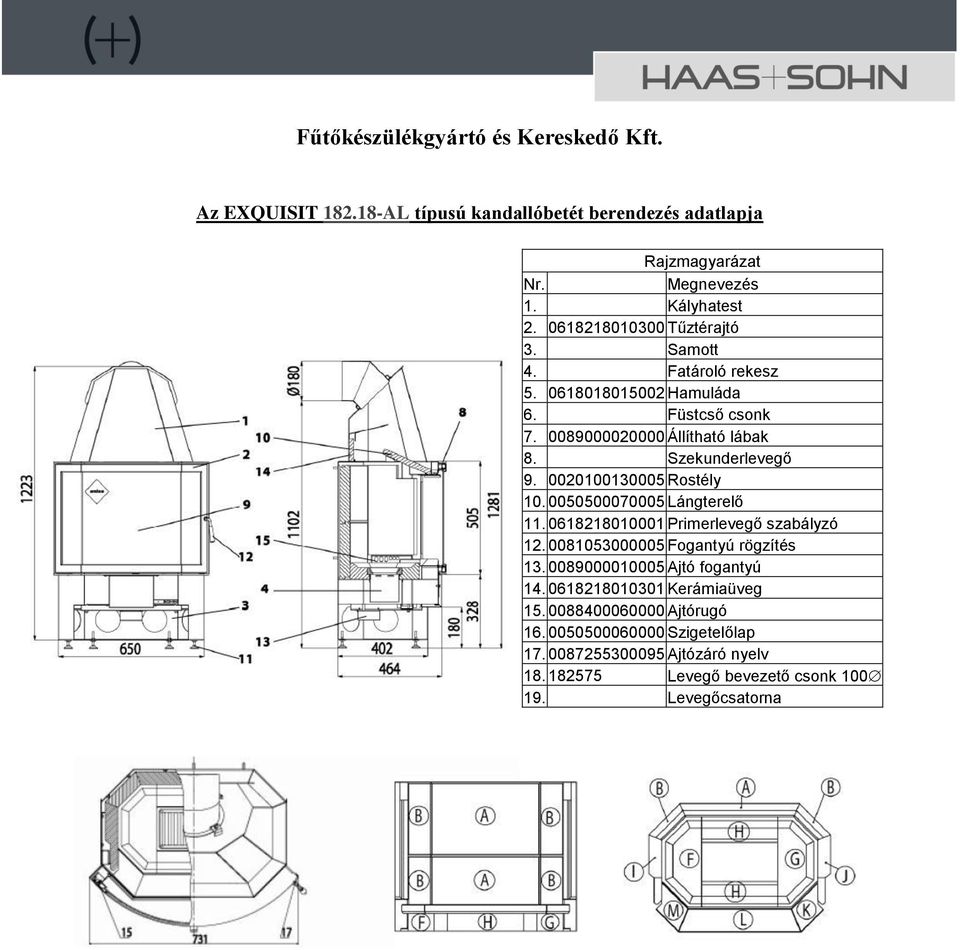

1 Fűtőkészülékgyártó és Kereskedő Kft. Az EXQUISIT AL típusú kandallóbetét berendezés adatlapja Rajzmagyarázat Nr. Megnevezés 1. Kályhatest Tűztérajtó 3. Samott 4. Fatároló rekesz Hamuláda 6. Füstcső csonk Állítható lábak 8. Szekunderlevegő Rostély Lángterelő Primerlevegő szabályzó Fogantyú rögzítés Ajtó fogantyú Kerámiaüveg Ajtórugó Szigetelőlap Ajtózáró nyelv Levegő bevezető csonk Levegőcsatorna

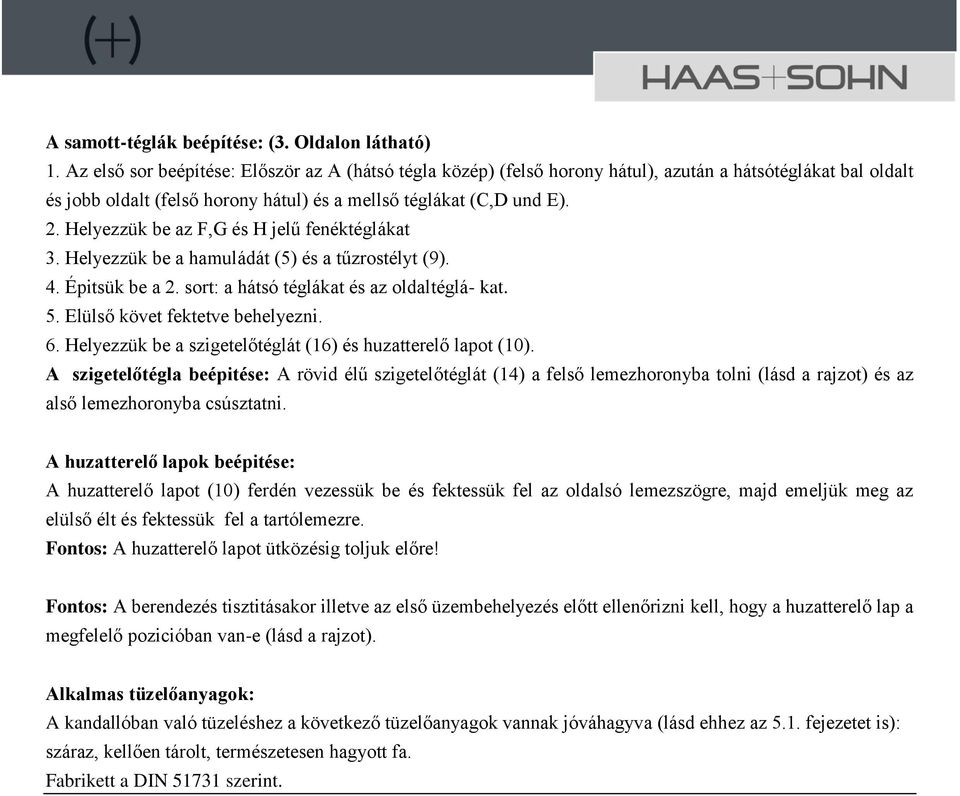

2 A samott-téglák beépítése: (3. Oldalon látható) 1. Az első sor beépítése: Először az A (hátsó tégla közép) (felső horony hátul), azután a hátsótéglákat bal oldalt és jobb oldalt (felső horony hátul) és a mellső téglákat (C,D und E). 2. Helyezzük be az F,G és H jelű fenéktéglákat 3. Helyezzük be a hamuládát (5) és a tűzrostélyt (9). 4. Épitsük be a 2. sort: a hátsó téglákat és az oldaltéglá- kat. 5. Elülső követ fektetve behelyezni. 6. Helyezzük be a szigetelőtéglát (16) és huzatterelő lapot (10). A szigetelőtégla beépitése: A rövid élű szigetelőtéglát (14) a felső lemezhoronyba tolni (lásd a rajzot) és az alső lemezhoronyba csúsztatni. A huzatterelő lapok beépitése: A huzatterelő lapot (10) ferdén vezessük be és fektessük fel az oldalsó lemezszögre, majd emeljük meg az elülső élt és fektessük fel a tartólemezre. Fontos: A huzatterelő lapot ütközésig toljuk előre! Fontos: A berendezés tisztitásakor illetve az első üzembehelyezés előtt ellenőrizni kell, hogy a huzatterelő lap a megfelelő pozicióban van-e (lásd a rajzot). Alkalmas tüzelőanyagok: A kandallóban való tüzeléshez a következő tüzelőanyagok vannak jóváhagyva (lásd ehhez az 5.1. fejezetet is): száraz, kellően tárolt, természetesen hagyott fa. Fabrikett a DIN szerint.

3 Az EXQUISIT AL típusú kandallóbetét berendezés adatlapja Az égésilevegő-bevezetés leirása: Az EXQISIT AL kandallóbetétben az égésilevegő-odavezetés három részre van osztva: A primérlevegő a levegőszabályzóval (11) kerül beállitásra: a rostélyon keresztül áramlik a I. sz. primérlevegő (kar-állás 2, "jobb",), a II. primérlevegő oldalról lép be (kar-állás 2 (="jobb") vagy 1 (="közép"). A szekundérlevegő a tűztérüveg öblitéshez és az utánégéshez a kandallóbetét számára optimálva van és a komfortnövelésre fixen be van állitva. Az előmelegitett szekundérlevegő a tűztérüveg felső végén áramlik ki (8). Szabályzó Primér Primér Alkalmazás: állás levegő I levegő II 2, "jobb" nyitva nyitva felfűtéshez és tüzelőa-nyag utánrakáshoz 1 "közép" zárva nyitva normálüzem 0, "bal" zárva zárva parázs megtartásához Tüzelőanyagmennyiségek és az égéslevegő-szabályzó beállitása: A készülék begyújtása és fűtése: lásd az 5.4., 5.5 és 5.6 fejezeteket a kezelési utasitásban. Kérjük, használja a levegőszabályzó kezeléséhez a "hideg kezet", illetve a mellékelt hővédő kesztyűt. Mielőtt a tüzelőt utánrakná, mindig teljesen ki kell nyitni a levegőszabályzót ( karállás "bal") Tüzelőanyagok Max. Tüzelőanyag mennyiség Elsődleges levegőszabályzó levegő: Másodlagos levegő: (szabályozó nélkül) fahasáb, és fabrikett 2-3 hasáb (kb. 2-2,5 kg) illetve 1fabrikett (2 kg) 1 percig nyitva, (kar balra), azután kar középen nyitva Tanácsok a fa tüzeléséhez: Minden első begyújtás után hagyják a levegőszabályzót annyi ideig "bal" állásban, amig a tüzelőanyag élénken ég (kb. 3 perc). Tüzelőanyag utánrakáskor zárják el kérem a levegőszabályzót, ahogy meg van adva. (az időtartama a huzatfeltételek illetve a huzatnyomás függvényében kissé változhatnak).

4 Típus jegy: HAAS + SOHN OFENTECHNIK GMBH URSTEIN NORD 67 A-5412 PUCH Kandallóbetét gyártási száma : EN W Típus megjelölés: EXQUISIT AL Előállítási szám: JF Fűtőteljesítmény: 4,7-9,2kW : Névleges teljesítmény: 8,0 kw Alkalmas tüzelőanyagok: Fa és fabrikett -DIN szerint Vizsg. Sz. TGM HL 6220 Tűztér jellemzők Besz. lev. me. 13% O 2: 28mg/Nm3 Hatásfok: 81,7% CO:0,08% Olvassa és kövesse a használati utasítást! Többszörösen burkolt kémény szükséges! EXQUISIT AL Égéstér TGM Wien 15a rendelet TGM VAHL 6225 Rheinbraun Frechen BRD DIN18895 RB BF1-Hn 1056 A következő felépítményekhez: Colmar RO Nancy RRF Egyéni beépítésnél a tűztér körűl 6 cm-es légrést kell körbe hagyni és 1250 cm 2 alsó beömlő- ill. min cm 2 felső ki-ömlő nyílást kell biztosítani. Köszönjük, hogy termékünket választotta! Tisztelettel: Elekes Lajos Gábor ért. vez.

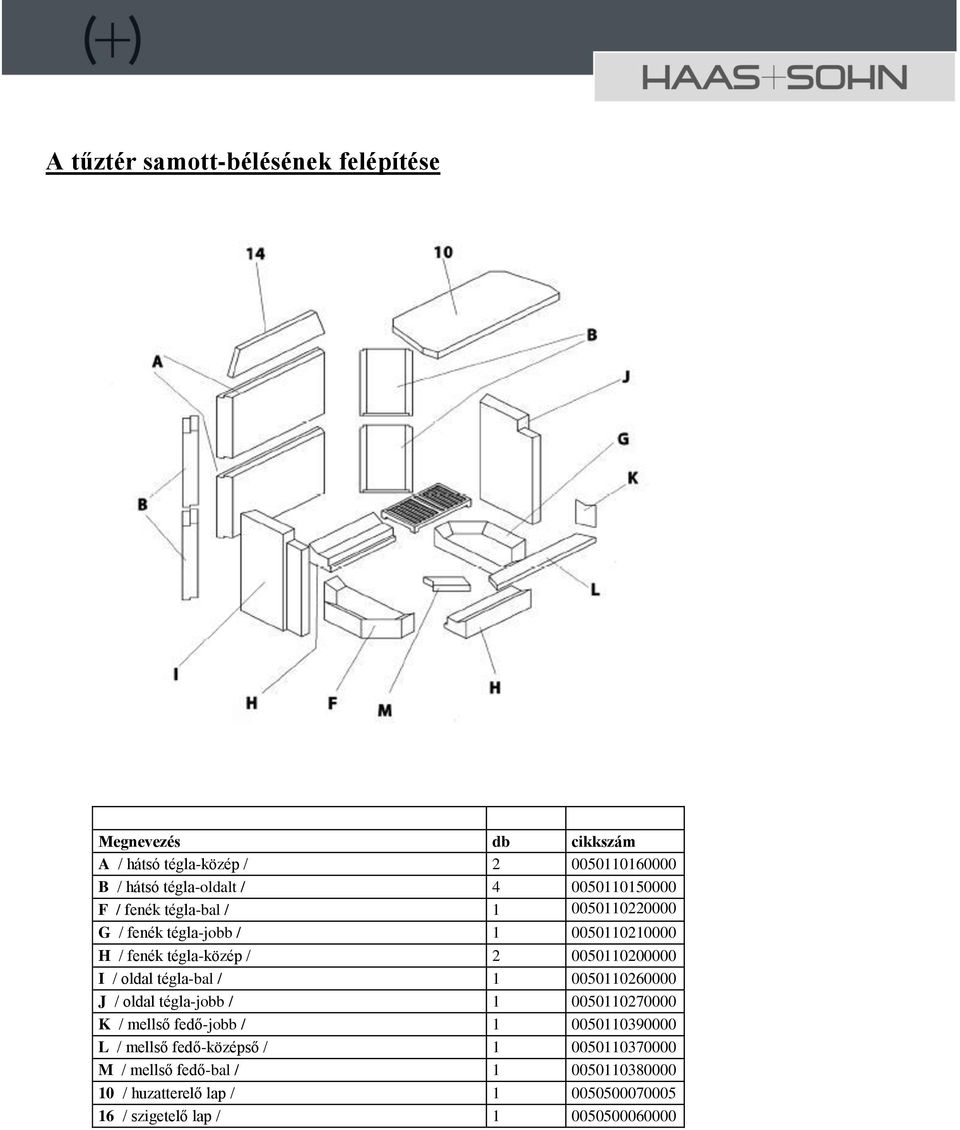

5 A tűztér samott-bélésének felépítése Samott-téglaburkolat Megnevezés db cikkszám A / hátsó tégla-közép / B / hátsó tégla-oldalt / F / fenék tégla-bal / G / fenék tégla-jobb / H / fenék tégla-közép / I / oldal tégla-bal / J / oldal tégla-jobb / K / mellső fedő-jobb / L / mellső fedő-középső / M / mellső fedő-bal / / huzatterelő lap / / szigetelő lap /

6 Építési útmutató az Exquisit betéthez. Faltól való távolság, magassági pozíció és a hőterelő lemez felszerelése Nancy: X=330, W=332 Colmar: X=340, W=342
