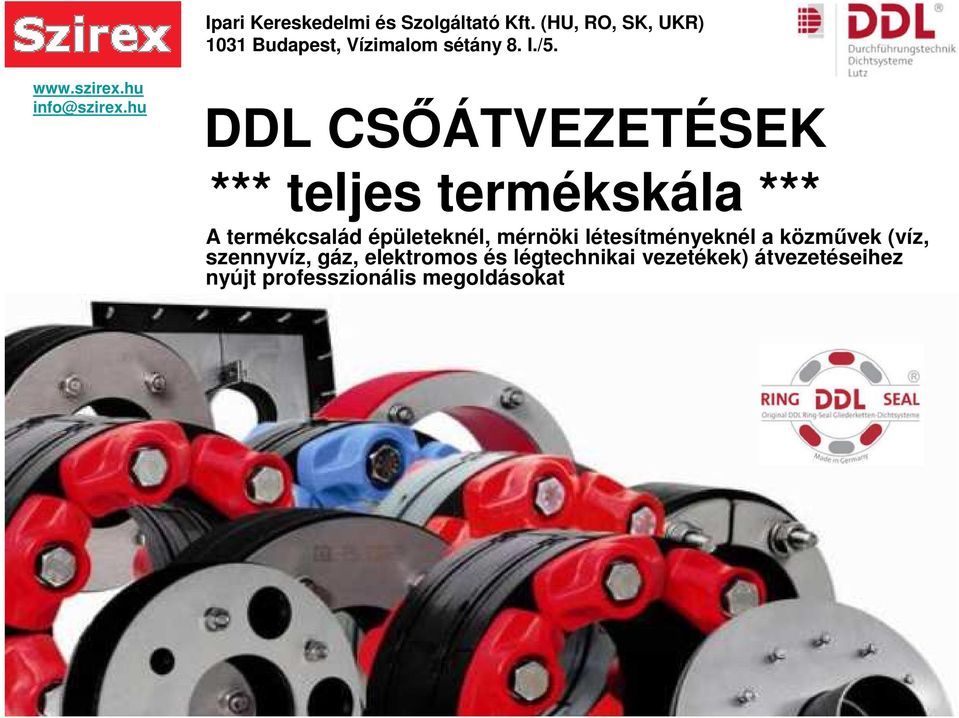

1 Ipari Kereskedelmi és Szolgáltató Kft. (HU, RO, SK, UKR) 1031 Budapest, Vízimalom sétány 8. I./5. DDL CSŐÁTVEZETÉSEK *** teljes termékskála *** A termékcsalád épületeknél, mérnöki létesítményeknél a közművek (víz, szennyvíz, gáz, elektromos és légtechnikai vezetékek) átvezetéseihez nyújt professzionális megoldásokat

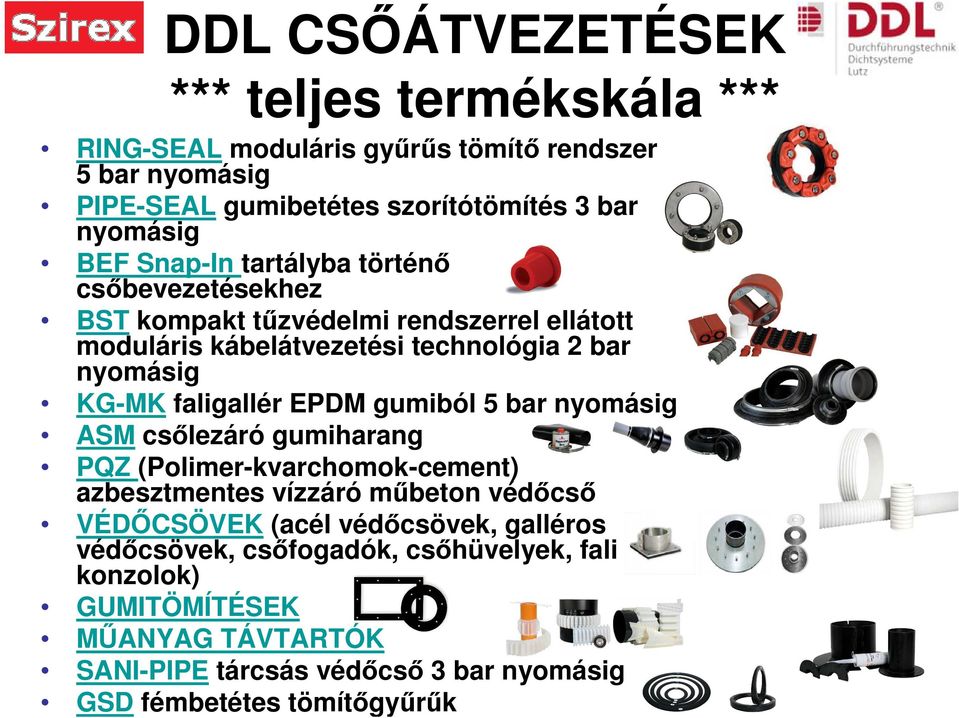

2 DDL CSŐÁTVEZETÉSEK *** teljes termékskála *** RING-SEAL moduláris gyűrűs tömítő rendszer 5 bar nyomásig PIPE-SEAL gumibetétes szorítótömítés 3 bar nyomásig BEF Snap-In tartályba történő csőbevezetésekhez BST kompakt tűzvédelmi rendszerrel ellátott moduláris kábelátvezetési technológia 2 bar nyomásig KG-MK faligallér EPDM gumiból 5 bar nyomásig ASM csőlezáró gumiharang PQZ (Polimer-kvarchomok-cement) azbesztmentes vízzáró műbeton védőcső VÉDŐCSÖVEK (acél védőcsövek, galléros védőcsövek, csőfogadók, csőhüvelyek, fali konzolok) GUMITÖMÍTÉSEK MŰANYAG TÁVTARTÓK SANI-PIPE tárcsás védőcső 3 bar nyomásig GSD fémbetétes tömítőgyűrűk

3 DDL Ring-Seal Moduláris gyűrűs tömítő rendszer 5 bar nyomásig ( 50 m-es vízoszlop nyomásig ) A RING-SEAL moduláris azaz csavaros kötésű egységelemekből álló tömítő rendszerrel biztosítható a védőcsövekben, magfuratokban történő közműátvezetések (csövek és kábelek) tökéletes szigetelése. A RING-SEAL tömítő rendszer használata víz- és gáznyomás elleni védelmet nyújt a föld feletti és alatti, külső és belső falaknál, mennyezeteknél, padozatoknál, valamint egyéb műtárgyaknál, mérnöki létesítményeknél. Agresszív környezetben is használható Ivóvíz rendszerekben is alkalmazható Hangszigetelő tulajdonságai megfelelnek a DIN 4109 szabványnak Utólagosan is beépíthető, javítható, cserélhető

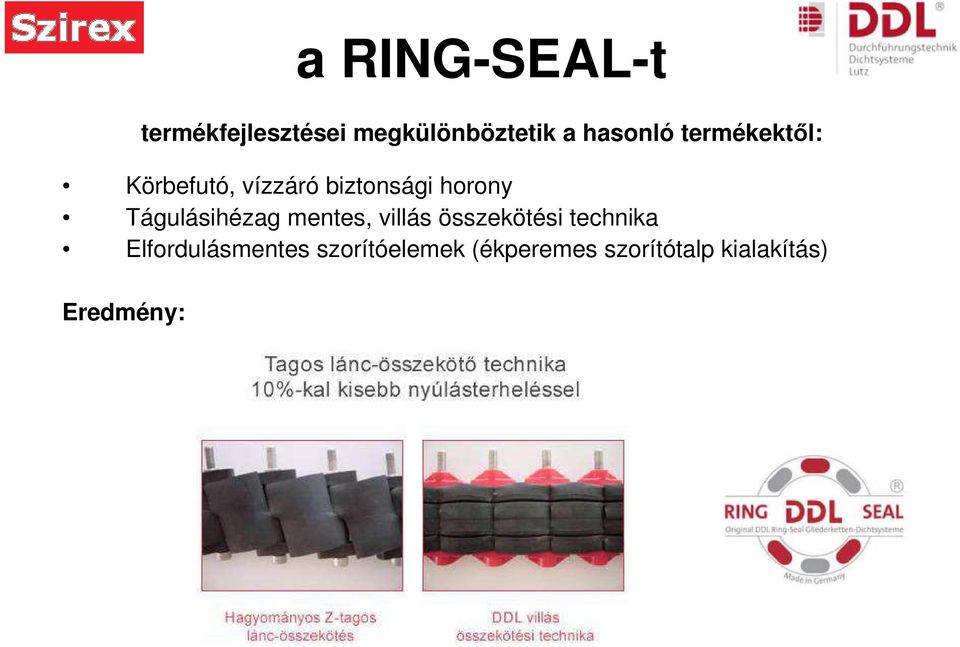

4 a RING-SEAL-t termékfejlesztései megkülönböztetik a hasonló termékektől: Körbefutó, vízzáró biztonsági horony Tágulásihézag mentes, villás összekötési technika Elfordulásmentes szorítóelemek (ékperemes szorítótalp kialakítás) Eredmény:

5 Általános termékjel: Lu-GT RING-SEAL termékpaletta Kétféle nyomásállóságban gyártják: Lu-GT 20, 2 bar nyomásig (20 m-es vízoszlop nyomása) Lu-GT 50, 5 bar nyomásig (50 m-es vízoszlop nyomása) 4 típusban érhető el mindkét nyomásállósággal Lu-GT epdm, szabványos gumi általános használathoz, C között Lu-GT nbr, nitritgumi agresszív környezetben történő használathoz, ellenálló olajokkal, zsírokkal és oldószerek számos fajtájával szemben Lu-GT sil, szilikongumi extrém hőmérsékleti viszonyok közti beépítésre, C között Lu-GT KTW, ivóvízrendszereknél használatos tömítőgyűrűk, Az első három típus kétféle kötőelemmel (csavar+anya) szállítható: vz, horganyzott kivitel va, rozsdamentes kivitel A Lu-GT KTW-t mindenesetben csak rozsdamentes acél csavarokkal szállítjuk

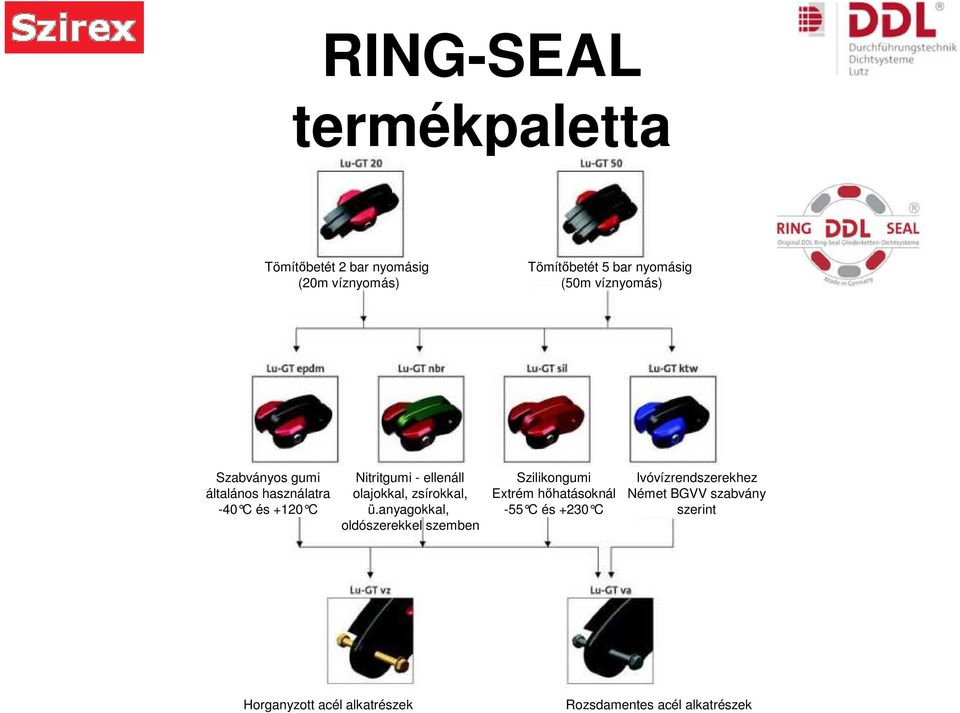

6 RING-SEAL termékpaletta Tömítőbetét 2 bar nyomásig (20m víznyomás) Tömítőbetét 5 bar nyomásig (50m víznyomás) Szabványos gumi általános használatra -40 C és +120 C Nitritgumi - ellenáll olajokkal, zsírokkal, ü.anyagokkal, oldószerekkel szemben Szilikongumi Extrém hőhatásoknál -55 C és +230 C Ivóvízrendszerekhez Német BGVV szabvány szerint Horganyzott acél alkatrészek Rozsdamentes acél alkatrészek

7 RING-SEAL kiválasztás és kiírási/rendelési javaslat: RING-SEAL kiválasztó excel file elérhető a Szirex honlapról: Mindössze KÉT adatot kell beírni: Köpenycső (védőcső, magfurat) belső átmérőt Haszoncső külső átmérőt A két adat beírását követően automatikusan megadja a táblázat a lehetőségeket. Amennyiben több lehetőséget is biztosít a táblázat, úgy azt a tömítőgyűrűt válasszuk, amelyiknél a legkisebb a csövek és a gyűrűstömítés közti méret differencia és/vagy a gyűrűstömítés feletti és alatti hézag minél egyenletesebben oszlik meg. Kiírási/rendelési javaslat: Termékmegnevezési példa, amikor pl. a védőcső belső átmérője 120mm, a haszoncső külső átmérője 80mm és agresszív környezetbe, a védőcső mindkét végébe kívánjuk beépíteni: DDL/Szirex Ring-Seal tömítőgyűrű 2 x 8db x Lu-GT 300 / 50 nbr-va rozsdamentes csavarokkal

8 Ring-Seal Lu-GT kombi kábelátvezetésekhez 2 bar nyomásig, védőcső belső Ø 80/100/125/150/160, kábel Ø max: 45/65/90/110/110 mm, horganyzott és rozsdamentes acél kötőelemekkel is szállítjuk RING-SEAL Lu-GT Kombi kábelátvezetésekhez 2 bar nyomásig ( 20 m vízoszlop ) Köpenycső belső Ø mm Kábel átvezetések max. Ø mm vz / horganyzott Cikkszám va / rozsdamentes Cikkszám

9 2 bar nyomásig, Ring-Seal Lu-GT BV zárógyűrű védőcső belső Ø 80/100/125/150/200/250/300 mm, horganyzott és rozsdamentes acél kötőelemekkel is szállítjuk RING-SEAL Zárófedél 2 bar nyomásig ( 20 m vízoszlop ) Típus Köpenycső belső Ø mm vz / horganyzott Cikkszám va / rozsdamentes Cikkszám Lu-GT BV Lu-GT BV Lu-GT BV Lu-GT BV Lu-GT BV Lu-GT BV Lu-GT BV

10 Ring-Seal Bevizsgálási jkv-ek A német honlapon megtalálhatók: Szükség esetén magyar nyelvű fordítást biztosítunk. RING-SEAL nagyobb magyarországi referenciái: 4-es metró állomásoknál Spinkler gépházakban, vízzáró betonban történt beépítés, az összes megállónál Szent Ilona Borház, Borászati Üzem Somló hegy, lemez alapjain feljövő csővezetékek, valamint a talajszint alatt oldalról bejövő összes vezeték védőcsövezése és Ring-Seal-lel való tömítése. Porsche Interautó Buda, talajszint alatti átvezetéseinek a szigetelése. Szekszárdi Kórház bővítésénél, a különböző átvezetésekhez tárcsás védőcsövet építettek be, mivel nem kellett víznyomás elleni védelem. Paksi Atomerőmű bővítéséhez, Meszes medence átalakításánál, egy vasbeton akna falába beépített szénacél köpenycső és a rajta átmenő KPE béléscső közötti vízzáró tömítésére stb. Biogáz üzem Tatabánya, Fermentor tartály falátvezetésének tömítésére, valamint falátvezetések 133 db gyűrű tömítéssel Héjja Testvérek biogáz Üzem, Csongrád, gázcső átvezetések tömítése

11 DDL Pipe-Seal gumibetétes acél szorítótömítések Egyaránt használatos magas- és mélyépítéseknél az elektromos-, gáz- és víz/szennyvízvezeték átvezetéseknél. A tömítés két oldalán lévő fémlapok összeszorításával a köztes elasztomer gyűrű kitágul és zárja a haszoncső és védőcső közti réseket. Termékjellemzők: Minden általánosan használt méretben fellelhető Egyedi igények, méretek lehetségesek Bontható, többször is felhasználható Félköríves szorítólemezek használatánál módosítható Víznyomás elleni tömítést biztosít 3 bar nyomásig Használata a hangszigetelést is biztosítja Anyaga kiváló minőségű EPDM gumi és rozsdamentes acél kötőelemek 8 0 -os haszoncső ferdeségig használható Módosítható lyukfuratú hagyma-rendszerű DN 100 méretben

12 Pipe-Seal termékskála A Pipe-Seal tömítőgyűrűk kialakítása lehet: 1. Zárt (egy-egy acél szorítólemez karika van a gumi két oldalán) Szimplagumis (30mm) 1,5 bar nyomásig Duplagumis (60mm) 3 bar nyomásig 2. Nyitott (az acél szorítólemezek két-két félkörívűek) Szimplagumis (30mm) 1,5 bar nyomásig Duplagumis (60mm) 3 bar nyomásig 3. Módosítható lyukfuratú hagyma-rendszerű DN 100 mm belső átmérőjű köpenycsőbe mm átmérőjű haszoncsövek tömítését tudja biztosítani Kiírási/rendelési javaslat: pl: 30mm vastagságú, nyitott kivitelű Pipe-Seal 100mm-es belső átmérőjű köpenycsőbe, 65 mm-es haszoncső DDL/Szirex Pipe-Seal 100/30 nyitott csőtömítés DDL/Szirex Pipe-Seal hagyma csőtömítés A bevizsgálási jkv-ek a német honlapon találhatók:

13 Pipe-Seal Egyedi megoldások: Többlyukú kivitelek Termékkiírásuk egyedi terv és előzetes egyeztetés alapján történik. Szinte bármilyen elképzelést meg tudunk valósítani precízen elkészített kiviteli terv alapján. Néhány példa képekben: Pipe-Seal Senso különösen lágy tömítőgyűrű vékonyfalú műanyag csövekhez, hullámos felületű csövekhez, légtechnikai csövekhez Pipe-Seal BG Biogáz üzemek számára:

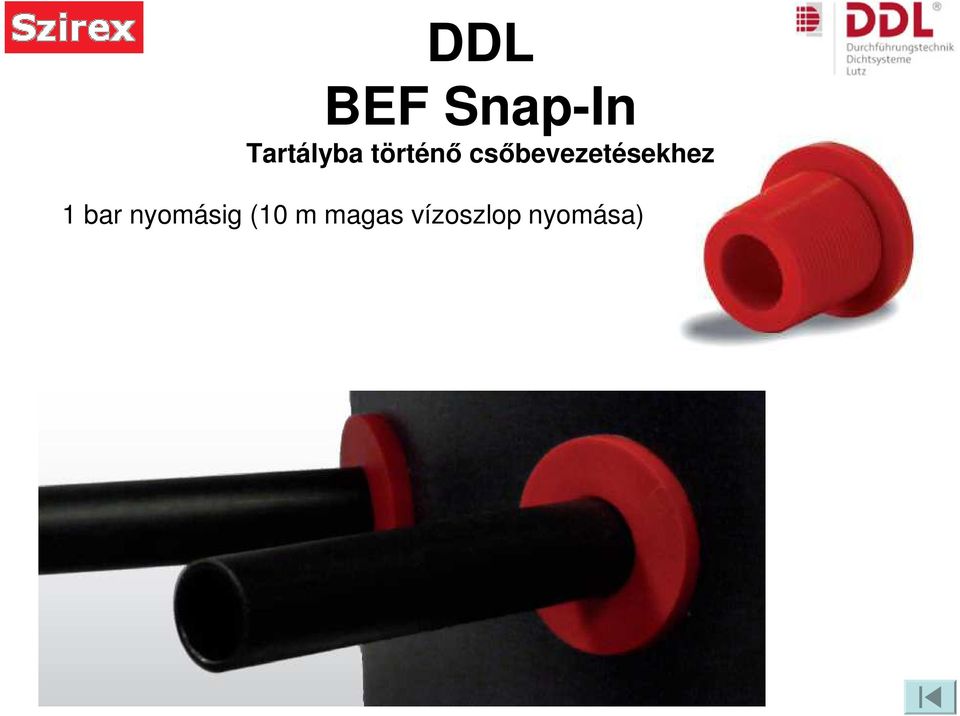

14 DDL BEF Snap-In Tartályba történő csőbevezetésekhez 1 bar nyomásig (10 m magas vízoszlop nyomása)

15 DDL BST kompakt (Brandschutz) Tűzvédelmi rendszerrel ellátott moduláris kábelátvezetési technológia Acél és PQZ védőcsövekbe, köpenycsövekbe, falihüvelyekbe, valamint beton magfuratokba mm Ø-ig, 2 bar nyomás (20m vízoszlop) elleni záráshoz Anyaga HFE (halogenfreies) halogénmentes elasztomer, a feszítőlapok és csavarjaik acélból készülnek, horganyzott és rozsdamentes kivitelben. Kétoldali tömítés elhelyezése biztosítja a 120 perces tűzvédelmet, az egyoldali elhelyezés 90 perces tűzvédelemre kapott minősítést. Különböző méretű kábelek azonos helyű átvezetését lehetővé teszi. Utólagos beépítése is lehetséges.

16 DDL BST kompakt Tűzvédelmi rendszerrel ellátott moduláris kábelátvezetési technológia RR Nyomókeret MŰSZAKI SPECIFIKÁCIÓ TCM Kábelmodul Tömítőmodul vakhézagokhoz Méretjelölések

17 DDL BST kompakt kábelátvezetés megfelelő termékeinek kiválasztása 1. RR Nyomókeret Tipus Köpenycső (béléscső, Kábelmodul befogadónyilás Szerkezeti méretek Csavar magfurat) mérete mm Ø mm A (mm) cm² D1 D2 L1 L2 L3 RR x x M4x40 RR x x M5x40 RR x x M5x80 RR x x M6x80 RR x x M6x80 RR x x M6x90 RR x x M8x90 RR x x M8x90 RR x x M8x90 TCM Kábelhézag Kábelvastagság modul Mérete mm Ø mm Tipus TCM x 15 x Ø TCM x 20 x Ø TCM x 30 x Ø TCM x 40 x Ø TCM x 60 x Ø TCM 90 90x 90 x Ø TCM x 120 x Ø

18 DDL BST kompakt kábelátvezetés megfelelő termékeinek kiválasztása 2. Kiválasztási példa: pl. 3 db 25mm Ø kábelt akarunk átvezetni 1. A termékskálából és/vagy a termékkiválasztó táblázatból kiválasztjuk a megfelelő TCM kábelmodul: TCM 40 ( Ø mm közti kábelekhez), ennek kül-mérete: 40x40mm 2. Meghatározzuk az RR kábelátvezető keret típusát: RR 125, mert ennek nyílásmérete 80x 80 mm, így ebbe 4 db TCM 40-es fér be 3. Meghatározzuk a befogadó nyílás Ø-jét: RR 125-nél mm között kell lenni a magfurat, védőcső, köpenycső, csőhüvely, stb. névleges nyílása. Fenti esetnél marad egy szabad hely jövőbeni kábelelhelyezésre. Amennyiben több szabad helyet kívánunk tartalékolni, úgy nagyobb RR-t kell választani, hozzá a megfelelő számú TCM-mel. A TCM-eket vakdugóval szállítjuk, így a kiírásnál ennek feltüntetése külön nem szükséges! A TCM kábelmodulok Tömítőmodulokkal is helyettesíthetők. Amennyiben a kábelek fogadásához szükségesnél kisebb a befogadó nyílás, úgy csőhüvely alkalmazásával kiküszöbölhető a probléma. (lsd. később a beépítási példáknál) Kiírási/rendelési javaslat a fenti esetre: DDL/Szirex BST- RR125 1db + TCM40 4db kábeltömítő. Beépítésénél javasolt a DDL szerelőzsír használata. Termékminősítés: a német honlapról letölthetők: Szükség esetén magyar nyelvű fordítást és árlistát biztosítunk.

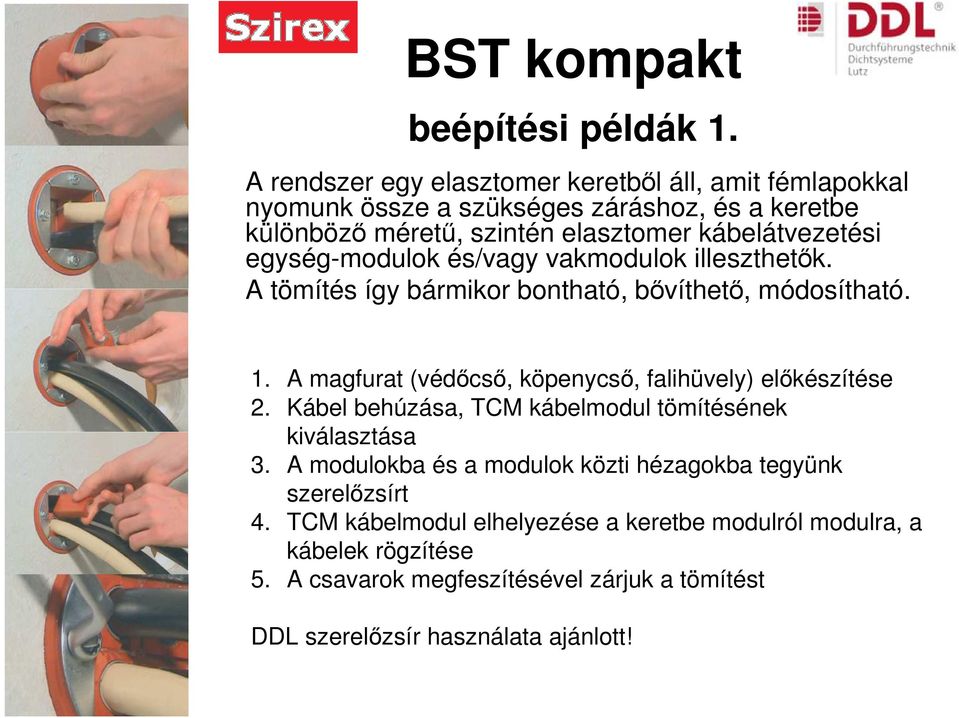

19 BST kompakt beépítési példák 1. A rendszer egy elasztomer keretből áll, amit fémlapokkal nyomunk össze a szükséges záráshoz, és a keretbe különböző méretű, szintén elasztomer kábelátvezetési egység-modulok és/vagy vakmodulok illeszthetők. A tömítés így bármikor bontható, bővíthető, módosítható. 1. A magfurat (védőcső, köpenycső, falihüvely) előkészítése 2. Kábel behúzása, TCM kábelmodul tömítésének kiválasztása 3. A modulokba és a modulok közti hézagokba tegyünk szerelőzsírt 4. TCM kábelmodul elhelyezése a keretbe modulról modulra, a kábelek rögzítése 5. A csavarok megfeszítésével zárjuk a tömítést DDL szerelőzsír használata ajánlott!

20 BST kompakt beépítési példák 2. Utólagos beépítés amikor a kábelek a magfuratba, védőcsőbe már elhelyezésre kerültek Az RR elasztomer keretet valamelyik saroktalálkozásnál elvágjuk A vágás mentén befűzzük a kábeleket Behelyezzük a nyílásba a keretet, majd a korábbiaknál leírtak szerint folytatjuk a kábelmodulok behelyezését, rögzítését

21 BST kompakt beépítési példák 3. Beépítési javaslat, amennyiben a kábelek mennyiségéhez képest a szükségesnél kisebb a befogadó nyílás Ø A nyílás elé csőhüvelyt szerelünk A csőhüvelybe helyezzük az RR elemet, majd a TCM kábelmodulokat A csőhüvelyt egyedi igények alapján szállítjuk

22 DDL KG-MK Faligallér EPDM gumiból, használata 5bar nyomásig, (50 m-es vízoszlop nyomása) Belső bordázott kialakítása miatt rendkívül jó zárást biztosít A galléros kialakítás erős tartást biztosít A külső markáns bordázatok biztosítják az extrém beépítési körülményeknél is a kiváló tapadást A faligallér lekerekített felületei segítik a tökéletes beton kitöltést A hevedernútok biztosítják a tökéletes csőbilincs illeszkedést, és az elmozdulás mentes rögzítést Rugalmassága lehetővé teszi felhasználását mindenféle típusú csövekhez A faligallérok mindkét oldalán megtalálható a méretjelölés

23 DDL KG-MK Faligallér Beépítési példák medencénél és aknánál Szerelési kritériumok: A csőnek tisztának, simának és horonymentesnek kell lenni Az átvezetés közepén kell a faligallért elhelyezni A könnyebb illesztés megsegítésére semleges szappan használható A csőbilincsek rögzítéséhez hatszögletű csavarkulcs vagy csavarhúzó szükséges Kiöntés előtt még egyszer ellenőrizni kell a faligallérok megfelelő felhelyezését A faligallér minium 3 cm-es beágyazása szükséges a megfelelő záráshoz

24 DDL KG-MK Faligallér Műszaki specifikáció FALIGALLÉR DDL KG-MK EPDM gumiból, 5 bar nyomásig Típus Haszoncső névleges átmérő ( Ø mm ) Haszoncső külső átmérő ( Ø mm ) D1 Faliigallér belső Ø (mm) D2 Gumigallér külső Ø (mm) d tartomány gumigyűrű belső-külső Ø (mm) Rozsdamentes csőbilincs (mm) KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG-018 vagy KG x vagy 1 x x Kiírási/rendelési javaslat: Termékmegnevezési példa, amikor pl. a haszoncső névleges átmérője 100 mm, külső átmérője 110 mm DDL/Szirex KG /110 faligallér A bevizsgálási jkv a német honlapon megtalálható

25 DDL - ASM csőlezáró gumiharang (Abschlussmanschette) Neopren gumiból készült gumiharang tömítések rozsdamentes acél hevederekkel A rendszer 3 fő termékfajtából áll: ASM-G: geslossen zárt, 2-3 mm vtg. neopren gumiból, új beépítésekhez ASM-O: offen nyitott, 2-3 mm vtg. neopren gumiból, utólagos beépítéshez, felújításokhoz ASM-DF: dehnfalte" ráncos (S alakú), 4-5 mm vtg. EPDM gumiból, erős igénybevételeknél, új beépítéshez ASM-O "offen nyitott ASM-G "geslossen" zárt ASM-DF "dehnfalte" ráncos (S alakú)

26 DDL PQZ (Polimer-kvarchomok-cement) Azbesztmentes vízzáró műbeton védőcső Beépítését ajánljuk a közművezetékek falon, mennyezetben, aljzatban, műtárgyakban történő átvezetéseihez, akár ivóvíz tisztasági igényű környezetben történő felhasználásokhoz Előnyei: Pontos gyártási méretei és a sima belső felülete biztosítják a tömítőgyűrűk optimális felfekvését A külső falán körbefutó barázdák biztosítják a tökéletes tapadást Tökéletes vízzárást biztosít A gyártási méretek a vízművek igényei szerint lettek meghatározva

27 DDL PQZ Azbesztmentes vízzáró műbeton védőcső Műszaki adatok, tervezési/beépítési segédlet: Alapanyaga: polimer-kvarchomok-cement műbeton, Belső kiképzése: poliésztergyanta simítással készül Gyártott méretek: Átmérő: Ø 100 / 125 / 150 / 200 / 250 / 300; Hossz: 100 / 200 / 250 / 300 / 350 /400 / 500 / 600 / 1000 mm (1m-ig egyedi hosszméretben is tudjuk szállítani) Kiírási/rendelési javaslat: pl: 100mm-es belső átmérőjű védőcső 40 cm-es betonfalba DDL/Szirex PQZ Ø100/400 mm-es műbeton védőcső Fontos kivitelezési szabály, hogy a zsaluzatba történő behelyezése a tervkiírásnak megfelelően, elmozdulás mentesen kell rögzíteni! A tervkiírásban ajánlott ezt külön kihangsúlyozni. Tesztdokumentum és a nyilvános vizsgálati jkv a német honlapról letölthető: Beépítési példa:

28 DDL PQZ Azbesztmentes vízzáró műbeton védőcső HASZONCSŐ ( külső átmérő, mm ) külső Ø VÉDŐCSŐCSŐ, KÖPENYCSŐ ( mm ) belső Ø 80 +/ / / / / / /- 2 külső Ø 110 +/ / / / / / /- 2 barázdák távolsága 19 +/ / / / / / /- 1 mélysége sugara 2,5 2,5 2,5 2,5 4 4 Védőcső PQZ 80 PQZ 100 PQZ 125 PQZ 150 PQZ 200 PQZ 250 PQZ 300 csőhossz (mm) Cikkszám A szürke színnel jelölt termékek nem standard méretek, igény esetén egyedi ajánlatot adunk.

29 DDL VÉDŐCSÖVEK acél védőcsövek, galléros védőcsövek, csőfogadók, csőhüvelyek, fali konzolok A szükséges igények alapján egyedileg megtervezett acél szerkezeteket előzetes egyeztetést követően le tudjuk gyártatni. Kiírási/rendelési javaslat: Gyártási kivitelek: fekete horganyzott és rozsdamentes kivitelben tudjuk elkészítésüket vállalni, az igényeknek megfelelő méretekben. Az ilyen típusú termékek árait a tervek alapján egyedileg képezzük. -en kérjük az igényeket megküldeni: info@szirex.hu

30 DDL Gumitömítések EPDM / NBR / NR / szilikon Kör alakú típusok 1200 mm külső átmérőig Téglalap alakú típusok 1200 mm él-hosszig 3 / 10 / 30 mm vastagságokban (standard) Egyedi méretek és anyagok igény esetén legyárthatók Megrendelés, árajánlat egyedi rajz / vázlat után

31 DDL MŰANYAG TÁVTARTÓK A termékek HD (nagy sűrűségű) polietilénből készülnek, 3 fő terméktípusból áll: OM-S Ø mm közti haszoncsövekhez, 15 és 20 mm magas távtartó bordákkal, méterenként szerelve M-M&L Ø mm közti haszoncsövekhez, 25, 41 és 60 mm magas távtartó bordákkal, 2m-enként szerelve M-XL Ø mm közti haszoncsövekhez, 25, 41, 60, 75 és 90 mm magas távtartó bordákkal, 1-2 méterenként (lsd: táblázatban) szerelve Egyéb kiegészítő: DDL Ranger kombi 3000

32 Haszoncső mérete DDL MŰANYAG TÁVTARTÓK Haszoncső külső átmérője Távtartó borda Távtartó bordák min max magassága száma mennyisége víz gáz mm mm mm mm db db m m OM-S 320 mm hosszú 16 bordával + 4db gyorskötöző 15 (1/2 ) (3/4 ) (1 ) ,5 32 (1 1/4) (1 1/2) / (2 ) (2 1/2) (2 1/2) (3 ) Szükséges távtartó 1 Beépítési sűrűség 1 m-enként M-M&L 450 mm hosszú 10 bordával + ragasztószalaggal 50/80/100/ / / / / 41 / / / / ,5 2 2,5 3 3,5 4 2 m-enként

33 Haszoncső mérete DDL MŰANYAG TÁVTARTÓK Haszoncső külső átmérője Távtartó borda Távtartó bordák Szükséges távtartó min max magassága száma mennyisége víz gáz mm mm mm mm db db m m M-XL M-XL/1: 324 mm hosszú 3 bordával, lekerekített csúszóval; M-XL/2: 408 mm hosszú 4 bordával, lekerekített csúszóval; Ék alakú "S" feszítő-összekötő elemmel M-XL/1 M-XL/2 "S" 400 (16") (18") (20") (22") (24") (26") (28") (30") (32") (34") (36") / 41 / 60 / 75 / (38") (40") (42") (44") (46") (48 ) (50 ) (52 ) (54 ) (56 ) Beépítési sűrűség 2 m-enként 1,5 m 2 m 1 m 1,5 m

34 DDL MŰANYAG TÁVTARTÓK Kiírási/rendelési javaslat Termékmegnevezési példa, amikor pl. a haszoncső 220 mm átmérőjű és 10 m hosszú védőcsőben kerül átvezetésre: DDL/Szirex M-M&L220/60 távtartó 6 db (A mennyiség számítása: hossz / 2m + 1db) Egyéb kiegészítő: DDL Ranger kombi 3000 Többször felhasználható csőkerék Ø 400-tól, 100 mm távtartó bordáig, max.24 mm falvtg-ú csővekhez, 30 kn terhelésig Javasolt használat: párban "5-7 óránál" vagy 4db-ot " óránál" szerelve

35 MŰANYAG TÁVTARTÓK Tervezési segédlet 1. OM-S Ø mm közti haszoncsövekhez Egy egység 320 mm hosszú 16 db 15 vagy 20 mm magas távtartó bordával, és 4 db gyorskötöző elemmel. Amennyiben a gyorskötöző túl rövid, úgy két gyorskötőző egyesítésével toldjuk meg: Helyezzük a cső köré és a cső kerületénél ca 5 mm-rel kisebbre vágjuk le: A gyorskötöző segítségével a távtartókat mindkét oldalukon a csőhöz rögzítjük, 1 m-enként. A szakszerűen felrögzített távtartók az alábbi módon néznek ki:

36 MŰANYAG TÁVTARTÓK Tervezési segédlet 2. M-M&L Ø mm közti haszoncsövekhez Egy egység 450 mm hosszú 10 db 25, 41 vagy 60 mm magas távtartó bordával, és 1 tekercs ragasztó szalaggal. A cső kerületének megfelelő mennyiségű távtartó elemet összepatentolunk, majd a pontos méretet levágjuk ca 5 mm-rel kisebbre, mint a cső kerülete: A távtartó széleit a ragasztószalaggal rögzítjük a csőhöz (fent) A helyesen elkészített rögzítést az alábbi kép szemlélteti.(lent) A távtartókat minimum 2 m-enként kell elhelyezni a csőre.

37 MŰANYAG TÁVTARTÓK Tervezési segédlet 3. M-XL Ø mm közti haszoncsövekhez, a távtartó bordák 25, 41, 60, 75 vagy 90mm magasak. Két egységméretben szállítjuk: M-XL/1 324 mm hosszú, 3 távtartó bordával M-XL/2 408 mm hosszú, 4 db távtartó bordával Az egységelemek összekötését az S-elem (Spannelement) biztosítja az alábbiak szerint:

38 DDL Sani-Pipe Tárcsás védőcső A csőátvezetések lezárását biztosítja 2 bar nyomásig Típus Haszoncső külső Ø mm Sani-Pipe névleges (belső) Ø mm DN 8/10/ DN 20/ DN 32/40/ DN 65/79/ DN DN DN Anyaga: Polypropylen Ragasztó: Poly-Oxyl-Propylen DDL Sani-Pipe előnyei Végleges és megfelelő csőlezárást eredményez, valamint a moduláris tömítések védelmét biztosítja. A ragasztó kiváló tapadást biztosít a betonhoz. A rugalmas ragasztó kötés felveszi, illetve átvezeti a haszoncső mozgásait, feszültségeit A ragasztó különösen kiváló tapadási tulajdonságai biztosítják a vízzel szembeni hatékony tömítést, így a vízzel szemben maximális biztonságot nyújt. Egyszerű applikációjával kivitelezési időt takaríthatunk meg Szerszámok nélkül, könnyen felszerelhető

39 DDL Sani-Pipe Tárcsás védőcső Szerelési segédlet Rajzoljuk körbe a falon a Sani-Pipe kontúrját, majd nyomjunk ragasztót a képeknek megfelelő módon: 1.a Sani-Pipe kapcsolási éleire 2.a Sani-Pipe belső csőbefogójába 3.A falra a felrajzolt kontúr és a cső közé körkörösen llesszük össze a Sani-Pipe két felét, nyomjuk a csőre és a falhoz, majd kicsit forgassuk meg, hogy a ragasztó jól szétterüljön a rések, hézagok között. Kiírási/rendelési javaslat: pl: DN100mm-es belső átmérőjű haszoncső külső átmérője 108 cm DDL/Szirex Sani-Pipe DN100

40 DDL GSD (Gummi-Stahl-Dichtungen) Fémbetétes tömítőgyűrűk Acél / rozsdamentes acél / GFK / PVC / PE / PP karimás csőkötésekhez, biztosítják a tömítést vízzel, levegővel, lúgokkal, savakkal és szénhidrátokkal szemben relatív alacsony hőmérsékleti körülmények között Tökéletes felületi felfekvést biztosít a vulkanizált acélgyűrű Könnyű beépíthetőséget tesz lehetővé önstabilizáló és önközpontosító képessége Ivóvíz rendszerekben is alkalmazható (GSD-KTW) Jó az általános kémiai ellenálló képessége DDL GSD terméktípusok: GSD NBR-GW általános használatra, ellenálló nyersolajjal, zsírral, üzemanyagokkal szemben GSD EPDM-KTW EPDM-KTW/VD ivóvíz tisztaságú környezetbe változó vastagságú fémbetétes gumitömítés ivóvízhez és szennyvízhez egyaránt használható

41 DDL egyéb kiegészítő termékek Talpas csőbilincsek Betonjavító szerek Görgős csőbilincsek

42 DDL technológia DDL tömítések szerepe a közművek (át)vezetésénél: Víz- és gáznyomás elleni védelem Agresszív anyagokkal szembeni védelem Zajvédelem DIN 4109 szerint Kábelátvezetések tűzvédelme megoldható DDL technológia előnyei a fentiek kielégítésén túl: Beépítése egyszerű Utólagosan is beépíthető Bontható, bármikor cserélhető, javítható Ivóvíz rendszerekben is alkalmazható Egyedi igények is megoldhatók Kedvező árfekvés a hasonló termékek piacán!

43 DDL felhasználási területei Épületek föld alatti és feletti közmű bekötéseinél Ipari létesítmények faláttöréseiben a közművezetékek átvezetéseinél Tisztatér technológiák gépészeti határolásainál Vízművekben Szennyvíztisztítóknál Kőolaj, földgáz és üzemanyagrendszereknél Uszodatechnológiáknál Biogáztechnológiáknál Fúrótornyoknál, bányatechnológiáknál Csőszállítás technológiákhoz

44 DDL termékek elérhetőségei SZIREX Ipari Kereskedelmi és Szolgáltató Kft. (HU, RO, SK, UKR) 1031 Budapest, Vízimalom sétány 8. I./5. Szira Ferenc ügyvezető / Információ, ajánlatkérés Pekáry Gábor / DDL GmbH Borsigstr. 26 D Wernau/N.
