1 MÜPRO 1. Zajcsillapítás 2. Tűzvédelem 3. Csőbilincsek 4. Szerelősínek 5. Szerelési anyagok 6. Fix- és elmozduló megfogások 7. Nehéz csőrögzítés 8. MPT-Tartórendszer 9. Légtechnika 10. Lefolyócső-csatlakozók 11. Dübelek 12. Felirati táblák 13. Szerszámok 14. Radiátor szerelés 15. Solar 16. Rozsdamentes termékek 17. Tüzihorganyzott termékek 18. Műszaki Információk

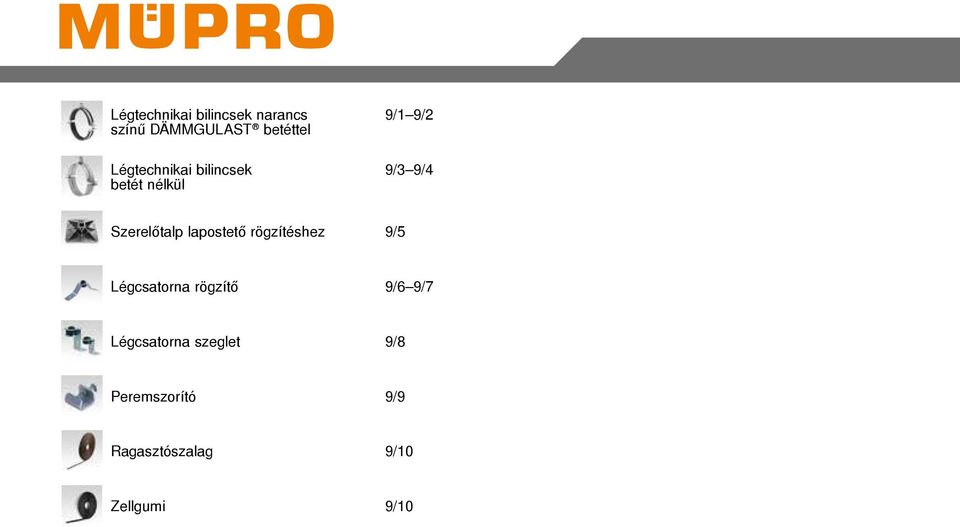

2 i bilincsek narancs színű DÄMMGULAST betéttel Légtechnikai bilincsek betét nélkül 9/1 9/2 9/3 9/4 Szerelőtalp lapostető rögzítéshez 9/5 Légcsatorna rögzítő 9/6 9/7 Légcsatorna szeglet 9/8 Peremszorító 9/9 Ragasztószalag 9/10 Zellgumi 9/10

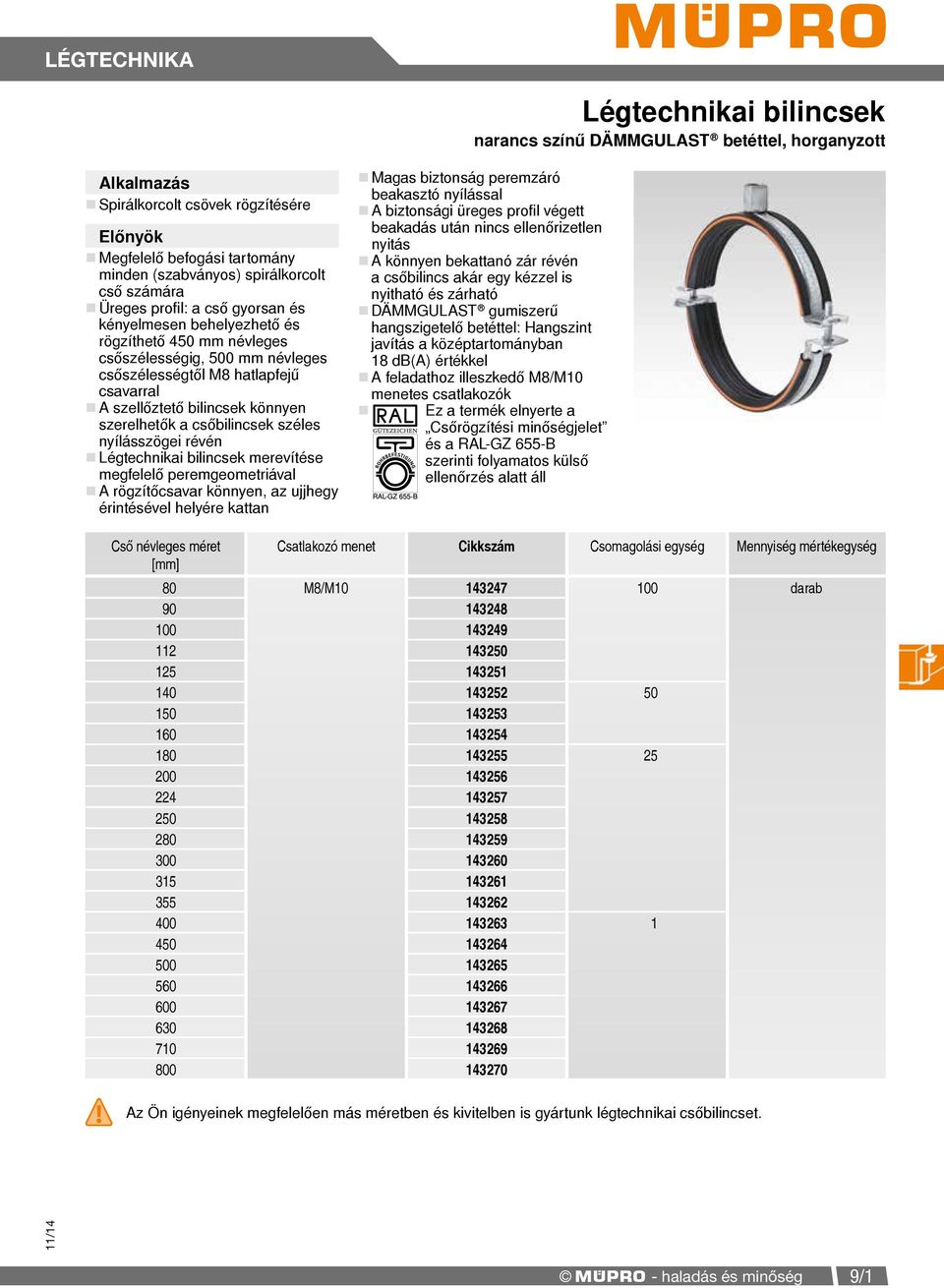

3 Légtechnikai bilincsek narancs színű DÄMMGULAST betéttel, horganyzott Spirálkorcolt csövek rögzítésére Megfelelő befogási tartomány minden (szabványos) spirálkorcolt cső számára Üreges profil: a cső gyorsan és kényelmesen behelyezhető és rögzíthető 450 mm névleges csőszélességig, 500 mm névleges csőszélességtől M8 hatlapfejű csavarral A szellőztető bilincsek könnyen szerelhetők a csőbilincsek széles nyílásszögei révén Légtechnikai bilincsek merevítése megfelelő peremgeometriával A rögzítőcsavar könnyen, az ujjhegy érintésével helyére kattan Magas biztonság peremzáró beakasztó nyílással A biztonsági üreges profil végett beakadás után nincs ellenőrizetlen nyitás A könnyen bekattanó zár révén a csőbilincs akár egy kézzel is nyitható és zárható DÄMMGULAST gumiszerű hangszigetelő betéttel: Hangszint javítás a középtartományban 18 db(a) értékkel A feladathoz illeszkedő M8/M10 menetes csatlakozók Ez a termék elnyerte a Csőrögzítési minőségjelet és a RAL-GZ 655-B szerinti folyamatos külső ellenőrzés alatt áll Cső névleges méret Csatlakozó menet Cikkszám Csomagolási egység Mennyiség mértékegység 80 M8/M darab ! Az Ön igényeinek megfelelően más méretben és kivitelben is gyártunk légtechnikai csőbilincset. Müpro - haladás és minőség 9/1

4 Légtechnikai bilincsek narancs színű DÄMMGULAST betéttel, horganyzott Termékjellemzők ellenorzött zajvédelem Cső névleges méret Max. ajánlott terhelés [N] Cső névleges méret Méret V b x s B b1 H H1 80 M5 20 x 1, M6 25 x 1, x 2, M x 2, /2 Müpro - haladás és minőség

5 Légtechnikai bilincsek betét nélkül, horganyzott Spirálkorcolt csövek rögzítésére Megfelelő befogási tartomány minden (szabványos) spirálkorcolt cső számára 2 rögzítőcsavarral jobb illesztés érhető el a csőátmérő nagyobb tűréseihez Csavarhúzógéphez használható rögzítőcsavarok kombi kereszthoronnyal és elveszthetetlen alátéttel 400 mm-ig, 450 mm névleges átmérőtől M10 hatlapfejű csavarral Légtechnikai bilincsek merevítése megfelelő peremgeometriával 200 mm névleges csőszélességig A feladathoz illeszkedő M8/M10 menetes csatlakozók Cső névleges méret Csatlakozó menet Cikkszám Csomagolási egység Mennyiség mértékegység 80 M8/M darab ! Az Ön igényeinek megfelelően más méretben és kivitelben is gyártunk légtechnikai csőbilincset. i A nemesacél kivitelt (Betét nélkül, DÄMMGULAST Juniorral) lásd a Nemesacél fejezetben. Müpro - haladás és minőség 9/3

6 Légtechnikai bilincsek betét nélkül, horganyzott Termékjellemzők Max. ajánlott terhelés [N] 500 Névleges csőszélesség mm Névleges csőszélesség mm Cső névleges méret Méret V b x s B H H1 80 M6 25 x 1, x 2, M x 3, /4 Müpro - haladás és minőség

7 Szerelőtalp lapostető rögzítéshez Csővezetékek, légtechnikai vezetékek, kábeltálcák szerelése lapostetőre a tetőszerkezet megfúrása nélkül Csővezetékek, kábeltálcák, stb. gyors és egyszerű helyszíni szerelése Nagyfokú rugalmasság szerelésnél A 38/40-es rendszersíneket adapter segítségével rögzítjük a polypropilén talpba Teherviselés a tetőszerkezet felületének megsértése nélkül Kiváló teherelosztás csekély önsúly mellett Utólagos tetőjavítás egyszerűen megoldható Szerelési Szerelési adapter Termékjellemzők Anyag Hőálló Max. ajánlott terhelés újrahasznosított polypropilén granulát adalékokkal 30 C-tól +80 C-ig N Szerelési irány Méret B Cikkszám Csomagolási egység Mennyiség mértékegység Tömeg [kg/darab] darab 2, ,500 Szerelési adapter, tüzihorganyzott Az alábbi sínprofilhoz Cikkszám Csomagolási egység Mennyiség mértékegység 38/ darab! A teherviselő szerkezeti elemek hatása a tetőszigetelésre minden esetben az építtető által ellenőrizendő. Müpro - haladás és minőség 9/5

8 Légcsatorna rögzítő zajcsillapítóval, horganyzott Kerek és négyszögletes legcsatornánk hangszigetelt felfüggesztésére Sokféle alkalmazási lehetőség pl. trapézlemez födémekhez, MPC rendszersínek függesztéséhez stb. Legcsatorna rögzítőbe integrált DÄMMGULAST rugós elem Zajcsökkentés 18 db(a)-ig Kiválóan illeszkedik az összes csőátmérőhöz és keresztmetszetekhez az előre kialakított hajlítási helyekkel A légcsatornán könnyen rögzíthető szegeccsel, vagy lemezcsavarral Menetes szárakra függeszthető, vagy az épületszerkezetre közvetlenül is rögzíthető Termékjellemzők ellenorzött zajvédelem Max. ajánlott terhelés [N] 230 Cikkszám Csomagolási egység Mennyiség mértékegység változtatható darab változtatható 9/6 Müpro - haladás és minőség

9 Légcsatorna rögzítő zajcsillapítóval, horganyzott Négyszögletes keresztmetszetű csatorna légcsatornarögzítővel, menetes szárak és acéldübelek a mennyezeten rögzítve Szellőzőcső légcsatorna-rögzítővel, lyuggatott szalaggal vagy acélszalaggal a mennyezeten rögzítve Közvetlen rögzítés trapéz-profilon légcsatorna-rögzítővel MPC szerelősín zajszigetelt rögzítése széles gerinces profilon légcsatorna-rögzítővel! A jó testhangszigetelés bázisa a nagyon rugalmas DÄMMGULAST zajszigetelő elem. A szerelés az ismert módon menetes szárral történik. Így a testhanghíd kialakulása a levegőcső vagy a légcsatorna és az épülettest között kizárt. A légcsatorna-rögzítő szegeccsel vagy lemezcsavarral a csövön vagy a csatornán rögzítendő. Müpro - haladás és minőség 9/7

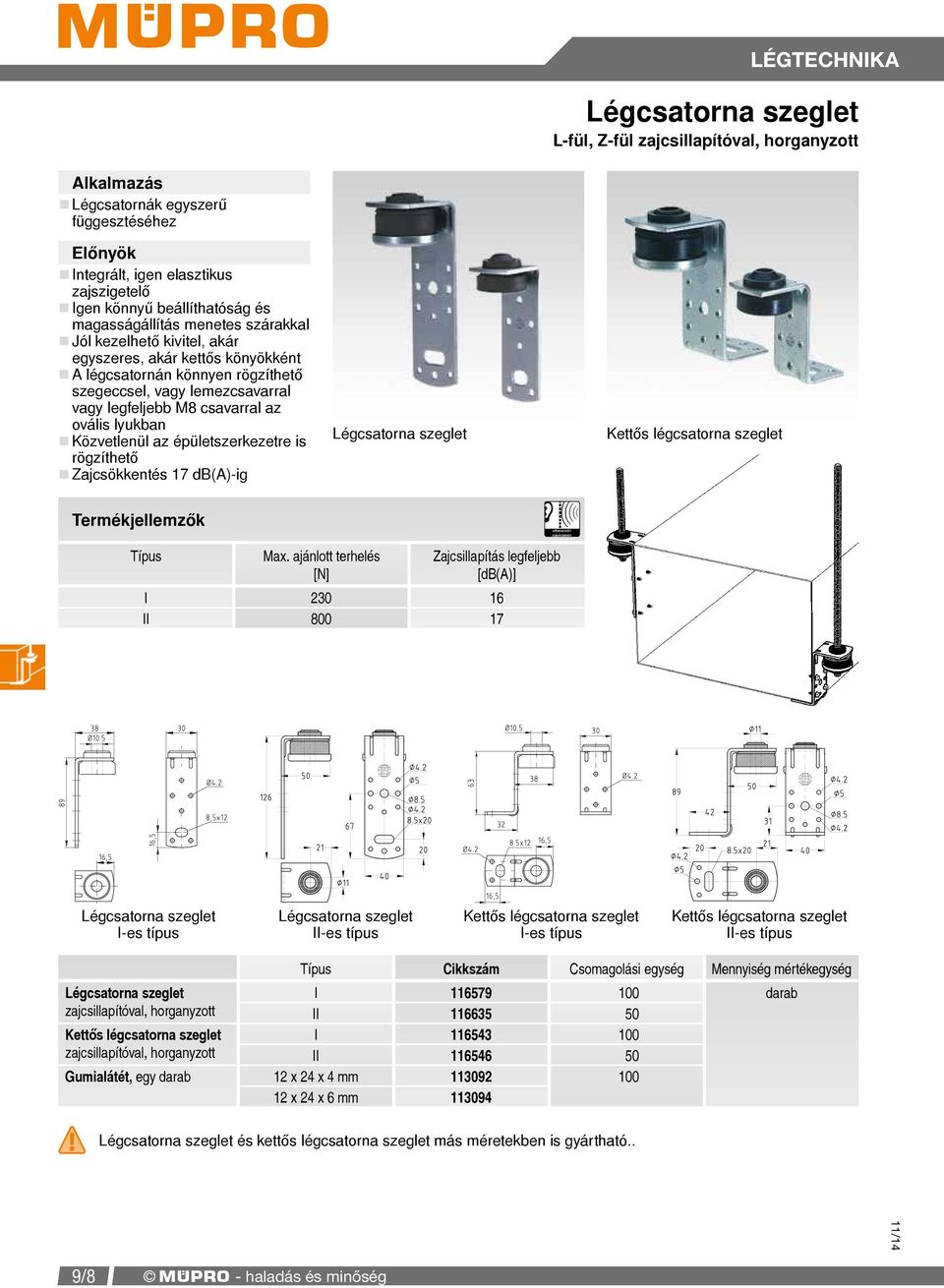

10 Légcsatorna szeglet L-fül, Z-fül zajcsillapítóval, horganyzott Légcsatornák egyszerű függesztéséhez Integrált, igen elasztikus zajszigetelő Igen könnyű beállíthatóság és magasságállítás menetes szárakkal Jól kezelhető kivitel, akár egyszeres, akár kettős könyökként A légcsatornán könnyen rögzíthető szegeccsel, vagy lemezcsavarral vagy legfeljebb M8 csavarral az ovális lyukban Közvetlenül az épületszerkezetre is rögzíthető Zajcsökkentés 17 db(a)-ig Légcsatorna szeglet Kettős légcsatorna szeglet Termékjellemzők ellenorzött zajvédelem Típus Max. ajánlott terhelés [N] Zajcsillapítás legfeljebb [db(a)] I II Légcsatorna szeglet I-es típus Légcsatorna szeglet II-es típus Kettős légcsatorna szeglet I-es típus Kettős légcsatorna szeglet II-es típus Légcsatorna szeglet zajcsillapítóval, horganyzott Kettős légcsatorna szeglet zajcsillapítóval, horganyzott Típus Cikkszám Csomagolási egység Mennyiség mértékegység I darab II I II Gumialátét, egy darab 12 x 24 x 4 mm x 24 x 6 mm ! Légcsatorna szeglet és kettős légcsatorna szeglet más méretekben is gyártható.. 9/8 Müpro - haladás és minőség

11 Peremszorító Egszerű és gyors karimás kötés nagy keresztmetszetű csatornáknál és nagy nyomásnál Fúrás és előszorítás nélkül Előszerelt kiszerelés hatlapfejű csavarral Nagyobb terhelések által merevítő borda Kivitel Hatlapfejű csavar Cikkszám Csomagolási egység Mennyiség mértékegység Méret A B C D s horganyzott M8/ darab ,0 x ,0 x 30 V2A ,0 x 30! Ajánlott jellemző szerelési távolság mm. 800 mm oldalhossznál rövidebb csatornáknál oldalanként egy összekötőt kell középre helyezni. Müpro - haladás és minőség 9/9

12 Ragasztószalag légcsatornához, öntapadó és erősített Ideális a légcsatornák tömítéséhez Zártcellás polietilén szalag Rendkívül jó tapadóképesség Egy oldalon öntapadó PE-fóliával burkolva Színe: fekete Lágyítót nem tartalmaz Húzásirányban szövedékkel erősítve Szélesség Vastagság Tekercshossz [m] Cikkszám Csomagolási egység Mennyiség mértékegység tekercsben ! A cikksz. esetén a ragasztott oldalon nincs PE-fóliatakarás. Zellgumi öntapadó Légcsatornák tömítésére használható Zártcellás természetes kaucsuk szalag Hőálló 40 C-tól +80 C-ig Egy oldalon öntapadó PE-fóliával burkolva Színe: fekete Hígított savakkal és lúgokkal, paraffinolajjal és orsóolajjal szemben ellenálló Szélesség Vastagság Tekercshossz [m] Cikkszám Csomagolási egység Mennyiség mértékegység tekercsben /10 Müpro - haladás és minőség
