2 Top légtechnikai bilincsek betéttel Légtechnikai bilincsek betét nélkül 9/1 9/2 9/3 Szerelőtalp lapostető rögzítéshez 9/4 Lapostető szereléshez szerelőtalp adapter 9/5 Légcsatorna rögzítő 9/6 9/7 Légcsatorna szeglet 9/8 Peremszorító 9/9 Önfúró csavarok 9/9 9/10 Önfúró Opel 9/10 Vakszegecsek 9/10 Ragasztószalag 9/11 Zellgumi 9/11 Tömítőszalag 9/12 Tömítőmassza légcsatornához 9/12 Tiszta alumínium ragasztószalag 9/13

3 Top légtechnikai bilincsek betéttel, horganyzott Légtechnikai vezetékek illetve spirálkorcolt csövek rögzítése Kétrészes csőbilincs kombimenetes M8/M10 csatlakozással minden méretben Szerelésberát gyorsrögzítés A légtechnikai csövek átmérőihez igazított mérettáblázattal A két zárócsavarral a nagyobb méretű csövek toleranciájához is jobban illeszkednek Alakzárással illeszkedő zajcsillapító betét a széles perem segítségével megakadályozza a betét kicsúszását a bilincsből pontosan Cső névleges méret Csatlakozó menet Cikkszám Csomagolási mérték 100 M8/M darab Müpro - haladás és minőség 9/1

4 Légtechnikai bilincsek betét nélkül, horganyzott Spirálkorcolt csövek rögzítésére Megfelelő befogási tartomány minden (szabványos) spirálkorcolt cső számára 2 rögzítőcsavarral jobb illesztés érhető el a csőátmérő nagyobb tűréseihez Csavarhúzógéphez használható rögzítőcsavarok kombi kereszthoronnyal és elveszthetetlen alátéttel 400 mm-ig, 450 mm névleges átmérőtől M10 hatlapfejű csavarral Légtechnikai bilincsek merevítése megfelelő peremgeometriával 200 mm névleges csőszélességig A feladathoz illeszkedő M8/M10 menetes csatlakozók Cső névleges méret Csatlakozó menet Cikkszám Csomagolási mérték 80 M8/M darab ! Az Ön igényeinek megfelelően más méretben és kivitelben is gyártunk légtechnikai csőbilincset. i A nemesacél kivitelt (Betét nélkül, DÄMMGULAST Juniorral) lásd a Nemesacél fejezetben. 9/2 Müpro - haladás és minőség

5 Légtechnikai bilincsek betét nélkül, horganyzott Termékjellemzők Max. ajánlott terhelés [N] 500 Névleges csőszélesség mm Névleges csőszélesség mm Cső névleges méret Méret V b x s B H H1 80 M6 25 x 1, x 2, M x 3, Müpro - haladás és minőség 9/3

6 Szerelőtalp lapostető rögzítéshez Csővezetékek, légtechnikai vezetékek, kábeltálcák szerelése lapostetőre a tetőszerkezet megfúrása nélkül Csővezetékek, kábeltálcák, stb. gyors és egyszerű helyszíni szerelése Nagyfokú rugalmasság szerelésnél Teherviselés a tetőszerkezet felületének megsértése nélkül Kiváló teherelosztás csekély önsúly mellett Utólagos tetőjavítás egyszerűen megoldható Szerelési Termékjellemzők Anyag Hőálló Max. ajánlott terhelés [N] újrahasznosított polypropilén granulát adalékokkal, elasztomer 20 C és +70 C között N A készlet az alábbiakból tevődik össze: 1 Szerelőtalp lapostető rögzítéshez 1 Csúszásgátló lap (a szerelési útmutatónak megfelelően hozzá kell rögzíteni a talphoz) Csúszásgátló lap Méret B Cikkszám Csomagolási mérték Tömeg [kg/darab] darab 2, ,300! A teherviselő szerkezeti elemek hatása a tetőszigetelésre minden esetben az építtető által ellenőrizendő. A tetőszerkezet felső rétegének pontos kémiai összetétele határozza meg a polymerekkel szembeni összeférhetőséget. Ennek megfelelően a réteg gyártója kell nyilatkozzon a polymer migrációról, és a specifikációra ajánlást tennie. 9/4 Müpro - haladás és minőség

7 Lapostető szereléshez szerelőtalp adapter Lapostető szereléséhez szerelőtalp adapter Az MPC- és MPR rendszersínek az adapter segítségével a műanyag talpba kerülnek befogásra A sínek biztos rögzítése a szerelőtalpba Szerelőtalp adapter 41/41 sínhez Szerelőtalp adapter 38/40 sínhez Szerelési irány Az alábbi sínprofilokhoz Cikkszám Csomagolási mérték 38/ darab 41/ ! A teherhordó épületszerkezetre és a tető szigetelésre kifejtett hatásokat külön megvizsgálni szükséges. Müpro - haladás és minőség 9/5

8 Légcsatorna rögzítő zajcsillapítóval, horganyzott Kerek és négyszögletes legcsatornánk hangszigetelt felfüggesztésére Sokféle alkalmazási lehetőség pl. trapézlemez födémekhez, MPC rendszersínek függesztéséhez stb. Legcsatorna rögzítőbe integrált DÄMMGULAST rugós elem Zajcsökkentés 18 db(a)-ig Kiválóan illeszkedik az összes csőátmérőhöz és keresztmetszetekhez az előre kialakított hajlítási helyekkel A légcsatornán könnyen rögzíthető szegeccsel, vagy lemezcsavarral Menetes szárakra függeszthető, vagy az épületszerkezetre közvetlenül is rögzíthető Termékjellemzők ellenorzött zajvédelem Max. ajánlott terhelés [N] 230 Cikkszám Csomagolási mérték változtatható darab változtatható 9/6 Müpro - haladás és minőség

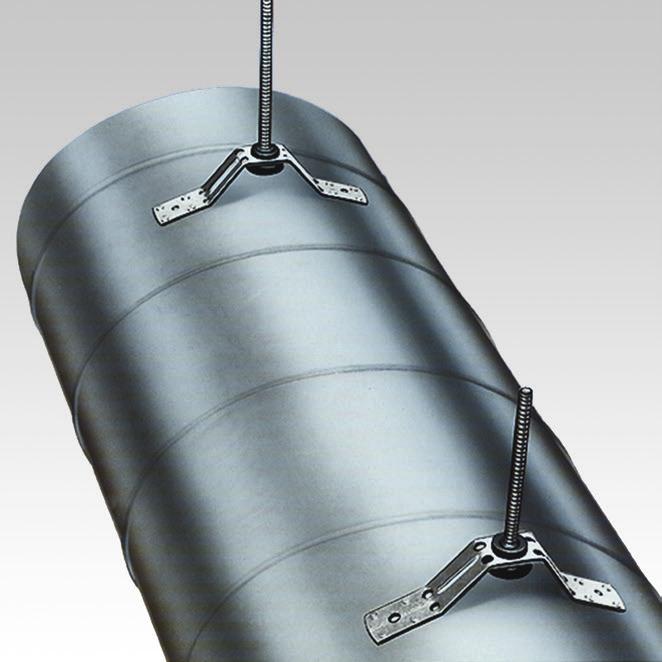

9 Légcsatorna rögzítő zajcsillapítóval, horganyzott Négyszögletes keresztmetszetű csatorna légcsatornarögzítővel, menetes szárak és acéldübelek a mennyezeten rögzítve Szellőzőcső légcsatorna-rögzítővel, lyuggatott szalaggal vagy acélszalaggal a mennyezeten rögzítve Közvetlen rögzítés trapéz-profilon légcsatorna-rögzítővel MPC szerelősín zajszigetelt rögzítése széles gerinces profilon légcsatorna-rögzítővel! A jó testhangszigetelés bázisa a nagyon rugalmas DÄMMGULAST zajszigetelő elem. A szerelés az ismert módon menetes szárral történik. Így a testhanghíd kialakulása a levegőcső vagy a légcsatorna és az épülettest között kizárt. A légcsatorna-rögzítő szegeccsel vagy lemezcsavarral a csövön vagy a csatornán rögzítendő. Müpro - haladás és minőség 9/7

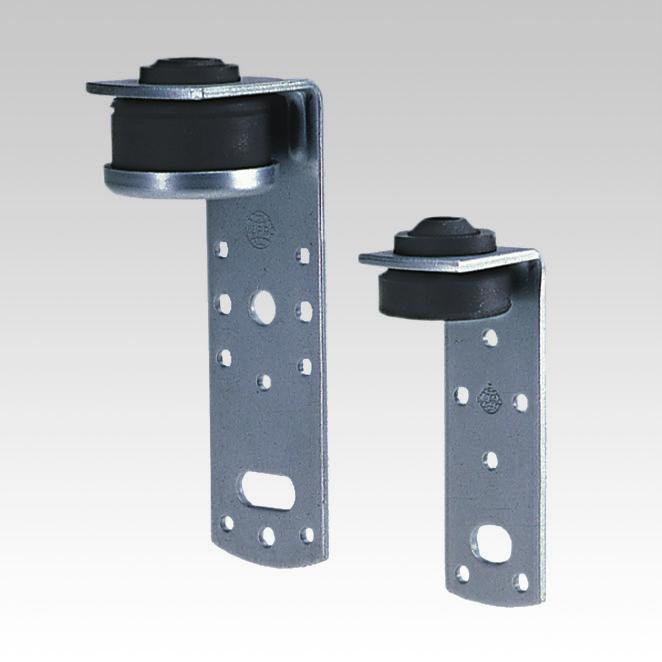

10 Légcsatorna szeglet L-fül, Z-fül zajcsillapítóval, horganyzott Légcsatornák egyszerű függesztéséhez Integrált, igen elasztikus zajszigetelő Igen könnyű beállíthatóság és magasságállítás menetes szárakkal Jól kezelhető kivitel, akár egyszeres, akár kettős könyökként A légcsatornán könnyen rögzíthető szegeccsel, vagy lemezcsavarral vagy legfeljebb M8 csavarral az ovális lyukban Közvetlenül az épületszerkezetre is rögzíthető Zajcsökkentés 17 db(a)-ig Légcsatorna szeglet Kettős légcsatorna szeglet Termékjellemzők ellenorzött zajvédelem Típus Max. ajánlott terhelés [N] Zajcsillapítás legfeljebb [db(a)] I II Légcsatorna szeglet I-es típus Légcsatorna szeglet II-es típus Kettős légcsatorna szeglet I-es típus Kettős légcsatorna szeglet II-es típus Légcsatorna szeglet zajcsillapítóval, horganyzott Levegőcsatorna szövgas, hosszlyuk, szigeteléssel, horganyzott Kettős légcsatorna szeglet zajcsillapítóval, horganyzott Típus Cikkszám Csomagolási mérték I darab II I II Gumialátét, egy darab 12 x 24 x 4 mm x 24 x 6 mm ! Légcsatorna szeglet és kettős légcsatorna szeglet más méretekben is gyártható.. 9/8 Müpro - haladás és minőség

11 Peremszorító Egszerű és gyors karimás kötés nagy keresztmetszetű csatornáknál és nagy nyomásnál Fúrás és előszorítás nélkül Előszerelt kiszerelés hatlapfejű csavarral Nagyobb terhelések által merevítő borda Kivitel Hatlapfejű csavar Cikkszám Csomagolási mérték Méret A B C D s horganyzott M8/ darab ,0 x ,0 x 30 V2A ,0 x 30! Ajánlott jellemző szerelési távolság mm. 800 mm oldalhossznál rövidebb csatornáknál oldalanként egy összekötőt kell középre helyezni. Önfúró csavarok DIN 7504, hatlapfejjel, szellőzőcsövek levegőcsövek, spirálkorcolt csövek rögzítésére, előfurat nélkül, horganyzott Hossz Lemez menet Csavarfej Ø Kulcsméret Cikkszám Csomagolási mérték 19 4,2 8, darab ,8 10, ,5 10, ,3 12, ,2 8, , Müpro - haladás és minőség 9/9

12 Hossz Lemez menet Csavarfej Ø Kulcsnyílás Önfúró csavarok Európai Műszaki értékeléssel trapézlemezhez történő rögzítéshez az ETA szerint, horganyzott Cikkszám Csomagolási mérték 16 4, darab 19 4, LÉGTECHNIKA Hossz Lemez menet Cikkszám Csomagolási mérték 13 4, darab Önfúró Opel lemezcsavar Vakszegecsek Levegőcsatorna szövgasak és levegőcsatorna tartók levegőcsatornára vagy spirálkorcolt csövekre rögzítéséhez Gombafej nagy felülettel a különféle anyagok megtartásához Szegecselés után nem roncsolódik a felület Nincs oldódás dinamikus hatásokra (rezgésálló) Jól ellenáll a hőmérsékleti ingadozásoknak Magas minőségű, egyszerű és gyors szerelés Kivitel Persely anyaga Tüske anyaga Cikkszám Csomagolási mérték Méret D1 L E D2 K W Gombafejű alumínium acél darab 3,2 9,5 3,5 5,0 6,2 1,0 1, ,0 11,0 5,0 6,5 7,9 1,2 2, ,8 14,5 8,0 9,5 9,3 1,5 2,65 9/10 Müpro - haladás és minőség

13 Ragasztószalag légcsatornához, öntapadó és erősített Ideális a légcsatornák tömítéséhez Zártcellás polietilén szalag Rendkívül jó tapadóképesség Egy oldalon öntapadó PE-fóliával burkolva Színe: fekete Lágyítót nem tartalmaz Húzásirányban szövedékkel erősítve Szélesség Vastagság Tekercshossz [m] Cikkszám Csomagolási mérték tekercsben ! A cikksz. esetén a ragasztott oldalon nincs PE-fóliatakarás. Zellgumi öntapadó Légcsatornák tömítésére használható Zártcellás természetes kaucsuk szalag Hőálló 40 C-tól +80 C-ig Egy oldalon öntapadó PE-fóliával burkolva Színe: fekete Hígított savakkal és lúgokkal, paraffinolajjal és orsóolajjal szemben ellenálló Szélesség Vastagság Tekercshossz [m] Cikkszám Csomagolási mérték tekercsben Müpro - haladás és minőség 9/11

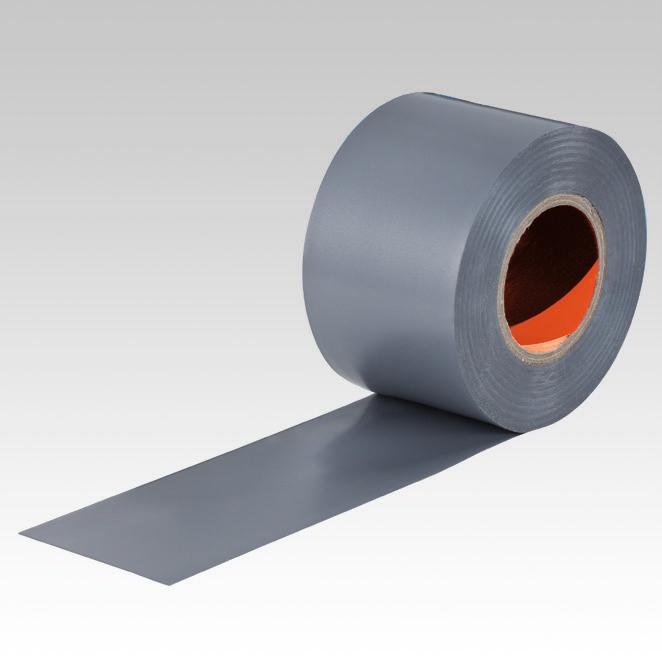

14 Tömítőszalag Szellőztető vezetékek és frisslevegő-csatornák tartós szigetelésére Szakadásálló, jól símuló puha PVC ragasztószalag Öregedésálló természetes kaucsuk ragasztó nagy ragasztóerővel és nyíróellenállással Szín: ezüstszürke Szélesség Vastagság Tekercshossz [m] Cikkszám Csomagolási mérték 50 0, tekercs Tömítőmassza légcsatornához kartus à 310 ml Ideálisan használható horganyzott acéllemezek tömítésére, a szellőzőcsatorna- és létesítményépítés területén Nagyon jó tapadás, még nedves alapzatokon is Egyszerű és gyors feldolgozás kereskedelemben kapható kinyomópisztolyokkal Szilikonmentes Semleges szagú, nem korrozív és kémiailag semleges Tartósan elasztikus én öntapadó marad Termékjellemzők Alap Sűrűség Konzisztencia Hőálló Feldolgozási hőmérséklet Nyitott idő (+23 C/50 % RF) Poliakrilát 1,53 g/ml puhán képlékeny 30 C-tól +80 C-ig +5 C-tól +50 C-ig kb perc Szín Töltési mennyiség kartus Cikkszám Csomagolási mérték [ml] szürke darab i További termékek a Szigetelő- és védőanyagok fejezetben találhatók. 9/12 Müpro - haladás és minőség

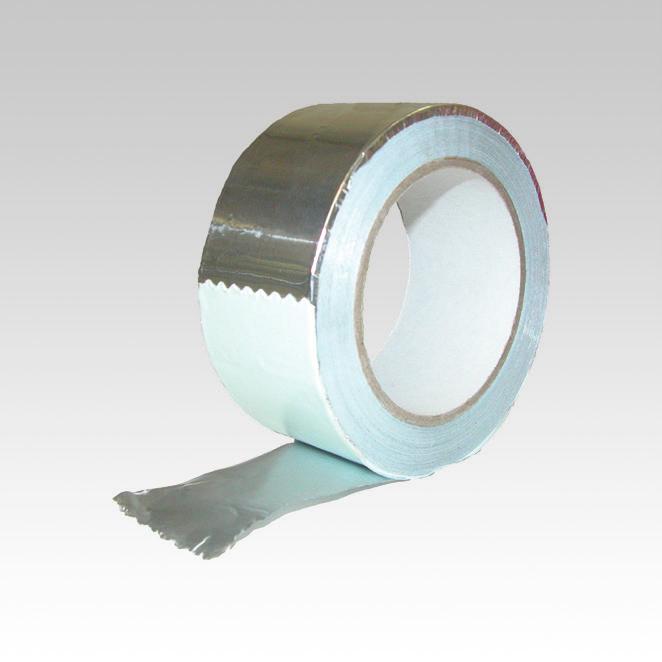

15 Tiszta alumínium ragasztószalag Alumínium kasírozott kőzetgyapot csőhéjak illesztőfugáinak ragasztására Erős ragasztóhatás alumínium fólián és kasírozásokon Jó tapadás alacsony környezeti hőmérsékleteken is 0 C-ig A tekercs egyszerűen és gyorsan használható Szélesség Hossz [m] Cikkszám Csomagolási mérték darab Müpro - haladás és minőség 9/13
