1 JELLEMZŐK vis von conel

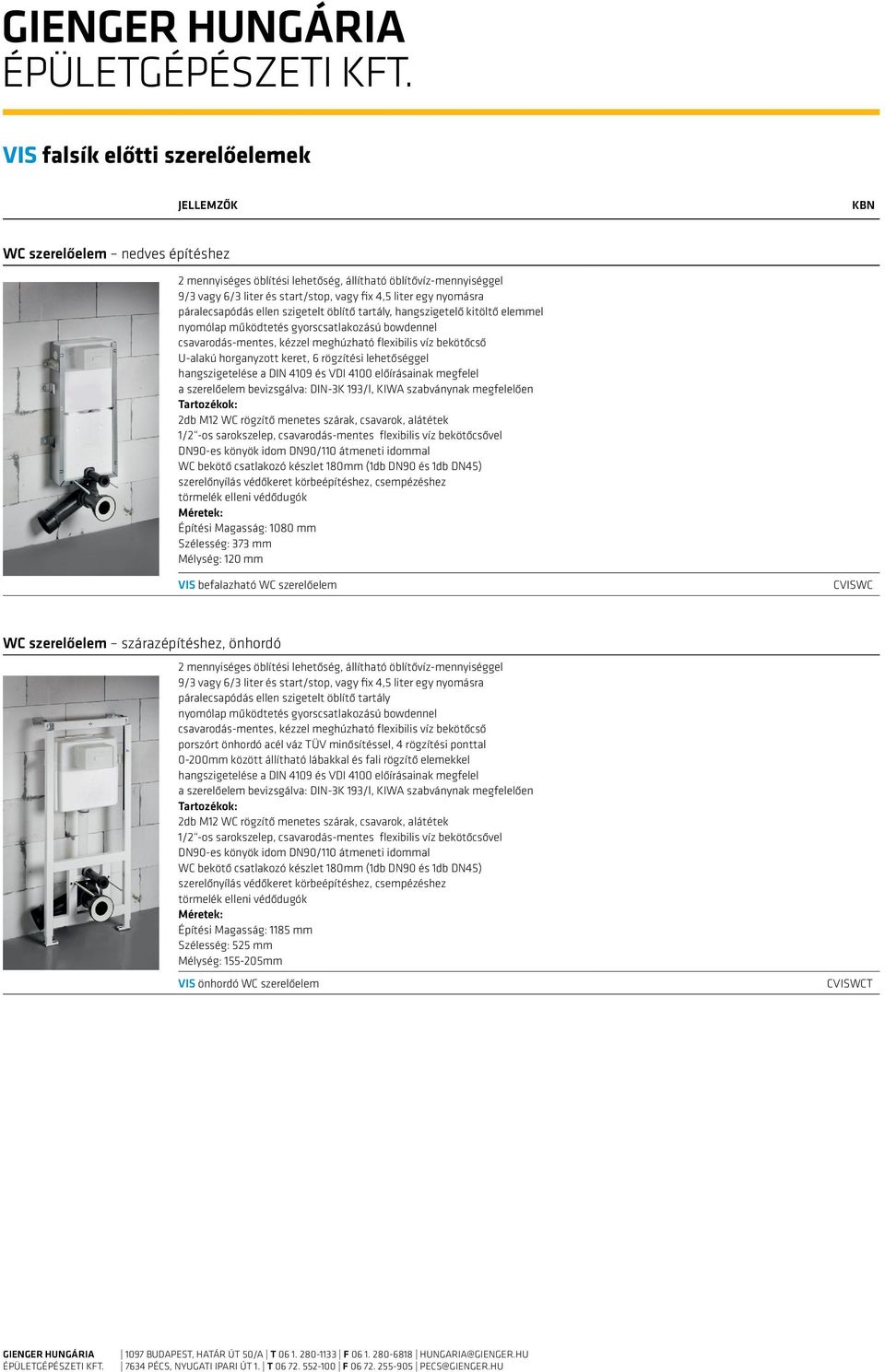

2 VIS falsík előtti szerelőelemek JELLEMZŐK WC szerelőelem nedves építéshez 2 mennyiséges öblítési lehetőség, állítható öblítővíz-mennyiséggel 9/3 vagy 6/3 liter és start/stop, vagy fix 4,5 liter egy nyomásra páralecsapódás ellen szigetelt öblítő tartály, hangszigetelő kitöltő elemmel nyomólap működtetés gyorscsatlakozású bowdennel csavarodás-mentes, kézzel meghúzható flexibilis víz bekötőcső U-alakú horganyzott keret, 6 rögzítési lehetőséggel a szerelőelem bevizsgálva: DIN-3K 193/l, KIWA szabványnak megfelelően 2db M12 WC rögzítő menetes szárak, csavarok, alátétek 1/2 -os sarokszelep, csavarodás-mentes flexibilis víz bekötőcsővel DN90-es könyök idom DN90/110 átmeneti idommal WC bekötő csatlakozó készlet 180mm (1db DN90 és 1db DN45) szerelőnyílás védőkeret körbeépítéshez, csempézéshez törmelék elleni védődugók Építési Magasság: 1080 mm Szélesség: 373 mm Mélység: 120 mm VIS befalazható WC szerelőelem CVISWC WC szerelőelem szárazépítéshez, önhordó 2 mennyiséges öblítési lehetőség, állítható öblítővíz-mennyiséggel 9/3 vagy 6/3 liter és start/stop, vagy fix 4,5 liter egy nyomásra páralecsapódás ellen szigetelt öblítő tartály nyomólap működtetés gyorscsatlakozású bowdennel csavarodás-mentes, kézzel meghúzható flexibilis víz bekötőcső a szerelőelem bevizsgálva: DIN-3K 193/l, KIWA szabványnak megfelelően 2db M12 WC rögzítő menetes szárak, csavarok, alátétek 1/2 -os sarokszelep, csavarodás-mentes flexibilis víz bekötőcsővel DN90-es könyök idom DN90/110 átmeneti idommal WC bekötő csatlakozó készlet 180mm (1db DN90 és 1db DN45) szerelőnyílás védőkeret körbeépítéshez, csempézéshez törmelék elleni védődugók Építési Magasság: 1185 mm Szélesség: 525 mm Mélység: mm VIS önhordó WC szerelőelem CVISWCT

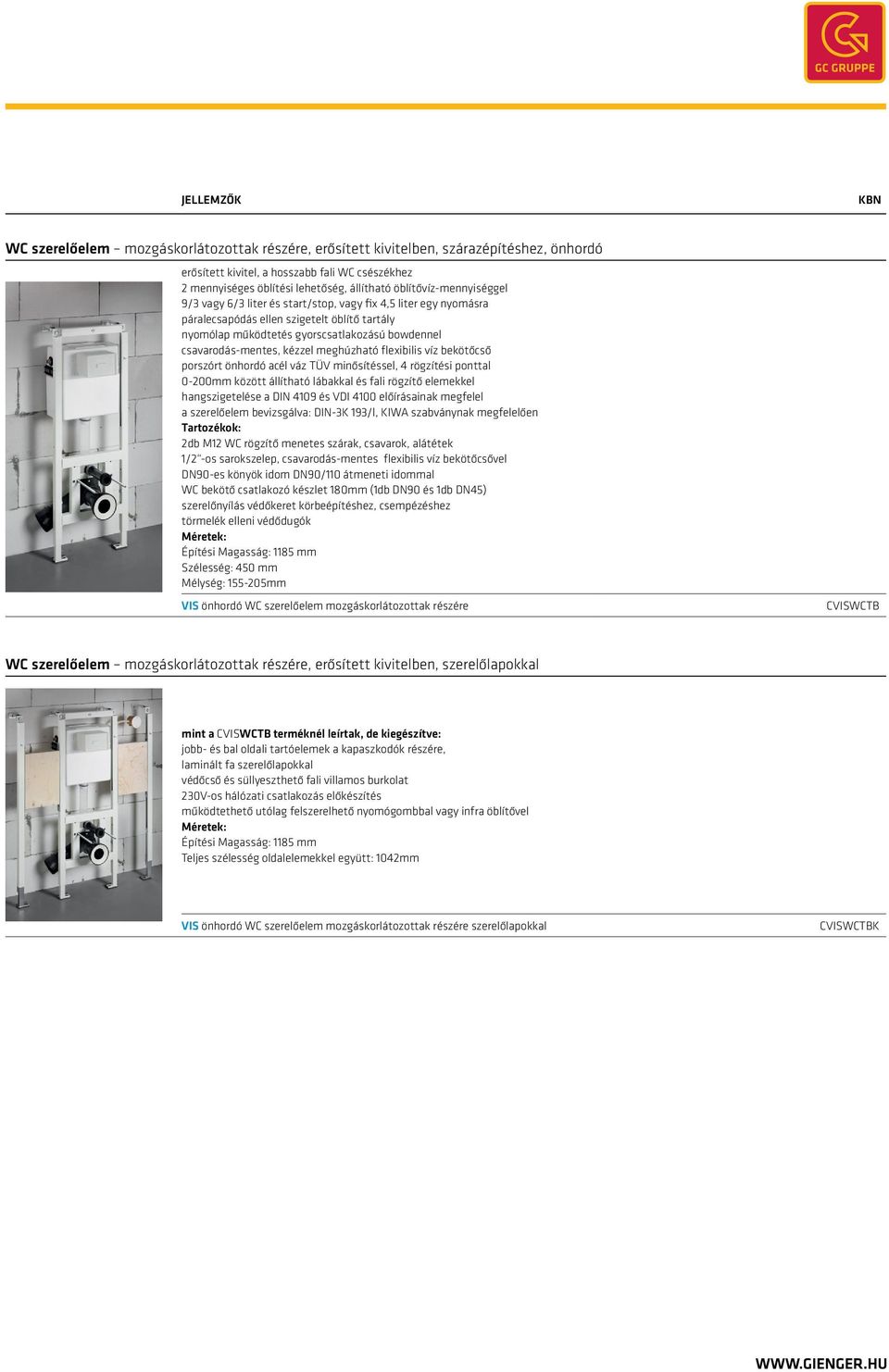

3 JELLEMZŐK WC szerelőelem mozgáskorlátozottak részére, erősített kivitelben, szárazépítéshez, önhordó erősített kivitel, a hosszabb fali WC csészékhez 2 mennyiséges öblítési lehetőség, állítható öblítővíz-mennyiséggel 9/3 vagy 6/3 liter és start/stop, vagy fix 4,5 liter egy nyomásra páralecsapódás ellen szigetelt öblítő tartály nyomólap működtetés gyorscsatlakozású bowdennel csavarodás-mentes, kézzel meghúzható flexibilis víz bekötőcső a szerelőelem bevizsgálva: DIN-3K 193/l, KIWA szabványnak megfelelően 2db M12 WC rögzítő menetes szárak, csavarok, alátétek 1/2 -os sarokszelep, csavarodás-mentes flexibilis víz bekötőcsővel DN90-es könyök idom DN90/110 átmeneti idommal WC bekötő csatlakozó készlet 180mm (1db DN90 és 1db DN45) szerelőnyílás védőkeret körbeépítéshez, csempézéshez törmelék elleni védődugók Építési Magasság: 1185 mm Szélesség: 450 mm Mélység: mm VIS önhordó WC szerelőelem mozgáskorlátozottak részére CVISWCTB WC szerelőelem mozgáskorlátozottak részére, erősített kivitelben, szerelőlapokkal mint a CVISWCTB terméknél leírtak, de kiegészítve: jobb- és bal oldali tartóelemek a kapaszkodók részére, laminált fa szerelőlapokkal védőcső és süllyeszthető fali villamos burkolat 230V-os hálózati csatlakozás előkészítés működtethető utólag felszerelhető nyomógombbal vagy infra öblítővel Építési Magasság: 1185 mm Teljes szélesség oldalelemekkel együtt: 1042mm VIS önhordó WC szerelőelem mozgáskorlátozottak részére szerelőlapokkal CVISWCTBK

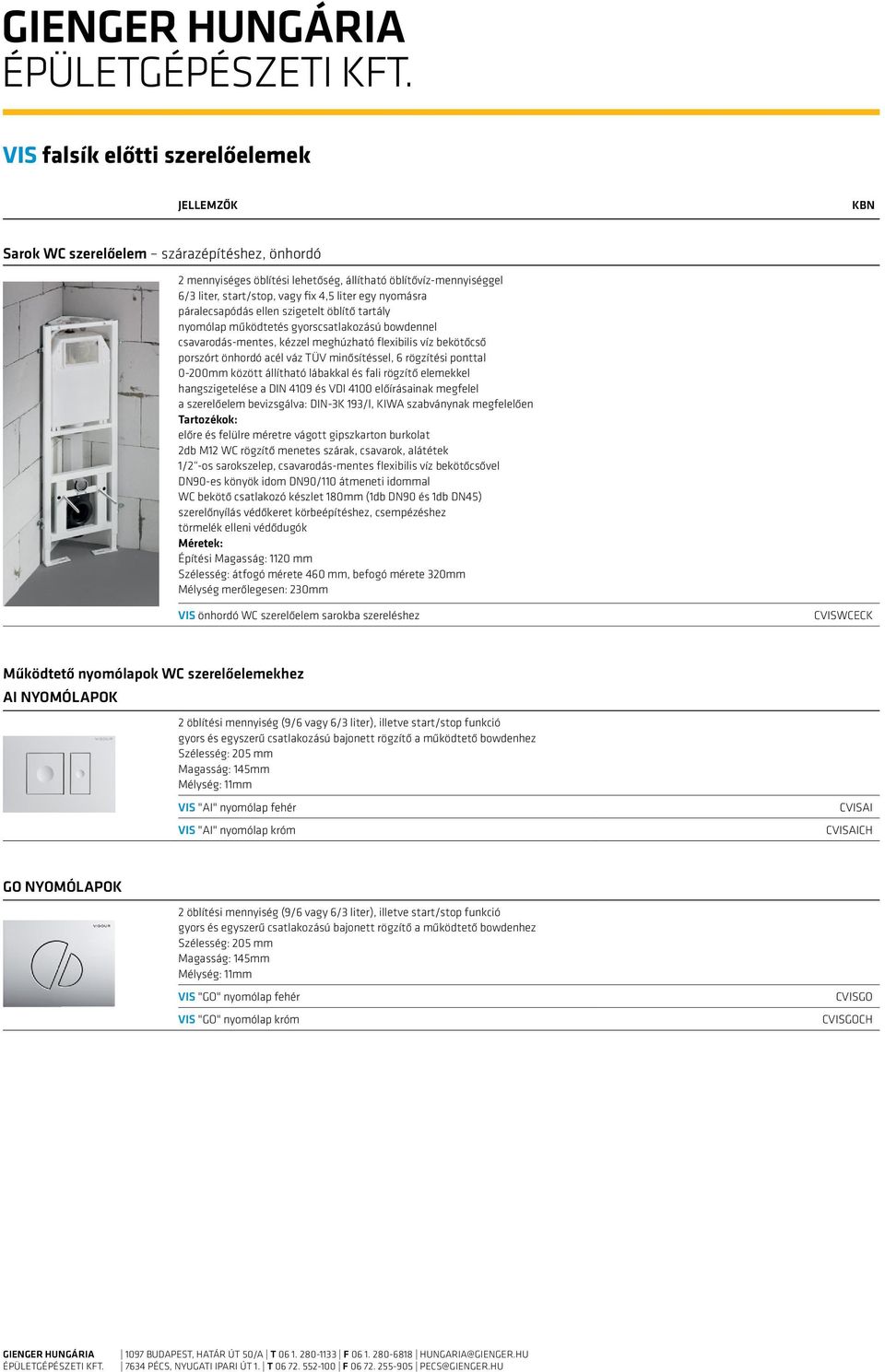

4 VIS falsík előtti szerelőelemek JELLEMZŐK Sarok WC szerelőelem szárazépítéshez, önhordó 2 mennyiséges öblítési lehetőség, állítható öblítővíz-mennyiséggel 6/3 liter, start/stop, vagy fix 4,5 liter egy nyomásra páralecsapódás ellen szigetelt öblítő tartály nyomólap működtetés gyorscsatlakozású bowdennel csavarodás-mentes, kézzel meghúzható flexibilis víz bekötőcső porszórt önhordó acél váz TÜV minősítéssel, 6 rögzítési ponttal a szerelőelem bevizsgálva: DIN-3K 193/l, KIWA szabványnak megfelelően előre és felülre méretre vágott gipszkarton burkolat 2db M12 WC rögzítő menetes szárak, csavarok, alátétek 1/2 -os sarokszelep, csavarodás-mentes flexibilis víz bekötőcsővel DN90-es könyök idom DN90/110 átmeneti idommal WC bekötő csatlakozó készlet 180mm (1db DN90 és 1db DN45) szerelőnyílás védőkeret körbeépítéshez, csempézéshez törmelék elleni védődugók Építési Magasság: 1120 mm Szélesség: átfogó mérete 460 mm, befogó mérete 320mm Mélység merőlegesen: 230mm VIS önhordó WC szerelőelem sarokba szereléshez CVISWCECK Működtető nyomólapok WC szerelőelemekhez AI nyomólapok 2 öblítési mennyiség (9/6 vagy 6/3 liter), illetve start/stop funkció gyors és egyszerű csatlakozású bajonett rögzítő a működtető bowdenhez Szélesség: 205 mm Magasság: 145mm Mélység: 11mm VIS "AI" nyomólap fehér VIS "AI" nyomólap króm CVISAI CVISAICH GO nyomólapok 2 öblítési mennyiség (9/6 vagy 6/3 liter), illetve start/stop funkció gyors és egyszerű csatlakozású bajonett rögzítő a működtető bowdenhez Szélesség: 205 mm Magasság: 145mm Mélység: 11mm VIS "GO" nyomólap fehér VIS "GO" nyomólap króm CVISGO CVISGOCH

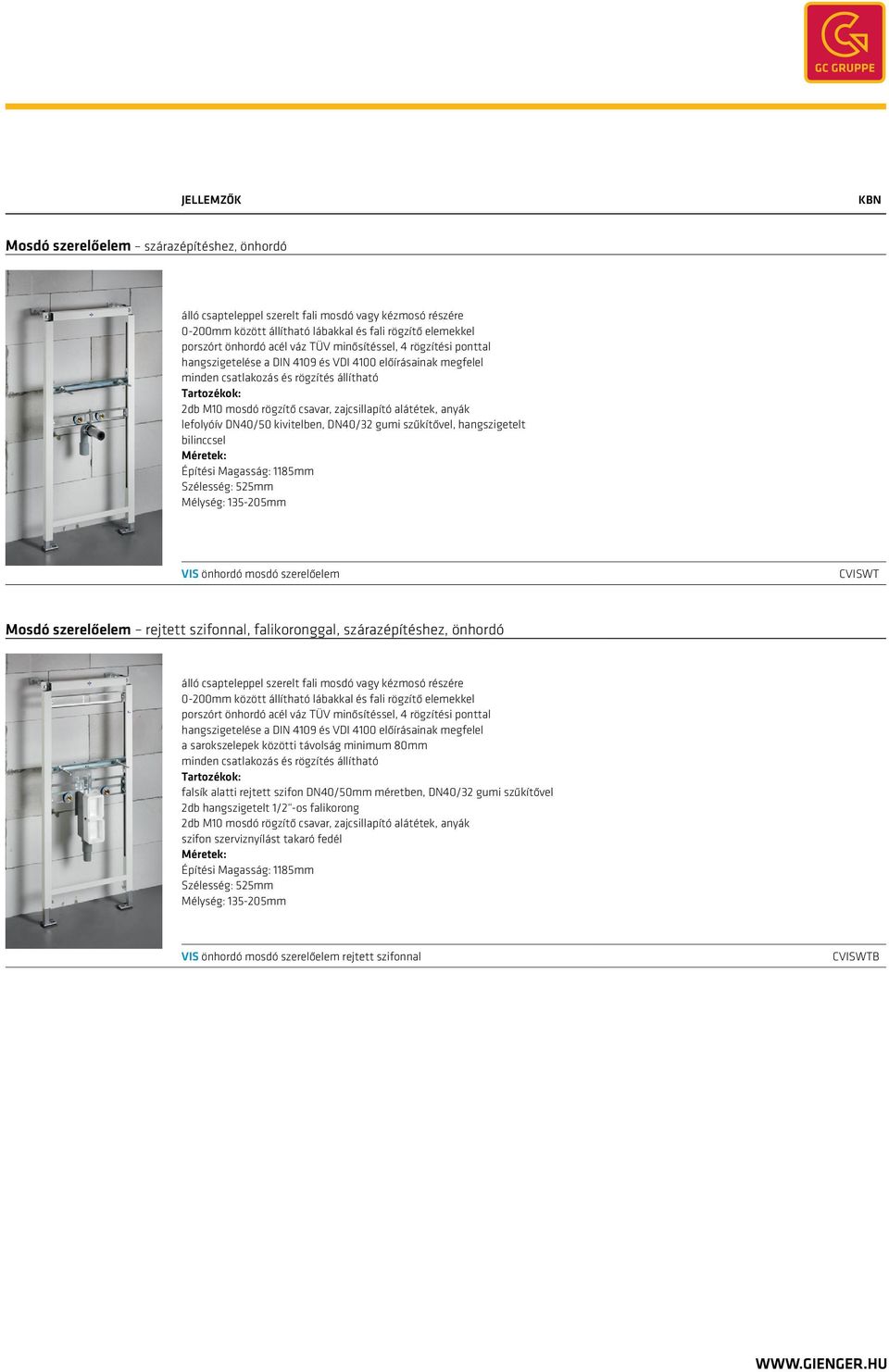

5 JELLEMZŐK Mosdó szerelőelem szárazépítéshez, önhordó álló csapteleppel szerelt fali mosdó vagy kézmosó részére minden csatlakozás és rögzítés állítható 2db M10 mosdó rögzítő csavar, zajcsillapító alátétek, anyák lefolyóív DN40/50 kivitelben, DN40/32 gumi szűkítővel, hangszigetelt bilinccsel Szélesség: 525mm VIS önhordó mosdó szerelőelem CVISWT Mosdó szerelőelem rejtett szifonnal, falikoronggal, szárazépítéshez, önhordó álló csapteleppel szerelt fali mosdó vagy kézmosó részére a sarokszelepek közötti távolság minimum 80mm minden csatlakozás és rögzítés állítható falsík alatti rejtett szifon DN40/50mm méretben, DN40/32 gumi szűkítővel 2db hangszigetelt 1/2 -os falikorong 2db M10 mosdó rögzítő csavar, zajcsillapító alátétek, anyák szifon szerviznyílást takaró fedél Szélesség: 525mm VIS önhordó mosdó szerelőelem rejtett szifonnal CVISWTB

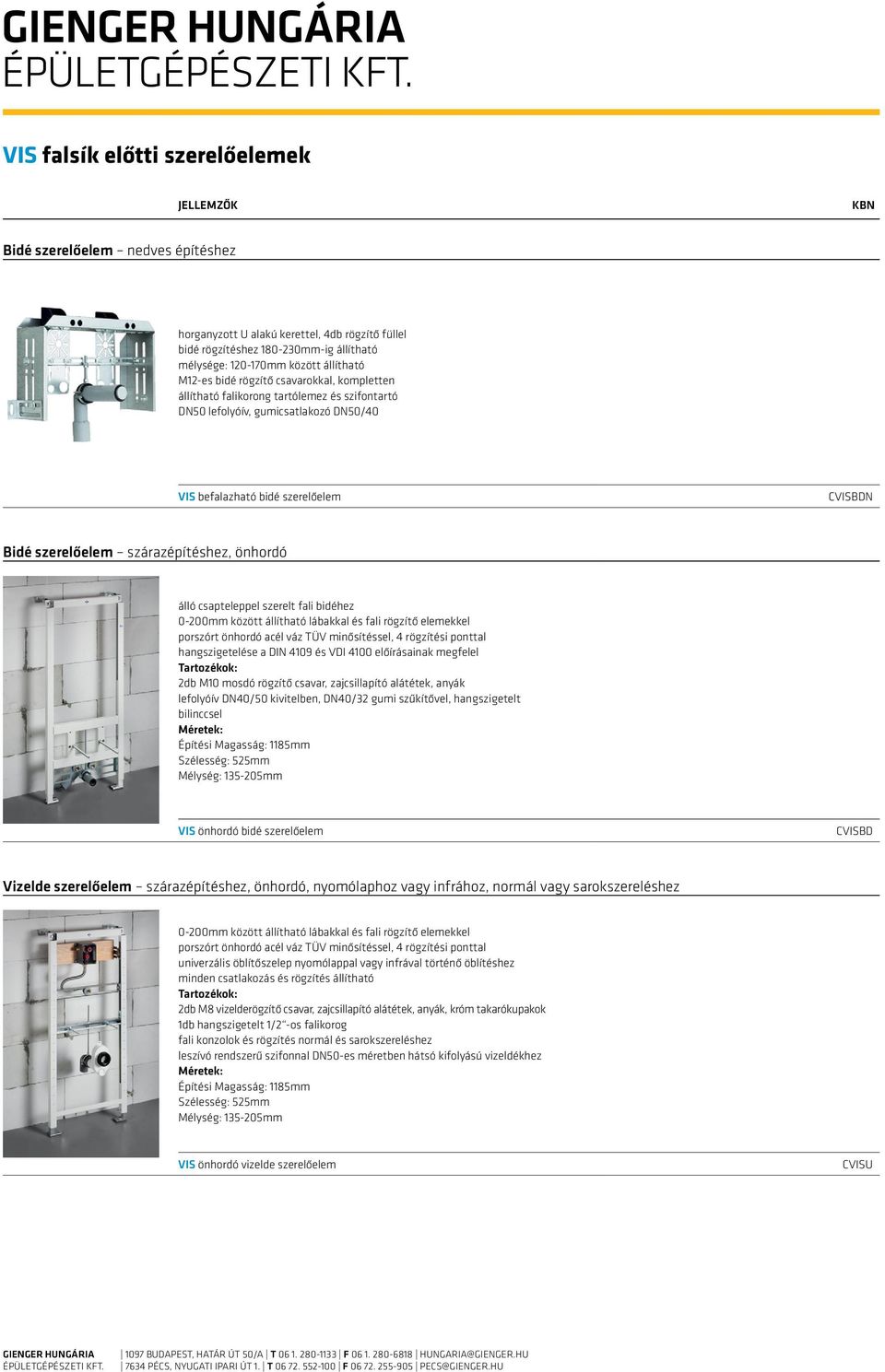

6 VIS falsík előtti szerelőelemek JELLEMZŐK Bidé szerelőelem nedves építéshez horganyzott U alakú kerettel, 4db rögzítő füllel bidé rögzítéshez mm-ig állítható mélysége: mm között állítható M12-es bidé rögzítő csavarokkal, kompletten állítható falikorong tartólemez és szifontartó DN50 lefolyóív, gumicsatlakozó DN50/40 VIS befalazható bidé szerelőelem CVISBDN Bidé szerelőelem szárazépítéshez, önhordó álló csapteleppel szerelt fali bidéhez 2db M10 mosdó rögzítő csavar, zajcsillapító alátétek, anyák lefolyóív DN40/50 kivitelben, DN40/32 gumi szűkítővel, hangszigetelt bilinccsel Szélesség: 525mm VIS önhordó bidé szerelőelem CVISBD Vizelde szerelőelem szárazépítéshez, önhordó, nyomólaphoz vagy infrához, normál vagy sarokszereléshez univerzális öblítőszelep nyomólappal vagy infrával történő öblítéshez minden csatlakozás és rögzítés állítható 2db M8 vizelderögzítő csavar, zajcsillapító alátétek, anyák, króm takarókupakok 1db hangszigetelt 1/2 -os falikorog fali konzolok és rögzítés normál és sarokszereléshez leszívó rendszerű szifonnal DN50-es méretben hátsó kifolyású vizeldékhez Szélesség: 525mm VIS önhordó vizelde szerelőelem CVISU

7 JELLEMZŐK Vizeldeöblítő nyomólap pneumatikus öblítő nyomólap szerelési anyagokkal üzemi nyomás, max: 10 bar átfolyási nyomás: min. 0,5bar max. 10bar átfolyási mennyiség: DIN EN szabvány szerint zaj osztály: A 1, 20dB állítható öblítési idő: 5-20 másodperc között speciális vandálbiztos rögzítés műanyag burkolat Szélesség: 126mm Magasság: 162mm Mélység: 17mm VIS vizelde nyomólap, fehér VIS vizelde nyomólap, króm Egyéb szín rendelése esetén egyeztetés szükséges! CVISUAI CVISUAICH Vizeldeöblítő infra elemes és hálózati infravörös érzékelő, műanyag takarólappal az elemes kivitelekben az elemek átlagos élettartama 2 év automatikus öblítés az utolsó használat után 12 órával minimális távolság a szemközti fallal: 0,9m érzékelő tartomány gyári beállítása: 0,5m (0,2-0,7m) állítható öblítési idő: 4-15mp között (gyári beállítás: 4 mp) átfolyási mennyiség: 0,3 l/sec, 0,5-8bar közötti nyomással ideális működési nyomás: 3-4bar között Szélesség: 126mm Magasság: 162mm Mélység: 17mm VIS elemes vizeldeöblítő infra, 6V, fehér VIS elemes vizeldeöblítő infra, 6V, króm VIS hálózati vizeldeöblítő infra, 230V-50Hz, fehér VIS hálózati vizeldeöblítő infra, 230V-50Hz, króm Egyéb szín rendelése esetén egyeztetés szükséges! CVISUAI6 CVISUAI6CH CVISUAI230 CVISUAI230CH

8 VIS falsík előtti szerelőelemek JELLEMZŐK Rögzítő szerelőelem kapaszkodók és egyéb kiegészítőkhöz, szárazépítéshez porszórt önhordó acél váz TÜV minősítéssel, 2 rögzítési ponttal 0-200mm között állítható lábak fali rögzítő elemekkel jobbos és balos kivitelben fali konzolok és rögzítés normál és sarokszereléshez Szélesség: 296mm VIS tartó elem kapaszkodók részére, jobbos kivitelben VIS tartó elem kapaszkodók részére, balos kivitelben CVISBER CVISBEL Köztes tartóelemek szárazépítéshez porszórt önhordó acél váz TÜV minősítéssel, 2 rögzítési ponttal 0-200mm között állítható lábak fali rögzítő elemekkel jobbos és balos kivitelben ajánlott elhelyezés: mm-ként fali konzolok és rögzítés normál és sarokszereléshez Szélesség: 40mm VIS köztes tartó elem, jobbos VIS köztes tartó elem, balos CVISZSR CVISZSL
