Csaptelepek és öblítési rendszerek

Átírás

1

2 Áttekintő táblázat: Infravörös, automata vezérlések 316 Infravörös, automata vezérlések 321 Pneumatikus kézi vezérlések 336 Vizelde vezérlések Kiegészítők vizelde vezérlésekhez 343 Basic infravörös, automata vezérlések 348 Basic pneumatikus kézi vezérlések 356 Kiegészítők Basic vezérlésekhez 357 Vizelde válaszfalak 366 Áttekintő táblázat: WC-öblítések, elektronikus, érintésmentes Áttekintő táblázat: Pneumatikus WC távvezérlések Elektronikus WC vezérlések 373 WC öblítési rendszerek Pneumatikus WC távvezérlések 385 Kiegészítők 390 Áttekintő táblázat: Csaptelepek 392 Hálózati elektronikus csaptelepek 396 Csaptelepek Elemes elektronikus csaptelepek 411 Pneumatikus csaptelepek 424 Kiegészítők 426 Geberit termékkatalógus 2014 /

3 Vizelde vezérlések Vizelde vezérlések Áttekintő táblázat: Geberit vizelde vezérlések Működtetés Érintésmentes működtetés Kézi működtetés Érzékelés/Vezérlés Infra vezérlés Hőmérséklet/ Vízátfolyás Pneumatikus Tápegység Hálózati Elemes Hálózati Sigma xx xx xx.5 Bolero xx xx xx.1 Mambo FW FW xx.1 Tango xx xx xx.1 Sigma xx xx xx.1 Sigma xx xx xx.1 Elektronikus vizelde vezérlés, elemes, vízellátás hátulról Vandálbiztos Elektronikus vizelde vezérlés, hálózati, Univerzális, rejtett Geberit termékkatalógus 2014 / 2015

4 Vizelde vezérlések Csatlakoztatható vizelde elemek Beépítő készlet Kombifix Duofix Sanbloc Áttekintő táblázat: DuofixBasic vizelde szerelőelemek xx.5 (műanyag) xx.5 (könnyűfém) Basic elektromos vizelde vezérlés, infrás, hálózati xx.5 (műanyag) xx.5 (könnyűfém) Basic elektromos vizelde vezérlés, infrás, elemes xx.5 (műanyag) Basic pneumaticus vizelde vezérlés, kézzel működtethető Falsík alatti szerelőkészlet Falsík alatti szerelőkészlet kereszttartóval Felső rögzítő keresztelem DuofixBasic vizelde elem cm Csatlakoztatható vizelde elemek Beépítő készlet Kombifix Duofix Sanbloc Geberit termékkatalógus 2014 /

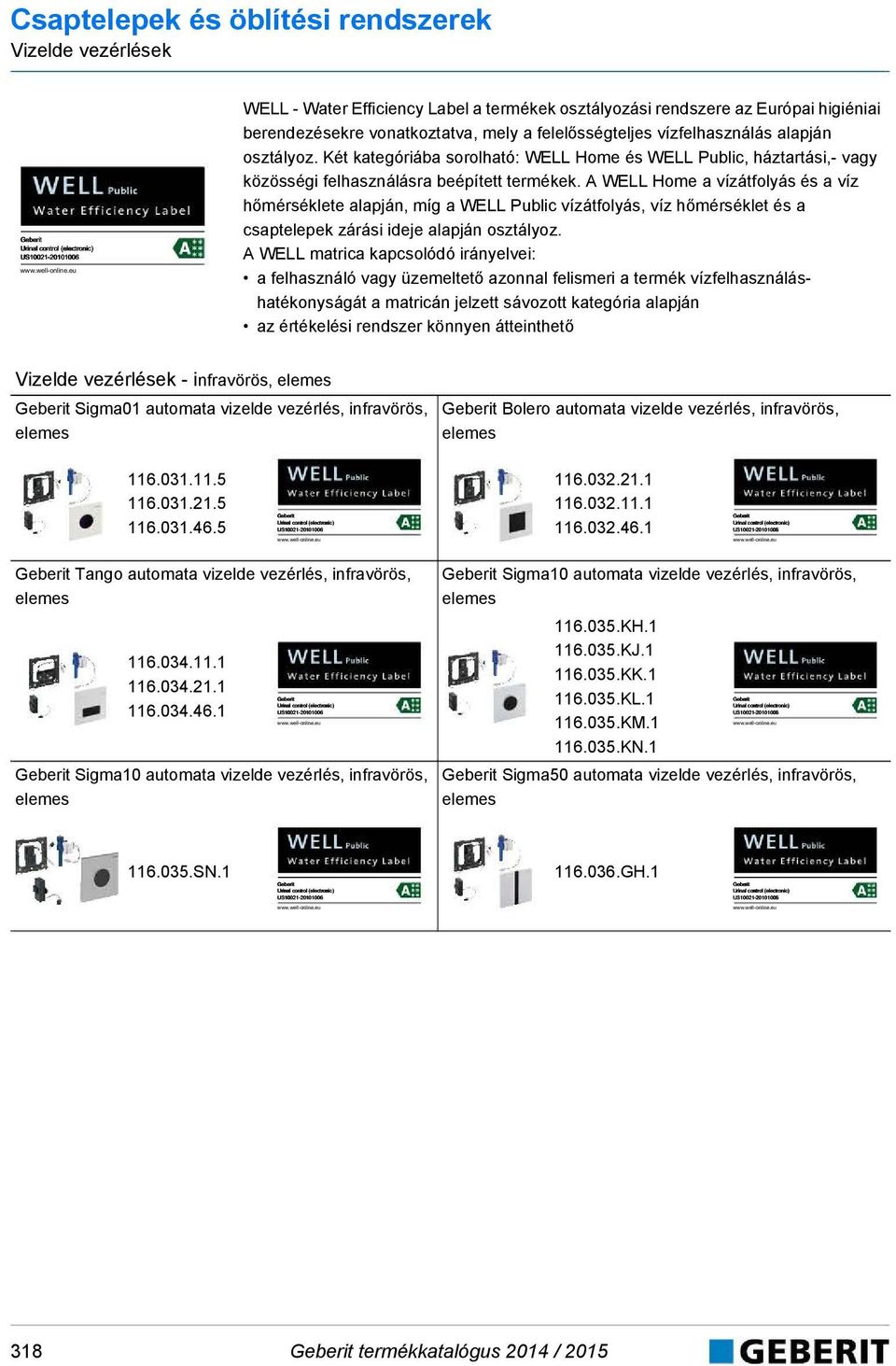

5 Vizelde vezérlések WELL - Water Efficiency Label a termékek osztályozási rendszere az Európai higiéniai berendezésekre vonatkoztatva, mely a felelősségteljes vízfelhasználás alapján osztályoz. Két kategóriába sorolható: WELL Home és WELL Public, háztartási,- vagy közösségi felhasználásra beépített termékek. A WELL Home a vízátfolyás és a víz hőmérséklete alapján, míg a WELL Public vízátfolyás, víz hőmérséklet és a csaptelepek zárási ideje alapján osztályoz. A WELL matrica kapcsolódó irányelvei: a felhasználó vagy üzemeltető azonnal felismeri a termék vízfelhasználáshatékonyságát a matricán jelzett sávozott kategória alapján az értékelési rendszer könnyen átteinthető Vizelde vezérlések - infravörös, elemes Geberit Sigma01 automata vizelde vezérlés, infravörös, elemes Geberit Bolero automata vizelde vezérlés, infravörös, elemes Geberit Tango automata vizelde vezérlés, infravörös, elemes Geberit Sigma10 automata vizelde vezérlés, infravörös, elemes Geberit Sigma10 automata vizelde vezérlés, infravörös, elemes KH KJ KK KL KM KN.1 Geberit Sigma50 automata vizelde vezérlés, infravörös, elemes SN GH Geberit termékkatalógus 2014 / 2015

6 Vizelde vezérlések Vizelde vezérlések - infravörös, hálózati Geberit Sigma01 automata vizelde vezérlés, infravörös, hálózati Geberit Tango automata vizelde vezérlés, infravörös, hálózati Geberit Bolero automata vizelde vezérlés, infravörös, hálózati Geberit Sigma10 automata vizelde vezérlés, infravörös, hálózati Geberit Sigma10 automata vizelde vezérlés, infravörös, hálózati KH KJ KL KM KN.1 Geberit Sigma50 automata vizelde vezérlés, infravörös, hálózati SN GH.1 Geberit rejtett vizelde vezérlés, hálózati Geberit rejtett vizelde vezérlés, hálózati, univerzális Geberit rejtett vizelde vezérlés, hálózati, Tamaro Geberit termékkatalógus 2014 /

7 Vizelde vezérlések Pneumatikus kézi vezérlések Geberit Sigma01 pneumatikus vizelde vezérlés Geberit Bolero pneumatikus vizelde vezérlés Geberit Tango pneumatikus vizelde vezérlés Geberit Sigma10 pneumatikus vizelde vezérlés SN.1 Geberit Sigma50 pneumatikus vizelde vezérlés Geberit Sigma10 pneumatikus vizelde vezérlés KH KJ KK KL KM KN SN.1 Geberit pneumatikus vizelde vezérlés, Sigma50 dizájn DW SD SE SQ GH Geberit termékkatalógus 2014 / 2015

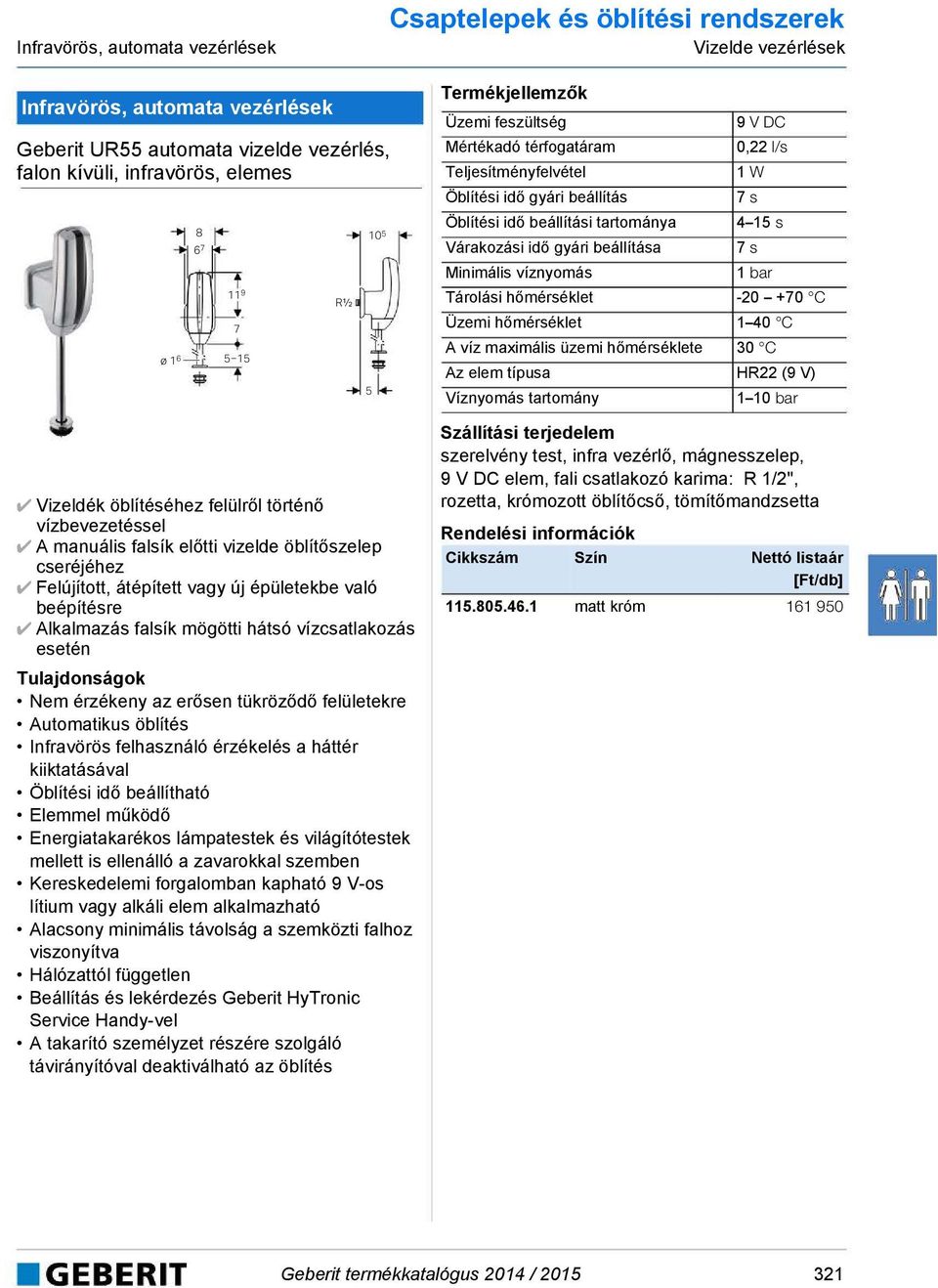

8 Infravörös, automata vezérlések Csaptelepek és öblítési rendszerek Vizelde vezérlések Infravörös, automata vezérlések Infravörös, automata vezérlések Geberit UR55 automata vizelde vezérlés, falon kívüli, infravörös, elemes ø Vizeldék öblítéséhez felülről történő vízbevezetéssel A manuális falsík előtti vizelde öblítőszelep cseréjéhez Felújított, átépített vagy új épületekbe való beépítésre Alkalmazás falsík mögötti hátsó vízcsatlakozás esetén Nem érzékeny az erősen tükröződő felületekre Automatikus öblítés Infravörös felhasználó érzékelés a háttér kiiktatásával Öblítési idő beállítható Elemmel működő Energiatakarékos lámpatestek és világítótestek mellett is ellenálló a zavarokkal szemben Kereskedelemi forgalomban kapható 9 V-os lítium vagy alkáli elem alkalmazható Alacsony minimális távolság a szemközti falhoz viszonyítva Hálózattól független Beállítás és lekérdezés Geberit HyTronic Service Handy-vel A takarító személyzet részére szolgáló távirányítóval deaktiválható az öblítés R½ V DC Mértékadó térfogatáram 0,22 l/s Teljesítményfelvétel 1 W Öblítési idő gyári beállítás 7 s Öblítési idő beállítási tartománya 4 15 s Várakozási idő gyári beállítása 7 s Minimális víznyomás 1 bar Tárolási hőmérséklet C Üzemi hőmérséklet 1 40 C A víz maximális üzemi hőmérséklete 30 C Az elem típusa HR22 (9 V) Víznyomás tartomány 1 10 bar szerelvény test, infra vezérlő, mágnesszelep, 9 V DC elem, fali csatlakozó karima: R 1/2", rozetta, krómozott öblítőcső, tömítőmandzsetta matt króm Geberit termékkatalógus 2014 /

9 Vizelde vezérlések Infravörös, automata vezérlések Geberit Sigma01 automata vizelde vezérlés, infravörös, elemes A vizeldék automatikus öblítéséhez Elölről történő működtetésű vizelde szerelőelemekbe való beépítéshez Nem alkalmas oldalsó, falsík alatti beépítő készlettel rendelkező Joly vizelde szerelőelemekbe való beépítésre Nem alkalmas felülről történő működtetésű szerelőelemekbe való beépítésre A vizelde beépítőkészletbe való beépítésre Automatikus vagy felhasználó által vezérelt öblítés Infravörös felhasználó érzékelés a háttér kiiktatásával Figyelmeztetés gyenge elem esetén A funkciók a Sevice Handy (személyzeti távirányító) segítségével beállíthatók és lekérdezhetők A takarító személyzet részére szolgáló távirányítóval deaktiválható az öblítés Dinamikus öblítési idővezérlés Könnyűfém öntvény takarólap, biztosító retesszel Teljesítményfelvétel Érintésvédelmi osztály Az elem típusa A lítium elem élettartama Az alkáli elem élettartama 3 V DC < 0,5 W IP45 Lítium 1,5 V (AA) ~ 2 Év ~ 1,5 Év Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használata 0,3 l/s nélkül Térfogatáram mennyisége 1 bar esetén, 0,24 l/s térfogatáram korlátozó használatával 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar A víz maximális üzemi hőmérséklete 30 C Relatív páratartalom < 100 % Öblítési idő gyári beállítás 4 s Öblítési idő beállítási tartománya 3 15 s Várakozási idő gyári beállítása 7 s Várakozási idő beállítási tartománya 3 15 s Közbenső öblítés gyári beállítása 24 h Közbenső öblítés beállítási tartománya h infravörös érzékelő ablakkal rendelkező takarólap, infra vezérlő, előszerelt a nyomólap-rögzítő kereten, elemtartó, 2 lítium elem, mágnesszelep, rögzítőanyag alpin fehér magasfényű krómozott matt króm Geberit termékkatalógus 2014 / 2015

10 Infravörös, automata vezérlések Csaptelepek és öblítési rendszerek Vizelde vezérlések Geberit Sigma01 automata vizelde vezérlés, infravörös, hálózati A vizeldék automatikus öblítéséhez Elölről történő működtetésű vizelde szerelőelemekbe való beépítéshez A vizelde beépítőkészletbe való beépítésre Nem alkalmas oldalsó, falsík alatti beépítő készlettel rendelkező Joly vizelde szerelőelemekbe való beépítésre Nem alkalmas felülről történő működtetésű szerelőelemekbe való beépítésre Automatikus vagy felhasználó által vezérelt öblítés Infravörös felhasználó érzékelés a háttér kiiktatásával Hálózati csatlakoztatás után üzemkész Feszültség kimaradást ellenőrző rendszer A funkciók a Sevice Handy (személyzeti távirányító) segítségével beállíthatók és lekérdezhetők A takarító személyzet részére szolgáló távirányítóval deaktiválható az öblítés Dinamikus öblítési idővezérlés Könnyűfém öntvény takarólap, biztosító retesszel Névleges feszültség V AC Hálózati frekvencia Hz Teljesítményfelvétel < 0,5 W 4,5 V DC Érintésvédelmi osztály IP45 Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használata 0,3 l/s nélkül Térfogatáram mennyisége 1 bar esetén, 0,24 l/s térfogatáram korlátozó használatával 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar A víz maximális üzemi hőmérséklete 30 C Relatív páratartalom < 100 % Öblítési idő gyári beállítás 4 s Öblítési idő beállítási tartománya 3 15 s Várakozási idő gyári beállítása 7 s Várakozási idő beállítási tartománya 3 15 s Közbenső öblítés gyári beállítása 24 h Közbenső öblítés beállítási tartománya h infravörös érzékelő ablakkal rendelkező takarólap, infra vezérlő, előszerelt a nyomólap-rögzítő kereten, hálózati csatlakozó egység, mágnesszelep, rögzítőanyag alpin fehér magasfényű krómozott matt króm Geberit termékkatalógus 2014 /

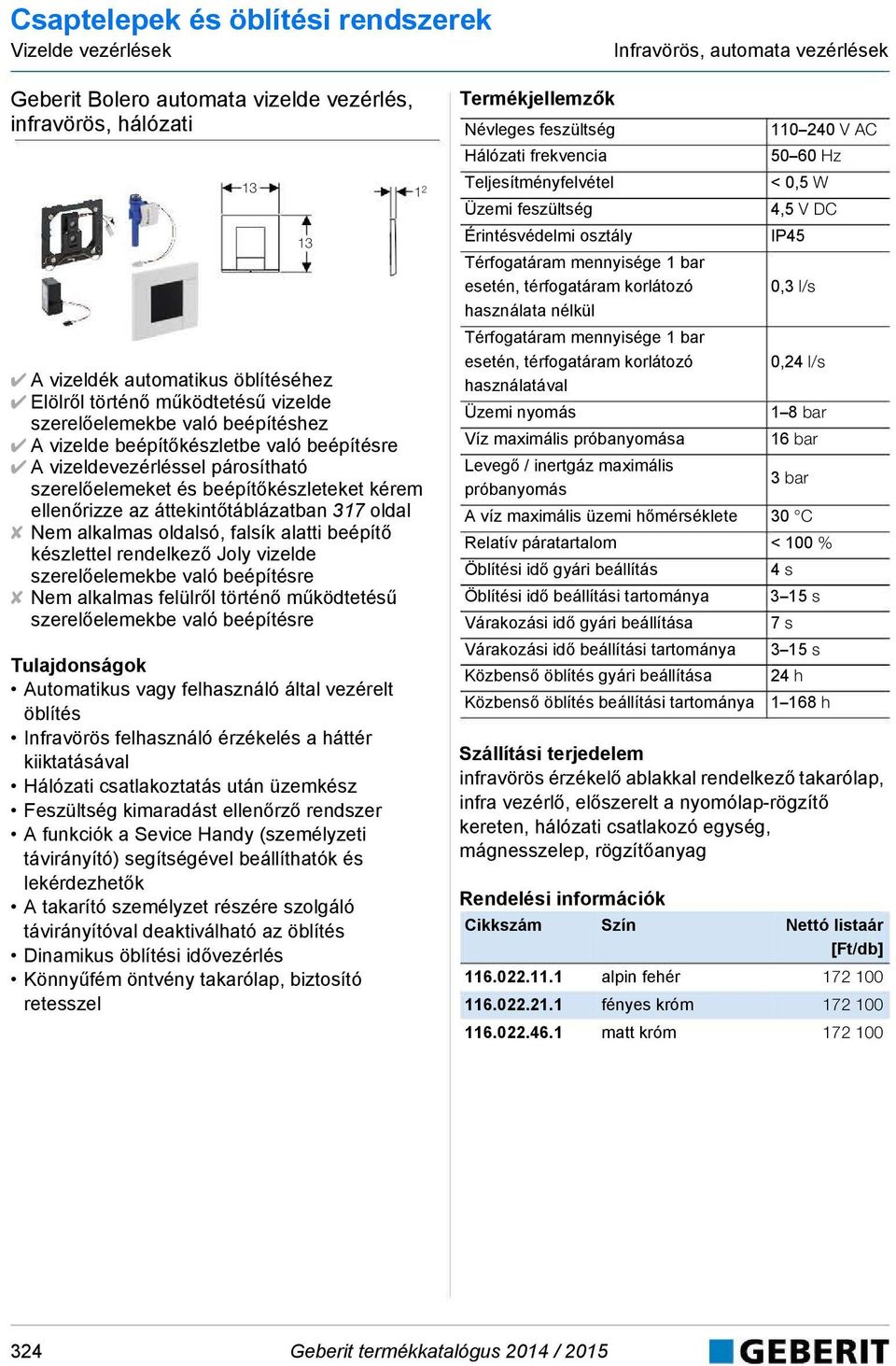

11 Vizelde vezérlések Infravörös, automata vezérlések Geberit Bolero automata vizelde vezérlés, infravörös, hálózati A vizeldék automatikus öblítéséhez Elölről történő működtetésű vizelde szerelőelemekbe való beépítéshez A vizelde beépítőkészletbe való beépítésre A vizeldevezérléssel párosítható szerelőelemeket és beépítőkészleteket kérem ellenőrizze az áttekintőtáblázatban 317 oldal Nem alkalmas oldalsó, falsík alatti beépítő készlettel rendelkező Joly vizelde szerelőelemekbe való beépítésre Nem alkalmas felülről történő működtetésű szerelőelemekbe való beépítésre Automatikus vagy felhasználó által vezérelt öblítés Infravörös felhasználó érzékelés a háttér kiiktatásával Hálózati csatlakoztatás után üzemkész Feszültség kimaradást ellenőrző rendszer A funkciók a Sevice Handy (személyzeti távirányító) segítségével beállíthatók és lekérdezhetők A takarító személyzet részére szolgáló távirányítóval deaktiválható az öblítés Dinamikus öblítési idővezérlés Könnyűfém öntvény takarólap, biztosító retesszel Névleges feszültség V AC Hálózati frekvencia Hz Teljesítményfelvétel < 0,5 W 4,5 V DC Érintésvédelmi osztály IP45 Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó 0,3 l/s használata nélkül Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó 0,24 l/s használatával 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar A víz maximális üzemi hőmérséklete 30 C Relatív páratartalom < 100 % Öblítési idő gyári beállítás 4 s Öblítési idő beállítási tartománya 3 15 s Várakozási idő gyári beállítása 7 s Várakozási idő beállítási tartománya 3 15 s Közbenső öblítés gyári beállítása 24 h Közbenső öblítés beállítási tartománya h infravörös érzékelő ablakkal rendelkező takarólap, infra vezérlő, előszerelt a nyomólap-rögzítő kereten, hálózati csatlakozó egység, mágnesszelep, rögzítőanyag alpin fehér fényes króm matt króm Geberit termékkatalógus 2014 / 2015

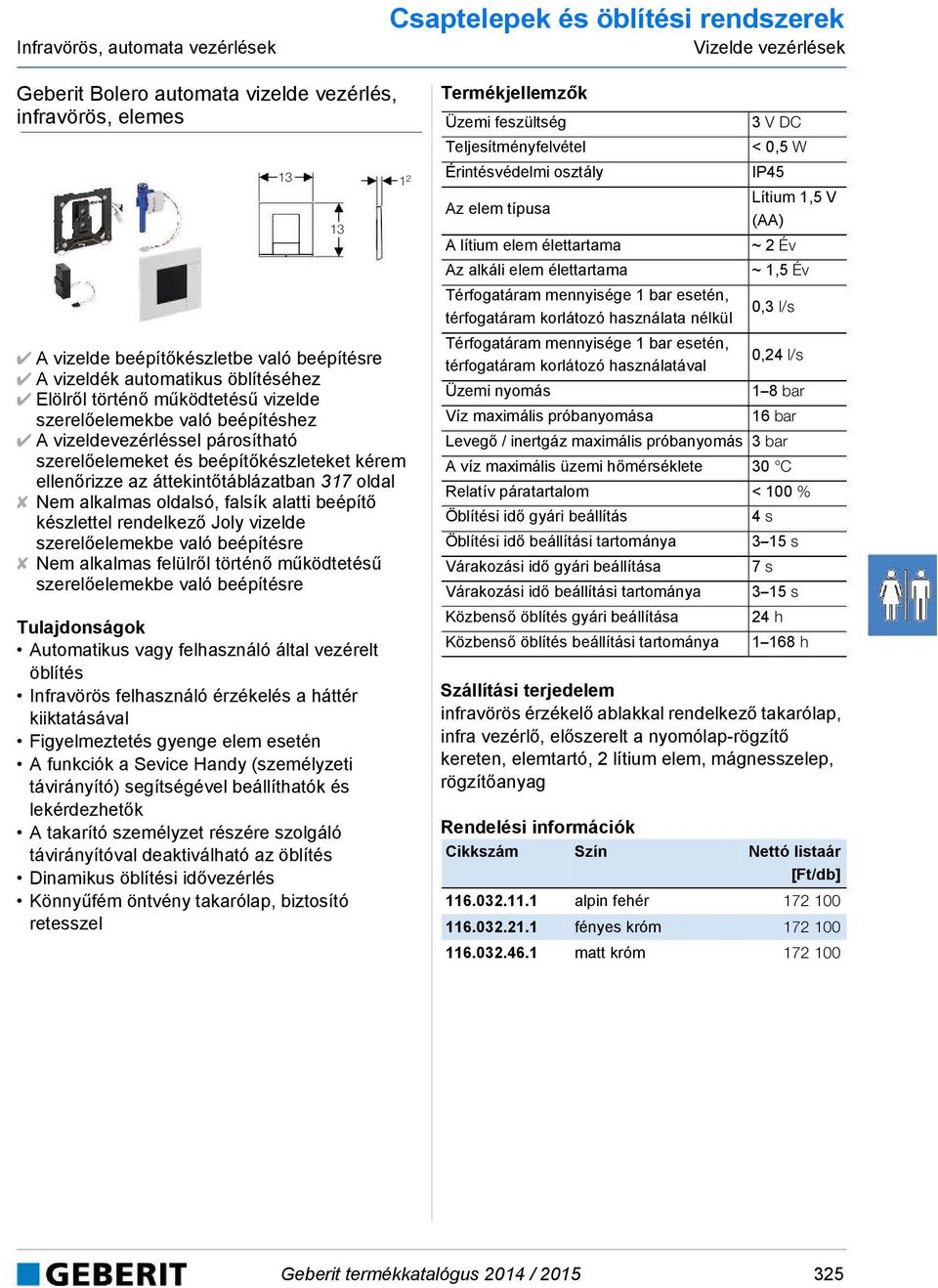

12 Infravörös, automata vezérlések Csaptelepek és öblítési rendszerek Vizelde vezérlések Geberit Bolero automata vizelde vezérlés, infravörös, elemes A vizelde beépítőkészletbe való beépítésre A vizeldék automatikus öblítéséhez Elölről történő működtetésű vizelde szerelőelemekbe való beépítéshez A vizeldevezérléssel párosítható szerelőelemeket és beépítőkészleteket kérem ellenőrizze az áttekintőtáblázatban 317 oldal Nem alkalmas oldalsó, falsík alatti beépítő készlettel rendelkező Joly vizelde szerelőelemekbe való beépítésre Nem alkalmas felülről történő működtetésű szerelőelemekbe való beépítésre Automatikus vagy felhasználó által vezérelt öblítés Infravörös felhasználó érzékelés a háttér kiiktatásával Figyelmeztetés gyenge elem esetén A funkciók a Sevice Handy (személyzeti távirányító) segítségével beállíthatók és lekérdezhetők A takarító személyzet részére szolgáló távirányítóval deaktiválható az öblítés Dinamikus öblítési idővezérlés Könnyűfém öntvény takarólap, biztosító retesszel V DC Teljesítményfelvétel < 0,5 W Érintésvédelmi osztály IP45 Az elem típusa Lítium 1,5 V (AA) A lítium elem élettartama ~ 2 Év Az alkáli elem élettartama ~ 1,5 Év Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használata nélkül 0,3 l/s Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használatával 0,24 l/s 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar A víz maximális üzemi hőmérséklete 30 C Relatív páratartalom < 100 % Öblítési idő gyári beállítás 4 s Öblítési idő beállítási tartománya 3 15 s Várakozási idő gyári beállítása 7 s Várakozási idő beállítási tartománya 3 15 s Közbenső öblítés gyári beállítása 24 h Közbenső öblítés beállítási tartománya h infravörös érzékelő ablakkal rendelkező takarólap, infra vezérlő, előszerelt a nyomólap-rögzítő kereten, elemtartó, 2 lítium elem, mágnesszelep, rögzítőanyag alpin fehér fényes króm matt króm Geberit termékkatalógus 2014 /

13 Vizelde vezérlések Infravörös, automata vezérlések Geberit Tango automata vizelde vezérlés, infravörös, hálózati A vizelde beépítőkészletbe való beépítésre A vizeldék automatikus öblítéséhez Elölről történő működtetésű vizelde szerelőelemekbe való beépítéshez A vizeldevezérléssel párosítható szerelőelemeket és beépítőkészleteket kérem ellenőrizze az áttekintőtáblázatban 317 oldal Nem alkalmas oldalsó, falsík alatti beépítő készlettel rendelkező Joly vizelde szerelőelemekbe való beépítésre Nem alkalmas felülről történő működtetésű szerelőelemekbe való beépítésre Automatikus vagy felhasználó által vezérelt öblítés Infravörös felhasználó érzékelés a háttér kiiktatásával Hálózati csatlakoztatás után üzemkész Feszültség kimaradást ellenőrző rendszer A funkciók a Sevice Handy (személyzeti távirányító) segítségével beállíthatók és lekérdezhetők A takarító személyzet részére szolgáló távirányítóval deaktiválható az öblítés Dinamikus öblítési idővezérlés Könnyűfém öntvény takarólap, biztosító retesszel Névleges feszültség V AC Hálózati frekvencia Hz Teljesítményfelvétel < 0,5 W 4,5 V DC Érintésvédelmi osztály IP45 Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó 0,3 l/s használata nélkül Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó 0,24 l/s használatával 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar A víz maximális üzemi hőmérséklete 30 C Relatív páratartalom < 100 % Öblítési idő gyári beállítás 4 s Öblítési idő beállítási tartománya 3 15 s Várakozási idő gyári beállítása 7 s Várakozási idő beállítási tartománya 3 15 s Közbenső öblítés gyári beállítása 24 h Közbenső öblítés beállítási tartománya h infravörös érzékelő ablakkal rendelkező takarólap, infra vezérlő, előszerelt a nyomólap-rögzítő kereten, hálózati csatlakozó egység, mágnesszelep, rögzítőanyag alpin fehér fényes króm matt króm Geberit termékkatalógus 2014 / 2015

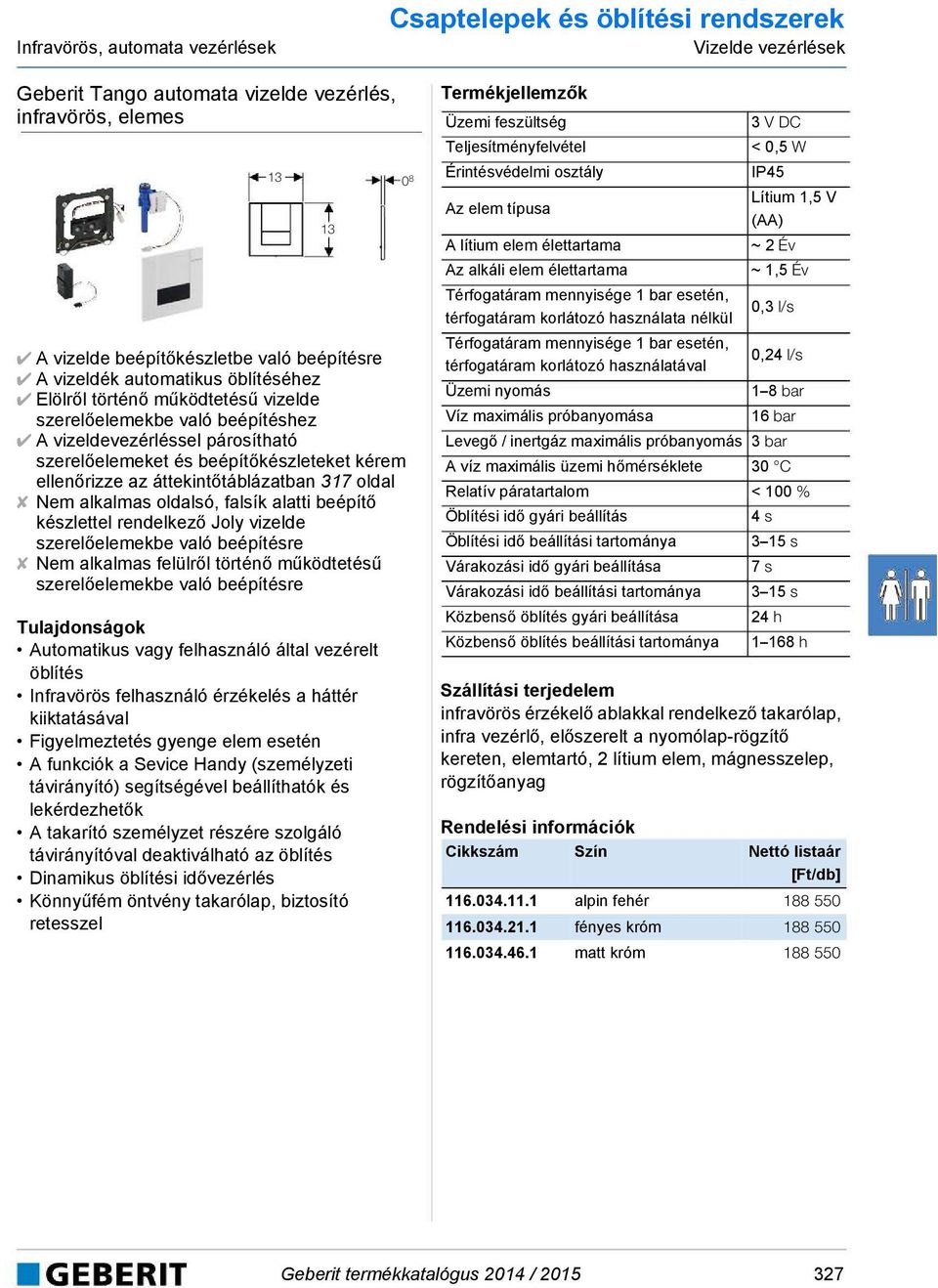

14 Infravörös, automata vezérlések Csaptelepek és öblítési rendszerek Vizelde vezérlések Geberit Tango automata vizelde vezérlés, infravörös, elemes A vizelde beépítőkészletbe való beépítésre A vizeldék automatikus öblítéséhez Elölről történő működtetésű vizelde szerelőelemekbe való beépítéshez A vizeldevezérléssel párosítható szerelőelemeket és beépítőkészleteket kérem ellenőrizze az áttekintőtáblázatban 317 oldal Nem alkalmas oldalsó, falsík alatti beépítő készlettel rendelkező Joly vizelde szerelőelemekbe való beépítésre Nem alkalmas felülről történő működtetésű szerelőelemekbe való beépítésre Automatikus vagy felhasználó által vezérelt öblítés Infravörös felhasználó érzékelés a háttér kiiktatásával Figyelmeztetés gyenge elem esetén A funkciók a Sevice Handy (személyzeti távirányító) segítségével beállíthatók és lekérdezhetők A takarító személyzet részére szolgáló távirányítóval deaktiválható az öblítés Dinamikus öblítési idővezérlés Könnyűfém öntvény takarólap, biztosító retesszel Teljesítményfelvétel Érintésvédelmi osztály Az elem típusa A lítium elem élettartama Az alkáli elem élettartama 3 V DC < 0,5 W IP45 Lítium 1,5 V (AA) ~ 2 Év ~ 1,5 Év Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használata nélkül 0,3 l/s Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használatával 0,24 l/s 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar A víz maximális üzemi hőmérséklete 30 C Relatív páratartalom < 100 % Öblítési idő gyári beállítás 4 s Öblítési idő beállítási tartománya 3 15 s Várakozási idő gyári beállítása 7 s Várakozási idő beállítási tartománya 3 15 s Közbenső öblítés gyári beállítása 24 h Közbenső öblítés beállítási tartománya h infravörös érzékelő ablakkal rendelkező takarólap, infra vezérlő, előszerelt a nyomólap-rögzítő kereten, elemtartó, 2 lítium elem, mágnesszelep, rögzítőanyag alpin fehér fényes króm matt króm Geberit termékkatalógus 2014 /

15 Vizelde vezérlések Infravörös, automata vezérlések Geberit Sigma10 automata vizelde vezérlés, infravörös, hálózati A vizelde beépítőkészletbe való beépítésre A vizeldék automatikus öblítéséhez Elölről történő működtetésű vizelde szerelőelemekbe való beépítéshez A vizeldevezérléssel párosítható szerelőelemeket és beépítőkészleteket kérem ellenőrizze az áttekintőtáblázatban 317 oldal Nem alkalmas oldalsó, falsík alatti beépítő készlettel rendelkező Joly vizelde szerelőelemekbe való beépítésre Nem alkalmas felülről történő működtetésű szerelőelemekbe való beépítésre Automatikus vagy felhasználó által vezérelt öblítés Infravörös felhasználó érzékelés a háttér kiiktatásával Hálózati csatlakoztatás után üzemkész Feszültség kimaradást ellenőrző rendszer A funkciók a Sevice Handy (személyzeti távirányító) segítségével beállíthatók és lekérdezhetők A takarító személyzet részére szolgáló távirányítóval deaktiválható az öblítés Dinamikus öblítési idővezérlés Könnyűfém öntvény takarólap, biztosító retesszel Névleges feszültség V AC Hálózati frekvencia Hz Teljesítményfelvétel < 0,5 W 4,5 V DC Érintésvédelmi osztály IP45 Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó 0,3 l/s használata nélkül Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó 0,24 l/s használatával 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar A víz maximális üzemi hőmérséklete 30 C Relatív páratartalom < 100 % Öblítési idő gyári beállítás 4 s Öblítési idő beállítási tartománya 3 15 s Várakozási idő gyári beállítása 7 s Várakozási idő beállítási tartománya 3 15 s Közbenső öblítés gyári beállítása 24 h Közbenső öblítés beállítási tartománya h infravörös érzékelő ablakkal rendelkező takarólap, infra vezérlő, előszerelt a nyomólap-rögzítő kereten, hálózati csatlakozó egység, mágnesszelep, rögzítőanyag KH.1 fényes króm / matt króm / fényes króm KJ.1 fehér / fényes króm / fehér KK.1 fehér / aranyozott / fehér KL.1 fehér / matt króm / matt króm KM.1 fekete / fényes króm / fekete KN.1 matt króm / fényes króm / matt króm 328 Geberit termékkatalógus 2014 / 2015

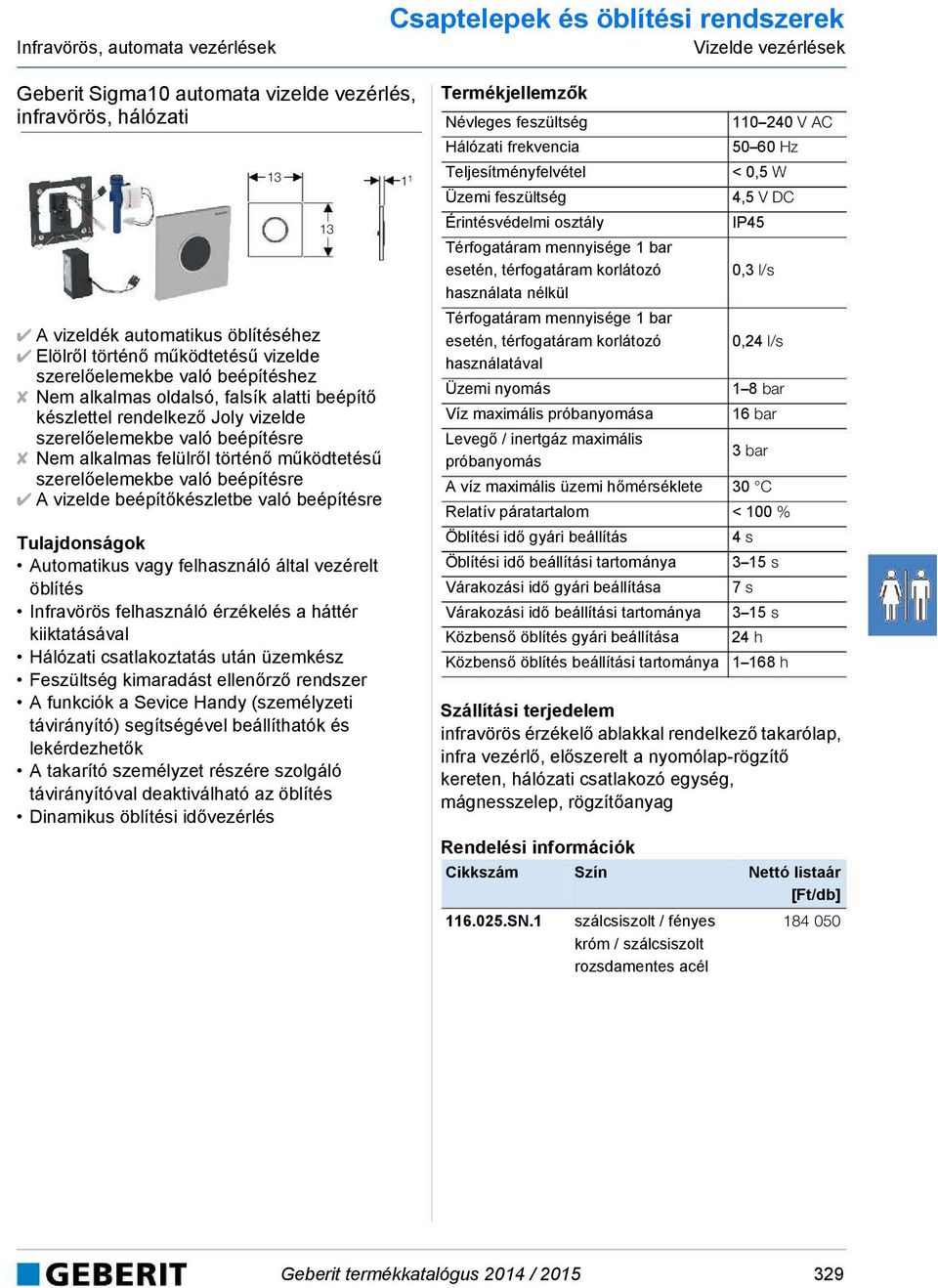

16 Infravörös, automata vezérlések Csaptelepek és öblítési rendszerek Vizelde vezérlések Geberit Sigma10 automata vizelde vezérlés, infravörös, hálózati A vizeldék automatikus öblítéséhez Elölről történő működtetésű vizelde szerelőelemekbe való beépítéshez Nem alkalmas oldalsó, falsík alatti beépítő készlettel rendelkező Joly vizelde szerelőelemekbe való beépítésre Nem alkalmas felülről történő működtetésű szerelőelemekbe való beépítésre A vizelde beépítőkészletbe való beépítésre Automatikus vagy felhasználó által vezérelt öblítés Infravörös felhasználó érzékelés a háttér kiiktatásával Hálózati csatlakoztatás után üzemkész Feszültség kimaradást ellenőrző rendszer A funkciók a Sevice Handy (személyzeti távirányító) segítségével beállíthatók és lekérdezhetők A takarító személyzet részére szolgáló távirányítóval deaktiválható az öblítés Dinamikus öblítési idővezérlés Névleges feszültség V AC Hálózati frekvencia Hz Teljesítményfelvétel < 0,5 W 4,5 V DC Érintésvédelmi osztály IP45 Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó 0,3 l/s használata nélkül Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó 0,24 l/s használatával 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar A víz maximális üzemi hőmérséklete 30 C Relatív páratartalom < 100 % Öblítési idő gyári beállítás 4 s Öblítési idő beállítási tartománya 3 15 s Várakozási idő gyári beállítása 7 s Várakozási idő beállítási tartománya 3 15 s Közbenső öblítés gyári beállítása 24 h Közbenső öblítés beállítási tartománya h infravörös érzékelő ablakkal rendelkező takarólap, infra vezérlő, előszerelt a nyomólap-rögzítő kereten, hálózati csatlakozó egység, mágnesszelep, rögzítőanyag SN.1 szálcsiszolt / fényes króm / szálcsiszolt rozsdamentes acél Geberit termékkatalógus 2014 /

17 Vizelde vezérlések Infravörös, automata vezérlések Geberit Sigma10 automata vizelde vezérlés, infravörös, elemes A vizelde beépítőkészletbe való beépítésre A vizeldék automatikus öblítéséhez Elölről történő működtetésű vizelde szerelőelemekbe való beépítéshez A vizeldevezérléssel párosítható szerelőelemeket és beépítőkészleteket kérem ellenőrizze az áttekintőtáblázatban 317 oldal Nem alkalmas oldalsó, falsík alatti beépítő készlettel rendelkező Joly vizelde szerelőelemekbe való beépítésre Nem alkalmas felülről történő működtetésű szerelőelemekbe való beépítésre Automatikus vagy felhasználó által vezérelt öblítés Infravörös felhasználó érzékelés a háttér kiiktatásával Figyelmeztetés gyenge elem esetén A funkciók a Sevice Handy (személyzeti távirányító) segítségével beállíthatók és lekérdezhetők A takarító személyzet részére szolgáló távirányítóval deaktiválható az öblítés Dinamikus öblítési idővezérlés Könnyűfém öntvény takarólap, biztosító retesszel Teljesítményfelvétel Érintésvédelmi osztály Az elem típusa A lítium elem élettartama Az alkáli elem élettartama 3 V DC < 0,5 W IP45 Lítium 1,5 V (AA) ~ 2 Év ~ 1,5 Év Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használata nélkül 0,3 l/s Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használatával 0,24 l/s 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar A víz maximális üzemi hőmérséklete 30 C Relatív páratartalom < 100 % Öblítési idő gyári beállítás 4 s Öblítési idő beállítási tartománya 3 15 s Várakozási idő gyári beállítása 7 s Várakozási idő beállítási tartománya 3 15 s Közbenső öblítés gyári beállítása 24 h Közbenső öblítés beállítási tartománya h infravörös érzékelő ablakkal rendelkező takarólap, infra vezérlő, előszerelt a nyomólap-rögzítő kereten, elemtartó, 2 lítium elem, mágnesszelep, rögzítőanyag KH.1 fényes króm / matt króm / fényes króm KJ.1 fehér / fényes króm / fehér KK.1 fehér / aranyozott / fehér KL.1 fehér / matt króm / matt króm KM.1 fekete / fényes króm / fekete KN.1 matt króm / fényes króm / matt króm 330 Geberit termékkatalógus 2014 / 2015

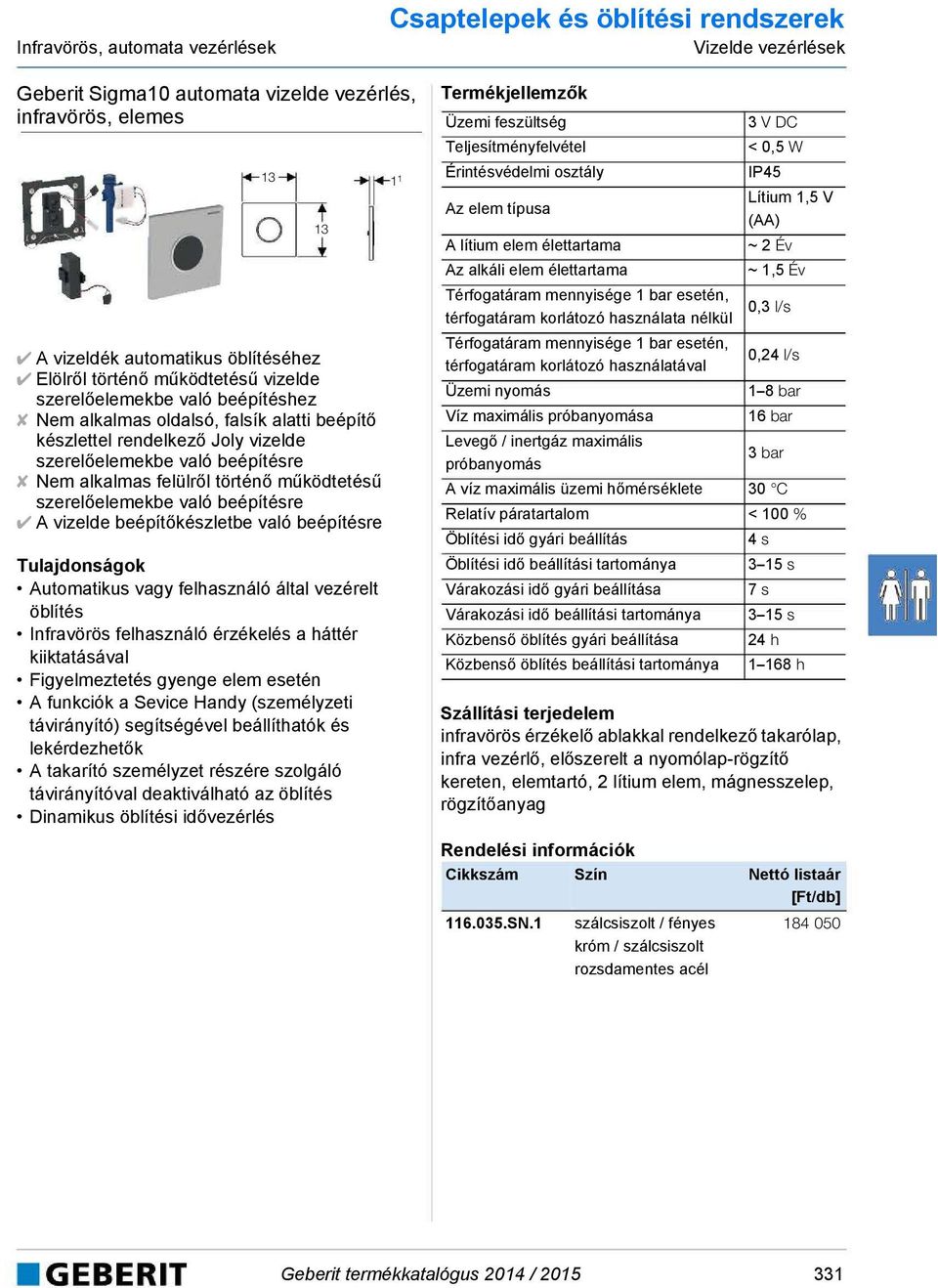

18 Infravörös, automata vezérlések Csaptelepek és öblítési rendszerek Vizelde vezérlések Geberit Sigma10 automata vizelde vezérlés, infravörös, elemes A vizeldék automatikus öblítéséhez Elölről történő működtetésű vizelde szerelőelemekbe való beépítéshez Nem alkalmas oldalsó, falsík alatti beépítő készlettel rendelkező Joly vizelde szerelőelemekbe való beépítésre Nem alkalmas felülről történő működtetésű szerelőelemekbe való beépítésre A vizelde beépítőkészletbe való beépítésre Automatikus vagy felhasználó által vezérelt öblítés Infravörös felhasználó érzékelés a háttér kiiktatásával Figyelmeztetés gyenge elem esetén A funkciók a Sevice Handy (személyzeti távirányító) segítségével beállíthatók és lekérdezhetők A takarító személyzet részére szolgáló távirányítóval deaktiválható az öblítés Dinamikus öblítési idővezérlés Teljesítményfelvétel Érintésvédelmi osztály Az elem típusa A lítium elem élettartama Az alkáli elem élettartama 3 V DC < 0,5 W IP45 Lítium 1,5 V (AA) ~ 2 Év ~ 1,5 Év Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használata nélkül 0,3 l/s Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használatával 0,24 l/s 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar A víz maximális üzemi hőmérséklete 30 C Relatív páratartalom < 100 % Öblítési idő gyári beállítás 4 s Öblítési idő beállítási tartománya 3 15 s Várakozási idő gyári beállítása 7 s Várakozási idő beállítási tartománya 3 15 s Közbenső öblítés gyári beállítása 24 h Közbenső öblítés beállítási tartománya h infravörös érzékelő ablakkal rendelkező takarólap, infra vezérlő, előszerelt a nyomólap-rögzítő kereten, elemtartó, 2 lítium elem, mágnesszelep, rögzítőanyag SN.1 szálcsiszolt / fényes króm / szálcsiszolt rozsdamentes acél Geberit termékkatalógus 2014 /

19 Vizelde vezérlések Infravörös, automata vezérlések Geberit Sigma50 automata vizelde vezérlés, infravörös, hálózati A vizelde beépítőkészletbe való beépítésre A vizeldék automatikus öblítéséhez Elölről történő működtetésű vizelde szerelőelemekbe való beépítéshez A vizeldevezérléssel párosítható szerelőelemeket és beépítőkészleteket kérem ellenőrizze az áttekintőtáblázatban 317 oldal Nem alkalmas oldalsó, falsík alatti beépítő készlettel rendelkező Joly vizelde szerelőelemekbe való beépítésre Nem alkalmas felülről történő működtetésű szerelőelemekbe való beépítésre Automatikus vagy felhasználó által vezérelt öblítés Infravörös felhasználó érzékelés a háttér kiiktatásával Hálózati csatlakoztatás után üzemkész Feszültség kimaradást ellenőrző rendszer A funkciók a Sevice Handy (személyzeti távirányító) segítségével beállíthatók és lekérdezhetők A takarító személyzet részére szolgáló távirányítóval deaktiválható az öblítés Dinamikus öblítési idővezérlés Könnyűfém öntvény takarólap, biztosító retesszel Névleges feszültség V AC Hálózati frekvencia Hz Teljesítményfelvétel < 0,5 W 4,5 V DC Érintésvédelmi osztály IP45 Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó 0,3 l/s használata nélkül Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó 0,24 l/s használatával 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar A víz maximális üzemi hőmérséklete 30 C Relatív páratartalom < 100 % Öblítési idő gyári beállítás 4 s Öblítési idő beállítási tartománya 3 15 s Várakozási idő gyári beállítása 7 s Várakozási idő beállítási tartománya 3 15 s Közbenső öblítés gyári beállítása 24 h Közbenső öblítés beállítási tartománya h infravörös érzékelő ablakkal rendelkező takarólap, infra vezérlő, előszerelt a nyomólap-rögzítő kereten, hálózati csatlakozó egység, mágnesszelep, rögzítőanyag GH.1 fényezett króm Geberit termékkatalógus 2014 / 2015

20 Infravörös, automata vezérlések Csaptelepek és öblítési rendszerek Vizelde vezérlések Geberit Sigma50 automata vizelde vezérlés, infravörös, elemes A vizelde beépítőkészletbe való beépítésre A vizeldék automatikus öblítéséhez Elölről történő működtetésű vizelde szerelőelemekbe való beépítéshez A vizeldevezérléssel párosítható szerelőelemeket és beépítőkészleteket kérem ellenőrizze az áttekintőtáblázatban 317 oldal Nem alkalmas oldalsó, falsík alatti beépítő készlettel rendelkező Joly vizelde szerelőelemekbe való beépítésre Nem alkalmas felülről történő működtetésű szerelőelemekbe való beépítésre Automatikus vagy felhasználó által vezérelt öblítés Infravörös felhasználó érzékelés a háttér kiiktatásával Figyelmeztetés gyenge elem esetén A funkciók a Sevice Handy (személyzeti távirányító) segítségével beállíthatók és lekérdezhetők A takarító személyzet részére szolgáló távirányítóval deaktiválható az öblítés Dinamikus öblítési idővezérlés Könnyűfém öntvény takarólap, biztosító retesszel Teljesítményfelvétel Érintésvédelmi osztály Az elem típusa A lítium elem élettartama Az alkáli elem élettartama 3 V DC < 0,5 W IP45 Lítium 1,5 V (AA) ~ 2 Év ~ 1,5 Év Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használata nélkül 0,3 l/s Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használatával 0,24 l/s 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar A víz maximális üzemi hőmérséklete 30 C Relatív páratartalom < 100 % Öblítési idő gyári beállítás 4 s Öblítési idő beállítási tartománya 3 15 s Várakozási idő gyári beállítása 7 s Várakozási idő beállítási tartománya 3 15 s Közbenső öblítés gyári beállítása 24 h Közbenső öblítés beállítási tartománya h infravörös érzékelő ablakkal rendelkező takarólap, infra vezérlő, előszerelt a nyomólap-rögzítő kereten, elemtartó, 2 lítium elem, mágnesszelep, rögzítőanyag GH.1 fényezett króm Geberit termékkatalógus 2014 /

21 Vizelde vezérlések Infravörös, automata vezérlések Geberit rejtett vizelde vezérlés, hálózati, univerzális A vizeldék automatikus öblítéséhez A vizelde beépítőkészletbe való beépítésre Nem alkalmas oldalsó, falsík alatti beépítő készlettel rendelkező Joly vizelde szerelőelemekbe való beépítésre Nem alkalmas elektronikus vagy pneumatikus működtetésű szerelőelemekbe való beépítésre Automatikus öblítés Láthatatlan használatérzékelő Vandálbiztos Nem érzékeny az idegen hatásokra Elektromos energia ellátás hálózati csatlakozáson keresztül Hálózati csatlakoztatás után üzemkész Öblítési idő beállítható A funkciók a Sevice Handy (személyzeti távirányító) segítségével beállíthatók és lekérdezhetők A takarító személyzet részére szolgáló távirányítóval deaktiválható az öblítés Névleges feszültség V AC Hálózati frekvencia Hz Teljesítményfelvétel < 1 W 4,5 V DC Érintésvédelmi osztály IP45 Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használata 0,3 l/s nélkül Térfogatáram mennyisége 1 bar esetén, 0,24 l/s térfogatáram korlátozó használatával 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar A víz maximális üzemi hőmérséklete 30 C Relatív páratartalom 95 % Öblítési idő gyári beállítás 4 s Öblítési idő beállítási tartománya 3 15 s Közbenső öblítés gyári beállítása 24 h Közbenső öblítés beállítási tartománya h mágnesszelep, hálózati csatlakozó egység, elektronikai modul, előszerelt a nyomólap-rögzítő kereten, szenzoros rögzíthető szifon, spriccelés elleni védőlap, rögzítőanyag Cikkszám Nettó listaár Geberit termékkatalógus 2014 / 2015

22 Infravörös, automata vezérlések Csaptelepek és öblítési rendszerek Vizelde vezérlések Geberit rejtett vizelde vezérlés, hálózati, Tamaro A vizeldék automatikus öblítéséhez A vizeldék automatikus és rejtett működtetéséhez A vizelde beépítőkészletbe való beépítésre Nem alkalmas oldalsó, falsík alatti beépítő készlettel rendelkező Joly vizelde szerelőelemekbe való beépítésre Nem alkalmas elektronikus vagy pneumatikus működtetésű szerelőelemekbe való beépítésre Automatikus öblítés Láthatatlan használatérzékelő Vandálbiztos Nem érzékeny az idegen hatásokra Elektromos energia ellátás hálózati csatlakozáson keresztül Hálózati csatlakoztatás után üzemkész Öblítési idő beállítható A funkciók a Sevice Handy (személyzeti távirányító) segítségével beállíthatók és lekérdezhetők A takarító személyzet részére szolgáló távirányítóval deaktiválható az öblítés Névleges feszültség V AC Hálózati frekvencia Hz Teljesítményfelvétel < 1 W 4,5 V DC Érintésvédelmi osztály IP45 Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó 0,3 l/s használata nélkül Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó 0,24 l/s használatával 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar A víz maximális üzemi hőmérséklete 30 C Relatív páratartalom 95 % Öblítési idő gyári beállítás 4 s Öblítési idő beállítási tartománya 3 15 s Közbenső öblítés gyári beállítása 24 h Közbenső öblítés beállítási tartománya h mágnesszelep, hálózati csatlakozó egység, elektronikai modul, előszerelt a nyomólap-rögzítő kereten, szenzoros rögzíthető szifon, spriccelés elleni védőlap, rögzítőanyag Cikkszám Nettó listaár Geberit termékkatalógus 2014 /

23 Vizelde vezérlések Pneumatikus kézi vezérlések Pneumatikus kézi vezérlések Pneumatikus kézi vezérlések Geberit Sigma01 pneumatikus vizelde vezérlés alpin fehér magasfényű krómozott matt króm Vizeldék manuális öblítésvezérlésére Elölről történő működtetésű vizelde szerelőelemekbe való beépítéshez Felülről történő működtetésű vizelde szerelőelemekbe való beépítéshez A vizelde beépítőkészletbe való beépítésre Manuális öblítőtartály működtetés Csekély nyomóerő Öblítés a nyomógomb elengedésekor Öblítési idő beállítás légfúvókák segítségével (pneumatikus) Műanyag nyomólap, biztosító retesszel Működtető erő < 12 N Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használata nélkül 0,3 l/s Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használatával 0,24 l/s 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar A víz maximális üzemi hőmérséklete 30 C Relatív páratartalom < 100 % Öblítési idő beállítási tartománya 4 / 8 / 12 s működtető lemez, pneumatikus vezérlő, előszerelt a nyomólap-rögzítő kereten, pneumatikaszelep, rögzítőanyag 336 Geberit termékkatalógus 2014 / 2015

24 Pneumatikus kézi vezérlések Csaptelepek és öblítési rendszerek Vizelde vezérlések Geberit Bolero pneumatikus vizelde vezérlés alpin fehér fényes króm matt króm A vizelde beépítőkészletbe való beépítésre Vizeldék manuális öblítésvezérlésére Elölről történő működtetésű vizelde szerelőelemekbe való beépítéshez Felülről történő működtetésű vizelde szerelőelemekbe való beépítéshez A vizeldevezérléssel párosítható szerelőelemeket és beépítőkészleteket kérem ellenőrizze az áttekintőtáblázatban 317 oldal Csekély nyomóerő Öblítés a nyomógomb elengedésekor Öblítési idő beállítás légfúvókák segítségével (pneumatikus) Műanyag nyomólap, biztosító retesszel Működtető erő < 12 N Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használata nélkül 0,3 l/s Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használatával 0,24 l/s 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar A víz maximális üzemi hőmérséklete 30 C Relatív páratartalom < 100 % Öblítési idő beállítási tartománya 4 / 8 / 12 s működtető lemez, pneumatikus vezérlő, előszerelt a nyomólap-rögzítő kereten, pneumatikaszelep, rögzítőanyag Geberit termékkatalógus 2014 /

25 Vizelde vezérlések Pneumatikus kézi vezérlések Geberit Tango pneumatikus vizelde vezérlés alpin fehér fényes króm matt króm A vizelde beépítőkészletbe való beépítésre Vizeldék manuális öblítésvezérlésére Elölről történő működtetésű vizelde szerelőelemekbe való beépítéshez Felülről történő működtetésű vizelde szerelőelemekbe való beépítéshez A vizeldevezérléssel párosítható szerelőelemeket és beépítőkészleteket kérem ellenőrizze az áttekintőtáblázatban 317 oldal Csekély nyomóerő Öblítés a nyomógomb elengedésekor Öblítési idő beállítás légfúvókák segítségével (pneumatikus) Könnyűfém öntvény nyomólap, biztosító retesszel Működtető erő < 12 N Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használata nélkül 0,3 l/s Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használatával 0,24 l/s 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar A víz maximális üzemi hőmérséklete 30 C Relatív páratartalom < 100 % Öblítési idő beállítási tartománya 4 / 8 / 12 s működtető lemez, pneumatikus vezérlő, előszerelt a nyomólap-rögzítő kereten, pneumatikaszelep, rögzítőanyag 338 Geberit termékkatalógus 2014 / 2015

26 Pneumatikus kézi vezérlések Csaptelepek és öblítési rendszerek Vizelde vezérlések Geberit Sigma10 pneumatikus vizelde vezérlés A vizelde beépítőkészletbe való beépítésre Vizeldék manuális öblítésvezérlésére Elölről történő működtetésű vizelde szerelőelemekbe való beépítéshez Felülről történő működtetésű vizelde szerelőelemekbe való beépítéshez A vizeldevezérléssel párosítható szerelőelemeket és beépítőkészleteket kérem ellenőrizze az áttekintőtáblázatban 317 oldal Cikkszám Szín Nettó listaár KH.1 fényes króm / matt króm / fényes króm KJ.1 fehér / fényes króm / fehér KK.1 fehér / aranyozott / fehér KL.1 fehér / matt króm / matt króm KM.1 fekete / fényes króm / fekete KN.1 matt króm / fényes króm / matt króm Csekély nyomóerő Öblítés a nyomógomb elengedésekor Öblítési idő beállítás légfúvókák segítségével (pneumatikus) Műanyag nyomólap, biztosító retesszel Működtető erő < 12 N Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használata nélkül 0,3 l/s Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használatával 0,24 l/s 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar A víz maximális üzemi hőmérséklete 30 C Relatív páratartalom < 100 % Öblítési idő beállítási tartománya 4 / 8 / 12 s működtető lemez, pneumatikus vezérlő, előszerelt a nyomólap-rögzítő kereten, pneumatikaszelep, rögzítőanyag Geberit termékkatalógus 2014 /

27 Vizelde vezérlések Pneumatikus kézi vezérlések Geberit Sigma10 pneumatikus vizelde vezérlés SN.1 szálcsiszolt / fényes króm / szálcsiszolt rozsdamentes acél A vizelde beépítőkészletbe való beépítésre Vizeldék manuális öblítésvezérlésére Elölről történő működtetésű vizelde szerelőelemekbe való beépítéshez Felülről történő működtetésű vizelde szerelőelemekbe való beépítéshez Manuális öblítőtartály működtetés Csekély nyomóerő Öblítés a nyomógomb elengedésekor Öblítési idő beállítás légfúvókák segítségével (pneumatikus) Rozsdamentes acél nyomólap, biztosító retesszel Működtető erő < 12 N Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használata nélkül 0,3 l/s Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használatával 0,24 l/s 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar A víz maximális üzemi hőmérséklete 30 C Relatív páratartalom < 100 % Öblítési idő beállítási tartománya 4 / 8 / 12 s működtető lemez, pneumatikus vezérlő, előszerelt a nyomólap-rögzítő kereten, pneumatikaszelep, rögzítőanyag 340 Geberit termékkatalógus 2014 / 2015

28 Pneumatikus kézi vezérlések Csaptelepek és öblítési rendszerek Vizelde vezérlések Geberit pneumatikus vizelde vezérlés, Sigma50 dizájn Vizeldék manuális öblítésvezérlésére Elölről történő működtetésű vizelde szerelőelemekbe való beépítéshez Felülről történő működtetésű vizelde szerelőelemekbe való beépítéshez A vizelde beépítőkészletbe való beépítésre Cikkszám Szín Nettó listaár alpin fehér DW.5 mélyfekete RAL SD.5 sötétített tükör SE.5 zöld tejüveg SQ.5 barna üveg GH.5 fényezett króm felhasználó definiált Manuális öblítőtartály működtetés Csekély nyomóerő Öblítés a nyomógomb elengedésekor Öblítési idő beállítás légfúvókák segítségével (pneumatikus) Könnyűfém öntvény nyomólap, biztosító retesszel Működtető erő < 12 N Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használata nélkül 0,3 l/s Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használatával 0,24 l/s 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar A víz maximális üzemi hőmérséklete 30 C Relatív páratartalom < 100 % Öblítési idő beállítási tartománya 4 / 8 / 12 s működtető lemez, pneumatikus vezérlő, előszerelt a nyomólap-rögzítő kereten, pneumatikaszelep, rögzítőanyag Geberit termékkatalógus 2014 /

29 Vizelde vezérlések Pneumatikus kézi vezérlések Geberit Sigma50 pneumatikus vizelde vezérlés felhasználó definiált Vizeldék manuális öblítésvezérlésére Elölről történő működtetésű vizelde szerelőelemekbe való beépítéshez Felülről történő működtetésű vizelde szerelőelemekbe való beépítéshez A vizelde beépítőkészletbe való beépítésre A vizeldevezérléssel párosítható szerelőelemeket és beépítőkészleteket kérem ellenőrizze az áttekintőtáblázatban 317 oldal Manuális öblítőtartály működtetés Csekély nyomóerő Öblítés a nyomógomb elengedésekor Öblítési idő beállítás légfúvókák segítségével (pneumatikus) Könnyűfém öntvény nyomólap, biztosító retesszel Működtető erő < 12 N Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használata nélkül 0,3 l/s Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használatával 0,24 l/s 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar A víz maximális üzemi hőmérséklete 30 C Relatív páratartalom < 100 % Öblítési idő beállítási tartománya 4 / 8 / 12 s működtető lemez, pneumatikus vezérlő, előszerelt a nyomólap-rögzítő kereten, pneumatikaszelep, rögzítőanyag 342 Geberit termékkatalógus 2014 / 2015

30 Kiegészítők vizelde vezérlésekhez Csaptelepek és öblítési rendszerek Vizelde vezérlések Kiegészítõk vizelde vezérlésekhez Kiegészítők vizelde vezérlésekhez Beépítőkészlet Geberit vizelde vezérléshez Cikkszám Nettó listaár R 1 / Falsík alatti kivitel hagyományos falba való felszereléshez A vizeldevezérléssel párosítható szerelőelemeket és beépítőkészleteket kérem ellenőrizze az áttekintőtáblázatban 317 oldal Pneumatikus Geberit vizelde vezérlésekre, 13 x 13 cm méretű takarólaphoz Vízcsatlakozás fent középen Vízcsatlakozás 1/2" (kompatibilis a MeplaFix adapterrel) Vízcsatlakozás szerszám nélkül csatlakoztatható Zárószerelvény fojtószeleppel Előszerelt védőcső az öblítőcső megvezetésére Elektromos sorkapoccsal felszerelt Az építési törmelék elleni védőfedél védi a csempézősablont nedvességtől és a kosztól Csempézősablon méretre vágható Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használata nélkül 0,3 l/s Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használatával 0,24 l/s 1 8 bar Víz maximális próbanyomása 16 bar Relatív páratartalom 95 % A víz maximális üzemi hőmérséklete 30 C beépítő doboz, elzárószelep, védőcső és elektromos sorkapocs, csempézősablon fedéllel, R 1/2" KM méretű vízcsatlakozás Geberit termékkatalógus 2014 /

31 Vizelde vezérlések Kiegészítők vizelde vezérlésekhez Beépítőkészlet Geberit vizelde vezérléshez öblítőcsővel, Tamaro 15 R 1 / beépítő doboz, elzárószelep, védőcső és elektromos sorkapocs, csempézősablon fedéllel, vízcsatlakozás, R 1/2" MeplaFix adapterrel, öblítőcső és G1" öblítő könyökcső Cikkszám Nettó listaár Falsík alatti kivitel hagyományos falba való felszereléshez A vizeldevezérléssel párosítható szerelőelemeket és beépítőkészleteket kérem ellenőrizze az áttekintőtáblázatban 317 oldal Pneumatikus Geberit vizelde vezérlésekre, 13 x 13 cm méretű takarólaphoz Vízcsatlakozás fent középen Vízcsatlakozás 1/2" (kompatibilis a MeplaFix adapterrel) Vízcsatlakozás szerszám nélkül csatlakoztatható Vízcsatlakozás tömítéssel Zárószerelvény fojtószeleppel Előszerelt védőcső az öblítőcső megvezetésére Elektromos sorkapoccsal felszerelt Az építési törmelék elleni védőfedél védi a csempézősablont nedvességtől és a kosztól Csempézősablon méretre vágható Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használata nélkül 0,3 l/s Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használatával 0,24 l/s 1 8 bar Víz maximális próbanyomása 16 bar Relatív páratartalom 95 % A víz maximális üzemi hőmérséklete 30 C 344 Geberit termékkatalógus 2014 / 2015

32 Kiegészítők vizelde vezérlésekhez Csaptelepek és öblítési rendszerek Vizelde vezérlések Beépítőkészlet Geberit vizelde vezérléshez öblítőcsővel, univerzális R 1 / beépítő doboz, elzárószelep, védőcső és elektromos sorkapocs, csempézősablon fedéllel, R 1/2" KM méretű vízcsatlakozás, d32 öblítőcső Cikkszám Nettó listaár max. 61 Falsík alatti kivitel hagyományos falba való felszereléshez A vizeldevezérléssel párosítható szerelőelemeket és beépítőkészleteket kérem ellenőrizze az áttekintőtáblázatban 317 oldal Pneumatikus Geberit vizelde vezérlésekre, 13 x 13 cm méretű takarólaphoz Vízcsatlakozás fent középen Vízcsatlakozás 1/2" (kompatibilis a MeplaFix adapterrel) Vízcsatlakozás szerszám nélkül csatlakoztatható Vízcsatlakozás tömítéssel Zárószerelvény fojtószeleppel Előszerelt védőcső az öblítőcső megvezetésére Elektromos sorkapoccsal felszerelt Az építési törmelék elleni védőfedél védi a csempézősablont nedvességtől és a kosztól Csempézősablon méretre vágható Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használata nélkül 0,3 l/s Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használatával 0,24 l/s 1 8 bar Víz maximális próbanyomása 16 bar Relatív páratartalom 95 % A víz maximális üzemi hőmérséklete 30 C Geberit termékkatalógus 2014 /

33 Vizelde vezérlések Kiegészítők vizelde vezérlésekhez Falsík alatti öblítőcső Geberit vizelde vezérléshez, Tamaro d X G L A Alapanyag PE vörösöntvény Cikkszám dø G A X L Szín Nettó listaár [mm] [''] [cm] [cm] [cm] , fekete Geberit bekötöcső vizeldéhez, d32 d di Vizeldéhez Alapanyag PE tömítés Cikkszám dø diø Szín Nettó listaár [mm] [mm] fekete Geberit termékkatalógus 2014 / 2015

34 Kiegészítők vizelde vezérlésekhez Csaptelepek és öblítési rendszerek Vizelde vezérlések Geberit falon kívüli beömlőkészlet vizeldéhez G 25 d Cikkszám dø [mm] G [''] Szín Nettó listaár magasfényű krómozott Geberit termékkatalógus 2014 /

35 Vizelde vezérlések Basic infravörös vezérlések Basic infravörös vezérlések Basic infravörös, automata vezérlések Geberit Basic automata vizelde vezérlés, infravörös, hálózati, fém fedlappal A vizelde beépítőkészletbe való beépítésre A vizeldék automatikus öblítéséhez Elölről történő működtetésű vizelde szerelőelemekbe való beépítéshez Nem alkalmas oldalsó, falsík alatti beépítő készlettel rendelkező Joly vizelde szerelőelemekbe való beépítésre Nem alkalmas felülről történő működtetésű szerelőelemekbe való beépítésre Automatikus vagy felhasználó által vezérelt öblítés Infravörös felhasználó érzékelés a háttér kiiktatásával Hálózati csatlakoztatás után üzemkész Feszültség kimaradást ellenőrző rendszer Az öblítőtartály működtetés a Service Handy (személyzeti távirányító) segítségével beállítható és lekérdezhetők a beállítások A takarító személyzet részére szolgáló távirányítóval deaktiválható az öblítés Dinamikus öblítési idővezérlés Elektromos energia ellátás hálózati csatlakozó egységen keresztül Könnyűfém öntvény takarólap, biztosító retesszel Névleges feszültség V AC Hálózati frekvencia Hz Teljesítményfelvétel < 0,5 W 4,5 V DC Érintésvédelmi osztály IP45 Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használata nélkül 0,3 l/s Térfogatáram mennyisége 1 bar esetén, térfogatáram korlátozó használatával 0,22 l/s 1 8 bar Víz maximális próbanyomása 16 bar Levegő / inertgáz maximális próbanyomás 3 bar A víz maximális üzemi hőmérséklete 30 C Relatív páratartalom < 100 % Öblítési idő gyári beállítás 4 s Öblítési idő beállítási tartománya 3 15 s Várakozási idő gyári beállítása 7 s Várakozási idő beállítási tartománya 3 15 s Közbenső öblítés gyári beállítása 24 h 348 Geberit termékkatalógus 2014 / 2015

36 Basic infravörös vezérlések Csaptelepek és öblítési rendszerek Vizelde vezérlések Közbenső öblítés beállítási tartománya Mértékadó térfogatáram h 0,3 l/s infravörös érzékelő ablakkal rendelkező takarólap, infra vezérlő, előszerelt a nyomólap-rögzítő kereten, hálózati csatlakozó egység, mágnesszelep, rögzítőanyag alpin fehér matt króm Geberit termékkatalógus 2014 /
