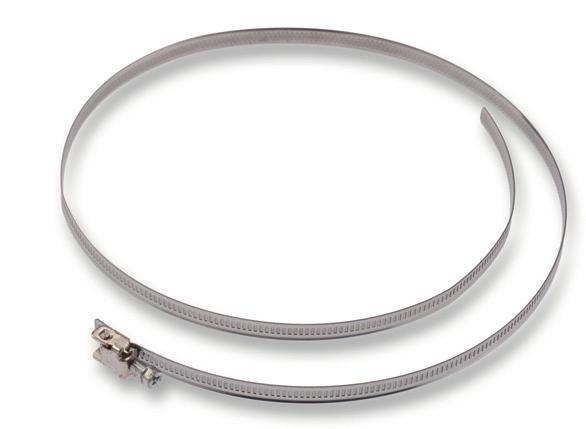

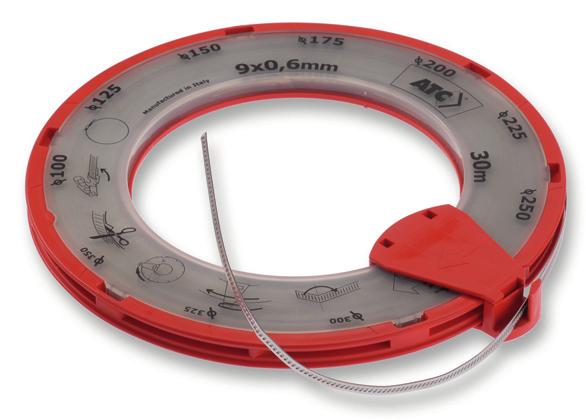

1 MCA Rozsdamentes AWA-bilincs niverzális rögzítő AWA-bilincs tekercsben, lekerekített szélű szalagból a légcsatorna sérülésének elkerülésére. MCA bilincs a flexibilis légcsatorna könnyű és gyors rögzítésre használható ipari és egyéb alkalmazások esetén Automatikus rögzítés csavarral Az átmérőnek megfelelően méretre vágott hossz, 60 mm-től 660 mm-ig Készül a IN 3017 szabvány előírásai szerint Szélesség: 9 mm Vastagság: 0.6 mm Rozsdamentes acél - AISI 430 EN Csavar: 7 mm-es, kereszthornyú vagy hatlapfejű, horganyzott acélból (sótartalmú gőz-tűrési időtartam: 80/200 óra) Maximális cső Ø Cikkszám / Maximális cső Ø Cikkszám / MCA MCA x x x = x = MCA (10pcs) MCA (10pcs) MCA (10pcs) MCA (10pcs) MCA (10pcs) MCA (10pcs) MCA (10pcs) MCA (10pcs) MCA (10pcs) MCA (10pcs) CRA Acél pántszalag Rozsdamentes acél rögzítő pántszalag 30 m-es tekercsben. CRA gyorscsatlakozóval használható (50 db). Légcsatornák és csövek gyors és könnyű rögzítésére A dobon jelzések találhatók a gyorsabb méretre vágás elősegítésére 9 mm széles és 0.6 mm vastag, AISI 430 EN rozsdamentes acél szalag 30 m-es tekercsben, műanyag dobon Tartozékok, kiegészítők SCA rögzítő csavar Cikkszám / CRA SCA (**) CRA (30m) (**) SCA: Lásd 241. oldalon 01 MCA, CRA 1/1-2014/4/10 - H-H

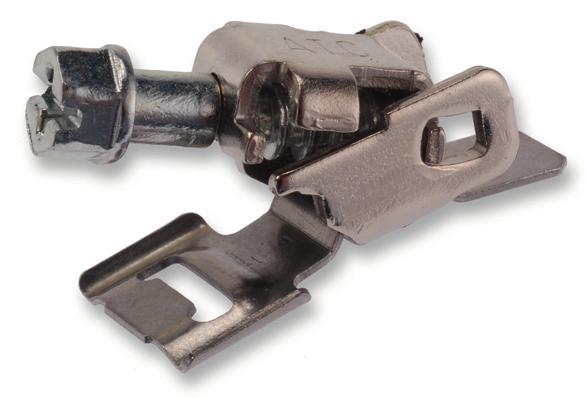

2 Rögzítő csavar CRA-hoz. Rögzítő csavar CRA-hoz Gyorszárás a a mozgó ház és a 7 mm-es csavar által Használható 0,6 mm szélességű és 9 mm vastagságú rögzítő bilincshez Acél öntött ház Rögzítő elem: AISI 304 rozsdamentes acél Csavarfej: 7 mm horganyzott acél foglalattal IN 3017 Cikkszám / SCA CRA (**) SCA (50pcs) (**) CRA: Lásd 240. oldalon SCA Gyorskötegelő flexibilis légcsatornákhoz Gyorskötegelők. Flexibilis csövek rögzítéséhez Kör keresztmetszetű termékek körüli rögzítéséhez Nagy szilárdságú nylonból készül, könnyen és gyorsan felhasználható Tűzállósági osztály: L-94V-2, önkioltó Üzemi hőmérsékleti tartomány: -15 C és +85 C között Tartozékok, kiegészítők A TNK1 a nylon bilincs meghúzásához és méretre vágásához használható NCA Max. Ø Length Cikkszám / Max. Ø Length Cikkszám / NCA NCA x x x = x = NCA (100pcs) NCA (100pcs) NCA (100pcs) NCA (50pcs) NCA (100pcs) T W L 01 SCA, NCA 1/1-2014/4/10 - H-H

3 PERFO PLAST Perforált rögzítőszalag Alakítható perforált rögzítőszalag. A PERFO PLAST szalag a légcsatorna rendszerek rezgésmentes rögzítésére használható Alakítható horganyzott acélból készül, M6 vagy M8 csavarok részére előfúrva Szilikonmentes 19 mm és 27 mm szélességben Szélesség Hosszúság [m] Perforáció Cikkszám / PERFO PLAST x 00 x = Perfo Plast 19 (20m) M6 0 Perfo Plast 27 (10m) M8 1 PERFO GALVA HILTI szalag Horganyzott acél függesztő HILTI-szalag. A HILTI szalag légcsatornák, csövek és egyebek rögzítésére használható, bizonyos mértékű rezgéscsillapítással Horganyzott acél ( típusú) HILTI szalag, a választott típusnak megfelelően végig kilyukasztva, mely lehetővé teszi menetes szár, bilincs vagy csavar alkalmazását A kisebb furatokhoz szegecs, csavar vagy szeg is használható 17mm és 25mm-es szélességben Szélesség Hosszúság [m] Perforáció Cikkszám / PERFO GALVA x 000 x = Perfo Galva 17 (25m) M8 (M4) 3 Perfo Galva 25 (25m) M8 (M4) 4 01 PERFO PLAST, PERFO GALVA 1/1-2014/4/10 - H-H

4 Önmetsző csavar négyzet alakú bemarással a behajtófejhez. Az SS csavar több fém alkatrész egy egyszerű művelettel történő egymáshoz szerelésére használható Acél cink bevonattal. Kör alakú csavarfej, négyzet alakú süllyesztéssel a BIT behajtófejhez, 3.5 mm (a bahajtófej mérete 2.5x2.5 mm) vagy 4.2 mm/4.8 mm oldalhosszúsággal a csavarhossztól függően (a bahajtófej mérete 2.5x2.5 mm). Hegyes csavarvég a könnyebb behajthatóság miatt Csavarnagyságtól függően a 3.5, 4.2 és 4.8 mm-es csavarok 6.7, 8.0 vagy 9.3 mm-es fejnagysággal rendelkeznek A csavarfej alatti fogazás segíti a jobb rögzítést. A behajtófej minden doboz csavarhoz alaptartozék. Nyírő erő: 4.6N Tartozékok, kiegészítők Behajtófej négyzet alakú fejjel, 45 mm vagy 75 mm-es hosszal, BIT SS Csavarhúzó típus önmetsző csavarokhoz: S 4.2 Önmetsző csavar Menet Head Hosszúság L SS Cikkszám / SS x x = SS 3,5 x 9 (1000pcs) 3, SS 4,2 x 13 (1000pcs) 4, SS 4,2 x 16 (1000pcs) 4, SS 4,2 x 19 (1000pcs) 4, SS 4,2 x 25 (1000pcs) 4, SS 4,2 x 32 (1000pcs) 4, SS 4,2 x 38 (500pcs) 4, SS 4,2 x 50 (500pcs) 4, SS 4,8 x 16 (1000pcs) 4, SS 4,8 x 19 (1000pcs) 4, SS 4,8 x 25 (1000pcs) 4, SS 1/1-2014/4/10 - H-H

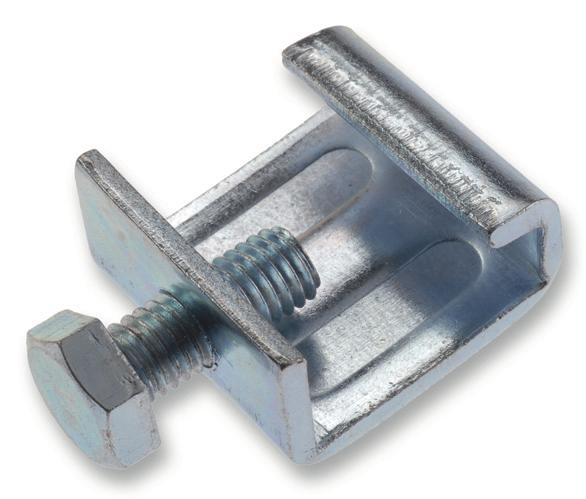

5 CCL-C Gerendaszorító Horganyzott acél gerendaszorító. A légkondícionáló és a szellőző rendszerek berendezéseinek gerendához rögzítésére használható, max. 19 mm vastagságig Menetes szárral együtt használható Olyan helyeken, ahol a gerenda kifúrása nem engedélyezett/lehetséges M6, M8, M10 vagy M12-es menetes szárhoz Méret Cikkszám / Méret Cikkszám / CCL-C (*) CCL-C (*) x x 200 x = x = M6 06 M10 10 M8 08 M12 12 (*) Ár per darab, darabonként is megvásárolható Geometriai méretek A B C CCL-C M M6 CCL-C M M8 CCL-C M M10 CCL-C M M12 A C B HLC L-függesztő L alakú függesztő elem rezgéscsillapító gumival. A légkondícionáló és szellőző rendszerek elemeinek szereléséhez Műszaki jellemzők Gumis rezgéscsillapító elemmel, belsejében 8mm-es lyukkal a menetes szár rögzítéséhez Max. 80 kg terhelésre Csomagolási mennyiség [db] Cikkszám HLC (*) (*) Ár per darab, darabonként is megvásárolható 2-ø4,1 15 8,5 96,6 39, CCL-C, HLC 1/1-2014/4/10 - H-H

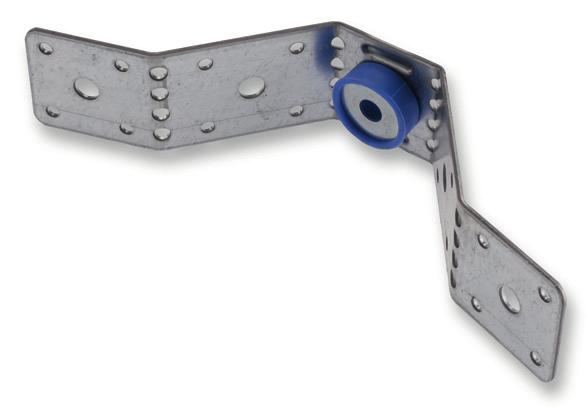

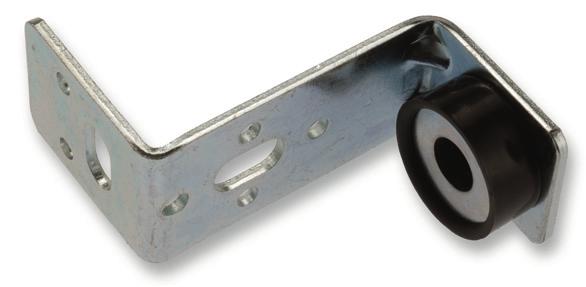

6 Z alakú függesztő elem rezgéscsillapító gumival. A légkondícionáló és szellőztető rendszerek elemeinek szerelésére Műszaki jellemzők Gumis rezgéscsillapító elemmel, belsejében 8mm-es lyukkal a menetes szár rögzítéséhez Max. 80 kg terhelésre Csomagolási mennyiség [db] Z-függesztő Cikkszám HZC (*) (*) Ár per darab, darabonként is megvásárolható HZC 35,1 65 8,5 ø4, függesztő -alakú függesztő elem rezgéscsillapító gumival. A légkondícionáló és szellőztető rendszerek elemeinek szerelésére Műszaki jellemzők Gumis rezgéscsillapító elemmel, belsejében 8mm-es lyukkal a menetes szár rögzítéséhez Max. 80 kg terhelésre Csomagolási mennyiség [db] Cikkszám HC (*) (*) Ár per darab, darabonként is megvásárolható 175 HC 69, , , HZC, HC 1/1-2014/4/10 - H-H

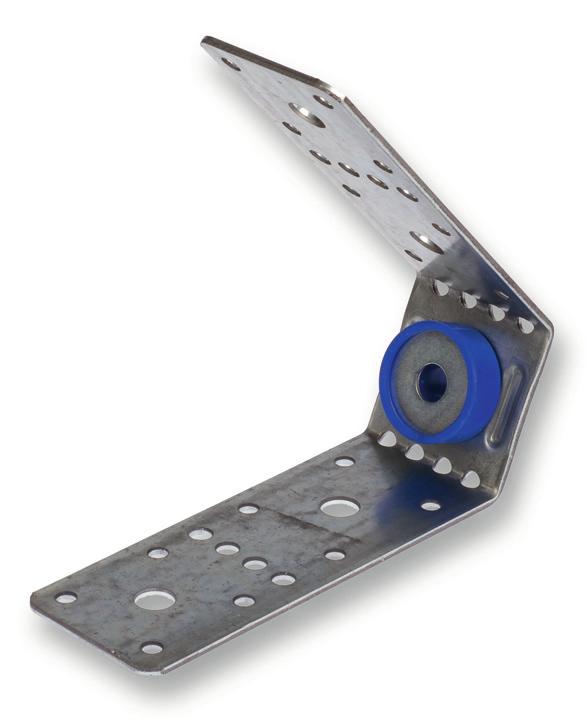

7 HVC V-függesztő V alakú függesztő elem rezgéscsillapító gumival. A HVAC komponensek szerkezeti elemekhez történő rögzítésére használhatók Menetes szárral Műszaki jellemzők Gumis rezgéscsillapító elemmel, belsejében 8mm-es lyukkal a menetes szár rögzítéséhez Max. 80 kg terhelésre Csomagolási mennyiség [db] Cikkszám HVC (*) (*) Ár per darab, darabonként is megvásárolható 4-Ø4,7 Ø9, , HK Függesztőpálca rugós rögzítő elemmel Állítható függesztőpálca. HVAC anyagok szerelésére Műszaki jellemzők Rugós, állítható rögzítő elemmel, kampóval (4mm) Könnyen használható Tartomány Cikkszám / Tartomány Cikkszám / HK HK x x 0 x = x = A HVC, HK 1/1-2014/4/10 - H-H

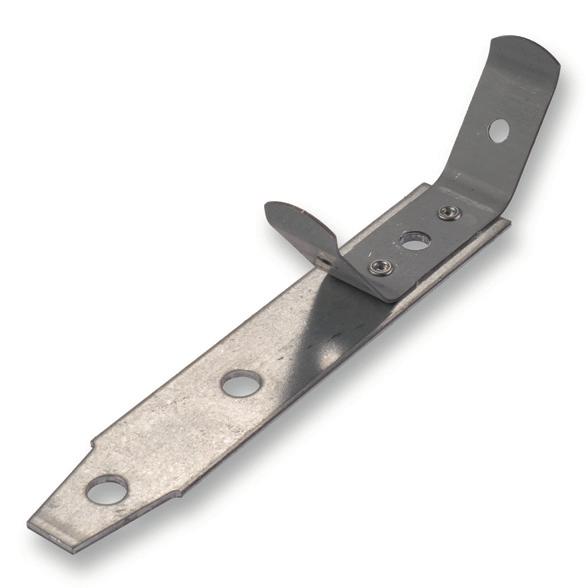

8 Függesztőpálca. A HVAC rendszerek elemeinek függesztésére Műszaki jellemzők Hossz: 2000 mm Vastagság: 4 mm HK függesztőpálcával használatos Szélesség Függesztőpálca Hosszúság [m] Cikkszám / H (*) HK20 (**) (*) Ár per darab, darabonként is megvásárolható (**) HK20: Lásd 247. oldalon H Függesztőpálca tartó Rugós függesztőpálca tartó. A HVAC rendszerek elemeinek függesztésére Műszaki jellemzők H függesztőpálcával használatos Cikkszám / HK20 (*) H (**) (*) Ár per darab, darabonként is megvásárolható (**) H: Lásd 247. oldalon HK20 01 H, HK20 1/1-2014/4/10 - H-H

9 THA Menetes szár Menetes szár. M6, M8, M10 és M12 méretben 1m, 2m vagy 3m-es szállakban Méret Cikkszám / Méret Cikkszám / THA THA x x 00 x = x = M6 061 M M6 062 M M6 063 M M8 081 M M8 082 M M8 083 M L CN HN Menetes szár toldó Toldóelem menetes szárakhoz. 2 mentes szár összekapcsolására M6, M8, M10 vagy M12-es méretben Méret Csomagolási mennyiség Cikkszám / Méret Csomagolási mennyiség Cikkszám / [db] CN [db] CN x x 000 x = x = M M M M Hatlapú anya Hatlapú anya. Műszaki jellemzők Horganyzott acél IN 934/NI-5588/Class 8 M6, M8, M10 vagy M12-es méretben Méret Csomagolási mennyiség Cikkszám / Méret Csomagolási mennyiség Cikkszám / [db] HN [db] HN x x 000 x = x = M M M M THA, CN, HN 1/1-2014/4/10 - H-H

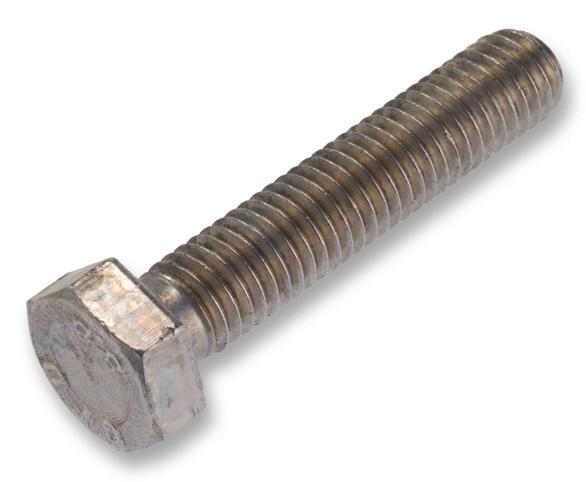

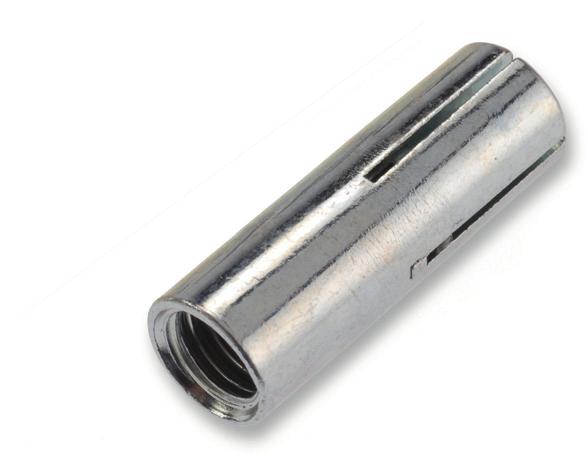

10 Hatlapfejű csavar. Műszaki jellemzők IN-558/clas 4.8/uni-5725 Hatlapfejű csavar Méret Csomagolási mennyiség Cikkszám / Méret Csomagolási mennyiség Cikkszám / [db] BOL [db] BOL x x x = x = M6x M8x M8x M10x BOL Beütőék betonhoz vagy téglához Beütőék belső menettel. Menetes szár rögzítésére betonban vagy téglában Műszaki jellemzők Fehér horganyzott anyag Rövid fúrási hossz M6, M8, M10 vagy M12-es méretben Tartozékok, kiegészítők Ideálisan alkalmazható WEA-P-hez Csomagolási mennyiség [db] Menet Hosszúság [m] Cikkszám / WEA x 000 x = 100 M M M M WEA Geometriai méretek A ØB WEA M WEA M WEA M WEA M BOL, WEA 1/1-2014/4/10 - H-H

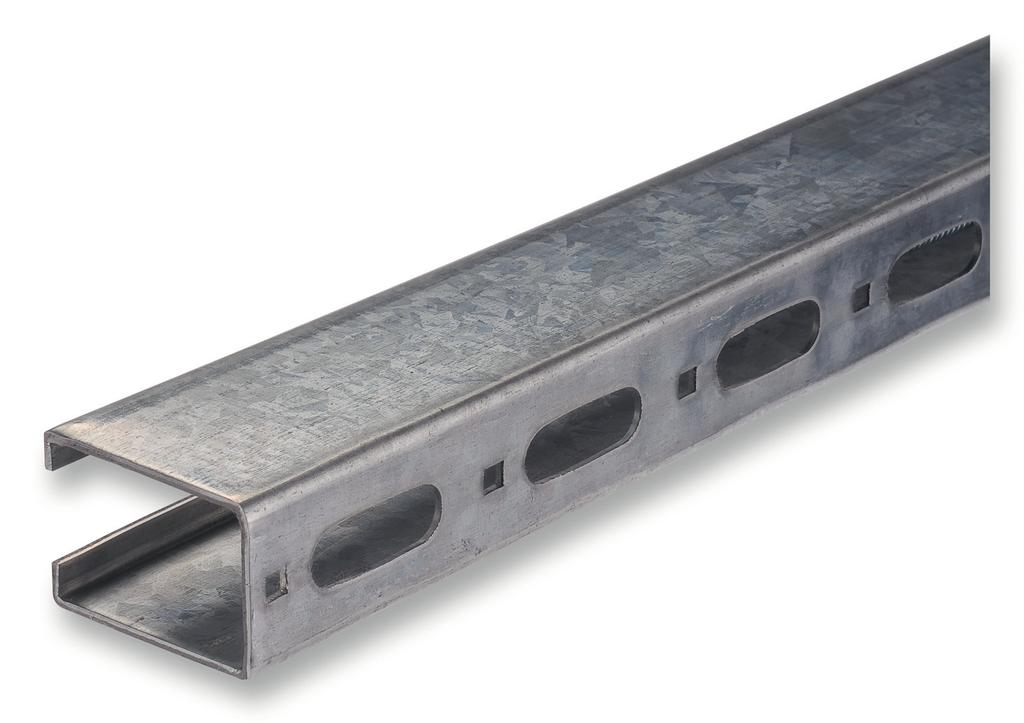

11 MR-M Szerelősín Szerelősínek A HVAC rendszerek elemeinek függesztésére és rögzítésére Tűzihorganyzott szalagból S250G-Z275-N / egyedileg tűzihorganyzott S235JRG2 Különböző magassággal: 26 vagy 45 mm Rendelhető hosszak: 2 vagy 6 méteres szállakban Tartozékok, kiegészítők SLN-M típusú anya szerelősínbe MR-CO-M típusú záródugó PC-M típusú tartó Cikkszám / Cikkszám / MR-M MR-M x x x = x = MR-M 45/26/ MR-M 45/40/ MR-M 45/26/ MR-M 45/40/ = 22 = 7 = 22 = 7,5 1,5 2/ 2,5/ 3 MR-M 26 MR-M x 45 Ø , MR-M 1/1-2014/4/10 - H-H

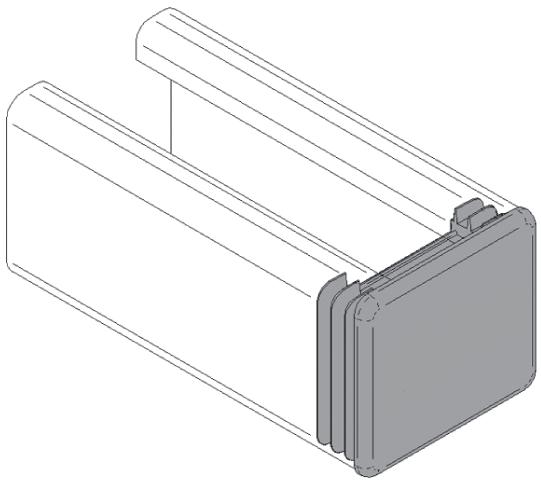

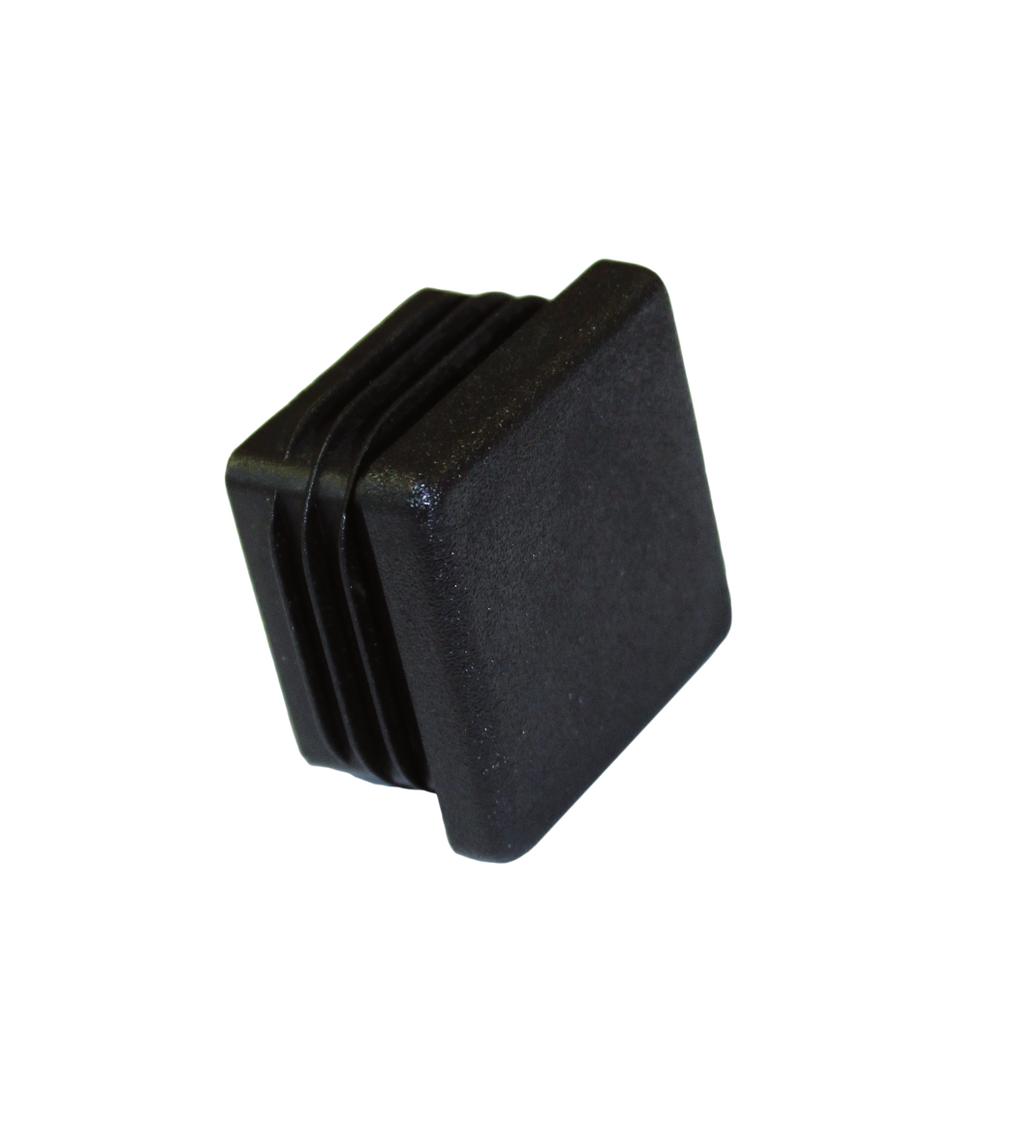

12 MR-CO-M Záródugó szerelősínhez Fekete színű műanyag takaró elem MR-M szerelősínhez ¾ Végelemként használatos szerelősínhez ¾ Polietilén Cikkszám / MR-CO-M x x= 2 6 MR-CO-M 45/26/2 MR-CO-M 45/26/6 SLN-M Menetes lap szerelősínhez Menetes lap szerelősínhez ¾ Menetes lap MR-M típusú szerelősínhez ¾ Horganyzott acél ¾ M8 és M10-es méretben x= SLN-M M8 SLN-M M10 R Raktári termék Cikkszám / SLN-M x ,4 20 M08 / M10 02 MR-CO-M, SLN-M 1/1-2014/4/10 - H-H

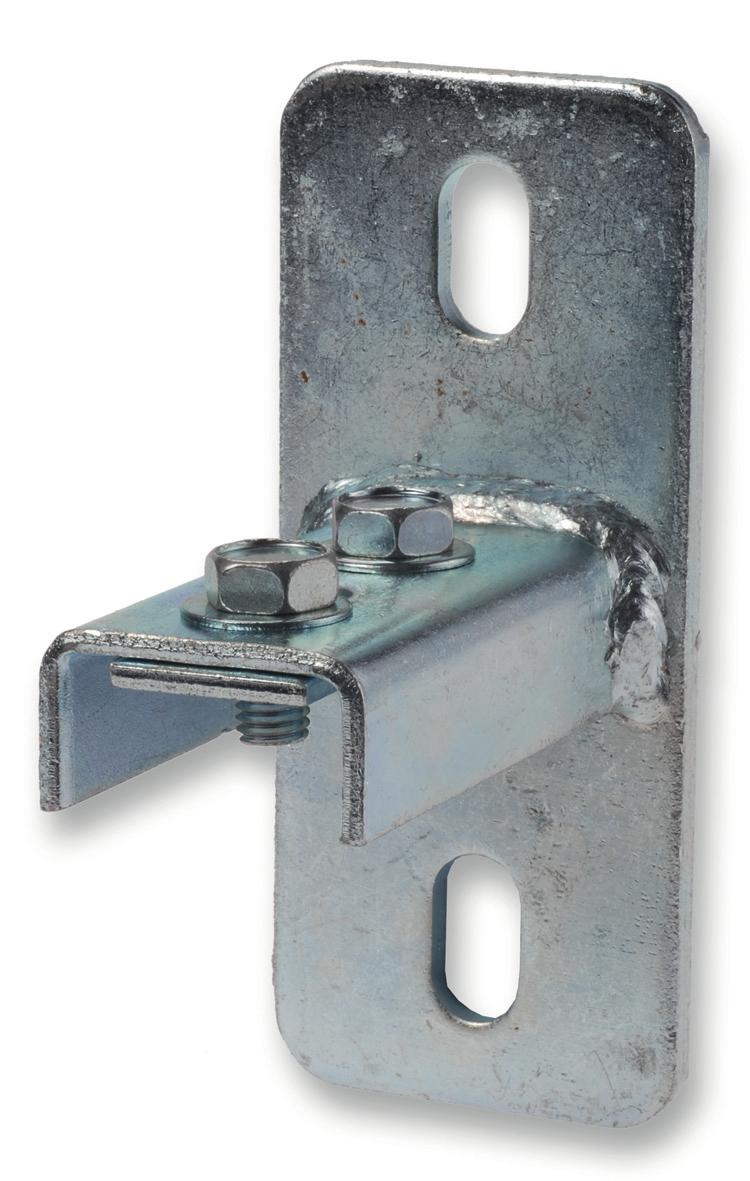

13 PC-M Síntartó kereszt szerelősínhez Síntartó kereszt MR-M szerelősínhez Segítségével a szerelősín könnyen felszerelhető a falra Horganyzott acél Cikkszám PC-M PC-M x SKC Peremszorító Horganyzott acél peremszorító KPL típusú MEZ-keret rögzítéshez Cikkszám SKC SKC PC-M, SKC 1/1-2014/4/10 - H-H

14 Nagy teherbírású, önvulkanizáló, hidegre zsugorodó, 3 rétegű ragasztószalag, 50, 75 vagy 100 mm szélességben, 15 méteres tekercsben, szürke színben. Beltérben haladó, kör keresztmetszetű légcsatorna tömítésére, hosszantartó nedvességálló és légtömör zárás az időjárási hatások ellen A legjobb hatásfok elérése érdekében a felületnek tisztának és pormentesnek kell lennie, mentes nedvességtől és minden egyéb szennyeződéstől Porózus vagy törékeny felületeken elő-kezelés szükséges Tárolása nedvességtől távol, jól szellőző helyiségben, max. 30 C hőmérsékleten Öntapadó ragasztószalag jó minőségű polietilén külső réteggel Hőmérsékleti tartomány: -20 C > +60 C Min. alkalmazható hőmérséklet 0 C Hőmérséklet ellenállás: C +80 C (ideiglenes hőmérséklet) C +40 C (felhasználási hőmérséklet) Tűzvédelmi besorolási osztály: B2 3 réteg: viszkoelasztikus butil tapadó felület polietilén bevonattal, és egy eltávolítható papír csík a ragasztós oldalon Hordozó felület: polietilén réteg Öntapadó típus: butil gumi Húzószilárdság > 20 MPa Nyúlás > 500% Ütésállóság > 150 g Sűrűség: 1.7 g/cm² Szilárdanyag-tartalom > 99% Vízgőz áteresztés 4 g/m²/24h Tapadás: 9 N/cm 90 -os szög alatt, acélon 100 mm/mn Áramlási ellenállás: < 3 mm 5 C-nál < 3mm 70 C-nál Levegő nyomása: max Pa Szín: világosszürke Hidegre zsugorodó ragasztószalag Szélesség b/csomag Hosszúság [m] PSB Cikkszám / PSB x 000 x = PSB PSB PSB PSB 1/1-2014/4/10 - H-H

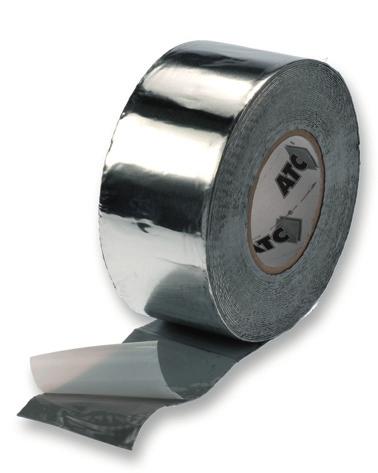

15 ASB Szélesség Hidegre zsugorodó ragasztószalag alu fóliával Nagy teherbírású, önvulkanizáló, hidegre zsugorodó, 3 rétegű ragasztószalag, 50, 75 vagy 100 mm szélességben, 15 méteres tekercsben, alumínium borítással. Kültérben és beltérben egyaránt használható minden fajta légcsatorna rendszer légtömör tömítésére. Hosszantartó nedvességállóság, légtömör zárás az időjárási hatásokkal szemben. A legjobb hatásfok elérése érdekében a felületnek tisztának és pormentesnek kell lennie, mentes nedvességtől és minden egyéb szennyeződéstől Porózus vagy törékeny felületeken elő-kezelés szükséges Tárolása nedvességtől távol, jól szellőző helyiségben, max. 30 C hőmérsékleten Öntapadó ragasztószalag alumínium borítással Hőállóság -20 C > +70 C között Minimum alkalmazhatósági hőmérséklet: 0 C 3 réteg: viszkoelasztikus butil tapadó felület polietilén bevonattal, és egy eltávolítható papír csík a ragasztós oldalon Teherhordó réteg: alumínium 5/100 mm Öntapadó típus: butil gumi 1 mm Adhézió: 4 N/cm 90 -os szögben 100 mm/mn acélon Áramlási ellenállás: < 3 mm 5 C-nál < 3mm 70 C-nál Hőállóság: -30 C-tól +80 C-ig (tartós üzemi hőmérséklet) +5 C +40 C (alkalmazási hőmérséklet) Levegő nyomása: max Pa Tűzállóság: M1 osztály Tekercsenkénti hossz: 15 m Szín: natúr alumínium b/csomag Hosszúság [m] Cikkszám / ASB x 000 x = ASB ASB ASB ASB 1/1-2014/4/10 - H-H

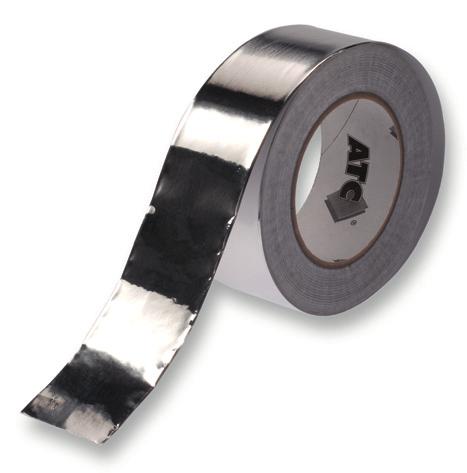

16 Alumínium ragasztószalag. Légcsatorna hálózatok légtömör tömítésére, hosszantartó nedvesség állóság, légtömör zárás az időjárási hatásokkal szemben. A legjobb hatásfok elérése érdekében a felületnek tisztának és pormentesnek kell lennie, mentes nedvességtől és minden egyéb szennyeződéstől Egyik oldalán öntapadó alumínium fólia Akrilborítású ragasztó réteg, impregnált védőpapír réteg 3 rétegű Vastagság: 40 µm Hossz: 45 méter Alkalmazhatósági hőmérséklet: -40 C >és +120 C között Min. alkalmazhatósági hőmérséklet: -10 C 50, 75 vagy 100 mm szélességű kiszerelésben létezik Aluszalag Szélesség b/csomag Hosszúság [m] ALTAPE 40 Cikkszám / ALTAPE x 000 x = ALTAPE ALTAPE ALTAPE ALTAPE 40 1/1-2014/4/10 - H-H

17 ALTAPE HT Alumínium szalag különösen magas hőmérséklethez. 50, 75 vagy 100 mm szélességű kiszerelésben létezik. Légcsatorna hálózatok légtömör tömítésére, hosszantartó nedvesség állóság, légtömör zárás az időjárási hatásokkal szemben A legjobb hatásfok elérése érdekében a felületnek tisztának és pormentesnek kell lennie, mentes nedvességtől és minden egyéb szennyeződéstől Egyik oldalán öntapadó alumínium fólia Akrilborítású ragasztó réteg, impregnált védőpapír réteg Vastagság: 50µm 50 méteres hosszban Felhasználási hőmérséklettartomány: -20 C / +155 C, tűzállóság: 200 C/1h 3 rétegű: 40 μm alumínium réteg, V-állóakril ragasztó réteg, impregnált védőpapír réteg. Min. beépítési hőmérséklet: -15 C Teljes vastagság: 76 μm Teljes súly: 138 g/m² Fajlagos tömeg: 108 g/m² A ragasztó fajlagos tömege: 30 g/m² Nyúlóképesség: 8% Hőállóság: -30 C és +150 C között Alkalmazási hőmérséklet: -10 C + 40 C Öntapadó típus: V-álló, akril bevonat Tapadás: N / 25 mm acélon <0.50 N / 25 mm ragasztóhatás. Tekercsszélesség (vast. 11mm): 10 cm Szakítószilárdság: 57.5 N / 25 mm Szín: natúr alumínium Szélesség Aluszalag magas hőmérséklethez 50 vagy 75 mm szélességben b/csomag Hosszúság [m] Cikkszám / ALTAPE HT x 000 x = ALTAPE HT ALTAPE HT ALTAPE HT 1/1-2014/4/10 - H-H

18 Szövet erősítésű, polietilén borítású, kétrétegű ragasztószalag. Légcsatorna hálózatok légtömör tömítésére, hosszantartó nedvesség állóság, légtömör zárás az időjárási hatásokkal szemben A legjobb hatásfok elérése érdekében a felületnek tisztának és pormentesnek kell lennie, mentes nedvességtől és minden egyéb szennyeződéstől Szövet erősítésű, polietilén borítású ragasztószalag : polietilén borítású Teljes vastagság: 180 μm Szín: szürke Alkalmazási hőmérséklet: -20 C > +75 C között Min. alkalmazási hőmérséklet: + 5 C > +30 C között 50 vagy 75 mm-es szélességben Szövet erősítésű ragasztószalag Szélesség b/csomag Hosszúság [m] GREYTAPE Cikkszám / GREYTAPE x 000 x = GREYTAPE GREYTAPE PVC ragasztószalag PVC ragasztószalag. Légcsatorna hálózatok légtömör tömítésére, hosszantartó nedvesség állóság, légtömör zárás az időjárási hatásokkal szemben Kültérben is használható kábelek védelmére, eltakarására a szellőző és légkondicionáló alkalmazások esetében Kéziszerszámok megcsúszásának megelőzésére A legjobb hatásfok elérése érdekében a felületnek tisztának és pormentesnek kell lennie, mentes nedvességtől és minden egyéb szennyeződéstől Egyik oldalán ragasztós PVC ragasztószalag Vastagság 20 µm Hossz: 10 / 20 / 33 méter Alkalmazási hőmérséklet: -10 C és>+80 C között Min. alkalmazási hőmérséklet: +10 C 2 rétegű: nyomásérzékeny, öntapadó vinil és gumi réteg Tűzálló ragasztószalag, L, CE & CSA tanúsítvánnyal : tiszta PVC Teljes vastagság: 190 μm Ragasztó típus: szintetikus gumi alapú ragasztó Szín: szürke Szürke, fehér vagy fekete színben 10, 20, vagy 30 méteres hosszban Szélesség b/csomag Színe Hosszúság [m] PVC-TAPE Cikkszám / PVC-TAPE x x = PVC-TAPE (szürke - 10m) Szürke PVC-TAPE (szürke - 20m) Szürke PVC-TAPE (szürke - 33m) Szürke PVC-TAPE (fehér) Fehér PVC-TAPE (fekete) Fekete GREYTAPE, PVC-TAPE 1/1-2014/4/10 - H-H

19 GAS Tömítőszalag Tömítőszalag. Tömítőszalagok szellőző és légkondicionáló rendszerekben használatosak a csövek és egyéb HVAC komponensek közötti légtömör tömítésre Egyoldalon ragasztós, zártcellás polietilén hab. : polietilén hab Sűrűség: 33 kg/m³ Szín: antracit Szakítószilárdság: - Hosszirányú: max. 400 kpa - Keresztirányú: max. 265 kpa Hőmérséklet tartomány: -80 C és +100 C között Nyúlás: - Hosszirányú: 130% - Keresztirányú: 125% Nyomófeszültség: - 10% összenyomódás esetén: 19 kpa - 25% összenyomódás esetén: 40 kpa - 50% összenyomódás esetén: 100 kpa Hővezető képesség: - 10 C-nál: 0,034 W/mK - 40 C-nál: 0,039 W/mK Vízelnyelő képesség: 7 nap < 1% Vízpára áteresztés: 1,1 g/m²/24h Vastagság: 4 vagy 6 mm Szélesség: 9, 12, 15, 25 vagy 50 mm Vastagság Szélesség # db / csomag [darab] Cikkszám / GAS x x = GAS 9 x GAS 9 x GAS 12 x GAS 12 x GAS 15 x GAS 15 x GAS 25 x GAS 25 x GAS 50 x GAS 50 x GAS 1/1-2014/4/10 - H-H

20 Szigetelt szerelőajtó négyszögletes légcsatornához. Hozzáférési lehetőség a négyszögletes légcsatorna belső felületéhez Szerelőajtó négyszög légcsatornához Horganyzott acél szerelőajtó duplafalú, 25 mm üveggyapot szigetelésű panelből uplafalú panel 25 mm-es üveggyapot szigetelés A szorító gomb segítségével könnyen nyitható és zárható, nem szükséges egyéb különleges szerszám Lyukméret Cikkszám / Lyukméret Cikkszám / IP IP x x 000 x = x = IP x IP x IP x IP x Geometriai méretek A B C E F IP IP IP IP E C A IP F B IP 1/1-2014/4/10 - H-H

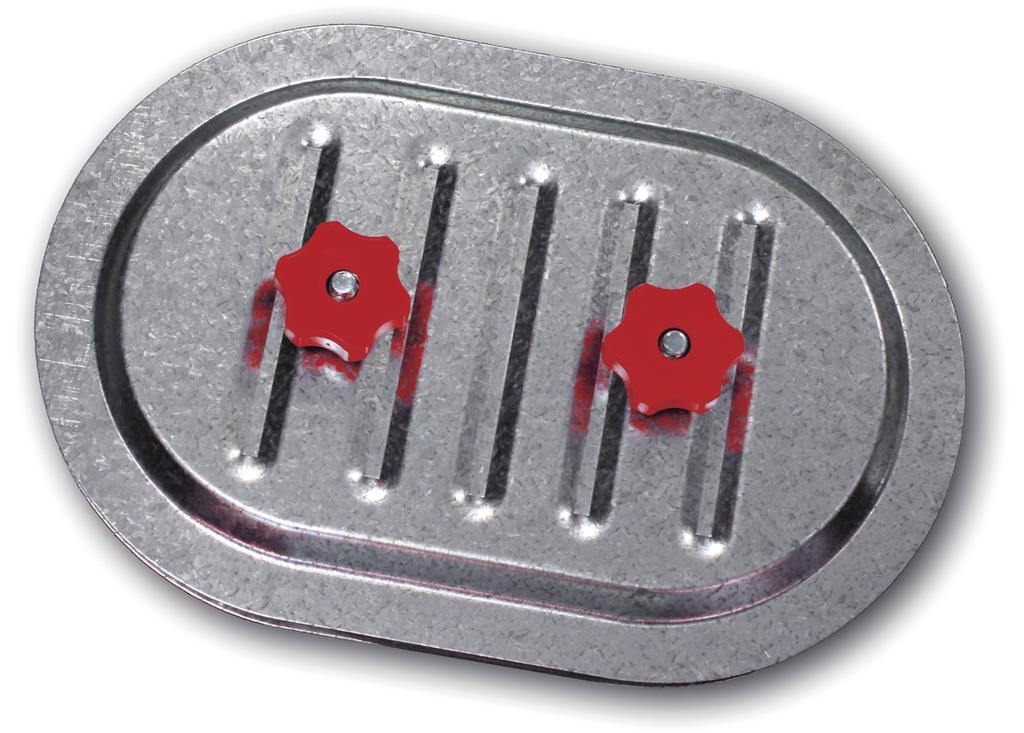

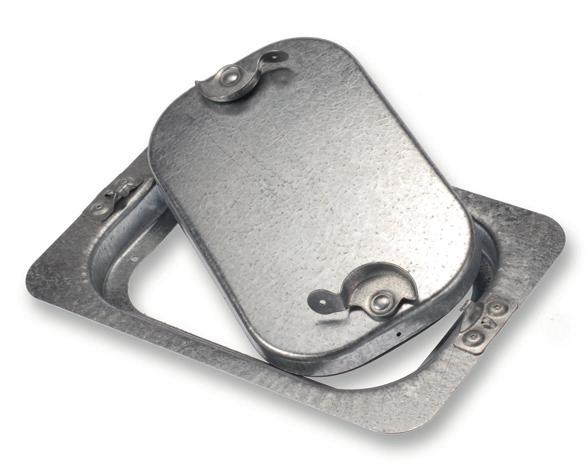

21 Szerelőajtó négyszög légcsatornához, ovális AAR Szigeteletlen szerelőajtó négyszögletes légcsatornához. ¾ Hozzáférési lehetőség a négyszögletes légcsatorna belső felületéhez ¾ Horganyzott acél ¾ Légtömör kivitelt biztosító szigetelés a belső felületen ¾ Sandwich-típus ¾ Öntapadó sablon minden darabhoz, mely a szükséges méretű nyílás előrajzolásához használható a légcsatornán ¾ Légtömör túlnyomás esetén 2000 Pa-ig, depresszió esetén: 750 Pa-ig ¾ Ovális alakú Lyukméret Cikkszám / AAR x 0 x= AAR X 80 AAR X 150 AAR X 200 R Raktári termék Lyukméret AAR-400 AAR x x 400 Cikkszám / AAR x 0 x= E A B C L K G F I J H Geometriai méretek AAR-180 AAR-250 AAR-300 AAR-400 L x H 180 x x x x 300 A B C E M8x50 M8x50 M8x50 M10x50 F G H I J K L AAR 1/1-2014/4/10 - H-H

22 04 Szerelőajtó spirálkorcolt légcsatornához 261 RPR Ívelt szerelőajtó spirálkorcolt csövekhez. ¾ Az RP szerelőajtók kör keresztmetszetű légcsatornához használhatók ¾ Horganyzott acél ¾ Légtömör kivitelt biztosító szigetelés a belső felületen ¾ A szerelőajtó két oldala közötti rugó biztosítja a kapcsolatot. ¾ Ovális alakú öntapadó sablon minden darabhoz, mely a szükséges méretű nyílás előrajzolásához használható a légcsatornán ¾ Légtömör túlnyomás esetén 2000 Pa-ig, depresszió esetén: 750 Pa-ig Spirálkorcolt cső Ø Geometriai méretek RPR-A10 100/125 RPR-B16 150/160 RPR-B20 180/200 RPR-B25 250/280 RPR-B31 300/315 RPR-B35 350/355 RPR-B40 400/500 RPR-C RPR-C RPR-C71/ R Raktári termék Cikkszám / RPR x x= *80 250* * * * * * * * *300 I E F G L H C A R B Geometriai méretek RPR-A10 RPR-B16 RPR-B20 RPR-B25 RPR-B31 RPR-B35 RPR-B40 RPR-C56 RPR-C63 RPR-C71/80 L x H 180 X X X X X X X X X X RPR 1/1-2014/4/10 - H-H A B R C E F G I

23 AP Műanyag csempeajtó Műanyag csempeajtók fali vagy mennyezeti elhelyezéshez Gyors és egyszerű hozzáférési lehetőség az álmennyezet feletti vagy a fal mögötti térhez Magas páratartalmú helyiségekhez is Bejegyzett nemzetközi szabadalom által védett termék ABS műanyag Bal vagy jobb oldali nyitási lehetőség Nyomásra nyitó és záró A 2 típus a hozzáférhetőség maximális lehetőségét biztosítja Széles méretválaszték Könnyű szerelhetőség habarccal vagy ragasztóval Egyszerű karbantartás Cikkszám Cikkszám AP AP AP 200x AP 300x AP 200x AP2 400x AP 300x H1 H H1 L1 H H1 B2 2 H2 L1 Geometriai méretek Model H B H1 B1 H2 L1 L B2 AP 200x AP 200x AP 300x AP 300x AP2 400x B1 B L B1 B L 04 AP 1/1-2014/4/10 - H-H

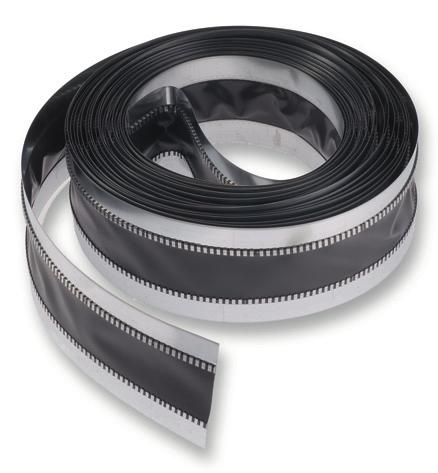

24 A flexibilis rezgéscsillapító közdarab. A flexibilis rezgéscsillapítókat a rezgések elnyelésére szolgál a légkezelő berendezés és a légcsatorna között Poliészter + PVC Horganyzott acél Horganyzott acéllemez 0.4 mm-es vastagsággal Hőmérséklet tartomány: -30 C C között Nem tűzálló 25 m-es hosszban Tartozékok, kiegészítők Flexibilis rezgéscsillapító Öntapadó ragasztócsík flexibilis rezgéscsillapító végtelenítéséhez, FLC-AH Cikkszám / FLC x 0 x = FLC FLC FLC FLC Geometriai méretek Type W W1 FLC FLC FLC W W1 W Fém állítókar pillangószelephez Állítókarok fémből, erősített kivitelben. Állítókar pillangószelephez Horganyzott acél b/doboz Cikkszám / M (*) x 000 x = M 50 1 AMCO (*) Ár per darab, darabonként is megvásárolható M 04 FLC, M 1/1-2014/4/10 - H-H

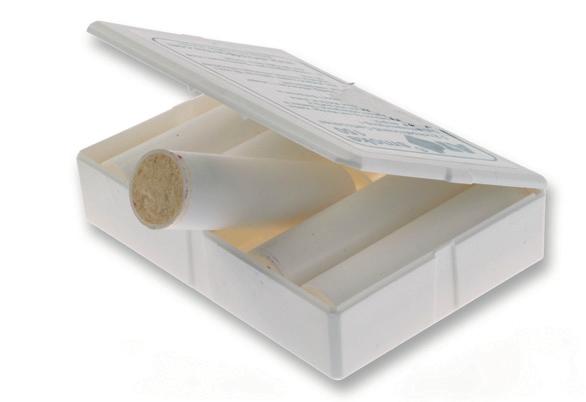

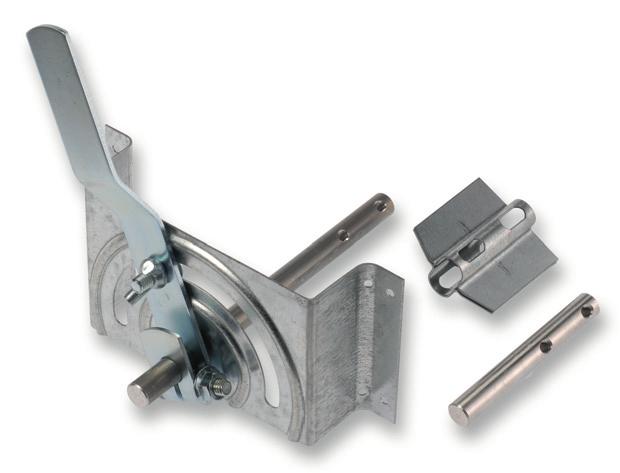

25 KE Műanyag állítókar pillangószelephez Állítókarok műanyagból. Állítókar pillangószelephez Nejlon b/doboz Cikkszám KE (*) KE (*) Ár per darab, darabonként is megvásárolható SMOKE Füstpatron Füstpatronok a légáram jelzésére. Láthatóvá teszi a légáramot Jelzi a szivárgást a szellőző rendszerekben 5 különböző modell a kívánalmaknak megfelelően Smoke 45 Smoke 90 Smoke 150 b/ doboz Időtartam [sec] Cikkszám / b/ doboz Időtartam [sec] Cikkszám / SMOKE (*) SMOKE (*) x x 000 x = x = Smoke Smoke (*) Ár per darab, darabonként is megvásárolható MC12-14 Lemezvágó olló Lemezvágó olló nemesacél lemezekhez maximális vágóél élettartammal: MC12 : Kombinációs, L-305mm MC14 : Kombinációs, L-356mm 04 KE, SMOKE, MC /1-2014/4/10 - H-H
