1 SORMAT RAGASZTÁSTECHNIKA TRUSTED FIXINGS SINCE 1970

2 SORMAT RAGASZTÁSTECHNIKA A nn Sormat cég a ragasztástechnikai megoldások széles választékát kínálja az építőipar számára. A műgyanta alapú, többkomponensű ragasztóanyagok a legkülönbözőbb építőanyagokban való rögzítésekre adnak megfelelő megoldást. Ezek a kötések megfelelnek az építőipar európai szabványainak, s gyártásuk megfelel az ISO 9001:2000 minőségbiztosítási előírásoknak. A Sormat ragasztástechnika két különböző megoldást kínál, és számos tartozékkal együtt biztosítja a megfelelő kötési szilárdságot: a Sormat ITH kétkomponensű, műanyag tubusba töltött ragasztóhabarcsot mely furatmérettől függően több kötésre használható, valamint a Sormat KEM/KEMLA üveg olába töltött ragasztó patronokat, olánként egy ragasztás elkészítésére. A ragasztott rögzítések számos előnnyel rendelkeznek: kisebb perem-és tengelytávolságot engednek meg (nem feszítenek), nagy és dinamikus terhelésekre is alkalmasak, és valamennyi építőanyagban használhatók.

3 A MEGFELELŐ RÖGZÍTÉSI RENDSZER KIVÁLASZTÁSA A ragasztott kötések a műgyanta alapú ragasztóanyagnak a furat falára és a menetes szárra vagy betonvasra való tapadásán alapul. Rendkívül fontos a különböző feladatokhoz megfelelő megoldás megválasztása (lásd a következő oldalakat) az alábbi szempontok gyelembevételével: TERHELÉS FAJTÁJA dinamikus statikus FALAZAT ANYAGA SZERELÉSI ADATOK EGYÉB FELTÉTELEK kemény beton (C50/60) beton (C20/25) húzott beton tégla, falazóblokk tengelytávolság peremtávolság beültetési mélység tűzállóság földrengés állóság szélsőséges időjárás nedves, párás környezet

4 KIVÁLASZTÁS TERMÉK MEGENGEDETT HÚZÓSZILÁRDSÁG kg BETON TÖMÖR TÉGLA ÜREGES TÉGLA TERMÉSKŐ YTONG M16 Menetes szár Beton C20/25 ITH ITH ITH ITH 380 W ITH 380 PE KEM KEM VE KEMLA megfelelő ++ jó +++ kiváló - nem alkalmazható

5 KIVÁLASZTÁS TERMÉK FALAZAT HŐMÉRSÉKLETE KINYOMÓPISZTOLY FELHASZNÁLHATÓ EGYÉB ELŐNYÖK +25 C -6 C sziloplaszt IPU 380 nem kell betonvas víz alatti hőállóság ETA sztirol- eltarttól -5 C tól -18 C kiny.pisztoly kiny.pisztoly kiny.pisztoly szerelés 120 C bevizsgált mentes hatóság (hónap) ITH ITH ITH ITH 380 W 18 ITH 380 PE 18 KEM 36 KEM VE 36 KEMLA 12 alkalmas az adott feladatra

6 RAGASZTÓHABARCS ITH 150 ITH 150 szirolmentes, poliészter műgyanta, 150 ml-es tubusban A Sormat ITH 150 közel szagtalan, jó kötést biztosító, kétkomponensű ragasztóhabarcs. Egyszeri használatra alkalmas, normál kinyomópisztollyal (szilikon-pisztoly) betölthető, gazdaságos, szilárd és vegyileg ellenálló kötést biztosít. Az ITH 150 ragasztóhabarcs használható betonban, tömör és üreges falazatban. Alkalmas kis peremtávolságú rögzítésekre, betonvas, menetes szárak rögzítésére. IPU 150/300 IOV ISH ISL KEVERŐSZÁR IPUM IOV BELSŐMENETES HÜVELY FURATKEFE TERMÉKEK ÉS CSOMAGOLÁSI EGYSÉGEIK RENDELÉSI SZÁM/CIKKSZÁM TERMÉK CSOMAGOLÁS doboz/karton SÚLY kg/1000 db /72600 ITH 150 ragasztóhabarcs 12/- 340, /72603 ISL keverőszár 10/- 8, /72620 IPU 150/300 kinyomópisztoly 1/- 933, /72604 IOV M6-M8 (12x50) műanyag szita 50/- 0, /72605 IOV M10-M12 (15x85) műanyag szita 20/- 2, /72606 IOV M10-M12 (15x135) műanyag szita 20/- 3, /72607 IOV M16 (20x85) műanyag szita 20/- 3, /72615 ISH M6-M8 (12x1000) 1/50 47, /72617 ISH M10-M12 (16x1000) 1/50 63, /72618 ISH M16 (22x1000) 1/25 89, /72622 IOV M6x48 belsőmenetes hüvely 10/ /72623 IOV M8x80 belsőmenetes hüvely 10/ /72624 IOV M10x80 belsőmenetes hüvely 10/ /72625 IOV M12x80 belsőmenetes hüvely 10/ /72621 IPUM kifújó pumpa 1/- 236, /79180 Furatkefe ø 13x300 1/ /79181 Furatkefe ø 18x300 1/ /79182 Furatkefe ø 28x300 1/-

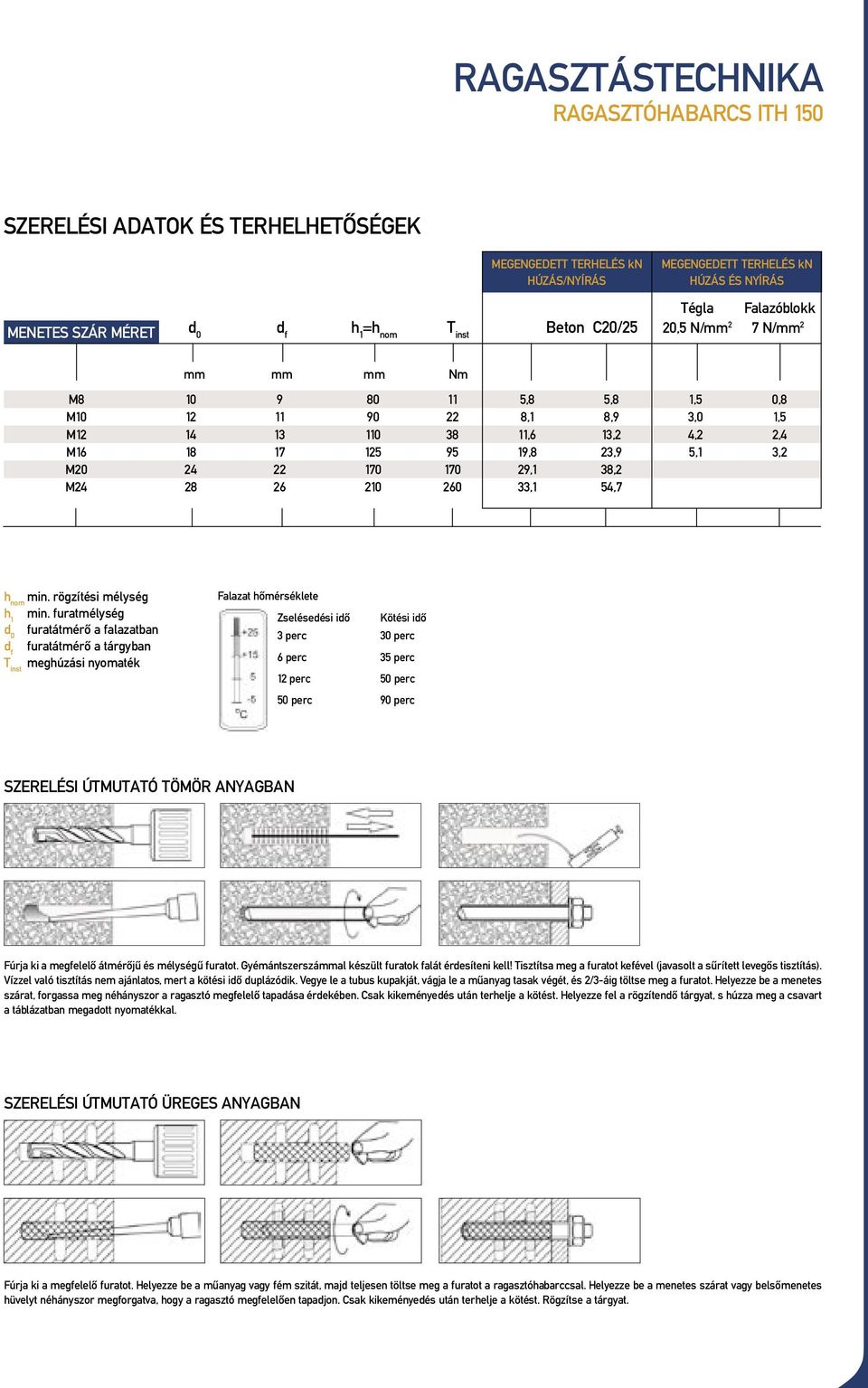

7 RAGASZTÓHABARCS ITH 150 SZERELÉSI ADATOK ÉS TERHELHETŐSÉGEK MENETES SZÁR MÉRET HÚZÁS/NYÍRÁS HÚZÁS ÉS NYÍRÁS Tégla Falazóblokk d f =h nom Beton C20/25 20,5 N/mm 2 7 N/mm 2 mm mm mm Nm M ,8 5,8 1,5 0,8 M ,1 8,9 3,0 1,5 M ,6 13,2 4,2 2,4 M ,8 23,9 5,1 3,2 M ,1 38,2 M ,1 54,7 h nom min. rögzítési mélység min. furatmélység furatátmérő a falazatban d f furatátmérő a tárgyban meghúzási nyomaték Falazat hőmérséklete Zselésedési idő 3 perc 6 perc 12 perc 50 perc Kötési idő 30 perc 35 perc 50 perc 90 perc SZERELÉSI ÚTMUTATÓ TÖMÖR ANYAGBAN Fúrja ki a megfelelő átmérőjű és mélységű furatot. Gyémántszerszámmal készült furatok falát érdesíteni kell! Tisztítsa meg a furatot kefével (javasolt a sűrített levegős tisztítás). Vízzel való tisztítás nem ajánlatos, mert a kötési idő duplázódik. Vegye le a tubus kupakját, vágja le a műanyag tasak végét, és 2/3-áig töltse meg a furatot. Helyezze be a menetes szárat, forgassa meg néhányszor a ragasztó megfelelő tapadása érdekében. Csak kikeményedés után terhelje a kötést. Helyezze fel a rögzítendő tárgyat, s húzza meg a csavart a táblázatban megadott nyomatékkal. SZERELÉSI ÚTMUTATÓ ÜREGES ANYAGBAN Fúrja ki a megfelelő furatot. Helyezze be a műanyag vagy fém szitát, majd teljesen töltse meg a furatot a ragasztóhabarccsal. Helyezze be a menetes szárat vagy belsőmenetes hüvelyt néhányszor megforgatva, hogy a ragasztó megfelelően tapadjon. Csak kikeményedés után terhelje a kötést. Rögzítse a tárgyat.

8 RAGASZTÓHABARCS ITH 300 ITH 300 Nagyszilárdságú, két komponensű, sztirolmentes epoxyakrilát műgyanta, 300 ml-es tubusban A Sormat ITH 300 közel szagtalan, nagyszilárdságú műgyanta. Többször használható (keverőszár cserével), normál kinyomópisztollyal betölthető (szilikon-pisztoly), gazdaságos, szilárd és vegyileg ellenálló kötést biztosít. Ideális betonban, kőzetben való rögzítésekhez. Alkalmas kis peremtávolságú rögzítésekre, betonvas, menetes szárak, nagyobb csavarok rögzítésére. Használható vízalatti és párás környezetben is. A kis zsugorodás lehetővé teszi betonvasak beragasztását. Hőálló 120 C-ig. IPU 150/300 IOV ISH ISL KEVERŐSZÁR IPUM IOV BELSŐMENETES HÜVELY FURATKEFE TERMÉKEK ÉS CSOMAGOLÁSI EGYSÉGEIK RENDELÉSI SZÁM/CIKKSZÁM TERMÉK CSOMAGOLÁS doboz/karton SÚLY kg/1000 db /72612 ITH 300 ragasztóhabarcs 12/- 560, /72603 ISL keverőszár 10/- 8, /72620 IPU 150/300 kinyomópisztoly 1/- 933, /72604 IOV M6-M8 (12x50) műanyag szita 50/- 0, /72605 IOV M10-M12 (15x85) műanyag szita 20/- 2, /72606 IOV M10-M12 (15x135) műanyag szita 20/- 3, /72607 IOV M16 (20x85) műanyag szita 20/- 3, /72615 ISH M6-M8 (12x1000) 1/50 47, /72617 ISH M10-M12 (16x1000) 1/50 63, /72618 ISH M16 (22x1000) 1/25 89, /72622 IOV M6x48 belsőmenetes hüvely 10/ /72623 IOV M8x80 belsőmenetes hüvely 10/ /72624 IOV M10x80 belsőmenetes hüvely 10/ /72625 IOV M12x80 belsőmenetes hüvely 10/ /72621 IPUM kifújó pumpa 1/- 236, /79180 Furatkefe ø 13x300 1/ /79181 Furatkefe ø 18x300 1/ /79182 Furatkefe ø 28x300 1/-

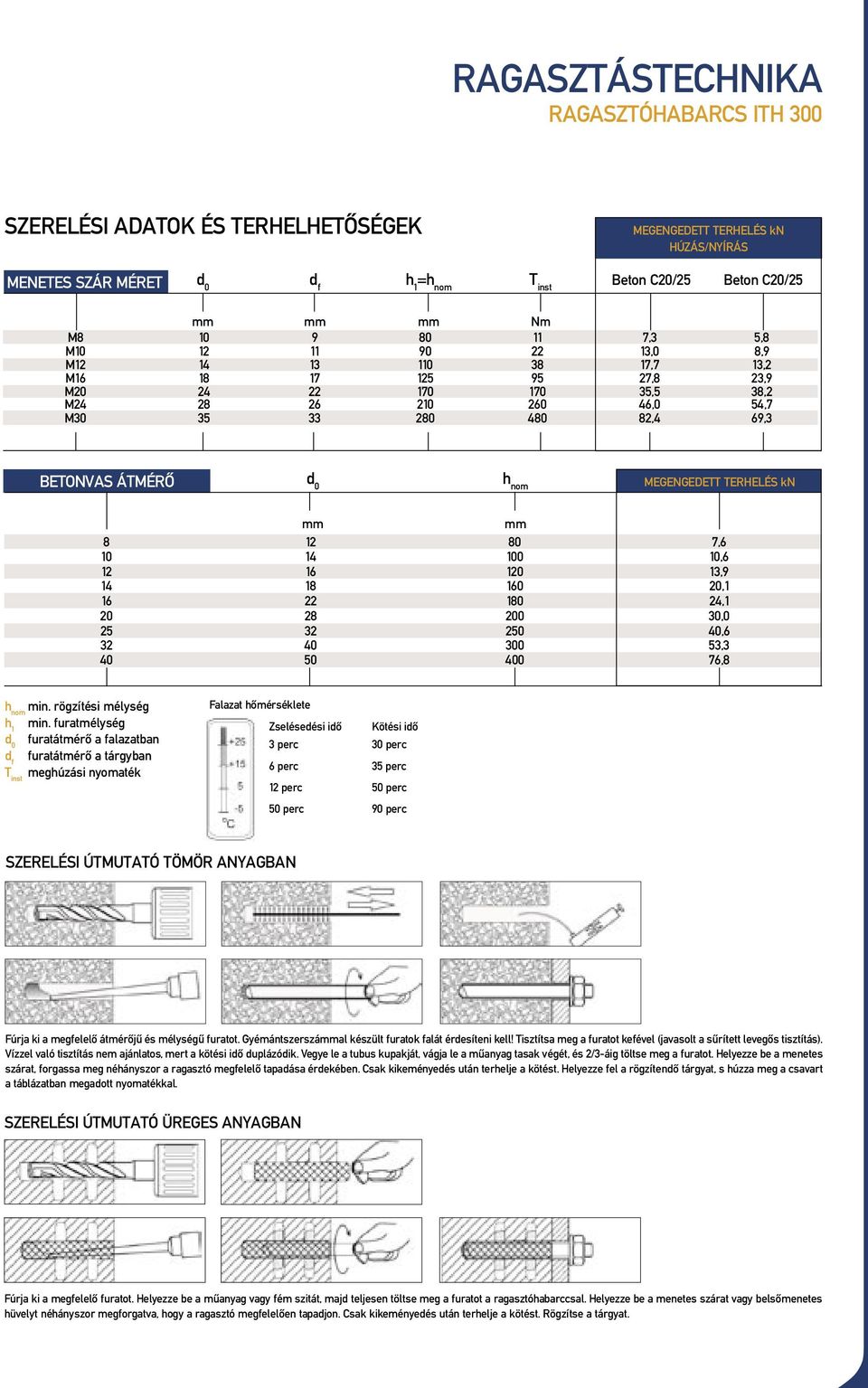

9 RAGASZTÓHABARCS ITH 300 SZERELÉSI ADATOK ÉS TERHELHETŐSÉGEK HÚZÁS/NYÍRÁS MENETES SZÁR MÉRET d f =h nom Beton C20/25 Beton C20/25 mm mm mm Nm M ,3 5,8 M ,0 8,9 M ,7 13,2 M ,8 23,9 M ,5 38,2 M ,0 54,7 M ,4 69,3 BETONVAS ÁTMÉRŐ h nom mm mm , , , , , , , , ,8 h nom min. rögzítési mélység min. furatmélység furatátmérő a falazatban d f furatátmérő a tárgyban meghúzási nyomaték Falazat hőmérséklete Zselésedési idő 3 perc 6 perc 12 perc 50 perc Kötési idő 30 perc 35 perc 50 perc 90 perc SZERELÉSI ÚTMUTATÓ TÖMÖR ANYAGBAN Fúrja ki a megfelelő átmérőjű és mélységű furatot. Gyémántszerszámmal készült furatok falát érdesíteni kell! Tisztítsa meg a furatot kefével (javasolt a sűrített levegős tisztítás). Vízzel való tisztítás nem ajánlatos, mert a kötési idő duplázódik. Vegye le a tubus kupakját, vágja le a műanyag tasak végét, és 2/3-áig töltse meg a furatot. Helyezze be a menetes szárat, forgassa meg néhányszor a ragasztó megfelelő tapadása érdekében. Csak kikeményedés után terhelje a kötést. Helyezze fel a rögzítendő tárgyat, s húzza meg a csavart a táblázatban megadott nyomatékkal. SZERELÉSI ÚTMUTATÓ ÜREGES ANYAGBAN Fúrja ki a megfelelő furatot. Helyezze be a műanyag vagy fém szitát, majd teljesen töltse meg a furatot a ragasztóhabarccsal. Helyezze be a menetes szárat vagy belsőmenetes hüvelyt néhányszor megforgatva, hogy a ragasztó megfelelően tapadjon. Csak kikeményedés után terhelje a kötést. Rögzítse a tárgyat.

10 RAGASZTÓHABARCS ITH 380 ITH 380 Sztirolmentes, kétkomponensű vinilészter műgyanta, 380 ml-es tubusban A Sormat ITH 380 közel szagtalan, gyorsan kötő, nagyszilárdságú műgyanta. Az ITH 380 ideális betonban és kőzetben való rögzítésekre. Alkalmas kis peremtávolságú rögzítésekre, betonvas, menetes szárak, nagyobb csavarok rögzítésére. Használható vízalatti és párás környezetben is. A kis zsugorodás lehetővé teszi betonvasak beragasztását. Hőálló 120 C-ig. IPU 380 IOV ISH ISL KEVERŐSZÁR IPUM IOV BELSŐMENETES HÜVELY FURATKEFE TERMÉKEK ÉS CSOMAGOLÁSI EGYSÉGEIK RENDELÉSI SZÁM/CIKKSZÁM TERMÉK CSOMAGOLÁS doboz/karton SÚLY kg/1000 db /72601 ITH 380 ragasztóhabarcs 12/- 690, /72603 ISL keverőszár 10/- 8, /72620 IPU 150/300 kinyomópisztoly 1/- 933, /72604 IOV M6-M8 (12x50) műanyag szita 50/- 0, /72605 IOV M10-M12 (15x85) műanyag szita 20/- 2, /72606 IOV M10-M12 (15x135) műanyag szita 20/- 3, /72607 IOV M16 (20x85) műanyag szita 20/- 3, /72615 ISH M6-M8 (12x1000) 1/50 47, /72617 ISH M10-M12 (16x1000) 1/50 63, /72618 ISH M16 (22x1000) 1/25 89, /72622 IOV M6x48 belsőmenetes hüvely 10/ /72623 IOV M8x80 belsőmenetes hüvely 10/ /72624 IOV M10x80 belsőmenetes hüvely 10/ /72625 IOV M12x80 belsőmenetes hüvely 10/ /72621 IPUM kifújó pumpa 1/- 236, /79180 Furatkefe ø 13x300 1/ /79181 Furatkefe ø 18x300 1/ /79182 Furatkefe ø 28x300 1/-

11 RAGASZTÓHABARCS ITH 380 SZERELÉSI ADATOK ÉS TERHELHETŐSÉGEK HÚZÁS/NYÍRÁS MENETES SZÁR MÉRET d f =h nom Beton C20/25 Beton C20/25 mm mm mm Nm M ,3 5,8 M ,0 8,9 M ,7 13,2 M ,8 23,9 M ,5 38,2 M ,0 54,7 M ,4 69,3 BETONVAS ÁTMÉRŐ h nom mm mm , , , , , , , , ,8 h nom min. rögzítési mélység min. furatmélység furatátmérő a falazatban d f furatátmérő a tárgyban meghúzási nyomaték Falazat hőmérséklete Zselésedési idő 3 perc 6 perc 12 perc 50 perc Kötési idő 30 perc 35 perc 50 perc 90 perc SZERELÉSI ÚTMUTATÓ TÖMÖR ANYAGBAN Fúrja ki a megfelelő átmérőjű és mélységű furatot. Gyémántszerszámmal készült furatok falát érdesíteni kell! Tisztítsa meg a furatot kefével (javasolt a sűrített levegős tisztítás). Vízzel való tisztítás nem ajánlatos, mert a kötési idő duplázódik. Vegye le a tubus kupakját, vágja le a műanyag tasak végét, és 2/3-áig töltse meg a furatot. Helyezze be a menetes szárat, forgassa meg néhányszor a ragasztó megfelelő tapadása érdekében. Csak kikeményedés után terhelje a kötést. Helyezze fel a rögzítendő tárgyat, s húzza meg a csavart a táblázatban megadott nyomatékkal. SZERELÉSI ÚTMUTATÓ ÜREGES ANYAGBAN Fúrja ki a megfelelő furatot. Helyezze be a műanyag vagy fém szitát, majd teljesen töltse meg a furatot a ragasztóhabarccsal. Helyezze be a menetes szárat vagy belsőmenetes hüvelyt néhányszor megforgatva, hogy a ragasztó megfelelően tapadjon. Csak kikeményedés után terhelje a kötést. Rögzítse a tárgyat.

12 RAGASZTÓHABARCS ITH 380 W -18 C ITH 380 W Sztirolmentes téli műgyanta, 380 ml-es tubusban A Sormat ITH 380 W gyorsan kötő, kétkomponensű ragasztóhabarcs, megfelelő szilárdságot biztosító ansaturated műgyanta. Speciálisan kifejlesztett nagy reakcióképességű gyanta, alkalmas alacsony hőmérsékleten: -18 C-ig való használatra. Használata betonban ideális. Alkalmas kis peremtávolságú rögzítésekre, betonvas, menetes szárak, nagyobb csavarok rögzítésére. A kis zsugorodás lehetővé teszi betonvasak beragasztását IPU 380 IOV ISH ISL KEVERŐSZÁR IPUM IOV BELSŐMENETES HÜVELY FURATKEFE TERMÉKEK ÉS CSOMAGOLÁSI EGYSÉGEIK RENDELÉSI SZÁM/CIKKSZÁM TERMÉK CSOMAGOLÁS doboz/karton SÚLY kg/1000 db /72611 ITH 380W ragasztóhabarcs 12/- 690, /72603 ISL keverőszár 10/- 8, /72620 IPU 150/300 kinyomópisztoly 1/- 933, /72604 IOV M6-M8 (12x50) műanyag szita 50/- 0, /72605 IOV M10-M12 (15x85) műanyag szita 20/- 2, /72606 IOV M10-M12 (15x135) műanyag szita 20/- 3, /72607 IOV M16 (20x85) műanyag szita 20/- 3, /72615 ISH M6-M8 (12x1000) 1/50 47, /72617 ISH M10-M12 (16x1000) 1/50 63, /72618 ISH M16 (22x1000) 1/25 89, /72622 IOV M6x48 belsőmenetes hüvely 10/ /72623 IOV M8x80 belsőmenetes hüvely 10/ /72624 IOV M10x80 belsőmenetes hüvely 10/ /72625 IOV M12x80 belsőmenetes hüvely 10/ /72621 IPUM kifújó pumpa 1/- 236, /79180 Furatkefe ø 13x300 1/ /79181 Furatkefe ø 18x300 1/ /79182 Furatkefe ø 28x300 1/-

13 RAGASZTÓHABARCS ITH 380 W SZERELÉSI ADATOK ÉS TERHELHETŐSÉGEK HÚZÁS/NYÍRÁS MENETES SZÁR MÉRET d f =h nom Beton C20/25 Beton C20/25 mm mm mm Nm M ,8 5,8 M ,0 8,9 M ,1 13,2 M ,7 23,9 M ,4 38,2 M ,9 54,7 M ,6 69,3 BETONVAS ÁTMÉRŐ h nom mm mm , , , , , , , , ,8 h nom min. rögzítési mélység min. furatmélység furatátmérő a falazatban d f furatátmérő a tárgyban meghúzási nyomaték Falazat hőmérséklete Zselésedési idő 3 perc 6 perc 12 perc 50 perc Kötési idő 30 perc 35 perc 50 perc 90 perc SZERELÉSI ÚTMUTATÓ TÖMÖR ANYAGBAN Fúrja ki a megfelelő átmérőjű és mélységű furatot. Gyémántszerszámmal készült furatok falát érdesíteni kell! Tisztítsa meg a furatot kefével (javasolt a sűrített levegős tisztítás). Vízzel való tisztítás nem ajánlatos, mert a kötési idő duplázódik. Vegye le a tubus kupakját, vágja le a műanyag tasak végét, és 2/3-áig töltse meg a furatot. Helyezze be a menetes szárat, forgassa meg néhányszor a ragasztó megfelelő tapadása érdekében. Csak kikeményedés után terhelje a kötést. Helyezze fel a rögzítendő tárgyat, s húzza meg a csavart a táblázatban megadott nyomatékkal. SZERELÉSI ÚTMUTATÓ ÜREGES ANYAGBAN Fúrja ki a megfelelő furatot. Helyezze be a műanyag vagy fém szitát, majd teljesen töltse meg a furatot a ragasztóhabarccsal. Helyezze be a menetes szárat vagy belsőmenetes hüvelyt néhányszor megforgatva, hogy a ragasztó megfelelően tapadjon. Csak kikeményedés után terhelje a kötést. Rögzítse a tárgyat.

14 RAGASZTÓHABARCS ITH 380 PE ITH 380 PE Poliészter műgyanta, 380 ml-es tubusban A Sormat ITH 380 PE jó kötésszilárdságú, gyorsan kötő, két komponensű poliészter sztirolos műgyanta. Többször használható (keverőszár cserével), általánosan használható műgyanta, gazdaságos és vegyileg ellenálló kötést biztosít. Az ITH 380 PE használható betonban, téglában, kőzetben, üreges anyagokban. Használata betonban ideális. Alkalmas kis peremtávolságú rögzítésekre, betonvas, menetes szárak, nagyobb csavarok rögzítésére. IPU 380 IOV ISH ISL KEVERŐSZÁR IPUM RANGE AND PACKAGES IOV BELSŐMENETES HÜVELY FURATKEFE RENDELÉSI SZÁM/CIKKSZÁM TERMÉK CSOMAGOLÁS doboz/karton SÚLY kg/1000 db /72608 ITH 380PE ragasztóhabarcs 12/- 690, /72603 ISL keverőszár 10/- 8, /72620 IPU 150/300 kinyomópisztoly 1/- 933, /72604 IOV M6-M8 (12x50) műanyag szita 50/- 0, /72605 IOV M10-M12 (15x85) műanyag szita 20/- 2, /72606 IOV M10-M12 (15x135) műanyag szita 20/- 3, /72607 IOV M16 (20x85) műanyag szita 20/- 3, /72615 ISH M6-M8 (12x1000) 1/50 47, /72617 ISH M10-M12 (16x1000) 1/50 63, /72618 ISH M16 (22x1000) 1/25 89, /72622 IOV M6x48 belsőmenetes hüvely 10/ /72623 IOV M8x80 belsőmenetes hüvely 10/ /72624 IOV M10x80 belsőmenetes hüvely 10/ /72625 IOV M12x80 belsőmenetes hüvely 10/ /72621 IPUM kifújó pumpa 1/- 236, /79180 Furatkefe ø 13x300 1/ /79181 Furatkefe ø 18x300 1/ /79182 Furatkefe ø 28x300 1/-

15 RAGASZTÓHABARCS ITH 380 PE SZERELÉSI ADATOK ÉS TERHELHETŐSÉGEK MEGHÚZÁSI NYOMATÉK HÚZÁS/NYÍRÁS HÚZÁS/NYÍRÁS MENETES SZÁR MÉRET Tégla Falazóblokk d f =h nom Betonban Téglában Beton C20/25 20,5 N/mm 2 7 N/mm 2 mm mm mm Nm Nm M ,9 5,8 1,7 0,8 M ,5 8,9 3,4 1,7 M ,6 13,2 4,8 2,7 M ,3 23,9 5,6 3,6 M ,9 38,2 M ,4 54,7 h nom min. rögzítési mélység min. furatmélység furatátmérő a falazatban d f furatátmérő a tárgyban meghúzási nyomaték Falazat hőmérséklete Zselésedési idő 3 perc 6 perc 12 perc 50 perc Kötési idő 30 perc 35 perc 50 perc 90 perc SZERELÉSI ÚTMUTATÓ TÖMÖR ANYAGBAN Fúrja ki a megfelelő átmérőjű és mélységű furatot. Gyémántszerszámmal készült furatok falát érdesíteni kell! Tisztítsa meg a furatot kefével (javasolt a sűrített levegős tisztítás). Vízzel való tisztítás nem ajánlatos, mert a kötési idő duplázódik. Vegye le a tubus kupakját, és 2/3-áig töltse meg a furatot. Helyezze be a menetes szárat, forgassa meg néhányszor a ragasztó megfelelő tapadása érdekében. Csak kikeményedés után terhelje a kötést. Helyezze fel a rögzítendő tárgyat, s húzza meg a csavart a táblázatban megadott nyomatékkal. SZERELÉSI ÚTMUTATÓ ÜREGES ANYAGBAN Fúrja ki a megfelelő furatot. Helyezze be a műanyag vagy fém szitát, majd teljesen töltse meg a furatot a ragasztóhabarccsal. Helyezze be a menetes szárat vagy belsőmenetes hüvelyt néhányszor megforgatva, hogy a ragasztó megfelelően tapadjon. Csak kikeményedés után terhelje a kötést. Rögzítse a tárgyat.

16 KEM KEM KEM-VE Poliészter üveg olás ragasztópatron Vinilészter üveg olás ragasztópatron (ETA bevizsgált) A Sormat KEM ragasztópatron menetes szárak és betonvasak ragasztására alkalmas. Hasonlóan más ragasztásokhoz a KEM patronok sem feszítő kötések, így kis perem- és tengelytávolságok megengedettek. Dinamikus terhelésekre és víz alatti rögzítésekre is használható. A rögzítés abszolút biztonságos, az eljárás garantálja a furat 100%-os kitöltését. Nagyon alacsony hőmérsékleten: -40 C-ig használható. Falazat hőmérséklet zselésedési idő 20 perc 30 perc 60 perc 5 óra Figyelem: nedves furatban a kötési idő kétszeres! TERMÉKEK ÉS CSOMAGOLÁSI EGYSÉGEIK RENDELÉSI SZÁM/CIKKSZÁM TERMÉK CSOMAGOLÁS doboz/karton SÚLY kg/1000 db /72308 KEM 8 10 / , /72310 KEM / , /72312 KEM / , /72316 KEM / , /72320 KEM 20 6 / , /72324 KEM 24 6 / , /72330 KEM 30 6 / , /72810 KEM-VE / , /72812 KEM-VE / , /72816 KEM-VE / , /72820 KEM-VE 20 6 / , /72824 KEM-VE 24 6 / ,6 SZERELÉSI ADATOK ÉS TERHELHETŐSÉGEK BETON C20/25 PERMISSIBLE LOADS IN kn BETON C20/25 HÚZÁS/NYÍRÁS MÉRET MENETES SZÁR = h nom t x Acél 5.8 Acél 5.8 mm mm mm Nm KEM 8 M ,0 KEM 10 M ,0 KEM 12 M ,0 KEM 16 M ,0 KEM 20 M ,0 KEM 24 M ,0 KEM 30 M ,0 KEM-VE 10 M ,1 / 12,0 KEM-VE 12 M ,8 / 16,8 KEM-VE 16 M ,2 / 31,2 KEM-VE 20 M ,3 / 48,8 KEM-VE 24 M ,6 / 70,4 t x max. rögzíthető vastagság h nom min. rögzítési mélység min. furatmélység furatátmérő meghúzási nyomaték

17 MENETES SZÁRAK KEVA VKS VH KEVA VSS VKS VH 5.8-as horganyzott acél, hatlap fejjel (bahajtófej a dobozban), 2x45 -os élletörés 5.8-as horganyzott acél, lapos fejjel, 2x45 -os élletörés 5.8-as tüzihorganyzott acél, lapos fejjel, 2x45 -os élletörés rozsdamentes acél AISI 316 (A4), lapos fej, 1x45 -os élletörés TERMÉKEK ÉS CSOMAGOLÁSI EGYSÉGEIK MÉRET RENDELÉSI SZÁM/CIKKSZÁM KEVA VSS VKS VH MEGFELELŐ PATRON CSOMAGOLÁS doboz/karton HORGANYZOTT ACÉL HORGANYZOTT ACÉL TÜZIHORGANYZOTT ACÉL ROZSDAMENTES ACÉL 8 x / /78679 KEM 8-10 / x / /72680 KEM 10 KEM-VE / x / /72681 KEM 12 KEM-VE / x / /72683 KEM 16 KEM-VE / - 20 x / /72684 KEM 20 KEM-VE 20 6 / - 24 x / /72686 KEM 24 KEM-VE 24 6 / - 30 x / /72688 KEM 30-6 / - KEM SIZE KEM-VE SIZE Fúrja ki a megfelelő átmérőjű és mélységű furatot. Gyémántszerszámmal készült furatok falát érdesíteni kell! Tisztítsa meg a furatot kefével (javasolt a sűrített levegős tisztítás). Helyezze be a patront. Ellenőrizze, hogy kézmeleg állapotban a patronban a műgyanta folyékony. A menetes szárat ütvefúrógéppel (ütve és forgatva!) hajtsa be. Használja a behajtószerszámot. Csak kikeményedés után terhelje a kötést. Helyezze fel a rögzítendő tárgyat, s húzza meg a csavart a táblázatban megadott nyomatékkal.

18 KEMLA KEMLA Poliészter üveg olás beütőpatron A Sormat KEMLA üveg olás beütőpatronja menetes szárak és betonvasak beragsztására szolgál. A KEMLA könnyen szerelhető, nem szükséges speciális szerszám, egyszerűen helyezze be a furatba, s üsse be a menetes szárat, vagy a betonvasat. Hasonlóan más ragasztásokhoz a KEMLA patronok sem feszítő kötések, így kis perem- és tengelytávolságok megengedettek. Dinamikus terhelések esetén is használható. TERMÉKEK ÉS CSOMAGOLÁSI EGYSÉGEIK RENDELÉSI SZÁM/CIKKSZÁM TERMÉK CSOMAGOLÁS doboz/karton SÚLY kg/1000 db /72360 KEMLA / , /72361 KEMLA / , /72362 KEMLA / , /72363 KEMLA 20 6 / ,0 SZERELÉSI ADATOK ÉS TERHELHETŐSÉGEK BETON C20/25 MÉRET MENETES SZÁR =h nom t x Acél 5.8 menetes szár betonvas menetes szár menetes szár betonvas mm mm mm mm Nm kn kn KEMLA 10 M ,6 8,0 KEMLA 12 M ,0 10,0 KEMLA 16 M ,9 17,0 KEMLA 20 M ,9 27,0 t x max. rögzíthető vastagság h nom min. rögzítési mélység min. furatmélység furatátmérő meghúzási nyomaték Falazat hőmérséklet zselésedési idő 1 óra 2 óra 5 óra 10 óra Figyelem: nedves furatban a kötési idő kétszeres!

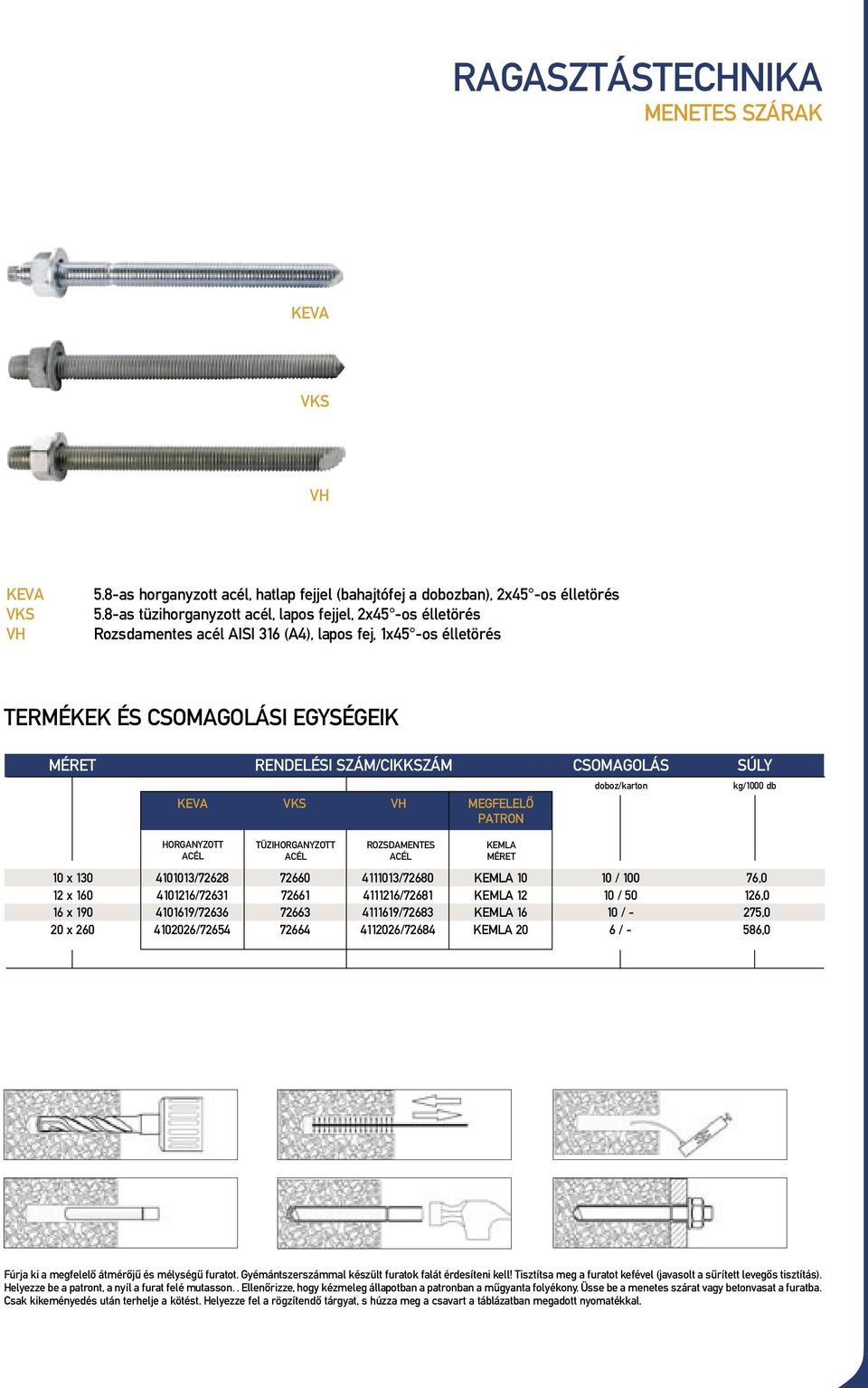

19 MENETES SZÁRAK KEVA VKS VH KEVA VKS VH 5.8-as horganyzott acél, hatlap fejjel (bahajtófej a dobozban), 2x45 -os élletörés 5.8-as tüzihorganyzott acél, lapos fejjel, 2x45 -os élletörés Rozsdamentes acél AISI 316 (A4), lapos fej, 1x45 -os élletörés TERMÉKEK ÉS CSOMAGOLÁSI EGYSÉGEIK MÉRET RENDELÉSI SZÁM/CIKKSZÁM KEVA VKS VH MEGFELELŐ PATRON CSOMAGOLÁS doboz/karton SÚLY kg/1000 db HORGANYZOTT ACÉL TÜZIHORGANYZOTT ACÉL ROZSDAMENTES ACÉL 10 x / /72680 KEMLA / ,0 12 x / /72681 KEMLA / ,0 16 x / /72683 KEMLA / - 275,0 20 x / /72684 KEMLA 20 6 / - 586,0 KEMLA MÉRET Fúrja ki a megfelelő átmérőjű és mélységű furatot. Gyémántszerszámmal készült furatok falát érdesíteni kell! Tisztítsa meg a furatot kefével (javasolt a sűrített levegős tisztítás). Helyezze be a patront, a nyíl a furat felé mutasson.. Ellenőrizze, hogy kézmeleg állapotban a patronban a műgyanta folyékony. Üsse be a menetes szárat vagy betonvasat a furatba. Csak kikeményedés után terhelje a kötést. Helyezze fel a rögzítendő tárgyat, s húzza meg a csavart a táblázatban megadott nyomatékkal.
