Áruválaszték. Tömör Lyukas Gázszilikát Lyukas szikla dalékanya-

Átírás

1 F F

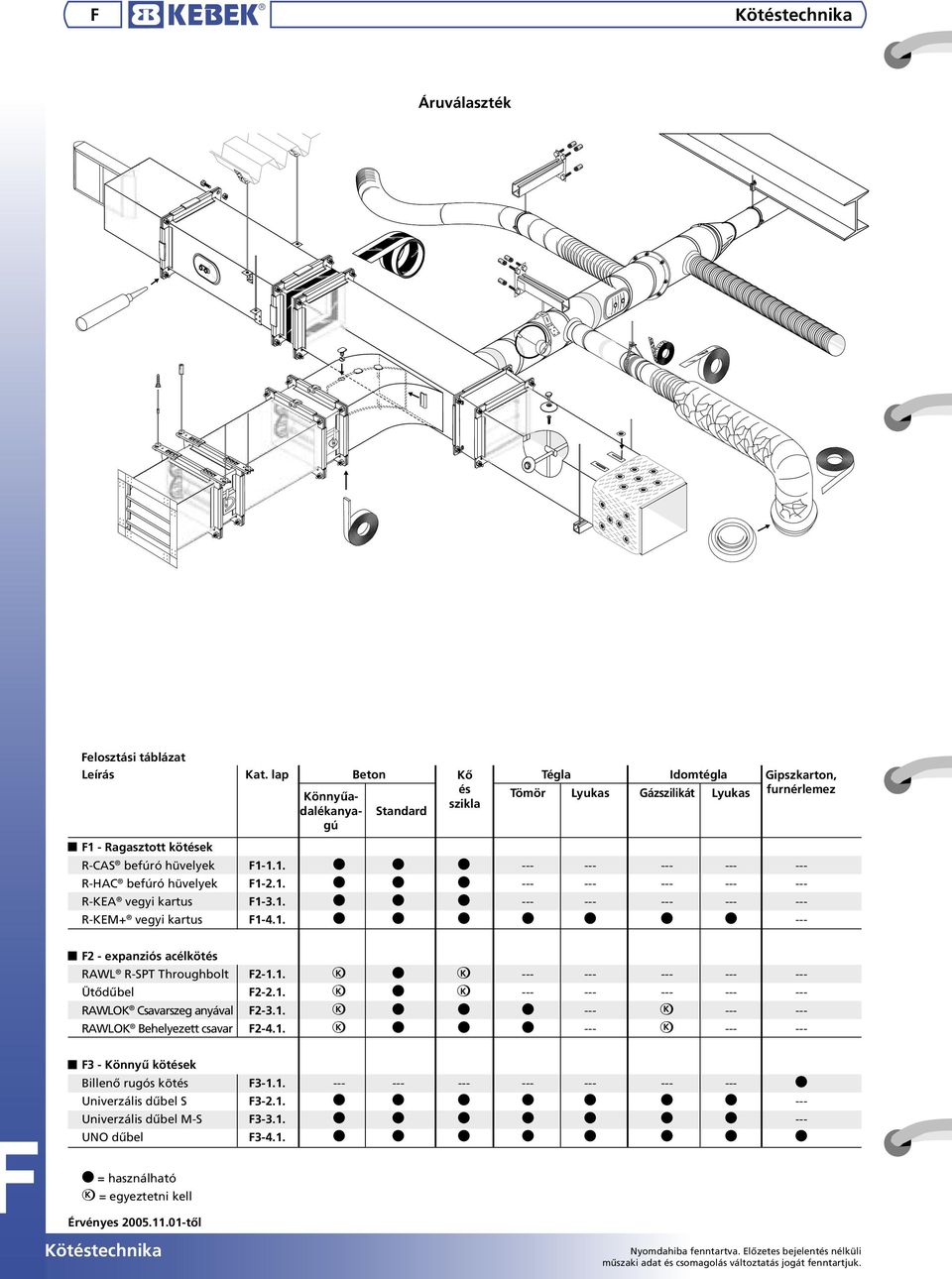

2 F Áruválaszték Felosztási táblázat Leírás Kat. lap Beton Kő Tégla Idomtégla és Könnyűa- Tömör Lyukas Gázszilikát Lyukas szikla dalékanya- Standard gú F1 - Ragasztott kötések Gipszkarton, furnérlemez R-CAS befúró hüvelyek F R-HAC befúró hüvelyek F R-KEA vegyi kartus F R-KEM+ vegyi kartus F F2 - expanziós acélkötés RAWL R-SPT Throughbolt F K K Ütődűbel F K K RAWLOK Csavarszeg anyával F K --- K RAWLOK Behelyezett csavar F K --- K F3 - Könnyű kötések Billenő rugós kötés F Univerzális dűbel S F Univerzális dűbel M-S F UNO dűbel F = használható K = egyeztetni kell

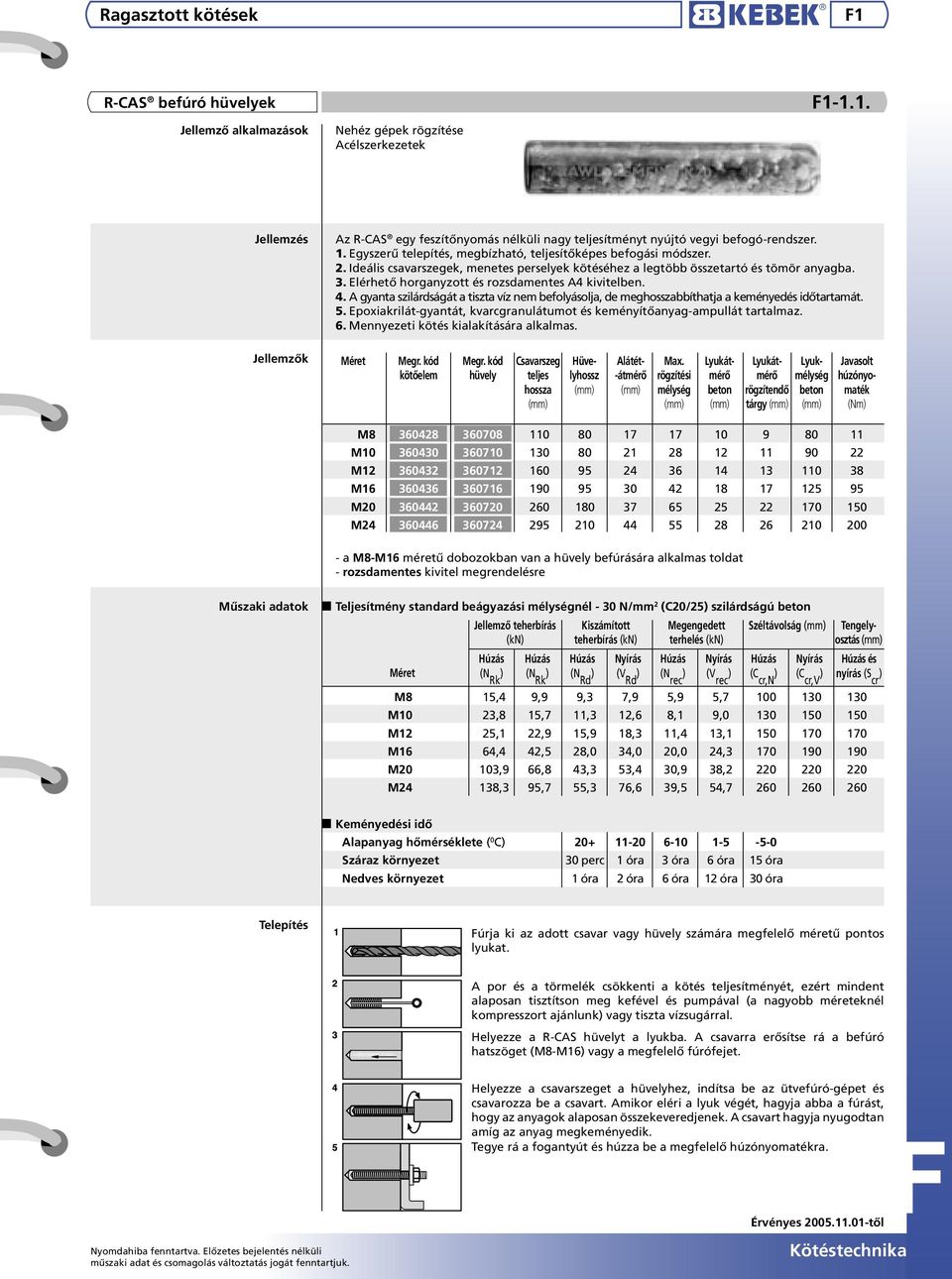

3 Ragasztott kötések F1 R-CAS befúró hüvelyek F Nehéz gépek rögzítése Acélszerkezetek Az R-CAS egy feszítőnyomás nélküli nagy teljesítményt nyújtó vegyi befogó-rendszer. 1. Egyszerű telepítés, megbízható, teljesítőképes befogási módszer. 2. Ideális csavarszegek, menetes perselyek kötéséhez a legtöbb összetartó és tömör anyagba. 3. Elérhető horganyzott és rozsdamentes A4 kivitelben. 4. A gyanta szilárdságát a tiszta víz nem befolyásolja, de meghosszabbíthatja a keményedés időtartamát. 5. Epoxiakrilát-gyantát, kvarcgranulátumot és keményítőanyag-ampullát tartalmaz. 6. Mennyezeti kötés kialakítására alkalmas. kötőelem hüvely Csavarszeg teljes hossza (mm Hüvelyhossz (mm Alátét- - (mm Max. rögzítési mélység (mm (mm rögzítendő tárgy (mm Lyukmélység (mm Javasolt húzónyomaték (Nm M M M M M M a M8-M16 méretű dobozokban van a hüvely befúrására alkalmas toldat - rozsdamentes kivitel megrendelésre Teljesítmény standard beágyazási mélységnél - 30 N (C20/25 szilárdságú Jellemző teherbírás (kn Kiszámított teherbírás (kn (V Rd Megengedett terhelés (kn (N rec (V rec Széltávolság (mm (C cr,n (C cr,v (mm és M8 15,4 9,9 9,3 7,9 5,9 5, M10 23,8 15,7 11,3 12,6 8,1 9, M12 25,1 22,9 15,9 18,3 11,4 13, M16 64,4 42,5 28,0 34,0 20,0 24, M20 103,9 66,8 43,3 53,4 30,9 38, M24 138,3 95,7 55,3 76,6 39,5 54, Keményedési idő Alapanyag hőmérséklete ( 0 C Száraz környezet 30 perc 1 óra 3 óra 6 óra 15 óra Nedves környezet 1 óra 2 óra 6 óra 12 óra 30 óra Fúrja ki az adott csavar vagy hüvely számára megfelelő méretű pontos lyukat. A por és a törmelék csökkenti a kötés teljesítményét, ezért mindent alaposan tisztítson meg kefével és pumpával (a nagyobb méreteknél kompresszort ajánlunk vagy tiszta vízsugárral. Helyezze a R-CAS hüvelyt a lyukba. A csavarra erősítse rá a befúró hatszöget (M8-M16 vagy a megfelelő fúrófejet. Helyezze a csavarszeget a hüvelyhez, indítsa be az ütvefúró-gépet és csavarozza be a csavart. Amikor eléri a lyuk végét, hagyja abba a fúrást, hogy az anyagok alaposan összekeveredjenek. A csavart hagyja nyugodtan amíg az anyag megkeményedik. Tegye rá a fogantyút és húzza be a megfelelő húzónyomatékra.

4 F1 Ragasztott kötések R-HAC ütőhüvely F Vasalás vasba Csavarszegek, menetes szárak Acélszerkezetek rögzítése Faszerkezetek rögzítése Az R-HAC hüvelysor egy nagy teherbírású kötőrendszer, amellyel a menetes szár vagy vasalás egyszerűen és gyorsan rögzíthető a szilárd ba. Egyszerűen telepíthető kézi vagy mechanikus kalapács segítségével. 1. Egyszerű telepítés, megbízható, hatékony kötési módszer. 2. A vasalás vagy csavarrúd kézi vagy légkalapáccsal könnyen a hüvelybe üthető. 3. Hosszú tárolási élettartam. 4. Mélyebb beágyazáshoz egymás után két hüvely is használható. 5. Ideális a vasalás kezdeti rögzítésére vas esetén. 6. A hüvely tervezése egyedi, lehetővé teszi a megfelelő hosszúságra rövidített standard menetes szárak használatát. Figyelmeztetés: az R-HAC hüvely mennyezeti kötés kialakítására nem alkalmas. Hüvely/csavarszeg-méret R-HAC 8/M R-HAC 10/M R-HAC 12/M R-HAC 16/M R-HAC 20/M R-HAC 24/M R-HAC 30/M nem alkalmas mennyezetbe való rögzítésre Teljesítmény standard beágyazási mélység esetén - 30 N (C20/25 szilárdságú hüvely Jellemző teherbírás (kn (mm Kiszámított teherbírás (kn rögzített tárgy (mm (V Rd Megengedett terhelés (kn (N rec Lyukmélység (mm (V rec Ajánlott húzónyomaték (Nm Széltávolság (mm (C cr,n Hüvelyek száma a dobozban (db (C cr,v (mm és M8 12,3 9,9 6,1 7,9 4,4 5, M10 19,4 15,7 9,7 12,6 6,9 9, M12 29,2 22,9 13,9 18,3 9,9 13, M16 51,2 42,5 23,3 34,0 16,6 24, M20 76,8 66,8 33,4 53,4 23,9 38, M24 94,6 95,7 39,4 76,6 28,1 54, M30 119,6 153,3 47,9 122,6 34,2 87, Keményedési idő Alapanyag hőmérséklete ( 0 C Száraz környezet 1 óra 2 óra 5 óra 10 óra Nedves környezet 2 óra 4 óra 10 óra 20 óra Fúrja ki pontosan a lyukat és ügyeljen a megfelelő mélység elérésére. A por és törmelék csökkentik a kötés teljesítményét, ezért mindent alaposan tisztítson meg kefével és pumpával (nagyobb méreteknél kompresszort ajánlunk vagy tiszta vízsugárral. Helyezze a hüvelyt (hüvelyeket a lyukba. Ügyeljen arra, hogy a hüvely jó irányban legyen. Üsse be a vasalást vagy csavarszeget (M16-ig kézi kalapáccsal. Nagyobb méreteknél használjon mechanikus kalapácsot. Hagyja pihenni, amíg az anyag megkeményedik. Telepítse a fogantyút és húzza be az ajánlott húzónyomatékra. Vasalás esetén öntse be friss nal.

5 Ragasztott kötések F1 R-KEA vegyi kartus F Vasalás kötése Acélszerkezetek, csarnokok Biztonsági korlátok Utak jelölése Az R-KEA egy speciálisan kifejlesztett epoxiakrilát alapú gyanta, amely ban nagyon hatékony, miközben a magasfokú védelem a nedves és korrozív környezettel szemben megmarad. 1. Könnyen alkalmazható. 2. Rövid keményedési idő. 3. Rögzítés feszítőnyomás nélkül. Tétel Vegyi kartus R-KEA Tartalom Csavarszeg Kötések száma a kartusban R-KEA 380 ml Jellemző teherbírás (kn 380 ml M M M M M M a hosszabb csavarszeg-specifikáció a standard csavarszeghossznál nagyobb vastagságú rögzítést tesz lehetővé, mindig be kell tartani a minimális beágyazási mélységet - a táblázatban feltüntetett lyukmélységek a szokványosak, de a termék sűrűségének köszönhetően szükség esetén mélyebbre is beágyazható mm-nél nagyobb lyukmélység és 20 mm-nél nagyobb menetméret esetén ajánlatos pneumatikus pisztolyt használni a kivitelezéshez, további információért keresse fel eladóinkat Teljesítmény standard elhelyezési mélység esetén - 30 N (C20/25 szilárdságú Teljes csavarszeghossz (mm Alátét- - (mm Max. rögzítési vastagság (mm Kiszámított teherbírás (kn (mm (V Rd rögzített tárgy (mm Megengedett terhelés (kn (N rec Lyukmélység (mm (V rec Ajánlott húzónyomaték (Nm Széltávolság (mm (C cr,n (C cr,v csavarszeg (mm és M8 14,3 9,9 6,3 7,9 4,5 5, M10 22,4 15,7 9,6 12,6 6,9 9, M12 30,6 22,9 12,4 18,3 8,9 13, M16 48,7 42,5 19,4 34,0 13,9 24, M20 67,1 66,8 25,2 53,4 18,0 38, M24 81,7 95,7 28,2 76,6 20,1 54, Keményedési idő Alapanyag hőmérséklete ( 0 C Száraz környezet 3 perc 5 perc 10 perc 20 perc Nedves környezet 20 perc 30 perc 60 perc 120 perc Fúrja ki a felhasználandó csavarszegnek megfelelő méretű lyukat. A por és a törmelék csökkentik a kötés teljesítményét, ezért mindent alaposan tisztítson meg kefével és pumpával (nagyobb méreteknél kompresszort ajánlunk vagy tiszta vízsugárral. Távolítsa el a kartus kupakját. Helyezze a kartust a pisztolyba és helyezze fel a végződést. Oldalra nyomjon ki annyi anyagot, hogy a színe egyöntetűen szürke legyen. Félig töltse meg a lyukat az anyaggal. Kézzel csavarja be a csavarszeget vagy a hüvelyt a gyantába. Hagyja nyugodtan, amíg megkeményedik. Tegye rá a fogantyút és húzza be az anyát az előírt húzónyomatékra.

6 F1 Ragasztott kötések R-KEM+ vegyi kartus F Általános felhasználás Gépek Betonvasalás Az R-KEM+ nagy hatékonyságú, kétkomponensű észter-metakrilát alapú gyanta, amely alkalmas ba, kőbe és tömör vagy üreges falba való rögzítésre. Vagyis ideálisan használható mindenütt, ahol a hagyományos feszítőkötés használata problémával jár. 1. Minden típusú falra használható, beleértve a gázszilikát és üreges idomtéglából készült falat is. 2. A kartus használható a tömítőanyagoknál használatos pisztollyal. 3. Nem tartalmaz oldószert, szagtalan. 4. Óvatos használat esetén mennyezetbe való rögzítésre is használható. 5. A modern kartustípus nagyon egyszerű kivitelezést kínál, valamint a teljes tartalom maradék nélküli felhasználását. Tétel Vegyi habarcs R-KEM Tartalom Menet d (mm Kötések száma a kartusban R-KEM 300 ml (tömör anyagok Teljesítmény standard elhelyezési mélység esetén - 30 N (C20/25 szilárdságú Jellemző teherbírás (kn 300 ml M mm M mm M mm M mm M mm M mm a hosszabb csavarszeg specifikáció a standard csavarszeghossznál nagyobb vastagságú rögzítést tesz lehetővé. Be kell tartani a minimális beágyazási mélységet - a táblázatban feltüntetett lyukmélységek a szokványosak, de a termék sűrűségének köszönhetően szükség esetén mélyebbre is beágyazható mm-nél nagyobb lyukmélység és 20 mm-nél nagyobb menetméret esetén ajánlatos pneumatikus pisztolyt használni a kivitelezéshez. További információért keresse fel eladóinkat Teljes csavarszeghossz l (mm Alátét- - w (mm Max. rögzítési vastagság T fix (mm Kiszámított teherbírás (kn d o (mm (V Rd rögzített tárgy d f (mm Megengedett terhelés (kn (N rec Lyukmélység h o (mm (V rec Ajánlott húzónyomaték T inst (Nm Széltávolság (mm (C cr,n (C cr,v csavarszeg (mm és M8 11,5 9,9 5,1 7,9 3,6 5, M10 20,0 15,7 8,3 12,6 5,9 9, M12 28,7 22,9 11,5 18,3 8,2 13, M16 45,7 42,5 16,6 34,0 11,9 24, M20 62,0 66,8 20,9 53,4 15,0 38, M24 79,3 95,7 26,4 76,6 18,9 54, Keményedési idő Alapanyag hőmérséklete ( 0 C Száraz környezet 3 perc 7 perc 22 perc 30 perc Nedves környezet 25 perc 50 perc 150 perc 200 perc tömör anyagba Fúrja ki a felhasználandó csavarszegnek megfelelő méretű lyukat. A por és törmelék csökkenti a kötés teljesítményét, ezért mindent alaposan tisztítson meg kefével és pumpával (nagyobb méreteknél kompresszort ajánlunk vagy tiszta vízsugárral. Távolítsa el a kartus kupakját. Helyezze a kartust a pisztolyba és helyezze fel a végződést. Oldalra nyomjon ki annyi anyagot, hogy a színe egyöntetűen szürke legyen. Félig töltse meg a lyukat az anyaggal. Kézzel csavarja be a csavarszeget vagy a hüvelyt a gyantába. Hagyja nyugodtan, amíg megkeményedik. Tegye rá a fogantyút és húzza be az anyát az előírt húzónyomatékra.

7 Expanziós acélkötések F2 RAWL R-SPT Throughbolt Homlokzat-rendszerek Regálok Korlátmarkolatok Acélszerkezetek Korlátok Tetőterek Liftek Akadályok Faszerkezetek F Az R-SPT Throughbolt acél kötővas egy fokozottan hatékony átmenő horgonyzó vas, amelyet úgy fejlesztettek ki, hogy megfeleljen az ETA Európai Tanúsítás igényes követelményeinek. A széles méretskálára való tekintettel a R-SPT Troughbolt univerzális, gazdaságos kötésnek számít, amelyben a nagy teljesítmény egyszerű szereléssel párosul. 1. Két beágyazási mélység-jel a hibátlan szerelésért. Hosszabbított menet, hogy a kötés variálhatóbb legyen. 2. A kötővas hidegen formált szára állandó méretstabilitást garantál és javítja a kötővas mechanikai tulajdonságait. 3. Az innovált expander dizájn biztonságos kötést eredményez minden ba. Optimális kúpalak az ellenőrzött expanzió és könnyebb szerelés végett. Menetméret lyuk a ban Kötővas- -hossz (mm Alátét- - (mm Menethossz (mm kötött tárgy (mm Standard kötés Min. beágyazási mélység (mm Max. rögzítési vastagság (mm Csökkentett kötés Min. beágyazási mélység (mm Max. rögzítési vastagság (mm Húzónyomaték (Nm M ,5 13 6, (6 mm M (8 mm M (10 mm M (12 mm M (16 mm M (20 mm M (24 mm igény esetén az R-SPT kötővasat tűzcink vagy rozsdamentes A4 kivitelben is szállítjuk, keresse fel eladóinkat

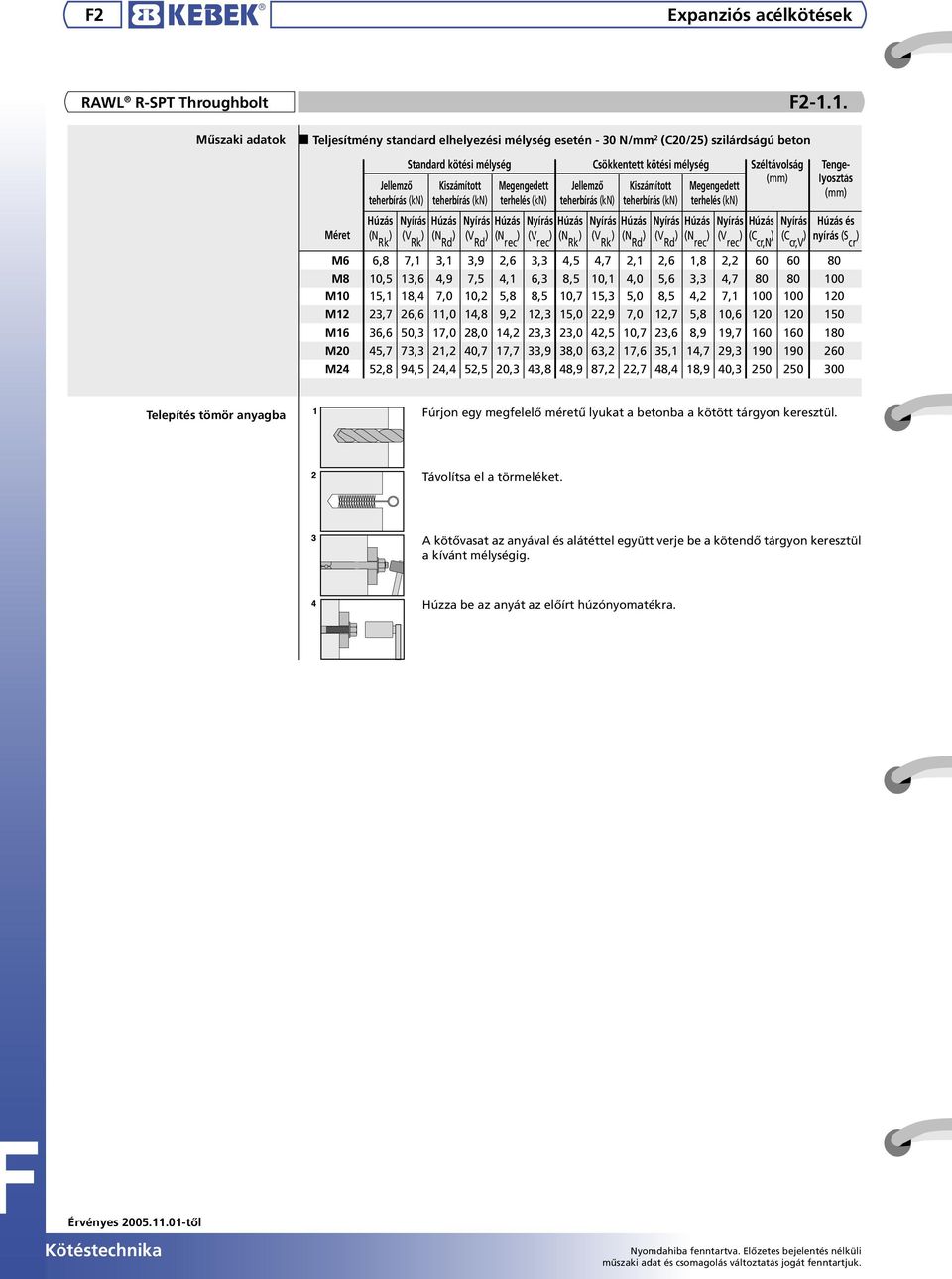

8 F2 Expanziós acélkötések RAWL R-SPT Throughbolt Teljesítmény standard elhelyezési mélység esetén - 30 N (C20/25 szilárdságú F Standard kötési mélység Csökkentett kötési mélység Széltávolság Jellemző Kiszámított Megengedett Jellemző Kiszámított Megengedett (mm teherbírás (kn teherbírás (kn terhelés (kn teherbírás (kn teherbírás (kn terhelés (kn (V Rk (V (N (V (N (V (N (V (N (V (C (C Rd rec rec Rk Rk Rd Rd rec rec cr,n cr,v (mm és M6 6,8 7,1 3,1 3,9 2,6 3,3 4,5 4,7 2,1 2,6 1,8 2, M8 10,5 13,6 4,9 7,5 4,1 6,3 8,5 10,1 4,0 5,6 3,3 4, M10 15,1 18,4 7,0 10,2 5,8 8,5 10,7 15,3 5,0 8,5 4,2 7, M12 23,7 26,6 11,0 14,8 9,2 12,3 15,0 22,9 7,0 12,7 5,8 10, M16 36,6 50,3 17,0 28,0 14,2 23,3 23,0 42,5 10,7 23,6 8,9 19, M20 45,7 73,3 21,2 40,7 17,7 33,9 38,0 63,2 17,6 35,1 14,7 29, M24 52,8 94,5 24,4 52,5 20,3 43,8 48,9 87,2 22,7 48,4 18,9 40, tömör anyagba Fúrjon egy megfelelő méretű lyukat a ba a kötött tárgyon keresztül. Távolítsa el a törmeléket. A kötővasat az anyával és alátéttel együtt verje be a kötendő tárgyon keresztül a kívánt mélységig. Húzza be az anyát az előírt húzónyomatékra.

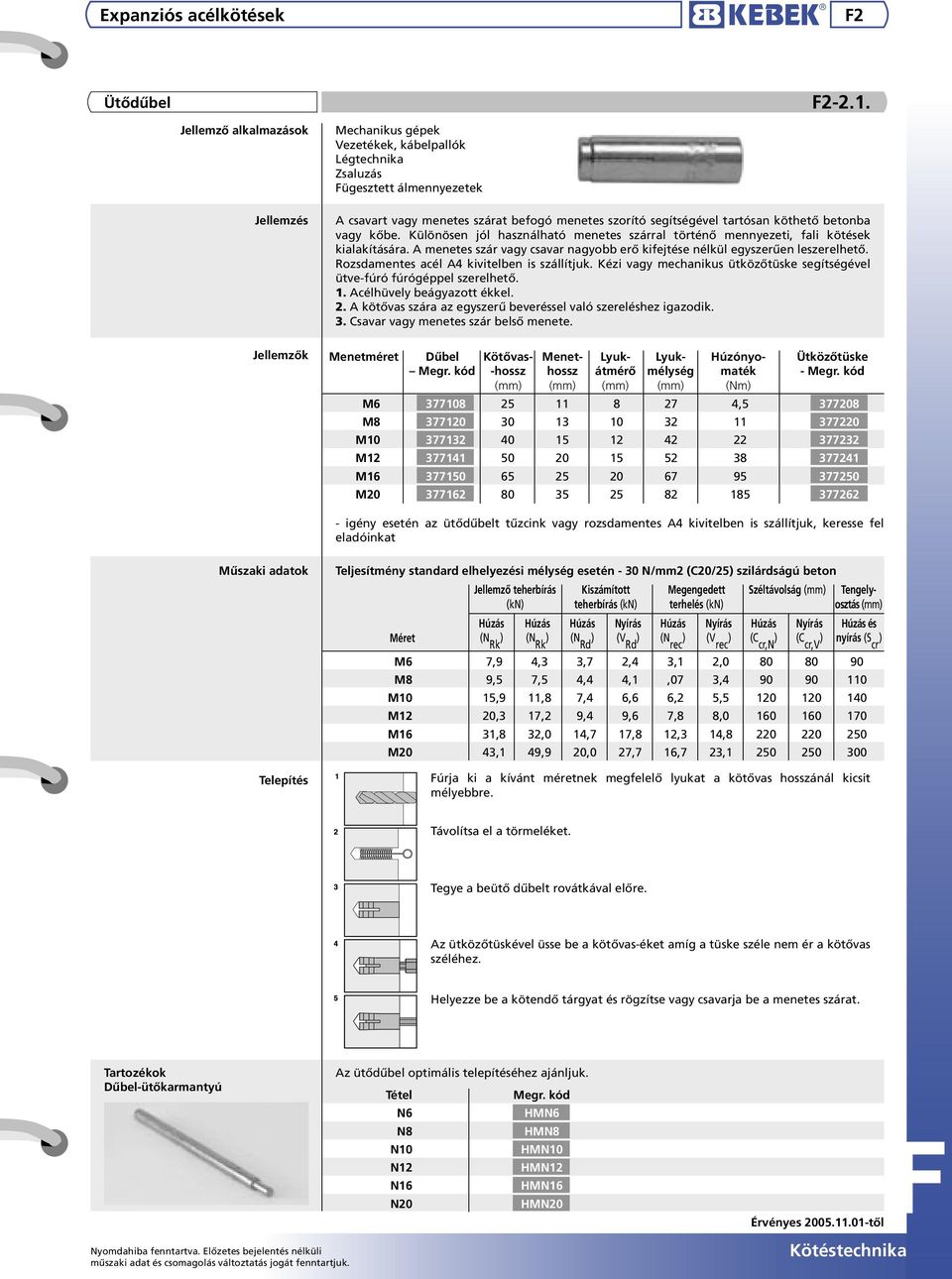

9 Expanziós acélkötések F2 Ütődűbel F Mechanikus gépek Vezetékek, kábelpallók Légtechnika Zsaluzás Fügesztett álmennyezetek A csavart vagy menetes szárat befogó menetes szorító segítségével tartósan köthető ba vagy kőbe. Különösen jól használható menetes szárral történő mennyezeti, fali kötések kialakítására. A menetes szár vagy csavar nagyobb erő kifejtése nélkül egyszerűen leszerelhető. Rozsdamentes acél A4 kivitelben is szállítjuk. Kézi vagy mechanikus ütközőtüske segítségével ütve-fúró fúrógéppel szerelhető. 1. Acélhüvely beágyazott ékkel. 2. A kötővas szára az egyszerű beveréssel való szereléshez igazodik. 3. Csavar vagy menetes szár belső menete. Menetméret Dűbel Kötővas- -hossz (mm Menethossz (mm (mm Lyukmélység (mm Húzónyomaték (Nm Ütközőtüske - M , M M M M M igény esetén az ütődűbelt tűzcink vagy rozsdamentes A4 kivitelben is szállítjuk, keresse fel eladóinkat Teljesítmény standard elhelyezési mélység esetén - 30 N/mm2 (C20/25 szilárdságú Jellemző teherbírás (kn Kiszámított teherbírás (kn (V Rd Megengedett terhelés (kn (N rec (V rec Széltávolság (mm (C cr,n (C cr,v (mm és M6 7,9 4,3 3,7 2,4 3,1 2, M8 9,5 7,5 4,4 4,1,07 3, M10 15,9 11,8 7,4 6,6 6,2 5, M12 20,3 17,2 9,4 9,6 7,8 8, M16 31,8 32,0 14,7 17,8 12,3 14, M20 43,1 49,9 20,0 27,7 16,7 23, Fúrja ki a kívánt méretnek megfelelő lyukat a kötővas hosszánál kicsit mélyebbre. Távolítsa el a törmeléket. Tegye a beütő dűbelt rovátkával előre. Az ütközőtüskével üsse be a kötővas-éket amíg a tüske széle nem ér a kötővas széléhez. Helyezze be a kötendő tárgyat és rögzítse vagy csavarja be a menetes szárat. Tartozékok Dűbel-ütőkarmantyú Az ütődűbel optimális telepítéséhez ajánljuk. Tétel N6 HMN6 N8 HMN8 N10 HMN10 N12 HMN12 N16 HMN16 N20 HMN20

10 F2 Expanziós acélkötések RAWLOK Csavarszeg anyával Padok, lócák Radiátorok Szatelit Cédulák Rolók Garázsajtó, garázskapu F Univerzális átmenő kötővas közepesen terhelt ba, idomtéglába, téglafalba. Áthaladó kötővasként nincs szükség a furat megjelölésére, minden 7 N/mm2-nél nagyobb szilárdságú falazat-típusba használható. 1. A kónuszos, 6,8 szilárdsági osztályú csavarszeg az expanziós hüvellyel társítva elég nagy teljesítményt nyújt. 2. A megfelelő telepítéshez a menetméret és furat a kötővas-köpenyen ki van jelölve. 3. A kötővas alakváltoztató része maximális szorítóerőt biztosít. 4. Optimális teljesítményhez tervezett expanziós kúp sokféle alapanyag-típusban való felhasználásra. Menetméret Csavarhossz (mm Alátét (mm Max. rögzítési vastagság (mm M ,5 2,5 2,5 1,5 1 M ,0 6,0 3,0 2, M , ,0 11,0 6,0 4, M ,0 22,0 11,0 8, M ,0 38,0 25,0 12, Min. Min. alapanyag mélység az alapanyagbatagság tárgyban nyagban vas- Kötött Alapa- (mm (mm (mm (mm Beton 30 N (Nm Húzónyomaték Tégla 20,5 N (Nm Tégla 14 N (Nm Téglaidom 7 N (Nm Teljesítmény standard beágyazási mélység esetén - 30 N (C20/25 szilárdságú Jellemző teherbírás (kn Kiszámított teherbírás (kn (V Rd Megengedett terhelés (kn (N rec (V rec Széltávolság (mm (C cr,n (C cr,v (mm és M5 4,8 3,4 2,2 1,9 1,8 1, M6 7,5 5,3 3,5 3,0 2,9 2, M8 8,8 9,1 4,1 5,0 3,4 4, M10 12,2 14,3 5,6 8,0 4,7 6, M12 14,8 20,8 6,8 11,6 5,7 9, Fúrjon ki egy megfelelő méretű és mélységű lyukat a kötendő tárgyon keresztül. Távolítsa el a törmeléket, fújja ki a nyílást. Helyezze a kötővasat a kötendő tárgyon keresztül a kifúrt nyílásba. Húzza be az ajánlott húzónyomatékra.

11 Expanziós acélkötések F2 RAWLOK Behelyezett csavar Padok Radiátorok Szatelitek Cédulák Rolók Garázskapuk, garázsajtók F Univerzális áthaladó kötővas közepesen terhelt ba, idomtéglába, téglafalba. Áthaladó kötővasként nincs szükség a furat megjelölésére, minden 7 N/mm2-nél nagyobb szilárdságú falazat-típusba használható. 1. A kónuszos, 6,8 szilárdsági osztályú csavarszeg az expanziós hüvellyel társítva elég nagy teljesítményt nyújt. 2. A megfelelő telepítéshez a menetméret és furat- a kötővas-köpenyen ki van jelölve. 3. A kötővas alakváltoztató része maximális szorítóerőt biztosít. 4. Optimális teljesítményhez tervezett expanziós kúp sokféle alapanyag-típusban való felhasználásra. Menetméret Csavarhossz (mm Alátét (mm M ,0 11,0 6,0 4, Max. Min. Min. alapanyag rögzítési mélység vastagsányagbatagság tárgyban nyagban az alapa- vas- Kötött Alapa- (mm (mm (mm (mm (mm Beton 30 N (Nm Húzónyomaték Tégla 20,5 N (Nm Tégla 14 N (Nm M ,0 22,0 11,0 8,0 Téglaidom 7 N (Nm Teljesítmény standard beágyazási mélység esetén - 30 N (C20/25 szilárdságú Jellemző teherbírás (kn Kiszámított teherbírás (kn (V Rd Megengedett terhelés (kn (N rec (V rec Széltávolság (mm (C cr,n (C cr,v (mm és M8 8,8 9,1 4,1 5,0 3,4 4, M10 12,2 14,3 5,6 8,0 4,7 6, Fúrjon ki megfelelő méretű és mélységű lyukat a kötendő tárgyon keresztül. Távolítsa el a törmeléket, fújja ki a nyílást. Helyezze a Rawlok kötővasat a kötendő tárgyon keresztül fúrt nyílásba. Húzza be az ajánlott húzónyomatékra.

12 F3 Könnyű kötések Billenő rugós kötés F Ideális gipszkarton mennyezetekbe való kötésre. Használható előgyártott téglaelem-mennyezetbe. Egyszerű szerelés üreges térbe. A rugós billenő-kötővas a tárgyak üreges térbe való ideális kötése. Gipszkartonba való kötésre is megfelel, nehezebb tárgyak esetén azonban a gipszkartont meg kell duplázni. 1. Metrikus menettel ellátott menetes szárú kötővas minden hosszúságban. 2. Keményített anyag a nagyobb teherbírás céljából. 3. Széles kar a nagy teljesítményért. 4. Szilárd anya a terhelésnél való kiszakadás ellen. Tétel Menetméret (mm (mm Megengedett terhelés centrikus húzásnál (kn Csomagolás (db PPM6 M6 18 0,5 100 PPM8 M8 22 0,6 50 PPM10 M ,8 50 Fúrja ki a megfelelő méretű lyukat. A kötővasat csavarozza az elkészített anyával és alátéttel ellátott menetes szárra (nem része a szállításnak. Nyomja össze a szárnyakat és helyezze a kötővasat a lyukba. Miután a kötővasat áttolta a lyukon, a kötővas az üreges térben magától szétnyílik. Behúzzuk az anyát, ezzel biztosítjuk a függesztést. Hogy behúzáskor az anya ne forogjon el, húzza el a fogórészt a faltól. Univerzális nylon dűbel S F Könnyű rögzítés ba, téglába. Facsavarhoz vagy kombinált csavarhoz. Az univerzális S dűbel a facsavarok vagy kombinált csavarok szokásos építőanyagokba való rögzítésére szolgál. Jól érvényesül a gázszilikátba vagy könnyű építőanyagokba való rögzítésnél is. Tétel Facsavar (mm Fúrószár (mm Min. fúrási mélység (mm Dűbelhossz (mm Csomagolás (db Ajánlott terhelés centrikus húzásnál (kn Beton Téglafal Gázszilikát Pórus 6S ,2 0,19 0,025 8S ,33 0,33 0,035 10S , ,08 12S , ,14 Fúrja ki a szükséges jű lyukat. Távolítsa el a törmeléket. Helyezze be a dűbelt, könnyedén kalapálja be a lyukba. Csavarja bele a megfelelő facsavart.

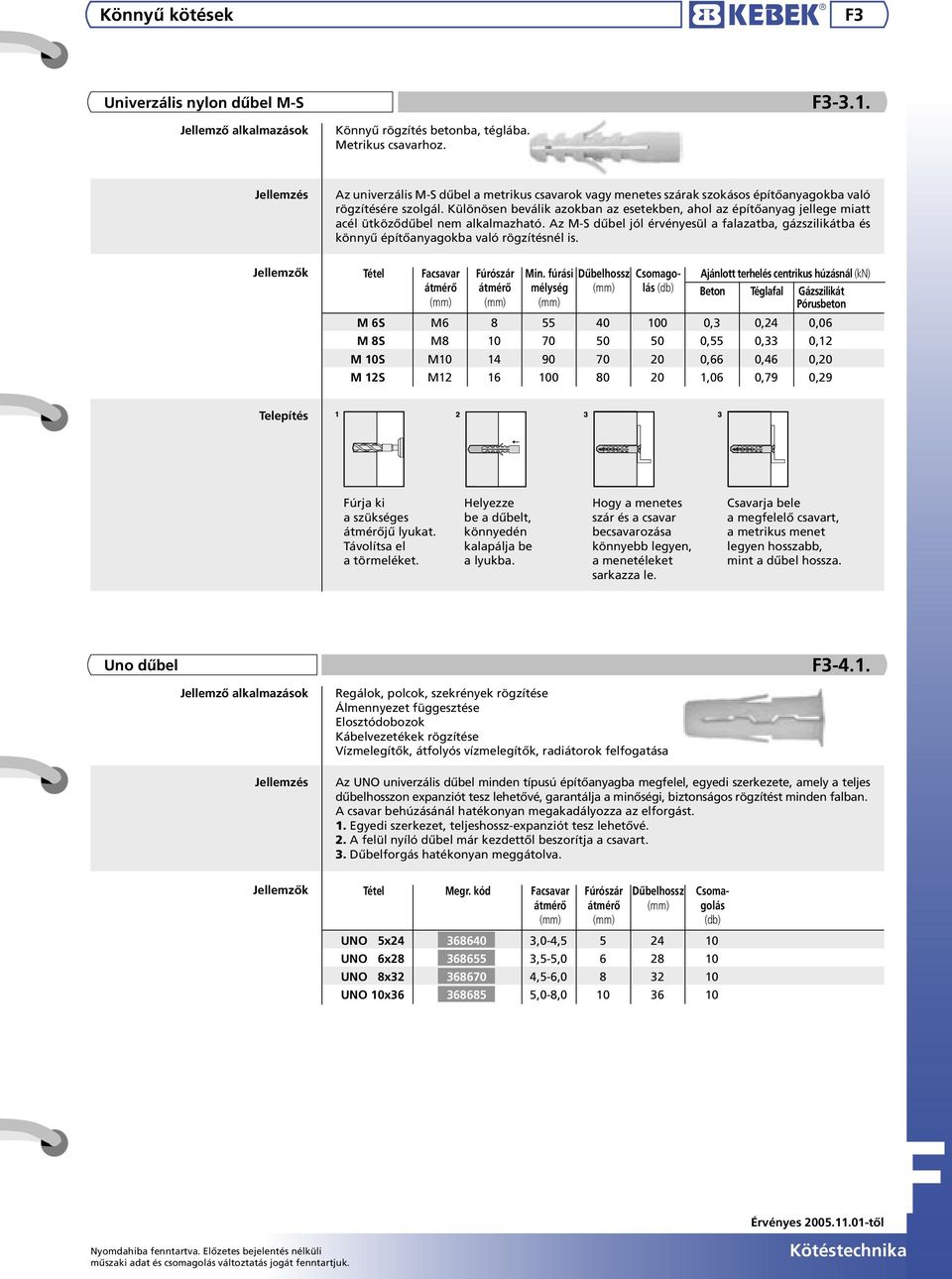

13 Könnyű kötések F3 Univerzális nylon dűbel M-S F Könnyű rögzítés ba, téglába. Metrikus csavarhoz. Az univerzális M-S dűbel a metrikus csavarok vagy menetes szárak szokásos építőanyagokba való rögzítésére szolgál. Különösen beválik azokban az esetekben, ahol az építőanyag jellege miatt acél ütköződűbel nem alkalmazható. Az M-S dűbel jól érvényesül a falazatba, gázszilikátba és könnyű építőanyagokba való rögzítésnél is. Tétel Facsavar (mm Fúrószár (mm Min. fúrási mélység (mm Dűbelhossz (mm Csomagolás (db Ajánlott terhelés centrikus húzásnál (kn Beton Téglafal Gázszilikát Pórus M 6S M ,3 0,24 0,06 M 8S M ,55 0,33 0,12 M 10S M ,66 0,46 0,20 M 12S M ,06 0,79 0,29 Fúrja ki a szükséges jű lyukat. Távolítsa el a törmeléket. Helyezze be a dűbelt, könnyedén kalapálja be a lyukba. Hogy a menetes szár és a csavar becsavarozása könnyebb legyen, a menetéleket sarkazza le. Csavarja bele a megfelelő csavart, a metrikus menet legyen hosszabb, mint a dűbel hossza. Uno dűbel F Regálok, polcok, szekrények rögzítése Álmennyezet függesztése Elosztódobozok Kábelvezetékek rögzítése Vízmelegítők, átfolyós vízmelegítők, radiátorok felfogatása Az UNO univerzális dűbel minden típusú építőanyagba megfelel, egyedi szerkezete, amely a teljes dűbelhosszon expanziót tesz lehetővé, garantálja a minőségi, biztonságos rögzítést minden falban. A csavar behúzásánál hatékonyan megakadályozza az elforgást. 1. Egyedi szerkezet, teljeshossz-expanziót tesz lehetővé. 2. A felül nyíló dűbel már kezdettől beszorítja a csavart. 3. Dűbelforgás hatékonyan meggátolva. Tétel Facsavar (mm Fúrószár (mm Dűbelhossz (mm Csomagolás (db UNO 5x ,0-4, UNO 6x ,5-5, UNO 8x ,5-6, UNO 10x ,0-8,

14 F3 Könnyű kötések Uno dűbel A dűbel maximális biztonságos terhelése az egyes építőanyagokban (kg-ban: F Anyag: Beton 30 N Csavar 3,5 mm Csavar 4,0 mm Csavar 4,5 mm Csavar 5,0 mm Csavar 5,5 mm 80 Csavar 6,0 mm Csavar 7,0 mm 146 Csavar 8,0 mm 247 Anyag: Tégla keresztben lyukacsos Csavar 3,0 mm 12 Csavar 3,5 mm 20 Csavar 4,0 mm Csavar 4,5 mm 36 Csavar 5,0 mm Csavar 6,0 mm Csavar 8,0 mm 85 Anyag: Téglaidom 3,5 N Csavar 3,0 mm 8 Csavar 3,5 mm 9 Csavar 4,0 mm Csavar 4,5 mm 13 Csavar 5,0 mm Csavar 6,0 mm Csavar 8,0 mm 28 Anyag: Gipszkarton, vast. 12,5 mm Csavar 3,0 mm 9 Csavar 3,5 mm 9 Csavar 4,0 mm 9 9 Csavar 4,5 mm 10 Csavar 5,0 mm Csavar 6,0 mm Csavar 8,0 mm 13 Anyag: Üreges tartóoszlop Csavar 3,0 mm 28 Csavar 3,5 mm 31 Csavar 4,0 mm Csavar 4,5 mm 41 Csavar 5,0 mm Csavar 6,0 mm Csavar 8,0 mm 68 Anyag: Téglaidom 15 N Csavar 3,0 mm 16 Csavar 3,5 mm Csavar 4,0 mm Csavar 4,5 mm Csavar 5,0 mm Csavar 5,5 mm Csavar 6,0 mm Csavar 7,0 mm 70 Csavar 8,0 mm 88 Anyag: Téglaidom üreges 7 N Csavar 3,0 mm 18 Csavar 3,5 mm 21 Csavar 4,0 mm Csavar 4,5 mm 33 Csavar 5,0 mm Csavar 6,0 mm Csavar 8,0 mm 58 Anyag: Furnérlemez, vast. 2,5 mm Csavar 3,0 mm Csavar 3,5 mm 9 Csavar 4,0 mm 9 9 Csavar 4,5 mm 9 10 Csavar 5,0 mm Csavar 6,0 mm 11 Anyag: Tégla 20,5 N Csavar 3,0 mm 23 Csavar 3,5 mm Csavar 4,0 mm Csavar 4,5 mm Csavar 5,0 mm Csavar 5,5 mm Csavar 6,0 mm Csavar 7,0 mm 100 Csavar 8,0 mm 125 Anyag: Téglaidom 2,8 N Csavar 3,0 mm 6 Csavar 3,5 mm 7 Csavar 4,0 mm 8 9 Csavar 4,5 mm 10 Csavar 5,0 mm Csavar 6,0 mm Csavar 8,0 mm 22 Anyag: Mennyezeti idom üreges Csavar 3,0 mm 13 Csavar 3,5 mm 15 Csavar 4,0 mm Csavar 4,5 mm 20 Csavar 5,0 mm Csavar 6,0 mm Csavar 8,0 mm 30 Anyag: Gipszkarton, vast. 9,5 mm Csavar 3,0 mm 7 Csavar 3,5 mm 8 7 Csavar 4,0 mm 9 8 Csavar 4,5 mm 9 Csavar 5,0 mm 10 9 Csavar 5,5 mm Csavar 6,0 mm Fúrja ki a megfelelő méretű lyukat. Távolítsa el a törmeléket. Dupla falba ugyanaz a telepítés menete. Helyezze be a dűbelt, tegye oda a rögzítendő tárgyat, csavarja be a megfelelő csavart. Üreges téglába is azonos a telepítés menete.
