WHT PLATE. Lemez húzóerőhöz Kétdimenziós perforált lemez horganyzott szénacélból WHT PLATE - 01 KÉT VERZIÓ INNOVATIV TANÚSÍTOTT SOKOLDALÚ FELHASZNÁLÁS

Átírás

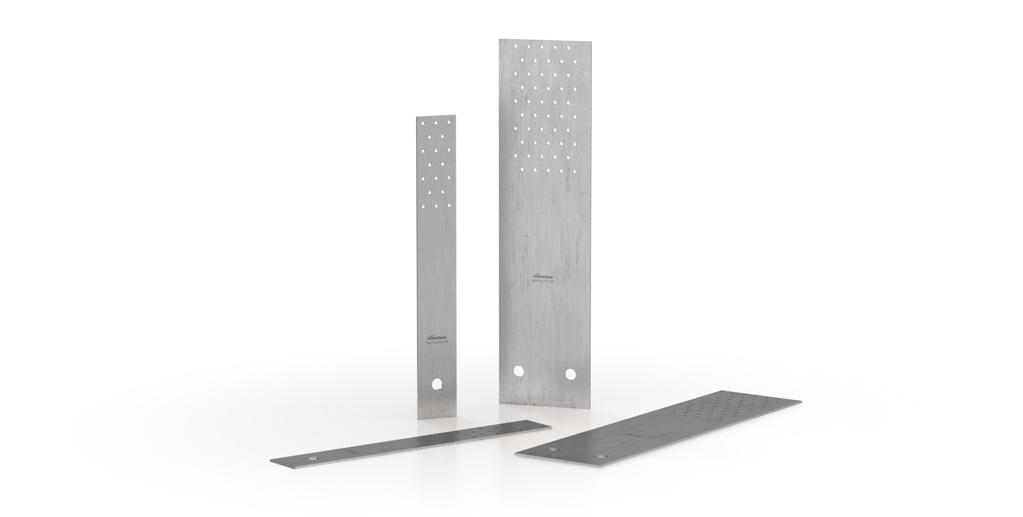

1 WHT PLATE Lemez húzóerőhöz Kétdimenziós perforált lemez horganyzott szénacélból COMING SOON KÉT VERZIÓ WHT Plate 440 keretes szerkezetekhez (platform frame); WHT Plate 540 XLAM (Cross Laminated Timber) paneles szerkezetekhez ALKALMAZÁSI TERÜLETEK Fa-beton és fa-fa nyírókötések panelekhez és fagerendákhoz XLAM (Cross Laminated Timber) keretes szerkezet (platform frame) fa alapú panelek LVL tömör fa ragasztott fa INNOVATIV A megelőző technológiák helyett új megoldások kínálása; nemzetközi tanúsító intézetek által elfogadva TANÚSÍTOTT Alkalmas a CE jelölés által garantált használatra az europai EN14545 norma szerint SOKOLDALÚ FELHASZNÁLÁS Pontosan megold olyan helyzeteket ahol húzóerőt kell átadni a fáról a betonra WHT PLATE - 01

2 SÍK KÖTÉSEK Ideális folyamatos húzócsatlakozások létrehozására XLAM (Cross Laminated Timber) panelek e keretes szerkezetek (platform frame) vasbeton alszerkezethez kötésénél FA- Természetes funkcióján túl, ideális olyan különleges szituációk pontos megoldásához ahol húzóerőket kell átadni fáról betonra MINŐSÉG A CE jelölés biztosítja a termék műszaki alkalmasságát a tervezett használatra. A nagyfokú húzóellenállás lehetővé teszi a felhasznált lemezek mennyiségének optimalizálását, jelentős időmegtakarítást biztosítva WHT PLATE - 02

3 KÓDOK ÉS MÉRETEK WHT PLATE kód tipus B [mm] H [mm] furat [mm] nv Ø5 [db] s [mm] db/csom WHTPLATE440 WHTPLATE Ø WHTPLATE540 WHTPLATE Ø H H B B FESZÜLTSÉGEK F 1 F 1 ANYAG ÉS TARTÓSSÁG WHT PLATE: DX51D szénacél Z275 horganyzással. Alkalmazása 1 és 2 szervizosztályban (EN 1995:2008). ALKALMAZÁSI TERÜLETEK Fa-beton kötés OSB-beton kötés Fa-acél kötés KIEGÉSZÍTŐ TERMÉKEK - RÖGZÍTŐK tipus megnevezés d [mm] hordozó oldal LBA gyűrűsszeg LBS lemezcsavar VINYLPRO vegyi M EPOPLUS vegyi M AB1 mechanikai KOS anyás csavar M16 54 GEOMETRIA WHT PLATE 440 WHT PLATE Ø Ø Ø Ø WHT PLATE - 03

4 TELEPÍTÉS MINIMUM TÁVOLSÁGOK részleges szögezés teljes szögezés a 4,c a 4,c gyűrűsszeg csavar FA LBA Ø4 LBS Ø5 Oldalsó csatlakozó -terhelés nélküli perem a 4,c [mm] 5 d vegyi VINYLPRO / EPOPLUS M16 Hordozó minimum vastagsága h min [mm] h ef + 2 d 0 Furat átmérő a betonban d 0 [mm] 18 Forgatónyomaték T inst [Nm] 80 h ef = effektív rögzítési mélység a betonban d 0 T inst h ef h min WHT PLATE 440 TELEPÍTÉSE A WHT Plate 440 alkalmazható különböző építési rendszerekhez (XLAM - Cross Laminated Timber / váz) és talajhoz rögzítéshez (talpszelemennel vagy anélkül). A H B talpszelemen megléte és mérete alapján, a beton oldali k és a fa oldali k minimális távolságának betartásával a WHT Plate-et úgy kell pozicionálni, hogy a a beton széltől az alábbi távolságra legyen: 130 mm c mm H B C 2MIN Talpszelemen magassága Táv. beton szélétől H B [mm] 70 C 2 MIN [mm] 130 C 2MAX Talpszelemen magassága Táv. beton szélétől H B [mm] 0 C 2 MAX [mm] 200 SZERELÉS ON A WHT Plate szereléséhez kövesse a TITAN Plate TCP szerelési utasításait a 185. oldalon WHT PLATE - 04

5 STATIKAI ÉRTÉKE - HÚZÓKÖTÉSEK- FA/ WHT PLATE 440 F 1 C 2 JELLEMZŐ ÉRTÉKEK R R 1,k FA R 1,k ACÉL 1,k NEM REPEDEZETT telepítés (1) VINYLPRO furat Ø5 R 1,k fa R 1,k acél R 1,k cls C 2 MIN = 130 mm teljes rögzítés 1 M16 C 2 MAX = 200 mm teljes rögzítés 1 M16 R 1,k REPEDEZETT EPOPLUS tipo Ø x L [mm] n v [db] [kn] [kn] γ acél Ø x L [mm] [kn] γ cls Ø x L [mm] [kn] γ cls LBA szög Ø4,0 x ,7 LBS csavar Ø5,0 x ,8 LBA szög Ø4,0 x ,7 LBS csavar Ø5,0 x ,8 R 1,k cls 34,8 γ m2 M16 x ,87 1,5 M16 x ,99 1,5 34,8 γ m2 M16 x ,80 1,5 M16 x ,25 1,5 (1) A beton oldali k és a fa oldali k minimális távolságának betartásával a WHT Plate-et úgy kell pozicionálni, hogy a a beton széltől 130 mm c mm távolságra legyen mely változtatható a talpszelemen megléte és mérete alapján. c 2 köztes értékekért az R 1,k cls ellenállási értékeket lineárisan interpolálhatjuk. WHT PLATE 540 F 1 JELLEMZŐ ÉRTÉKEK R R 1,k FA R 1,k ACÉL 1,k NEM REPEDEZETT VINYLPRO konfiguráció furat Ø5 R 1,k fa R 1,k acél R 1,k cls teljes rögzítés 2 M16 részleges rögzítés 2 M16 R 1,k REPEDEZETT EPOPLUS tipo Ø x L [mm] n v [db] [kn] [kn] γ acél Ø x L [mm] [kn] γ cls Ø x L [mm] [kn] γ cls LBA szög Ø4,0 x ,5 LBS csavar Ø5,0 x ,0 LBA szög Ø4,0 x ,9 LBS csavar Ø5,0 x ,6 R 1,k cls 70,6 γ m2 M16 x ,09 1,5 M16 x ,19 1,5 70,6 γ m2 M16 x ,04 1,5 M16 x ,19 1,5 VEGYI RÖGZÍTŐ TELEPÍTÉSI PARAMÉREK h min t fix h ef m. szár típusa t kód acél osztály fix Ø x L [mm] [mm] [mm] [mm] 190 FE M16 (2) FE (2) (2) Előre levágott INA menetes szár anyával és alátéttel h ef h min WHT PLATE - 05

6 ALTERNATÍV RÖGZÍTŐK MÉRETEZÉSE A táblázattól eltérő kkel való rögzítést ellenőrizni kell a magára a re ható terhelések alapján, melyet a k t együtthatóval fejezünk ki. A re ható oldalirányú nyíróerőt az alábbiak szerint kapjuk: F 1 k t = excentrikus együttható F 1 = WHT Plate lemezre ható húzófeszültség k t WHT PLATE 440 1,00 WHT PLATE 540 0,50 F bolt F bolt A ellenőrzése akkor kielégítő, ha a terv szerinti nyíróellenállás a csoporthatás figyelembe vételével kalkulálva, nagyobb mint a tervezési feszültség: R bolt,d F bolt,d. MEGJEGYZÉS a szeizmikus tervezéshez Legyünk nagy figyelemmel az ellenállások tényleges hierarchiájára mind globálisan az épület mind a WHT kötési rendszert tekintve. Kísérletileg az LBA szög (és az LBS csavar) utolsó ellenállása sokkal nagyobbnak bizonyul mint az EN 1995 szerint értékelt jellemző ellenállás Pl. LBA Ø4 x 60 mm szög: R v,k = 1,93 kn EN1995 szerint / R v,k = 2,8-3,6 KN a kísérleti próbákból (változó a fa típusa szerint). A kísérleti adatok X-Rev kutatás keretén belül elvégzett tesztekből származnak és a következő tudományos jelentésben vannak publikálva: Csatlakozó rendszerek faépületekhez: kísérlti kutatás a merevség, az ellenállás és a képlékenység értékelésére (Környezeti, Mechanikai és Civil Építészeti Osztály). MEGENGEDETT ÉRTÉKEK - NEM REPEDEZETT WHT PLATE TÍPUS furat Ø5 vegyi VINYLPRO N 1,adm tipus Ø x L [mm] n v [db] Ø x L [mm] [kg] WHT PLATE 440 LBA szög Ø4,0 x M16 x WHT PLATE 540 LBA szög Ø4,0 x M16 x ALAPELVEK A jellemző értékek EN 1995:2008 szerint ETA-11/0086-nak megfelelően. A tervértékek a jellemző értékekből: Az γ m e k mod együtthatókat a számításhoz használt, érvényben lévő normatíva szerint kell felvenni. Az γ acél e γ cls együtthatók a táblázatban szerepelnek a termék tanúsítványának megfelelően. XLAM (Cross Laminated Timber) esetén javasoljuk L 60 mm. Hosszúságú szögek/csavarok használatát. Rövidebb kötőelemek használatát nem javasoljuk a túl kicsi behatolási mélység miatt mely csak a legkülső réteget érinti kockáztatva a fa könnyű szakadását az egész egységben. Számításkor a faelemek a ρ k = 350 kg/m 3 tömegsűrűséggel C20/25 osztályú betonnal lettek kalkulálva. A beton-és faelemek ellenőrzését és méretezését külön kell elvégezni. Az ellenállási értékek a táblázatban meghatározott kalkulációs feltételezésekre érvényesek; eltérő feltételek esetén (pl. peremtől való minimum távolságok) ellenőrizni kell őket. Az ellenállási értékek kiterjeszthetők OSB panelek alkalmazásának esetére a fa hordozó és a WHT PLATE sarokvas között, kísérleti próbák alapján, feltéve hogy a kötőelem minimum behatolási mélysége és az OSB-fa rögzítése biztosított. A megengedett értékek DIN 1052:1988 szerint. WHT PLATE - 06
