Szerelési utasítás Kéttornyos eszköz II. Kéttornyos eszköz II. fő egységei:

Átírás

1 Szerelési utasítás Kéttornyos eszköz II. Kéttornyos eszköz II. fő egységei: - Alacsony torony, - Háromszög torony - Mászófal - Tűzoltó cső - Lecsúszó szerkezet - Emelkedő létra - Térháló - Betonozáshoz oszlopok - Mászókorlát - Háromszög mászó

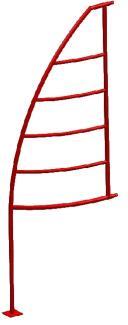

2 Négyszög tartókeret (1db) Háromszög tartókeret (1db) Lecsúszó szerkezet (1db) Emelkedő létra (1db) Mászófal (1db) Tűzoltó cső (1db) Kötélháló (1db) Háromszög mászó (1db) Mászókorlát (1db) Mellvéd (2db) Négyszög állófelület (1db) Háromszög állófelület (1db) Létra (1db) 2

3 Mászófal lemez (1db) Tartóoszlop D88,9x Tartóoszlop D88,9x Tartóoszlop D88,9x 2550 (2db) 3550 (2db) 3100 (4db) Korlát (1db) Bilincs (20db) Szereléshez mellékelt tartozékok: Megnevezés 3 Méret Mennyisé g Horganyzott hatlapfejű csavar M8 X 50 2 db Horganyzott zártanya M8 32 db Horganyzott lapos alátét Ø8 X db Horganyzott hatlapfejű csavar M10 X 65 2 db Horganyzott zártanya M10 2 db Horganyzott lapos alátét Ø10 44 db Süllyesztett fejű belső kulcsnyilású csavar M8 X db Lencsefejű kereszthornyos horganyzott önfúró csavar Ø6,3 X 19 2 db Önfúró süllyesztett fejű kereszthornyos csavar Ø6,3 X 19 4 db Biztonsági kupakok "sapka" M10 2 db Biztonsági kupakok "alap" M10 2 db Biztonsági kupakok "sapka" M8 2 db Biztonsági kupakok "alap" M8 2 db BKNY hengeres fejű csavar M10 X db Horganyzott hatlapfejű önbiztosító anya M10 40 db Bilincs 1 csatlakozós 20 db Szegecsanya M8 X18 14 db Horganyzott hatlapfejű csavar M8 X db Rögzítő földspirál csavarral 2 db Menetes rúd M10 x db

4 A napsugárzással szembeni követelmény: - Kérjük, vegye figyelembe az eszköz telepítésénél, hogy a napsugárzás hatására bekövetkező felmelegedést kerülni kell. Törekedjünk arra, hogy az eszköz egy élő fa közelében, megfelelő tájolással kerüljön telepítésre. Telepítés: Kéttornyos eszköz II. alapozás: - Előírt méretű alapot kell készíteni C20/25 minőségű osztályú betonból a megkövetelt biztonsági elvárások teljesítéséhez. - Az alap alatti talajnak legalább 150 kn/m2 szilárdságúnak kell lennie. - Ki kell jelölni figyelve a biztonsági területre a felállítási helyet. - Esési magasság: 2580 mm - A Kéttornyos eszköz II. oszlopok alapozása a következőképpen történjen: A Kéttornyos eszköz II. oszlopok alapjának kijelölése Munkagödör ásása (700 X 700 X 1000 mm) Alap feltöltése 15 cm vastagságban sóderrel Alap közepére helyezni az oszlopokat, s betonozni a játszósík alatt 20 cm magasságig, kötési idő kivárása (min. 28 nap). A teljes biztonsági területet 30 cm ütéscsillapítóval (pl. homok, gumitégla) ellátni. 4

5 Biztonsági terület, ütéscsillapító talaj: Legkisebb térigény és biztonsági távolságok követelményei - Legkisebb térigény Kéttornyos eszköz II. esetén: 61m2 (mellékelt rajz szerint) - Biztonsági távolságok követelményei: Kéttornyos eszköz II. körül 2240 mm széles sávban nem lehet semmilyen akadály. - Ütéscsillapító talaj: homok, kavics, fakéregzúzalék, szintetikus ütésgátló aljzat. Homok, kavics és fakéregzúzalék réteg vastagsága legalább 300 mm szemcsemérete az MSZ EN 1177 szabvány szerint kell legyen. Gumilap vastagsága: az esési magasságához tartozó gumilap vastagság a gumilap MSZ EN 1177 szabvány szerinti tanúsítványból határozható meg a gumilap kritikus esésmagassága, melynek mindig nagyobbnak vagy egyenlőnek kell lennie a szabadesés magasságnál. Kérjük, ne felejtse el üzembe helyezés előtt ellenőrizni, hogy minden szerelési tartozékot felhasznált-e, illetve a 7/2012. (IV.18.) NGM rendelet 3. rendelet alapján egy kijelölt ellenőrző szervvel is ellenőriztetni kell a telepített játszótéri eszközt. Ha a felállítási helyen a külső feltételek változhatnak, mint pl. süppedő talaj vagy fagyott talaj, a telepítésnél azt vegye figyelembe. A játék vagy a szerkezeti elemek változtatásait, melyek befolyással vannak a JÁTÉK BIZTONSÁGÁRA, CSAK A GYÁRTÓ ENGEDÉLYÉVEL TEGYE MEG. 5

6 Telepítési szint (méretek mm-ben) 6

7 7

8 Biztonsági terület (méretek mm-ben) 8

9 Betonágyazatok kialakítása (méretek mm-ben) 9

10 Kéttornyos eszköz II szerelési útmutató 10

11 Betonozáshoz szükséges alkatrészek szerelése Állófelületek rögzítése 11

12 Bilincs és rögzítő elemek elhelyezése a tartóoszlopon 12

13 Létra, négyszög állófelület és tartókeret rögzítése 13

14 Mellvéd, térháló és lecsúszó szerkezet rögzítése 14

15 Mászófal, háromszög állófelület és tartókeret rögzítése 15

16 Ellenőrzés és Karbantartási utasítás Az ellenőrzést és karbantartás az MSZ EN szabvány szerint kell dokumentálni, elvégezni. Minden játékot alapos ellenőrzés és karbantartás alá kell vetni. Ez különösen azokra a játékokra érvényes, melyek a szabadban kerültek felállításra és külön azokra a játékokra, melyek részben vagy egészében oldható kötéssel épültek. A funkcionális követelmények és a játékbiztonság csak alapos ellenőrzéssel és karbantartással érhető el. A termékekre vonatkozó szavatosság csak akkor adható meg, ha a termékek alapos ellenőrzése dokumentáltan megoldott. Ellenőrzéssel és karbantartással hozzáértő személyt vagy egy kijelölt ellenőrző szervet kell megbízni! Heti vizuális ellenőrzés: Ezen a vizsgálaton a látható károkat és az egyes elemek sérüléseit kell meghatározni. Az ütéscsillapító talajszint ellenőrzés (a min. határ minden tartóoszlopon megtalálható kérjük, ne felejtse figyelni); Játszóeszközök állapotának vizsgálata (megsérült-e, történt e alakváltozás, törés); Az erős igénybevételnek illetve vandalizmusnak kitett helyeken az ellenőrzést naponta el kell végezni. A rendkívüli károk, és törések által előidézett balesetveszélyes helyzeteket azonnali intézkedéssel kell megszüntetni. Ennek elsődleges módja a balesetveszélyes játszótéri eszközök használatának megakadályozása a hibák kijavításáig, vagy eszköz elbontásáig. 16

17 Havi operatív ellenőrzés: Részletes ellenőrzés szerinti rendszeres, szemrevételezéses ellenőrzés a játszótéri eszközök működésének és stabilitásának felülvizsgálatára. Ellenőrzés: Beton: Fémelemek: Műanyag elemek: Felületkezelés: Kötőelemek: Ütéscsillapító talajszint ellenőrzés: megsérült-e valamelyik; nincs károsítás, kopás; stabilitása, szilárdsága romlott-e; megsérült-e valamelyik; nincs károsítás, kopás; stabilitása, szilárdsága romlott-e; megsérült-e valamelyik nincs károsítás; Stabilitása, szilárdsága romlott-e, megsérült-e; a csavarok szilárdan meg vannak húzva a kötőelemek funkcionálisan biztonságosak, sérülésmentesek, nem korrodálódtak. ütéscsillapító talajszint ellenőrzés (a min. határ minden tartóoszlopon megtalálható kérjük, ne felejtse figyelni) Éves főellenőrzés: A főellenőrzés során vizsgálni kell az időjárás, okozta hatásokat, korhadás, korrózió meglétét, a berendezések esetleges alakváltozásait, továbbá a végrehajtott javítások vagy a pótlólagosan beépített alkatrészek következtében létrejött biztonságot. Az éves ellenőrzést téli időszak után kell elvégezni maximum 12 havonta. 17

18 A talajjal szembeni követelmények: A követelmények a biztonsági terület, ütéscsillapító talaj leírásnál megadottakkal megegyeznek. A játékok építésénél valamint a javítási és karbantartási munkálatoknál a gyerekekre leselkedő veszélyeket kiemelten kell kezelni. Kiemelt veszélyt jelentenek a hiányos és sérült elemekkel rendelkező játékok. Ha a felállítási helyen a külső feltételek változhatnak, mint pl. süppedő talaj vagy fagyott talaj, a telepítésnél azt vegye figyelembe A játékok használatát a teljes szerelési területen az ellenőrzési ideje alatt, illetve ha bármilyen veszélyesnek minősülő elváltozás tapasztalható az ellenőrzés során, akkor a játszóeszköz használatát meg kell akadályozni pl. őrzéssel, körbekerítéssel, vagy más módon! Kérjük, ne felejtse el üzembe helyezés előtt ellenőrizni, hogy minden szerelési tartozékot felhasznált-e, illetve a 7/2012. (IV.18.) NGM rendelet 3. rendelet alapján egy kijelölt ellenőrző szervvel is ellenőriztetni kell a telepített játszótéri eszközt. A játék vagy a szerkezeti elemek változtatásait, melyek befolyással vannak a JÁTÉK BIZTONSÁGÁRA, CSAK A GYÁRTÓ ENGEDÉLYÉVEL TEGYE MEG. Javasoljuk, hogy minden ellenőrzés és karbantartás során vezessen egy jegyzőkönyvet, így meg tud felelni a 7/2012. (IV.18.) NGM rendelet követelményeinek. 18

19 Ellenőrzési és karbantartási jegyzőkönyv Dátum Felelős személy Játékeszköz Vizsgálat Hiba megszüntetve Megállapítás Megfelelő Hiba Hogyan Dátum Aláírás 19
