1. REJTETT KÖTÉSEK GERENDÁKHOZ

Átírás

1 1. REJTETT KÖTÉSEK GERENDÁKOZ 21

2 FŐ- ÉS MÁSODLAGOS GERENDA KÖTÉS A kötési rendszerek széles skálája lehetővé teszi hogy válaszoljunk a különféle tervezői igényekre: a faelemek közti csatlakozásoknak biztosítaniuk kell a statikai ellenállást, tűz esetén a megbízhatóságot, és egyidejűleg esztétikailag is kellemesnek kell lenniük. STATIKAI BIZTONSÁG DEFINICIÓ SAROKPÁNT Faszerkezeteknél a fő-és a másodlagos gerenda közti kötés úgy mutatható be, mint egy sarokpánt amely megakadályozza az elemek elfordítását, de nem az elforgatását, és megkülönböztetendő a süllyesztett rögzítéstől (kölcsönösen visszatérő a betonszerkezeteknél). A kötés valóban képes átadni a nyíró erőt és a másodlagos gerenda főgerendára ható tengelyirányú terhelését de nem a hajlítónyomatékot. SÜLLYESZTETT KÖTÉS ANALIZIS F V R T R C A kötési rendszer nem egy pontos csomó, hanem több elem együttese melyek hatnak egymásra. A kötés geometriai kialakítása miatt, a nyírás átadásával egyidejűleg general egy járulékos nyomatékot, melynek következtében további erők lépnek fel a kapcsolat elemei között (húzóerő a rögzítésen / nyomóerő a főgerendán). MEGOLDÁS Az ellenállási értékek tanúsítványolva vannak (CE jelölés), számíthatóak (ETA szerint) és a rothoblaas által kidolgozva a tervező igényei szerint (műszaki leírás). F LAT F V FAX A csatlakozó típusa szerint a különböző irányokba különböző ellenálások lesznek: F V = nyírás lefelé F UP = nyírás felfelé F LAT = oldalirányú nyírás F AX = tengelyirányú húzás F UP 22

3 ESZTÉTIKAI IGÉNY Mindenki az alapján ítél meg, aminek látszol. Kevesen értik meg azt, ami belül van. [N. Machiavelli] REJTETT KÖTÉS LÁTSZÓ KÖTÉS A csatlakozók teljes egészében beépülnek a faelemekbe, kitűnő esztétikai eredménnyel. A fém csatlakozó a faelem külső részére kerül, azaz látható marad, kevésbé esztétikus. TŰZVÉDELEM A faszerkezetek, megfelelő tervezéssel, tűz esetén is kiváló tulajdonságokkal bírnak. FA A fa egy lassan égő éghető anyag: tűz esetén csökken az ellenállási keresztmetszete, de az el nem szenesedett rész hatékony marad. FÉM A fémek drasztikus mechanikai képesség csökkenésen esnek át magas hőmérséklet esetén. FA-FÉM KÖTÉS VÉDETT KÖTÉSEK pl. R45 A fától megfelelően védett és szigetelt fém kötés nincs kitéve ellenállás csökkenésnek és kellő ideig megőrzi változatlanul mechanikai tulajdonságait. (pl. R45 = 45 perc) NEM VÉDETT KÖTÉSEK pl. R15 A tűznek közvetlenül kitett fém kötésnek nagyon korlátozott az ellenállása (mindössze R15 = 15 perc) Ezen túl, a fa szenesdés miatti átmérő csökkenése miatt csökken a rögzítőelem rögzítési mélysége. 23

4 GEOMETRIA A kötési rendszer kiválasztása a másodlagos gerenda méretei alapján B MÁSODLAGOS GERENDA ALAPJA B MÁSODLAGOS GERENDA MAGASSÁGA mm mm mm AluMINI 80 mm 80 mm AluMIDI 100 mm 160 mm AluMAXI 432 mm 80 mm DISC 80 mm RICON 50 mm 80 mm 100 mm RICON-S 160 mm GIGANT 60 mm 150 mm 80 mm UV 110 mm 30 mm DUO 100 mm 60 mm WALCO 100 mm 100 mm MEGANT 400 mm 32 mm BSA / BSI 80 mm 24

5 ELLENÁLLÁS Kötési rendszer kiválasztása a függőleges nyíróhatás alapján F ALKALMAZÁSI TERÜLET JELLEMZŐ NYÍRÓELLENÁLLÁS Rk FA - FA FA - BETON kn AluMINI 28. old 40 kn AluMIDI 34. old 130 kn AluMAXI 44. old 320 kn DISC 70. old 25 kn RICON 76. old 25 kn RICON-S 82. old 120 kn GIGANT 88. old 25 kn UV 94. old 20 kn DUO 100. old 10 kn WALCO 104. old 20 kn MEGANT 110. old 260 kn BSA / BSI 234. old 40 kn 25

6 KÖTÉSEK ALU PROFILLAL VÁLASZTÉK lyukak nélkül lyukkal lyukak nélkül lyukkal lyukak nélkül AluMINI AluMIDI AluMAXI ALKALMAZÁSOK GEOMETRIA β α DERÉKSZÖGŰ KÖTÉSEK FERDE KÖTÉSEK SZIMPLA PROFIL DUPLA PROFIL ANYAG FA / FA FA / BETON FA / ACÉL INSTALLÁCIÓ - Minimum faelem méretek rejtett profilos kötéshez önmetsző csap WS sima csap STA a L L A a L AluMINI AluMIDI AluMAXI AluMINI AluMIDI AluMAXI szárny szélesség L A profil - külső perem a L gerenda szélessége (1) b J (2) (2) 150 Ø b J csap L a hosszúságot az esztétikai igény és a tűzállóság alapján válasszuk ki (1) Az a minimális javasolt alap, ami a másodlagos gerendához kell, hogy a kötés teljesen rejtett legyen (2) A fa oldalsó vastagsága < 10 mm, javasoljuk hogy kiemelten ügyeljenek a bemarások elvégzésénél 26

7 INSTALLÁCIÓ - A rögzítők típusa és pozicionálása AluMINI AluMIDI ALKALMAZÁS főgerenda FA - FA FA - FA FA - BETON csavar BS+ evo Ø5 szög LBA Ø4 / csavar LBS Ø5 SKR Ø10 VINYLPRO M8 másodlagos gerenda WS Ø7 / STA Ø8 önmetsző csap WS Ø7 / sima STA Ø12 SZÖGELÉS / DÜBELEZÉS főgerenda teljes szögezés részleges szögezés teljes szögezés dübelezés SKR dübelezés VINYLPRO AluMAXI ALKALMAZÁS FA - FA FA - BETON főgerenda szög LBA Ø6 VINYLPRO M16 másodlagos gerenda önmetsző csap WS Ø7 / sima STA Ø16 SZÖGELÉS / DÜBELEZÉS főgerenda részleges szögezés teljes szögezés dübelezés VINYLPRO TŰZELLENÁLLÁS - Egységek (EN ) Az ALU profil lehetővé teszi, hogy teljesen rejtett kötéseket készítsünk; tiszteletben tartva a a minimális fedési vastagságot (pl. fadugókkal, melyeket megtalálunk a Felszerelések faépítkezéshez katalógusban) így garantáljuk az elemek közötti tökéletes tapadást, és nagyfokú tűzellenállóságot tudunk biztosítani. Minimum fedési vastagságok (3) tűzellenállás t 1 min t 2 min (3) A fa elemek tűzellenállóságát külön kell elvégezni (4) Lecsökkenthető 10 mm-re tiszteletben tartva a csapokhoz a peremektől való minimum távolságot (5) Nem védett egység: L csap > 100 mm a fi ragasztott fa GL tömör fa C R20 20 (4) 10 0 (5) 0 (5) R30 20 (4) 10 10,5 12 R t 1 t2 afi t 1 tökéletes tapadás biztosítása t 2 fa dugó a fi 27

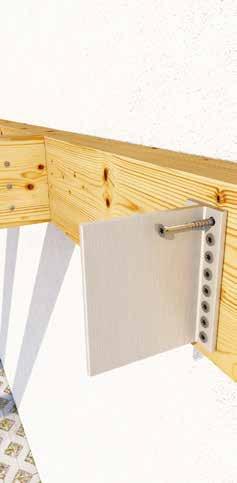

8 ALUMINI Rejtett profil nem perforált áromdimenziós perforált lemez alumínium ötvözetből CSOMAGOLÁS BS+ evo csavar a csomagolásban ALKALMAZÁSI TERÜLETEK Fa-fa nyírókötések, mind függőlegesen, mind döntötten a vízszintes síkhoz képest tömör fa ragasztott fa XLAM (Cross Laminated Timber) LVL fa alapú panelek ACÉL - ALLUMINIUM Alumínium ötvözet profil EN AW-6060 sajtolással készül így hegesztésmentes VÉKONY SZERKEZET A váll kialakítása lehetővé teszi a másodlagos gerendák keskeny kötését (45 mm-től kezdve) MÉRETRE VÁGATÓ Elérhető 2165 mm szálakban, igény szerint méretre vágandó 28 ALUMINI

9 GYORS SZERELÉS A gyors és egyszerű rögzítést BS+ evo csavarokkal végezzük a főgerendán és önmetsző vagy sima tüskékkel a másodlagos gerendán LÁTATATLAN A rejtett kötés egy kifizetődő esztétikai eredményt biztosít, és lehetővé teszi hogy megfeleljünk a tűzvédelmi előírásoknak. Kültéren is alkalmazható, ha megfelelően be van fedve a fával IDEÁLIS PERGOLÁKOZ A kis méret, és az alumínium acéllal szembeni nagyobb korrózióellenállása optimális megoldást kínálnak bármilyen külső struktúra megvalósításához ALUMINI 29

10 KÓDOK ÉS MÉRETEK ALUMINI kód tipus db/csom ALUMINI65 lyuk nélkül ALUMINI95 lyuk nélkül ALUMINI125 lyuk nélkül ALUMINI155 lyuk nélkül ALUMINI185 lyuk nélkül ALUMINI2165 lyuk nélkül FESZÜLTSÉGEK ANYAG ÉS TARTÓSSÁG F V ALUMINI: aluminium ötvözet EN AW Alkalmazás 1 és 2 szervizosztályban (EN 1995:2008). ALKALMAZÁSI TERÜLET F UP Fa-fa kötések Fa-beton kötések* F V F UP KIEGÉSZÍTŐ TERMÉKEK - tipus leirás d hordozó oldal BS+evo facsavar WS önmetsző csap SBS önmetsző csavar fa-fém 4,8-6,3 368 SPP önmetsző csavar fa-fém 6,3 368 STA sima csap 8 50 Javasoljuk a rendszer szerelését LÁNCOS CSAPLYUKMARÓ segítségével, melyet a Felszerelések faépítéshez katalógus 9. fejezetében talál (147.old) * Bővebb információkért keresse a rothoblaas műszaki irodáját 30 ALUMINI

11 GEOMETRIA L A 17, Ø 1 L B AluMINI Vastagság s 6 Szárny szélessége L A 45 Belső rész hossza L B 109,9 Kis lyukak a szárnyon Ø 1 7,0 L A s s INSTALLÁCIÓ MINIMUM TÁVOLSÁGOK a 4,c a 3,t a s a 2 a s a4,t a 4,c MÁSODLAGOS GERENDA - FA önmetsző csap sima csap WS Ø7 STA Ø8 Csap - csap a 2 3 d Csap - geranda teteje a 4,t 4 d Csap - gerenda alja a 4,c 3 d Csap - gerenda szélek a 3,t {7 d; 80} Csap - profil perem a s 1,2 d (1) o (1) lyuk átmérő FŐGERENDA - FA BS+ evo csavar Ø5 Első csatlakozó - geranda teteje a 4,c 5 d 25 SZERELÉS ALUMINI 31

12 STATIKAI ÉRTÉKEK - FA/FA KÖTÉS - DERÉKSZÖG AluMINI b NT FV h NT AluMINI b NT h NT MÁSODLAGOS GERENDA FŐGERENDA JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK csapok WS Ø7 (1) [db - Ø x L] BS+ evo csavarok Ø5 x 60 EN 1995:2008 R V,k DIN 1052:1988 V adm [kg] Ø7 x , Ø7 x , Ø7 x , Ø7 x , Ø7 x , AluMINI b NT h NT MÁSODLAGOS GERENDA FŐGERENDA JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK csapok STA Ø8 (2) [db - Ø x L] BS+ evo csavarok Ø5 x 60 EN 1995:2008 R V,k DIN 1052:1988 V adm [kg] Ø8 x , Ø8 x , Ø8 x , Ø8 x , Ø8 x , ALAPELVEK MEGJEGYZÉS A jellemző értékek EN 1995:2008 norma szerint vannak, ETA-09/0361-nak megfelelően. A terv értékek az alábbiak szerint képződnek a jellemző értékekből: (1) Önmetsző csapok WS Ø7 (f u,k = 550 N/mm 2 ) (2) Sima csapok STA Ø8 (f u,k = 360 N/mm 2 ) A γ m e k mod együtthatókat a számításhoz használt érvényben lévő normatívák szerint kell felvenni. A megengedett értékek DIN 1052:1988 normatíva szerintiek. Számításkor ρ k = 380 kg/m 3 fa elem sűrűség lett figyelembe véve. A faelemek méretezése és ellenőrzése külön kell hogy történjen. A rögzítő rendszer ellenállási értékei a táblázatban meghatározott számítási lehetőségekre érvényesek. Eltérő számítások konfigurálásához ingyenesen elérhető a myproject szoftver ( 32 ALUMINI

13 33

14 ALUMIDI Láthatatlan profil perforálással és anélkül Perforált háromdimenziós profil alumínium ötvözetből TANÚSÍTVÁNNYAL Kapható lyukakkal vagy anélkül. Tanúsítvánnyal a 2200 mm-től verziókra is ALKALMAZÁSI TERÜLETEK Fa-fa és fa-beton nyírókötések, mind függőlegesen, mind döntötten a vízszintes síkhoz képest tömör fa ragasztott fa XLAM (Cross Laminated Timber) LVL fa alapú panelek ACÉL- ALUMINIUM Magas ellenállású alumínium ötvözet profil EN AW-6005A, sajtolással készült, tehát hegesztésmentes FA ÉS BETON Optimizált lyuktávolságok mind fa (szög vagy csavar) kötésekhez mind vasbetonhoz (becsavarható vagy kémiai rögzítők) KÉSZLET KEZELÉS Lyuk nélküli verzió 2200 mm szálakban, 40 mm-enként bemetszve így a kívánt méretre vágható a munka helyszínén 34 ALUMIDI

15 LÁTATATLAN A rejtett kötés egy kifizetődő esztétikai eredményt biztosít, és lehetővé teszi hogy megfeleljünk a tűzvédelmi előírásoknak Egy az első lyuk magasságában végzett bemarás elsősegíti a másodlagos gerenda magasból való beillesztését FA-BETON A vasbetonon és más szabálytalan felületeken való alkalmazáshoz az önmetsző tüskék nagyobb toleranciát tesznek lehetővé a fa elem rögzítésénél. Az értékek tanúsítottak, teszteltek és konszolidáltak TANÚSÍTOTT BIZTONSÁG Az AluMIDI profil számos kutatás, tanulmány és nemzetközi publikáció tárgya, mind elméleti (különböző kalkulációs modellek) mind kísérleti síkon ALUMIDI 35

16 KÓDOK ÉS MÉRETEK ALUMIDI NEM PERFORÁLT kód tipus db/csom ALUMIDI80 nem perforált ALUMIDI120 nem perforált ALUMIDI160 nem perforált ALUMIDI200 nem perforált ALUMIDI240 nem perforált ALUMIDI2200 nem perforált ALUMIDI PERFORÁLT kód tipus db/csom ALUMIDI120L perforált ALUMIDI160L perforált ALUMIDI200L perforált ALUMIDI240L perforált ALUMIDI280L perforált ALUMIDI320L perforált ALUMIDI360L perforált SABLON kód tipus db/csom ATALUMIDI sablon AluMIDI hez STA Ø12-vel 1 FESZÜLTSÉGEK F V ANYAG ÉS TARTÓSSÁG ALUMIDI: aluminium ötvözet EN AW-6005A. Alkalmazás 1 és 2 szervizosztályban (EN 1995:2008). F UP ALKALMAZÁSI TERÜLET F V Fa-fa kötés Fa-beton kötés Fa-acél kötés F UP KIEGÉSZÍTŐ TERMÉKEK - tipus leirás d hordozó oldal LBA anker szög LBS lemez csavar WS önmetsző csap STA sima csap SKR becsavarható rögzítő VINYLPRO vegyi rögzítő M8 346 EPOPLUS vegyi rögzítő M8 354 Javasoljuk a rendszer szerelését LÁNCOS CSAPLYUKMARÓ segítségével, melyet a Felszerelések faépítéshez katalógus 9. fejezetében talál (147.old) 36 ALUMIDI

17 GEOMETRIA 14 L A Ø 2 Ø 1 ALUMIDI nem perforált L B ALUMIDI perforált L B 86 23,4 20 Ø 3 40 AluMIDI nem perforált AluMIDI perforált Vastagság s 6 6 Szárny szélessége L A Belső rész hossza L B 109,4 109,4 Kis lyukak szárny Ø 1 5,0 5,0 Nagy lyukak szárny Ø 2 9,0 9,0 Lyukak belső rész (csapok) Ø 3-13, L A s L A s INSTALLÁCIÓ s s MINIMUM TÁVOLSÁGOK a 3,t a 4,c a s a 2 a s a4,t a 4,c MÁSODLAGOS GERENDA - FA önmetsző csap sima csap WS Ø7 STA Ø12 Csap - csap a 2 3 d Csap - gerenda teteje a 4,t 4 d Csap - gerenda alja a 4,c 3 d Csap - gerenda végei a 3,t {7 d; 80} Csap - profil széle a s 1,2 d (1) o (1) lyuk átmérője h min a 3,t a s a 4,t gyűrűsszög csavar FŐGERENDA - FA LBA Ø4 LBS Ø5 Első csatlakozó - gerenda teteje a 4,c 5 d a 2 T inst h ef a s a 4,c FŐGERENDA - BETON vegyi rögzítő becsavarható rögzítő VINYLPRO Ø8 SKR Ø10 ordozó minimum vastagsága h min h ef + 30 mm Lyuk átmérője a betonban d Forgatónyomaték T inst [Nm] h ef = effektív rögzítési mélység a betonban SZERELÉS ALUMIDI nem perforált 1 4 a 5 a 6 a 7 a ALUMIDI perforált b 5 b 6 b 7 b ALUMIDI 37

18 STATIKAI ÉRTÉKEK - FA/FA KÖTÉS - DERÉKSZÖG TELJES SZÖGEZÉS b NT FV h NT AluMIDI nem perforált AluMIDI b NT h NT MÁSODLAGOS GERENDA csapok WS Ø7 (1) [db - Ø x L] FŐGERENDA LBA szögek Ø4 x 60 RÖGZÍTÉS SZÖGGEL JELLEMZŐ ÉRTÉKEK EN 1995:2008 R V,k MEGENGEDETT ÉRTÉKEK DIN 1052:1988 V adm [kg] RÖGZÍTÉS CSAVARRAL FŐGERENDA LBS csavar Ø5 x 60 JELLEMZŐ ÉRTÉKEK EN 1995:2008 R V,k Ø7 x , , Ø7 x , , Ø7 x , , Ø7 x , , Ø7 x , ,4 280 * Ø7 x , ,1 320 * Ø7 x , ,7 360 * Ø7 x , ,8 400 * Ø7 x , ,8 * ALUMIDI2200 szálból nyerhető méret AluMIDI perforált AluMIDI b NT h NT MÁSODLAGOS GERENDA csapok STA Ø12 (2) [db - Ø x L] FŐGERENDA LBA szögek Ø4 x 60 RÖGZÍTÉS SZÖGGEL JELLEMZŐ ÉRTÉKEK EN 1995:2008 R V,k MEGENGEDETT ÉRTÉKEK DIN 1052:1988 V adm [kg] RÖGZÍTÉS CSAVARRAL FŐGERENDA LBS csavar Ø5 x 60 JELLEMZŐ ÉRTÉKEK EN 1995:2008 R V,k Ø12 x , , Ø12 x , , Ø12 x , , Ø12 x , , Ø12 x , , Ø12 x , , Ø12 x , ,9 400 * Ø12 x , ,8 * ALUMIDI2200 szálból nyerhető méret MEGJEGYZÉS - FA/FA (1) Önmetsző WS Ø7 (f u,k = 550 N/mm 2 ). (2) STA Ø12 (f u,k = 360 N/mm 2 ). (3) A rögzítők elhelyezése váltakozva kell történjen, (ld. 26. old képek). A részleges szögezés szükséges az oszlop/gerenda kötésnéla rögzítések minimális távolságainak betartásához, gerenda/gerenda kötésnél is alkalmazható. (4) A feltüntetett ellenállási értékek a másodlagos gerenda β = 30% (16,7 ) lejtésével a vízszintes síkban lettek kalkulálva és előrelevágott Alumidi profil rejtett alkalmazásával. A faelemek méretének és a kötés ellenállásának optimalizálásához lehetőség van az Alumidi profilt elvágni az AluMIDI2200 száltól indulva. 38 ALUMIDI

19 RÉSZLEGES SZÖGEZÉS (3) b NT FV h NT AluMIDI nem perforált AluMIDI b NT h NT MÁSODLAGOS GERENDA csapok WS Ø7 (1) [db - Ø x L] FŐGERENDA LBA szögek Ø4 x 60 RÖGZÍTÉS SZÖGGEL JELLEMZŐ ÉRTÉKEK EN 1995:2008 R V,k MEGENGEDETT ÉRTÉKEK DIN 1052:1988 V adm [kg] RÖGZÍTÉS CSAVARRAL FŐGERENDA LBS csavar Ø5 x 60 JELLEMZŐ ÉRTÉKEK EN 1995:2008 R V,k Ø7 x , , Ø7 x , , Ø7 x , , Ø7 x , , Ø7 x , ,4 280 * Ø7 x , ,7 320 * Ø7 x , ,6 360 * Ø7 x , ,8 400 * Ø7 x , ,0 * ALUMIDI2200 szálból nyerhető méret AluMIDI perforált AluMIDI b NT h NT MÁSODLAGOS GERENDA csapok STA Ø12 (2) [db - Ø x L] FŐGERENDA LBA szögek Ø4 x 60 RÖGZÍTÉS SZÖGGEL JELLEMZŐ ÉRTÉKEK EN 1995:2008 R V,k MEGENGEDETT ÉRTÉKEK DIN 1052:1988 V adm [kg] RÖGZÍTÉS CSAVARRAL FŐGERENDA LBS csavar Ø5 x 60 JELLEMZŐ ÉRTÉKEK EN 1995:2008 R V,k Ø12 x , , Ø12 x , , Ø12 x , , Ø12 x , , Ø12 x , , Ø12 x , , Ø12 x , ,3 400* Ø12 x , ,7 * ALUMIDI2200 szálból nyerhető méret A rögzítési rendszer ellenállási értékei a táblázatban meghatározott kalkulációs feltételezésre érvényesek. Eltérő kalkulációs konfigurációkhoz díjmentesen elérhető weboldalunkon a myproject ( Lehetséges a konfigurációk többszörös analizise változtatva a rögzítők számát és típusát, a döntést, a szerkezeti elemek anyagát és méreteit, hogy a mechanikai ellenállásokat optimalizáljuk. Lehetőség van két különböző kalkulációs metódus kiválasztására (ETA 09/0361 és kísérleti modell szerint). Nagy és változatos profil választék, ALUMINI, MIDI és MAXI a különböző statikai igények kielégítésére. my calculation software by rothoblaas ALUMIDI 39

20 STATIKAI ÉRTÉKEK - FA/FA KÖTÉS - DÖNTÖTT (4) TELJES SZÖGEZÉS b NT F V h NT β = 30% AluMIDI nem perforált AluMIDI b NT h NT MÁSODLAGOS GERENDA csapok WS Ø7 (1) [db - Ø x L] FŐGERENDA LBA szögek Ø4 x 60 RÖGZÍTÉS SZÖGGEL JELLEMZŐ ÉRTÉKEK EN 1995:2008 R V,k MEGENGEDETT ÉRTÉKEK DIN 1052:1988 V adm [kg] RÖGZÍTÉS CSAVARRAL FŐGERENDA LBS csavar Ø5 x 60 JELLEMZŐ ÉRTÉKEK EN 1995:2008 R V,k Ø7 x , , Ø7 x , , Ø7 x , , Ø7 x , , Ø7 x , ,4 280 * Ø7 x , ,1 320 * Ø7 x , ,7 360 * Ø7 x , ,8 400 * Ø7 x , ,8 * ALUMIDI2200 szálból nyerhető méret AluMIDI perforált AluMIDI b NT h NT MÁSODLAGOS GERENDA csapok STA Ø12 (2) [db - Ø x L] FŐGERENDA LBA szögek Ø4 x 60 RÖGZÍTÉS SZÖGGEL JELLEMZŐ ÉRTÉKEK EN 1995:2008 R V,k MEGENGEDETT ÉRTÉKEK DIN 1052:1988 V adm [kg] RÖGZÍTÉS CSAVARRAL FŐGERENDA LBS csavar Ø5 x 60 JELLEMZŐ ÉRTÉKEK EN 1995:2008 R V,k Ø12 x , , Ø12 x , , Ø12 x , , Ø12 x , , Ø12 x , , Ø12 x , , Ø12 x , ,1 400 * Ø12 x , ,6 * ALUMIDI2200 szálból nyerhető méret ALAPELVEK - FA/FA A jellemző értékek EN 1995:2008 szerint ETA-09/0361-nak megfelelően és a rothoblaas kísérleti eljárása alapján értékelve. A tervezési értékek a jellemző értékekből: A γ m e k mod együtthatókat a számításhoz használt, érvényben lévő normatívák szerint kell. A megengedett értékek DIN 1052:1988 szerint. Számításkor ρ k = 380 kg/m 3 fa elem sűrűség lett figyelembe véve és C25/30 beton ellenállás. Néhány esetben a kötés R V,k nyíróellenállása nagyon magas lehet, és meghaladhatja a másodlagos gerenda nyíróellenállását. Ezért azt javasoljuk, hogy kiemelten figyeljenek oda a faelem csökkentett metszetének nyíróellenállására, a profilnak megfelelően. 40 ALUMIDI

21 STATIKAI ÉRTÉKEK - FA/BETON KÖTÉS - DERÉKSZÖG BECSAVARATÓ RÖGZÍTŐ (1) b NT F V h NT AluMIDI nem perforált MÁSODLAGOS GERENDA FŐGERENDA JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK AluMIDI b NT h NT csapok WS Ø7 (2) [db - Ø x L] rögzítő SKR Ø10 x 80 (4) EN 1995:2008 R V,k DIN 1052:1988 V adm [kg] Ø7 x , Ø7 x , Ø7 x , Ø7 x , Ø7 x , * Ø7 x , * Ø7 x , * Ø7 x , * Ø7 x , * ALUMIDI2200 szálból nyerhető méret AluMIDI perforált MÁSODLAGOS GERENDA FŐGERENDA JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK AluMIDI b NT h NT csapok STA Ø12 (3) [db - Ø x L] rögzítő SKR Ø10 x 80 (4) EN 1995:2008 R V,k DIN 1052:1988 V adm [kg] Ø12 x , Ø12 x , Ø12 x , Ø12 x , Ø12 x , Ø12 x , Ø12 x , * Ø12 x , * ALUMIDI2200 szálból nyerhető méret ALUMIDI 41

22 STATIKAI ÉRTÉKEK - FA/BETON KÖTÉS - DERÉKSZÖG VEGYI RÖGZÍTŐ (1) b NT F V h NT AluMIDI nem perforált MÁSODLAGOS GERENDA FŐGERENDA JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK AluMIDI b NT h NT csapok WS Ø7 (2) [db - Ø x L] rögzítő VINYLPRO Ø8 x 110 (5) EN 1995:2008 R V,k DIN 1052:1988 V adm [kg] Ø7 x , Ø7 x , Ø7 x , Ø7 x , Ø7 x , * Ø7 x , * Ø7 x , * Ø7 x , * Ø7 x , * ALUMIDI2200 szálból kinyerhető méret AluMIDI perforált MÁSODLAGOS GERENDA FŐGERENDA JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK AluMIDI b NT h NT csapok STA Ø12 (3) [db - Ø x L] rögzítő VINYLPRO Ø8 x 110 (5) EN 1995:2008 R V,k DIN 1052:1988 V adm [kg] Ø12 x , Ø12 x , Ø12 x , Ø12 x , Ø12 x , Ø12 x , Ø12 x , * Ø12 x , * ALUMIDI2200 szálból kinyerhető méret ALAPELVEK - FA/BETON MEGJEGYZÉSEK - FA/BETON A jellemző értékek EN 1995:2008 norma szerint vannak, ETA-09/0361-nak megfelelően. A terv értékek az alábbiak szerint képződnek a jellemző értékekből: Az γ mc együtthatót 1.50-nel kell felvenni. A megengedett értékek DIN 1052:1988 normatíva szerintiek. Számításkor ρ k = 380 kg/m 3 fa elem sűrűség lett figyelembe véve és C25/30 beton ellenállás. A faelemek méretezése és ellenőrzése külön kell hogy történjen. A rögzítő rendszer ellenállási értékei a táblázatban meghatározott számítási lehetőségekre érvényesek. (1) A rögzítők elhelyezése a betonon váltakozva kell történjen, a kapcsolódó ábra szerint a választott rögzítő típusának megfelelően (ld. 26. old). (2) Önmetsző csapok WS Ø7 (f u,k = 550 N/mm 2 ). (3) Sima csapok STA Ø12 (f u,k = 360 N/mm 2 ). (4) SKR becsavarható rögzítő Politecnico di Milano tesztjei szerint (2006/5205/1 sz. Tanúsítvány próbáról). (5) VINYLPRO vegyi rögzítő menetes szárral (INA típus) minimum 5.8. acél osztály h ef = 90 mm. 42 ALUMIDI

23 LABORATÓRIUMI TESZTEK KÍSÉRLETI KUTATÁSOK Egy tudományos és kutatáói együttműködés a Trentoi Egyetemmel volt az alapja egy kiterjedt kísérleti kampánynak, azzal a céllal, hogy teszteljük az Alu profil tényleges viselkedését, és létrehozzunk így egy numerikus modellt, mely alapján összehasonlíthatók az elméleti eredménye a laboratóriumi próbák eredményeivel. (rothoblaas kísérleti fázis). KUTATÁS ÉS FEJLESZTÉS Kísérleti kutatás Laboratóriumi Anyagvizsgáló (Műszaki Tanszék, Trento) Próbák csökkentett méretű mintákon (fa-fa és fa-beton) Próbák valós méretű mintákon (főgerendamásodlagos gerenda kötés) NUMERIKUS MODELLEZÉS Evolúciós állami kutatás a dübelek és az Alu profil képlékeny alakváltozásáról végeselemes analízis segítségével. Tömör Alu profil modell betonhoz Mises feszültségek fejlődési állapota a dübelekben és az Alu profilban Összehasonlítás a kezdeti állapot (nem deformált) és a próba végeredménye között ALUMIDI 43

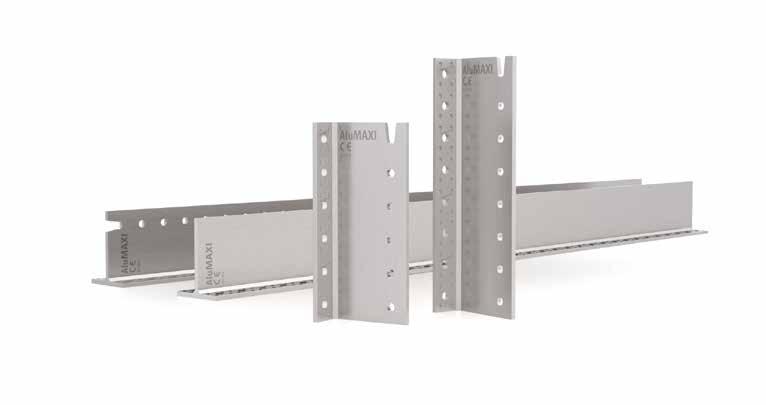

24 ALUMAXI Láthatatlan profil perforálással és anélkül Perforált háromdimenziós lemez alumínium ötvözetből NAGYOBB ELLENÁLLÁS Standard kötés a szokatlan, tervezett ellenállások biztosítására. Tanúsított és számított értékek ALKALMAZÁSI TERÜLETEK Fa-fa és fa-beton nyírókötések, mind merőlegesen, mind döntve a függőleges síkhoz képest tömör fa ragasztott fa XLAM (Cross Laminated Timber) LVL fa alapú panelek ACÉL - ALUMINIUM EN AW-6005A alumínium ötvözet profil, nagy ellenállású, sajtolással készül így hegesztésmentes FA ÉS BETON Optimalizált perforációs távolságok mind fa kötésekhez (szög vagy csavar) mind vasbetonon (dűbel vagy vegyi rögzítő) ANYAG KEZELÉS Elérhető perforálva vagy anélkül, 2176 mm-es szálakban, 64 mm-enként bemetszve, így igény szerint méretre vágható 44 ALUMAXI

25 EGYEDÜLÁLLÓ Az acél-alumínium ötvözet könnyűsége megkönnyíti a szállítást és a helyszíni mozgatást miközben kiváló ellenállással garantál. Rejtett, megfelel a tűzellenállási előírásoknak ACÉL ÉS BETON Alkalmazható vasbetonon és fém felületeken is. Az összes elérhető érték kalkulált, tanúsított és konszolidált NAGY SZERKEZETEK Ideális nagy méretű gerendák kötéséhez, és olyan projektekhez, amelyek nagyfokú ellenállást igényelnek. A nem perforált verzió tág teret ad a csapok elhelyezésére ALUMAXI 45

26 KÓDOK ÉS MÉRETEK ALUMAXI PERFORÁLT kód tipus db/csom ALUMAXI384L perforált ALUMAXI512L perforált ALUMAXI640L perforált ALUMAXI768L perforált ALUMAXI2176L perforált ALUMAXI NEM PERFORÁLT kód tipus db/csom ALUMAXI2176 nem perforált SABLON kód tipus db/csom ATALUMAXI dima AluMAXI hoz STA Ø16 1 FESZÜLTSÉGEK ANYAG ÉS TARTÓSSÁG F V ALUMAXI: aluminium ötvözet EN AW-6005A. Alkalmazás 1 és 2 szervizosztályban (EN 1995:2008). F UP F V ALKALMAZÁSI TERÜLET Fa-fa kötés Fa-beton kötés Fa-acél kötés F UP KIEGÉSZÍTŐ TERMÉKEK - tipus leírás d hordozó oldal LBA gyűrűsszeg WS önmetsző csap STA sima csap KOS fejescsavar M16 54 VINYLPRO vegyi rögzítő M EPOPLUS vegyi rögzítő M Javasoljuk a rendszer szerelését LÁNCOS CSAPLYUKMARÓ segítségével, melyet a Felszerelések faépítéshez katalógus 9. fejezetében talál (147.old) 46 ALUMAXI

27 GEOMETRIA L A 64 Ø 2 Ø 1 ALUMAXI perforált L B Ø ALUMAXI nem perforált L B AluMAXI perforált AluMAXI nem perf. Szárny vastagsága s Belső rész vastagsága s Szárny szélessége L A Belső rész hossza L B Szárny kis lyukak Ø 1 7,5 7,5 Szárny nagy lyukak Ø 2 17,0 17,0 Belső rész lyukak (csapok) Ø 3 17,0-25, ,5 s 1 s 1 L A s L 2 A s 2 INSTALLÁCIÓ MINIMUM TÁVOLSÁGOK a 4,c a 3,t a s a 2 a s a4,t a 4,c MÁSODLAGOS GERENDA - FA sima csap STA Ø16 Csap - csap a 2 3 d 48 Csap - gerenda teteje a 4,t 4 d 64 Csap - gerenda alja a 4,c 3 d 48 Csap - gerenda végei a 3,t {7 d; 80} 112 Csap - profil széle a s 1,2 d (1) o 21 (1) lyuk átmérője h min a 3,t a s a 4,t FŐGERENDA - FA anker szög LBA Ø6 Első csatlakozó - gerenda teteje a 4,c 5 d 30 T inst a 2 FŐGERENDA - CLS vegyi rögzítő VINYLPRO Ø16 h ef a s a 4,c ordozó min. vastagsága h min h ef + 2 d 0 Lyuk átmérő betonban d 0 18 Forgatónyomaték T inst [Nm] 80 h ef = rögzítés effektív mélysége a betonban SZERELÉS ALUMAXI perforált ALUMAXI 47

28 STATIKAI ÉRTÉKEK - FA/FA KÖTÉS - DERÉKSZÖG TELJES SZÖGEZÉS b NT F V h NT AluMAXI b NT h NT MÁSODLAGOS GERENDA FŐGERENDA JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK csapok STA Ø16 (1) [db - Ø x L] LBA szögek Ø6 x 100 EN 1995:2008 R V,k DIN 1052:1988 V adm [kg] Ø16 x , * Ø16 x , Ø16 x , * Ø16 x , Ø16 x , * Ø16 x , Ø16 x , * Ø16 x , * Ø16 x , * Ø16 x , * ALUMAXI2176L vagy ALUMAXI2176-ből nyerhető méret RÉSZLEGES SZÖGEZÉS (2) b NT F V h NT AluMAXI b NT h NT MÁSODLAGOS GERENDA FŐGERENDA JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK csapok STA Ø16 (1) [db - Ø x L] LBA szögek Ø6 x 100 EN 1995:2008 R V,k DIN 1052:1988 V adm [kg] Ø16 x , * Ø16 x , Ø16 x , * Ø16 x , Ø16 x , * Ø16 x , Ø16 x , * Ø16 x , * Ø16 x , * Ø16 x , * ALUMAXI2176L vagy ALUMAXI2176-ből nyerhető méret 48 ALUMAXI

29 STATIKAI ÉRTÉKEK - FA/BETON KÖTÉS - DERÉKSZÖG VEGYI RÖGZÍTŐ (3) b NT F V h NT AluMAXI b NT h NT MÁSODLAGOS GERENDA FŐGERENDA JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK csapok STA Ø16 (1) [db - Ø x L] rögzítő VINYLPRO Ø16 x 160 (4) EN 1995:2008 R V,k DIN 1052:1988 V adm [kg] Ø16 x , * Ø16 x , Ø16 x , * Ø16 x , Ø16 x , * Ø16 x , Ø16 x , * Ø16 x , * Ø16 x , * Ø16 x , * ALUMAXI2176L vagy ALUMAXI2176-ből nyerhető méret ALAPELVEK MEGJEGYZÉS A jellemző értékek EN 1995:2008 szerint ETA-09/0361 nak megfelelően. A tervértékek a jellemző értékekből származnak az alábbiak szerint: A γ m e k mod együtthatókat a számításhoz használt, érvényben lévő normatívák szerint kell alkalmazni. A megengedett értékek DIN 1052:1988 szerint. Számításkor ρ k = 380 kg/m 3 fa elem sűrűség lett figyelembe véve és C25/30 beton ellenállás. A faelemek méretezése és ellenőrzése külön kell hogy történjen. Néhány esetben a kötés R V,k nyíróellenállása nagyon magas lehet, és meghaladhatja a másodlagos gerenda nyíróellenállását. Ezért azt javasoljuk, hogy kiemelten figyeljenek oda a faelem csökkentett metszetének nyíróellenállására, a profilnak megfelelően. A rögzítő rendszer ellenállási értékei a táblázatban meghatározott számítási lehetőségekre érvényesek. Eltérő kalkulációs konfigurációkhoz díjmentesen elérhető weboldalunkon a myproject ( (1) Sima csapok STA Ø16 (f u,k = 470 N/mm 2 ). (2) Részleges szögezés úgy történik, hogy a minden oszlopot váltakozva szögelünk (ld. képek a 26. old). A részleges szögelés szükséges a gerenda/oszlop kötéseknél, a rögzítés minimális távolságainak betartására, ;alkalmazható gerenda/gerenda kötésnél is. (3) A rögzítők betonon való elhelyezése váltakozva történik a vonatkozó ábra szerint (ld. 26. old.). (4) VINYLPRO vegyi rögzítő menetes szárral (INA típus) minimum 5.8. acélosztály h ef = 128 mm. my calculation software by rothoblaas ALUMAXI 49

30 STA Sima csap organyzott szénacél CE JELÖLÉS Fém csatlakozó hengeres szárral CE jelöléssel EN14592 szerint ALKALMAZÁSI TERÜLETEK Faelemek kötése fa-fa és fa-acél nyírókötésekhez ragasztott fa tömör fa XLAM (Cross Laminated Timber) LVL faalapú panelek ACÉL S355 acél a nagyobb nyíróellenállás biztosítására a szerkezetben használt méretekre (Ø16 és Ø20) GEOMETRIA Kúpos vég a fában előfúrt lyukba való könnyebb illeszkedésért Elérhető 1,0 m verzióban is SPECIÁLIS VERZIÓ Kérésre erősebb tapadású és kitekeredésgátlós verzióban is rendelhető, földrengésveszélyes területekre 50 STA

31 PONTOS SZÁMÍTÁS CE jelölés, hogy a termék megfelel a felhasználásra. A tervező mindig biztos lehet benne, hogy számításait korrekt paraméterek alapján végezheti el, tiszteletben tartva a referencia kalkulációs kódot (Eurokód vagy más normativa) FA-ACÉL Ideális Alu profilokkal való alkalmazáshoz rejtett kötések kivitelezésénél. Fadugókkal használva, megfelel a tűzellenállósági előírásoknak, és kifizetődő esztétikai eredményt ad VÁLASZTÉK 8,0 és 12,0 átmérőben S235 acélból; 16,0 és 20,0 átmérőben S355 acélból. Elérhető 1,0 mt verzióban is, mely igény szerinti méretre vágható. Kérésre rendelhető nagyobb tapadású és kicsavarodásmentes verzióban is földrengésveszélyes területekre ø8 ø12 ø16 ø20 speciális verzió STA 51

32 KÓDOK ÉS MÉRETEK STA d L d kód L acél db/csom 8 12 STA860B 60 S STA870B 70 S STA880B 80 S STA890B 90 S STA8100B 100 S STA8110B 110 S STA8120B 120 S STA8140B 140 S STA1260B 60 S STA1270B 70 S STA1280B 80 S STA1290B 90 S STA12100B 100 S STA12110B 110 S STA12120B 120 S STA12130B 130 S STA12140B 140 S STA12150B 150 S STA12160B 160 S STA12170B 170 S STA12180B 180 S STA12200B 200 S STA12220B 220 S STA12240B 240 S STA12260B 260 S STA12280B 280 S STA12320B 320 S STA12340B 340 S STA12360B 360 S STA12400B 400 S STA121000B 1000 S STA1680B 80 S STA16100B 100 S STA16110B 110 S STA16120B 120 S STA16130B 130 S STA16140B 140 S STA16150B 150 S STA16160B 160 S STA16170B 170 S STA16180B 180 S STA16190B 190 S STA16200B 200 S STA16220B 220 S STAS d kód L acél db/csom 16 STA16240B 240 S STA16260B 260 S STA16280B 280 S STA16300B 300 S STA16320B 320 S STA16340B 340 S STA16360B 360 S STA16380B 380 S STA16400B 400 S STA16420B 420 S STA16440B 440 S STA16460B 460 S STA16480B 480 S STA16500B 500 S STA161000B 1000 S STA20120B 120 S STA20140B 140 S STA20150B 150 S STA20160B 160 S STA20180B 180 S STA20190B 190 S STA20200B 200 S STA20220B 220 S STA20240B 240 S STA20260B 260 S STA20280B 280 S STA20300B 300 S STA20320B 320 S STA20340B 340 S STA20360B 360 S STA20380B 380 S STA20400B 400 S STA20420B 420 S STA20440B 440 S STA20460B 460 S STA20480B 480 S STA20500B 500 S STA201000B 1000 S355 1 Kérésre rendelhető nagyobb tapadású és kicsavarodásmentes verzióban is földrengésveszélyes területekre (pl. STAS16200). 52 STA

33 FESZÜLTSÉGEK F V F V ANYAG ÉS TARTÓSSÁG STA Ø8 - Ø12: S235 horganyzott szénacél. STA Ø16 - Ø20: S355 horganyzott szénacél. Alkalmazása 1 és 2 szervizosztályban (EN 1995:2008). ALKALMAZÁSI TERÜL Fa-fa kötés Fa-acél-fa kötés GEOMETRIA MECANIKAI JELLEMZŐK d L Névleges átmérő d osszúság L acél S235 S235 S355 S355 Anyag f u,k,min [N/mm 2 ] f y,k,min [N/mm 2 ] Képlékeny határnyomaték karakterisztikus értéke M y,k [Nmm] Mechanikai paraméterek CE jelölésnek megfelelően EN szerint TELEPÍTÉS - NYÍRÁSNAK KITETT CSAPOK MINIMUM TÁVOLSÁGA Erő és rost közötti szög α = 0 Erő és rost közötti szög α = a a a 3,t a 3,c a 4,t a 4,c rostirány kötőelem terhelt végek -90 < α < 90 vég könnyítés 90 < α < 270 terhelt szegély 0 < α < 180 könnyített szegély 180 < α < 360 a 2 a 2 a 2 a 2 a 4,t a 4,c a 1 a 1 a 1 a 1 a 3,t a 3,c MEGJEGYZÉS A minimum távolságok EN 1995:2014 szerint. A minimum távolságok érvényesek fa-fa és fa-acél kötés esetén is. STA 53

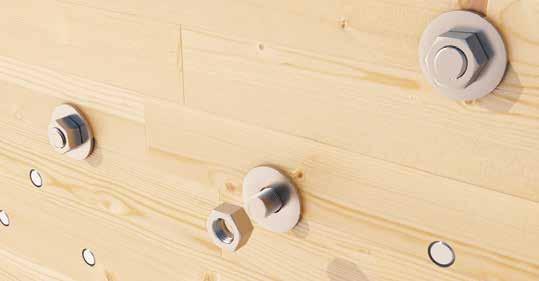

34 KOS - KOT atlapfejű csavar / kapupánt csavar organyzott szénacél és A2 inox acél verzió CE JELÖLÉS engeres szárú fém csatlakozó CE jelöléssel EN14592 szerint ALKALMAZÁSI TERÜLETEK Faelemek kötése fa-fa és fa-acél nyírókötésekhez ragasztott fa tömör fa XLAM (Cross Laminated Timber) LVL faalapú panelek SPECIÁLIS ACÉL Minden hatlapfejű csavar 8.8 as osztályú szénacélból (KOS) ANYACSAVARRAL atlapfejű és kapupánt csavar anyával együtt szállítva (a szénacél verzióban) KÜLTÉRI VERZIÓ AISI304/A2 inox acél változatban is a közvetlen kültéri alkalmazásokhoz (3. szerviz osztály) 54 KOS - KOT

35 PONTOS SZÁMÍTÁS CE jelölés, hogy a termék megfelel a felhasználásra. A tervező mindig biztos lehet benne, hogy számításait korrekt paraméterek alapján végezheti el, tiszteletben tartva a referencia kalkulációs kódot (Eurokód vagy más normativa) 8.8 OSZTÁLY ÉS ANYACSAVAR A 8.8 acél garantálja a nagyfokú ellenállást, és lehetővé teszi a csavarok számának optimalizálását. Ezek anyacsavarral együtt a dobozban kerülnek leszállításra VÁLASZTÉK KOS hatlapfejű csavar: 8.8 acél, anyával. KOT kapupánt csavar: 4.8 acél, anyával. A2 inoxacél verzió és EKS kis hatlapfejű csavarok 8.8 acélból acélszerkezetekhez anya nélkül szállítva M12 M16 M20 KOS - KOT 55

36 KÓDOK ÉS MÉRETEK KOS - ATLAPFEJŰ CSAVAR ANYÁVAL 8.8 acél - horganyzott DIN 601 (ISO 4016*) A d L d kód L A max db/csom M12 M16 KOS12100B KOS12120B KOS12140B KOS12160B KOS12180B KOS12200B KOS12220B KOS12240B KOS12260B KOS12280B KOS12300B KOS12320B KOS12340B KOS12360B KOS12380B KOS12400B KOS16120B KOS16140B KOS16150B KOS16160B KOS16180B KOS16200B KOS16220B KOS16240B KOS16260B KOS16280B KOS16300B KOS16320B KOS16340B KOS16360B KOS16380B KOS16400B KOS16420B KOS16440B KOS16460B KOS16480B KOS16500B KOS16520B KOS16540B KOS16560B KOS16580B KOS16600B d kód L A max db/csom M20 KOS20120B KOS20140B KOS20160B KOS20180B KOS20200B KOS20220B KOS20240B KOS20260B KOS20280B KOS20300B KOS20320B KOS20340B KOS20360B KOS20380B KOS20400B KOS20420B KOS20440B KOS20460B KOS20480B KOS20500B KOS20520B KOS20540B KOS20560B KOS20580B KOS20600B Az A maximális rögzíthető vastagság a MUT934 ANYA és 2 ULS DIN 440 alátét felhasználásával lett számolva. * Az ISO 4016 norma különbözik a DIN 601 normától, a k és Ch paraméterek tekintetében M12 átmérőnél. 56 KOS - KOT

37 FESZÜLTSÉGEK F V ANYAG ÉS TARTÓSSÁG KOS: 8.8 horganyzott szénacél. Alkalmazás 1 és 2 szervizosztályban (EN 1995:2008). F ax ALKALMAZÁSI TERÜLETEK Fa-fa kötés Fa-acél kötés GEOMETRIA ÉS MECANIKAI JELLEMZŐK KOS Ch k Névleges átmérő d M12 M16 M20 Kulcs Ch Fej vastagsága k 7,5 10,0 12,5 L 125 mm Menet hossza b 125 < L 200 mm L > 200 mm Geometria DIN 601 (ISO 4016) szerint b L Anyag Képlékeny határnyomaték karakterisztikus értéke acél f u,k [N/mm 2 ] f y,k [N/mm 2 ] M y,k [Nmm] d Mechanikai paraméterek CE jelölés és EN szerint KALKULÁCIÓS PÉLDA ÉS 8.8 ACÉL ÖSSZEASONLÍTÁSA ELLENÁLLÁS ÉS CSATLAKOZÓK SZÁMA csavarok száma (nc x nf) (7x6) 42 (7x5) 35 (6x5) 30 (6x4) 24 (5x6) 30 (6x3) 18 (5x5) 25 (3x4) 12 (4x4) 16 (4x5) 20 (4x3) 12 (2x4) R d TÍPUS: fogópáros fedélszék csavarral rögzítve. Fa-fa-fa kötés NORMATIVA: EN 1995: γ m = 1.30 (csatlakozók) k mod = 0.9 (rövid idejű terhelés - hó) Magyarázat csavar 4.8 acél csavar 8.8 acél SÉMA ÉS SZÁMÍTÁSI FELTÉTELEZÉS n c Külső gerenda t 1 = 160 mm Belső gerenda t 2 = 200 mm Csavar átmérő d = 20 mm t 1 t 2 t 1 n F a 1 T d a 1 = 100 mm T d = terv szerinti tengelyirányú erő R d = terv szerinti ellenállás KOS - KOT 57

38 KOT Kapupánt csavar anyával 4.8 acél - horganyzott DIN 603 (ISO 8677*) d L d kód L db/csom M8 M10 M12 KOT KOT KOT KOT KOT KOT KOT KOT KOT KOT KOT KOT KOT KOT KOT KOT KOT KOT KOT KOT KOT KOT KOT * Az ISO 8677 norma különbözik a DIN 603 normától, a k és Ch paraméterek tekintetében M10 és M12 átmérőnél EKS atlapfejű csavar 8. 8 acél - horganyzott DIN 933 (ISO 4014) - végig menetes ( ) DIN 931 (ISO 4017) - részleges menettel ( ) d L d kód menet L db/csom M20 M24 EKS EKS EKS EKS EKS EKS EKS EKS EKS EKS EKS EKS EKS KOS - KOT

39 AI 601 atlapfejű csavar A2 inoxacél DIN 931 (ISO 4017*) AI 603 d Kapupánt csavar A2 inoxacél DIN 603 (ISO 8677*) d L L d kód L db/csom AI AI M10 AI AI AI AI M12 M16 AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI * Az ISO 4017 norma különbözik a DIN 931 normától, a k és Ch paraméterek tekintetében M10 és M12 átmérőnél d kód L db/csom AI AI AI M8 AI AI AI AI AI M10 M12 AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI * Az ISO 8677 norma különbözik a DIN 603 normától, a k és Ch paraméterek tekintetében M10 és M12 átmérőnél AISI 304 A2 AISI 304 A2 KOS - KOT 59

40 MET Menetes szárak, anyák, alátétek MGS 1000 Menetes szár 4.8 horganyzott acél DIN 975 L d kód átmérő L db/csom MGS10008 M MGS M MGS M MGS M MGS M MGS M MGS M MGS M MGS M MGS M MGS M MGS 1000 Menetes szár 8.8 horganyzott acél DIN 975 L d kód átmérő L db/csom MGS10888 M MGS11088 M MGS11288 M MGS11488 M MGS11688 M MGS11888 M MGS12088 M MGS12488 M MGS12788 M MET

41 MGS 2200 Menetes szár 4.8 horganyzott acél DIN 975 L d kód átmérő L db/csom MGS M MGS M MGS M STATIKAI ÉRTÉKEK - SZAKÍTÓSZILÁRDSÁG N,ax d 1 d 2 p N,ax átmérő d 1 d 2 p A ellen [mm 2 ] JELLEMZŐ ÉRTÉK MEGENGEDETT ÉRTÉK acél osztály acél osztály M8 8,0 6,47 1,25 36,6 13,2 26, M10 10,0 8,16 1,50 58,0 20,9 41, M12 12,0 9,85 1,75 84,3 30,3 60, M14 14,0 11,55 2,00 115,0 41,4 82, M16 16,0 13,55 2,00 157,0 56,5 113, M18 18,0 14,93 2,50 192,0 69,1 138, M20 20,0 16,93 2,50 245,0 88,2 176, M22 22,0 18,93 2,50 303,0 109,1 218, M24 24,0 20,32 3,00 353,0 127,1 254, M27 27,0 23,32 3,00 459,0 165,2 330, M30 30,0 25,71 3,50 561,0 202,0 403, A jellemző értékek EN 1993 normatíva szerintiek. A terv értékek a jellemző értékek alapján: N ax,d = N ax,k / γ m2 N ax,k N ax,k N adm [kg] N adm [kg] SIMPLEX ANYA Öntvény DIN 1052 kód szál L d lyuk db/csom FE M FE M , L d SZERELÉS MET 61

42 ULS 9021 Alátét S235 horganyzott acél DIN 9021 (ISO 9073*) d EXT d INT kód szál d INT d EXT s db/csom ULS8242 M8 8, ULS10302 M10 10,5 30 2,5 200 ULS13373 M ULS15443 M ULS17503 M ULS20564 M ULS22604 M * Az ISO 9073 szabvány eltér a DIN 9021 szbványtól,a felszíni keménység tekintetében ULS 440 Alátét S235 horganyzott acél DIN 440 R (ISO 7094*) d EXT d INT kód szál d INT d EXT s db/csom ULS11343 M ULS13444 M12 13, ULS17565 M16 17, ULS22726 M ULS26856 M * Az ISO 7094 szabvány eltér a DIN 440 R szabványtól a felszíni keménység tekintetében ULS 1052 Alátét S235 horganyzott acél DIN 1052 d EXT d INT kód szál d INT d EXT s db/csom ULS14586 M ULS18686 M ULS22808 M ULS25928 M ULS M ULS 125 Alátét S235 horganyzott acél DIN 125 A (ISO 7089*) d EXT d INT kód szál d INT d EXT s db/csom ULS81616 M8 8,4 16 1, ULS10202 M10 10, ULS13242 M ,5 500 ULS17303 M ULS21373 M ULS25444 M ULS28504 M ULS31564 M * Az ISO 7089 szbvány eltér a DIN 125-tól a felszíni keménység tekintetében 62 MET

43 STATIKAI ÉRTÉKEK - ALÁTÉTEK FÁBA ATOLÁSI ELLENÁLLÁS s d INT d EXT N, ax szál M10 M12 M16 M20 M24 norma d INT d EXT s JELLEMZŐ ÉRTÉKEK N ax,k MEGENGEDETT ÉRTÉKEK DIN 125 A 10,5 20,0 2,0 1,84 68 DIN ,5 30,0 2,5 5, DIN 440 R 11 34,0 3,0 6, DIN DIN 125 A 13,0 24,0 2,5 2,59 96 DIN ,0 37,0 3,0 7, DIN 440 R 13,5 44,0 4,0 11, DIN ,0 58,0 6,0 20, DIN 125 A 17,0 30,0 3,0 3, DIN ,0 50,0 3,0 14, DIN 440 R 17,5 56,0 5,0 18, DIN ,0 68,0 6,0 27, DIN 125 A 21,0 37,0 3,0 5, DIN ,0 60,0 4,0 19, DIN 440 R 22,0 72,0 6,0 29, DIN ,0 80,0 8,0 37, DIN 125 A 25,0 44,0 4,0 8, DIN DIN 440 R 26,0 85,0 6,0 41, DIN ,0 92,0 8,0 49, N adm [kg] KRITIKUSSÁG: AZ ALÁTÉT FÁBA ATOLÁSA N > N ax,max N,ax N,ax MEGJEGYZÉS A jellemző értékek EN 1995:2008 szerint. A terv értékek a jellemző értékekből véve az alábbi szerint: Az alátét behatolási ellenállása arányos a faelemmel érintkező részének felületével. A megengedett értékek DIN 1052:1988 szerint. A γ m e k mod együtthatókat a számításhoz használt érvényben lévő normatíva szerint kell felvenni. Számításkor ρ k = 380 kg/m 3 fa elem sűrűség lett figyelembe véve. MET 63

44 MUT 934 atszögletű anya 8 as osztályú horganyzott acél DIN 934 (ISO 4032*) h Ch kód szál h Ch db/csom MUT9348 M8 6, MUT93410 M MUT93412 M MUT93414 M MUT93416 M MUT93418 M MUT93420 M MUT93422 M MUT93424 M MUT93427 M MUT93430 M * Az ISO 4032 szabvány eltér a DIN 934-től a h és Ch paramétereknél az M10, M12, M14 és M22 átmérőknél MUT 6334 Kötőanya 8 as osztályú horganyzott acél DIN 6334 Ch h kód szál h Ch db/csom MUT M MUT M MUT M MUT M MUT 1587 Vak anya 8 as osztályú horganyzott acél DIN 1587 h Ch Egy darabból esztergált anya kód szál h Ch db/csom MUT15878S M MUT158710S M MUT158712S M MUT158714S M MUT158716S M MUT158718S M MUT158720S M MUT158722S M MUT158724S M MUT 985 Önzáró anya A2 inoxacél DIN 985 (ISO 10511*) h Ch kód szál h Ch db/csom MUT98510 M MUT98512 M MUT98516 M * Az ISO szabvány eltér a DIN 985 től a h és Ch paramétereknél az M10 és M12 átmérőknél. AISI 304 A2 64 MET

45 MGS Menetes szár A2 inoxacél DIN 975 L d kód szál L db/csom AI97510 M AI97512 M AI97516 M AI97520 M AISI 304 A2 AI 934 atszögletű anya A2 inoxacél DIN 934 (ISO 4032*) h Ch kód szál h Ch db/csom AI9348 M8 6, AI93410 M AI93412 M AI93416 M AI93420 M * Az ISO 4032 szabvány eltér a DIN 934 től a h és Ch paraméterekben az M10 és M12 átmérőknél AISI 304 A2 AI 1587 Vak anya A2 inoxacél DIN 1587 h kód szál h Ch db/csom AI M AI M AI M AI M AISI 304 A2 Ch Egy darabból esztergált anya AI 9021 Alátét A2 inoxacél DIN 9021 (ISO 9073*) d EXT d INT kód szál d INT d EXT s db/csom AI90218 M8 8, AI M10 10,5 30 2,5 500 AI M AI M AI M * Az ISO 9073 szabvány eltér a DIN 9021-tól a felszíni keménység tekintetében. AISI 304 A2 MET 65

46 VGU 45 alátét VGS-hez organyzott szénacél CSOMAGOLÁS Darabra értékesítve ALKALMAZÁSI TERÜLET Faelemek kötése és illesztése acéllemezekkel végigmenetes VGS csavarokkal 45 ban döntve tömör fa ragasztott fa XLAM (Cross Laminated Timber) LVL fa alapú panelek ADAPTER LEMEZEZ Lehetővé teszi a VGS csavarok 45 -ban való használatát bemarás nélküli perforált lemezen PRAKTIKUS ASZNÁLAT Recézett csúszásmentes felszín és hengeres forma a könnyű kezelhetőségért EGYSÉGES MÉRET Két méret mely kompatibilis minden 9 és 11 mm-es VGS csavarral változó vastagságú lemezeken 66 VGU

47 BIZTONSÁG Az alátét azért született hogy biztosítsa a csavar precíz, síkhoz képest 45 -os behelyezését, valamint a csavar kívánt irányba való megfelelő haladását KEZELETŐSÉG A külső átmérő szabályos hengeres formája és a csúszásgátló recézés biztosítják a biztos tartást az anyagban a szerelés során ESZTÉTIKA A VGS csavar fejének pontos illeszkedése az alátét bemart ágyába kitűnő esztétiaki eredményt ad a viszonylag lapos kötésnek VGU 67

48 KÓDOK ÉS MÉRETEK VGU ALÁTÉT kód csavar db/csom US945 VGS Ø9 1 US1145 VGS Ø11 1 A csomag nem tartalmazza a csavarokat VGS kód d1 L TX db/csom ETA 11/0030 L d 1 VGS TX40 25 VGS TX40 25 VGS TX40 25 VGS TX40 25 VGS TX40 25 VGS TX40 25 VGS TX50 25 VGS TX50 25 VGS TX50 25 VGS TX50 25 VGS TX50 25 VGS TX50 25 VGS TX50 25 VGS TX50 25 VGS TX50 25 VGS TX50 25 VGS TX50 25 FESZÜLTSÉGEK ANYAG ÉS TARTÓSSÁG F V VGU: S235 horganyzott szénacél. Alkalmazás 1 és 2 szervizosztályban (EN 1995:2008). ALKALMAZÁSI TERÜLET Acél-fa kötés GEOMETRIA D ALÁTÉT US945 US1145 L d h VGS csavar átmérő d 1 9,0 11,0 Belső átmérő d 9,5 11,5 Külső átmérő D 18,0 22,0 Fog hossza L 34,8 42,1 Fog magassága h 3,0 3,6 Globális magasság 20,5 24,8 68 VGU

49 INSTALLÁCIÓ L F B F S PLATE ALÁTÉT US945 US1145 osszúkás furat hossza L F osszúkás furat szélessége B F Acéllemez vastagsága S PLATE * Nagyobb vastagságoknál szükséges egy bemarás készítése az acéllemez also részén. Javasolt furatvezető Ø5 mm VGS csavarokhoz hosszúság > 300 mm. A szerelést úgy kell kivitelezni, hogy a terhelések egyenletesen legyenek elosztva a VGU alátéteken. min 35,0 min 43,0 max 36,0 max 44,0 min 14,0 min 17,0 max 15,0 max 18,0 min 3,0 min 4,0 max 12,0* max 15,0* STATIKAI ÉRTÉKEK - ACÉL/FA KÖTÉS MEGCSÚSZÁSI ELLENÁLLÁS RV S PLATE S PLATE L A F V A S g S g F V F V F V d 1 JELLEMZŐ ÉRTÉK (1) MEGENGEDETT ÉRTÉK JELLEMZŐ ÉRTÉK (1) MEGENGEDETT ÉRTÉK S PLATE = 3 mm S PLATE = 3 mm S PLATE = 12 mm S PLATE = 12 mm csavar FA ACÉL FA ACÉL d 1 L S g A MIN R V,k R tens,k 45 V adm 45 [kg] S g A MIN R V,k R tens,k 45 V adm 45 [kg] , , , , VGS , , ,96 17, , , , , , , VGS 11 S PLATE = 4 mm S PLATE = 4 mm S PLATE = 15 mm S PLATE = 15 mm , , , , , , , , , , ,16 26, ,83 26, , , , , , , , , , , ALAPELVEK MEGJEGYZÉS A jellemző értékek EN 1995:2008 szerint ETA-11/0030-nak megfelelően. A megengdett értékek DIN 1052:1988 szerint. Számításkor ρ k = 380 kg/m 3 fa elem sűrűség lett figyelembe véve. A csatlakozó kihúzási ellenállása 45 -os alkalmazási szöget feltételezve a rostok és a csatlakozó között lett értékelve ahol hasznos menethossz egyelő S g. (1) A csatlakozó ter szerinti nyíróellenállása a minimum a fa oldali tervellenállás (R V,d ) és az acél oldali tervellenállás (R tens,d 45 ) között. A kötés tökéletes kivitelezéséheza csatlakozó feje teljesen bele kell illeszkedjen a VGU alátétbe. Az S PLATE köztes értékeit linerisan interploálhatjuk. A faelemek és acéllapok méretezését és ellenőrzését külön kell elvégezni. VGU 69

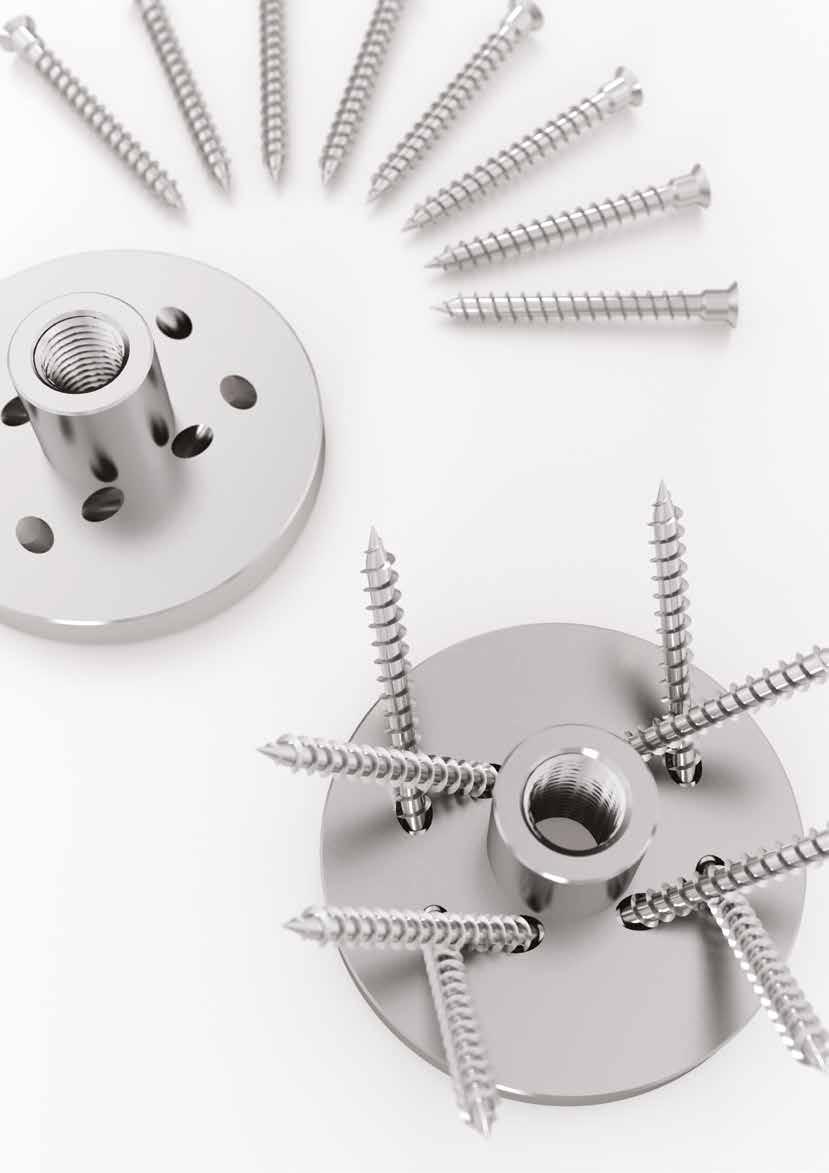

50 DISC Rejtett csatlakozó áromdimenziós perforált lemez horganyzott szénacélból CSOMAGOLÁS Szerelőcsavarokkal és TX bittel a csomagolásban ALKALMAZÁSI TERÜLETEK Fa-fa nyírókötések, a másodlagos gerenda minden irányában tömör fa ragasztott fa XLAM (Cross Laminated Timber) LVL fa alapú panelek KOMBINÁLT TERELÉSEK Ellenáll a húzó-és nyíróerőknek, az elemeken átmenő szálnak köszönhetően PRAKTIKUS Egyszerű beépítés, szerelés után is rögzíthető ELTÁVOLÍTATÓ asználható ideiglenes szerkezetekhez is, egyszerűen eltávolítható az átmenő szálas rendszernek köszönhetően 70 DISC

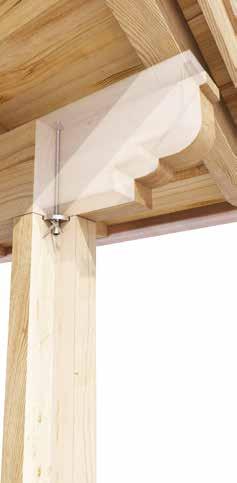

51 ESZTÉTIKA Teljesen rejtett kötés, kellemes esztétikai élményt biztosít SOKOLDALÚSÁG Számos alkalmazáshoz használható, lehetővé teszi nyírókötések, és húzókötések létrehozását a faelemek között ÁTADATÓSÁG Menetes száron átadható minden a faelemek közt ható erő. Több csatlakozó sorban való használatával potenciálisan korlátlanná növelhető a tartókapacitás DISC 71

52 KÓDOK ÉS MÉRETEK DISC D 1 kód tipus D1 szál db/csom DISC55 DISC55 55 M12 1 DISC80 DISC80 80 M16 1 DISC120 DISC M20 1 Csavarok a csomagolásban FESZÜLTSÉGEK ANYAG ÉS TARTÓSSÁG DISC: S235 horganyzott szénacél. Alkalmazása 1 és 2 szrvizosztályban (EN 1995:2008). F V ALKALMAZÁSI TERÜLET F AX Fa-fa kötések F UP KIEGÉSZÍTŐ TERMÉKEK - tipus leirás d x L bit hordozó oldal DISC55 csavar facsavar 5 x 50 TX20 tartozék DISC80 csavar facsavar 6 x 60 TX25 tartozék DISC120 csavar facsavar 6 x 90 TX25 tartozék KOS anyáscsavar M12 - M16 - M20-54 ULS DIN 1052 alátét M12 - M16 - M20-62 GEOMETRIA s 1 s 2 D 1 M D 2 DISC rögzítőcsavar (tart.) tipus D 1 D 2 s 1 s 2 M d x L DISC M12 5 x 50 8 DISC M16 6 x 60 8 DISC M20 6 x DISC

53 INSTALLÁCIÓ BEMARÁSI ÚTMUTATÁSOK FŐGERENDA - MÁSODLAGOS GERENDA KÖTÉSEZ D F3 főgerenda D F1 b J h J D F2 másodlagos gerenda MINIMUM MÉRET MÁSODLAGOS GERENDA 2.BEMARÁS tipus D 1 b J h J D F2 S F2 DISC DISC DISC S F1 S F2 1.BEMARÁS FŐGERENDA 3.BEMARÁS tipus D 1 D F1 S F1 D F3* DISC DISC DISC * A furat átmenő kell legyen hogy be tudjuk illeszteni a KOS anyáscsavart MINIMUM TÁVOLSÁGOK a 3 a 1 tipus D 1 a 1,min a 3,min DISC DISC DISC a 3 a 3 a 1 a 3 SZERELÉS DISC 73

54 STATIKAI ÉRTÉKEK - FA/FA KÖTÉS - DERÉKSZÖG DISC h J F V F AX F UP FÜGGŐLEGES NYÍRÓELLENÁLLÁS R V b J,min másodlagos gerenda JELLEMZŐ ÉRTÉKEK MEGENGDETT ÉRTÉKEK h J,min tipus R V,k V adm [kg] DISC ,4 461 DISC ,7 606 DISC , FÜGGŐLEGES NYÍRÓELLENÁLLÁS R up b J,min másodlagos gerenda JELLEMZŐ ÉRTÉKEK MEGENGDETT ÉRTÉKEK h J,min tipus R up,k V adm [kg] DISC ,4 461 DISC ,7 606 DISC , ÚZÓELLENÁLLÁS R ax (1) b J,min másodlagos gerenda JELLEMZŐ ÉRTÉKEK MEGENGDETT ÉRTÉKEK tipus h J,min R ax,k N adm [kg] DISC ,5 642 DISC ,4 763 DISC , ALAPELVEK A jellemző értékek EN 1995:2008 szabvány szerint és a 1554/2008 (olz Forschung Austria) próba tanúsítványnak megfelelően. A tervezési értékek meghatározása a jellemző értékekből: Kombinált terhelésnél teljesülnie kell a következőnek: A megengedett értékek DIN 1052:1988 szerint. Az γ m e k mod együtthatókat a számításhoz használt érvényben lévő normatíva szerint kell felvenni. Számításkor ρ k = 380 kg/m 3 fa elem sűrűség lett figyelembe véve. A faelemek méretezését és ellenőrzését külön kell elvégezni. MEGJEGYZÉS (1) Az ellenállási értékek a másodlagos gerenda magasságában lévő központi terhelésű kötésre utalnak. A complex ellenőrzésben figyelembe kell venni az alátét és a csavar húzóellenállását is. 74 DISC

55 75

56 RICON Oldható rejtett kötés áromdimenziós perforált lemez horganyzott szénacélból CSAVAROKKAL EGYÜTT Csavarok és kicsavarodásgátló blokkolók a csomagolásban ALKALMAZÁSI TERÜLETEK Fa-fa nyírókötések és olyan alkalmazások, ahol minden irányban ellenállás szükséges tömör fa ragasztott fa lombos és puha fák XLAM (Cross Laminated Timber) LVL fa alapú panelek SZÉTSZEDETŐ A beakasztható rendszer egyszerűen eltávolítható, ideiglenes szerkezetek készítésénél VÉKONY SZERKEZETEK Rejtetten alkalmazható minimum 50 mm metszetű elemekkel kerti pavilonok és üvegezett homlokzatokhoz BEMARÁS A szükséges mélység mindössze 12 mm (nem gyengíti le nagyon a szerkezetet). Nagy tolerancia a szerelésben 76 RICON

57 ESZTÉTIKA Teljesen rejtett kötés, megfelel a tűzellenállási előírásoknak. Gyors és könnyű szerelés ALKALMAZÁS Ideiglenes szerkezetekhez javasolt, egyszerűen eltávolítható. Minden irányban ellenálló, a kicsavarodásgátló blokkoló az emelőerőkhöz a csomagolásban van SOKOLDALÚ IIdeális üvegezett homlokzatok kötéseihez, asználható különböző anyagokhoz. Nagyon vékony lemezeknél és üvegezett homlokzatoknál javasoljuk a RICON használatát dupla kötéssel RICON 77

58 KÓDOK ÉS MÉRETEK RICON SZIMPLA B RICON DUPLA B P kód tipus B db/csom KNK360 szimpla KNK361 szimpla KNK362 szimpla KNK363 szimpla KNK365 szimpla KNK364 szimpla Rögzítőcsavarok és kicsavarodásgátló blokkoló a dobozban kód tipus B P db/csom KNK16048 dupla KNK16058 dupla KNK16078 dupla KNK16148 dupla KNK16158 dupla KNK16178 dupla KNK16248 dupla KNK16258 dupla KNK16278 dupla KNK16348 dupla KNK16358 dupla KNK16378 dupla KNK16548 dupla KNK16558 dupla KNK16578 dupla KNK16448 dupla KNK16458 dupla KNK16478 dupla Szerelőcsavarok a dobozban / P = szerelési szélesség a fában KICSAVARODÁSGÁTLÓ kód db/csom KNK FESZÜLTSÉGEK F V ANYAG ÉS TARTÓSSÁG RICON: horganyzott szénacél. Alkalmazása 1 és 2 szervizosztályban (EN 1995:2008). ALKALMAZÁSI TERÜLETEK F LAT F UP FAX Fa-fa kötés Fa-beton kötés Fa-acél kötés KIEGÉSZÍTŐ TERMÉKEK A rendszer szerelését a megfelelő pozicionáló, fúró és maró sablonok alkalmazásával kell végezni, ld. Felszerelések a faépítkezéshez katalógus 6. fejezete ( old) 78 RICON

59 GEOMETRIA RICON SZIMPLA B B 5,5 RICON SK rögzítőcsavarok (tartozék) FŐGERENDA MÁSODLAGOS GERENDA kód B x Ø8 x 50* Ø5 x 50 Ø8 x 80* Ø5 x 80 KNK x KNK x KNK x KNK x KNK x KNK x RICON DUPLA B B 5,5 INSTALLÁCIÓ * Előfúrás: Ø 5 x 30 mm / ** Előfúrás anya: Ø 10 RICON SK rögzítőcsavarok (tartozék) FÜGGŐLEGES KERESZTPÁNT kód B x kötőanya** Ø5 x 50 Ø8 x 80* Ø5 x 80 [db - d x L] KNK16048/58/78 40 x M8 x 48/58/ M5 x 48/58/ KNK16148/58/78 40 x M8 x 48/58/ KNK16248/58/78 40 x M8 x 48/58/ KNK16348/58/78 40 x M8 x 48/58/ KNK16548/58/78 40 x M8 x 48/58/ KNK16448/58/78 40 x M8 x 48/58/ SZIMPLA RICON / FŐGERENDA MÁSODLAGOS GERENDA KÖTÉS MÁSODLAGOS GERENDA FŐGERENDA S F MINIMUM MÉRETEK ALAP MIN BEMARÁS B F =B F B h J b J kód B x b J h J B F B F S F KNK x KNK x KNK x KNK x KNK x KNK x A RICON csatlakozó használható függőleges elem-keresztpánt kötéshez is, ebben az esetben a bemarás mindkét elemen elvégezhető, a szerelés szükséglete szerint. DUPLA RICON / FÜGGŐLEGES ELEM-KERESZTPÁNT KÖTÉS B F =B h J b J FÜGGŐLEGES KERESZTPÁNT MINIMUM MÉRETEK BEMARÁS MIN SZÉLESSÉG b J F S F S F kód B x b J h J F B F S F P KNK16048/58/78 40 x / 60 / 80 KNK16148/58/78 40 x / 60 / 80 KNK16248/58/78 40 x / 60 / 80 KNK16348/58/78 40 x / 60 / 80 KNK16548/58/78 40 x / 60 / 80 KNK16448/58/78 40 x / 60 / 80 P Fentiektől eltérő installációk alkalmazási módjához nézze meg a termék műszaki dokumentációját ( RICON 79

60 STATIKAI ÉRTÉKEK - FA/FA KÖTÉS - DERÉKSZÖG SZIMPLA RICON F V h J F lat F ax b J B FÜGGŐLEGES NYÍRÓELLENÁLLÁS R V RICON B x főgerenda B,min b J,min másodlagos gerenda h J,min FA R V1,k JELLEMZŐ ÉRTÉKEK ACÉL R V2,k MEGENGEDETT ÉRTÉKEK 40 x ,32 6, x ,30 11, x ,40 14, x ,75 18, x ,11 18, x ,46 18, V adm [kg] OLDALSÓ NYÍRÓELLENÁLLÁS R lat (1) RICON B x főgerenda B,min b J,min másodlagos gerenda h J,min FA R lat1,k JELLEMZŐ ÉRTÉKEK ACÉL R lat2,k MEGENGEDETT ÉRTÉKEK 40 x ,33 4, x ,47 8, x ,66 10, x ,04 12, x ,05 12, x ,06 12, V adm [kg] ÚZÓELLENÁLLÁS R ax (1) RICON B x főgerenda B,min b J,min másodlagos gerenda h J,min 40 x x x x x x FA R ax1,k JELLEMZŐ ÉRTÉKEK ACÉL R ax2,k MEGENGEDETT ÉRTÉKEK N adm [kg] 8,36 11, ALAPELVEK A jellemző értékek EN 1995:2008 szerint ETA-nak megfelelőek. A kötés terv szerinti ellenállása a minimális a fa oldali terv szerinti ellenállás (R 1,d ) és az acél oldali terv szerinti ellenállás (R 2,d ) között. A megengedett értékek DIN 1052:1988 szerint. Számításkor ρ k = 380 kg/m 3 fa elem sűrűség lett figyelembe véve. A faelemek méretezését és ellenőrzését külön kell elvégezni. Kombinált terhelések esetén a következőnek teljesülnie kell: Az γ m e k mod együtthatókat a számításhoz használt érvényben lévő normatíva szerint kell felvenni. Az γ ms együtthatót 1.00 értéken kel felvenni. 80 RICON

61 DUPLA RICON h J F lat b J F ax F V P FÜGGŐLEGES NYÍRÓELLENÁLLÁS R V RICON B x függőleges P b J,min keresztpánt h J,min FA R V1,k JELLEMZŐ ÉRTÉKEK ACÉL R V2,k MEGENGEDETT ÉRTÉKEK 40 x / 60 / ,32 6, x / 60 / ,3 11, x / 60 / ,4 14, x / 60 / ,75 18, x / 60 / ,11 18, x / 60 / ,46 18, V adm [kg] OLDALSÓ NYÍRÓELLENÁLLÁS R lat (1) RICON B x függőleges P b J,min keresztpánt h J,min FA R lat1,k JELLEMZŐ ÉRTÉKEK ACÉL R lat2,k MEGENGEDETT ÉRTÉKEK 40 x / 60 / ,33 4, x / 60 / ,47 8, x / 60 / ,66 10, x / 60 / ,04 12, x / 60 / ,05 12, x / 60 / ,06 12, V adm [kg] ÚZÓELLENÁLLÁS R ax (1) RICON B x függőleges P b J,min keresztpánt h J,min 40 x / 60 / x / 60 / x / 60 / x / 60 / x / 60 / x / 60 / FA R ax1,k JELLEMZŐ ÉRTÉKEK ACÉL R ax2,k MEGENGEDETT ÉRTÉKEK N adm [kg] 8,36 11, MEGJEGYZÉS (1) Az ellenállási értékek a másodlagos gerenda magasságában lévő központi terhelésű kötésre utalnak; eltérő konfigurációk esetén nézze meg a termék műszaki leírását ( RICON 81

62 RICON-S Oldható rejtett kötés áromdimenziós perforált lemez horganyzott szénacélból KÉT VÁLTOZAT VS modell hegesztett csappal (csavarok nélkül) nagy tervezett terhelésekhez és VK modell (csavarokkal) standard terhelésekhez ALKALMAZÁSI TERÜLETEK Fa-fa nyírókötések, és olyan alkalmazások ahol minden irányba nagy ellenállás szükséges tömör fa ragasztott fa puha és lombos fa XLAM (Cross Laminated Timber) LVL fa alapú panelek SZÉTSZEDETŐ A beakasztható rendszer könnyen eltávolítható, ideiglenes szerkezetek esetén EREDMÉNYES Méret-ellenállás aránya kiváló. Tanúsított értékek betonon és fémen való alkalmazáshoz EGESZTETT CSAP RICON S VS olyan alkalmazásokhoz, ahol nagy ellenállás szükséges (100 kn jellemző értékig) 82 RICON-S

63 ESZTÉTIKA Teljesen rejtett kötés, megfelel a tűzellenállósági előíírásoknak. Szerelése könnyű és gyors FUNKCIONALITÁS Alkalmas ideiglenes szerkezetek készítéséhez. RICON-S VS-t olyan projektekhez ajánljuk, ahol jelentős erők hatnak, RICON-S VK-t gyors szerelésekhez. Minden irányban ellenálló BETON ÉS ACÉL Mindkét verzió alkalmas betonhoz és fém felületekhez. RICON-S VS alkalmas nagy terhelésekhez. Kiváló méretellenállás kapcsolat RICON-S 83

64 KÓDOK ÉS MÉRETEK RICON-S VS - hegesztett csap kód tipus B db/csom KNK126 Ricon-S 60 VS KNK127 Ricon-S 60 VS KNK128 Ricon-S 80 VS KNK129 Ricon-S 80 VS A csomagolás a csavart nem tartalmazza B RICON-S SK CSAVAR RICON-S VS-hez L d kód tipus d L db/csom KNZ580 SK - Ricon-S KNZ581 SK - Ricon-S KNZ582 SK - Ricon-S KNZ583 SK - Ricon-S RICON-S VK - galléros csavar kód tipus B db/csom KNK130 Ricon-S 60 VK KNK132 Ricon-S 60 VK KNK138 Ricon-S 80 VK KNK141 Ricon-S 80 VK Csavarok a csomagolásban B KICSAVARODÁSGÁTLÓ kód tipus db/csom KNK157 Ricon-S 60 1 KNK158 Ricon-S 80 1 TERELÉSEK ANYAG ÉS TARTÓSSÁG RICON-S: horganyzott szénacél. Alkalmazása 1 és 2 szervizosztályban (EN 1995:2008). F V ALKALMAZÁSI TERÜLET F LAT F UP FAX Fa-fa kötés Fa-beton kötés* Fa-acél kötés* KIEGÉSZÍTŐ TERMÉKEK - tipus leírás hordozó oldal Ricon-S SK csavar Ricon-S VS-hez Ricon-S VK-hez ld. kódok fenn tartozék A rendszer szerelését a megfelelő pozicionáló, fúró és marósablonokkal kell elvégezni, ld. a Felszerelések a faépítkezéshez katalógus 6. fejezete ( old) * Bővebb információkért keresse a rothoblaas műszaki osztályát 84 RICON-S

65 GEOMETRIA RICON-S VS - hegesztett csap RICON-S SK rögzítőcsavarok (nem tartozék) (1) B B 12 5 kód B x KNZ580 Ø8 x 80 FŐGERENDA (1) A csavarok száma a kötés ellenállásának függvényében KNZ582 Ø10 x 100 MÁSODLAGOS GERENDA KNZ581 Ø8 x 160 KNZ583 Ø10 x 200 KNK x KNK x KNK x KNK x RICON-S VK - galléros csavar 12 RICON-S SK csavar és galléros RICON-S VK rögzítőcsavar (tartozék) FŐGERENDA MÁSODLAGOS GERENDA kód B x Ø8 x 80 Ø10 x 100 Ø8 x 160 Ø10 x 200 KNK x (+ 1 galléros Ø12) - 8 (+ 1 galléros Ø12) - KNK x (+ 1 galléros Ø12) - 9 (+ 1 galléros Ø12) - KNK x (+ 1 galléros Ø16) - 9 (+ 1 galléros Ø16) KNK x (+ 1 galléros Ø16) - 9 (+ 1 galléros Ø16) B B 5 INSTALLÁCIÓ FŐGERENDA - MÁSODLAGOS GERENDA KÖTÉS MÁSODLAGOS GERENDA FŐGERENDA B F =B B S F F h J b J MINIMUM MÉRETEK ALAP MIN BEMARÁS kód B x b J h J B F B F S F KNK x * KNK x * KNK x * KNK x * KNK x KNK x KNK x KNK x * A minimum méretek változhatnak a használt csavarok függvényében Eltérő módú alkalmazások esetén tanulmányozza a termék műszaki leírását ( RICON-S 85

66 STATIKAI ÉRTÉKEK FA/FA KÖTÉS - DERÉKSZÖG RICON-S VS - hegesztett csap F V h J F lat F ax b J B FÜGGŐLEGES NYÍRÓELLENÁLLÁS R V RICON-S VS B x 60 x x x x 290 JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK főgerenda másodlagos gerenda FA ACÉL B,min rögzítők (1) b J,min h J,min rögzítők (1) R V1,k GL24h R V1,k XLAM (2) R V2,k V adm [db - Ø x L] [db - Ø x L] [kg] 100 min 7 - Ø8 x min 7 - Ø8 x ,0 37,2 34, max 10 - Ø8 x max 10 - Ø8 x ,2 44,6 60, min 8 - Ø8 x min 8 - Ø8 x ,7 46,1 34, max 16 - Ø8 x max 16 - Ø8 x ,5 69,7 60, min 8 - Ø10 x min 8 - Ø10 x ,0 65,2 50, max 16 - Ø10 x max 16 - Ø10 x ,5 98,8 99, min 8 - Ø10 x min 8 - Ø10 x ,0 65,2 50, max 20 - Ø10 x max 20 - Ø10 x ,7 120,8 99, OLDALSÓ NYÍRÓELLENÁLLÁS R lat (3) JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK RICON-S VS főgerenda másodlagos gerenda FA ACÉL B x B,min rögzítők b J,min h J,min rögzítők R lat1,k GL24h R lat1,k XLAM (2) R lat2,k V adm [db - Ø x L] [db - Ø x L] [kg] 60 x Ø8 x Ø8 x ,17 31,3 34, x Ø8 x Ø8 x ,88 35,1 34, x Ø10 x Ø10 x ,54 55,4 50, x Ø10 x Ø10 x ,06 56,9 50, ÚZÓELLENÁLLÁS R ax (3) RICON-S VS B x B,min főgerenda rögzítők b J,min másodlagos gerenda h J,min rögzítők [db - Ø x L] [db - Ø x L] 60 x Ø8 x Ø8 x x Ø8 x Ø8 x x Ø10 x Ø10 x x Ø10 x Ø10 x 200 R ax1,k GL24h JELLEMZŐ ÉRTÉKEK FA R ax1,k XLAM (2) ACÉL R ax2,k MEGENGEDETT ÉRTÉKEK N adm [kg] 32,0 33,3 36, ,6 46,5 36, ALAPELVEK A jellemző értékek EN 1995:2008 szerint ETA-nak megfelelőek. A kötés terv szerinti ellenállása a minimális a fa oldali terv szerinti ellenállás (R 1,d ) és az acél oldali terv szerinti ellenállás (R 2,d ) között. A megengedett értékek DIN 1052:1988 szerint. A faelemek méretezését és ellenőrzését külön kell elvégezni. Kombinált terhelések esetén az alábbinak teljesülnie kell: Az γ m e k mod együtthatókat a számításhoz használt érvényben lévő normatíva szerint kell felvenni. Az γ ms együtthatót 1.00 értéken kel felvenni. 86 RICON-S

67 RICON-S VK - galléros csavar F V h J F lat F ax b J B FÜGGŐLEGES NYÍRÓELLENÁLLÁS R V JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK RICON-S VK főgerenda másodlagos gerenda FA ACÉL B x B,min rögzítők b J,min h J,min rögzítők R V1,k GL24h R V1,k XLAM (2) R V2,k V adm [db - Ø x L] [db - Ø x L] [kg] 60 x Ø8 x Ø8 x ,9 39,2 34, x Ø8 x Ø8 x ,0 50,6 34, x Ø10 x Ø10 x ,9 72,1 50, x Ø10 x Ø10 x ,5 73,0 50, OLDALSÓ NYÍRÓELLENÁLLÁS R lat (3) JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK RICON-S VK főgerenda másodlagos gerenda FA ACÉL B x B,min rögzítők b J,min h J,min rögzítők R lat1,k GL24h R lat1,k XLAM (2) R lat2,k V adm [db - Ø x L] [db - Ø x L] [kg] 60 x Ø8 x Ø8 x ,7 30,8 34, x Ø8 x Ø8 x ,4 34,7 34, x Ø10 x Ø10 x ,0 54,9 50, x Ø10 x Ø10 x ,6 56,4 50, ÚZÓELLENÁLLÁS R ax (3) RICON-S VK B x B,min főgerenda rögzítők b J,min másodlagos gerenda h J,min rögzítők [db - Ø x L] [db - Ø x L] 60 x Ø8 x Ø8 x x Ø8 x Ø8 x x Ø10 x Ø10 x x Ø10 x Ø10 x 200 R ax1,k GL24h JELLEMZŐ ÉRTÉKEK FA R ax1,k XLAM (2) ACÉL R ax2,k MEGENGEDETT ÉRTÉKEK N adm [kg] 13,0 13,5 18, ,6 19,3 18,0 807 MEGJEGYZÉS (1) Köztes csavarszámnál lehetőség van lineáris interpolációra. (2) Számítási szakaszban az XLAM (Cross Laminated Timber) ρ k = 400 kg/m 3 fajsúllyal kerül számításra. (3) Az ellenállási értékek a másodlagos gerenda magasságában lévő központi terhelésű kötésre utalnak; eltérő konfigurációk esetén nézze meg a termék műszaki leírását( RICON-S 87

68 GIGANT Eltávolítható rejtett csatlakozó áromdimenziós perforált lemez horganyzott szénacélból CSAVAROKKAL Csavarok és blokkoló szárnyak a dobozban ALKALMAZÁSI TERÜLET Fa-fa és fa-beton nyírókötéseknél, ahol minden irányban ellenállás szükséges tömör fa ragasztott fa puha és lombos fa XLAM (Cross Laminated Timber) LVL fa alapú panelek LESZERELETŐ A beakasztható rendszer könnyen eltávolítható, ideiglenes szerkezetek esetén SOKOLDALÚ Alkalmazható betonon is, és bármilyen irányban ferdén vágott gerendáknál SZERELÉSI TOLERANCIA Nagyfokú toleranciát tesz lehetővé, az alkalmazás során. A szerelés egyszerű, precíz és gyors 88 GIGANT

69 ESZTÉTIKA Teljesen rejtett kötés, megfelel a tűzellenállósági előíírásoknak. Szerelése könnyű és gyors FUNKCIONALITÁS Alkalmas ideiglenes szerkezetek készítéséhez, egyszerűen eltávolítható. Alkalmazható cask a főgerendán vagy másodlagos gerendán való bemarással,és dupla lejtésű vágott gerendán EGYSZERŰSÉG Egyszerű szerelni, nagy stabilitást biztosít.szerelés közben lehetővé teszi a marásból származó pontatlanságok ellensúlyozását GIGANT 89

70 KÓDOK ÉS MÉRETEK GIGANT kód B db/csom KNK KNK KNK Csavarok a dobozban B KICSAVARODÁSGÁTLÓ kód db/csom KNZ FESZÜLTSÉGEK ANYAG ÉS TARTÓSSÁG GIGANT: horganyzott szénacél. Alkalmazás 1 és 2 szervizosztályban (EN 1995:2008). F V ALKALMAZÁSI TERÜLETEK F LAT F UP FAX Fa-fa kötés Fa-beton kötés Fa-acél kötés KIEGÉSZÍTŐ TERMÉKEK A rendszer szerelését a megfelelő pozicionáló, fúró és marósablonokkal kell elvégezni, ld. a Felszerelések a faépítkezéshez katalógus 6. fejezete ( old) 90 GIGANT

71 GEOMETRIA Rögzítés kicsavarodás nélkül 6 B 25 Rögzítés kicsavarodás nélkül 6 kód * Előfúrás: Ø 6 B x KNK x 120 KNK x 150 KNK x 180 GIGANT SK rögzítőcsavarok (tartozék) FŐGERENDA MÁSODLAGOS GERENDA Ø10 x 80* kicsavarodásgátló Ø10 x 120* B 25 INSTALLÁCIÓ FŐGERENDA - MÁSODLAGOS GERENDA KÖTÉS MÁSODLAGOS GERENDA FŐGERENDA S F MINIMUM MÉRETEK ALAP MIN BEMARÁS B = B F F B b J h J kód B x kicsavarodásgátló b J h J B F B F S F KNK x 120 KNK x 150 KNK x , , , , , ,5 Eltérő installációs módoknál (pl. bemarás a másodlagos gerendán), nézze meg a termék műszaki leírását ( SZERELÉS Bemarás elkészítése Előfúrás a főgerendán Csatlakozó felcsavarozása Előfúrás a másodlagos gerendán Csatlakozó felcsavarozása Szerelés GIGANT 91

72 STATIKAI ÉRTÉKEK - FA/FA KÖTÉS - DERÉKSZÖG GIGANT F V h J F lat F ax B FÜGGŐLEGES NYÍRÓELLENÁLLÁS R V JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK GIGANT főgerenda másodlagos gerenda FA ACÉL B x kicsavarodásgátló B,min b J,min h J,min R V1,k R V2,k V adm [kg] 40 x , , , x , , , x , , , b J OLDALSÓ NYÍRÓELLENÁLLÁS R (1) lat JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK GIGANT főgerenda másodlagos gerenda FA ACÉL B x kicsavarodásgátló B,min b J,min h J,min R lat1,k R lat2,k V adm [kg] 40 x , , , x , , , x , , , ÚZÓELLENÁLLÁS R ax (1) GIGANT B x 40 x x x 180 főgerenda másodlagos gerenda kicsavarodásgátló B,min b J,min h J,min FA R ax1,k JELLEMZŐ ÉRTÉKEK ACÉL R ax2,k MEGENGEDETT ÉRTÉKEK N adm [kg] 13,8 12,4 540 ALAPELVEK A jellemző értékek EN 1995:2008 szerint ETA-nak megfelelőek. A kötés terv szerinti ellenállása a minimális a fa oldali terv szerinti ellenállás (R 1,d ) és az acél oldali terv szerinti ellenállás (R 2,d ) között. A faelemek méretezését és ellenőrzését külön kell elvégezni. Kombinált terhelések esetén a következőnekteljesülnie kell: Az γ m e k mod együtthatókat a számításhoz használt érvényben lévő normatívaszerint kell felvenni. Az γ ms együtthatót 1.00 értéken kel felvenni. Számításkor ρ k = 380 kg/m 3 fa elem sűrűség lett figyelembe véve. A megengedett értékek DIN 1052:1988 szerint. MEGJEGYZÉS (1) Az ellenállási értékek a másodlagos gerenda magasságában lévő központi terhelésű kötésre utalnak; eltérő konfigurációk esetén nézze meg a termék műszaki leírását ( 92 GIGANT

73 93

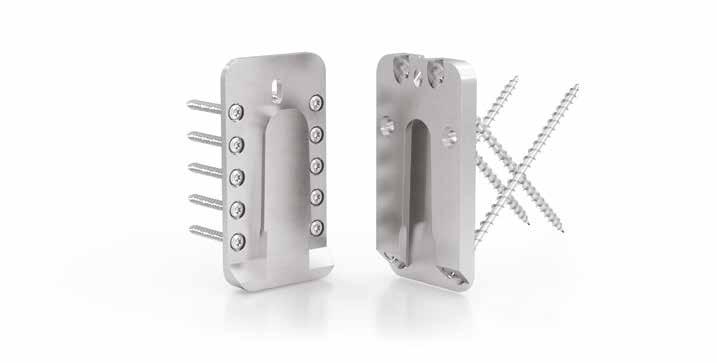

74 UV Beakasztható rejtett csatlakozó áromdimenziós perforált lemez alumíniumötvözetből UNIVERZÁLIS MÉRET Egyetlen méretmegelel minden alkalmazási igénynek, a hosszúság és a használt csavarok konfigurációja szerint ALKALMAZÁSI TERÜLET Fa-fa nyírókötéseknél, és olyan alklmazásoknál, melyek minden irányba nagy ellenállást igényelnek tömör fa ragasztott fa XLAM (Cross Laminated Timber) LVL fa alapú panelek ÉPÍTÉSZETI Bemarással installálható a rejtett hatásért. Bemarás nélkül alkalmazva egy esztétikailag kellemes fugát hoz létre DÖNTÖTT KÖTÉSEK A végig menetes csavarok használatának köszönhetően lehetőség van döntött kötések létrehozására is, mind függőlegesen, mind vízszintesen RÖGZÍTÉS A rögzítőcsavar megakadályozza a kicsavarodást, és biztosítja az ellenállást a behelyezés irányával ellentétesen is 94 UV

75 ESZTÉTIKA A telepítése intuitív, egyszerű és gyors. A csatlakozó jó szerelési toleranciát biztosít, és tökéletes zárást. A bemarás nélküli használatkor keletkező fuga egy nagyon kedvelt építészeti részlet SOKOLDALÚSÁG Egyetlen méretben, használható különféle konfigurációkban és csavarhosszúságokkal hogy minden tervbeli igénynek megfeleljen SZERELÉS Bemarással alkalmazva teljesen rejtve, kellemes esztétikai élményt nyújt, és megfelel a tűzellenállási előírásoknak UV 95

76 KÓDOK ÉS MÉRETEK UV kód B db/csom PF Csavarok nélkül szállítva B UV CSAVAR L d kód d L db/csom PF PF PF PF PF LBS CSAVAR L d kód d L db/csom PF PF PF PF FESZÜLTSÉGEK ANYAG ÉS TARTÓSSÁG UV: alumíniumötvözet EN AW Alkalmazása 1 és 2 szervizosztályban (EN 1995:2008). F V F LAT FAX ALKALMAZÁSI TERÜLET Fa-fa kötés F UP KIEGÉSZÍTŐ TERMÉKEK - tipus leírás d hordozó oldal LBA gyűrűsszeg LBS lemezcsavar UV csavar csavar UV-hez 6 ld. kódok fenn 96 UV

77 GEOMETRIA 4 csavar UV csavar LBS csavar LBS B 12,5 csavar UV csavar UV INSTALLÁCIÓ FŐELEM (GERENDA / OSZLOP) MÁSODLAGOS GERENDA KICSAVARODÁSGÁTLÓ RÖGZÍTŐ részleges szögezés oszlop / gerenda teljes szögezés gerenda 1. szerelési mód 2. szerelési mód a csavart a szerelés végén kell behelyezni a másodlagos gerendától a főgerendához csavar LBS Ø5* 6 csavar LBS Ø5* 10 csavar UV Ø6 2 csavar UV Ø6 4 csavar UV Ø6 1 * Alternatív rögzítés: gyűrűsszeg LBA Ø4 FŐGERENDA - MÁSODLAGOS GERENDA KÖTÉS S F F h J B=B F b J B MÁSODLAGOS GERENDA FŐGERENDA MINIMUM MÉRETEK ALAP MIN BEMARÁS tipus B x csavar UV* b J h J B F B F S F UV 60 x x x x x x * A használandó csavar hossza a faelemek méretétől és a kötés által igényelt mechanikai ellenállástól függ Eltérő telepítsi módokhoz (pl. kicsavarodásgátló csavar jelenléte), változhatnak a főgerenda minimum méretei, nézze meg a termék műszaki dokumentációját ( UV 97

78 STATIKAI ÉRTÉKEK - FA/FA KÖTÉS - DERÉKSZÖG TELEPÍTÉSI MÓD 1 KICSAVARODÁSGÁTLÓ NÉLKÜL F V KICSAVARODÁSGÁTLÓVAL F V h J b J B B F up FÜGGŐLEGES NYÍRÓELLENÁLLÁS R V UV másodlagos gerenda főgerenda JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK B x 60 x 110 UV csavar [db - Ø x L] b J,min h J,min LBS csavar [db - Ø x L] UV csavar (1) [db - Ø x L] R V,k V adm [kg] 2 - Ø6 x Ø5 x , Ø6 x Ø5 x , Ø6 x Ø5 x , Ø6 x Ø5 x , Ø6 x Ø5 x ,1 850 B,min FÜGGŐLEGES NYÍRÓATÁS R up UV másodlagos gerenda főgerenda JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK B x 60 x 110 UV csavar [db - Ø x L] b J,min h J,min LBS csavar [db - Ø x L] UV csavar [db - Ø x L] R up,k V adm [kg] 2 - Ø6 x Ø5 x Ø6 x , Ø6 x Ø5 x Ø6 x , Ø6 x Ø5 x Ø6 x , Ø6 x Ø5 x Ø6 x , Ø6 x Ø5 x Ø6 x ,5 420 B,min ALAPELVEK MEGJEGYZÉS A jellemző értékek EN 1995:2008 szerint ETA-nak megfelelőek. A tervértékek a jellemző értékekből származnak az alábbi szerint: Az coefficienti γ m e k mod együtthatókat a számításhoz használt érvényben lévő normatíva szerint kell felvenni. Számításkor ρ k = 350 kg/m 3 fa elem sűrűség lett figyelembe véve. A faelemek méretezését és ellenőrzését külön kell elvégezni. Kombinált terhelések esetén a következőnek teljesülnie kell: (1) Az ellenállási értékek érvényesek abban az esetben is, ha az UV kicsavarodásgátló csavart használjuk. Telepítés előtt ellenőrizzük a főgerenda méreteit. (2) Az ellenállási értékek a másodlagos gerenda magasságában lévő központi terhelésű kötésre utalnak. A megengedett értékek DIN 1052:1988 szerint. 98 UV

79 TELEPÍTÉSI MÓD 2 KICSAVARODÁSGÁTLÓ NÉLKÜL F V KICSAVARODÁSGÁTLÓVAL F V F lat F lat h J F ax F ax b J B B F up FÜGGŐLEGES NYÍRÓELLENÁLLÁS R V (1) UV másodlagos gerenda főgerenda JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK B x 60 x 110 UV csavar [db - Ø x L] b J,min h J,min LBS csavar [db - Ø x L] UV csavar (1) [db - Ø x L] R V,k V adm [kg] 4 - Ø6 x Ø5 x , Ø6 x Ø5 x , Ø6 x Ø5 x , Ø6 x Ø5 x , Ø6 x Ø5 x ,1 850 B,min FÜGGŐLEGES NYÍRÓELLENÁLLÁS R up UV másodlagos gerenda főgerenda JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK B x 60 x 110 UV csavar [db - Ø x L] b J,min h J,min LBS csavar [db - Ø x L] UV csavar [db - Ø x L] B,min R up,k V adm [kg] 4 - Ø6 x Ø5 x Ø6 x , Ø6 x Ø5 x Ø6 x , Ø6 x Ø5 x Ø6 x , Ø6 x Ø5 x Ø6 x , Ø6 x Ø5 x Ø6 x ,5 420 OLDALSÓ NYÍRÓELLENÁLLÁS R lat (2) UV másodlagos gerenda főgerenda JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK B x 60 x 110 UV csavar [db - Ø x L] b J,min h J,min LBS csavar [db - Ø x L] UV csavar (1) [db - Ø x L] R lat,k V adm [kg] 4 - Ø6 x Ø5 x , Ø6 x Ø5 x , Ø6 x Ø5 x , Ø6 x Ø5 x , Ø6 x Ø5 x ,5 320 B,min ÚZÓELLENÁLLÁS R ax (2) UV másodlagos gerenda főgerenda JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK B x 60 x 110 B,min UV csavar [db - Ø x L] b J,min h J,min LBS csavar [db - Ø x L] UV csavar (1) [db - Ø x L] 4 - Ø6 x Ø5 x Ø6 x Ø5 x Ø6 x Ø5 x Ø6 x Ø5 x Ø6 x Ø5 x R ax,k N adm [kg] 4,0 180 UV 99

80 DUO Eltávolítható rejtett csatlakozó áromdimenziós perforált lemez horganyzott szénacélból SOKOLDALÚ Kis-és közepes szerkezetekhez,vagy bútorok, berendezések, vagy egyéb, nem szerkezeti elemek rögzítéséhez ALKALMAZÁSI TERÜLETEK Fa-fa nyírókötések a másodlagos gerenda minden irányában tömör fa ragasztott fa puha és lombos fa XLAM (Cross Laminated Timber) LVL fa alapú panelek PRAKTIKUS Gyors és egyszerű a telepítése és eltávolítása VÉKONY ELEMEK Lehetővé teszi táblák és egyéb nagyon vékony faelemek rögzítését, (pl. napellenző) mm szélességben is BIZONYÍTOTT ÉRTÉKEK Kalkulált és bizonyított értékek, a kis méretű szerkezetek statikai biztonságának biztosítása érdekében 100 DUO

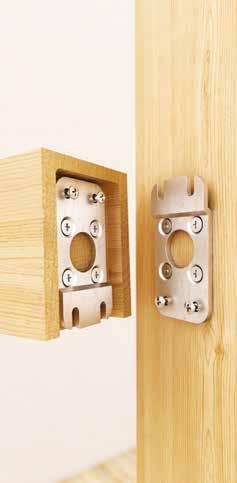

81 ESZTÉTIKA Teljesen rejtett kötés. Rendkívül egyszerű és intuitív szerelésés eltávolítás FUNKCIONALITÁS Kis-és közepes szerkezetek kivitelezéséhez, berendezési elemekhez, belsőépítészeti rekonstrukciókhoz és számos egyéb építészeti alkalmazáshoz MINIMUM METSZETEK Lehetővé teszi nagyon keskeny gerendák szerelését, mm-től kezdődően, garantált ellenállási értékekkel DUO 101

82 KÓDOK ÉS MÉRETEK DUO kód B db/csom KNK KNK KNK KNK Csavar nem tartozék B DUO RK CSAVAR L d kód tipus d L db/csom KNZ702 kerek fej KNZ704 kerek fej KNZ800 kerek fej KNZ802 kerek fej DUO SK CSAVAR L d kód tipus d L db/csom KNZ500 süllyesztett fej KNZ498 süllyesztett fej KNZ501 süllyesztett fej KNZ499 süllyesztett fej FESZÜLTSÉGEK ANYAG ÉS TARTÓSSÁG DUO: horgannyzott szénacél. Alkalmazása 1 és 2 szervizosztályban (EN 1995:2008). F V F LAT ALKALMAZÁSI TERÜLETEK Fa-fa kötés KIEGÉSZÍTŐ TERMÉKEK A rendszer szerelését a megfelelő pozicionáló, fúró és marósablonokkal kell elvégezni, ld. a Felszerelések a faépítkezéshez katalógus 6. fejezete ( old) 102 DUO

83 GEOMETRIA 4 kód B x KNZ702 RK Ø5 x 40* FŐGERENDA DUO rögzítőcsavarok (nem tartozék) KNZ500 SK Ø5 x 40* MÁSODLAGOS GERENDA KNZ704 RK Ø5 x 60* KNZ498 SK Ø5 x 60* KNK x KNK x B kód * Előfúrás: Ø3 B x KNZ800 RK Ø6 x 40* FŐGERENDA DUO rögzítőcsavarok (nem tartozék) KNZ501 SK Ø6 x 40* MÁSODLAGOS GERENDA KNZ802 RK Ø6 x 60* KNZ499 SK Ø6 x 60* KNK x KNK x INSTALLÁCIÓ FŐGERENDA - MÁSODLAGOS GERENDA KÖTÉS S F B = B F MÁSODLAGOS GERENDA FŐGERENDA MINIMUM MÉRETEK BEMARÁS MINIMUM MÉRETEK F h J kód B x b J h J F B F S F B KNK x KNK x KNK x KNK x B b J Eltérő telepítési módokhoz nézze meg a termék műszaki dokumentációját ( MEGENGEDETT STATIKAI ÉRTÉKEK - FA/FA KÖTÉS - DERÉKSZÖG F lat F V DUO B x FÜGGŐLEGES NYÍRÓELLENÁLLÁS V adm,v [kg] OLDALSÓ NYÍRÓELLENÁLLÁS V adm,lat [kg] 15 x x x x A megengedett értékek DIN 1052:1988 szerint. DUO 103

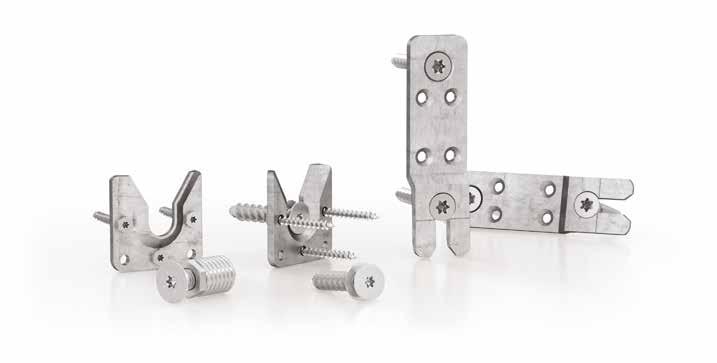

84 WALCO Eltávolítható rejtett csatlakozó áromdimenziós perforált lemez horganyzott szénacélból KÉSZELEMEK Ideális előregyártott panelek rögzítéséhez és faházakhoz. A helyszínen nem szükséges semmilyen csavarozási művelet ALKALMAZÁSI TERÜLETEK Fa-fa nyírókötések, és olyan alkalmazások, ahol minden irányban nagyfokú ellenállás szükséges tömör fa ragasztott fa puha és lombos fa XLAM (Cross Laminated Timber) LVL fa alapú panelek ATÉKONY XLAM (Cross Laminated Timber) panelek praktikus szereléséhez és favázas szerkezetekhez GYORS ÉS PRECÍZ Könnyű helyszíni szerelés a magasfokú előregyártásnak és az elhelyezésjelzőnek köszönhetően. Lehetőség van szabályozható tartócsavarokkal való alkalmazásra RÖGZÍTÉS A rögzítő szárnyacska megakadályozza a kicsavarodást, biztosítva az ellenállást a behelyezés irányával ellentétesen is 104 WALCO

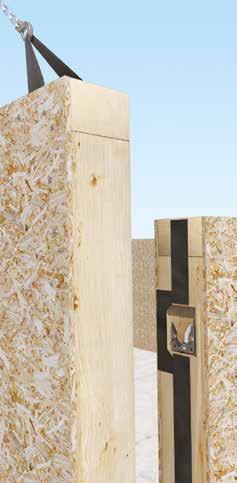

85 ESZTÉTIKA Teljesen rejtett kötés, megfelel a tűzellenállósági előíírásoknak. Szerelése könnyű és gyors SOKOLDALÚ asználható olyan panel kötésekhez is, ahol speciális szögben kell kötni és a szűk verzióknál (WALCO 40), kis vastagságoknál is STABILITÁS Az önzáró csatlakozó stabil az első két fal sarokkötéséig. A blokkoló profilnak köszönhetően a kötés ellenáll a behelyezéssel elletétes irányban is WALCO 105

86 KÓDOK ÉS MÉRETEK WALCO-V KS B WALCO-V E B WALCO-V VK B kód tipus B db/csom KNK102 Walco-V60 KS - galléros csavar KNK103 Walco-V80 KS - galléros csavar Csavarok a dobozban Alkalmazás: keretes falak és üzemben gyártott falak (kötelező az előfúrás a KS csavarokhoz) kód tipus B db/csom KNK104 Walco-V60 E - állítható csavar KNK105 Walco-V80 E - állítható csavar Csavarok a dobozban Alkalmazás: keretes szerkezetek és ipari csarnokok (állítható E csavar a szerelési toleranciához) kód tipus B db/csom KNK108 Walco-V60 VK - végigmenetes galléros csavar KNK109 Walco-V80 VK - végigmenetes galléros csavar Csavarok a dobozbn Alkalmazás: fa falak (XLAM Cross Laminated Timber és tartószerkezet) helyszíni kötésekkel (VK csavarok előfúrási kötelezettség nélkül) KICSAVARODÁSGÁTLÓ kód tipus db/csom KNK112 Walco-V60 25 KNK113 Walco-V80 25 WALCO 40 kód B db/csom KNK Csavarok a dobozban B FESZÜLTSÉGEK ANYAG ÉS TARTÓSSÁG WALCO-V: horganyzott szénacél. Alkalmazása 1 és 2 szervizosztályban (EN 1995:2008). F V WALCO 40: horganyzott szénacél. Alkalmazása 1 és 2 szervizosztályban (EN 1995:2008). F LAT FAX ALKALMAZÁSI TERÜLET F UP Fa-fa kötés Fa-beton kötés Fa-acél kötés KIEGÉSZÍTŐ TERMÉKEK A rendszer szerelését a megfelelő pozicionáló, fúró és marósablonokkal kell elvégezni, ld. a Felszerelések a faépítkezéshez katalógus 6. fejezete ( old) 106 WALCO

87 GEOMETRIA WALCO-V 12 WALCO-V rögzítőcsavarok (tartozék) SW - rögzítőcsavar KS - galléroscsavar E - állítható csavar VK - végigmenetes galléros csavar B WALCO 40 5 FAL 1 FAL 2 kód B x SW Ø6 x 50 SW Ø10 x 60 KS Ø12 x 60 (1) KS Ø16 x 60 (2) E M12 (3) E M16 (4) VK Ø12 (5) VK Ø16 (6) KNK x KNK x KNK x KNK x KNK x KNK x (1) Kötelező előfúrás: Ø8 x 48 mm / (2) Kötelező előfúrás: Ø10 x 45 mm / (3) Kötelező előfúrás: Ø19 x 32 mm / (4) Kötelező előfúrás: Ø22 x 38 mm / (5) Javasolt előfúrás: Ø5 x 50 mm / (6) Javasolt előfúrás: Ø6 x 50 mm 14,6 WALCO 40 SK rögzítőcsavar (tartozék) FAL 1 FAL 2 B x Ø10 x 60* Ø10 x 60* kód KNK x B 6 * Kötelező előfúrás: Ø6 INSTALLÁCIÓ FAL - FAL KÖTÉS WALCO-V FA FALAK F B=B F B 1 B 2 P 1 S F P 2 FAL 1 MINIMUM MÉRETEK FAL 2 MINIMUM MÉRETEK BEMARÁS kód B x B 1 P 1 B 2 P 2 F B F S F KNK x KNK x KNK x KNK x KNK x KNK x WALCO 40 FA FALAK B=B F F S F FAL 1 MINIMUM MÉRETEK FAL 2 MINIMUM MÉRETEK BEMARÁS kód B x B 1 P 1 B 2 P 2 F B F S F KNK x min B 1 B 2 P 1 P 2 Eltérő telepítési módokhoz nézze meg a termék műszaki dokumentációját ( WALCO 107

88 STATIKAI ÉRTÉKEK - FA/FA KÖTÉS - DERÉKSZÖG WALCO-V F V F lat B F ax FÜGGŐLEGES NYÍRÓELLENÁLLÁS R V JELLEMZŐ ÉRTÉKEKI MEGENGEDETT ÉRTÉKEK WALCO-V fal minimum méretek FA ACÉL B x R V1,k GL24h R V1,k XLAM (1) R V2,k V adm [kg] 60 x 60 6,5 6,8 17,0 410 ld oldal 80 x 80 7,7 8,1 17,0 490 OLDALSÓ NYÍRÓELLENÁLLÁS R (2) lat JELLEMZŐ ÉRTÉKEKI MEGENGEDETT ÉRTÉKEK WALCO-V fal minimum méretek FA ACÉL B x R lat1,k GL24h R lat1,k XLAM (1) R lat2,k V adm [kg] 60 x 60 4,2 4,4 17,0 310 ld oldal 80 x 80 4,9 5,1 17,0 370 ÚZÓELLENÁLLÁS R (2) ax JELLEMZŐ ÉRTÉKEKI MEGENGEDETT ÉRTÉKEK WALCO-V fal minimum méretek FA ACÉL B x R ax1,k GL24h R ax1,k XLAM (1) R ax1,k N adm [kg] 60 x 60 13,9 14,4 18,0 603 ld oldal 80 x 80 15,1 15,7 18,0 657 SZERELÉS FAL FAL WALCO

89 WALCO 40 F V F lat F ax B FÜGGŐLEGES NYÍRÓELLENÁLLÁS R V JELLEMZŐ ÉRTÉKEKI MEGENGEDETT ÉRTÉKEK WALCO 40 fal minimum méretek FA ACÉL B x R V1,k GL24h R V1,k XLAM (1) R V2,k V adm [kg] 40 x 240 ld oldal 11,9 12,2 6,7 450 OLDALSÓ NYÍRÓELLENÁLLÁS R (2) lat JELLEMZŐ ÉRTÉKEKI MEGENGEDETT ÉRTÉKEK WALCO 40 fal minimum méretek FA ACÉL B x R lat1,k GL24h R lat1,k XLAM (1) R lat2,k V adm [kg] 40 x 240 ld oldal 9,7 9,9 5,5 390 ÚZÓELLENÁLLÁS R ax (2) JELLEMZŐ ÉRTÉKEKI MEGENGEDETT ÉRTÉKEK WALCO 40 fal minimum méretek FA ACÉL B x R ax1,k GL24h R ax1,k XLAM (1) R ax1,k N adm [kg] 40 x 240 ld oldal 5,0 5,2 3,3 218 ALAPELVEK MEGJEGYZÉS A jellemző értékek EN 1995:2008 szerint ETA-nak megfelelőek. A kötés terv szerinti ellenállása a minimális a fa oldali terv szerinti ellenállás (R 1,d ) és az acél oldali terv szerinti ellenállás (R 2,d ) között. (1) Azámításkor az XLAM (Cross Laminated Timber) ρ k = 400 kg/m 3 fajsúllyal let számolva. (2) Az ellenállási értékek a másodlagos gerenda magasságában lévő központi terhelésű kötésre utalnak. Az γ m e k mod együtthatókat a számításhoz használt érvényben lévő normatíva szerint kell felvenni. Az γ ms együtthatót 1.00 értéken kel felvenni. A megengedett értékek DIN 1052:1988 szerint. A faelemek méretezését és ellenőrzését külön kell elvégezni. Kombinált terhelések esetén a következőnek teljesülnie kell: Eltérő konfigurációknál (pl. erőszög-rost), nézze meg a termék műszaki dokumentációját ( WALCO 109

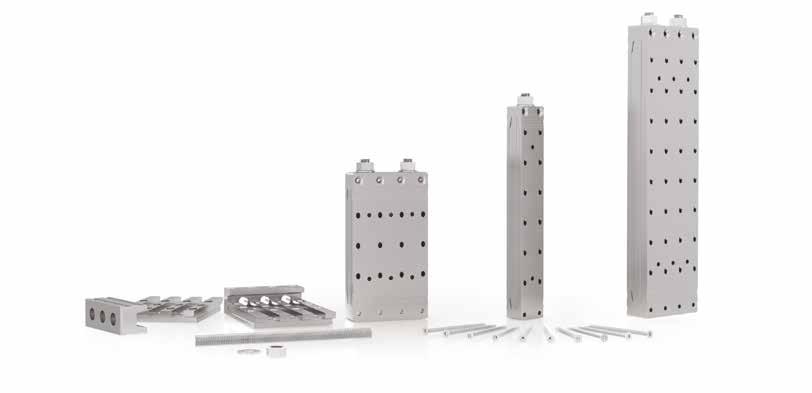

90 MEGANT Eltávolítható rejtett csatlakozó áromdimenziós perforált lemez aluminiumötvözetből TELJES SKÁLA 9 változatban kapható, hatékonyan megfelel minden terhelési igénynek ALKALMAZÁSITERÜLETEK Fa-fa nyírókötéseka másodlagos gerenda minden irányában tömör fa ragasztott fa puha és lombos fa XLAM (Cross Laminated Timber) LVL fa alapú panelek NAGY TELJESÍTMÉNYŰ A 45 -os csavarok és a menetes száras rendszer a kötés zárásánál nagyfokú ellenállást biztosítanak minden irányban EGYEDI Más csatlakozóktól eltérően, praktikus szerelést biztosít, és lehetővé teszi a szerelést alulról is UNIVERZÁLIS Alkalmazható kisebb keresztmetszetű gerendákkalés különböző hosszúságú csavarokkal, az átadandó terheléstől függően 110 MEGANT

91 ERŐ Idealis olyan projektekhez, ahol nagy ellenállás szükséges, a rejtett kötés kifizetődő esztétikai élményt ad. Megfelel a tűzelenállási előírásoknak EXKLUZÍV Típusában egyedülálló, lehetővé teszi a faelemek szerelését minden irányban, akár alulról is, (pl. két oszlop között). Lehetővé teszi ferde kötések készítését nagy terheléssel is. Rendkívül egyszerű szerelés VÉKONY GERENDÁK Keskenyebb modellek, ideális nagy ellenállás biztosítására kis alap metszetű gerendáknál is. A csavarok hosszúsága változhaz az átadandó terhelés függvényében. Alkalmazható betonon és acélon MEGANT 111

92 KÓDOK ÉS MÉRETEK MEGANT 60 kód B db/csom KNK KNK KNK Csavarok nélkül szállítva B MEGANT 100 kód B db/csom KNK KNK KNK Csavarok nélkül szállítva B MEGANT 150 kód B db/csom KNK KNK KNK Csavarok nélkül szállítva B MEGANT SK CSAVAR d kód tipus d L db/csom KNZ581 SK - Megant L TERELÉSEK ANYAG ÉS TARTÓSSÁG MEGANT: nagy ellenállású aluminiumötvözet. Alkalmazható 1 és 2 szervizosztályban (EN 1995:2008). F V ALKALMAZÁSI TERÜLETEK F LAT F UP F AX Fa-fa kötés Fa-beton kötés Fa-acél kötés KIEGÉSZÍTŐ TERMÉKEK A rendszer szerelését a megfelelő pozicionáló, fúró és marósablonokkal kell elvégezni, ld. a Felszerelések a faépítkezéshez katalógus 6. fejezete ( old) 112 MEGANT

93 GEOMETRIA anya alátét kiegészítő csavar helye (C) felső befogó menetes szár (B) (C) (A) vízszintes csavarok helye (A) döntött csavarok helye (B) kötőlemez (A) B B (C) (B) also befogó kiegészítő csavar helye (C) tipus MEGANT 60 MEGANT 100 MEGANT 150 kód B x ÖSSZES CSAVAR KNZ581 Ø8 x 160 (A) vízsz. csavarok Ø8 x 160 (2) MEGANT SK rögzítőcsavar (nem tartozék) FŐGERENDA (B) döntött csavarok Ø8 x 160 (C) kieg. csavarok (1) Ø8 x 160 (A) vízsz. csavarok Ø8 x 160 (2) MÁSODLAGOS GERENDA (B) döntött csavarok Ø8 x 160 (C) kieg. csavarok (1) Ø8 x 160 KNK x KNK x KNK x KNK x KNK x KNK x KNK x KNK x KNK x (1) Kiegészítő csavarokat kizárólag látszó szereléseknél alkalmazzuk (2) Előfúrás Ø5 x 30 mm REJTETT SZERELÉS FŐGERENDA - MÁSODLAGOS GERENDA KÖTÉS MÁSODLAGOS GERENDA FŐGERENDA B F S F MINIMUM MÉRET BEMARÁS ALAP MIN F b J h J B tipus kód B x b J h J F B F S F B MEGANT 60 MEGANT 100 MEGANT 150 KNK x KNK x KNK x KNK x KNK x KNK x KNK x KNK x KNK x Eltérő konfigurációknál és szereléseknél (pl. látszó), nézze meg a termék műszaki dokumentációját ( MEGANT 113

94 STATIKAI ÉRTÉKEK - FA/FA KÖTÉS - DERÉKSZÖG MEGANT - rejtett szerelés B F V h J F lat F ax b J B FÜGGŐLEGES NYÍRÓELLENÁLLÁS R V JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK MEGANT főgerenda másodlagos gerenda tipus B x B,min rögzítők b J,min h J,min rögzítők R V1,k V adm [db - Ø x L] [db - Ø x L] [kg] 60 x Ø8 x Ø8 x , MEGANT x Ø8 x Ø8 x , x Ø8 x Ø8 x , x Ø8 x Ø8 x , MEGANT x Ø8 x Ø8 x , x Ø8 x Ø8 x , x Ø8 x Ø8 x , MEGANT x Ø8 x Ø8 x , x Ø8 x Ø8 x , OLDALSÓ NYÍRÓELLENÁLLÁS R lat (1) JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK MEGANT főgerenda másodlagos gerenda tipus B x B,min rögzítők b J,min h J,min rögzítők R lat1,k V adm [db - Ø x L] [db - Ø x L] [kg] 60 x Ø8 x Ø8 x 160 MEGANT x Ø8 x Ø8 x , x Ø8 x Ø8 x x Ø8 x Ø8 x 160 MEGANT x Ø8 x Ø8 x , x Ø8 x Ø8 x x Ø8 x Ø8 x , MEGANT x Ø8 x Ø8 x , x Ø8 x Ø8 x , ALAPELVEK MEGJEGYZÉS A jellemző értékek EN 1995:2008 szerint. A tervértékek a jellemző értékekből származnak az alábbi szerint: (1) Az ellenállási értékek a másodlagos gerenda magasságában lévő központi terhelésű kötésre utalnak.; eltérő konfigurációknál nézze meg a termék műszaki dokumentációját ( Az γ m e k mod együtthatókat a számításhoz használt érvényben lévő normatíva szerint kell felvenni. Számításkor a faelemek ρ k = 380 kg/m 3 tömegsűrűséggel lettek számolva. Eltérő, tömegsűrűség eseténnézze meg a túloldali táblázatot. A faelemek méretezését és ellenőrzését külön kell elvégezni. Lehetőség van nagyobb ellenállási értékeket kapninagyobb hosszúságú csavarokat használva (pl. Ø8 x 240 mm). A megengedett értékek DIN 1052:1988 szerint. Kombinált terhelések esetén a következőnek teljesülnie kell: k F korrekciós együttható eltérő tömegsűrűségekhez ρ k fa ρ k [kg/m 3 ] GL24c 350 GL24h 380 GL28h 410 GL32h 430 k F 0,94 1,00 1,06 1, MEGANT

95 MEGANT - rejtett szerelés B F V h J F lat F ax ÚZÓELLENÁLLÁS R ax (1) b J B JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK MEGANT főgerenda másodlagos gerenda tipus B x B,min rögzítők b J,min h J,min rögzítők R ax1,k N adm [db - Ø x L] [db - Ø x L] [kg] 60 x Ø8 x Ø8 x ,8 557 MEGANT x Ø8 x Ø8 x , x Ø8 x Ø8 x 160 7, x Ø8 x Ø8 x 160 MEGANT x Ø8 x Ø8 x , x Ø8 x Ø8 x x Ø8 x Ø8 x 160 MEGANT x Ø8 x Ø8 x , x Ø8 x Ø8 x 160 REJTETT SZERELÉS FŐGERENDA 1 Előfúrni (vízszintes csavarok) 2 Lemez rögzítése a vízszintes csavarokkal 3 8 Döntött csavarok behelyezése Másodlagos gerenda felakasztása a főgerendára (alulról) MÁSODLAGOS GERENDA 4 Előfúrni és elvégezni a bemarást Pozicionálni a befogót és rögzíteni a csavarokkal Döntött csavarok pozicionálása Menetes szár pozicionálása 9 Felső befogó pozicionálása,helyezzük be az alátéteket és rögzítsük az anyákkal MEGANT 115

96 XEPOX Kétkomponensű epoxiragasztó Szintetikus polimer epoxi kötőanyag CSOMAGOLÁS Térfogat egységre és nem súlyra forgalmazzuk ATÉKONY Nagy teljesítményű 100%-os epoxiragasztó SZERKEZETI KÖTÉSEK Szerkezeti kötések rejtett kivitelezéséhez. Ideális hajlítónyomatéknak ellenálló kötésekhez, könyökkötésekhez, hármas kötésekhez SZERKEZETI ERŐSÍTÉSEK Alkalmazható a faanyag rekonstrukciójához fémrudakkal vagy más anyagokkal kombinálva ( murvakavics, fakéreg, stb.) 116 XEPOX

97 KÓDOK ÉS MÉRETEK XEPOX 40 NAGYON ÍG kód tipus tartalom db/csom XP Capillary A + B = 3 liter 1 B A Kétkomponensű epoxi ragasztó, szerkezeti munkákhoz, nagyon híg, alkalmazható beöntve függőleges nagyon mély furatokba, és nagyméretű, rejtett kötésekhez kiterjedt bemarással, vagy, nagyon keskeny fugákhoz (1 mm vagy nagyobb), minden esetben a fugák előzetes lezárásával. XEPOX 26 FOLYÉKONY kód tipus tartalom db/csom XP Floor A + B = 3 liter 1 XP Floor A + B = 5 liter 1 B A B A Kétkomponensű epoxi ragasztó, szerkezeti munkákhoz, híg, alkalmazható beöntve függőleges furatokba és bemarásokba, a fugák előzetes lezárásával. Beszivárgás a mennyezet függőleges furataiba a FeB44k hajlított csatlakozók rögzítése előttés a bemarásokba a lemezek vagy Dywidag típusú acélrudak behelyezése után. XEPOX 70 NAGYON SŰRŰ kód tipus tartalom db/csom XP Gel A + B = 3 liter 1 B A Kétkomponensű epoxi ragasztó, szerkezeti munkákhoz, alkalmazható spatulával függőleges felületeken is, és jelentős vagy szabálytalan vastagságoknál is. Alkalmas kiterjedt farétegzésekhez, és szerkezeti erősítések ragasztásához üveg-vagy szénszálas szövettel, fa vagy fém lefogásához. XEPOX FOLYÉKONY kód tipus tartalom db/csom XP Floor 400 ml 1 Kétkomponensű folyékony epoxi ragasztó, szerkezeti munkákhoz, a furatokba és bemarásokba injektálható, a fugák előzetes lezárása után. Ajánlott a FeB44k hajlított csatlakozók (Turrini-Piazza rendszer) fához erősítéséhez fa-beton födémekben, mind új gerendákkal, mind régi és egészségesekkel; a fa és fém közötti távolság kb. 2 mm vagy több. XEPOX SŰRŰ kód tipus tartalom db/csom XP Beam 400 ml 1 Kétkomponensű állékony (sűrű) epoxiragasztó, szerkezeti munkákhoz, alkalmazható injektálva ragasztott fagerendákban lévő vízszintes vagy függőleges furatokban, tömör fában, téglafalban vagy vasbetonban. XEPOX 14 FOLYÉKONY kód tipus tartalom db/csom XP Basic A + B = 3 liter 1 B A Nagyon alacsony viszkozitású kétkomponensű epoxiragasztó,nagyfokú nedvesítő hatás szén-vagy üvegszálas textillel történő szerkezeti erősítésnél. Alkalmazható homokfúvott lemezek védelmére is ( SA2,5/3) és FKP (Fiber Reinforced Polymers). betétek építéséhez is. KIEGÉSZÍTŐ TERMÉKEK - ESZKÖZÖK kód leírás db/csom MAMDB pisztoly dupla tubusokhoz 1 AT0202 keverőcsőr 12 XEPOX 117

98 INFORMÁCIÓK A KÉTKOMPONENSŰ XEPOX SZERKEZETI EPOXIRAGASZTÓKRÓL XEPOX RAGASZTÓ CSALÁD Doboz vagy tubus tipus jellemzők és felhasználás felhasználási hőmérséklet eldolgozhatósági idő 23 ± 2 ºC-on [perc] pot life 23 ± 2 ºC-on [perc] (1) XEPOX 14 Basic nagyon híg, töltőanyagmentes C - kb. 50 XEPOX Floor közepes viszkozitás (pl. fa-beton födém) C XEPOX Beam sokoldalú felhasználás 5 45 C XEPOX 40 Capillary kiváló önthetőség, nagy szerkezetekhez C XEPOX 70 Gel kenhető, fal furatok C (1) Pot-life: kémiai reakciós index,mely a maximum időintervallumot jelzi amelyen belül a termék alkalmas a felhasználásra bekeverés után A KÉTKOMPONENSŰ XEPOX SZERKEZETI EPOXIRAGASZTÓK VIZSGÁLATI TULAJDONSÁGAI XEPOX RAGASZTÓ MINIMUM SZAKÍTÓSZILÁRDSÁG terhelések ragasztó BASIC FLOOR BEAM CAPILLARY GEL Nyomás [N/mm 2 ] úzás [N/mm 2 ] ajlító-húzó [N/mm 2 ] Nyíró [N/mm 2 ] Nyomórugalmassági modulus [N/mm 2 ] Fajsúly [kg/dm 3 ] 1,10 1,40 1,45 1,25 1,50 ALKALMAZÁSI INSTRUKCIÓK RAGASZTÓK TÁROLÁSA Az epoxiragasztókat mérsékelt (kb + 16 C / + 20 C) kell tárolni mind télen, mind nyáron, a felhasználásuk pillanatáig. Ne tartsa őket hideg helyen, mert az növeli a ragasztók viszkozitását, és nehézzé válik a tubusból való kinyomása. Ne hagyja a ragasztót a napsugárzásnak kitéve mert a felmelegdett termék polimerizációs ideje nagyon lecsökken. FÉMBETÉTEK A kötési szerkezetek fémbetétjei (pl. lemezek) tiszták és zsírmentesek kell lenniük. A sima lemzeket homokfújással kell kezelni SA2,5 / SA3 fokon, majd egy réteg Xepox 14 kezelést kell nekik adni a korrózióvédelem miatt.. Alternatívaként, a lemezt kellőképpen meg kell fúrni hogy lehetővé tegyük a ragasztó megfelelő tapadását. A bordás lemezek célszerű hogy duplán legyenek, és egymással összehegesztve, bordás oldalukkal a fa felé fordítva. Főleg a meleg hónapokban, védeni kell a fémes felületeket a direct napsugárzástól, a túlmelegedés ekerülésére. TÖMÍTÉSEK Az összekötendő faelemek érintkező éleit szigorúan le kell tömíteni hogy elkerüljük a ragasztó kitüremkedését, és az ebből következő ragasztóhiányt a kötésben és a kötés érvénytelenségét. A tömítésnek hatékonynak kell Lennie, és legalább egy nappal a kötés gyantázása előtt. Várja meg a tömítés teljes kikeményedését, és cask utána gyantázzon. Az epoxi ragasztó kikeményedése után lehetséges a látható sarkokról a tömítés eltávolítása. ŐMÉRSÉKLET A javasolt felhasználási környezeti hőmérséklet > +10 C. Amennyiben a felhasználás alacsonyabb hőmérsékleten kell történjen (+0 C és +10 C között), annak érdekében hogy kompenzáljuk az A komponens (gyanta) hideg miatt lecsökkent folyékonyságát, kötelező felmelegíteni a tubust legalább egy órával a felhasználásuk előtt. A kikeményedést tovább gyorsíthatjuk a felületek illetve a fémbetétek felmelegítésével, a ragasztó felhordása előtt Fentiek be nem tartása az alacsony hőmérséklet megtöri a polimerizációs folyamatot, ennek következtében a ragasztó nem keményedik ki, és a kötés nem nyeri el a kívánt statikai teljesítményt. Nyáron ellenben, a ragasztó felhordását hűvösben, kora reggel vagy késő délután kell elvégezni, elkerülve a nap legmelegebb óráit. FURATOK ÉS BEMARÁSOK KEZELÉSE A ragasztó felhordása vagy beinjektálása előtt, a fában lévő furatok és üregek capadékvíztől és a magas páratartalomtól védettek kell legyenek, és sűrített levegővel ki kell őket tisztítani. a a gyantázandó részek nedvesek vagy vizesek lennének, kötelező őket kiszárítani. A Xepox ragasztók alkalmazása csak megfelelően száraz fához javasolt. Győződjünk meg róla, hogy a fa nedvességtartalma jellemzően kevesebb mint 18%. A RAGASZTÓ FELVITELE Végül, hogy garantáljuk a kötés megfelelő statikai teljesítményét, elengedhetetlenül fontos, hogy a ragasztó megfelelően kitöltse a réseket és az üregeket a fa és a betétek között. Ezért fordítsunk megfelelő figyelmet a bemarásra, a fúrásokra, az elemek illesztésére, a tömítésekre, stb. a fentebb felsorolt előírások figyelembevételével. 118 XEPOX

99 SZÁMOLÁSI PÉLDA - KÖTÉS XEPOX RAGASZTÓVAL RAGASZTVA y V s h x G i hi hi M s N d s e t t l i l i t 0,5B 0,5B 0,3B 0,4B 0,3B L i B B B i s i TERVADATOK csomópontban ható terhelések [Md, Vd, Nd] sima és homokfúvott SA 2,5 3,0 betétek betétek védelme XEPOX 14 ragasztóval XEPOX 26 vagy XEPOX 40 gyanta használata B i i s i s i i = bemart vastagság ( s i + 4 mm) s i = fém betét vastagsága FÉM BETÉTEK ELLENŐRZÉSE (1) ELLENÁLLÁSI MODUL FÉMBETÉTEK s i = fém betét vastagsága h i = fém betét magassága BETÉT LEGNAGYOBB FESZÜLTSÉGE W x = fém betétek ellenállási modul M d = hajlító nyomaték FA METSZET ELLENŐRZÉSE NETTÓ BEVÁGÁSNÁL (2) nettó metszet B nettó = B - (n betét. i) FA ELLENÁLLÁSI MODUL B nettó = bevágások nettó alapeleme = elem magassága LEGNAGYOBB FESZÜLTSÉG AZ ELEMBEN FELÜLET TORZIÓS ELLENÁLLÁSÁNAK ELLENŐRZÉSE (3) A betét = fél betét felület (h i. l i) G = fél betét súlypont d = legtávolabbi pozíciók az összekapcsolt felületek G súlypontjától e = excentricitás a csomópont G súlypontja és a függőleges tengely között FÉL BETÉT POLÁRIS TEETELENSÉG J X = fél tehetetlenségi pillanat betét G súlypont- X tengelyhez képest ELLENŐRZÉS σs = legnagyobb feszültség a betétben f y,d = acél tervezési feszültség W nettó = nettó metszet ellenállási modul M d = hajlító nyomaték ELLENŐRZÉS σs = legnagyobb feszültség az elemben f m,d = fa tervezési hajlíthatósága J Y = fél tehetetlenségi pillanat betét G súlypont- Y tengelyhez képest A fára átadott τ nyírófeszültség a faragasztó-acél kapcsolt felületek között figyelembe veszi a M T,Ed pillanat nagyságát mely a nyírófeszültségből származik: M T,Ed = V d. e MEGJEGYZÉS A feszültség számítás: (1) A jelen számítás cask a betétek hajlítási ellenőrzését mutatja, általában a legsúlyosabb feltételekkel. Mindazonáltal szükséges elvégezni az ellenőrzéseket a kombinált ellenállásokra más jellegű terhelésekhez képest. (2) A jelen számítás cask a betétek hajlítási ellenőrzését mutatja, általában a legsúlyosabb feltételekkel. Mindazonáltal szükséges elvégezni az ellenőrzéseket a kombinált ellenállásokra más jellegű terhelésekhez képest. (3) Pontosítandó, hogy a XEPOX ragasztókat jellemző húzó és nyíróellenállások határozottan nagyobbak a faanyag által nyújtott ellenállásnál, és ez az idő múlásával változatlan marad.ezért, a felületek torziós ellenállásának ellenőrzése csak a fa oldal értékelésével készül, úgy tekintve hogy a ragasztó részéről az ellenőrzés megfelelő. ELLENŐRZÉS τmax = legnagyobb számított feszültség f v,d = fa terv szerinti nyíróellenállás XEPOX 119

100 DBB Felületi csatlakozó DIN 1052 APPEL RÖGZÍTŐ TIPUS A1 - KÉTOLDALAS EN 912 kód d EXT db/csom FE FE FE FE FE FE FE d EXT RÖGZÍTŐ TIPUS B1 - EGYOLDALAS EN 912 d INT kód d EXT d INT szál db/csom FE ,5 M12 1 FE ,5 M12 1 FE ,5 M12 1 FE M12 1 FE M16 1 FE M16 1 d EXT KIEGÉSZÍTŐ TERMÉKEK - APPEL MARÓ kód megnevezés db/csom 1 AT65190 tárcsa APPEL D65 - D190-hez 1 2 MA marógép LO 50 E 1 3 ATCT65126 maró APPEL D65 - D ATCT maró APPEL D128 - D ATCT135 fej Ø13-hoz 1 6 ATCT175 fej Ø17-hez 1 7 ATCT215 fej Ø21-hez MET

101 BULLDOG FOGAS ALÁTÉT TIPUS C1 - KÉTOLDALÚ EN 912 d INT kód d EXT d INT s db/csom FE , FE , FE , FE ,35 40 FE ,50 25 d EXT FOGAS ALÁTÉT TIPUS C2 - EGYOLDALAS EN 912 d INT kód d EXT szál s db/csom FE M12 1, FE M12 1, FE M16 1, FE M16 1,35 50 FE M20 1,50 40 d EXT GEKA FOGAS ALÁTÉT C10 - KÉTOLDALAS EN 912 d INT kód d EXT d INT s db/csom FE ,5 3,00 50 FE ,5 3,00 50 FE ,5 3,00 25 FE ,5 3,00 25 FE ,5 3,00 25 d EXT FOGASALÁTÉT TIPUS C11 - EGYOLDALAS EN 912 d INT kód d EXT d INT szál s db/csom FE ,5 M12 3,00 50 FE ,5 M16 3,00 50 FE ,5 M20 3,00 25 FE ,5 M24 3,00 25 FE ,5 M24 3,00 25 d EXT KIEGÉSZÍTŐ TERMÉKEK - IDRAULIKUS PUMPA GEKA-OZ kód megnevezés db/csom 1 AT2075 hidraulikus pumpa csővel AT2070 nyomóhenger hosszúság 40 mm 1 MET 121

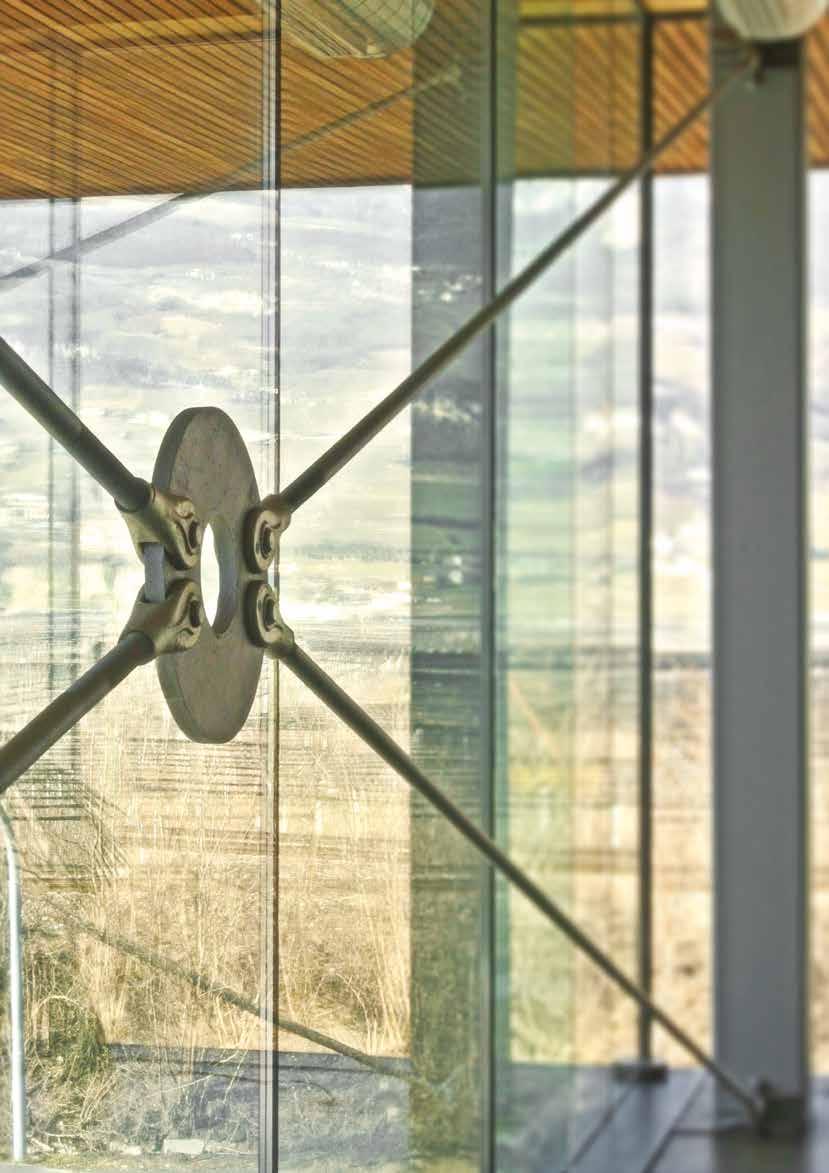

102 ZVB Merevítés csatlakozók AKASZTÓ MEREVÍTŐÖZ Öntöttvas GJS LT Ø S M B kód szál menet* S lemez db/csom FE M10 R 8 1 FE M10 L 8 1 FE M12 R 10 1 FE M12 L 10 1 FE M16 R 15 1 FE M16 L 15 1 FE M20 R 18 1 FE M20 L 18 1 FE M24 R 20 1 FE M24 L 20 1 FE M30 R 25 1 FE M30 L 25 1 Akasztó M27 szálhoz, megrendelésre Menet fedő elem megrendelésre * R = job menetes L = bal menetes G L6 Ø -D/2 +D/2 D F A S E B AKASZTÓ CSAP SZÁL LEMEZ A E F Ø G M D L6 S B J min lyuk M10 9,2 17,5 23,0 29, ,3 M M12 11,2 21,0 27,2 35, ,4 M M16 16,4 27,5 38,5 45, ,4 M M20 19,6 35,0 46,5 56, ,9 M M24 21,8 42,0 54,5 69, ,8 M M30 27,0 52,5 67,6 86, ,1 M M J min 122 ZVB

103 TÁRCSA MEREVÍTŐÖZ Szénacél S355 kód akasztó furat akasztóhoz* db/csom FE M FE M FE M FE M FE M24-1 FE M30-1 * A tárcsához társuló akasztók számától függően,kellenek további furatok f átmérőben a csatlakozó csap elhelyezéséhez. Tárcsa az M27 akasztóhoz megrendelésre c b a S min 50 a b c S f M M M M M M f = furat átmérője a tárcsa akasztóhoz csatlakoztatásához STATIKAI ÉRTÉKEK - ÚZÓELLENÁLLÁS N R,d KÜLÖNBÖZŐ SZÁL-AKASZTÓ-TÁRCSA-LEMEZ KOMBINÁCIÓKOZ merevítő akasztó rothoblaas GJS LT merevítő tárcsa rothoblaas S355 acél szál f y,k [N/mm 2 ] acél N R,d csatlakozó lemez* M10 M12 M16 M20 M24 M S355 30,1 43,7 81,4 127,0 183,0 290,8 540 S235 25,6 38,5 76,9 110,5 147,3 230,1 355 S235 19,6 28,5 53,1 82,9 119,5 189,8 235 S235 15,0 21,9 40,7 63,5 91,5 144,6 LS = rendszer hossza LB = szál hosszúsága = LS 2 L6 szál akasztó lemez NR,d LS L6 LB L6 MEGJEGYZÉS * A csatlakozó lemezt a tartószerkezethez minden esetben egyénileg méretezni kell, így a rothoblaas azt nem szállítja A tervezési értékek EN 1993szerintiek ETA-nak megfelelően. A szálat egyedileg kell esetenként méretezni. A feszítőtrendszer tartószerkezethez való rögzítőjének méretezését és ellenőrzését külön kell elvégezni. ZVB 123

104 FESZÍTŐ ELLENŐRZŐ LYUKKAL organyzott szénacél S355 DIN 1478 L R = jobb menetes L = bal menetes R kód szál hosszúság db/csom SSS12125 M SSS16170 M SSS20200 M SSS24255 M SSS27255 M SSS30255 M FESZÍTŐ GEOMETRIÁJA DIN 1478 M12 M16 M20 M24 M27* M30 K F A E B C C 25,0 30,0 33,7 42,4 42,4 51,0 F E 4,0 4,5 5,0 5,6 5,6 6,3 A B K * A DIN 1478 szabványban nem szereplő méret K = menetes szár behelyezési mélysége STATIKAI ÉRTÉKEK - ÚZÓELLENÁLLÁS F ax F ax M12 M16 M20 M24 M27 M30 N ax,k 66,20 97,38 119,09 184,69 184,69 245,92 N amm [kg] 44,13 64,92 79,40 123,12 123,12 163,94 N ax,k jellemző értéke EN 1993 szerint, N amm megengedett értékek A tervezési értékek a jellemző értékekből: N ax,d = N ax,k / γ m0 ALKALMAZÁSI PÉLDA ELEMEK LISTÁJA R L R L 1 merevítő tárcsa 4 merevítő 4 merevítő akasztó R 4 merevítő akasztó L 8 menetes szár R - L * MEGJEGYZÉS R = jobb menetes L = bal menetes * Elemek melyeket egyedileg kell tervezni, így a rothoblaas nem szállítja 124 ZVB

105 125

106 NEO Neoprene tartólemez Lapok természetes- és sztirolgumiból CSOMAGOLÁS Csíkokban vagy lapokban forgalmazva CE JELÖLÉS EN szabványnak megfelelő verzió, ideális szerkezeti munkákhoz MÉRETEK A csíkok szélessége a leggyakrabban használt gerendák méretéhez optimalizálva.kérhető igény szerint méretre vágható szalag is LETÁMASZTÁSOK Idealis szerekezeti támasztékok és statikus korlátok két szabadsági fokkal való kialakítására. CE jelölésű termék az alkalmazás megfelelőségére 126 NEO
