1 Schöck Isokorb Schöck Isokorb Schöck Isokorb típus Konzolos faltárcsákhoz alkalmazható. Negatív nyomaték és pozitív nyíróerő mellett kétirányú horizontális erőt tud felvenni. 115

2 Schöck Isokorb Elemek elhelyezése Beépítési részletek Kívül Belül Kívül Belül Erkélylemez Födémlemez Faltárcsa típus Faltárcsa Köztes elem ΙΙ+ Középső rész ΙΙ Felső rész ΙΙΙ Alsó rész Ι Erkélylemez Födémlemez Erkélylemez Födémlemez Schöck Isokorb 10S típus: Alaprajz Schöck Isokorb típus: Erkélykialakítás hőszigeteléssel elválasztott teherhordó faltárcsával 5 Elemek felépítése A Schöck Isokorb legalább 3 részből áll: Alsó rész (I), középső rész (II) és felső rész (III). Az elem teljes magasságától függően szükség lehet köztes elemre (II+) is. 116

3 Schöck Isokorb Típusválaszték Típusjelölés Típusválaszték Schöck Isokorb A Schöck Isokorb elemek az alábbi választékban készülnek: Teherbírási lépcsők: 10S és 20M A vasak bekötésének geometriája: Egyenes vasak U = csatlakozás a belső oldalon lefelé hajlított vasakkal Hőszigetelés vastagsága: 80 mm Magasság: mm Szélesség: B = mm Tűzvédelmi osztály: R0 (szabvány), R90 5 Méretválaszték Megrendelés során a szükséges méreteket meg kell adni. Típusjelölés 10S -B/H=180/0-R90 Típus/Teherbírási lépcső Isokorb szélesség/isokorb magasság Tűzvédelem 117

4 Schöck Isokorb Méretezés C25/30 Isokorb magasság H [mm] Schöck Isokorb Típus 10S 20M Számítási értékek Betonszilárdság C25/30 M Rd,y [knm/elem] ,5-122, ,2-195, ,0-267, ,7-340,3 V Rd,z [kn/elem] ,9 94,7 V Rd,y [kn/elem] ±15,4 ±15,4 Schöck Isokorb Típus 10S 20M Húzott vasak Nyomott vasak Nyíróvasak függőlegesen Nyíróvasak vízszintesen 2 x x 2 6 B min R90 esetén [mm] B min R0 esetén [mm] Schöck Isokorb típus rendelése A különböző geometriai igények és a változatos igénybevételek miatt ebben a típusban nincs standard elem. Kérjük forduljon műszaki szaktanácsadónkhoz (elérhetőség a 3. oldalon). Kérjük küldje el nekünk az alábbi alapadatokat: Konzolnyomaték Falmagasság M Ed,y knm H = mm Függőleges nyíróerő Falvastagság V Ed,z kn B = mm V Ed,y Horizontális nyíróerő A megadott igénybevételek tervezési értékét kell megadni! kn Esetleges húzóerő R0 N Ed,x kn R90 N Ed,x Esetleges nyomóerő kn 5 Javaslatok a méretezéshez Az egyedi elem méretezéséhez küldje el a csomópont összes szükséges metszetét és alaprajzát! 118

5 Schöck Isokorb Dilatációk távolsága Maximális dilatációs távolság Amennyiben a szerkezetrész hossza a dilatációk maximális e távolságát meghaladja, a külső szerkezetet a hőszigetelő testre merőleges irányú dilatációs hézagokkal kell tagolni, hogy a hőmérsékletváltozásból származó igénybevételeket csökkentsük. e Kívül típus típus típus 80 Belül Schöck Isokorb típus: Dilatációk elrendezése Schöck Isokorb Típus 10S 20M Maximális dilatációs távolság e [m] Hőszigetelés vastagság [mm] 80 13,0 13,0 5 Dilatációk A dilatációs távolságok megnövelhetők, ha az erkélylemez és a faltárcsa között nincs fix kapcsolat (pl. csúszó fólia beépítése). 119

6 Schöck Isokorb Termékleírás Schöck Isokorb 10S típus: Alaprajz Schöck Isokorb 20M típus: Alaprajz Schöck Isokorb 10S típus: Metszet Schöck Isokorb 20M típus: Metszet 5 Termékleírás További elemrajzok letölthetők a menüpont alatt

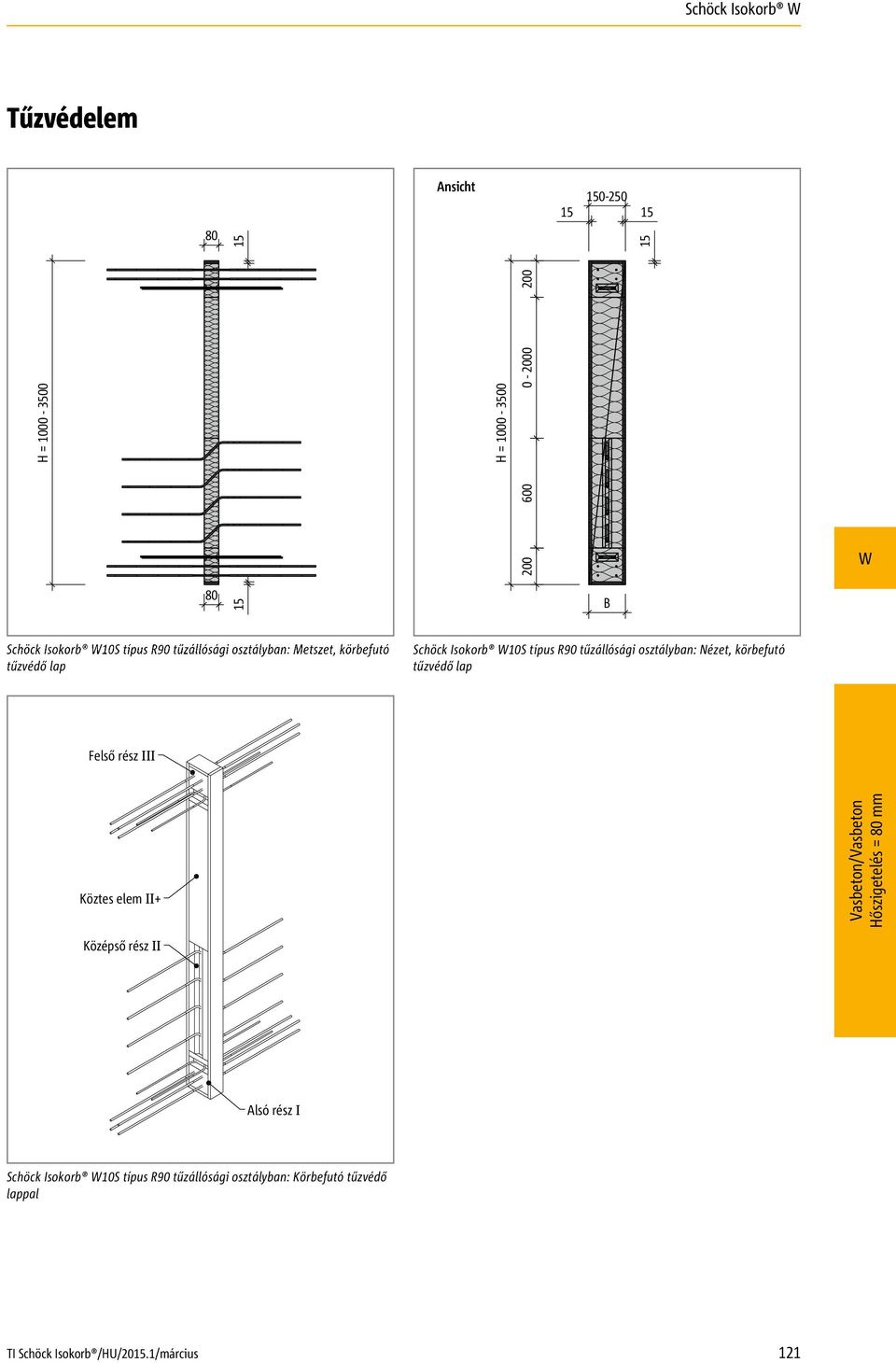

7 Schöck Isokorb Tűzvédelem Ansicht B Schöck Isokorb 10S típus R90 tűzállósági osztályban: Metszet, körbefutó tűzvédő lap Schöck Isokorb 10S típus R90 tűzállósági osztályban: Nézet, körbefutó tűzvédő lap Felső rész ΙΙΙ Köztes elem ΙΙ+ Középső rész ΙΙ Alsó rész Ι Schöck Isokorb 10S típus R90 tűzállósági osztályban: Körbefutó tűzvédő lappal 121

8 Schöck Isokorb Helyszíni vasalás Nézet Kívül Belül Poz. 3 4 Betonacél háló 4 Betonacél háló Poz. 2 Schöck Isokorb típus: Helyszíni vasalás, metszet Metszet Pos. 4 Kívül Poz. 2 Poz. 2 Belül Poz. 4 B Poz. 4 Poz. 3 t Poz. 3 Poz. 4 Poz. 4 Poz. 3 Poz. 2 Poz. 3 Poz. 4 Schöck Isokorb típus: Helyszíni vasalás, alaprajz Javaslat a helyszíni csatlakozó vasaláshoz A Schöck Isokorb csatlakozó vasalás megadása a számításba vehető nyomatéki teherbírás 100%-os kihasználtsága mellett, C25/30 betonminőség esetén: a s toldóvasalás a s Isokorb húzott vasak. 122

9 Schöck Isokorb Helyszíni vasalás Helyszíni vasalás Toldó vasalás Schöck Isokorb Típus 10S 20M Belső szerkezetek (XC1), külső szerkezetek (XC4), betonszilárdsági osztály C25/ Toldási hossz Poz. 3. és Poz. 4 Konstruktív perembeszegés Poz Poz. 3. és Poz. 4 Konstruktív perembeszegés Poz. 3 és. Poz. 4 Poz. 5 Fal vasalása és a nyíróvas toldó vasalása Poz. 5 A statikus megadása szerint A statikus megadása szerint 123

10 Schöck Isokorb Beépítési útmutató 3A 3B 3C 1 3D

11 Schöck Isokorb Beépítési útmutató l 0 l
