ebea Hőhídmegszakító kapcsolóelemek

Átírás

1 ebea KP/U ebea őhídmegszakító kapcsolóelemek ebea a SPAETER csoport tagja

2 Tisztelt Ügyfelünk! Örömünkre szolgál, hogy az ebea Kft. nevében köszönthetjük Önt. A svájci Spaeter csoport leányvállalataként működő ebea Kft. már 2008 óta gyárt hazánkban vasbeton szerkezetekhez fejlesztett, részben szabadalommal védett egyedi termékeket. Nyáregyházi gyártóüzemünkben előállított termékeinkkel az évek során sikerült megfelelnünk svájci megrendelőink magas szintű elvárásainak. Bár hőhídmegszakító kapcsolóelemeink már Magyarországon is számos beruházás kapcsán sikerrel kerültek alkalmazásra, elérkezettnek látjuk az időt, hogy megoldásainkat itthon is szélesebb körben megismertessük. A hazai előállítás lehetővé teszi megrendelőink gyors és rugalmas kiszolgálását, továbbá a magyar termékek alkalmazása hozzájárul a belső piac növekedéséhez. Képzett munkatársaink és mérnök kollégáink mindenben segítőkészen állnak kedves Ügyfeleink rendelkezésére. Meg vagyunk győződve arról, hogy a svájci építőiparban bevált ebea termékek az Ön projektjéhez is megfelelően illeszkedő, kedvelt megoldások lesznek. Műszaki kérdések és árajánlatok esetén szívesen várjuk megkeresését. Üdvözlettel, Az Ön magyarországi partnerei Roger Wey, ügyvezető Mobil: roger.wey@spaeter.ch Sárdi Gábor, okl. építőmérnök Mobil: gabor.sardi@spaeter.ch az interneten hírek és aktualitások/termékkatalógusok/ CA rajzok/méretezési táblázatok

3 ebea Tartalomjegyzék ebea Komponensek/őtechnika/Tűzvédelem/Zajvédelem/Túlemelés 4. oldal KP-100 és KPE-100 elemcsalád rozsdamentes kivitel; igénybevételek: - MRd és ± KP-200 elemcsalád rozsdamentes kivitel; igénybevételek: ± MRd és ± KP-300 és KPE-300 elemcsalád tűzihorganyzott kivitel; igénybevételek: - MRd és ± (rozsdamentes nyíróbetét) KP-400 elemcsalád tűzihorganyzott kivitel; igénybevételek: ± MRd és ± (rozsdamentes nyíróbetét) KP-500 elemcsalád rozsdamentes kivitel; igénybevételek: ± KP-600 elemcsalád rozsdamentes kivitel; igénybevételek: + KP-700 elemcsalád rozsdamentes kivitel; igénybevételek: ± MRd és ± KP-800 elemcsalád szinteltoláshoz rozsdamentes kivitel; igénybevételek: ± KP-900 elemcsalád rozsdamentes nyíróbetéttel; igénybevételek: ± MRd és ± helyszíni betonacél átvezetéssel KP-1000 elemcsalád szinteltoláshoz rozsdamentes kivitel; igénybevételek: ± MRd és ± KP-1100 elemcsalád rozsdamentes kivitel; igénybevételek: - MRd és + KP-1200 elemcsalád rozsdamentes kivitel; igénybevételek: ± MRd és ± KP-1300 elemcsalád tűzihorganyzott kivitel; igénybevételek: - MRd és + (rozsdamentes nyíróbetét) KP-1400 elemcsalád tűzihorganyzott kivitel; igénybevételek: ± MRd és ± (rozsdamentes nyíróbetét) Egyedi megoldások/beépítési útmutató/megrendelőlapok 10. oldal 14. oldal 16. oldal 20. oldal 22. oldal 24. oldal 26. oldal 28. oldal 30. oldal 32. oldal 34. oldal 36. oldal 38. oldal 40. oldal 42. oldal ebea őhídmegszakító kapcsolóelem 3

4 ebea Komponensek Kapcsolóelemeink összetevői őszigetelő test 2 úzott betonacél 3 : nyírólemez U-kengyellel 4 Puffer: UFB beton 5 Keresztpálca 6 6 Műanyag fedél Címke Kapcsolóelemeink teherbírását acél illetve beton anyagú összetevők biztosítják. A fellépő hajlító, illetve nyíró igénybevételeket egymástól elválasztva, különböző komponensekkel vesszük fel. ajlítónyomaték úzás W-Nr duplex betonacél vagy B500 B tűzihorganyzott betonacél Nyomás W-Nr duplex betonacél vagy B500 B tűzihorganyzott betonacél vagy UFB puffer, acélszállal erősített, nagyszilárdságú betonból vagy W-Nr rozsdamentes acélpuffer Nyíróerő W-Nr duplex acél nyírólemez és kengyel vagy W-Nr duplex felhajlított betonacél Kapcsolóelemeink típusának megadása Elemeink pontos típusa a következő módon adható meg: pl.: KP XPS80 L1000, ahol KP-105 KP-100-as elemcsalád, 5. típuseleme db Ø14 átmérőjű húzott betonacél 2 2 db nyíróbetét mm magas elem (födém- vagy erkélylemez-vastagság) mm magas nyírólemez XPS80 80 mm vastag XPS hőszigetelő test (SW - kőzetgyapot) L mm elemhosszúság A típus megadásához a megrendelőlapok is segítséget nyújtnak. (ld. 48. oldaltól) A katalógusban fellelhető standard típuselemeken kívül az adott igénybevételekhez igazított, egyedi geometriájú és teherbírású elemek megadására is van lehetőség. Ilyen esetben kérem lépjen kapcsolatba mérnök kollégáinkkal! 4 ebea őhídmegszakító kapcsolóelem

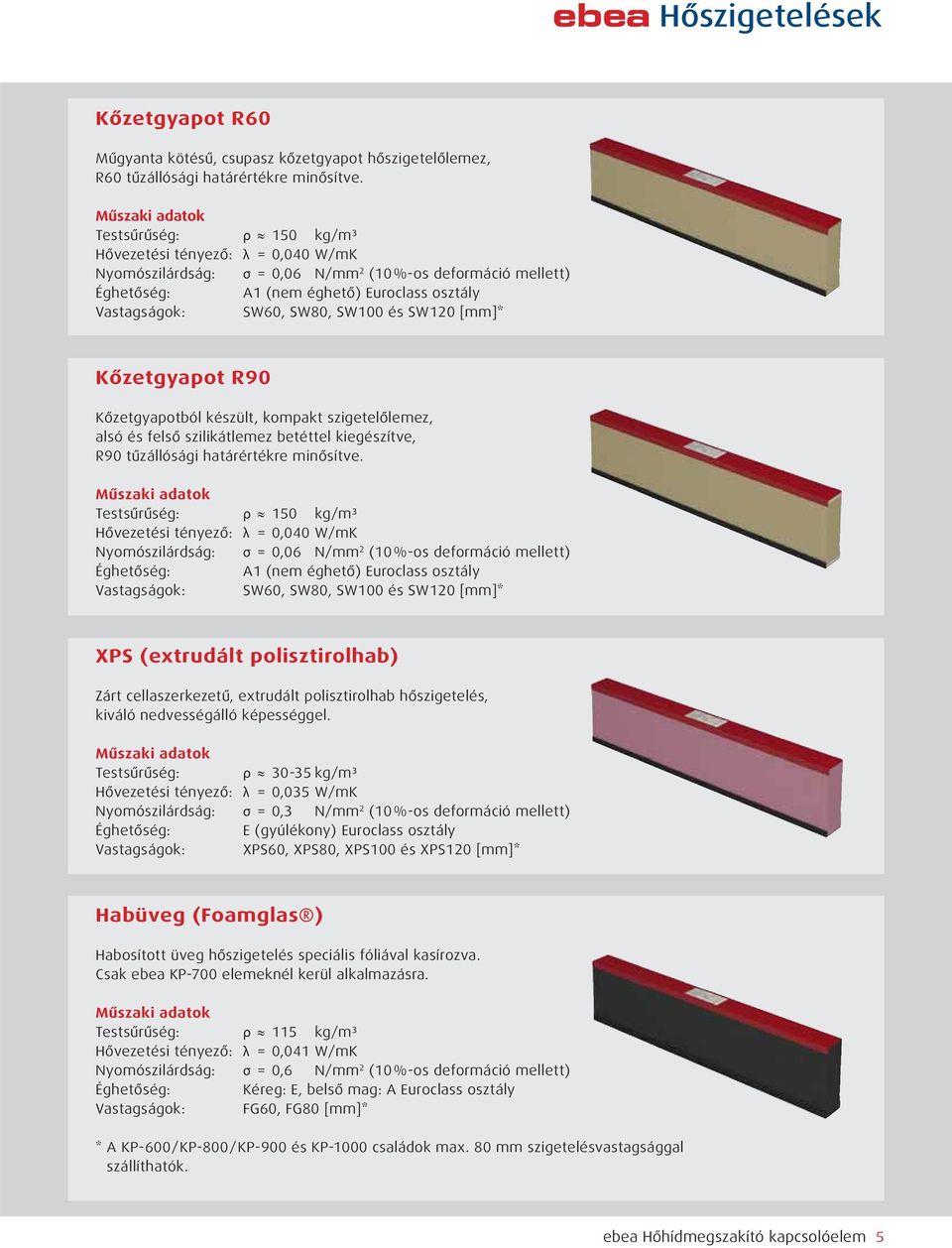

5 ebea őszigetelések Kőzetgyapot R60 Műgyanta kötésű, csupasz kőzetgyapot hőszigetelőlemez, R60 tűzállósági határértékre minősítve. Műszaki adatok Testsűrűség: ρ 150 kg/m³ ővezetési tényező: λ = 0,040 W/mK Nyomószilárdság: σ = 0,06 N/mm 2 (10%-os deformáció mellett) Éghetőség: A1 (nem éghető) Euroclass osztály Vastagságok: SW60, SW80, SW100 és SW120 * Kőzetgyapot R90 Kőzetgyapotból készült, kompakt szigetelőlemez, alsó és felső szilikátlemez betéttel kiegészítve, R90 tűzállósági határértékre minősítve. Műszaki adatok Testsűrűség: ρ 150 kg/m³ ővezetési tényező: λ = 0,040 W/mK Nyomószilárdság: σ = 0,06 N/mm 2 (10%-os deformáció mellett) Éghetőség: A1 (nem éghető) Euroclass osztály Vastagságok: SW60, SW80, SW100 és SW120 * XPS (extrudált polisztirolhab) Zárt cellaszerkezetű, extrudált polisztirolhab hőszigetelés, kiváló nedvességálló képességgel. Műszaki adatok Testsűrűség: ρ kg/m³ ővezetési tényező: λ = 0,035 W/mK Nyomószilárdság: σ = 0,3 N/mm 2 (10%-os deformáció mellett) Éghetőség: E (gyúlékony) Euroclass osztály Vastagságok: XPS60, XPS80, XPS100 és XPS120 * abüveg (Foamglas ) abosított üveg hőszigetelés speciális fóliával kasírozva. Csak ebea KP-700 elemeknél kerül alkalmazásra. Műszaki adatok Testsűrűség: ρ 115 kg/m³ ővezetési tényező: λ = 0,041 W/mK Nyomószilárdság: σ = 0,6 N/mm 2 (10%-os deformáció mellett) Éghetőség: Kéreg: E, belső mag: A Euroclass osztály Vastagságok: FG60, FG80 * * A KP-600/KP-800/KP-900 és KP-1000 családok max. 80 mm szigetelésvastagsággal szállíthatók. ebea őhídmegszakító kapcsolóelem 5

6 ebea őtechnika őtechnika Az újépítésű és rehabilitáción átesett épületekre vonatkozó, szigorodó energetikai követelményekkel egyre nagyobb teret nyer a tervezés során a hőhidak megszakításának, illetve egyes épületrészek hőtechnikai leválasztásának problémaköre. A hőhídmegszakító kapcsolóelemek alkalmazásának célja, a szerkezet áthűlése következményeképp fellépő káros páralecsapódás és penészképződés megelőzése, valamint a teljes homlokzat hőátbocsátásának csökkentése. Az ebea KP hőhídmegszakító kapcsolóelemek beépítésével mindkét cél teljesíthető, a kellő teherbírás biztosítása mellett. A lenti hőeloszlási ábrákon jól látható az ebea hőhídmegszakító kapcsolóelem alkalmazásának előnye a konvencionális megoldásokkal szemben. A hőhídmegszakító elem hatékonyságát és tényleges teljesítményét nagyban meghatározza a beépítési szituáció. A prospektusban megadott értékek meghatározásához, a hőtechnikai modellben, egy 140 mm vastagságú homlokzati szigetelésből ( =0.036 W/(mK)) és 150 mm-es falazatból ( =0.44 W/(mK)) álló szerkezet szolgált alapul. Az ebea hőszigetelt csatlakozó elemek vonalmenti hőátbocsátási tényezőjének pontosabb meghatározásához alapul szolgáló adatok a honlapunkon találhatók. agyományos szigetelésű erkélylemez számítógépes hőmérsékleti modellje Körbeszigetelt erkélylemez számítógépes hőmérsékleti modellje Számítógépes hőmérsékleti modell ebea KP elem beépítése esetén 6 ebea őhídmegszakító kapcsolóelem

7 ebea Tűzvédelem Ebea hőhídmegszakító kapcsolóelemek tűzállósága Elemeink tűzállósági vizsgálatára novemberében, a hagerbachi kísérleti telepen (Versuchstollen agerbach) került sor. Az elemek tűzállósági vizsgálata a szigorú EN Teherhordó elemek tűzállósági vizsgálata 5. rész: Erkélyek, függőfolyosók és kezelőjárdák című Eurocode szabvány alapján történt, és elemeink R90-es tűzállósági határértékre történő minősítésére irányult. A kísérlet során a KP-202 típusú ebea kapcsolóelemet vizsgáltuk, 80 mm vastagságú kőzetgyapot szigetelőtesttel, az alsó és felső élen 6 mm vastagságú szilikát betétlemezekkel. A kísérleti modellhez a hőhídmegszakító elem két vasbeton lemez közé került beépítésre, melyek egyik oldalon a födémlemezt másik oldalon a balkont helyettesítették. A hely szűke miatt a balkon kinyúlást 1,0 m-re kellett korlátozni. A valós, életszerű állapot létrehozása érdekében azonban a konzollemezen több mint 7,0 kn/m 2 -nek megfelelő terhelést működtettek. A kísérlet során a referenciaelemet közvetlen tűzterhelésnek tették ki őmérséklet ( o C) :00 30:00 60:00 90:00 Idő (min.) Erkélylemez 30 mm átlagos mélység Kapcsolóelem 30 mm átlagos mélység Erkélylemez 120 mm átlagos mélység Kapcsolóelem 120 mm átlagos mélység A speciális ipari kemencében történt vizsgálat során, a teljes szerkezet, az R90-es minősítő vizsgálat tűzterhelési görbéjének előállításához szükséges 90 percen keresztül, 1000 C-os hőmérsékleti hatásnak tették ki, ami a valóságban közvetlen tűzterhelésnek felel meg. Az ebea hőhídmegszakító elem ellenállt a terhelésnek, és teljesítette az R90-es minősítésű szerkezetekkel szemben támasztott követelményeket. Megjegyzendő: A KP kapcsolóelemek nem folyamatos beépítése esetén a köztes szakaszokat R90 tűzállósági határértéknek megfelelő ebea Kőzetgyapot R90 közbenső elemekkel kell kialakítani. Másik megoldási lehetőség, a teherhordó elemek végein, függőleges síkban elhelyezett szilikátlemezzel történő védelem. R60 és R90 tűzállósági követelmény esetén a teherhordó elemek közötti szakaszokat minden esetben nem éghető hőszigetelő anyaggal kell kitölteni. ebea őhídmegszakító kapcsolóelem 7

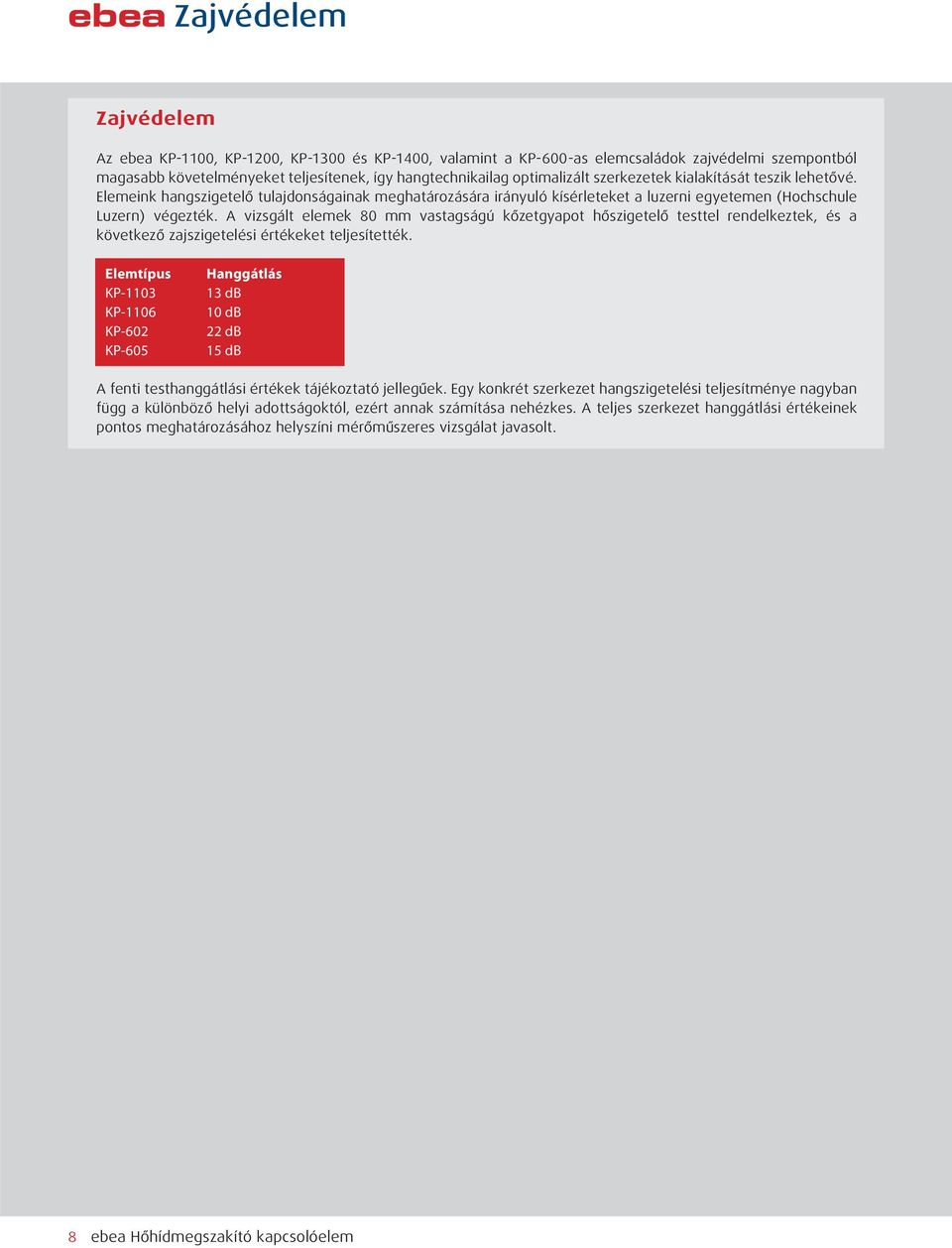

8 ebea Zajvédelem Zajvédelem Az ebea KP-1100, KP-1200, KP-1300 és KP-1400, valamint a KP-600-as elemcsaládok zajvédelmi szempontból magasabb követelményeket teljesítenek, így hangtechnikailag optimalizált szerkezetek kialakítását teszik lehetővé. Elemeink hangszigetelő tulajdonságainak meghatározására irányuló kísérleteket a luzerni egyetemen (ochschule Luzern) végezték. A vizsgált elemek 80 mm vastagságú kőzetgyapot hőszigetelő testtel rendelkeztek, és a következő zajszigetelési értékeket teljesítették. Elemtípus KP-1103 KP-1106 KP-602 KP-605 anggátlás 13 db 10 db 22 db 15 db A fenti testhanggátlási értékek tájékoztató jellegűek. Egy konkrét szerkezet hangszigetelési teljesítménye nagyban függ a különböző helyi adottságoktól, ezért annak számítása nehézkes. A teljes szerkezet hanggátlási értékeinek pontos meghatározásához helyszíni mérőműszeres vizsgálat javasolt. 8 ebea őhídmegszakító kapcsolóelem

9 ebea Túlemelés A lehajlás meghatározása Egy teherviselő szerkezeti elem lehajlásának mértéke nagyban függ a terhelés mértékétől, annak időbeli változásától, valamint a szerkezet geometriai adottságaitól. Kapcsolóelemekkel leválasztott balkonok esetén az előbb meghatározott tényezőkön felül, a terhelés hatására, a kapcsolatban létrejövő deformáció, mint támaszelfordulás jelentkezik, többlet- alakváltozást eredményezve. Ez konzolos lemezek esetén tartóvégi, míg külső alátámasztással ellátott erkélylemezek esetén mezőben létrejövő többletlehajlást jelent. Teljes lehajlás számítása w tot = w 1 + w 2 + w 3 + w 4 w 1 = kezdeti lehajlás az állandó terhek hatására w 2 = lehajlás lassú alakváltozás következtében állandó terhek hatására w 3 = többletlehajlás esetleges terhekből számítva w 4 = lehajlás a nyomaték hatására a kapcsolóelemben létrejövő elfordulásból w 1, w 2, w 3 változók számítása az EN szabvány 7.4 szakasza alapján w 4 = M L K k M = használhatósági határállapotban számított nyomatéki érték L K = balkon konzolkinyúlása k = kapcsolóelem elfordulási merevsége A figyelembe vett igénybevételeket mindig a használhatósági határállapot megfelelő reverzibilis vagy irreverzibilis hatáskombinációjából kell számítani, amit a megjelenés, a komfortérzet illetve a funkcionalitás, mint használhatósági követelmény határoz meg. (ld. EN szakasza alapján) Túlemelés A túlemeléssel, egy a lehajlással ellentétes irányú kezdeti felhajlást vihetünk a szerkezetbe, mely a terheletlen tartószerkezet feszültségmentes kezdeti alakváltozásának tekinthető. A kezdeti alakváltozással a terhelés hatására létrejövő számított teljes lehajlás csökkenthető. Az így kapott tényleges lehajlás a teljes lehajlás és a túlemelés különbsége. Tényleges lehajlás számítása w max = w tot w c w tot = teljes lehajlás w c = túlemelés mértéke Általánosan figyelembe veendő, hogy a lehajló szerkezeti elemek zavaró hatású látványának elkerülése érdekében a kváziállandó teherszinten bekövetkező tényleges w max lehajlás nem lehet nagyobb az EN 1990 szabvány NB1. táblázatban megadott alakváltozási követelményeknél. Általános esetben a balkonoknál javasolt az L/300 érték betartása. Konzol esetén: L = 2 L K Túlemelés átlagos mértéke w c = L / 250 (L*0,8%) ebea őhídmegszakító kapcsolóelem 9

10 ebea KP-100 rozsdamentes elemcsalád - MRd és ± igénybevételekre Elemmagasság Elemvastagság őszigetelés Betonacél Puffer mm (standard méret) ISO 60, 80, 100, 120 mm kőzetgyapot (SW) vagy XPS W-Nr duplex acél W-Nr duplex acél W-Nr rm. acél ISO 60 mm esetén UFB (beton prizma) ISO mm esetén KP L=200 mm KP L=200 mm KP KP db Ø [db] MRd [knm/db] ISO 80 ISO 120 k [knm/rad] Ψ érték [W/mK] Méretek S E E Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø A táblázatban szereplő teherbírási értékek C25/30 betonminőséget feltételezve kerültek meghatározásra. C20/25 betonminőség esetén, a teherbírási értékeket 0,8-szoros csökkentő tényezővel módosítani szükséges. 10 ebea őhídmegszakító kapcsolóelem

11 ebea KP-100 rozsdamentes elemcsalád KP KP KP KP db Ø [db] MRd [knm/db] ISO 80 ISO 120 k [knm/rad] Ψ érték [W/mK] Méretek S E E Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Alaprajz úzott betonacél /nyomott pufferek A táblázatban szereplő teherbírási értékek C25/30 betonminőséget feltételezve kerültek meghatározásra. C20/25 betonminőség esetén, a teherbírási értékeket 0,8-szoros csökkentő tényezővel módosítani szükséges. ebea őhídmegszakító kapcsolóelem 11

12 ebea KPE-100 rozsdamentes elemcsalád Sarokelem MRd és ± igénybevételekree e Elemmagasság Vastagság őszigetelés Betonacél Puffer mm (standard méret) ISO 60, 80, 100, 120 mm kőzetgyapot (SW) vagy XPS W-Nr duplex acél W-Nr duplex acél W-Nr rm. acél ISO 60 mm esetén UFB (beton prizma) ISO mm esetén KPE KPE KPE KPE db Ø [db] MRd [knm/db] ISO 80 ISO 120 k [knm/rad] Ψ érték [W/mK] Méretek S E E Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø A táblázatban szereplő teherbírási értékek C25/30 betonminőséget feltételezve kerültek meghatározásra. C20/25 betonminőség esetén, a teherbírási értékeket 0,8-szoros csökkentő tényezővel módosítani szükséges. 12 ebea őhídmegszakító kapcsolóelem

13 ebea KPE-100 rozsdamentes elemcsalád Alaprajz sarokelem úzott betonacél/nyomott pufferek 4. réteg = normál elem 3. réteg = sarokelem ebea őhídmegszakító kapcsolóelem 13

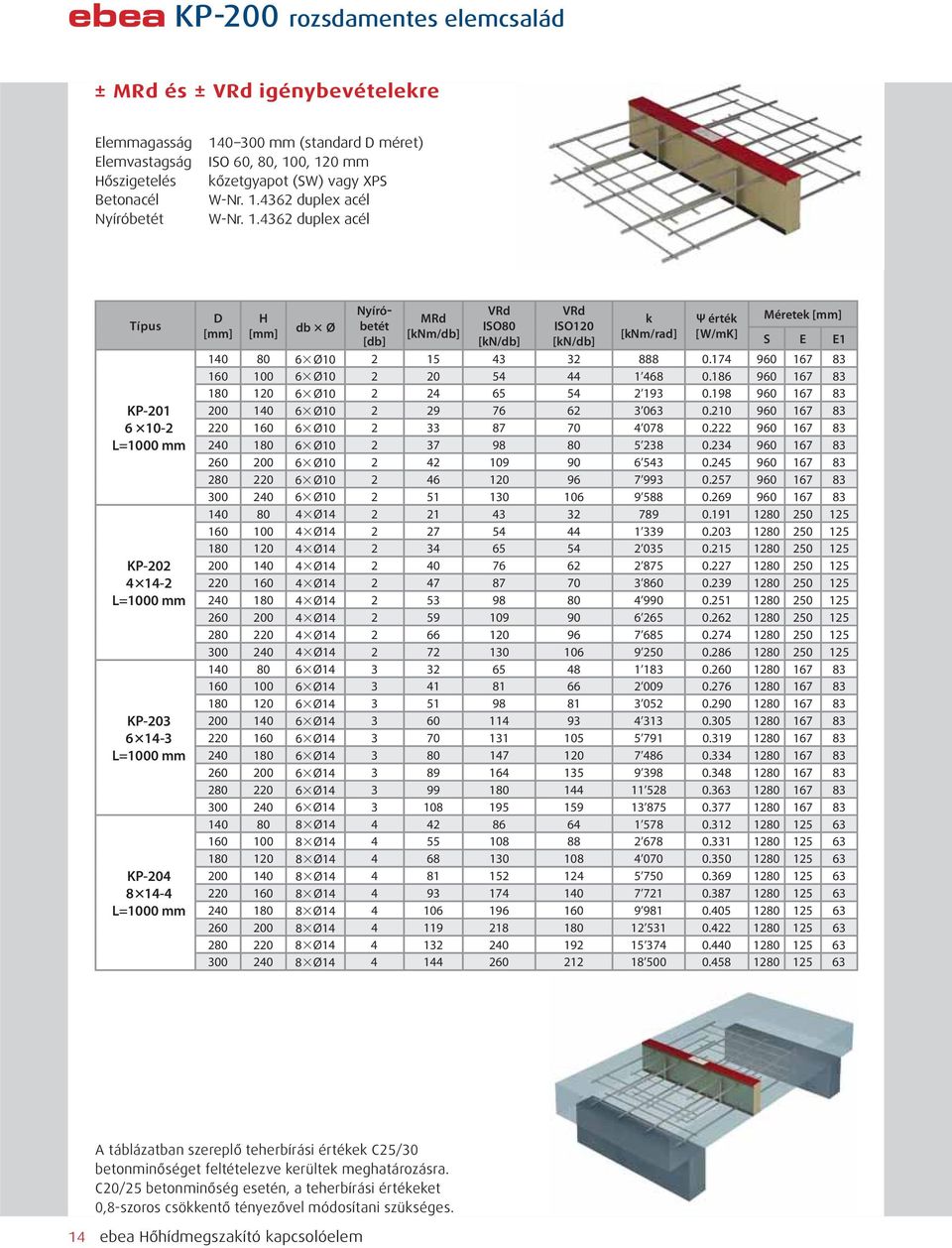

14 ebea KP-200 rozsdamentes elemcsalád ± MRd és ± igénybevételekre Elemmagasság Elemvastagság őszigetelés Betonacél mm (standard méret) ISO 60, 80, 100, 120 mm kőzetgyapot (SW) vagy XPS W-Nr duplex acél W-Nr duplex acél KP KP KP KP db Ø [db] MRd [knm/db] ISO80 ISO120 k [knm/rad] Ψ érték [W/mK] Méretek S E E Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø A táblázatban szereplő teherbírási értékek C25/30 betonminőséget feltételezve kerültek meghatározásra. C20/25 betonminőség esetén, a teherbírási értékeket 0,8-szoros csökkentő tényezővel módosítani szükséges. 14 ebea őhídmegszakító kapcsolóelem

15 ebea KP-200 rozsdamentes elemcsalád Alaprajz úzott/nyomott betonacél ebea őhídmegszakító kapcsolóelem 15

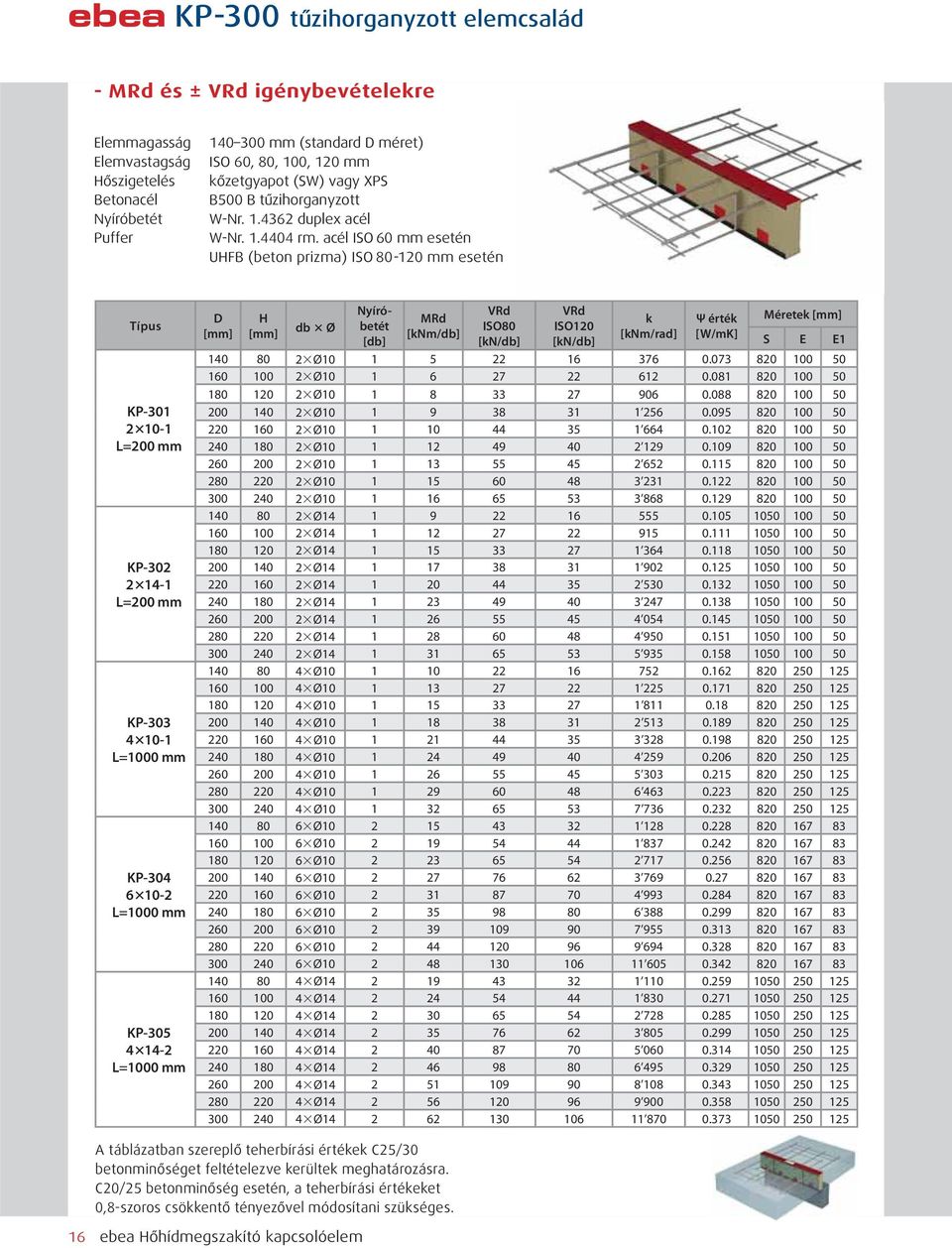

16 ebea KP-300 tűzihorganyzott elemcsalád - MRd és ± igénybevételekre Elemmagasság Elemvastagság őszigetelés Betonacél Puffer mm (standard méret) ISO 60, 80, 100, 120 mm kőzetgyapot (SW) vagy XPS B500 B tűzihorganyzott W-Nr duplex acél W-Nr rm. acél ISO 60 mm esetén UFB (beton prizma) ISO mm esetén KP L=200 mm KP L=200 mm KP KP KP db Ø [db] MRd [knm/db] ISO80 ISO120 k [knm/rad] Ψ érték [W/mK] Méretek S E E Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø A táblázatban szereplő teherbírási értékek C25/30 betonminőséget feltételezve kerültek meghatározásra. C20/25 betonminőség esetén, a teherbírási értékeket 0,8-szoros csökkentő tényezővel módosítani szükséges. 16 ebea őhídmegszakító kapcsolóelem

17 ebea KP-300 tűzihorganyzott elemcsalád KP KP KP KP db Ø [db] MRd [knm/db] ISO80 ISO120 k [knm/rad] Ψ érték [W/mK] Méretek S E E Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Alaprajz úzott betonacél/nyomott pufferek A táblázatban szereplő teherbírási értékek C25/30 betonminőséget feltételezve kerültek meghatározásra. C20/25 betonminőség esetén, a teherbírási értékeket 0,8-szoros csökkentő tényezővel módosítani szükséges. ebea őhídmegszakító kapcsolóelem 17

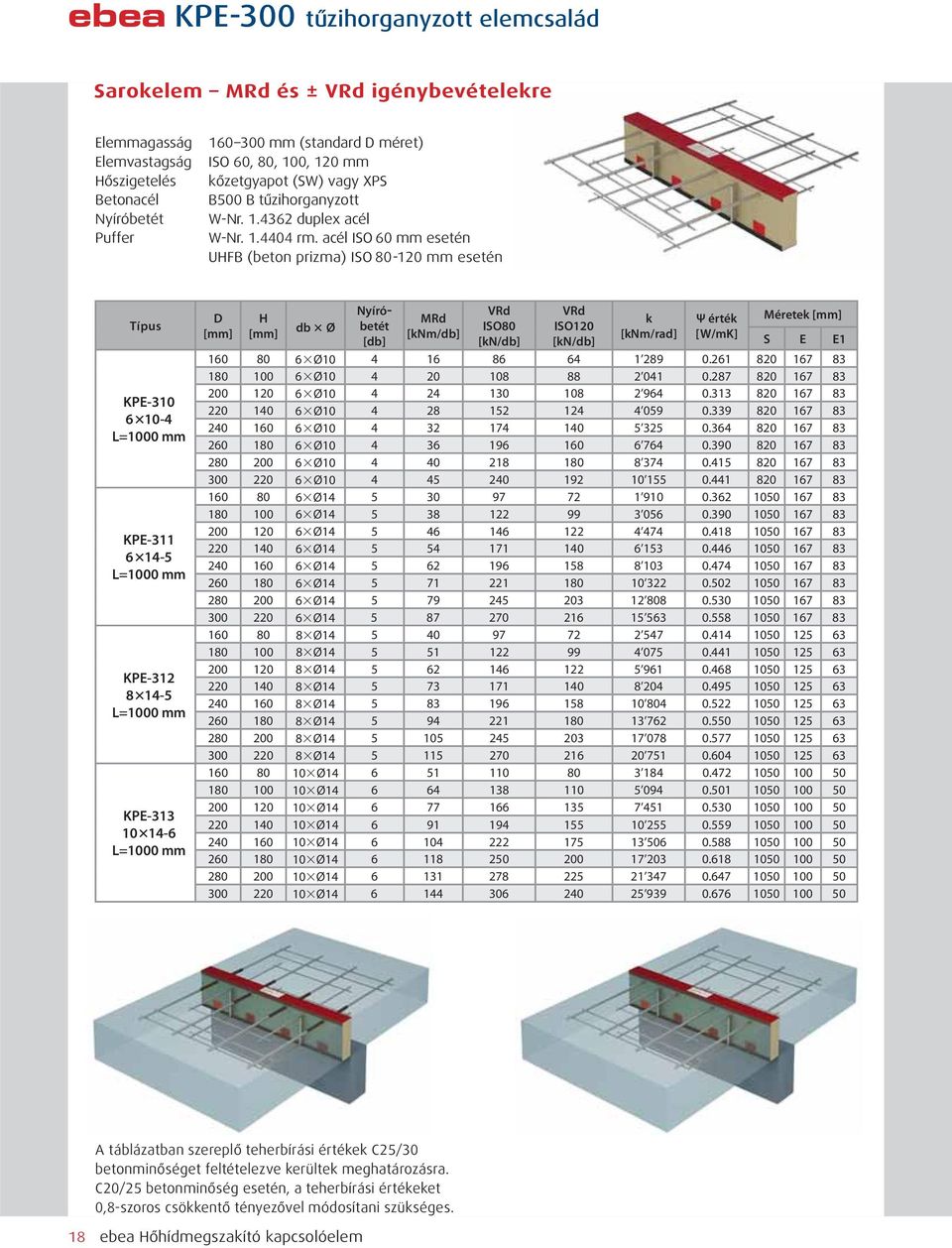

18 ebea KPE-300 tűzihorganyzott elemcsalád Sarokelem MRd és ± igénybevételekreekre Elemmagasság Elemvastagság őszigetelés Betonacél Puffer mm (standard méret) ISO 60, 80, 100, 120 mm kőzetgyapot (SW) vagy XPS B500 B tűzihorganyzott W-Nr duplex acél W-Nr rm. acél ISO 60 mm esetén UFB (beton prizma) ISO mm esetén KPE KPE KPE KPE db Ø [db] MRd [knm/db] ISO80 ISO120 k [knm/rad] Ψ érték [W/mK] Méretek S E E Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø A táblázatban szereplő teherbírási értékek C25/30 betonminőséget feltételezve kerültek meghatározásra. C20/25 betonminőség esetén, a teherbírási értékeket 0,8-szoros csökkentő tényezővel módosítani szükséges. 18 ebea őhídmegszakító kapcsolóelem

19 ebea KPE-300 tűzihorganyzott elemcsalád Alaprajz sarokelem úzott betonacél/nyomott pufferek + szigetelés E E1 S S S11 36 L E1 E E réteg = normál elem 3. réteg = sarokelem ebea őhídmegszakító kapcsolóelem 19

20 ebea KP-400 tűzihorganyzott elemcsalád ± MRd és ± igénybevételekre Elemmagasság Elemvastagság őszigetelés Betonacél mm (standard méret) ISO 60, 80, 100, 120 mm kőzetgyapot (SW) vagy XPS B500 B tűzihorganyzott W-Nr duplex acél KP KP KP KP db Ø [db] MRd [knm/db] ISO 80 ISO 120 k [knm/rad] Ψ érték [W/mK] Méretek S E E Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø A táblázatban szereplő teherbírási értékek C25/30 betonminőséget feltételezve kerültek meghatározásra. C20/25 betonminőség esetén, a teherbírási értékeket 0,8-szoros csökkentő tényezővel módosítani szükséges. 20 ebea őhídmegszakító kapcsolóelem

21 ebea KP-400 tűzihorganyzott elemcsalád Alaprajz úzott/nyomott betonacél ebea őhídmegszakító kapcsolóelem 21

22 ebea KP-500 rozsdamentes elemcsalád ± igénybevételekre Elemmagasság Elemvastagság őszigetelés Betonacél mm (standard méret) ISO 60, 80, 100, 120 mm kőzetgyapot (SW) vagy XPS W-Nr duplex acél W-Nr duplex acél KP-501 L=200 mm KP-502 L=300 mm KP-503 KP-504 [db] ISO80 ISO120 Masse mm S E E / / / / / / / / / / / / / / / / / / A táblázatban szereplő teherbírási értékek C25/30 betonminőséget feltételezve kerültek meghatározásra. C20/25 betonminőség esetén, a teherbírási értékeket 0,8-szoros csökkentő tényezővel módosítani szükséges. 22 ebea őhídmegszakító kapcsolóelem

23 ebea KP-500 rozsdamentes elemcsalád KP-505 KP-506 KP-507 [db] ISO80 ISO120 Masse mm S E E Alaprajz úzott/nyomott betonacél 2 Bügel Ø 8 A táblázatban szereplő teherbírási pro Platte értékek C25/30 betonminőséget feltételezve kerültek meghatározásra. C20/25 betonminőség esetén, a teherbírási értékeket 0,8-szoros csökkentő tényezővel módosítani szükséges. ebea őhídmegszakító kapcsolóelem 23

24 ebea KP-600 rozsdamentes elemcsalád + igénybevételekre Elemmagasság Elemvastagság őszigetelés mm (standard méret) ISO 60, 80 mm kőzetgyapot (SW) vagy XPS W-Nr duplex acél KP-601 L=200 mm KP-602 KP-603 KP-604 Ø [db] Méretek S S11 h E E A táblázatban szereplő teherbírási értékek C25/30 betonminőséget feltételezve kerültek meghatározásra. C20/25 betonminőség esetén, a teherbírási értékeket 0,8-szoros csökkentő tényezővel módosítani szükséges. 24 ebea őhídmegszakító kapcsolóelem

25 ebea KP-600 rozsdamentes elemcsalád KP-605 KP-606 Ø [db] Méretek S S11 h E E Alaprajz E1 Erkélyoldal/födémoldal S S11 80 S11 var. L E1 E E h = 200 mm födémvastagságig 30 S S11 80 var. S11 30 h = 220 mm födémvastagságtól A táblázatban szereplő teherbírási értékek C25/30 betonminőséget feltételezve kerültek meghatározásra. C20/25 betonminőség esetén, a teherbírási értékeket 0,8-szoros csökkentő tényezővel módosítani szükséges. ebea őhídmegszakító kapcsolóelem 25

26 ebea KP-700 rozsdamentes elemcsalád ± MRd és ± igénybevételekre Elemmagasság Elemvastagság őszigetelés U-kengyel mm (standard méret) ISO 60, 80, 100, 120 mm kőzetgyapot (SW), XPS vagy üveghab (FG) W-Nr duplex acél W-Nr duplex acél db Ø [db] MRd S11=120 [knm/db] MRd S11=160 [knm/db] MRd S11=200 [knm/db] ISO 80 ISO 120 NRd MRd=0 [kn] Méretek S S11=120 S11=160 S11=200 E E1 KP L= 200 mm KP L= 1000 mm KP L= 1000 mm KP L= 1000 mm KP L= 1000 mm Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø A táblázatban szereplő teherbírási értékek C25/30 betonminőséget feltételezve kerültek meghatározásra. C20/25 betonminőség esetén, a teherbírási értékeket 0,8-szoros csökkentő tényezővel módosítani szükséges. 26 ebea őhídmegszakító kapcsolóelem

27 ebea KP-700 rozsdamentes elemcsalád Alaprajz U-kengyel Függesztett mellvéd Ráültetett mellvéd vagy falszerkezet Fal födém csatlakozás ebea őhídmegszakító kapcsolóelem 27

28 ebea KP-800 rozsdamentes elemcsalád ± igénybevételekre Szintben eltolt lemezek kapcsolatához Elemmagasság Elemvastagság őszigetelés mm (standard méret) ISO 60, 80 mm kőzetgyapot (SW) vagy XPS W-Nr duplex acél KP-801/110 KP-801/130 KP-801/ 150 KP-802/110 KP-802/130 KP-802/150 KP-803 /110 KP-803/130 KP-803 /150 [db] Méretek S E E A táblázatban szereplő teherbírási értékek C25/30 betonminőséget feltételezve kerültek meghatározásra. C20/25 betonminőség esetén, a teherbírási értékeket 0,8-szoros csökkentő tényezővel módosítani szükséges. 28 ebea őhídmegszakító kapcsolóelem

29 ebea KP-800 rozsdamentes elemcsalád KP-804/110 KP-804/130 KP-804/150 KP-805/110 KP-805/130 KP-805/150 KP-806 /110 KP-806/130 KP-806/ 150 [db] Méretek S E E Alaprajz E1 L E1 E E 1 h1 S io h2 A táblázatban szereplő teherbírási értékek C25/30 betonminőséget feltételezve kerültek meghatározásra. C20/25 betonminőség esetén, a teherbírási értékeket 0,8-szoros csökkentő tényezővel módosítani szükséges. ebea őhídmegszakító kapcsolóelem 29

30 ebea KP-900 rozsdamentes elemcsalád ± MRd és ± igénybevételekre elyszíni betonacél átvezetéssel Elemmagasság Elemvastagság őszigetelés PVC-cső mm (standard méret) ISO 60, 80, 100, 120 mm kőzetgyapot (SW) vagy XPS Ø belső 24 mm Ø külső 36 mm W-Nr duplex acél KP-901 KP-902 KP-903 KP-904 KP-905 [db] MRd [knm/db] 2 7 db helyszíni betonacél Méretek Ø10 Ø12 Ø14 Ø16 S E E A táblázatban szereplő teherbírási értékek C25/30 betonminőséget feltételezve kerültek meghatározásra. C20/25 betonminőség esetén, a teherbírási értékeket 0,8-szoros csökkentő tényezővel módosítani szükséges. 30 ebea őhídmegszakító kapcsolóelem

31 ebea KP-900 rozsdamentes elemcsalád KPE-906 KPE-907 [db] MRd [knm/db] 2 7 db helyszíni betonacél Méretek Ø10 Ø12 Ø14 Ø16 S E E Alaprajz L E1 E E E E E E E Normál elem KP-901 KP réteg S Sarokelem KPE-906 KPE réteg Fontos! A két sorban elhelyezett csillagcsöveken minden esetben betonacélt kell átvezetni. A PVC-csöveket tilos szabadon hagyni! A táblázatban megadott teherbírási értékek kizárólag azonos keresztmetszetű, alul és felül átvezetett vasalás esetén vehetők figyelembe. Az alkalmazott betonacél szükséges minősége: B500 B S A táblázatban szereplő teherbírási értékek C25/30 betonminőséget feltételezve kerültek meghatározásra. C20/25 betonminőség esetén, a teherbírási értékeket 0,8-szoros csökkentő tényezővel módosítani szükséges. ebea őhídmegszakító kapcsolóelem 31
