Tetőszigetelések 3. Épületszerkezettan 4
|
|
- Árpád Dobos
- 5 évvel ezelőtt
- Látták:
Átírás
1 Tetőszigetelések 3. Épületszerkezettan 4
2 Tetők rétegei vízszigetelés hőszigetelés teherhordó szerkezet
3 Tetők rétegei - lejtésképzés hőszigetelés lejtésképzés valamennyi tetősíkon lejtéskorrekció vonalra lejtést pontra lejtéssé polisztirol hab poliuretán hab kőzetgyapot habüveg
4 Tetők rétegei - lejtésképzés azonos hajlásszögű síkokkal eltérő hajlásszögű síkokkal sok veszteség
5 Tetők rétegei - lejtésképzés Lejtéskorrekció változó vastagságra szabott hőszigeteléssel polisztirol és poliuretán hab, bazaltgyapot, habüveg
6
7 Tetők rétegei - hőszigetelés hőszigetelés feladata energetika: komfortérzet: fűtési hőveszteség csökkentése hőmérséklet, páratartalom, stb. szerkezetvédelem:tartószerkezetek hőterhelés csökkentése felületi és szerkezeten belüli páralecsapódás megakadályozása
8 Tetők rétegei - hőszigetelés U érték hőátbocsátási tényező U = 1 α i 1 Σ d λ α e ( W/m 2 K ) λ (anyagjellemző): hővezetési tényező
9 Expandált polisztirol hab
10 Szerkezet hőterhelése Kétoldali hőszigetelés
11 Szerkezet hőterhelése Belső hőszigetelés
12 Szerkezet hőterhelése Külső hőszigetelés

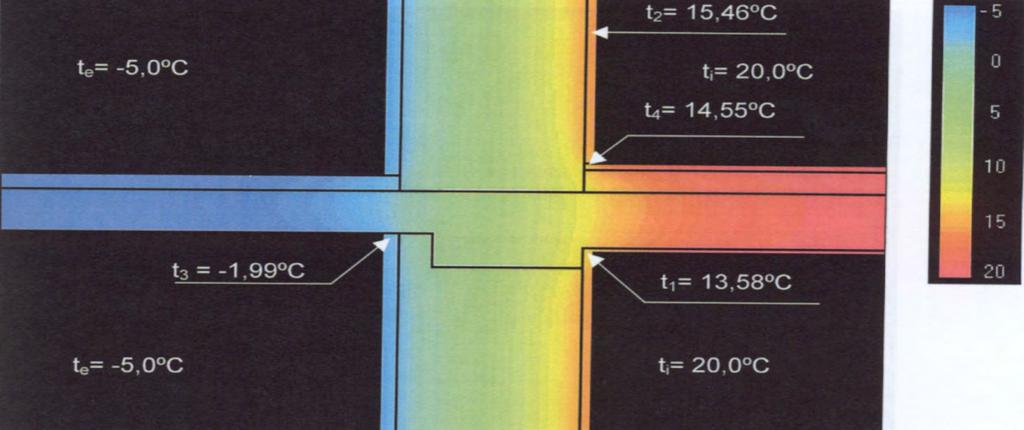

13 Szerkezetek hőhidassága kifutó vasbeton konzol hőhídmegszakító
14
15 Tetőszerkezetek hőhidassága A kőzetgyapot beépítési esetei Beépített kőzetgyapot Fémcsavarrögzítésből adódó átlagos 10 % felületen kupola beépítésével További hőhídhatások esetén A kőzetgyapot hővezetési tényezője (W/mK) 10 cm kőzetgyapot hőszigetelésű tető hőátbocsátási tényezője (W/m 2 K) 0,035 0,33 0,044 0,41 0,066 0,60 0,089 0,79 0,103 0,90
16 Tetőszerkezetek hőhidassága A hőhidas kőzetgyapot hővezetési tényezője λ h (W/mK) a rögzítőcsavar átmérője (mm) A csavarok darabszáma (db/m 2 ) ,052 0,056 0, ,039 0,066 0, ,067 0,078 0,090
17 Hőszigetelések lépésállósága
18 Tetők rétegei hőszigetelés kőzetgyapot tömörített felső felülettel
19 Tetők rétegei - hőszigetelés
20
21 Tetők rétegei - hőszigetelés habüveg
22 Tetők rétegei - hőszigetelés habüveg kompakt tető
23 Tetők rétegei - hőszigetelés műanyag habot egy rétegben ne! műanyag hab lépcsős ütközőhézaggal műanyag hab két rétegben
24 A legkisebb hőszigetelés vastagságok trapézlemezen
25 Tetők rétegei - hőszigetelés fordított tető
26 Tetők rétegei - hőszigetelés csapadékvíz szigetelés hőterhelése fordított tetőben
27

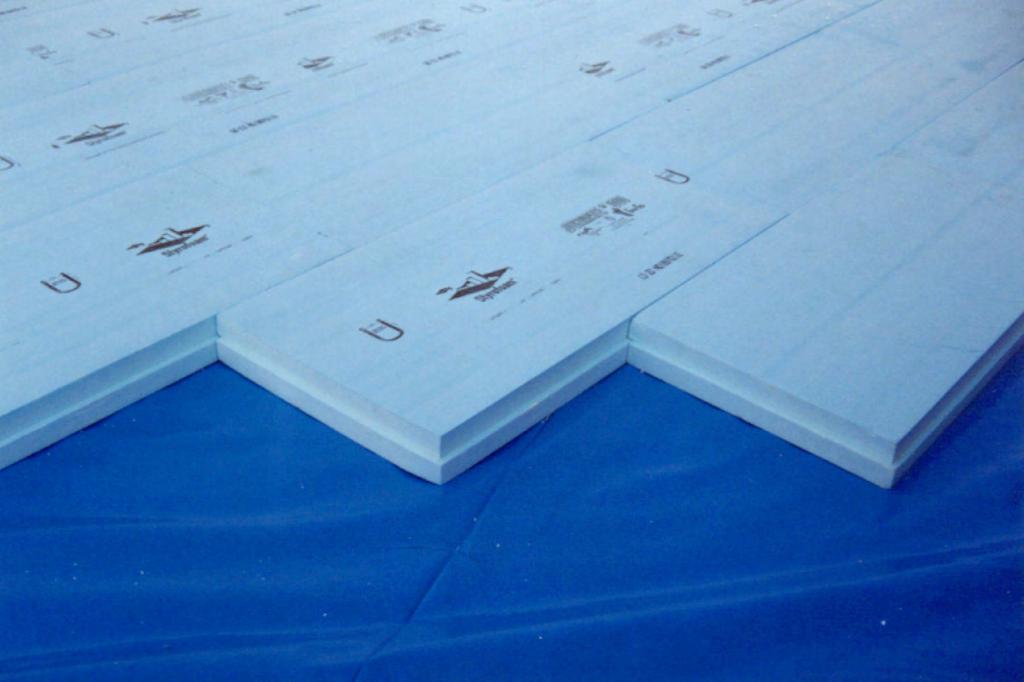

28 Tetők rétegei - hőszigetelés extrudált polisztirolhab nedvességfelvétele

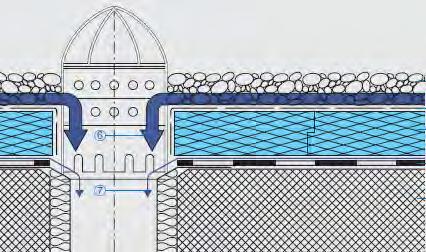

29 fordított tető jellegzetes vízelvezetése
30 állandó, kevés csapadék
31
32 rendszersaját műanyag fátyol, vízelvezető tulajdonsággal
33 fordított rétegrend: a vízszigetelés anyaghasználata elv: mindent mindennel meg lehet oldani, de kérdés, hogy milyen áron? leplesített szigetelés: az aláfolyás veszélye (Hinterläufigkeit) teljes felületen leragasztott szigetelés: nagyobb biztonság, a beázási tünet a hibahely környezetében marad
34
35
36 az alátétfilc kicsapódási és vízvezető közeg
37
38 extrudált polisztirol hab csak kiszellőzést biztosító módon gátolt kiszellőzés esetén % vízfelvétel
39
40
41
42
43 Tetők rétegei kiegészítő rétegek Lejtés! lejtést adó réteg felületvédelem gőznyomás kiegyenlítő elválasztó párazáró csapadékvíz szigetelés közvetlen aljzata
44 Tetők rétegei csapadékvíz szigetelés közvetlen aljzata aljzattal szemben támasztott követelmények megfelelő lejtés felületi minőség ( tiszta, sima, fészkektől és kiálló szemcséktől mentes ) tervezett mértékben dilatált lépésálló, szilárd forma- és alaktartó, térfogatállandó
45 Tetők rétegei csapadékvíz szigetelés közvetlen aljzata aljzattal szemben támasztott kiegészítő követelmények ragasztott szigetelés esetén tiszta felület pormentes felület megfelelő hőmérsékletű kellősített legyen
46 Tetők rétegei kiegészítő rétegek Lejtés! lejtést adó réteg felületvédelem gőznyomás kiegyenlítő elválasztó párazáró csapadékvíz szigetelés közvetlen aljzata
47 Tetők rétegei kiegészítő rétegek Lejtés! lejtést adó réteg felületvédelem gőznyomás kiegyenlítő elválasztó párazáró csapadékvíz szigetelés közvetlen aljzata
48
49
50 Történeti áttekintés
51 hagyományos lélegző elven párazáró párazáró + p.nyom. kiegy. párazáró + p.nyom. kiegy. + gőznyom. kiegy. lélegző
52 hagyományos, szellőző tető
53 kiszellőztetés nélküli tető
54
55
56
57
58 páranyomás elvezetés
59 pára- és gőznyomás elvezetés
60 hagyományos, kavicsolt perforált bitumenes lemez
61 hagyományos lélegző elven párazáró párazáró + p.nyom. kiegy. párazáró + p.nyom. kiegy. + gőznyom. kiegy. lélegző
62 fordított tető csapadékvíz szigetelés = párazáró réteg befelé szellőzik feltétel : 2,5 kn/m2 felülettömeg R = 0,15 m2k/w
63 Köszönöm a mai figyelmet.
