1 ÉPÜLETSZIGETELÉS Horváthné Pintér Judit okl. építészmérnök, okl. épületszigetelő szakmérnök Pintér & Laczkovits Épületszigetelő Szakmérnök Bt.

2 HŐSZIGETELT ÉPÜLETSZERKEZETEK 29 féle szerkezet 16 féle hőszigetelő anyag

3 Hőszigetelés MIÉRT? Állagvédelem Energiatakarékosság Komfortérzet Környezetvédelem HOL? Kívül!!! HOGYAN? MIVEL? Egyenletes vastagságban, megszakítás nélkül. Egyhéjú szerkezet zártcellás anyaggal Kéthéjú átszellőztetett szerkezet nyitott, szálas anyaggal

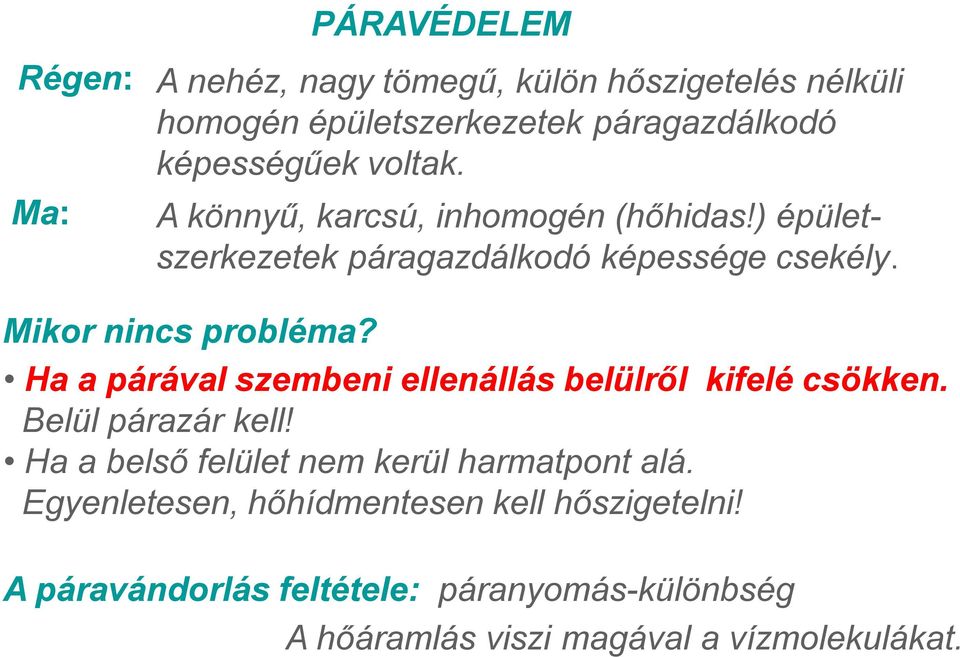

4 PÁRAVÉDELEM Régen: A nehéz, nagy tömegű, külön hőszigetelés nélküli homogén épületszerkezetek páragazdálkodó képességűek voltak. Ma: A könnyű, karcsú, inhomogén (hőhidas!) épületszerkezetek páragazdálkodó képessége csekély. Mikor nincs probléma? Ha a párával szembeni ellenállás belülről kifelé csökken. Belül párazár kell! Ha a belső felület nem kerül harmatpont alá. Egyenletesen, hőhídmentesen kell hőszigetelni! A páravándorlás feltétele: páranyomás-különbség A hőáramlás viszi magával a vízmolekulákat.

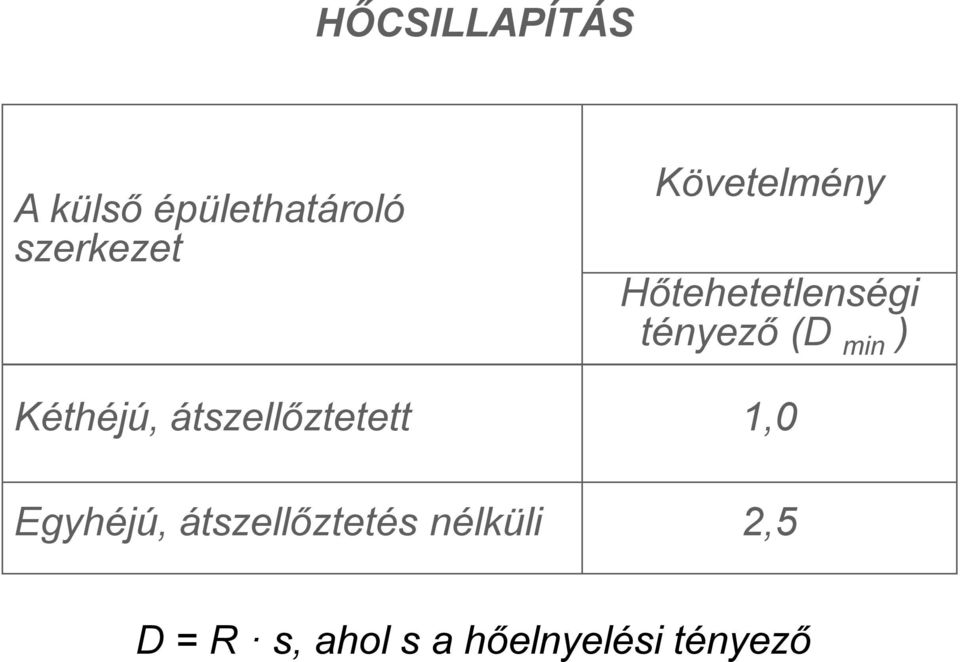

5 HŐCSILLAPÍTÁS A külső épülethatároló szerkezet Követelmény Hőtehetetlenségi tényező (D min ) Kéthéjú, átszellőztetett 1,0 Egyhéjú, átszellőztetés nélküli 2,5 D = R s, ahol s a hőelnyelési tényező

6 HŐSZIGETELŐ ANYAGOK

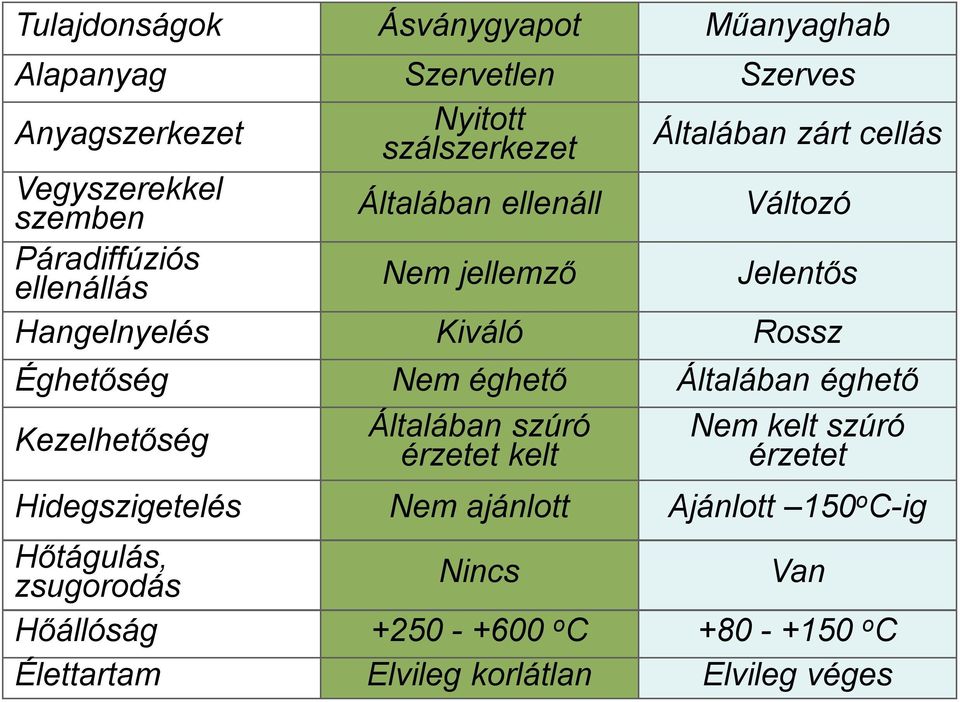

7 Tulajdonságok Ásványgyapot Műanyaghab Alapanyag Szervetlen Szerves Anyagszerkezet Nyitott szálszerkezet Általában zárt cellás Vegyszerekkel szemben Általában ellenáll Változó Páradiffúziós ellenállás Nem jellemző Jelentős Hangelnyelés Kiváló Rossz Éghetőség Nem éghető Általában éghető Kezelhetőség Általában szúró érzetet kelt Nem kelt szúró érzetet Hidegszigetelés Nem ajánlott Ajánlott 150 o C-ig Hőtágulás, zsugorodás Nincs Van Hőállóság o C o C Élettartam Elvileg korlátlan Elvileg véges

8 HŐVEZETÉSI TÉNYEZŐ Hőterjedés: hővezetés, hőáramlás, hősugárzás A hőterjedés feltétele: hőmérséklet-különbség Hővezetési tényező: (W/mK) laboratóriumban mért deklarált beépítési

9 HŐVEZETÉSI TÉNYEZŐK Építőanyagok D (W/mK) Üveggyapot 0,033 0,042 Kőzetgyapot 0,033 0,040 EPS expandált polisztirolhab 0,035 0,048 XPS extrudált polisztirolhab 0,032 0,040 PUR, PIR hab 0,019 0,025 Fa (5 x) 0,20 Fagyapot, habcement 0,08 0,10 Pórusbeton 0,13 0,15 Pórusos tégla (5 x) 0,20 Tömör tégla 0,80 Beton 1,30 Vasbeton (40 x ) 1,60 Acél (1500 x) 58 Alumínium (5000 x) 200

10 HŐVEZETÉSI TÉNYEZŐ kőzetgyapot üveggyapot D hővezetési tényező (W/mK) laboratóriumban mérve testsűrűség kg/m 3

11 HŐVEZETÉSI TÉNYEZŐ EPS expandált polisztirolhab D hővezetési tényező (W/mK) laboratóriumban mérve 0,040 0,035 testsűrűség kg/m 3

12 HŐVEZETÉSI TÉNYEZŐ XPS extrudált polisztirolhab D hővezetési tényező (W/mK) vastagság

13 HŐSZIGETELÉS, HŐÁTBOCSÁTÁSI TÉNYEZŐ Hővezetési ellenállás: R = d (m 2 K/W) Összes hővezetési ellenállás R = R i + R 1 + R 2 + R R e (m 2 K/W) Hőátbocsátási tényező: 1 U = (k) = (W/m 2 K) Σ R

14 Egyenértékű hővezetési tényező Kőzetgyapot Mechanikai rögzítés e = kő A kő + mech A mech A kő + A mech

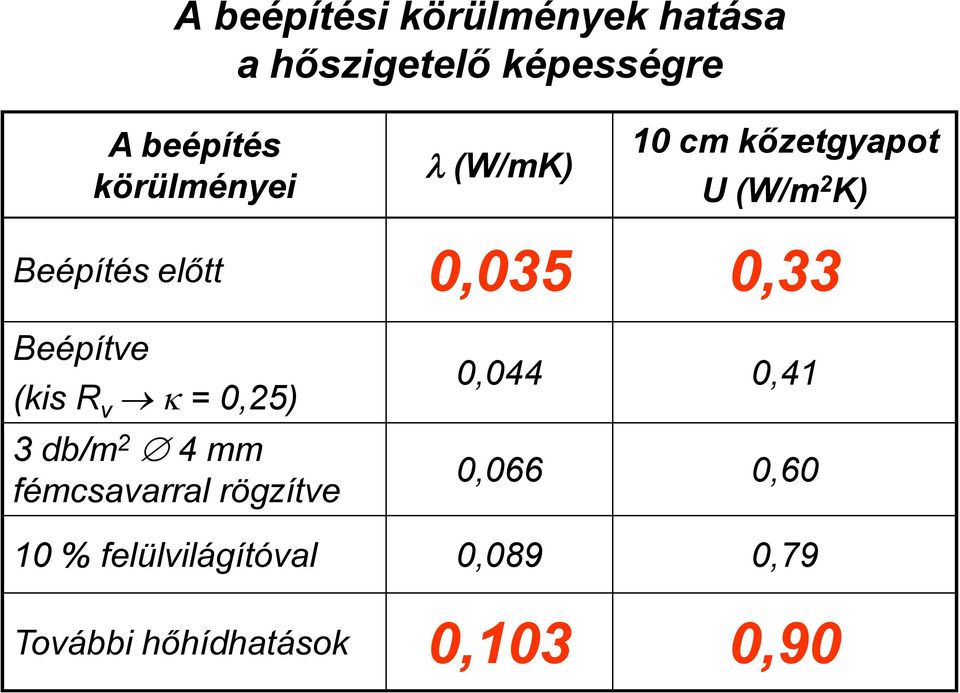

15 A beépítési körülmények hatása a hőszigetelő képességre A beépítés körülményei (W/mK) 10 cm kőzetgyapot U (W/m 2 K) Beépítés előtt 0,035 0,33 Beépítve (kis R v = 0,25) 3 db/m 2 4 mm fémcsavarral rögzítve 0,044 0,41 0,066 0,60 10 % felülvilágítóval 0,089 0,79 További hőhídhatások 0,103 0,90

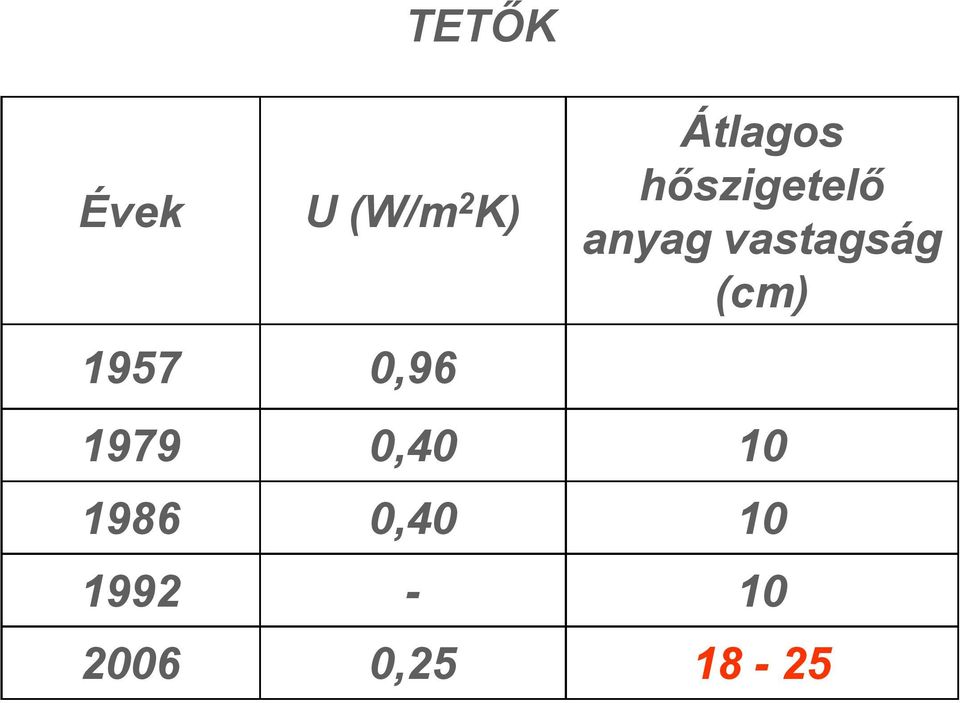

16 Évek U (W/m 2 K) ,96 TETŐK Átlagos hőszigetelő anyag vastagság (cm) , , ,

17 HALMOZOTTAN HÁTRÁNYOS HELYZET A szarufa között átszellőztetett légréteg (romlás 30 %!!!) termék (W/mK) (W/mK) A faszerkezet osztása (cm) üveggyapot Átszellőztetett szélessége (cm) romlás (%) MK-KF 0,034 0,044 0,054 0,053 0, ,064 0,061 0, UNI 0,039 0,051 0,060 0,059 0, ,070 0,068 0,

18 A TETŐSZERKEZET RÉGEN Tetőfedés Bramac fólia 5 cm légréteg 10 cm laza szálas anyag hőszigetelés Mezőgazdasági PE fólia Belső burkolat

19 A TETŐSZERKEZET RÉGEN 10 cm hőszigetelés Hőszigetelés Páratechnika Hőcsillapítás U = 0,56 W/m 2 K PE fólia tönkremegy D = 0,8 1,2 alacsony Magas hőveszteség fűtés Páralecsapódás, penész gutaütés

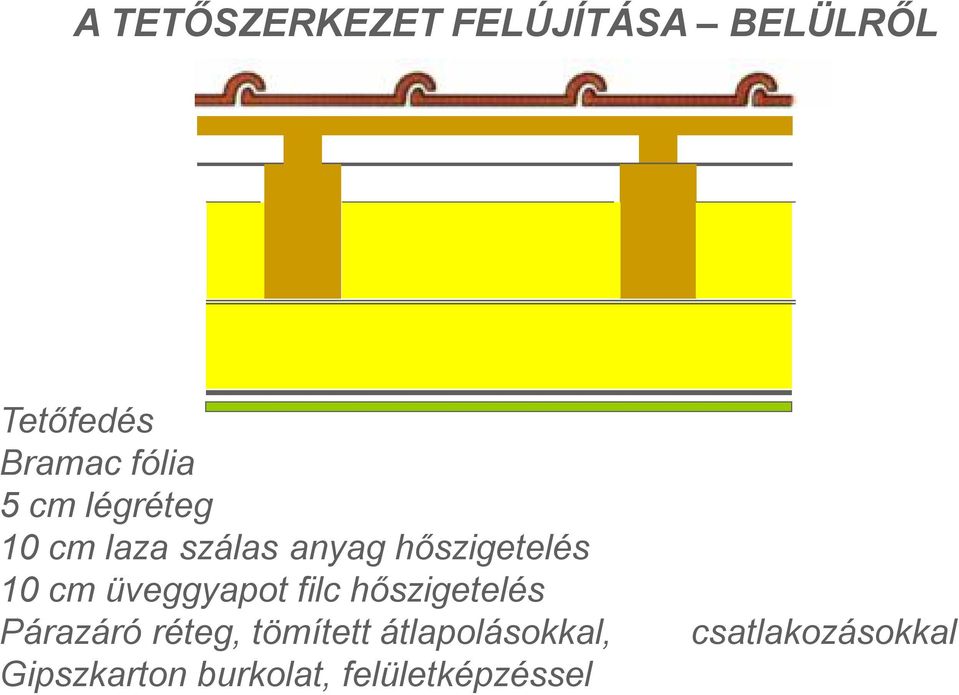

20 A TETŐSZERKEZET FELÚJÍTÁSA BELÜLRŐL Tetőfedés Bramac fólia 5 cm légréteg 10 cm laza szálas anyag hőszigetelés 10 cm üveggyapot filc hőszigetelés Párazáró réteg, tömített átlapolásokkal, Gipszkarton burkolat, felületképzéssel csatlakozásokkal

21 A TETŐSZERKEZET FELÚJÍTÁSA BELÜLRŐL 20 cm hőszigetelés Hőszigetelés Páratechnika U = 0,23 W/m 2 K tömített klímafólia A hőveszteség a réginek 41 %- a Nincs páralecsapódás Hőcsillapítás D = 1,2 2,4 80 % javulás

22 A TETŐSZERKEZET 2006-tól Tetőfedés páraáteresztő, vízzáró réteg 16 cm üveggyapot filc hőszigetelés 10 cm üveggyapot filc hőszigetelés Páragazdálkodó (vagy párazáró) réteg, tömített átlapolásokkal, csatlakozásokkal Gipszkarton burkolat

23 A TETŐSZERKEZET 2006-tól 25 cm üveggyapot hőszigetelés Hőszigetelés Páratechnika U = 0,20 W/m 2 K párazáró fólia A hőveszteség a mainak 36 %-a Nincs páralecsapódás Hőcsillapítás D = 2,3 2,5 140 % javulás

24 Hézag nélküli szigetelés Nem hasznosított padlásterek Nagyon rugalmas Páradiffúzióval szemben nyitott Nem éghető NEMJÁRHATÓ PADLÁSFÖDÉM

25 NEMJÁRHATÓ PADLÁSFÖDÉM páraáteresztő, póruszáró fólia üveg- vagy kőzetgyapot hőszigetelés padlásfödém

26 JÁRHATÓ PADLÁSFÖDÉM Fa födémszerkezeteknél a párnafák között 40 cm belméret esetén A födémszerkezet hőszigetelését és egyben a léghanggátlását is biztosítja.

27 Belső oldali hőszigetelés K B K B K B

28 KÜLSŐ FALAK Évek U (W/m 2 K) Átlagos hőszigetelő anyag vastagság (cm) , , , ,

29 SZERELT BURKOLAT kettős faváz, így a váz hőhídmentes, vonalmenti hőhíd pontszerűvé válik, a favázak 60 cm belmérettel szerelhetők, nincs szabási veszteség póruszáró kasírozással az üveggyapot megtartja a gyártási λ D értékét hőhídmentes befeszülő tárcsákkal rögzíthetők.

30 VAKOLT EXPANDÁLT POLISZTIROLHAB LEMEZ foltszerű, sávos ragasztás, mechanikai rögzítés, zárt cellaszerkezetű, a hőszigetelő rendszer páradiffúziós ellenállással rendelkezik (a polisztirolhab, a vékonyvakolat) ALKALMAZÁS A nagy testsűrűségű, kevésbé páraáteresztő külső falaknál. Mindig szükséges páratechnikai ellenőrzés!

31 VAKOLT KŐZETGYAPOT Kőzetgyapot lamella D = 0,042 W/mK teljes felületi ragasztás, mechanikai rögzítés Kőzetgyapot lemez D = 0,039 W/mK foltszerű, sávos ragasztás, mechanikai rögzítés

32 VAKOLT KŐZETGYAPOT TULAJDONSÁGOK a kőzetgyapot nyitott szálszerkezetű, a hőszigetelő rendszer páraáteresztő (a kőzetgyapot, a ragasztóhabarcs, a vakolat), tűzálló, hangelnyelő, javul a hőcsillapítás, magassági korlátozás nincs. ALKALMAZÁS Mindenféle külső falszerkezetnél, különösen pórusos könnyűbeton, vagy üreges tégla falaknál. Páratechnikai ellenőrzésre nincs szükség.

33 ISOGIPS BELSŐ OLDALI HŐSZIGETELÉS A teljes vastagság: 5,5 cm.

34 KÜLSŐ FALAK kb. 80 különböző típusú, méretű külső fal U = 0,25 2,00 W/m 2 K U (W/m 2 K) Külső falak + ISOGIPS Javulás (%) 0,70 2,00 0,40 0,

35 A hőhidak hatása Hőhidat alkotnak azok az épületszerkezeti csomópontok, amelyekben többdimenziós hőáramok alakulnak ki. A hőhidak belső felületi hőmérséklete a hatátolószerkezet hőhídmentes, általános felületének hőmérsékleténél lényegesen kisebb is lehet, ami a szerkezet állapotát, használati értékét rontja, akár veszélyeztetheti is, hiszen ezeken a helyeken páralecsapódással, elszíneződéssel vagy más elváltozással is számolni kell. A hőhidak típusai : anyag szerinti, forma szerinti, anyag és forma szerinti.

36

37 HŐHIDAK koszorúk, áthidalók, pillérek XPS D = 0,031 0,040 W/mK, nem vesz fel vizet, érdesített felületű (bennmaradó zsaluzat, vakolhatóság), alkalmazásával nő a belső felületi hőmérséklet, nem várható páralecsapódás, penészesedés.

38 ÖKÖLSZABÁLY A hőhidak megszűntetésére a megfelelő vastagságú hőszigetelést a hőhidat alkotó szerkezet vastagságának háromszorosa hosszon feltétlenül szükséges beépíteni. A legjobb megoldás az extrudált polisztirolhab mert jó hőszigetelő képességű, mert bentmaradó zsaluzatként alkalmazható, mert kellően merev, mert a beton jól tapad hozzá, mert nem vesz fel vizet, mert kívülről vakolható.

39 HŐHIDAK vasbeton erkélylemez Az erkély a homlokzat része. Felső oldali hőszigetelés: EPS, XPS Alsó oldali hőszigetelés: EPS A hőszigetelések révén nő a belső felületi hőmérséklet, nem lesz páralecsapódás, penészesedés. Nem jeleníthető meg a kép. Lehet, hogy nincs elegendő memória a megnyitásához, de az sem kizárt, hogy sérült a kép. Indítsa újra a számítógépet, és nyissa meg újból a fájlt. Ha továbbra is a piros x ikon jelenik meg, törölje a képet, és szúrja be ismét.

40 Fűtetlen Fűtött

41 Szabadon álló átlagos családiház Fűtési hőszükséglet (kwh/m 2 a) Energiaszükséglet (fűtőolaj l/m 2 ) Régi, hőszigetelés nélküli épület Gyengén hőszigetelt épület Alacsony energiafogyasztású épület Passzívház ,5 CO 2 kibocsátás Külső fal 1,3 0,40 0,20 0,13 U Tető 0,9 0,22 0,15 0,10 Ablak 5,10 (1) 2,80 (2) 1,10 (2) 0,80 (3)

42 U KÖVETELMÉNYEK Épülethatároló szerkezetek szeptember 1. U min (W/m 2 K) Passzívház tető 0,25 külső fal 0,45 0,15 nyílászáró fa, pvc 1,60 fém 2,00 < 0,5 m 2 2,50 0,80

43 d U hőszigetelés vastagsága (cm) U hőátbocsátási tényező (W/m 2 K) 10 0, , , , , , ,10

44 Alacsony hajlású tető, vagy LAPOSTETŐ lejtés: 8 % 2 % alatt nem!

45 Alaprétegrend Csapadékvíz-szigetelés Hőszigetelés Teherhordó födém tetőszigetelés Kiegészítő rétegek felületvédelem, fényvédelem, burkolatok, leterhelés elválasztó réteg, gőznyomás-kiegyenlítő réteg páratechnikai réteg, alátétréteg lejtést adó réteg

46 A lapostetők csoportosítása A használat szerint A szerkezeti felépítés szerint Nemjárható tető Hasznosított tető Terasztető Parkolótető Zöldtető Kéthéjú lapostető (átszellőztetett tető) (hidegtető) Egyhéjú tető (átszellőzés nélküli tető) (melegtető) Egyenes rétegrendű Fordított rétegrendű

47 KÉTHÉJÚ (HIDEG)TETŐ Csapadékvíz-szigetelés Felső héj Átszellőző légréteg Hőszigetelés Alsó héj teherhordó födém

48 Egyenes rétegrendű tető Csapadékvíz-szigetelés Hőszigetelés (EPS, szálasanyag) Páratechnikai réteg Lejtést adó réteg Teherhordó födém

49 Fordított rétegrendű tető Leterhelés Szűrőtéteg Hőszigetelés csak XPS Csapadékvíz-szigetelés Lejtést adó réteg Teherhordó födém

50 Terasztető - fordított rétegrend Szárazon rakott burkolat zúzalék ágyazaton nincs felfagyás! Szűrőtéteg Hőszigetelés csak XPS Csapadékvíz-szigetelés Lejtést adó réteg Teherhordó födém

51 Nem jeleníthető meg a kép. Lehet, hogy nincs elegendő memória a megnyitásához, de az sem kizárt, hogy sérült a kép. Indítsa újra a számítógépet, és nyissa meg újból a fájlt. Ha továbbra is a piros x ikon jelenik meg, törölje a képet, és szúrja be ismét. Terasztető - egyenes rétegrend Fagyálló lapburkolat, ragasztó, fugázó Bevonatszigetelés Aljzatbeton lejtésképzés Hőszigetelés + technológiai szigetelés Páratechnikai réteg Teherhordó födém

52 Parkolótető - fordított rétegrend Vasalt aljzatbeton zúzalék ágyazaton Szűrőtéteg Hőszigetelés csak XPS Csapadékvíz-szigetelés Lejtést adó réteg Teherhordó födém személyautó teherautó tűzoltó autó statikus és dinamikus terhelés közvetlen lebetonozás tilos

53 Extenzív zöldtető - fordított rétegrend Ültetőközeg Szűrőtéteg Vízmegtartó szivárgóréteg Hőszigetelés csak XPS Csapadékvíz-szigetelés gyökérálló Lejtést adó réteg Teherhordó födém

54 Intenzív zöldtető - fordított rétegrend Ültetőközeg Szűrőtéteg Vízelvezető szivárgóréteg Hőszigetelés csak XPS Csapadékvíz-szigetelés gyökérálló Lejtést adó réteg Teherhordó födém terheléstől függően, kiegészítő hőszigetelés, kertészbiztos tető
