Hőszigetelések anyagainak helyes megválasztása

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Hőszigetelések anyagainak helyes megválasztása"

Irma Júlia Balázsné
8 évvel ezelőtt
Látták:

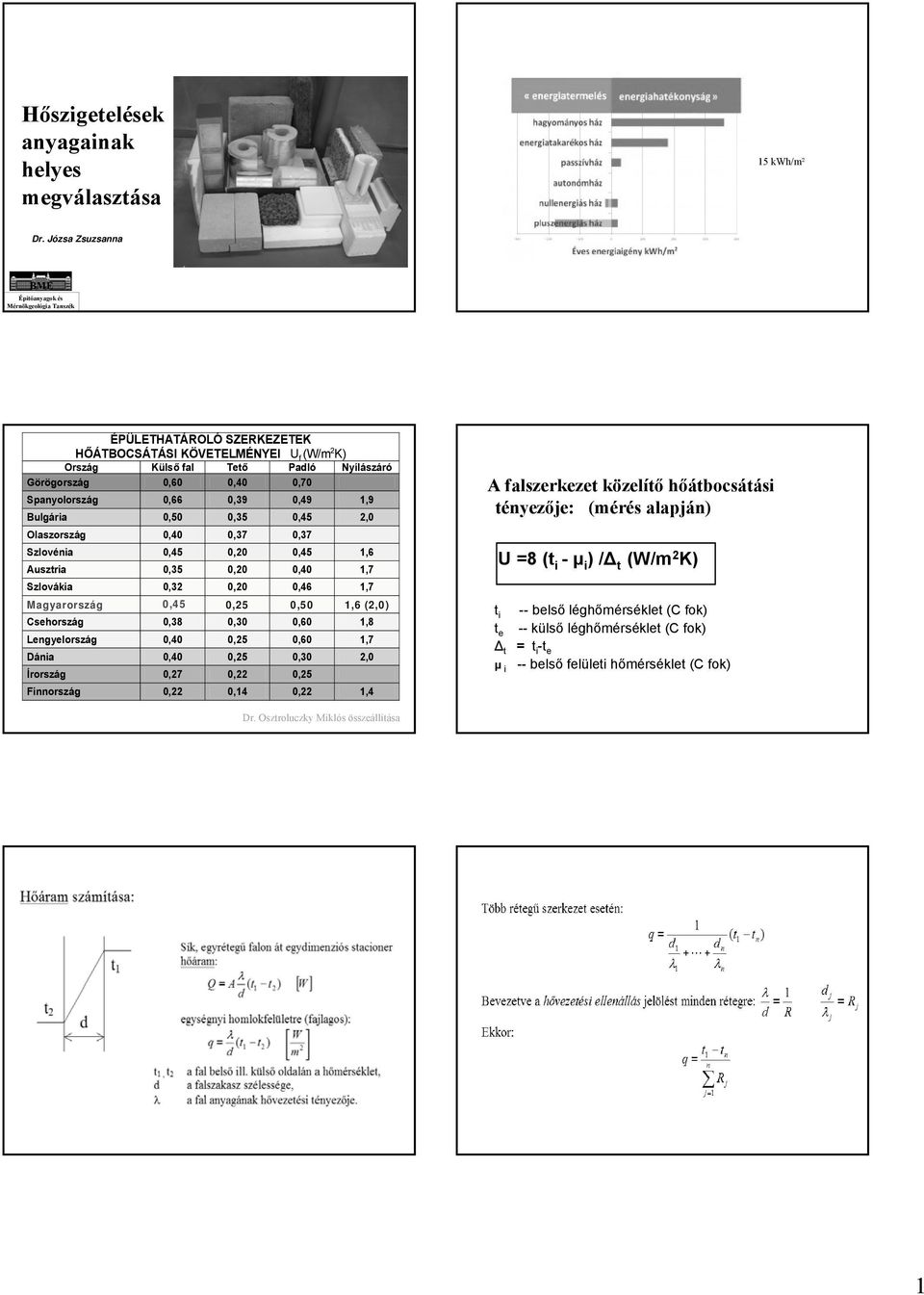

1 Hőszigetelések anyagainak helyes megválasztása 5 kwh/m² Dr. Józsa Zsuzsanna BME Építőanyagok és Mérnökgeológia Tanszék ÉPÜLETHATÁROLÓ SZERKEZETEK HŐÁTBOCSÁTÁSI KÖVETELMÉNYEI U f (W/m 2 K) Ország Külső fal Tető Padló Nyílászáró Görögország 0,60 0,40 0,70 Spanyolország 0,66 0,39 0,49,9 Bulgária 0,50 0,35 0,45 2,0 Olaszország 0,40 0,37 0,37 Szlovénia 0,45 0,20 0,45,6 Ausztria 0,35 0,20 0,40,7 Szlovákia 0,32 0,20 0,46,7 Magyarország 0,45 0,25 0,50,6 (2,0) Csehország 0,38 0,30 0,60,8 Lengyelország 0,40 0,25 0,60,7 Dánia 0,40 0,25 0,30 2,0 Írország 0,27 0,22 0,25 Finnország 0,22 0,4 0,22,4 A falszerkezet közelítő hőátbocsátási tényezője: (mérés alapján) U=8 (t i - μ i ) /Δ t (W/m 2 K) t i t e Δ t μ i -- belső léghőmérséklet (C fok) -- külső léghőmérséklet (C fok) = t i -t e -- belső felületi hőmérséklet (C fok) Dr. Osztroluczky Miklós összeállítása

Spanyolország 0,66 0,39 0,49,9 Bulgária 0,50 0,35 0,45 2,0 Olaszország 0,40 0,37 0,37 Szlovénia 0,45 0,20 0,45,6 Ausztria 0,35 0,20 0,40,7 Szlovákia 0,32 0,20 0,46,7 Magyarország 0,45 0,25 0,50,6

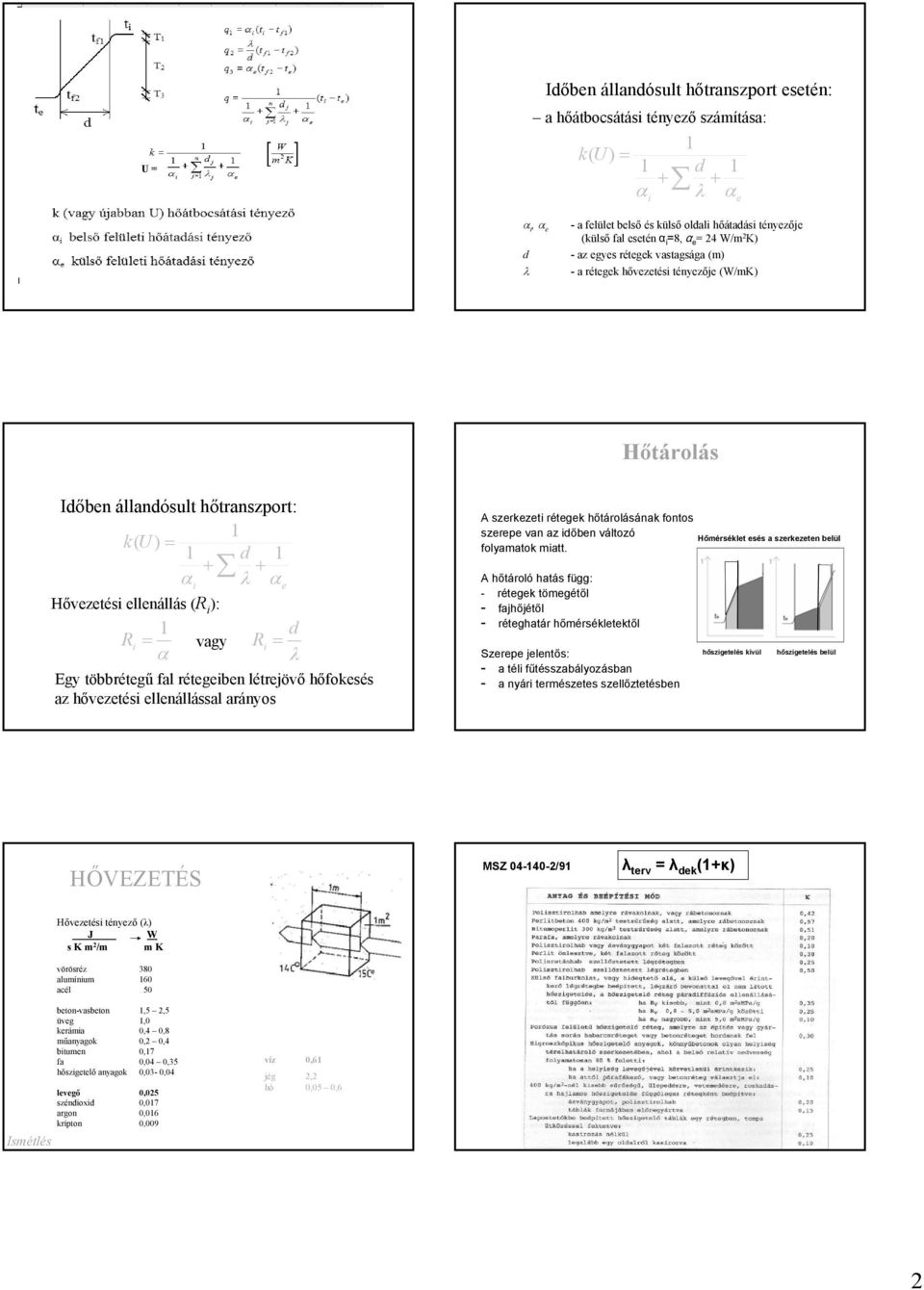

2 U = Időben állandósult hőtranszport esetén: a hőátbocsátási tényező számítása: k( U ) = + α i d + λ α e α i, α e d λ - a felület belső és külső oldali hőátadási tényezője (külső fal esetén α i =8, α e = 24 W/m 2 K) - az egyes rétegek vastagsága (m) - a rétegek hővezetési tényezője (W/mK) Hőtárolás Időben állandósult hőtranszport: k( U ) = d + + α λ α Hővezetési ellenállás (R i ): R i = vagy α i e d R i = λ Egy többrétegű fal rétegeiben létrejövő hőfokesés az hővezetési ellenállással arányos A szerkezeti rétegek hőtárolásának fontos szerepe van az időben változó folyamatok miatt. A hőtároló hatás függ: - rétegek tömegétől - fajhőjétől - réteghatár hőmérsékletektől Szerepe jelentős: - a téli fűtésszabályozásban - a nyári természetes szellőztetésben Hőmérséklet esés a szerkezeten belül hőszigetelés kívül hőszigetelés belül HŐVEZETÉS MSZ /9 λ terv = λ dek (+κ) Hővezetési tényező (λ) J W s K m 2 /m m K vörösréz 380 alumínium 60 acél 50 Ismétlés beton-vasbeton,5 2,5 üveg,0 kerámia 0,4 0,8 műanyagok 0,2 0,4 bitumen 0,7 fa 0,04 0,35 hőszigetelő anyagok 0,03-0,04 levegő 0,025 széndioxid 0,07 argon 0,06 kripton 0,009 víz 0,6 jég 2,2 hó 0,05 0,6 2

e d R i = λ Egy többrétegű fal rétegeiben létrejövő hőfokesés az hővezetési ellenállással arányos A szerkezeti rétegek hőtárolásának fontos szerepe van az időben változó folyamatok miatt.

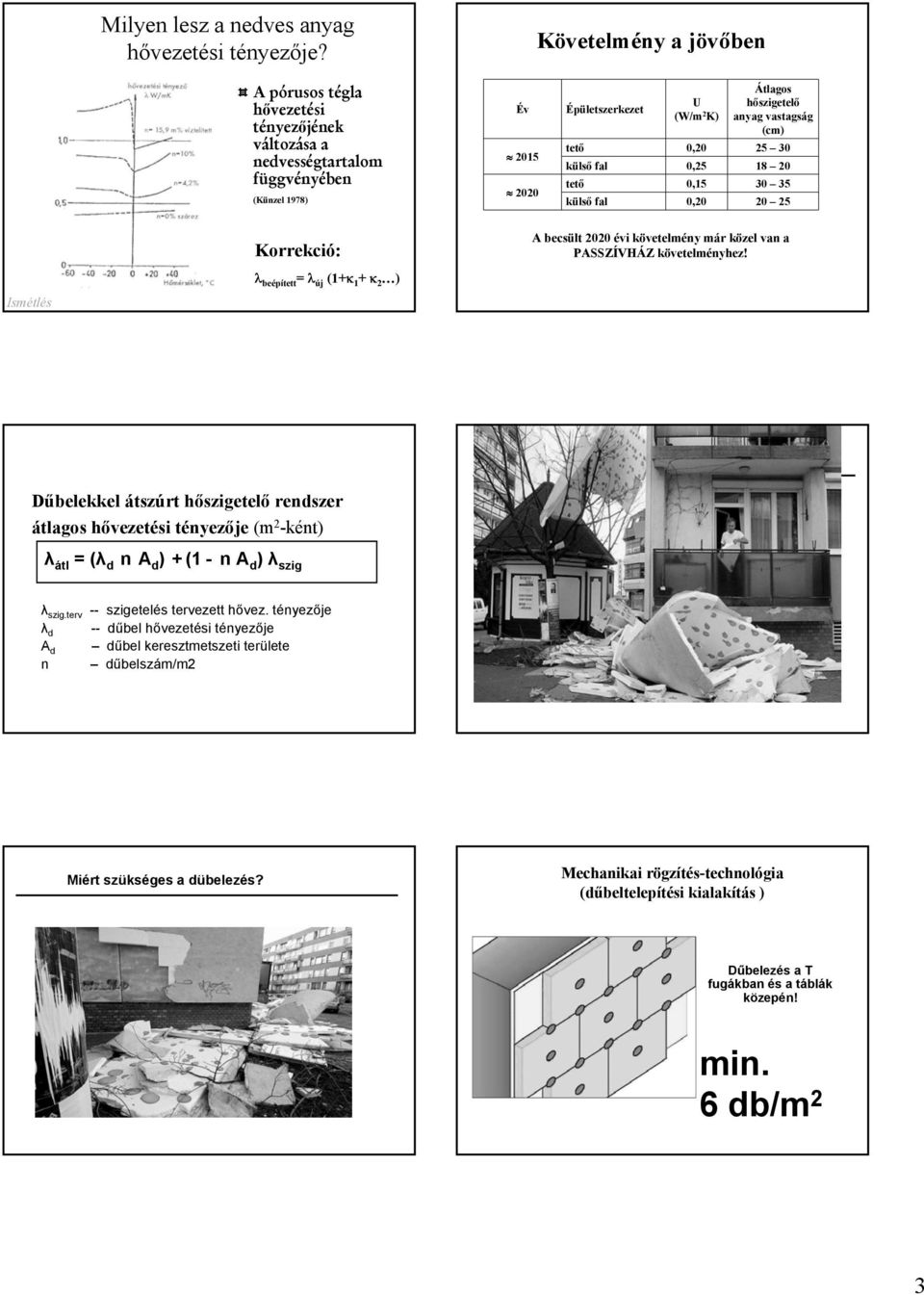

3 Milyen lesz a nedves anyag hővezetési tényezője? Követelmény a jövőben A pórusos tégla hővezetési tényezőjének változása a nedvességtartalom függvényében (Künzel 978) Év Épületszerkezet U (W/m 2 K) Átlagos hőszigetelő anyag vastagság (cm) tető 0, külső fal 0, tető 0, külső fal 0, Ismétlés Korrekció: λ beépített = λ új (+κ + κ 2 ) A becsült 2020 évi követelmény már közel van a PASSZÍVHÁZ követelményhez! Dűbelekkel átszúrt hőszigetelő rendszer átlagos hővezetési tényezője (m 2 -ként) λ átl = (λ d na d )+(-n A d ) λ szig λ szig.terv λ d A d n -- szigetelés tervezett hővez. tényezője -- dűbel hővezetési tényezője dűbel keresztmetszeti területe dűbelszám/m2 Miért szükséges a dübelezés? Mechanikai rögzítés-technológia (dűbeltelepítési kialakítás ) Dűbelezés a T fugákban és a táblák közepén! min. 6 db/m 2 3

tető 0,20 25 30 külső fal 0,25 8 20 tető 0,5 30 35 külső fal 0,20 20 25 Ismétlés Korrekció: λ beépített = λ új (+κ + κ 2 ) A becsült 2020 évi követelmény már közel van a PASSZÍVHÁZ követelményhez!

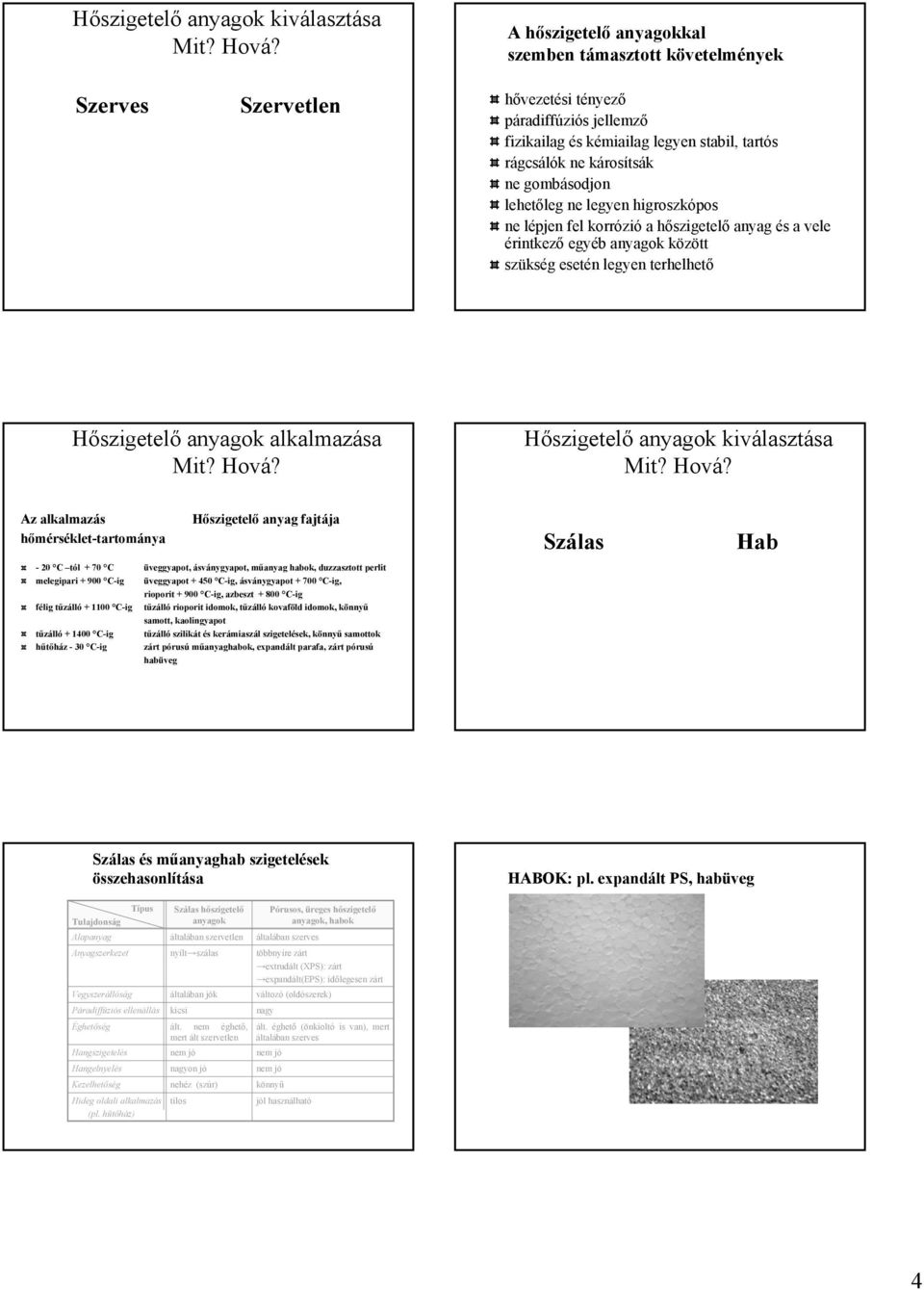

4 Hőszigetelő anyagok kiválasztása Mit? Hová? A hőszigetelő anyagokkal szemben támasztott követelmények Szerves Szervetlen hővezetési tényező páradiffúziós jellemző fizikailag és kémiailag legyen stabil, tartós rágcsálók ne károsítsák ne gombásodjon lehetőleg ne legyen higroszkópos ne lépjen fel korrózió a hőszigetelő anyag és a vele érintkező egyéb anyagok között szükség esetén legyen terhelhető Hőszigetelő anyagok alkalmazása Mit? Hová? Hőszigetelő anyagok kiválasztása Mit? Hová? Az alkalmazás hőmérséklet-tartománya Hőszigetelő anyag fajtája - 20 C tól + 70 C üveggyapot, ásványgyapot, műanyag habok, duzzasztott perlit melegipari C-ig üveggyapot C-ig, ásványgyapot C-ig, rioporit C-ig, azbeszt C-ig félig tűzálló + 00 C-ig tűzálló rioporit idomok, tűzálló kovaföld idomok, könnyű samott, kaolingyapot tűzálló C-ig tűzálló szilikát és kerámiaszál szigetelések, könnyű samottok hűtőház - 30 C-ig zárt pórusú műanyaghabok, expandált parafa, zárt pórusú habüveg Szálas Hab Szálas és műanyaghab szigetelések összehasonlítása HABOK: pl. expandált PS, habüveg Típus Szálas hőszigetelő Pórusos, üreges hőszigetelő Tulajdonság anyagok anyagok, habok Alapanyag általában szervetlen általában szerves Anyagszerkezet nyílt szálas többnyire zárt extrudált (XPS): zárt expandált(eps): időlegesen zárt Vegyszerállóság általában jók változó (oldószerek) Páradiffúziós ellenállás kicsi nagy Éghetőség ált. nem éghető, ált. éghető (önkioltó is van), mert mert ált szervetlen általában szerves Hangszigetelés nem jó nem jó Hangelnyelés nagyon jó nem jó Kezelhetőség nehéz (szúr) könnyű Hideg oldali alkalmazás (pl. hűtőház) tilos jól használható 4

gombásodjon lehetőleg ne legyen higroszkópos ne lépjen fel korrózió a hőszigetelő anyag és a vele érintkező egyéb anyagok között szükség esetén legyen terhelhető Hőszigetelő anyagok alkalmazása Mit?

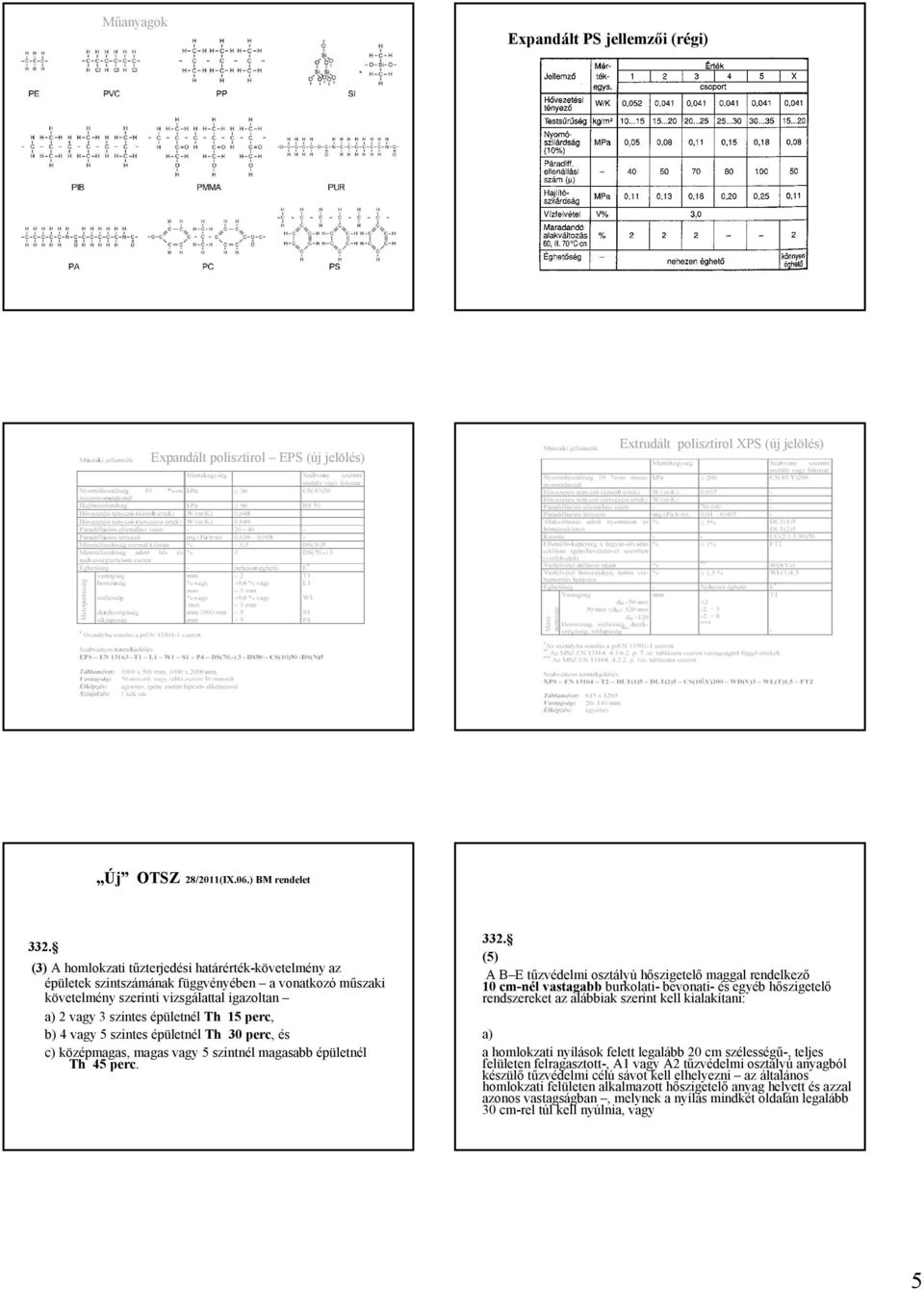

5 Műanyagok Expandált PS jellemzői (régi) Expandált polisztirol EPS (új jelölés) Extrudált polisztirol XPS (új jelölés) Új OTSZ 28/20(IX.06.) BM rendelet 332. (3) A homlokzati tűzterjedési határérték-követelmény az épületek szintszámának függvényében a vonatkozó műszaki követelmény szerinti vizsgálattal igazoltan a) 2 vagy 3 szintes épületnél Th 5 perc, b) 4 vagy 5 szintes épületnél Th 30 perc, és c) középmagas, magas vagy 5 szintnél magasabb épületnél Th 45 perc (5) A B E tűzvédelmi osztályú hőszigetelő maggal rendelkező 0 cm-nél vastagabb burkolati- bevonati- és egyéb hőszigetelő rendszereket az alábbiak szerint kell kialakítani: a) a homlokzati nyílások felett legalább 20 cm szélességű-, teljes felületen felragasztott-, A vagy A2 tűzvédelmi osztályú anyagból készülő tűzvédelmi célú sávot kell elhelyezni az általános homlokzati felületen alkalmazott hőszigetelő anyag helyett és azzal azonos vastagságban, melynek a nyílás mindkét oldalán legalább 30 cm-rel túl kell nyúlnia, vagy 5

4 vagy 5 szintes épületnél Th 30 perc, és c) középmagas, magas vagy 5 szintnél magasabb épületnél Th 45 perc. 332.

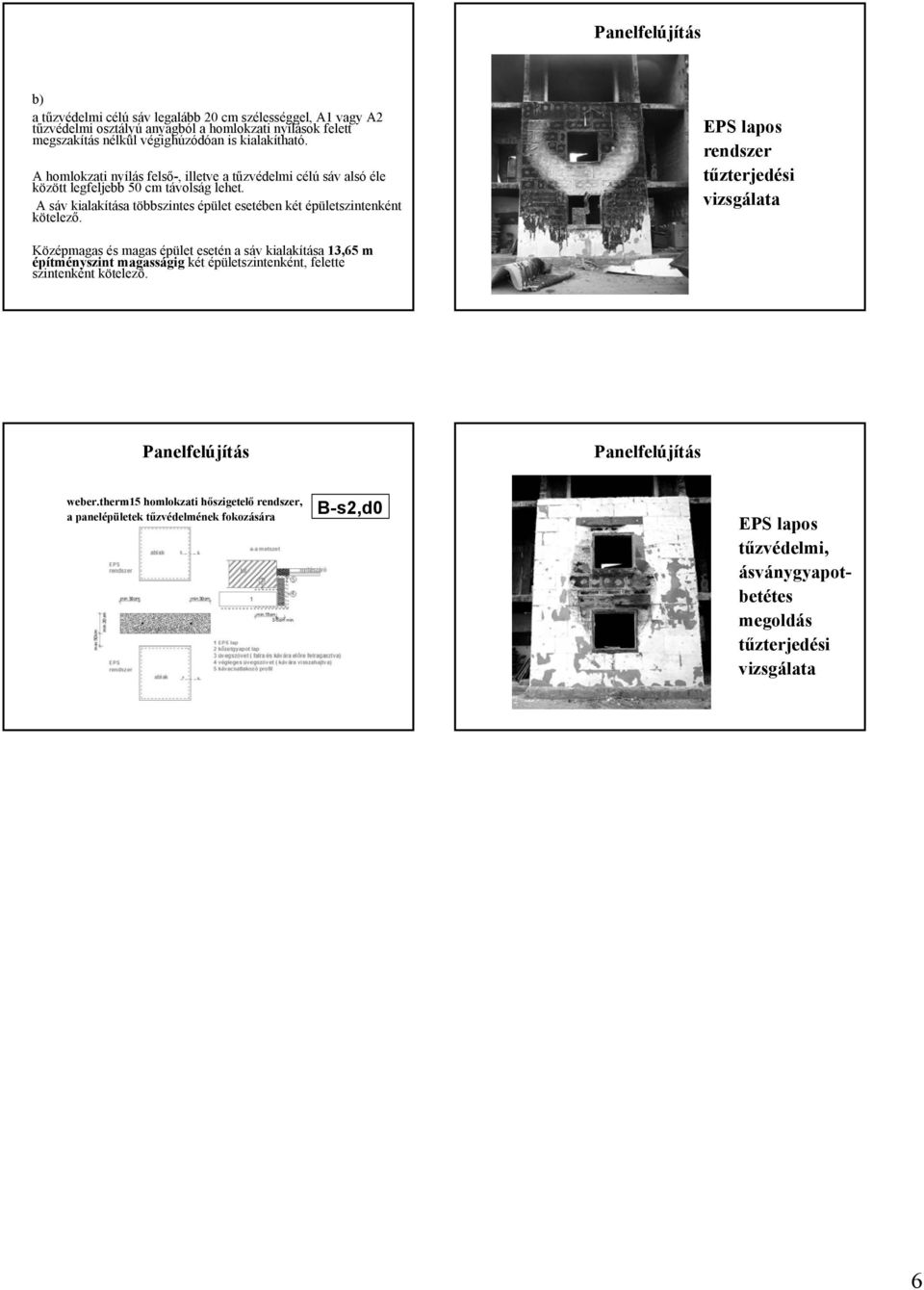

6 Panelfelújítás b) a tűzvédelmi célú sáv legalább 20 cm szélességgel, A vagy A2 tűzvédelmi osztályú anyagból a homlokzati nyílások felett megszakítás nélkül végighúzódóan is kialakítható. A homlokzati nyílás felső-, illetve a tűzvédelmi célú sáv alsó éle között legfeljebb 50 cm távolság lehet. A sáv kialakítása többszintes épület esetében két épületszintenként kötelező. EPS lapos rendszer tűzterjedési vizsgálata Középmagas és magas épület esetén a sáv kialakítása 3,65 m építményszint magasságig két épületszintenként, felette szintenként kötelezö. Panelfelújítás Panelfelújítás weber.therm5 homlokzati hőszigetelő rendszer, a panelépületek tűzvédelmének fokozására B-s2,d0 EPS lapos tűzvédelmi, ásványgyapotbetétes megoldás tűzterjedési vizsgálata 6

EPS lapos rendszer tűzterjedési vizsgálata Középmagas és magas épület esetén a sáv kialakítása 3,65 m építményszint magasságig két épületszintenként, felette szintenként kötelezö.
