1 TARTALOMJEGYZÉK RÉTEGRENDEK Új egyenes rétegrendû melegtetõ, hegesztett rögzítéssel, beton födémen, expandált polisztirol hab hõszigeteléssel, leterhelõ betonréteggel 1.1.3/A Új egyenes rétegrendû melegtetõ, mechanikai rögzítéssel, beton födémen, expandált polisztirol hab hõszigeteléssel 1.1.3/B Új egyenes rétegrendû melegtetõ, mechanikai rögzítéssel, beton födémen, SO-ROLL hõszigeteléssel 1.1.3/C Új egyenes rétegrendû melegtetõ, mechanikai rögzítéssel, beton födémen, kõzetgyapot hõszigeteléssel 1.1.4/A Új egyenes rétegrendû melegtetõ, mechanikai rögzítéssel, trapézlemez aljzaton, expandált polisztirol hab hõszigeteléssel 1.1.4/B Új egyenes rétegrendû melegtetõ, mechanikai rögzítéssel, trapézlemez aljzaton, SO-ROLL hõszigeteléssel 1.1.4/C Új egyenes rétegrendû melegtetõ, mechanikai rögzítéssel, trapézlemez aljzaton, kõzetgyapot hõszigeteléssel 1.1.5/A Új egyenes rétegrendû terasztetõ, leterheléses rögzítéssel, beton födémen, expandált polisztirol hab hõszigeteléssel Új fordított rétegrendû melegtetõ, terasztetõ, leterheléses rögzítéssel, beton födémen, extrudált polisztirol hab hõszigeteléssel Új fordított rétegrendû zöldtetõ, leterheléses rögzítéssel, beton födémen, extrudált polisztirol hab hõszigeteléssel RÉSZLETRAJZOK 4.2 ÚJ EGYENES RÉTEGRENDÛ MELEGTETÕ, beton födémen, hegesztett rögzítéssel 4.2.T Tetõséma Attika Összefolyó Ereszszegély Felülvilágító 4.4 ÚJ EGYENES RÉTEGRENDÛ MELEGTETÕ, beton födémen, mechanikai rögzítéssel 4.4.T Tetõséma Attika Falszegély Összefolyó Ereszszegély Oromszegély Páraszellõzõ Csõátvezetés Felülvilágító Dilatáció 4.5 ÚJ EGYENES RÉTEGRENDÛ MELEGTETÕ, trapézlemez födémen, mechanikai rögzítéssel 4.5.T Tetõséma Attika Falszegély Összefolyó Ereszszegély Oromszegély Páraszellõzõ Csõátvezetés Felülvilágító Dilatáció 4.6 ÚJ EGYENES RÉTEGRENDÛ TERASZTETÕ, beton födémen 4.6.T Tetõséma Ajtóküszöb Ereszszegély Összefolyó Falszegély 4.9 ÚJ FORDÍTOTT RÉTEGRENDÛ MELEGTETÕ, beton födémen 4.9.T Tetõséma Attika Falszegély Összefolyó Felülvilágító 4.11 ÚJ FORDÍTOTT RÉTEGRENDÛ ZÖLDTETÕ, beton födémen 4.11.T Tetõséma Attika Falszegély Összefolyó Felülvilágító TETÕ-PLUSZ ALKALMAZÁSTECHNKA Kiadványunk a teljesség igénye nélkül kõszült. Az abban szereplõ rétegrendek és részletrajzok kizárólag az általunk leggyakoribbnak ítélt felhasználási területeket mutatják be. A teljes tartalommal bíró alkalmazástechnikánkat CD-ROM formában és interneten is elérhetik!

2 Új egyenes rétegrendû melegtetõ, hegesztett rögzítéssel, beton födémen, expandált polisztirol hab hõszigeteléssel, leterhelõ betonréteggel TETÕ-PLUSZ ALKALMAZÁSTECHNKA Szerkesztési elvek A tetõ igénybevételi fokozatának megfelelõen kell kiválasztani a rétegrendet. A jobb minõségû anyagok alkalmazása ott elõnyös, ahol az aljzat mozgásai illetve a tetõre kerülõ gépészeti felépítmények rendszeres karbantartása miatt nagyobb mechanikai igénybevétel érheti a csapadékvíz elleni szigetelést. (lásd ÉMSZ rányelvek 4.2./5.) A hõszigetelés vastagságát épületfizikai méretezéssel kell megállapítani. A számítás során a belsõ tér téli és nyári energetikai szempontjait, valamint az épületszerkezetek páralecsapódás elleni védelmét kell figyelembe venni. A lejtésképzés készíthetõ a hõszigetelés anyagából is. A lejtésképzésnél a tetõfelületi terv (tetõalaprajz alapján) konszignációs kiosztási terv készül a hõszigetelõ-anyaggyártó szolgáltatásaként. A párazáró párafékezõ réteg minõségét a rétegrend felépítése, a belsõ tér hõmérséklete és páratartalma alapján kell kiválasztani, egyben figyelemmel kell lenni a hegesztett rétegfelépítés építéstechnológiai követelményeire is. A párazáró réteget a szegélyek mentén fel kell hajtani, párazáró tömítéssel kell lezárni. Az áttöréseket a rétegbe párazáró módon be kell szabni. A beton aljzat legalább 4x4 m-es hálóban dilatált, a felülete legalább 2,5 (2,0) % lejtésû legyen. A hajlatokban és vápákban megengedett az 1 % lejtés is, azonban a csekély lejtés miatt a vízmegállásra (tócsákra) már számítani kell. Kivitelezési ismeretek A kellõsített betonfelületre a párazáró réteg anyagát lángolvasztással kell leragasztani. A hõszigetelést a párazáró réteg felületének foltokban lángolvasztásos melegítésével lehet ideiglenesen rögzíteni. A tetõszigetelés rögzítését a leterhelõ beton réteghez lángolvasztás (perforált lemezen keresztül), PU ragasztás (filces lemeznél), illetve kiegészítõ mechanikai rögzítés adja. Ha a méretezés alapján, illetve a lejtésképzés miatt a hõszigetelés vastagsága nagyobb, mint 10 cm, akkor több PS hab hõszigetelõ réteget kell egymás felett hézagcserében elhelyezni. Elképzelhetõ az a megoldás is, amikor a leterhelõ betonréteg adja a lejtést, ekkor a hõszigetelés egyenletes vastagságú. A leterhelõ betonréteg C.12. minõségû és minimális vastagsága 5 cm legyen. Egyik rétegrendi változatban az elsõ réteg egy filcalátét-réteges modifikált bitumenes lemez, amely PU ragasztással kerül rögzítésre. A másik két rétegrendi változatban perforált lemez közbeiktatásával, lángolvasztásos ragasztással kerül rögzítésre az elsõ szigetelõ réteg. Ezeknek átfedéseit és toldásait össze kell ragasztani, illetve hegeszteni. A tetõ ideiglenes csapadékvíz elleni védelméül az áttörések, szegélyek mentén a vízhatlan lezárásokat mielõbb el kell készíteni. A csapadékvíz elleni szigetelés záró rétegét fél tekercs szélességû eltolással kell lángolvasztással felületfolytonosan - légzárványoktól mentesen - leragasztani. A szegélyek mentén az ékelemet és a lezárásokat vízhatlanul el kell készíteni. A mellékelt szigetelési részletek nem szolgálnak kiviteli tervként, a tervezést nem helyettesítik, csak tájékoztatást adnak a lehetséges részletmegoldásokról

3 V2 2. réteg vízszigetelés alternatívái V1 1. réteg vízszigetelés alternatívái G Gõznyomás levezetõ réteg K R Kell. B. Rag. H Beton aljzat Hõszigetelés Pf Párafékezõ lem. A Aljzat Mûszaki megoldás i V2 V1 G B K H Pf A ÚJ EGYENES RÉTEGRENDÛ MELEGTETÕ, HEGESZTETT RÖGZÍTÉSSEL Beton födémen expandált polisztirol hab hõszigeteléssel, leterhelõ betonréteggel Alkalmazható kapcsolati lehetõségek az anyagok minõsége szerint APP modifikált bit. lemez (-10 C, +150 C) Viapol Polyextra P 4,5 kg Mineral Polybond FC 4,5 kg Mineral Ardesia PL 4,5 kg Mineral NKECELL (lejtésbe vágva,min.2,5%) NC (EPS) 100 (vtg.:hõtechnikai számítás alapján) Breiglas V 4 mm H TREND V 4 mm T Gummiflex VV 4 mm H Perfoval Pe Viabit Primer kellõsítõ Viabit Primer kellõsítõ Teherhordó szerkezet A B C A leterhelõ beton perforálása és dilatálása, dilatáció felett 20 cm széles csúsztató bitumenes lemez csík felhegesztése, ideiglenes csapadékvíz elleni védelem Pe fóliával. min. 2,5 % Nikecell PS hab APP modifikált bit. lemez (-10 C, +150 C) Viapol Polyextra P 5 kg Mineral Polybond FC 5 kg Mineral Ardesia PL 5 kg Mineral Polybase 3 mm H NKECELL (lejtésbe vágva,min.2,5%) NC (EPS) 100 (vtg.:hõtechnikai számítás alapján) i Extraflex V 4 mm H Elastobond V 4 mm Pe Elastoflex VV 4 mm Pe Beton aljzat + PE fólia Beton aljzat + PE fólia Beton aljzat + PE fólia Breiglas V 4 kg H TREND V 4 kg T Gummiflex VV 3 mm H NSTA-STK Poliuretán ragasztó + mechanikai rögzítés Breiglas V 4 kg H TREND V 4 kg T Gummiflex VV 3 mm H Viabit Primer kellõsítõ Teherhordó szerkezet Viabit Primer kellõsítõ NKECELL (lejtésbe vágva,min.2,5%) NC (EPS) 100 (vtg.:hõtechnikai számítás alapján) SBS modifikált bit. lemez (-15 C, -20 C, +120 C) Extraflex P 4,5 kg Mineral Elastobond S6 4,5 kg Mineral Elastoflex PL 4,5 kg Mineral Perfoval Pe Viabit Primer kellõsítõ Teherhordó szerkezet Részletrajzok : szerint Extraflex V 4 kg H Elastobond V 4 kg Pe Elastoflex VV 4 kg Pe R TETÕ-PLUSZ ALKALMAZÁSTECHNKA 1.1.1

4 Új egyenes rétegrendû melegtetõ, mechanikai rögzítéssel, beton födémen, expandált polisztirol hab hõszigeteléssel Szerkesztési elvek TETÕ-PLUSZ ALKALMAZÁSTECHNKA A tetõ igénybevételi fokozatának megfelelõen kell kiválasztani a rétegrendet. A jobb minõségû anyagok alkalmazása ott elõnyös, ahol az aljzat mozgásai illetve a tetõre kerülõ gépészeti felépítmények rendszeres karbantartása miatt nagyobb mechanikai igénybevétel érheti a csapadékvíz elleni szigetelést. (lásd ÉMSZ rányelvek 4.2./5-7.) A hõszigetelés vastagságát épületfizikai méretezéssel kell megállapítani. A számítás során a belsõ tér téli és nyári energetikai szempontjait, valamint az épületszerkezetek páralecsapódás elleni védelmét kell figyelembe venni. A párazáró párafékezõ réteg minõségét a belsõ tér hõmérséklete és páratartalma alapján kell kiválasztani, egyben figyelemmel kell lenni a rétegfelépítés építéstechnológiai követelményeire is. A párazáró réteget a szegélyek mentén fel kell hajtani, párazáró tömítéssel kell lezárni. Az áttöréseket a rétegbe párazáró módon be kell szabni. A beton aljzat legalább 4x4 m-es hálóban dilatált, a felülete legalább 2,5 % lejtésû legyen. A hajlatokban és vápákban megengedett az 1 % lejtés is, azonban a csekélylejtés miatt a vízmegállásra (tócsákra) már számítani kell. Kivitelezési ismeretek A kellõsített betonfelületre a párazáró réteg anyagát lángolvasztással csak foltokban kell leragasztani. A hõszigetelést foltokban lángolvasztással megolvasztott bitumenes lemez felületre lehet ragasztással rögzíteni, de ez nem feltétlenül szükséges. Ha a kivitelezés üteme lépcsõs eltolással olyan gyors, hogy a szél miatti károsodással nem kell számolni, akkor nem kell így rögzíteni. Ha a méretezés alapján a hõszigetelés vastagsága nagyobb, mint 10 cm, akkor több PS hab lemez hõszigetelõ réteget célszerû egymás felett hézagcserében elhelyezni. Az elsõ réteg szigetelõ lemez sávokat szárazon, a beállításokat követõen, kifektetik, a mechanikai rögzítéseket elkészítik. Az átfedéseket, illetve toldásokat lángterelõvel ellátott szélezõégõvel felületfolytonosítani kell. Lehetséges ezt a mûveletet úgy is készíteni, hogy az átfedések alá egy 25 cm széles vékony bitumenes lemez védõsávot fektetnek a láng károsító hatásának elkerülésére. A tetõ ideiglenes csapadékvíz elleni védelméül az áttörések, szegélyek mentén a vízhatlan lezárásokat mielõbb el kell készíteni. A csapadékvíz elleni szigetelés záró rétegét fél tekercs szélességû eltolással kell lángolvasztással felületfolytonosan - légzárványoktól mentesen - leragasztani. A szegélyek mentén az ékelemet és a lezárásokat vízhatlanul el kell készíteni. A mellékelt szigetelési részletek nem szolgálnak kiviteli tervként, a tervezést nem helyettesítik, csak tájékoztatást adnak a lehetséges részlet-megoldásokról. Az egész rétegrendet mechanikai rögzítéssel kell rögzíteni. A mechanikai rögzítést az ÉMSZ Tetõszigetelések Tervezési és Kivitelezési rányelvei 8.5 pontja alapján kell megtervezni és kivitelezni. A rögzítést csak az átfedések alatt, ha az ott nem lehetséges, például a tetõszélek és sarkok esetén, külön bitumenes lemez folttal leragasztva lehet készíteni /A

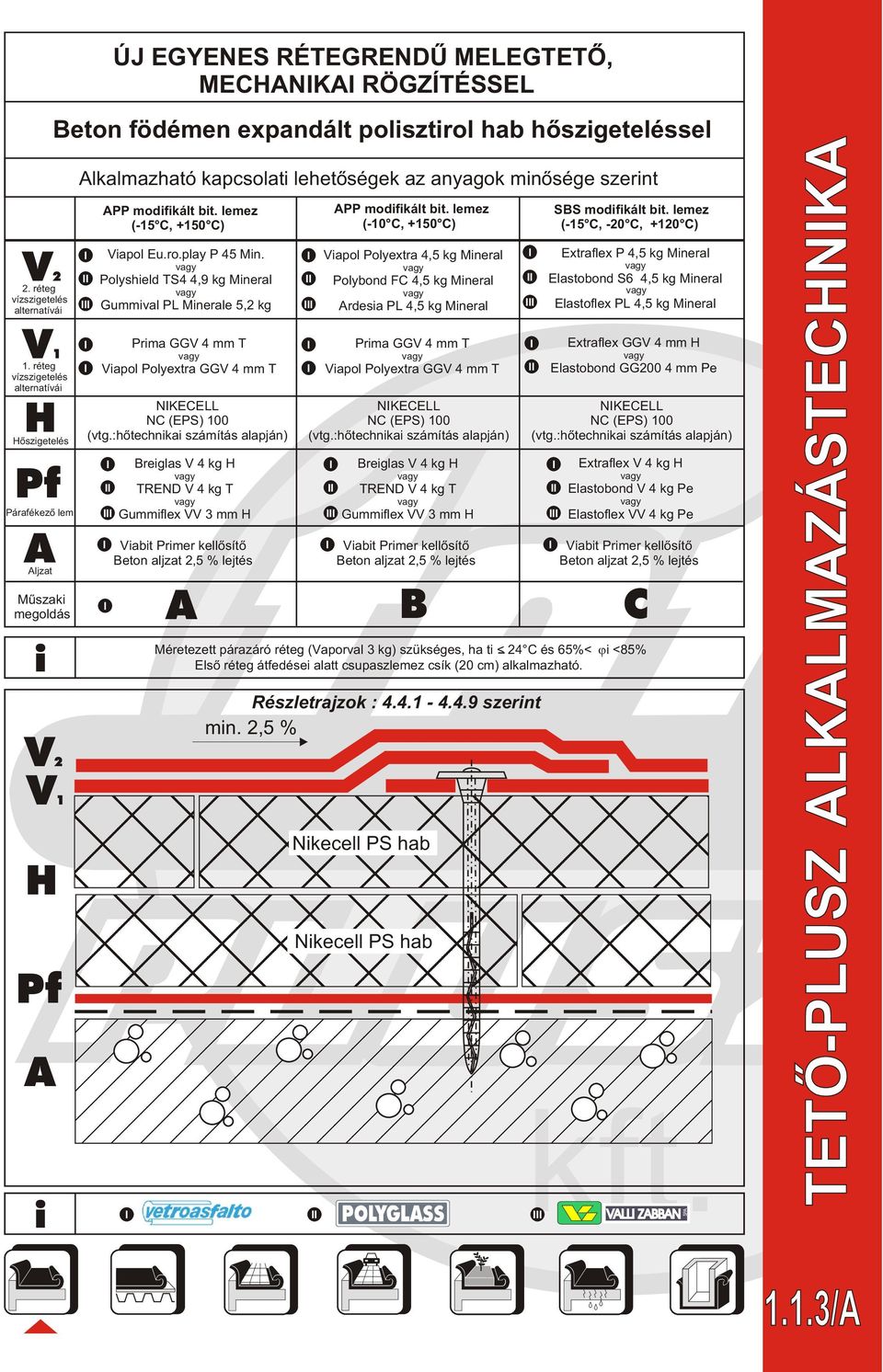

5 ÚJ EGYENES RÉTEGRENDÛ MELEGTETÕ, MECHANKA RÖGZÍTÉSSEL V2 2. réteg vízszigetelés alternatívái V1 1. réteg vízszigetelés alternatívái H Hõszigetelés Pf Párafékezõ lem. A Aljzat Mûszaki megoldás i V2 V1 H Pf A i Beton födémen expandált polisztirol hab hõszigeteléssel Alkalmazható kapcsolati lehetõségek az anyagok minõsége szerint APP modifikált bit. lemez (-15 C, +150 C) Viapol Eu.ro.play P 45 Min. Polyshield TS4 4,9 kg Mineral Gummival PL Minerale 5,2 kg Prima GGV 4 mm T Viapol Polyextra GGV 4 mm T NKECELL NC (EPS) 100 (vtg.:hõtechnikai számítás alapján) APP modifikált bit. lemez (-10 C, +150 C) Viapol Polyextra 4,5 kg Mineral Polybond FC 4,5 kg Mineral Ardesia PL 4,5 kg Mineral Prima GGV 4 mm T Viapol Polyextra GGV 4 mm T NKECELL NC (EPS) 100 (vtg.:hõtechnikai számítás alapján) Breiglas V 4 kg H TREND V 4 kg T Breiglas V 4 kg H TREND V 4 kg T Gummiflex VV 3 mm H Gummiflex VV 3 mm H Viabit Primer kellõsítõ Viabit Primer kellõsítõ Beton aljzat 2,5 % lejtés Beton aljzat 2,5 % lejtés Extraflex GGV 4 mm H Elastobond GG200 4 mm Pe Extraflex V 4 kg H Elastobond V 4 kg Pe Elastoflex VV 4 kg Pe Viabit Primer kellõsítõ Beton aljzat 2,5 % lejtés A B C Részletrajzok : szerint min. 2,5 % Nikecell PS hab Nikecell PS hab NKECELL NC (EPS) 100 (vtg.:hõtechnikai számítás alapján) Méretezett párazáró réteg (Vaporval 3 kg) szükséges, ha ti < 24 C és 65%< i <85% Elsõ réteg átfedései alatt csupaszlemez csík (20 cm) alkalmazható. SBS modifikált bit. lemez (-15 C, -20 C, +120 C) Extraflex P 4,5 kg Mineral Elastobond S6 4,5 kg Mineral Elastoflex PL 4,5 kg Mineral TETÕ-PLUSZ ALKALMAZÁSTECHNKA 1.1.3/A

6 Új egyenes rétegrendû melegtetõ, mechanikai rögzítéssel, beton födémen, SO-ROLL hõszigeteléssel Szerkesztési elvek TETÕ-PLUSZ ALKALMAZÁSTECHNKA 1.1.3/B A tetõ igénybevételi fokozatának megfelelõen kell kiválasztani a rétegrendet. A jobb minõségû anyagok alkalmazása ott elõnyös, ahol az aljzat mozgásai illetve a tetõre kerülõ gépészeti felépítmények rendszeres karbantartása miatt nagyobb mechanikai igénybevétel érheti a csapadékvíz elleni szigetelést. (lásd ÉMSZ rányelvek 4.2./5-7.) A hõszigetelés vastagságát épületfizikai méretezéssel kell megállapítani. A számítás során a belsõ tér téli és nyári energetikai szempontjait, valamint az épületszerkezetek páralecsapódás elleni védelmét kell figyelembe venni. A párazáró párafékezõ réteg minõségét a belsõ tér hõmérséklete és páratartalma alapján kell kiválasztani, egyben figyelemmel kell lenni a rétegfelépítés építéstechnológiai követelményeire is. A párazáró réteget a szegélyek mentén fel kell hajtani, párazáró tömítéssel kell lezárni. Az áttöréseket a rétegbe párazáró módon be kell szabni. A beton aljzat legalább 4x4 m-es hálóban dilatált, a felülete legalább 2,5 % lejtésû legyen. A hajlatokban és vápákban megengedett az 1 % lejtés is, azonban a csekélylejtés miatt a vízmegállásra (tócsákra) már számítani kell. Kivitelezési ismeretek -Páravédelem A párafékezõ réteg minõségét a belsõ tér hõmérséklete és páratartalma alapján kell kiválasztani, egyben figyelemmel kell lenni a rétegfelépítés építéstechnológiai követelményeire is. A párafékezõ réteget össze kell ragasztani, a szegélyek mentén fel kell hajtani, párazáró tömítéssel kell lezárni. Az áttöréseket a rétegbe párazáró módon be kell szabni. -Gõznyomáslevezetés Az SO-ROLL és a mechanikai rögzítés azért is elõnyös, mert a csapadékvíz-szigetelés alatt kialakuló kis csatornák alkalmasak arra, hogy az esetleges gõznyomás ezekben el tud oszlani és a páraszellõzõkig el tud jutni. -Hõszigetelés A hõszigetelés vastagságát épületfizikai méretezéssel kell megállapítani. A számítás során a belsõ tér téli és nyári energetikai szempontjait, valamint az épületszerkezetek páralecsapódás elleni védelmét kell figyelembe venni. Ha a méretezés alapján a hõszigetelés vastagsága nagyobb, mint 10 cm, akkor az SO-ROLL réteg alatt egy táblás PS hõszigetelõ réteget kell elhelyezni. -Csapadékvíz-szigetelés A tetõ igénybevételi fokozatának megfelelõen kell kiválasztani a rétegrend anyagait. A jobb minõségû csapadékvíz-szigetelõanyagok alkalmazása ott elõnyös, ahol az aljzat mozgásai illetve a tetõre kerülõ gépészeti felépítmények rendszeres karbantartása miatt nagyobb mechanikai igénybevétel érheti a csapadékvíz elleni szigetelést. (lásd ÉMSZ rányelvek 4.2./5.) Az elsõ réteg készítése során a hõszigetelés láng elleni védelmére különösen ügyelni kell. Az elsõ réteg elhelyezését és rögzítését követõen a szegélyek mentén az ékelemet és a lezárásokat mielõbb vízhatlanul el kell készíteni. A csapadékvíz elleni szigetelés záró rétegét fél tekercs szélességû eltolással kell lángolvasztással felületfolytonosan - légzárványoktól mentesen - leragasztani. Az egész rétegrendet mechanikai rögzítéssel kell rögzíteni. A mechanikai rögzítést az ÉMSZ Tetõszigetelések Tervezési és Kivitelezési rányelvei 8.5 pontja alapján kell megtervezni és kivitelezni. A rögzítést csak az átfedések alatt, ha az ott nem lehetséges, például a tetõszélek és sarkok esetén, külön bitumenes lemez folttal leragasztva lehet készíteni.

7 ÚJ EGYENES RÉTEGRENDÛ MELEGTETÕ, MECHANKA RÖGZÍTÉSSEL V2 2. réteg vízszigetelés alternatívái V1 1. réteg vízszigetelés alternatívái H Hõszigetelés Pf Párafékezõ lem. A Aljzat Mûszaki megoldás i V2 V1 H Pf A Beton födémen SO-ROLL Special hõszigeteléssel Alkalmazható kapcsolati lehetõségek az anyagok minõsége szerint SBS modifikált bit. lemez (-15 C, +120 C) NC (EPS) 100 (vtg.:hõtechnikai számítás alapján) SBS modifikált bit. lemez (-15 C, +120 C) Extraflex V 4 kg H Elastobond V 4 kg Pe Elastoflex VV 4 kg Pe Extraflex V 4 kg H Elastobond V 4 kg Pe Elastoflex VV 4 kg Pe Viabit Primer kellõsítõ Viabit Primer kellõsítõ Beton aljzat 2,5 % lejtés Beton aljzat 2,5 % lejtés Extraflex P 4,5 kg Mineral Elastoflex PL 4,5 kg Mineral NC (EPS) 100 (vtg.:hõtechnikai számítás alapján) A B C Méretezett párazáró réteg (Vaporval 3 kg) szükséges, ha ti < 24 C és 65%< i <85% Elsõ réteg átfedései szélezõégõvel összehegesztedõek Részletrajzok : szerint min. 2,5 % SO-ROLL Special Nikecell PS hab i Extraflex P 5 kg Mineral Elastoflex PL 5 kg Mineral SBS modifikált bit. lemez (-15 C, -20 C, +120 C) Winflex P 4,5 kg Mineral Elastobond S6 4,5 kg Mineral SO-ROLL Special SO-ROLL Special SO-ROLL Special NC (EPS) 100 (vtg.:hõtechnikai számítás alapján) Extraflex V 4 kg H Elastobond V 4 kg Pe Elastoflex VV 4 kg Pe Viabit Primer kellõsítõ Beton aljzat 2,5 % lejtés TETÕ-PLUSZ ALKALMAZÁSTECHNKA 1.1.3/B

8 Új egyenes rétegrendû melegtetõ, mechanikai rögzítéssel, beton födémen, kõzetgyapot hõszigeteléssel Szerkesztési elvek TETÕ-PLUSZ ALKALMAZÁSTECHNKA A tetõ igénybevételi fokozatának megfelelõen kell kiválasztani a rétegrendet. A jobb minõségû anyagok alkalmazása ott elõnyös, ahol az aljzat mozgásai illetve a tetõre kerülõ gépészeti felépítmények rendszeres karbantartása miatt nagyobb mechanikai igénybevétel érheti a csapadékvíz elleni szigetelést. (lásd ÉMSZ rányelvek 4.2./5-7.) A hõszigetelés vastagságát épületfizikai méretezéssel kell megállapítani. A számítás során a belsõ tér téli és nyári energetikai szempontjait, valamint az épületszerkezetek páralecsapódás elleni védelmét kell figyelembe venni. A párazáró párafékezõ réteg minõségét a belsõ tér hõmérséklete és páratartalma alapján kell kiválasztani, egyben figyelemmel kell lenni a rétegfelépítés építéstechnológiai követelményeire is. A párazáró réteget a szegélyek mentén fel kell hajtani, párazáró tömítéssel kell lezárni. Az áttöréseket a rétegbe párazáró módon be kell szabni. A beton aljzat legalább 4x4 m-es hálóban dilatált, a felülete legalább 2,5 % lejtésû legyen. A hajlatokban és vápákban megengedett az 1 % lejtés is, azonban a csekélylejtés miatt a vízmegállásra (tócsákra) már számítani kell. Kivitelezési ismeretek A kellõsített betonfelületre a párazáró réteg anyagát lángolvasztással csak foltokban kell leragasztani. A hõszigetelést foltokban lángolvasztással megolvasztott bitumenes lemez felületre lehet ragasztással rögzíteni, de ez nem feltétlenül szükséges. Ha a kivitelezés üteme lépcsõs eltolással olyan gyors, hogy a szél miatti károsodással nem kell számolni, akkor nem kell így rögzíteni. Ha a méretezés alapján a hõszigetelés vastagsága nagyobb, mint 10 cm, akkor több kõzetgyapot lemez hõszigetelõ réteget célszerû egymás felett hézagcserében elhelyezni. Az elsõ réteg szigetelõ lemez sávokat szárazon, a beállításokat követõen, kifektetik, a mechanikai rögzítéseket elkészítik. Az átfedéseket, illetve toldásokat lángterelõvel ellátott szélezõégõvel felületfolytonosítani kell. A tetõ ideiglenes csapadékvíz elleni védelméül az áttörések, szegélyek mentén a vízhatlan lezárásokat mielõbb el kell készíteni. A csapadékvíz elleni szigetelés záró rétegét fél tekercs szélességû eltolással kell lángolvasztással felületfolytonosan - légzárványoktól mentesen - leragasztani. A szegélyek mentén az ékelemet és a lezárásokat vízhatlanul el kell készíteni. A mellékelt szigetelési részletek nem szolgálnak kiviteli tervként, a tervezést nem helyettesítik, csak tájékoztatást adnak a lehetséges részlet-megoldásokról. Az egész rétegrendet mechanikai rögzítéssel kell rögzíteni. A mechanikai rögzítést az ÉMSZ Tetõszigetelések Tervezési és Kivitelezési rányelvei 8.5 pontja alapján kell megtervezni és kivitelezni. A rögzítést csak az átfedések alatt, ha az ott nem lehetséges, például a tetõszélek és sarkok esetén, külön bitumenes lemez folttal leragasztva lehet készíteni /C

9 ÚJ EGYENES RÉTEGRENDÛ MELEGTETÕ, MECHANKA RÖGZÍTÉSSEL V2 2. réteg vízszigetelés alternatívái V1 1. réteg vízszigetelés alternatívái H Hõszigetelés Pf Párafékezõ lem. A Aljzat Mûszaki megoldás i V2 V1 H Pf A i Alkalmazható kapcsolati lehetõségek az anyagok minõsége szerint APP modifikált bit. lemez (-15 C, +150 C) Viapol Eu.ro.play P 45 Min. Polyshield TS4 4,9 kg Mineral Gummival PL Minerale 5,2 kg Prima GGV 4 mm T Viapol Polyextra GGV 4 mm T APP modifikált bit. lemez (-10 C, +150 C) Viapol Polyextra 4,5 kg Mineral Polybond FC 4,5 kg Mineral Ardesia PL 4,5 kg Mineral Prima GGV 4 mm T Viapol Polyextra GGV 4 mm T Breiglas V 4 kg H TREND V 4 kg T Breiglas V 4 kg H TREND V 4 kg T Gummiflex VV 3 mm H Gummiflex VV 3 mm H Viabit Primer kellõsítõ Viabit Primer kellõsítõ Beton aljzat 2,5 % lejtés Beton aljzat 2,5 % lejtés Beton födémen kõzetgyapot hõszigeteléssel Rockwool MONROCK MAX-E NOBASL (vtg.:hõtechnikai számítás alapján) Rockwool MONROCK MAX-E NOBASL (vtg.:hõtechnikai számítás alapján) Extraflex GGV 4 mm H Elastobond GG200 4 mm Pe Extraflex V 4 kg H Elastobond V 4 kg Pe Elastoflex VV 4 kg Pe Viabit Primer kellõsítõ Beton aljzat 2,5 % lejtés A B C Méretezett párazáró réteg (Vaporval 3 kg) szükséges, ha ti < 24 C és 65%< i <85% Részletrajzok : szerint min. 2,5 % Kõzetgyapot Kõzetgyapot SBS modifikált bit. lemez (-15 C, -20 C, +120 C) Extraflex P 4,5 kg Mineral Elastobond S6 4,5 kg Mineral Elastoflex PL 4,5 kg Mineral Rockwool MONROCK MAX-E NOBASL (vtg.:hõtechnikai számítás alapján) TETÕ-PLUSZ ALKALMAZÁSTECHNKA 1.1.3/C

10 Új egyenes rétegrendû melegtetõ, mechanikai rögzítéssel, trapézlemez aljzaton, expandált polisztirol hab hõszigeteléssel Szerkesztési elvek TETÕ-PLUSZ ALKALMAZÁSTECHNKA A tetõ igénybevételi fokozatának megfelelõen kell kiválasztani a rétegrendet. A jobb minõségû anyagok alkalmazása ott elõnyös, ahol az aljzat mozgásai illetve a tetõre kerülõ gépészeti felépítmények rendszeres karbantartása miatt nagyobb mechanikai igénybevétel érheti a csapadékvíz elleni szigetelést. (lásd ÉMSZ rányelvek 4.2./5-7.) A hõszigetelés vastagságát épületfizikai méretezéssel kell megállapítani. A számítás során a belsõ tér téli és nyári energetikai szempontjait, valamint az épületszerkezetek páralecsapódás elleni védelmét kell figyelembe venni. A párazáró párafékezõ réteg minõségét a belsõ tér hõmérséklete és páratartalma alapján kell kiválasztani, egyben figyelemmel kell lenni a rétegfelépítés építéstechnológiai követelményeire is. A párazáró réteget a szegélyek mentén fel kell hajtani, párazáró tömítéssel kell lezárni. Az áttöréseket a rétegbe párazáró módon be kell szabni. A trapézlemez aljzat felülete legalább 2,5 % lejtésû legyen. Az összefolyók felé pontralejtést is ki kell alakítani. A hajlatokban és vápákban megengedett az 1 % lejtés is, azonban a csekély lejtés miatt a vízmegállásra (tócsákra) már számítani kell. Kivitelezési ismeretek A trapézlemez felületre a párazáró réteg anyagát ki kell teríteni, a toldásait és átfedéseit a választott anyagnak megfelelõ technológiával (öntapadó csík, lángolvasztás) össze kell ragasztani. A hõszigetelést táblánként külön mechanikai rögzítéssel is le kell fogatni, fõként a tetõszélek mentén, ha a tetõ szélszívás miatti többleterõi miatt ez szükséges. Ha a méretezés alapján a hõszigetelés vastagsága nagyobb, mint 10 cm, akkor több PS hab lemez hõszigetelõ réteget célszerû egymás felett hézagcserében elhelyezni. Az elsõ réteg szigetelõ lemez sávokat szárazon, a beállításokat követõen, kifektetik, a mechanikai rögzítéseket elkészítik. Az átfedéseket, illetve toldásokat lángterelõvel ellátott szélezõégõvel felületfolytonosítani kell. Lehetséges ezt a mûveletet úgy is készíteni, hogy az átfedések alá egy 25 cm széles vékony bitumenes lemez védõsávot fektetnek a láng károsító hatásának elkerülésére. A tetõ ideiglenes csapadékvíz elleni védelméül az áttörések, szegélyek mentén a vízhatlan lezárásokat mielõbb el kell készíteni. A csapadékvíz elleni szigetelés záró rétegét fél tekercs szélességû eltolással kell lángolvasztással felületfolytonosan - légzárványoktól mentesen - leragasztani. A szegélyek mentén az ékelemet és a lezárásokat vízhatlanul el kell készíteni. A mellékelt szigetelési részletek nem szolgálnak kiviteli tervként, a tervezést nem helyettesítik, csak tájékoztatást adnak a lehetséges részlet-megoldásokról. Az egész rétegrendet mechanikai rögzítéssel kell rögzíteni. A mechanikai rögzítést az ÉMSZ Tetõszigetelések Tervezési és Kivitelezési rányelvei 8.5 pontja alapján kell megtervezni és kivitelezni. A rögzítést csak az átfedések alatt, ha az ott nem lehetséges, például a tetõszélek és sarkok esetén, külön bitumenes lemez folttal leragasztva lehet készíteni /A

11 ÚJ EGYENES RÉTEGRENDÛ MELEGTETÕ, MECHANKA RÖGZÍTÉSSEL Trapézlemez aljzaton expandált polisztirol hab hõszigeteléssel V2 2. réteg vízszigetelés alternatívái V1 1. réteg vízszigetelés alternatívái H Hõszigetelés Pf Párafékezõ rtg. A Aljzat Mûszaki megoldás i V2 V1 H Pf A i Alkalmazható kapcsolati lehetõségek az anyagok minõsége szerint APP modifikált bit. lemez (-15 C, +150 C) Viapol Eu.ro.play P 45 Min. Polyshield TS4 4,9 kg Mineral Gummival PL Minerale 5,2 kg Prima GGV 4 mm T Viapol Polyextra GGV 4 mm T NKECELL NC (EPS) 100 (vtg.:hõtechnikai számítás alapján) 0,2 mm vastag Pe fólia végtelenítve öntapadó csíkkal ragasztva Trapézlemez aljzat min. 2,5 % lejtés APP modifikált bit. lemez (-10 C, +150 C) Viapol Polyextra 4,5 kg Mineral Polybond FC 4,5 kg Mineral Ardesia PL 4,5 kg Mineral Prima GGV 4 mm T Viapol Polyextra GGV 4 mm T 0,2 mm vastag Pe fólia végtelenítve öntapadó csíkkal ragasztva Trapézlemez aljzat min. 2,5 % lejtés Extraflex GGV 4 mm H Elastobond GG200 4 mm Pe 0,2 mm vastag Pe fólia végtelenítve öntapadó csíkkal ragasztva Trapézlemez aljzat min. 2,5 % lejtés A B C Méretezett párazáró réteg (Vaporval 3 kg) szükséges, ha ti < 24 C és 65%< i <85% Pontralejtés kialakítása szükséges a Nikecell hõszigetelés lejtésbevágásával. min. 2,5 % NKECELL NC (EPS) 100 (vtg.:hõtechnikai számítás alapján) Részletrajzok : szerint Nikecell PS hab Nikecell PS hab NKECELL NC (EPS) 100 (vtg.:hõtechnikai számítás alapján) SBS modifikált bit. lemez (-15 C, -20 C, +120 C) Extraflex P 4,5 kg Mineral Elastobond S6 4,5 kg Mineral Elastoflex PL 4,5 kg Mineral TETÕ-PLUSZ ALKALMAZÁSTECHNKA 1.1.4/A

12 Új egyenes rétegrendû melegtetõ, mechanikai rögzítéssel, trapézlemez aljzaton, SO-ROLL hõszigeteléssel Szerkesztési elvek TETÕ-PLUSZ ALKALMAZÁSTECHNKA 1.1.4/B A tetõ igénybevételi fokozatának megfelelõen kell kiválasztani a rétegrendet. A jobb minõségû anyagok alkalmazása ott elõnyös, ahol az aljzat mozgásai illetve a tetõre kerülõ gépészeti felépítmények rendszeres karbantartása miatt nagyobb mechanikai igénybevétel érheti a csapadékvíz elleni szigetelést. (lásd ÉMSZ rányelvek 4.2./5-7.) A hõszigetelés vastagságát épületfizikai méretezéssel kell megállapítani. A számítás során a belsõ tér téli és nyári energetikai szempontjait, valamint az épületszerkezetek páralecsapódás elleni védelmét kell figyelembe venni. A párazáró párafékezõ réteg minõségét a belsõ tér hõmérséklete és páratartalma alapján kell kiválasztani, egyben figyelemmel kell lenni a rétegfelépítés építéstechnológiai követelményeire is. A párazáró réteget a szegélyek mentén fel kell hajtani, párazáró tömítéssel kell lezárni. Az áttöréseket a rétegbe párazáró módon be kell szabni. A trapézlemez aljzat felülete legalább 2,5 % lejtésû legyen. Az összefolyók felé pontralejtést is ki kell alakítani. A hajlatokban és vápákban megengedett az 1 % lejtés is, azonban a csekély lejtés miatt a vízmegállásra (tócsákra) már számítani kell. Kivitelezési ismeretek -Páravédelem A párafékezõ réteg minõségét a belsõ tér hõmérséklete és páratartalma alapján kell kiválasztani, egyben figyelemmel kell lenni a rétegfelépítés építéstechnológiai követelményeire is. A párafékezõ réteget össze kell ragasztani, a szegélyek mentén fel kell hajtani, párazáró tömítéssel kell lezárni. Az áttöréseket a rétegbe párazáró módon be kell szabni. -Gõznyomáslevezetés Az SO-ROLL és a mechanikai rögzítés azért is elõnyös, mert a csapadékvíz-szigetelés alatt kialakuló kis csatornák alkalmasak arra, hogy az esetleges gõznyomás ezekben el tud oszlani és a páraszellõzõkig el tud jutni. -Hõszigetelés A hõszigetelés vastagságát épületfizikai méretezéssel kell megállapítani. A számítás során a belsõ tér téli és nyári energetikai szempontjait, valamint az épületszerkezetek páralecsapódás elleni védelmét kell figyelembe venni. Ha a méretezés alapján a hõszigetelés vastagsága nagyobb, mint 10 cm, akkor az SO-ROLL réteg alatt egy táblás PS hõszigetelõ réteget kell elhelyezni. -Csapadékvíz-szigetelés A tetõ igénybevételi fokozatának megfelelõen kell kiválasztani a rétegrend anyagait. A jobb minõségû csapadékvíz-szigetelõanyagok alkalmazása ott elõnyös, ahol az aljzat mozgásai illetve a tetõre kerülõ gépészeti felépítmények rendszeres karbantartása miatt nagyobb mechanikai igénybevétel érheti a csapadékvíz elleni szigetelést. (lásd ÉMSZ rányelvek 4.2./5.) Az elsõ réteg készítése során a hõszigetelés láng elleni védelmére különösen ügyelni kell. Az elsõ réteg elhelyezését és rögzítését követõen a szegélyek mentén az ékelemet és a lezárásokat mielõbb vízhatlanul el kell készíteni. A csapadékvíz elleni szigetelés záró rétegét fél tekercs szélességû eltolással kell lángolvasztással felületfolytonosan - légzárványoktól mentesen - leragasztani. Az egész rétegrendet mechanikai rögzítéssel kell rögzíteni. A mechanikai rögzítést az ÉMSZ Tetõszigetelések Tervezési és Kivitelezési rányelvei 8.5 pontja alapján kell megtervezni és kivitelezni. A rögzítést csak az átfedések alatt, ha az ott nem lehetséges, például a tetõszélek és sarkok esetén, külön bitumenes lemez folttal leragasztva lehet készíteni.

13 ÚJ EGYENES RÉTEGRENDÛ MELEGTETÕ, MECHANKA RÖGZÍTÉSSEL V2 2. réteg vízszigetelés alternatívái V1 1. réteg vízszigetelés alternatívái H Hõszigetelés Pf Párafékezõ rtg. A Aljzat Mûszaki megoldás i V2 V1 H Pf A Trapézlemez aljzaton SO-ROLL Special hõszigeteléssel Alkalmazható kapcsolati lehetõségek az anyagok minõsége szerint SBS modifikált bit. lemez (-15 C, +120 C) Extraflex P 4,5 kg Mineral Elastoflex PL 4,5 kg Mineral 0,2 mm vastag Pe fólia végtelenítve öntapadó csíkkal ragasztva Trapézlemez aljzat min. 2,5 % lejtés A B C Méretezett párazáró réteg (Vaporval 3 kg) szükséges, ha ti < 24 C és 65%< i <85% min. 2,5 % SBS modifikált bit. lemez (-15 C, +120 C) 0,2 mm vastag Pe fólia végtelenítve öntapadó csíkkal ragasztva Trapézlemez aljzat min. 2,5 % lejtés Részletrajzok : szerint SO-ROLL Special Nikecell PS hab i Extraflex P 5 kg Mineral Elastoflex PL 5 kg Mineral SBS modifikált bit. lemez (-20 C, +120 C) Winflex P 4,5 kg Mineral Elastobond S6 4,5 kg Mineral SO-ROLL Special SO-ROLL Special SO-ROLL Special NC (EPS) 100 (vtg.:hõtechnikai számítás alapján) NC (EPS) 100 (vtg.:hõtechnikai számítás alapján) NC (EPS) 100 (vtg.:hõtechnikai számítás alapján) 0,2 mm vastag Pe fólia végtelenítve öntapadó csíkkal ragasztva Trapézlemez aljzat min. 2,5 % lejtés TETÕ-PLUSZ ALKALMAZÁSTECHNKA 1.1.4/B

14 Új egyenes rétegrendû melegtetõ, mechanikai rögzítéssel, trapézlemez aljzaton, kõzetgyapot hõszigeteléssel Szerkesztési elvek TETÕ-PLUSZ ALKALMAZÁSTECHNKA A tetõ igénybevételi fokozatának megfelelõen kell kiválasztani a rétegrendet. A jobb minõségû anyagok alkalmazása ott elõnyös, ahol az aljzat mozgásai illetve a tetõre kerülõ gépészeti felépítmények rendszeres karbantartása miatt nagyobb mechanikai igénybevétel érheti a csapadékvíz elleni szigetelést. (lásd ÉMSZ rányelvek 4.2./5-7.) A hõszigetelés vastagságát épületfizikai méretezéssel kell megállapítani. A számítás során a belsõ tér téli és nyári energetikai szempontjait, valamint az épületszerkezetek páralecsapódás elleni védelmét kell figyelembe venni. A párazáró párafékezõ réteg minõségét a belsõ tér hõmérséklete és páratartalma alapján kell kiválasztani, egyben figyelemmel kell lenni a rétegfelépítés építéstechnológiai követelményeire is. A párazáró réteget a szegélyek mentén fel kell hajtani, párazáró tömítéssel kell lezárni. Az áttöréseket a rétegbe párazáró módon be kell szabni. A trapézlemez aljzat felülete legalább 2,5 % lejtésû legyen. Az összefolyók felé pontralejtést is ki kell alakítani. A hajlatokban és vápákban megengedett az 1 % lejtés is, azonban a csekély lejtés miatt a vízmegállásra (tócsákra) már számítani kell. Kivitelezési ismeretek A trapézlemez felületre a párazáró réteg anyagát ki kell teríteni, a toldásait és átfedéseit a választott anyagnak megfelelõ technológiával (öntapadó csík, lángolvasztás) össze kell ragasztani. A hõszigetelést táblánként külön mechanikai rögzítéssel is le kell fogatni, fõként a tetõszélek mentén, ha a tetõ szélszívás miatti többleterõi miatt ez szükséges. Ha a méretezés alapján a hõszigetelés vastagsága nagyobb, mint 10 cm, akkor több kõzetgyapot lemez hõszigetelõ réteget célszerû egymás felett hézagcserében elhelyezni. Az elsõ réteg szigetelõ lemez sávokat szárazon, a beállításokat követõen, kifektetik, a mechanikai rögzítéseket elkészítik. Az átfedéseket, illetve toldásokat lángterelõvel ellátott szélezõégõvel felületfolytonosítani kell. A tetõ ideiglenes csapadékvíz elleni védelméül az áttörések, szegélyek mentén a vízhatlan lezárásokat mielõbb el kell készíteni. A csapadékvíz elleni szigetelés záró rétegét fél tekercs szélességû eltolással kell lángolvasztással felületfolytonosan - légzárványoktól mentesen - leragasztani. A szegélyek mentén az ékelemet és a lezárásokat vízhatlanul el kell készíteni. A mellékelt szigetelési részletek nem szolgálnak kiviteli tervként, a tervezést nem helyettesítik, csak tájékoztatást adnak a lehetséges részlet-megoldásokról. Az egész rétegrendet mechanikai rögzítéssel kell rögzíteni. A mechanikai rögzítést az ÉMSZ Tetõszigetelések Tervezési és Kivitelezési rányelvei 8.5 pontja alapján kell megtervezni és kivitelezni. A rögzítést csak az átfedések alatt, ha az ott nem lehetséges, például a tetõszélek és sarkok esetén, külön bitumenes lemez folttal leragasztva lehet készíteni /C

15 ÚJ EGYENES RÉTEGRENDÛ MELEGTETÕ, MECHANKA RÖGZÍTÉSSEL V2 2. réteg vízszigetelés alternatívái V1 1. réteg vízszigetelés alternatívái H Hõszigetelés Pf Párafékezõ rtg. A Aljzat Mûszaki megoldás i V2 V1 H Pf A i Trapézlemez aljzaton kõzetgyapot hõszigeteléssel Alkalmazható kapcsolati lehetõségek az anyagok minõsége szerint APP modifikált bit. lemez (-15 C, +150 C) Viapol Eu.ro.play P 45 Min. Polyshield TS4 4,9 kg Mineral Gummival PL Minerale 5,2 kg Prima GGV 4 mm T Viapol Polyextra GGV 4 mm T Rockwool MONROCK MAX-E NOBASL (vtg.:hõtechnikai számítás alapján) 0,2 mm vastag Pe fólia végtelenítve öntapadó csíkkal ragasztva Trapézlemez aljzat min. 2,5 % lejtés APP modifikált bit. lemez (-10 C, +150 C) Viapol Polyextra 4,5 kg Mineral Polybond FC 4,5 kg Mineral Ardesia PL 4,5 kg Mineral Prima GGV 4 mm T Viapol Polyextra GGV 4 mm T 0,2 mm vastag Pe fólia végtelenítve öntapadó csíkkal ragasztva Trapézlemez aljzat min. 2,5 % lejtés Extraflex GGV 4 mm H Elastobond GG200 4 mm Pe 0,2 mm vastag Pe fólia végtelenítve öntapadó csíkkal ragasztva Trapézlemez aljzat min. 2,5 % lejtés A B C Méretezett párazáró réteg (Vaporval 3 kg) szükséges, ha ti < 24 C és 65%< i <85% Pontralejtés kialakítása szükséges a ROCKFALL lejtésképzéssel. min. 2,5 % Rockwool MONROCK MAX-E NOBASL (vtg.:hõtechnikai számítás alapján) Részletrajzok : szerint Kõzetgyapot Kõzetgyapot SBS modifikált bit. lemez (-15 C, -20 C, +120 C) Extraflex P 4,5 kg Mineral Elastobond S6 4,5 kg Mineral Elastoflex PL 4,5 kg Mineral Rockwool MONROCK MAX-E NOBASL (vtg.:hõtechnikai számítás alapján) TETÕ-PLUSZ ALKALMAZÁSTECHNKA 1.1.4/C

16 Új egyenes rétegrendû terasztetõ, leterheléses rögzítéssel, beton födémen, expandált polisztirol hab hõszigeteléssel Szerkesztési elvek TETÕ-PLUSZ ALKALMAZÁSTECHNKA A tetõ igénybevételi fokozatának megfelelõen kell kiválasztani a rétegrendet. A jobb minõségû anyagok alkalmazása ott elõnyös, ahol az aljzat mozgásai illetve a tetõre kerülõ gépészeti felépítmények rendszeres karbantartása miatt nagyobb mechanikai igénybevétel érheti a csapadékvíz elleni szigetelést. (lásd ÉMSZ rányelvek 4.2./5-7.) A hõszigetelés vastagságát épületfizikai méretezéssel kell megállapítani. A számítás során a belsõ tér téli és nyári energetikai szempontjait, valamint az épületszerkezetek páralecsapódás elleni védelmét kell figyelembe venni. A párazáró párafékezõ réteg minõségét a rétegrend felépítése, a belsõ tér hõmérséklete és páratartalma alapján kell kiválasztani, egyben figyelemmel kell lenni a leterhelt rétegfelépítés építéstechnológiai követelményeire is. A párazáró réteget a szegélyek mentén fel kell hajtani, párazáró tömítéssel kell lezárni. Az áttöréseket a rétegbe párazáró módon be kell szabni. A szûrõbeton aljzat legalább 2,5x2,5 m-es hálóban dilatált legyen, alatta legalább egy réteg TYPAR PRO polipropilén fátyol szûrõréteggel. A csapadékvíz-szigetelés esetében legalább a 2,5 % lejtés szükséges, azonban a burkolt felületen, a járáskomfort miatt, elegendõ az 1 % lejtés is. Elkészíthetõ a rétegrend vasalt beton aljzattal is, ekkor azonban javasoljuk egy perforált formasajtolt drénlemez szivárgó réteget alkalmazni a csapadékvíz-szigetelésen. Kivitelezési ismeretek A kellõsített betonfelületre a párazáró réteg anyagát lángolvasztással csak foltokban kell leragasztani. A hõszigetelést foltokban lángolvasztással megolvasztott bitumenes lemez felületre lehet ragasztással rögzíteni, de ez nem feltétlenül szükséges. Ha a kivitelezés üteme lépcsõs eltolással olyan gyors, hogy a szélszívás miatti károsodással nem kell számolni, akkor nem kell rögzíteni. Ha a méretezés alapján, illetve a lejtésképzés miatt a hõszigetelés vastagsága nagyobb, mint 10 cm, akkor több PS hab hõszigetelõ réteget kell egymás felett hézagcserében elhelyezni. Az elsõ réteg szigetelõ lemez sávokat szárazon, a beállításokat követõen, kifektetik és az átfedéseket, illetve toldásokat lángterelõvel ellátott szélezõégõvel felületfolytonosítani kell. Lehetséges ezt a mûveletet úgy is készíteni, hogy az átfedések alá egy 25 cm széles vékony bitumenes lemez védõsávot fektetnek a láng károsító hatásának elkerülésére. A tetõ ideiglenes csapadékvíz elleni védelméül az áttörések, szegélyek mentén a vízhatlan lezárásokat mielõbb el kell készíteni. A csapadékvíz elleni szigetelés záró rétegét fél tekercs szélességû eltolással kell lángolvasztással felületfolytonosan - légzárványoktól mentesen - leragasztani. A szegélyek mentén az ékelemet és a lezárásokat vízhatlanul el kell készíteni. A mellékelt szigetelési részletek nem szolgálnak kiviteli tervként, a tervezést nem helyettesítik, csak tájékoztatást adnak a lehetséges részlet-megoldásokról. A leterhelés lehet legalább 6 cm vastag egyszemcsés szûrõbeton, legalább 6 cm vastag hálósan vasalt aljzatbeton. Az elsõ esetben, amely csak kisebb lakossági teraszokon használható, fõleg egyirányú lejtésnél, TYPAR PRO elválasztó réteg alkalmazását javasoljuk. A pontralejtéssel készülõ, belsõ vízelvezetésû bonyolultabb, nagyobb teraszoknál javasolt vasalt aljzatot célszerû formasajtolt perforált drénlemezen, mint tisztasági és szivárgó rétegen, elkészíteni. Fontos megjegyezni, hogy ez a megoldás üzemszerûen csak személyforgalomra megfelelõ megoldás, jármûforgalomra, nagyobb terhelésre nem alkalmas /A

17 ÚJ EGYENES RÉTEGRENDÛ TERASZTETÕ, LETERHELÉSES RÖGZÍTÉSSEL B L D Burkolat Szûrõbeton Drén réteg V2 2. réteg vízszigetelés alternatívái V1 1. réteg vízszigetelés alternatívái H Hõszigetelés Pz A Párazáró lemez Aljzat Mûszaki megoldás i i Beton födémen expandált polisztirol hab hõszigeteléssel B L D V2 V1 H Pz A Alkalmazható kapcsolati lehetõségek az anyagok minõsége szerint APP modifikált bit. lemez (-15 C, +150 C) HAMNAP GEO APP modifikált bit. lemez (-10 C, +150 C) Prima GGV 4 mm T Prima GGV 4 mm T Viapol Polyextra GGV 4 mm T Viapol Polyextra GGV 4 mm T NKECELL NC (EPS) 150 (vtg.:hõtechnikai számítás alapján) Ragasztott fagyálló lapburkolat NKECELL NC (EPS) 150 (vtg.:hõtechnikai számítás alapján) Extraflex GGV 4 mm H Elastobond GG200 4 mm Pe NKECELL NC (EPS) 150 (vtg.:hõtechnikai számítás alapján) Vaporval 3 kg Vaporval 3 kg Vaporval 3 kg Viabit Primer kellõsítõ Beton aljzat 2,5% lejtés Ragasztott fagyálló lapburkolat Viabit Primer kellõsítõ Beton aljzat 2,5% lejtés Viabit Primer kellõsítõ Beton aljzat 2,5% lejtés A B C min. 2,0 % Nikecell PS hab Nikecell PS hab SBS modifikált bit. lemez (-15 C ; -20 C, +120 C) Ragasztott fagyálló lapburkolat Leterhelõ szûrõbeton Leterhelõ szûrõbeton Leterhelõ szûrõbeton Viapol Eu.ro.play P 4 mm T Polyshield TS4 4 mm H Gummival PL 4 mm H Viapol Polyextra P 4 mm T Polybond FC 4 mm H Gummiflex PL 4 mm H HAMNAP GEO Részletrajzok : szerint HAMNAP GEO Extraflex P 4 mm H Elastobond S6 4 mm Pe Elastoflex P 4 mm Pe TETÕ-PLUSZ ALKALMAZÁSTECHNKA 1.1.5/A

18 Új fordított rétegrendû melegtetõ, leterheléses rögzítéssel, beton födémen, extrudált polisztirol hab hõszigeteléssel Szerkesztési elvek TETÕ-PLUSZ ALKALMAZÁSTECHNKA A tetõ igénybevételi fokozatának megfelelõen kell kiválasztani a rétegrendet. A jobb minõségû anyagok alkalmazása ott elõnyös, ahol az aljzat mozgásai illetve a tetõre kerülõ gépészeti felépítmények rendszeres karbantartása miatt nagyobb mechanikai igénybevétel érheti a csapadékvíz elleni szigetelést. (lásd ÉMSZ rányelvek 4.2./5-7.) A hõszigetelés vastagságát épületfizikai méretezéssel kell megállapítani. A számítás során a belsõ tér téli és nyári energetikai szempontjait, valamint az épületszerkezetek páralecsapódás elleni védelmét kell figyelembe venni. Fordított rétegrendû tetõ esetén a csapadékvíz-szigetelés a páratechnikai réteg szerepét is betölti. A beton aljzat legalább 4x4 m-es hálóban dilatált, a felülete legalább 2 % lejtésû legyen. A hajlatokban és vápákban megengedett az 1 % lejtés is, azonban a csekélylejtés miatt a vízmegállásra (tócsákra) már számítani kell. Kivitelezési ismeretek A kellõsített betonfelületre az elsõ szigetelõ réteg anyagát lángolvasztással kell leragasztani. A ragasztást a dilatációs hézagok felett meg kell szakítani, ott egy cm-es fedéllemez csúsztatósávot kell elõzetesen elhelyezni. A tetõ ideiglenes csapadékvíz elleni védelméül az áttörések, szegélyek mentén a vízhatlan lezárásokat mielõbb el kell készíteni. A csapadékvíz elleni szigetelés záró rétegét fél tekercs szélességû eltolással kell lángolvasztással felületfolytonosan - légzárványoktól mentesen - leragasztani. A szegélyek mentén a cementhabarcs ék kialakítását, a felvezetéseket és a lezárásokat vízhatlanul el kell készíteni. A mellékelt szigetelési részletek nem szolgálnak kiviteli tervként, a tervezést nem helyettesítik, csak tájékoztatást adnak a lehetséges részletmegoldásokról. A hõszigetelést csak extrudált PS hab (pl. ROOFMATE SL-A) alkalmazásával lehet elkészíteni. Ennek vízfelvétele elhanyagolhatóan kicsi és tartósan ellenáll az idõjárási hatásoknak. A lépcsõs kialakítás miatt kizárólag kötésben szabad elhelyezni, a szegélyek mentén gondos beszabással készítve, ügyelve az ék miatti megemelkedésre. A leterhelés lehet legalább 5 cm tiszta, gömbölyû szemû, mosott kavicsréteg, amelynek szemcsemérete mm legyen. A tetõszéleken min. 2 m széles sávban, a szél okozta többlet szívóerõk ellen, de 8-20 m közötti párkánymagasságú épületek esetén akár az egész tetõfelületen is lehetséges a jelölt járólapos leterhelés. Mindkét esetben TYPAR PRO elválasztó réteg alkalmazását javasoljuk. Fontos megjegyezni, hogy ez a megoldás nem terasztetõ, tehát üzemszerûen személyforgalomra csak akkor lesz megfelelõ megoldás, ha a tetõt kifejezetten olyan részlet-megoldásokkal tervezik, amely mindenben a terasztetõ követelményeinek megfelel

19 ÚJ FORDÍTOTT RÉTEGRENDÛ MELEGTETÕ, TERASZTETÕ, LETERHELÉSES RÖGZÍTÉSSEL T E Leterhelõ rtg. Elválasztó rtg. H Hõszigetelés V2 2. réteg vízszigetelés alternatívái V1 1. réteg vízszigetelés alternatívái A Aljzat Mûszaki megoldás T E H V2 V1 A Beton födémen extrudált polisztirol hab hõszigeteléssel Alkalmazható kapcsolati lehetõségek az anyagok minõsége szerint APP modifikált bit. lemez (-10 C, +150 C) méretezett 16/32 mosott kavics beton járdalap TYPAR PRO nem szõtt geotextília ROOFMATE SL (vtg.:hõtechnikai számítás alapján) Viapol Polyextra P 4 mm T Polybond FC 4 mm H Gummiflex PL 4 mm H Prima GGV 4 mm T TREND HS 4 mm T Gummiflex VV 4 mm H A B C Részletrajzok : szerint ROOFMATE SL APP modifikált bit. lemez (-5 C, +150 C) méretezett 16/32 mosott kavics beton járdalap TYPAR PRO nem szõtt geotextília ROOFMATE SL (vtg.:hõtechnikai számítás alapján) Prima P 4 mm T TREND HS 4 mm T ASSO PL 4 mm H Prima GGV 4 mm T TREND HS 4 mm T Gummiflex VV 4 mm H Viabit Primer kellõsítõ Viabit Primer kellõsítõ Beton aljzat 2% lejtés Beton aljzat 2% lejtés min. 2 % i SBS modifikált bit. lemez (-15 C ; -20 C, +120 C) méretezett 16/32 mosott kavics beton járdalap TYPAR PRO nem szõtt geotextília ROOFMATE SL (vtg.:hõtechnikai számítás alapján) Extraflex P 4 mm H Elastobond S6 4 mm Pe Elastoflex P 4 mm Pe Extraflex GGV 4 mm H Extraflex V 4 mm H Elastoflex VV 4 mm Pe Viabit Primer kellõsítõ Beton aljzat 2% lejtés TETÕ-PLUSZ ALKALMAZÁSTECHNKA 1.2.1

20 Új fordított rétegrendû zöldtetõ, leterheléses rögzítéssel, beton födémen, extrudált polisztirol hab hõszigeteléssel Szerkesztési elvek TETÕ-PLUSZ ALKALMAZÁSTECHNKA A tetõ igénybevételi fokozatának megfelelõen kell kiválasztani a rétegrendet. A jobb minõségû anyagok alkalmazása ott elõnyös, ahol az aljzat mozgásai illetve a tetõre kerülõ gépészeti felépítmények rendszeres karbantartása miatt nagyobb mechanikai igénybevétel érheti a csapadékvíz elleni szigetelést. (lásd ÉMSZ rányelvek 4.2./5-7.) A hõszigetelés vastagságát épületfizikai méretezéssel kell megállapítani. A számítás során a belsõ tér téli és nyári energetikai szempontjait, valamint az épületszerkezetek páralecsapódás elleni védelmét kell figyelembe venni. Fordított rétegrendû tetõ esetén a csapadékvíz-szigetelés a páratechnikai réteg szerepét is betölti. A beton aljzat legalább 4x4 m-es hálóban dilatált, a felülete legalább 2 % lejtésû legyen. A hajlatokban és vápákban megengedett az 1 % lejtés is, azonban a csekélylejtés miatt a vízmegállásra (tócsákra) már számítani kell. Kivitelezési ismeretek A kellõsített betonfelületre az elsõ szigetelõ réteg anyagát lángolvasztással kell leragasztani. A ragasztást a dilatációs hézagok felett meg kell szakítani, ott egy cm-es fedéllemez csúsztatósávot kell elõzetesen elhelyezni. A tetõ ideiglenes csapadékvíz elleni védelméül az áttörések, szegélyek mentén a vízhatlan lezárásokat mielõbb el kell készíteni. A csapadékvíz elleni szigetelés záró rétegét fél tekercs szélességû eltolással kell lángolvasztással felületfolytonosan - légzárványoktól mentesen - leragasztani. A szegélyek mentén a cementhabarcs ék kialakítását, a felvezetéseket és a lezárásokat vízhatlanul el kell készíteni. A mellékelt szigetelési részletek nem szolgálnak kiviteli tervként, a tervezést nem helyettesítik, csak tájékoztatást adnak a lehetséges részletmegoldásokról. A hõszigetelést csak extrudált PS hab (pl. ROOFMATE SL-A) alkalmazásával lehet elkészíteni. Ennek vízfelvétele elhanyagolhatóan kicsi és tartósan ellenáll az idõjárási hatásoknak. A lépcsõs kialakítás miatt kizárólag kötésben szabad elhelyezni, a szegélyek mentén gondos beszabással készítve, ügyelve a ék miatti megemelkedésre. A leterhelés Hamnap 20P formasajtolt drénlemezen, BAUDER víztároló lap hõszigetelõ tulajdonságú drénlemezen megfelelõ vastagságú növényültetõ közeg. A tetõszéleken, a szél okozta többlet szívóerõk ellen, szükséges egy kavicssáv, illetve a járólapos leterhelés. Mindkét esetben TYPAR PRO elválasztó réteg alkalmazását javasoljuk. Fontos megjegyezni, hogy ez a megoldás zöldtetõ, nem terasztetõ, tehát üzemszerûen személyforgalomra nem megfelelõ megoldás, csupán egy esztétikai és ökológiai értékkel bíró leterhelési változat. Terasztetõként alkalmazni csak külön erre alkalmas felületeket megtervezve lehetséges, ahol ez a zöldtetõ megoldás esztétikusan beillesztve használható

21 ÚJ FORDÍTOTT RÉTEGRENDÛ ZÖLDTETÕ, LETERHELÉSES RÖGZÍTÉSSEL T Talaj E Elválasztó rtg. F Felületszivárgó H Hõszigetelés V2 2. réteg vízszigetelés alternatívái V1 1. réteg vízszigetelés alternatívái A Aljzat Mûszaki megoldás T E F H V2 V1 A Beton födémen extrudált polisztirol hab hõszigeteléssel Alkalmazható kapcsolati lehetõségek az anyagok minõsége szerint APP modifikált bit. lemez (-15 C, +150 C) Ültetõ közeg TYPAR PRO nem szõtt geotextília HAMNAP 20 P BAUDER víztároló lap ROOFMATE SL (vtg.:hõtechnikai számítás alapján) Polyglass Antiradice P 4 mm H (FLL.) V General Garden 4 mm H (FLL.) Prima GGV 4 mm T TREND HS 4 mm T Gummiflex PL 4 mm H Viabit Primer kellõsítõ Beton aljzat 2% lejtés A Részletrajzok : szerint ROOFMATE SL min. 2 % SBS modifikált bit. lemez (-20 C, +120 C) Ültetõ közeg TYPAR PRO nem szõtt geotextília HAMNAP 20 P BAUDER víztároló lap ROOFMATE SL (vtg.:hõtechnikai számítás alapján) Polyglass Antiradice 4 mm E (FLL.) V Bauder Plant E 4 mm palaörl. (LDA.) V Bauder Plant E 5 mm palaörl. (FLL.) Bauder Pflanzschwarte 5 mm Pe (rézbetét) (FLL.) Extraflex GGV 4 mm T Elastobond S6 4 mm Pe Elastoflex P 4 mm Pe Viabit Primer kellõsítõ Beton aljzat 2% lejtés V V i V B TETÕ-PLUSZ ALKALMAZÁSTECHNKA 1.2.4

22 ÚJ EGYENES RÉTEGRENDÛ MELEGTETÕ, beton födémen, hegesztett rögzítéssel TETÕ-PLUSZ ALKALMAZÁSTECHNKA Eresz TETÕSÉMA Lejtés Lejtés Felülvilágító Összefolyó Lejtés Lejtés Lejtés Rétegrend : szerint Attika T

23 ÚJ EGYENES RÉTEGRENDÛ MELEGTETÕ, beton födémen, hegesztett rögzítéssel 5% Dryvit homlokzati bevonatrendszer ATTKA KALAKÍTÁSA Kétvízorros fallefedés 10 cm Viabit Primer kellõsítés Bitumenes lemezzel kasírozott hõszigetelõ tábla Attika falszigetelés elsõ rétege rétegrend szerinti vízszig. 1. rétege, lejtésbevágott 10 cm Rétegrend : szerint Perfoval Pe Beton aljzat Párafékezõ réteg TETÕ-PLUSZ ALKALMAZÁSTECHNKA 4.2.1
