KAPILLÁRIS KONDENZÁCIÓ

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "KAPILLÁRIS KONDENZÁCIÓ"

Emil Vince Szőke
8 évvel ezelőtt
Látták:

1 PENÉSZ A HÁZBAN

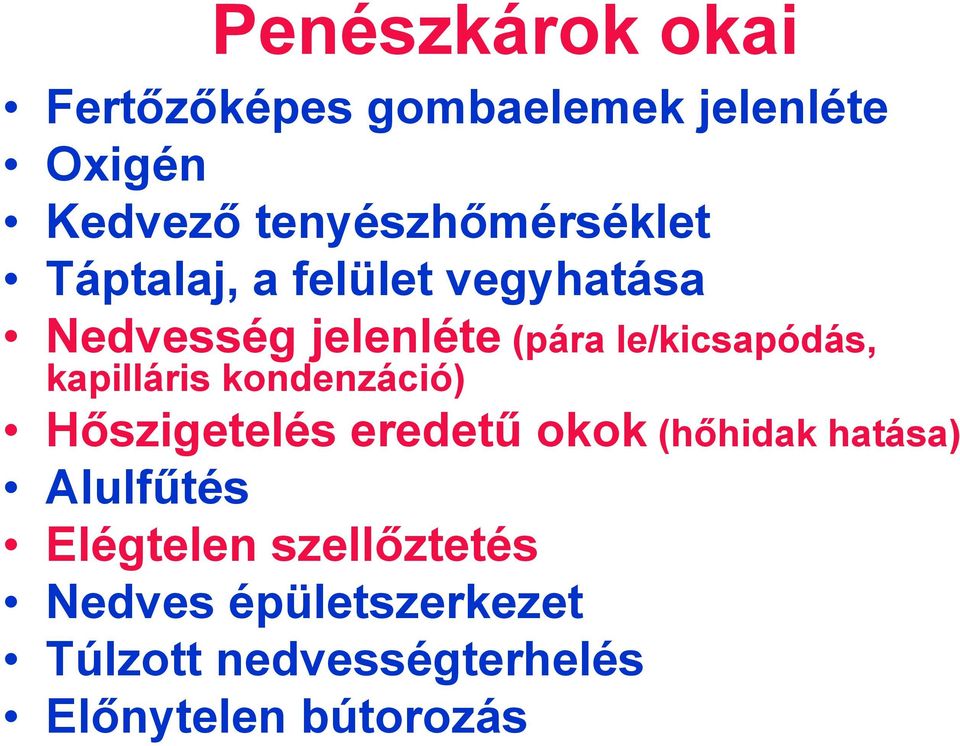

2 Penészkárok okai Fertőzőképes gombaelemek jelenléte Oxigén Kedvező tenyészhőmérséklet Táptalaj, a felület vegyhatása Nedvesség jelenléte (pára le/kicsapódás, kapilláris kondenzáció) Hőszigetelés eredetű okok (hőhidak hatása) Alulfűtés Elégtelen szellőztetés Nedves épületszerkezet Túlzott nedvességterhelés Előnytelen bútorozás

le/kicsapódás, kapilláris kondenzáció) Hőszigetelés eredetű okok (hőhidak hatása)

3 Nt ( % ) Rp(%) KAPILLÁRIS KONDENZÁCIÓ

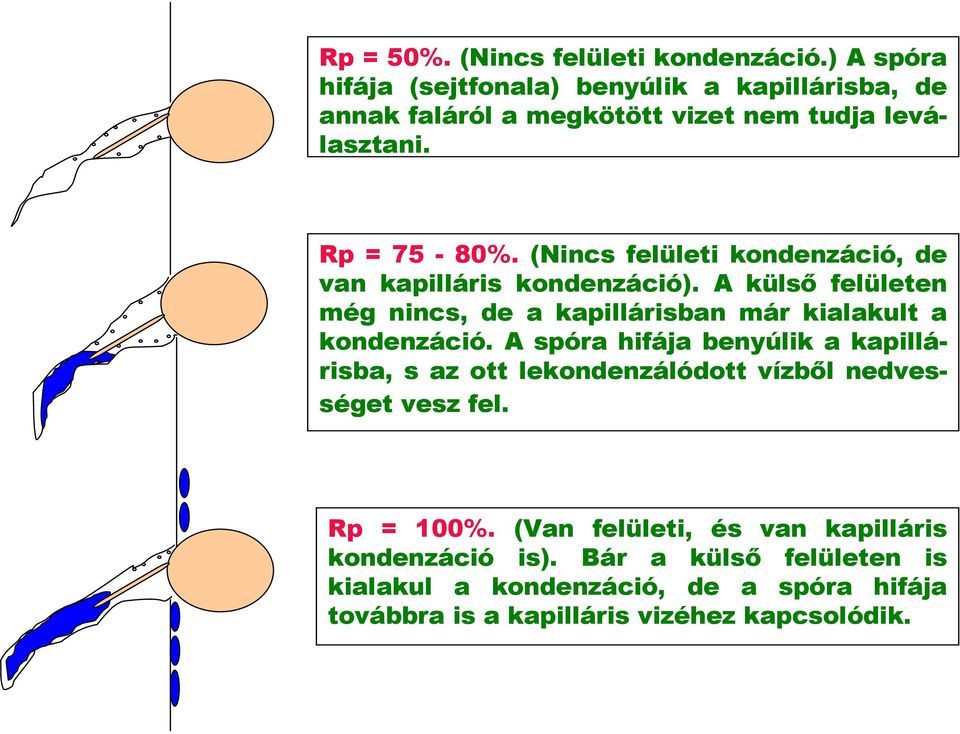

4 Rp = 50%. (Nincs felületi kondenzáció.) A spóra hifája (sejtfonala) benyúlik a kapillárisba, de annak faláról a megkötött vizet nem tudja leválasztani. Rp = 75-80%. (Nincs felületi kondenzáció, de van kapilláris kondenzáció). A külső felületen még nincs, de a kapillárisban már kialakult a kondenzáció. A spóra hifája benyúlik a kapillárisba, s az ott lekondenzálódott vízből nedvességet vesz fel. Rp = 100%. (Van felületi, és van kapilláris kondenzáció is). Bár a külső felületen is kialakul a kondenzáció, de a spóra hifája továbbra is a kapilláris vizéhez kapcsolódik.

(Nincs felületi kondenzáció, de van kapilláris kondenzáció). A külső felületen még nincs, de a kapillárisban már kialakult a kondenzáció.

5 Penészkárok okai Fertőzőképes gombaelemek jelenléte Oxigén Kedvező tenyészhőmérséklet Táptalaj, a felület vegyhatása Nedvesség jelenléte (pára le/kicsapódás) Hőszigetelés eredetű okok (hőhidak hatása) Alulfűtés Elégtelen szellőztetés Nedves épületszerkezet Túlzott nedvességterhelés Előnytelen bútorozás

le/kicsapódás) Hőszigetelés eredetű okok (hőhidak hatása) Alulfűtés

6 ALKALMATLAN SZERKEZETEK

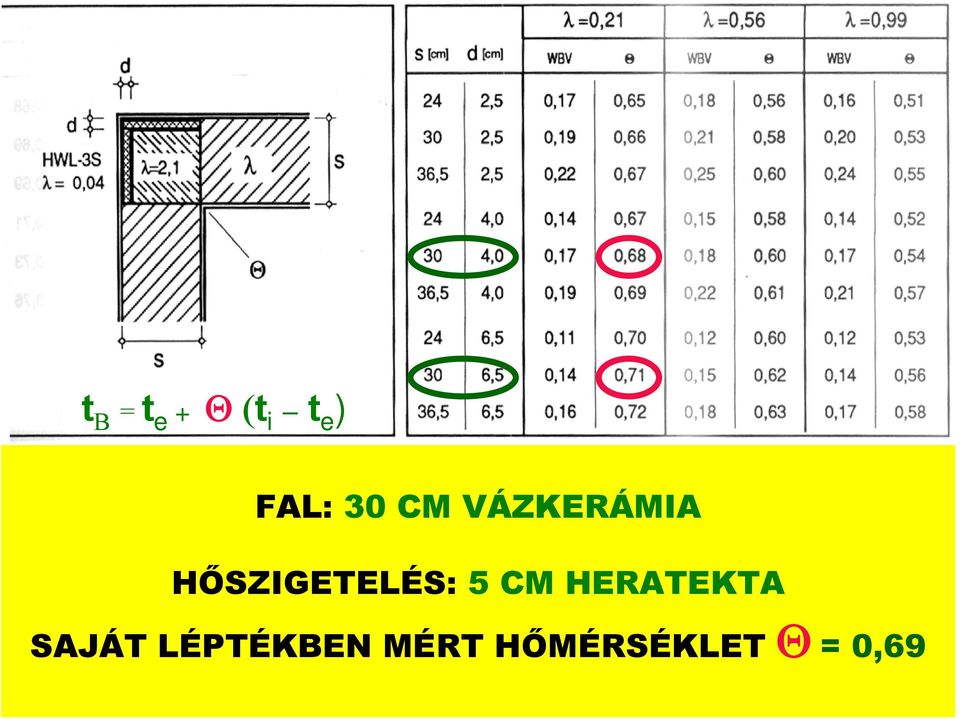

8 t B = t e + Θ (t i t e ) FAL: 30 CM VÁZKERÁMIA HŐSZIGETELÉS: 5 CM HERATEKTA SAJÁT LÉPTÉKBEN MÉRT HŐMÉRSÉKLET Θ = 0,69

9 Belső léghőmérséklet t i ( o C) Külső léghőmérséklet t e ( o C) Belső felületi hőmérséklet ϑ i ( o C) Harmatponti hőmérséklet t s ( o C) ha a belső relatív páratartalom ϕ i ( % ) ,46 17,0 15,8 14,4 12,9-5 15,01 17,0 15,8 14,4 12,9 0 16,56 17,0 15,8 14,4 12, ,08 15,1 13,9 12,5 11,1-5 13,63 15,1 13,9 12,5 11,1 0 15,18 15,1 13,9 12,5 11, ,70 13,2 12,0 10,7 9,3-5 12,25 13,2 12,0 10,7 9,3 0 13,80 13,2 12,0 10,7 9,3

12,9-5 15,01 17,0 15,8 14,4 12,9 0 16,56 17,0 15,8 14,4 12,9-10 12,08 15,1 13,9 12,5 11,1-5 13,63 15,1 13,9 12,5

11 24,0 C SAROKABLAK + VB. PILLÉR t e = + 5 o C t i = + 24 o C Δt = 9,6 o C 14,4 C

12 24,3 C ,4 C 14 SAROKABLAK + VB. PILLÉR t e = + 5 o C t i = + 24 o C Δt = 10,9 o C

13 26,0 C KÜLSŐ FAL TETŐTÉRI FERDE FAL t b =+14,0 o C t i = +26,1 o C Δt = 12,1 o C 14 14,0 C

14 26,0 C KÜLSŐ FAL TETŐTÉRI FERDE FAL t b =+14,0 o C t i = +26,1 o C Δt = 12,1 o C 14 14,0 C

16 HŐHIDAS SZERKEZETI KAPCSOLATOK

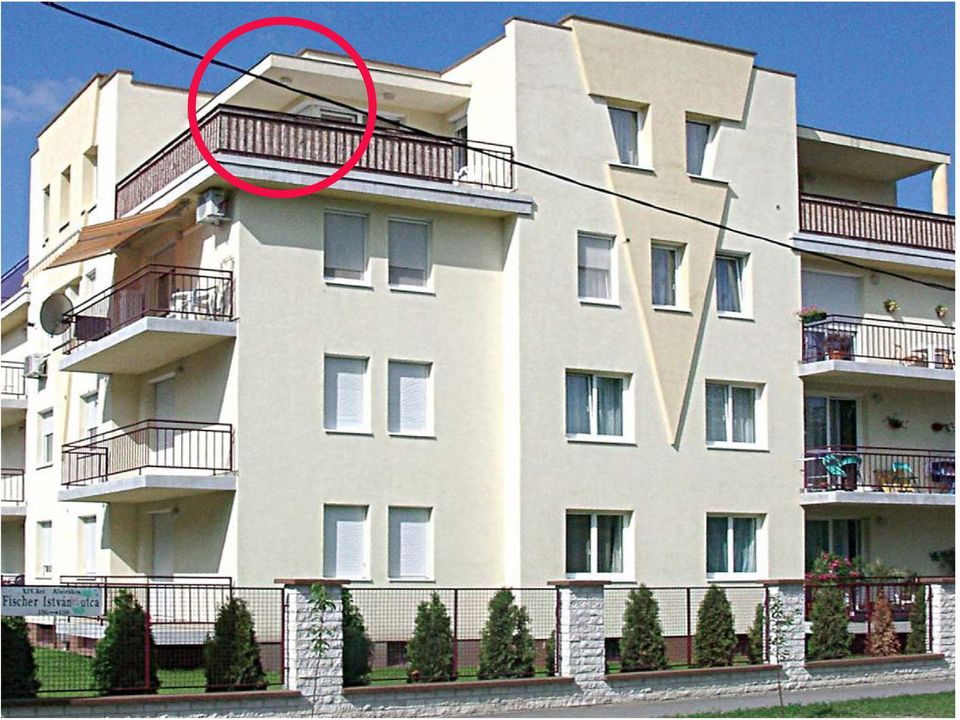

23 U = 0,76 W/m 2 K (1979) Terv : 2004

28 ?

31 U = 0,74 W/m 2 K (1979) Terv : 2003 Vizsgálat: 2005

35 SZAKSZERŰTLEN KIVITELEZÉS

36 HIBÁS ÉS HIÁNYOS HŐSZIGETELÉS

37 HIBÁS ÉS HIÁNYOS HŐSZIGETELÉS

38 HIBÁS ÉS HIÁNYOS HŐSZIGETELÉS

39 A HŐSZIGETELÉS VASTAGSÁGA

40 TETŐ VASBETON BORDÁVAL őszigetelés VB szerkezet

41 ek Függőleges rétegek ÁRKÁDFÖDÉM HOMLOKZATI FAL (Tasi Andrea)

42 VASBETON HARÁNT-VÉGFAL (Tasi Andrea)

43 21,4 C ,6 C HIBÁS ALÉPÍTMÉNYI HŐSZIGETELÉS Δt =7,8 o C

44 PENÉSZVIRÁGOK 16 MILLIÓÉRT

47 HIBÁS SZERKEZETTERVEZÉS

48 HIBÁS SZERKEZETTERVEZÉS

49 HIBÁS SZERKEZETTERVEZÉS

50 HIBÁS SZERKEZETTERVEZÉS

51 HIBÁS SZERKEZETTERVEZÉS

52 ETELKA HÁZA, AZ ÁLLATORVOSI LÓ

53 ETELKA HÁZA, AZ ÁLLATORVOSI LÓ

54 A TERASZTETŐ HŐSZIGETELÉSE

55 A TERASZTETŐ VÍZSZIGETELÉSE

56 ETELKA HÁZA, AZ ÁLLATORVOSI LÓ

57 MELLVÉDFAL LEFEDÉSE

58 ETELKA HÁZA, AZ ÁLLATORVOSI LÓ

59 KISZELLŐZTETÉS HIÁNYA

60 ETELKA BÁDOGOSA, A MEKKMESTER

61 ETELKA HÁZA, AZ ÁLLATORVOSI LÓ

62 A TERASZTETŐ VÍZELVEZETÉSE.

63 PESTERZSÉBET, TETŐTÉRI LAKÁSOK (19)

64 KIVITELI TERV

65 KIVITELI TERV

68 HIÁNYOS HŐSZIGETELÉS, SZELLŐZÉS NINCS

69 HIÁNYOS HŐSZIGETELÉS, ABLAK AZ UTCÁRA

70 HŐSZIGETELÉS AZ ÉPÜLETSARKON

71 PADLÁSFÖDÉM HŐSZIGETELÉSE 45 MM VASTAG POLYFOAM APRÍTÉKLEMEZZEL U = 1,15 W/m 2 K

72 TÉRDFAL - KÜLSŐ FAL - FERDE FAL t e = + 4 o C t= i + 25 o C Δt = 10,0 o C

74 2010: HŐSZIGETELÉS UTÁN

75 2010: HŐSZIGETELÉS UTÁN

76 2010: HŐSZIGETELÉS UTÁN

77 Penészkárok okai Fertőzőképes gombaelemek jelenléte Oxigén Kedvező tenyészhőmérséklet Táptalaj, a felület vegyhatása Nedvesség jelenléte (pára le/kicsapódás) Hőszigetelés eredetű okok (hőhidak hatása) Alulfűtés Elégtelen szellőztetés Nedves épületszerkezet Túlzott nedvességterhelés Előnytelen bútorozás

78 SZELLŐZTETÉSI HIBÁK

79 SZELLŐZTETÉSI HIBÁK

80 t i = 24 o C ϕ i = 59% Θ = 0,70

81 t i = 24 o C ϕ i = 59% Θ = 0,70

82 t i = 25,4 o C ϕ i = 60,5% Θ = 0,70

83 Mért belső felületi hőmérséklet Számított belső felületi hőmérséklet, ha Számított belső felületi hőmérséklet, ha Számított belső felületi hőmérséklet,ha Számított belső felületi hőmérséklet, ha Harmatponti hőmérséklet t e = +5 o C ϑ i+5 o C t e = +5 o C ϑ i0 o C t e = 0 o C ϑ i0 o C t e = -5 o C ϑ i-5 o C t e = -10 o C ϑ i-10 o C t s o C ,0 18,3 16,8 15,3 13,8 19,6 18,3 18,3 16,8 15,3 13,8 21,0 15,5 18,2 18,3 16,8 15,3 13,8 20,3 17,6 17,8 17,8 16,3 14,8 19,0

84 Aereco

85 HIBÁS BÚTOROZÁS

86 BÚTOROZÁSI HIBÁK

87 BÚTOROZÁSI HIBÁK

90 26,0 C KÜLSŐ FAL - FALSAROK t e = + 4 o C t i = + 25 o C Δt = 10,9 o C 16,1 C

91 BÚTOROZÁSI HIBÁK

92 CSEPPEK A TENGERBŐL
