Vízépítési Nagyműtárgyak felújításával kapcsolatos betontechnológiai kérdések I.

Átírás

1 MMK Vízgazdálkodás és vízépítés, 2018 Vízépítési Nagyműtárgyak felújításával kapcsolatos betontechnológiai kérdések I. Almássy Piroska Techno-Wato Kereskedőház Kft. ügyvezető, szakértő

2 A 2018-ban kezdődő vízkormányzó művek felújítása: Deák Ferenc-zsilip, Baja Dunakiliti, hajózsilip Góri tározó, duzzasztómű Kisköre, vízlépcső Kvassay-zsilip, töltő-ürítő műtárgy Nick, duzzasztómű Nyugati főcsatorna, beeresztő zsilip

3 Deák Ferenc-zsilip 3

4 Dunakiliti, hajózsilip duzzasztómű

5 Góri tározó

6 Kiskörei vízlépcső

7 Kvassay-zsilip

8 Nick, duzzasztómű

9 Nyugati főcsatorna

10 A műtárgy felújításokkal ill. azok tervezésével kapcsolatban az alábbi feladatokat kell megoldanunk: Az üzemeltető ill. beruházó céljainak pontos megismerése, mely kiterjed az építmény tervezett élettartamára, az új MÁSZ és egyéb előírásokra Az új funkciók ill. bővítések miatti átalakítások egyeztetése Vízgazdálkodási és urbanisztikai, valamint hidrológiai összefüggések vizsgálata A kapcsolódó területfejlesztési tervekkel való összhang vizsgálata, szükség esetén környezetvédelmi hatástanulmány és kockázatelemzés készítése A műtárgyak és azok közvetlen környezetének állapotvizsgálata, mely kiterjed a vasbeton és fém szerkezetekre, csővezetékek diagnosztikájára, valamint a megközelíthetőséget biztosító úthálózat ellenőrzésére

11 A felújítási terveket megalapozó Szakvélemény készítését arra hivatott személy, vagy szervezet végezheti Szakvélemény tartalmi egységei: Megbízás tárgya és előzmények Korróziós állapotfelmérés (szemrevételezés, valamint roncsolásos és roncsolás mentes vizsgálatok, helyszínen és laborban szabványos módon) vasbeton és acél szerkezeten Kiértékelés, kapott eredmények dokumentálása Javaslat a javítási megoldásokra (megrendelő külön kérésére) Fotó dokumentáció

12 A szakvélemény vasbeton szerkezetekre vonatkozó diagnosztikai része az alábbi szempontok alapján történik: a) a műtárgy állapotának vizsgálata roncsolásos és roncsolás mentes módszerekkel: a beton szilárdságának ellenőrzése a betontakarás vastagságának meghatározás a beton karbonátosodásának vizsgálata a beton kémiai szennyeződéseinek vizsgálata a betonacél károsodás meghatározása a betonszerkezet méreteinek meghatározása (amennyiben nem állnak rendelkezésre megvalósulási tervek) repedések és elmozdulások feltérképezése, különös tekintettel az átfolyásokra, szerkezet nedvességvizsgálat zsilipek és egyéb fém szerelvények rögzítésének, tömítettségének ellenőrzése

13 Vizsgálati eredmények kiértékelése - a károsodás mértékének megfelelő osztályba sorolása: bontandó szerkezeterősítést igényel felületi javítás, védelem b) a műtárgy környezetének felmérése, mely kiterjed: a földművek és építmény magassági ellenőrzésére, az aláüregelődések és kimosódások mértékének meghatározására, a műtárgyakon belüli iszapvastagság mérésére

14 Nyírási repedés talaj elmozdulás

15 Utótömörödés miatti elmozdulás

16 A vasbeton szerkezetek károsodásának okai és típusai Tervezésnél: Méretezés - építmények funkciójának figyelembe vétele Csomópontok (beton-beton, beton-acél) - technológiák figyelembevétele vízszigetelés, vízelvezetés Munkahézag tervezés Betonösszetétel - betontechnológus Kémiai, korróziós igénybevételek - füstgázok, savak, sóoldatok jelenléte a környezetben Vízelvezetés

17 A beton előállításánál: Alapanyagok - adalékanyag, cement, víz minősége és szennyezettsége Betontechnológiai hibák - receptúra, homogenizálás, szállítási útvonal megtervezése, bedolgozási idő Adalékszerek - kötésgyorsítók, kötéskésleltetők, képlékenyítők és azok összeférhetősége

18 Nem tervezett dilatációból adódó hiba

19 Nem megfelelő betontakarás, felfagyás

20 Kivitelezésnél, bedolgozásnál Tömörítés (kézi, gépi, öntömörödő) utótömörödés (alépítmény) Hőmérséklet - erős hőterhelés frissbeton kiégés, kötés előtti fagyhatás kagylós kifagyás Deformálódott vasszerelés - betonacélok közötti távolság és beton max. szemnagysága Nem megfelelő betontakarás - teherhordó szerkezet kültéren 3 cm, belül 2 cm vtg. Munkahézag zárás hiánya (kalcium-hidroxid kimosódás) Utókezelés - nedvesen tartás, utókezelő szer

21 A megszilárdult betont érő káros hatások: Mechanikus sérülések Légköri - füstgáz, savas eső, egyéb technológiai eredetű Biológiai - szerves savak, alkoholok, észterek, talaj huminsavak, növényi gyökérsavak, állati ürülékek, nitrifikáló és tiobaktériumok Fagy és olvasztósózás - túlhűtés, kifagyás Kilúgozódás - átmenő víz általi oldás Karbantartás és védelem hiánya

22 Biológiai korrózió, zuzmó, moha

23 Biológiai állati ürülék

24 Elégtelen vastakarás

25 Mechanikus sérülés

26 Javítást követő mechanikai sérülés

27 Kivitelezési hibák

28 Nem megfelelő betontakarás, savas esők, rossz anyagválasztás

29 Átmenő víz általi oldás

30 Munkahézag zárás hiánya

31 Munkahézag zárás hiánya, vagy tönkremenetele

32 Munkahézag zárás hiánya

33 Utótömörödés, szerkezeti repedés

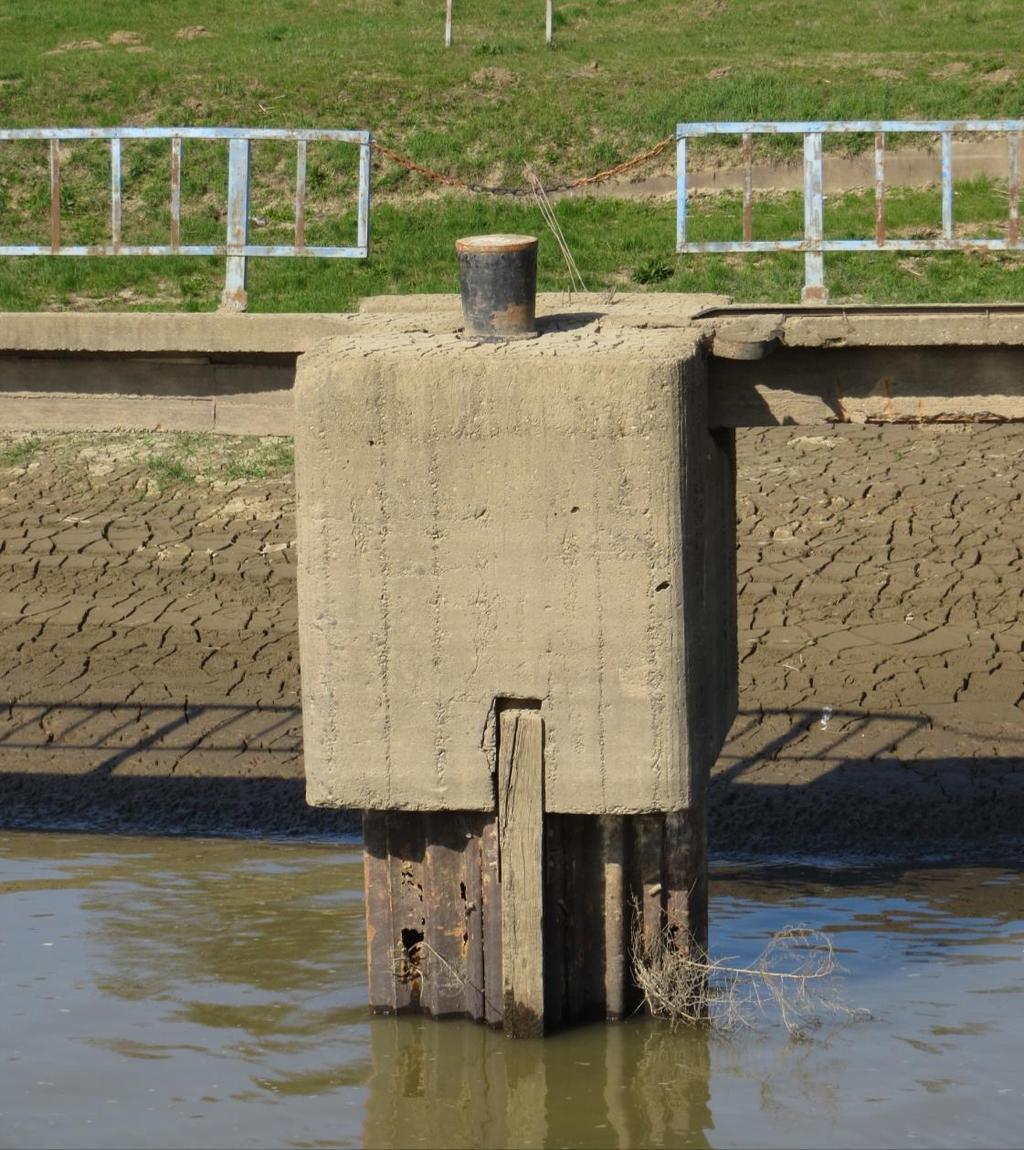

34 Acél korróziót követő vízoldás

35 Nem megfelelő tömörítés, savas esők

36 Acélkorrózió

37 Baja, javítási hibák

38 Ipoly, duzzasztók

39 Ipoly duzzasztó

40 Ipoly, kimosódás

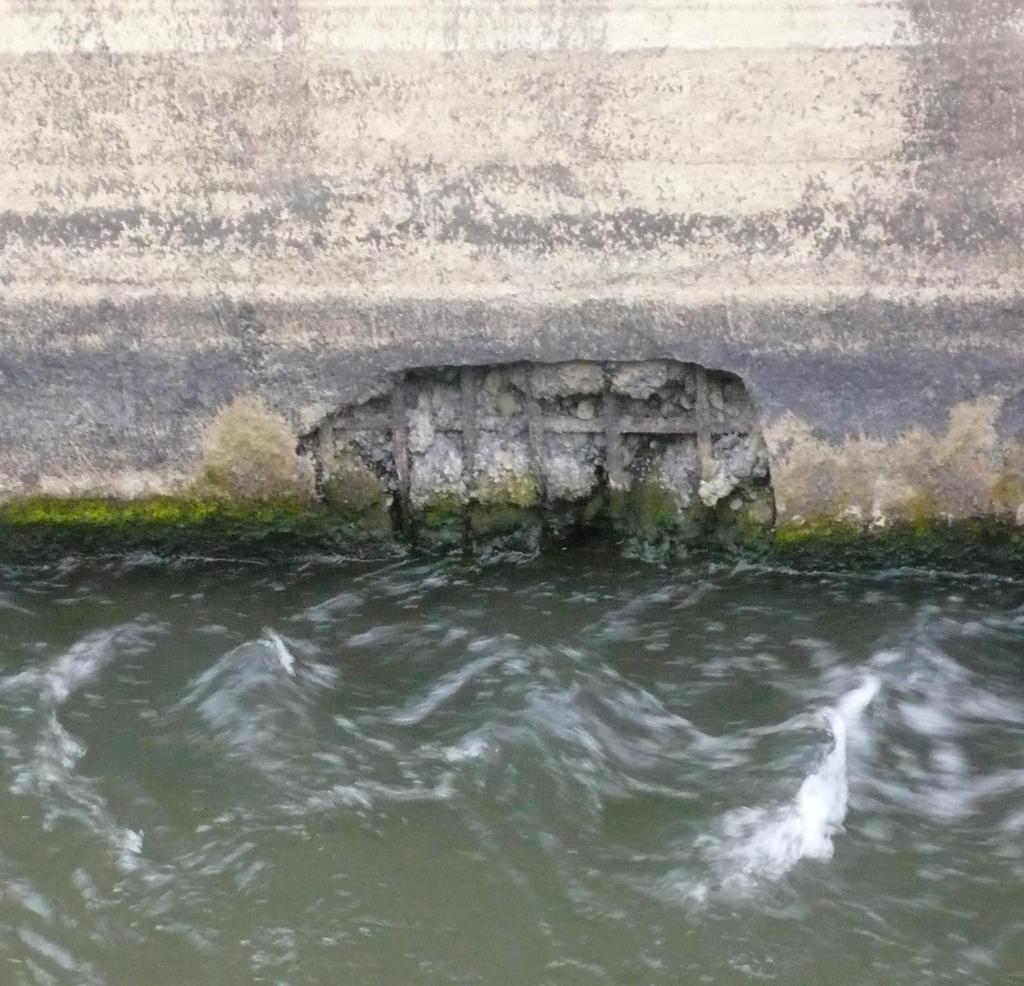

41 Ipoly, rossz betonminőség és mechanikai sérülés

42 Mezőtúr, felületi lefagyás

43 Mezőtúr, Berettyó hármas zsilip

44 Mezőtúr, árvízkapu szétosztályozódás

45 Berettyó, hármas zsilip

46 Tasi zsilip felületi hámlás, lerakódások

47 Tasi zsilip

48 Tasi zsilip, fenéklemez tönkremenetel

49 Tasi zsilip, buzgár az aljzaton

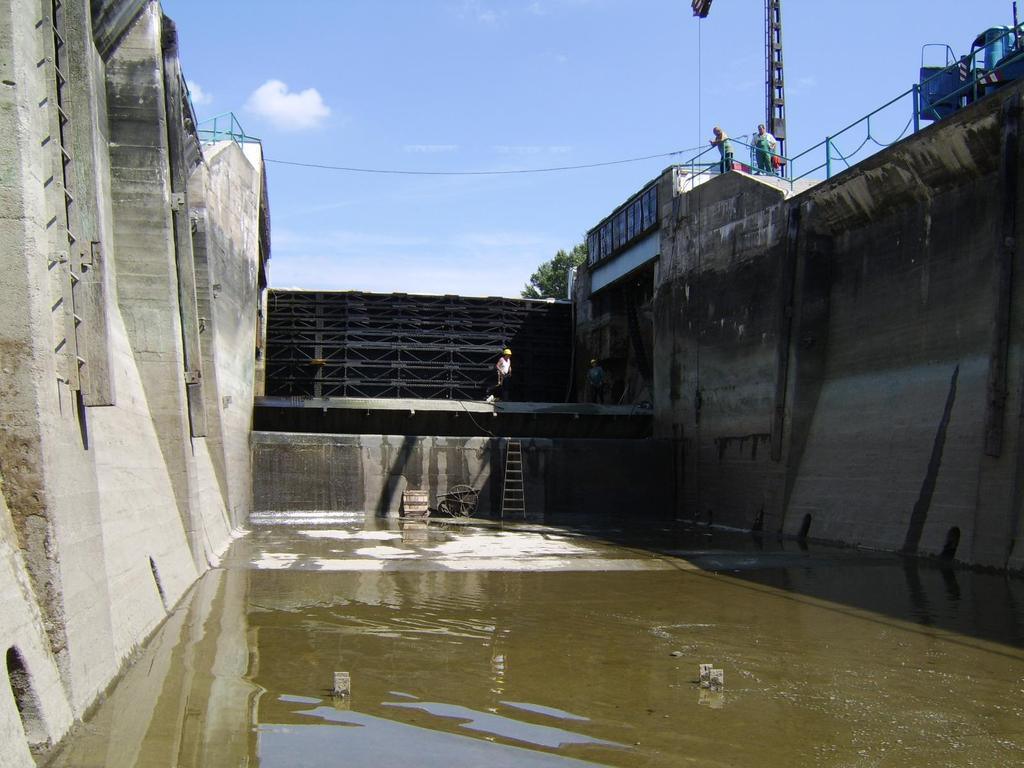

50 Roncsolásmentes vizsgálati módszerek bemutatása a bajai Deák Ferenc-zsilip vizsgálati esettanulmányán keresztül 50

51

52 52

53

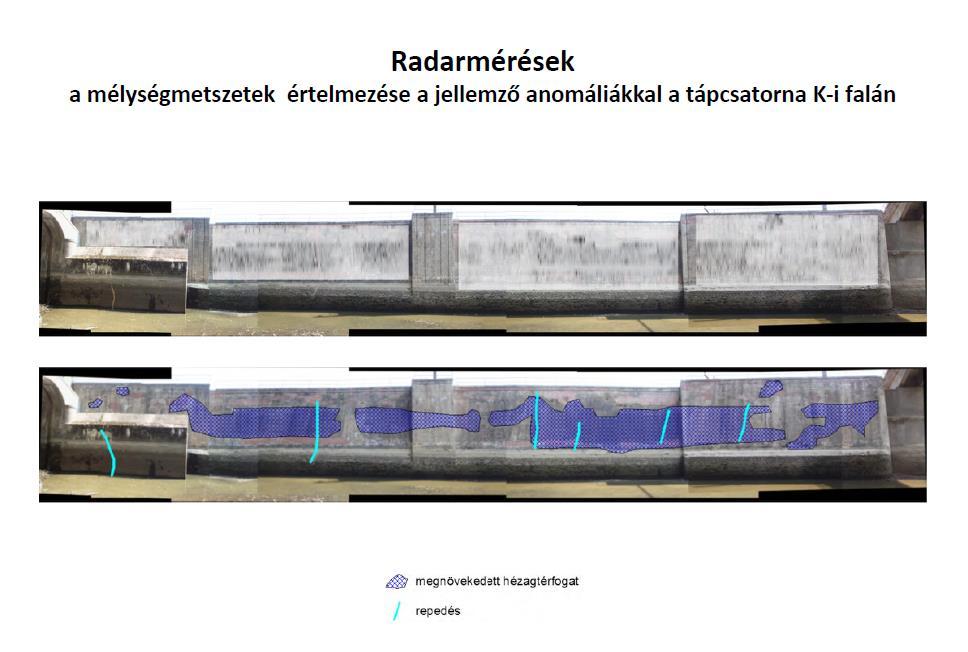

54 54

55 55

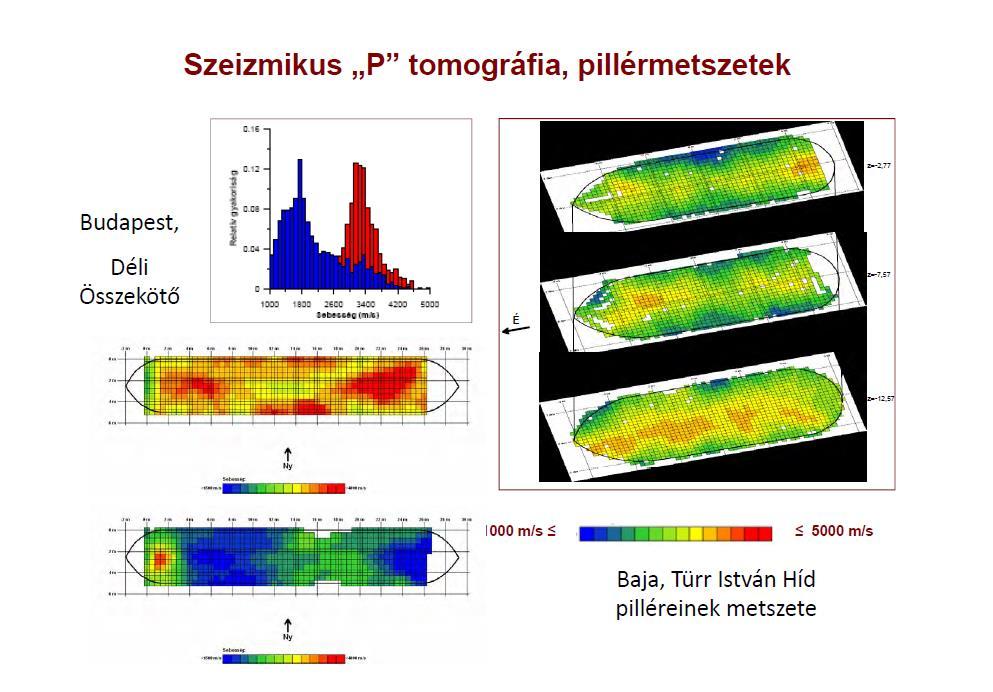

56 56

57

58 Köszönöm a figyelmüket! Szünet után folytatjuk.
