Magyarország vízépítési nagyműtárgyai. Előadó: Keresztény Mihály Kiemelt műszaki referens Országos Vízügyi Főigazgatóság

Átírás

1 Magyarország vízépítési nagyműtárgyai Előadó: Keresztény Mihály Kiemelt műszaki referens Országos Vízügyi Főigazgatóság

2 Tartalomjegyzék 1. Műtárgy a. kialakulásának oka, szerepe; b. csoportosításuk, feladatai, elhelyezkedésük 2. Nagyműtárgyak szerepe (jelen-jövő) 3. Nagyműtárgy rekonstrukciója projektek (KEOP, KEHOP) 4. Létesítmény szabályozás, ellenőrzés (múlt jelen jövő) 5. Szükséges fejlesztési javaslatok

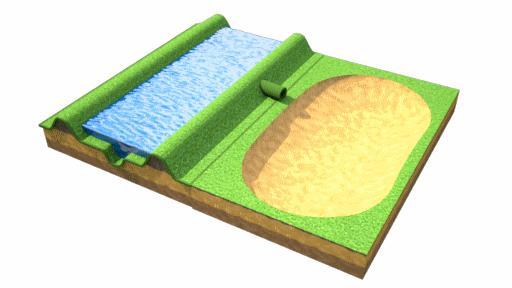

3 Vízgazdálkodási műtárgyak Története egészen a középkorig nyúlik Elődje a fok és fokrendszer Előnyei: egyenletesség növekvő vízkészletek mérséklő mederváltozások Megszűnésének okai: gályavontató utak folyószabályozási és ármentesítési munkák Szükségessé váltak a vízépítési műtárgyak

4 Vízépítési műtárgyak műszaki létesítmények, amelyek a vízgazdálkodás különböző céljait szolgálják Kisműtárgyak Nagyműtárgyak - zsilip, - vízlépcsők, hajózsilipek, erőmű - szabályozási művek - vízkiviteli műtárgyak - árvízi szükségtározók műtárgyai - völgyzárógátas tározók műtárgyai

5 Nagyműtárgyak Feladatuk: ÁRMENTESÍTÉS HAJÓZÁS ÖNTÖZÉS ENERGIATERMELÉS

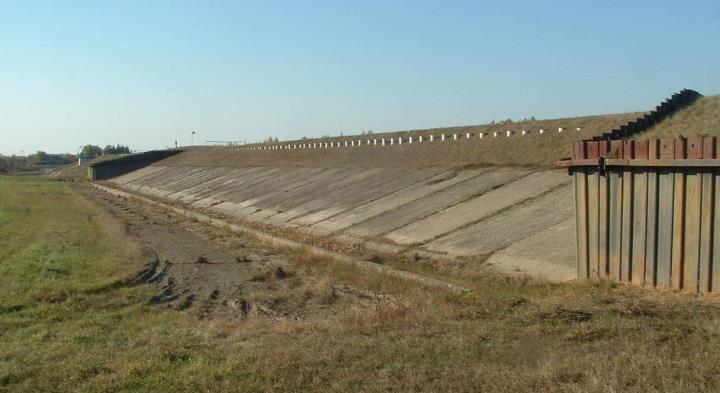

6 Nagyműtárgyak Ármentesítés Mályvádi szükségtározó beeresztő műtárgya Maeslantkering Hajózás Kiskörei hajózsilip Falkirk zsilip

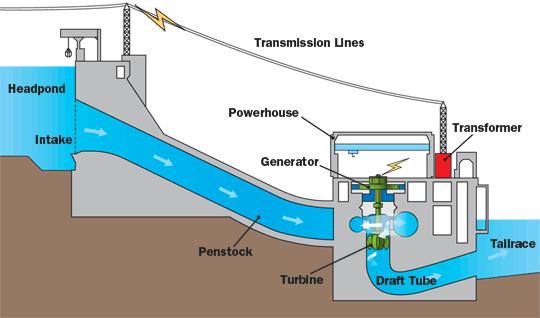

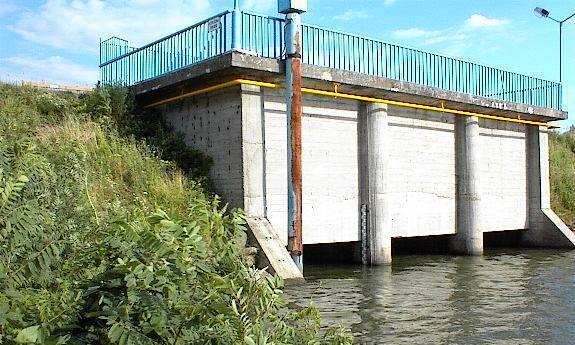

7 Nagyműtárgyak Öntözés Jászsági főcsatorna beeresztő zsilipje Központi forgócsapos öntözés USA Energiatermelés <x37500 Ikervári vízerőmű Három-szurdok-gát, Kína

8 Nagyműtárgyak Magyarországon Nagyműtárgyak Duna-völgy (1997)

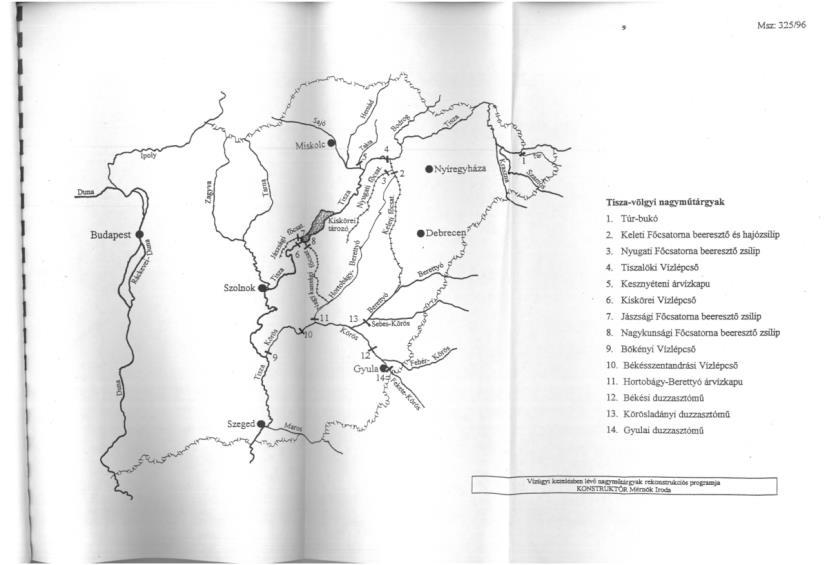

9 Nagyműtárgyak Magyarországon Nagyműtárgyak Tisza-völgy (1997)

10 Nagyműtárgyak Magyarországon Nagyműtárgyak típus szerinti csoportosítása, elhelyezkedése

11 Nagyműtárgyak Magyarországon A vízügyi és nem vízügyi kezelésben lévő műtárgyak felsorolása és elhelyezkedése

12 Nagyműtárgyak jelentősége KLÍMAVÁLTOZÁS Téli, tavaszi csapadéktöbblet Gyakori és tartós árvizek, belvizek Nyári vízhiány Öntözési igények Kisvizek, vízfolyások vízszintje Fokozott igénybevételre való felkészülés Fejlesztés Fenntartás, karbantartás Ellenőrző mérések

13 Nagyműtárgyak rekonstrukciója (KEOP / ) I. A projekt kiváltó oka: a létesítmények különböző szempontú nem megfelelősége I.1. A létesítmény fizikai állapotában bekövetkező állagromlás: - mállás (Tiszalök), - szerkezeti repedés (Kisköre) I.2. Eszmei elavulás, korszerűtlenné válás: Létesítményfajták Műtárgyszerkezetek és egyéb építmények Acélszerkezetű elzárások Gépészeti berendezések (mozgató berendezés, szivattyú, turbina, generátor, daru) Egyéb technológia berendezés, villamos berendezések tervezett élettartam 100 év 50 év 50 év 25 év I.3. A létesítmény funkciójában beálló változás: - árvízszint növekedés, - üzemvízszint változás, - mederváltozás

14 Nagyműtárgyak rekonstrukciója (KEOP / ) II. A projekt szükségessége: döntéshozók segítése Felülvizsgálat, sorrend felállítása Környezetben betöltött szerep Állapot

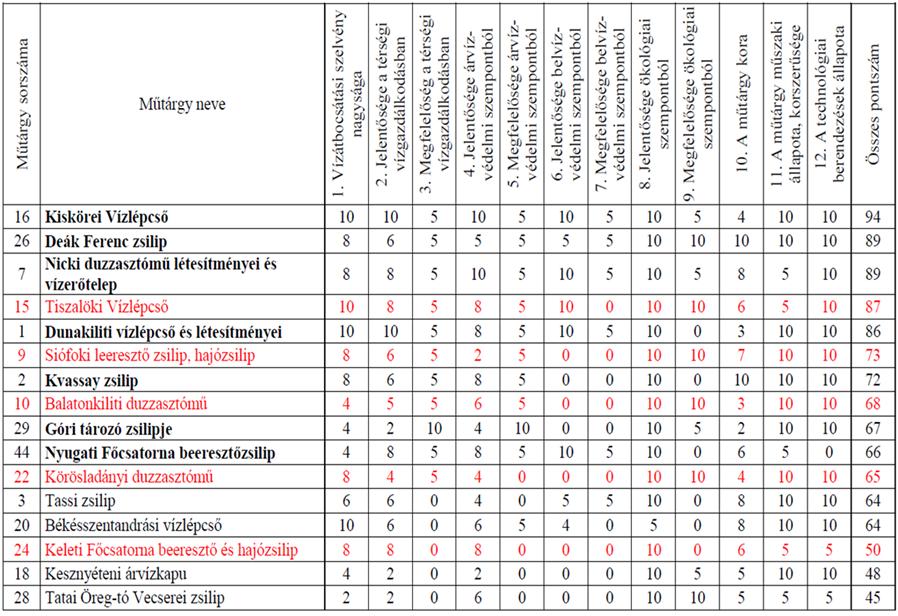

15 Nagyműtárgyak rekonstrukciója (KEOP / ) III. Rangsorolási módszertan: 12 kérdés Jelentősége a térségi vízgazdálkodás szempontjából A műtárgy vízátbocsátó szelvényének elzárható felülete alapján Megfelelőssége a térségi vízgazdálkodás szempontjából Jelentősége árvízvédelmi szempontból A műtárgy kora 1-10 pontrendszer (legrosszabb a 10) meghibásodásával a legnagyobb veszélyt jelenti a magasabb pontszámot kapott műtárgyak rekonstrukciós igénye a legsürgetőbb.

16 Nagyműtárgyak rekonstrukciója (KEOP / )

17 Múlt Nagyműtárgyak fejlesztése és rekonstrukciója (KEHOP ) projekt becsült költsége: 10 Mrd Ft projekt időszak: projekt által érintett műtárgyak: Kiskörei Vízlépcső Nicki duzzasztómű létesítményei és vízerőtelep Deák Ferenc zsilip Dunakiliti vízlépcső és létesítményei Kvassay zsilip Nyugati Főcsatorna beeresztőzsilip Góri tározó zsilipje

18 Jelen: Nagyműtárgyak fejlesztése és rekonstrukciója (KEHOP ) projekt költség: ~13,171 Mrd Ft projekt időszak: kivitelező konzorcium:strabag Építőipari Zrt., Hídépítő Zrt. Tisza-völgyi (LOT1) - Kiskörei vízlépcső - Nyugati főcsatorna beeresztőzsilipje Duna-völgyi (LOT2) - Deák Ferenc zsilip - Dunakiliti vízlépcső - Kvassay zsilip - Nicki duzzasztó - Góri tározó zsilipje

19 Nagyműtárgyak fejlesztése és rekonstrukciója (KEHOP ) Projekt mérföldkövei: Támogatási szerződés hatályba lépése / / Kivitelezésbe fordulás / / Kivitelezésbe fordulás dokumentumainak elküldése / / Mérnök szerződés megkötése, PR közbeszerzés indítása / / Kiviteli szerződés megkötése / / Kivitelezés végrehajtása / / Projekt fizikai befejezése / /

20 Nagyműtárgyak fejlesztése és rekonstrukciója (KEHOP )

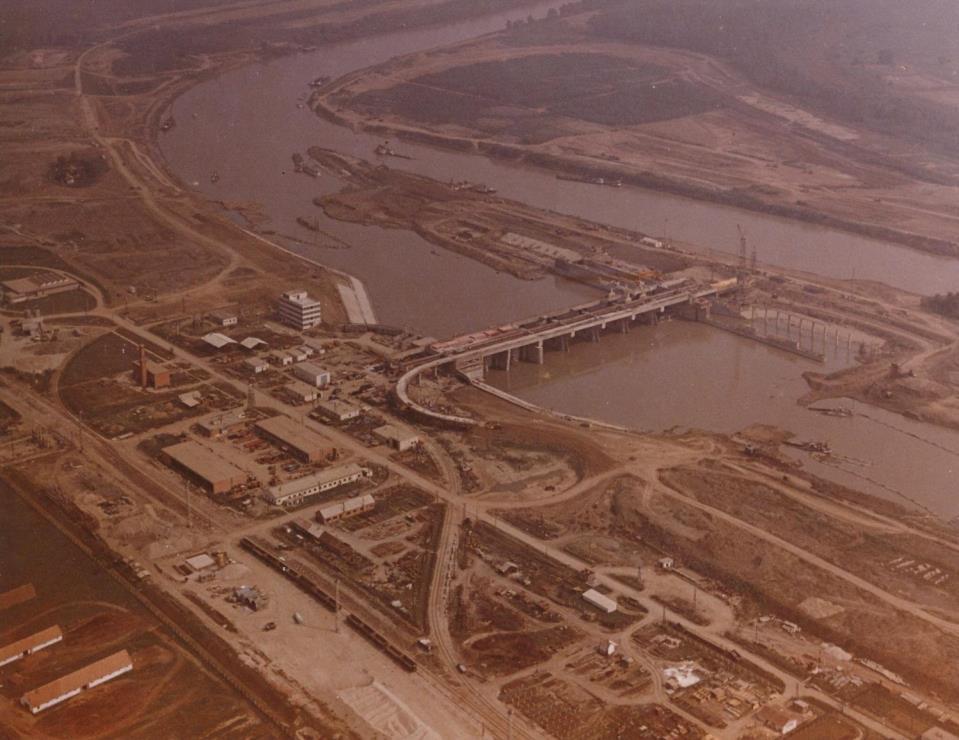

21 Nagyműtárgyak fejlesztése és Kiskörei Vízlépcső A Kiskörei Vízlépcső építése rekonstrukciója (KEHOP )

22 A Kiskörei Vízlépcső részei - Magyarország legnagyobb vízgazdálkodási létesítménye - A Tisza-völgyi vízkészlet-gazdálkodás kulcsműtárgya - A Tisza-tó lelke - 5 db 24 m széles nyílás - max. 11 m vízoszlop tartása - hasznos belméret 12 m x 85 m - max tonnás hajók átzsilipelése - 4 db csőturbina - max. víznyelés 4x140 m 3 /s=560m 3 /s - összes teljesítmény: 4x7 MW=28 MW - éves termelt vill. energia: millió kwh

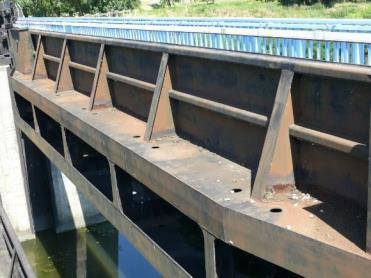

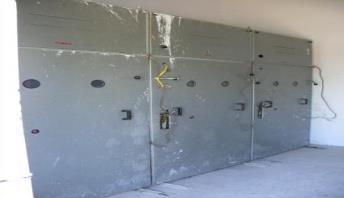

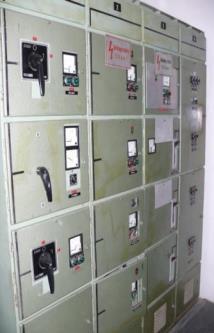

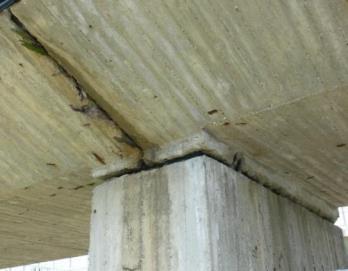

23 Dilatációk felújítása Kiskörei Vízlépcső- Duzzasztómű Betonacélok passziválása Beázás nyomok javítása berendezések beemelése Az üzemi, majd híd karbantartási összes javítási feladatok elvégzése az ideiglenes elzáró dilatációjának táblák behelyezése cseréje és kiemelése duzzasztómű, hajózsilip és annak lebetonozott rakodótér üzemének kiszolgálása az erőmű napi üzemének és felújításának nélkülözhetetlen Villamos berendezése berendezések felújítása Támcsapágyak cseréje 1,3,4-es nyílásokban Felülettisztítás, varratjavítások korrózióvédelem A tápsín csatorna belső szerkezeteinek korrózióvédelme

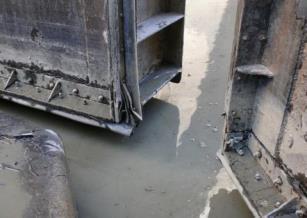

24 Kiskörei Vízlépcső- Hajózsilip Betonacélok passziválása Felületi hibák, karbonátosodás javítása Mozgató munkahengerek cseréje Segédszerkezetek szükség szerinti cseréje, korrózióvédelem Iszap eltávolítás Villamos berendezések cseréje Támkapuk, tiltó táblák tömítés cseréje Bakdaru rekonstukció

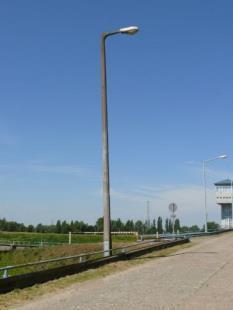

25 Kiskörei Vízlépcső- Hullámtéri duzzasztómű Betonacélok passziválása Dilatációk helyreállítása Aszfaltburkolat felújítása 12 db, 15 m széles és 2,7 m magas betétgerenda korrózióvédelme, tömítőgumik felújítása Transzformátor állomás kiváltása Bakdaru rekonstrukció 22 kv-os elavult kapcsoló berendezések cseréje Lámpatestek korszerűsítése

26 Kiskörei Vízlépcső - Jelen állapot Elkészült tervek (készültség ~80%): - Bakdaruk kiv. tervei (a két nagy daru 40/10 t) tervei. - Vasbeton műtárgy, főelzáró berendezések korrózióvédelmi munkáinak tervei. - Mozgató berendezések tervei. - Üzemi híd vb. korrózióvédelmi tervei. - Duzzasztómű elektromos és irányítástechnikai tervei. Kivitelezési munkák (készültség ~10%): - A duzzasztómű 2 db bakdaruja elkészült, próba üzeme folyamatban. - 2 sz. nyílás id. elzárásokkal történő kizárása és a víztelenítési munkák elkészültek. Szeptember 27-én a Hullámtéri duzzasztó bakdaru, illetve a Hajózsilip bakdaru felújítási feladatainak elvégzéséhez a munkakezdési engedélyt a vállalkozó megkapta. Duzzasztómű bal parti bakdaru felújítása

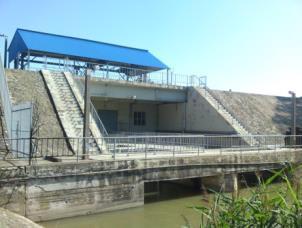

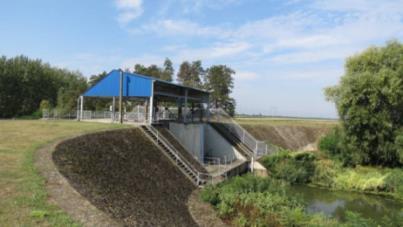

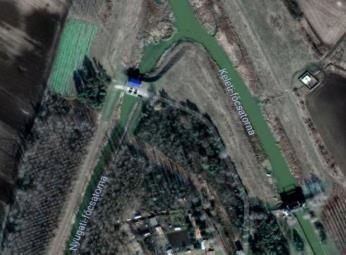

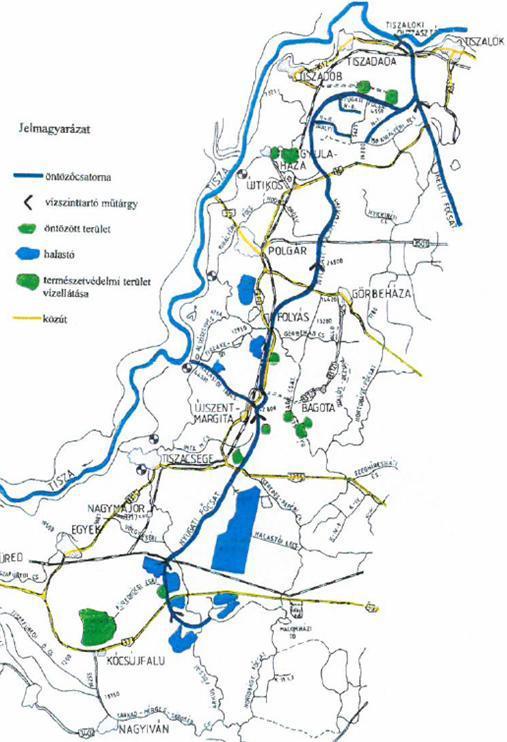

27 Nagyműtárgyak fejlesztése és rekonstrukciója (KEHOP ) Nyugati Főcsatorna beeresztő zsilip

28 Nyugati Főcsatorna beeresztő zsilip - A beeresztő zsilip monolit vasbeton szerkezetű méter hosszú és 15.5 méter széles - Három hosszanti pillér két 4.5 méter széles kamrára osztja - 3 méter magas szegmens táblás elzáró szerkezetek.

29 Nyugati Főcsatorna beeresztő zsilip A beruházás érinti: - zsilip vasbeton szerkezetét, az elzáró berendezéseket (zsiliptáblák, mozgatószerkezetek), - - a villamos és irányítástechnikai berendezéseket, - a műtárgy közelében megtörténik a mederburkolat és a partvédművek felújítása.

30 Nyugati Főcsatorna - Jelen állapot Elkészült tervek (készültség ~57%): - Vasbeton műtárgy, főelzáró berendezések korrózióvédelmi munkáinak tervei. - Mozgató berendezések tervei. Kivitelezési munkák (készültség ~20%): - A felvízi meder kotrási munkái elkészültek ~3.000 m 3 iszap került a mederből kotrásra

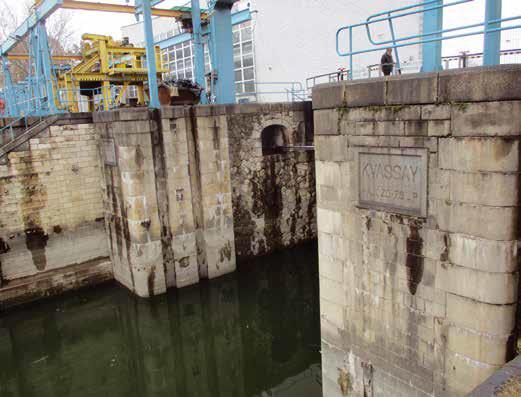

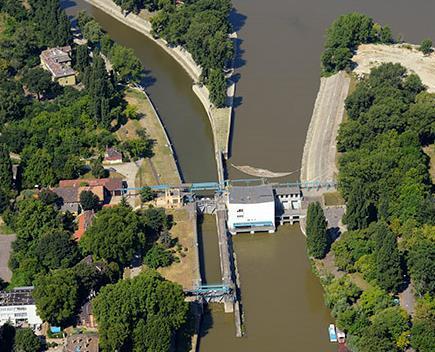

31 Nagyműtárgyak fejlesztése és rekonstrukciója Kvassay Hajózsilip (KEHOP ) - Ráckevei (Soroksári)-Duna (R/S/D) felső lezáró és vízszint szabályozó nagyműtárgya több ütemben épült - Feladata: - Tápvíz biztosítása - Árvizek kizárása - Vízi közlekedés biztosítása - A hajózsilip Budapest elsőrendű árvédelmi vonalában van - Hasznos belméret 12 m x 85 m - max t hajók átzsilipelése - Hajózsilip között valósult meg ben rendkívüli leürítés támkapu szárnyak meghibásodása - Megalapozta a rekonstrukciót

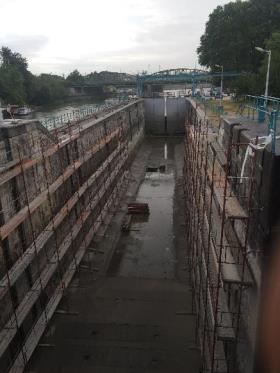

32 Kvassay hajózsilip Kőfalazatok felületjavítása, faltetők beton járófelületének átépítése Lefedések, korlátok létrák és egyéb acélszerkezetek cseréje, felújítása. Vasaltbeton felületjavítása, alaplemez felső rétegének injektálása Támkapus főelzárások, olajhidraulikus mozgató berendezések felújítása Villamos berendezések felújítása

33 Kvassay hajózsilip - Jelen állapot - Leürítéskori felúszás veszélyét jelezte a Kivitelező + 30 cm beton Külső geotechnikai szakértői vélemény a fenéklemezének stabilitás Kivitelezés elvégezhető, nincs felúszás veszély kisvizes időszakban - Megtörtént a hajózsilip kamra leürítése, iszaptalanítása, illetve a kőfületek tisztítása, javítása. - Kiemelésre került a töltő ürítő csatorna és támkapu mozgató munkahengerei. - A leürített műtárgy kiegészítő vizsgálatai, a támkapuk tömítéseinek bontása, - A bal parti járófelület térkövezési munkái befejeződtek. - A felvízi támkapu talpcsap vizsgálatai és a fenéklemez beton felületének vizsgálata folyamatban vannak.

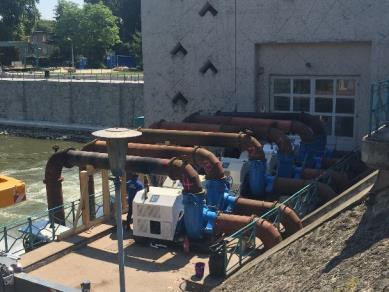

34 Kvassay hajózsilip - Vízpótlás - Kisvizes időszak jó a kivitelezéshez - Kisvizes időszak rossz az RSD-nek - OMIT elrendelés ( ) Szivattyús vízpótlás maximális kapacitás 4,22 m 3 /s vízbeemelés naponta 12 db szivattyú 9 Igazgatóság, csúcsidőben 164 fő

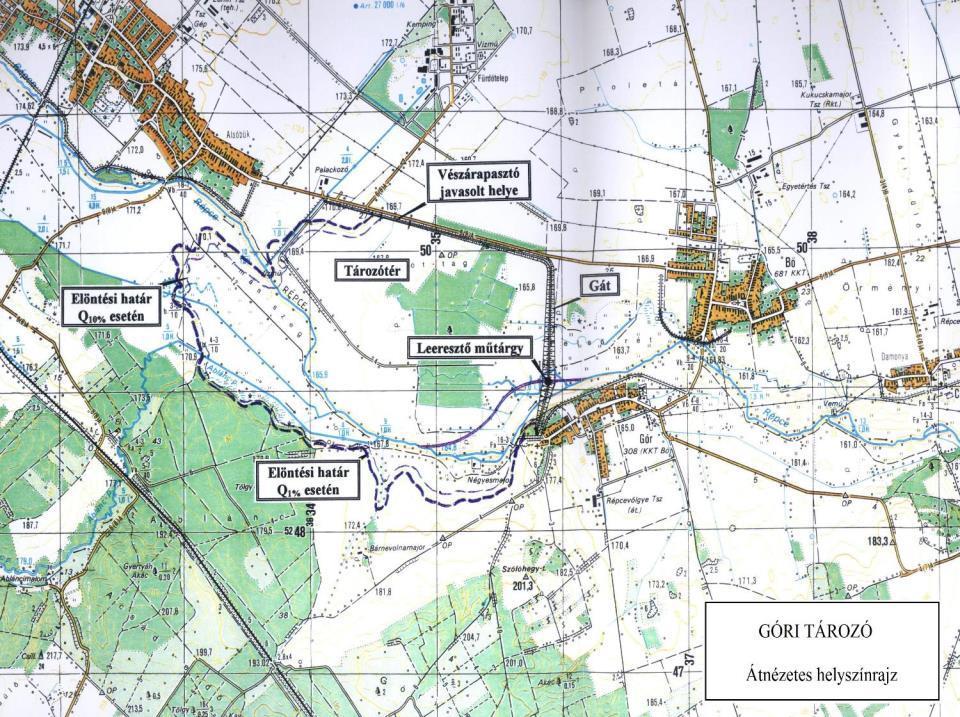

35 Nagyműtárgyak fejlesztése és rekonstrukciója (KEHOP ) Gór- Bői árvízcsúcs csökkentő tározó épült- Vízszintszabályzó műtárgy Alapfeladata: - Répce 1 %-os árvízi hozamából 110 m 3 /sec vízmennyiség levezetése m 3 /s vízhozamig a többlet vízmennyiség tárolásához 169,70 mbf.-ig A fő műtárgy: előfenék, zsilip műtárgy+csőtagok, utófenék,kezelő konténer (épület)

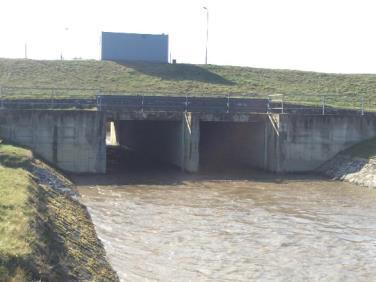

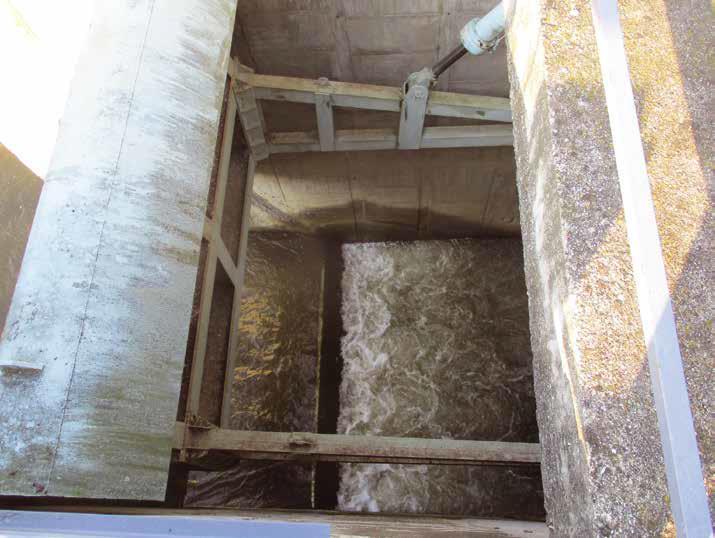

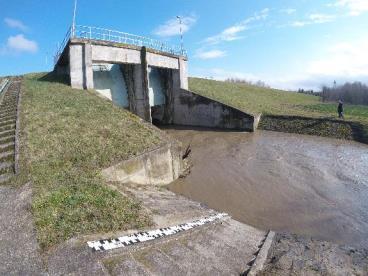

36 Góri-tározó leeresztő műtárgy Elzáró berendezések felújítása vasbeton műtárgy, mederburkolatok, partvédőművek villamos energiaellátás létesítményei irányítástechnikai rendszer felújítása

37 Góri-tározó leeresztő műtárgy Jelen állapot - Tervezési munkálatok befejeződtek. - - Hidraulikai rendszerek bontása hidraulikai henger kiszerelése megtörtént. - Átépítés az egyoldali működtetésre lezajlott, továbbá megtörtént a bal oldali nyílás száraz munkatér kialakítása - A bal oldali nyílás olajhidraulikus munkahengereinek és szegmenstáblájának kiemelése és felbakolása is megtörtént - Elzáró berendezések bontását és beton javítási munkákat megkezdték.

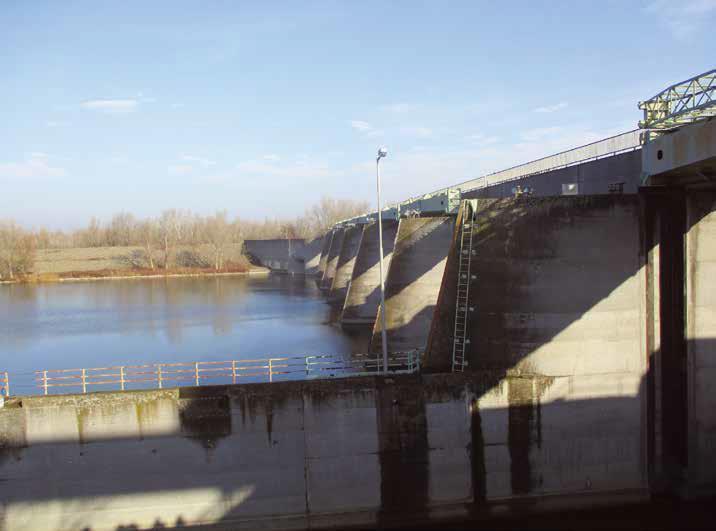

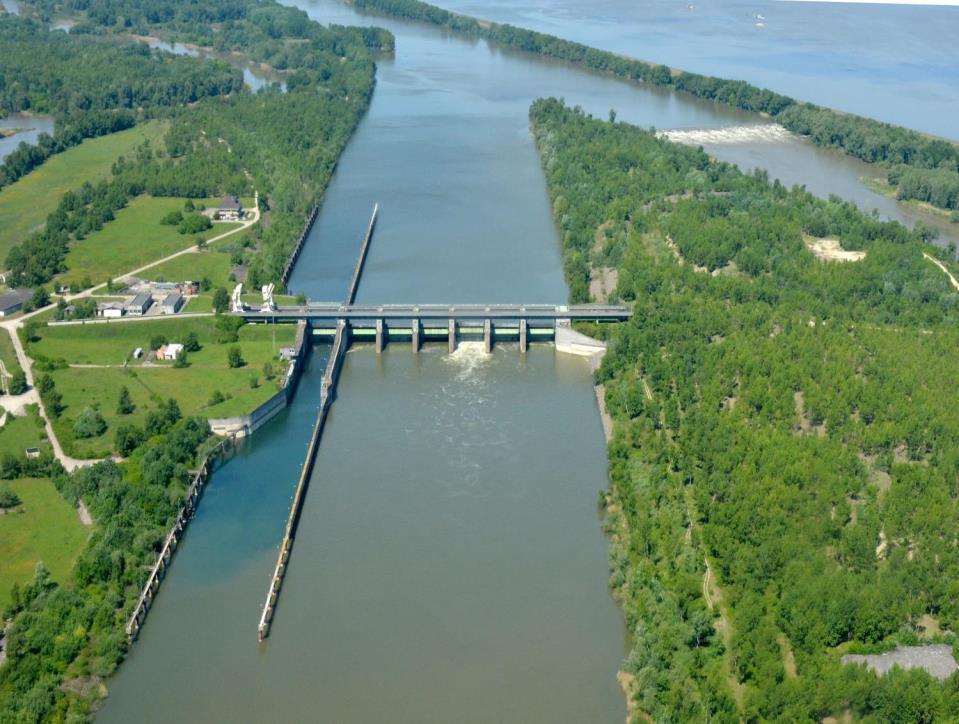

38 Nagyműtárgyak fejlesztése és Fenékküszöb rekonstrukciója (KEHOP ) Dunakiliti duzzasztómű és a fenékküszöb - 7 db 24 m széles nyílás - max. 11 m vízoszlop tartása Jobb parti nyílás hajózsilipként is funkcionálhat - Építése Ökológiai problémák május 25 államközi szerződést felmondása október a Bősi vízlépcső üzembe helyezése

39 Erőmű : 4-5 m esés Kaplan turbina 2036 kw Áramlásterelő Örvénylés terelő - KEHOP projekt elsődleges - Organizációk összehangolása szükséges

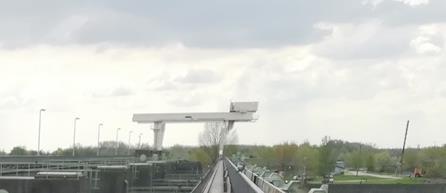

40 Dunakiliti duzzasztómű Vasbetonszerkezetek, acélszerkezetek felújítása Korrózióvédelmi munkák Dunakiliti fenékküszöb felújítása Dunakiliti és Rajka között húzódó szivárgó csatornán lévő 6 db vízszintszabályozó zsilip rekonstrukciója Acélszerkezetek, az elektromos, az irányítástechnikai, a hidraulikus és gépészeti berendezések felújítása Bakdaru felújítása

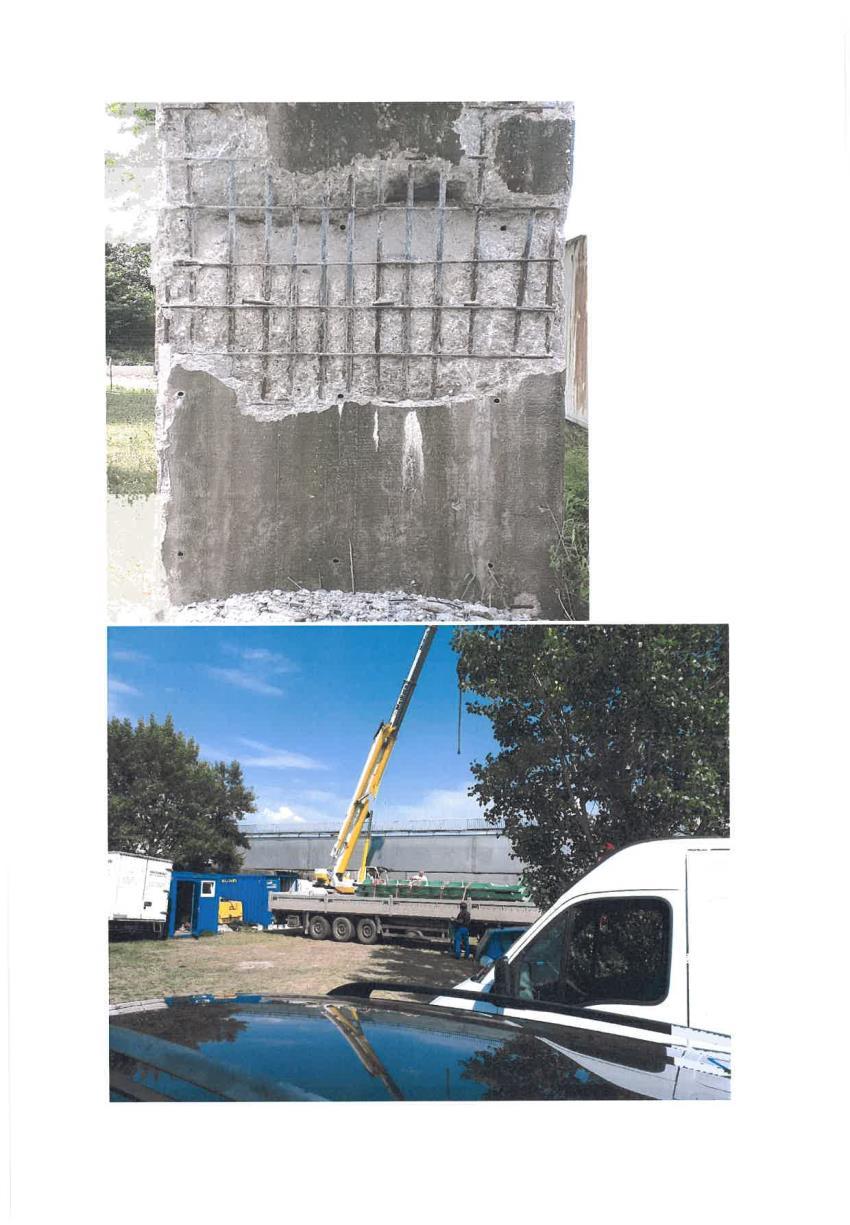

41 Dunakiliti duzzasztómű Jelen állapot - A főműtárgy bakdaruk felújítása és üzembe helyezése megtörtént. - A 6. sz. duzzasztónyílás leürítése megtörtént, jelenleg a betonfelület nagynyomású vizes tisztítási munkái zajlanak. - Főműtárgy üzemi híd acélszerkezetek korrózióvédelmi munkái folyamatban vannak. - Rajkai 1. sz. vízbeeresztő zsilip betonfelület nagynyomású vizes tisztítási munkái, illetve mintavételezés folyamatban vannak. - Dunakiliti mozgató hidraulika tervei Mérnök általi jóváhagyása került

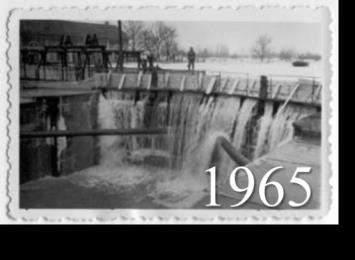

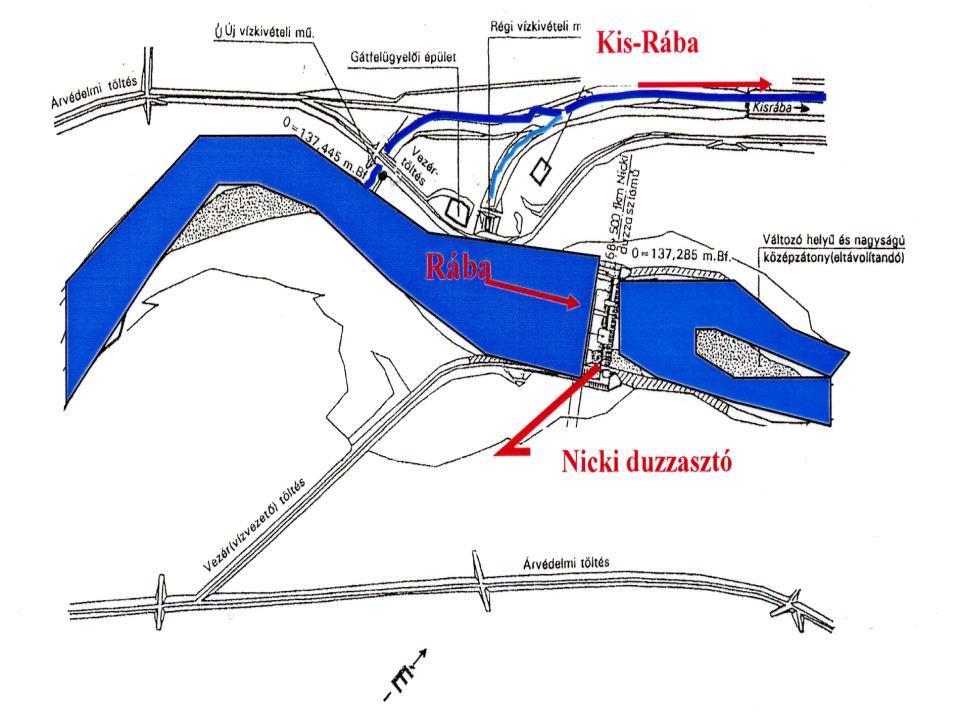

42 ben épült - Rába folyó fkm - A műtárgy alapfeladata a Kis-Rábába gravitációs vízbevezetést Nicki duzzasztó Nagyműtárgyak fejlesztése és rekonstrukciója (KEHOP )

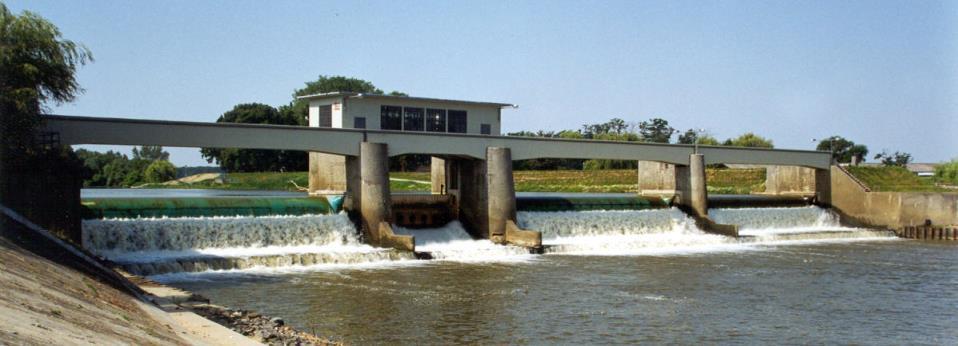

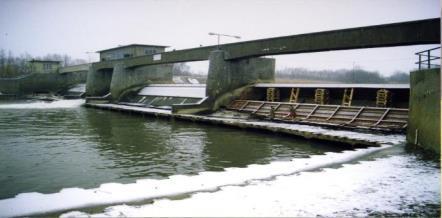

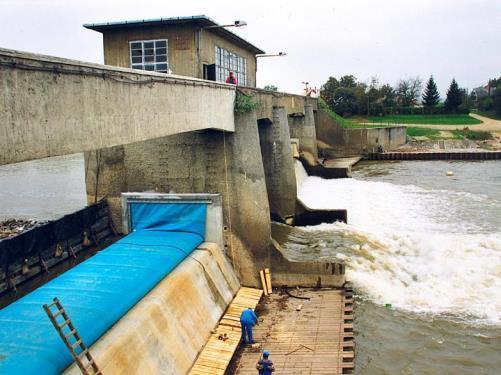

43 3 db 24 m széles duzzasztó nyílás, 1 db 10 m széles hordalék leeresztő nyílás Kezdeti nyergesgát Havária következtében 1994-ben kifordult nyergesgát szerkezet ideiglenes máglyás megtámasztása Rekonstrukció utáni tömlősgát

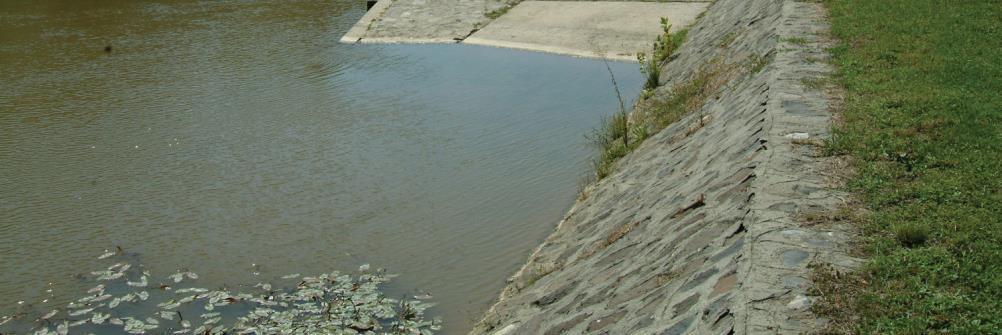

44 Nicki duzzasztómű Pfletschinger-pad felújítása, Vasbeton szerkezetek felületei is felújításra kerülnek A tömlők cseréje Az al- és felvízi medrek, rézsűk partvédelmekkel felújítása

45 Nicki duzzasztómű Jelen állapot - Az elzárások cseréjéhez a beszállító kiválasztása megtörtént (magyarországi forgalmazó, Cseh gyártó) 10 mm vastagságú a tömlő (Sava típusú) - A 2-3. nyílás ideiglenes elzáráshoz kapcsolódó száraz munkatér kialakítása (szádolással) megtörtént. - Elvégzésre került a felvízi iszapkotrás, illetve az alvízi kavicskotrás

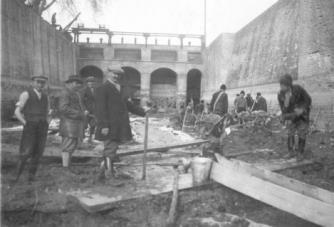

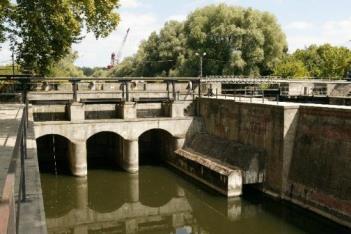

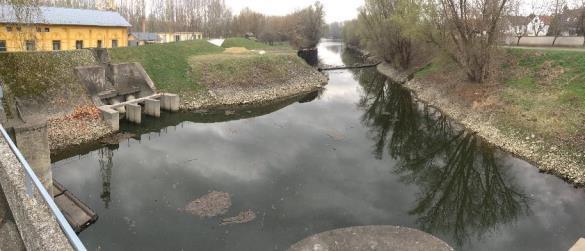

46 Nagyműtárgyak 1870-es fejlesztése években épült és Deák Ferenc zsilip rekonstrukciója Maximális bevezethető vízhozam 12m 3 /s Feladata: - tápvíz bevezetés - árvizek kizárása - víz visszatartás - vízi jármű átzsilipelése (KEHOP ) 1932 Tápzsilip: 4 db 3,6m x 5,6 m 1961 után: 3 db 2,2m x 2,1 m Hajózsilip: 9,5 m kamraszélességű

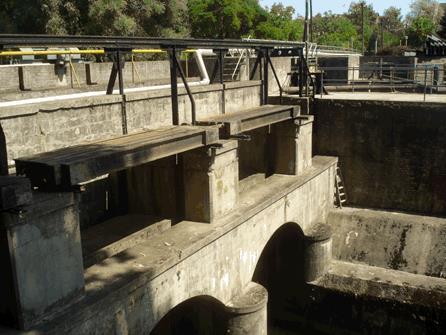

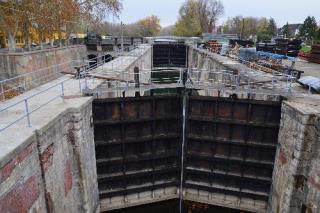

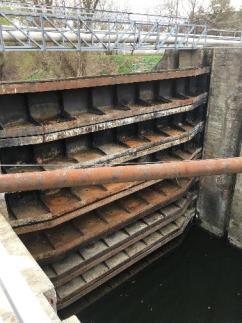

47 Deák Ferenc zsilip Vasbetonszerkezetek, acélszerkezetek felújítása Elzáró szerkezetek javítása Beton-, vasbeton szerkezetek felújítása Téglafalazatok felújítása Mederburkolatok felújítása

48 Deák Ferenc zsilip Jelen állapot - Árvízvédelmi készletek átszállítása a felvonulási területről az ADUVUZUG által kijelölt telephelyre megtörtént. A munkatér lehatárolás előkészítési munkái (fakivágási munkák) elkészültek. - Megtörtént a műtárgy alvízi és felvízi lehatárolása - Megkezdődtek a hajózsilip acélszerkezetek bontási és felújítási munkái, és a leürített műtárgy kiegészítő vizsgálatai. - Folyamatban van a vízpótlás kiépítése augusztus 10-én megkezdődtek A Baja Bezdáni-csatorna térségének komplex vízgazdálkodási fejlesztése elnevezésű IPA projekt keretein belül előirányzott rekonstrukciós munkák szeptember 11-én megkezdődött az ideiglenes elzárás beépítése a sebesfoki hajózsilip felvízi zsilipfőjébe zsilipen történő vízleeresztés a kialakított elzárás miatt ez év végéig nem lesz lehetséges.

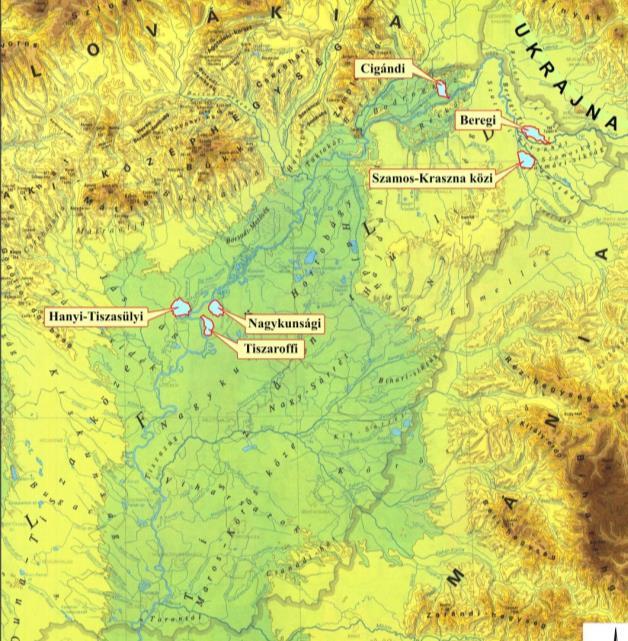

49 VTT Cigándi Beregi Szamos- Kraszna Hanyi- Tiszasülyi Nagykunsági Tiszaroffi Cigándi tározó (2008.) 100 millió m 3 Tiszaroffi tározó (2009.) 97 millió m 3 Hanyi-Tiszasüly tározó (2012.) 247 millió m 3 Nagykunsági tározó (2013.) 99 millió m 3 Szamos-Kraszna tározó (2014.) 126 millió m 3 Beregi tározó (2015.) 60 millió m 3 Összesen: 729 millió m 3

50 VTT tározó műtárgyak fontossága Leszívás = 51 cm Leszívás (kedvezőtlen előnyitás) = 35 cm HANYI-TISZASŰLYI TÁROZÓ HATÁSA A évi TISZAI ÁRHULLÁMRA

51 Létesítmény ellenőrzés (múltja) Első országos szabályozás 4/1986. (X. 11.) OVH utasítás kiemelt vízilétesítmények és főbb műtárgyai állag hatékonyság üzemképesség fenntartás veszélyhelyzetek károk megelőzése rekonstrukció Rendszeres műszaki megfigyelés Döntés Feltárás Tájékoztatás Megelőzés

52 Létesítmény ellenőrzés (múltja) 4/1986. (X. 11.) OVH utasítás Megfigyelés, adatok rögzítése, feldolgozása vonatkozó ágazati szabályok alapján Építési időszakban: Beruházó Üzembe helyezést követően: Üzemeltető 60 napon belül feldolgozni, szükséges intézkedések meghatározása, értékelés Konzultáció VITUKI részére megküldeni évente

53 Létesítmény ellenőrzés (jelen)? 4/1986. (X. 11.) OVH utasítás 97/2007. (XII. 23.) KvVM rendelet Különbségek: I. Megfigyelés, adatrögzítés, tárolás, feldolgozás módja és gyakorisága II. További megfigyelés és mérés (felvízi vízmércén a vízállás MÁSZ) III. A megfigyelés és adatrögzítés felelősei IV. A konzultáció gyakorisága, résztvevői V. A megfigyelési rendszer VI. Műtárgyak száma

54 (MSZ ) Műszaki irányelvek Jogszabály meghatározta Szabvány részletezte 80-as években megjelenés 1990 után dereguláció Továbbra is célszerű alkalmazni Folyami vízlépcsők Víztározók és műtárgyai Vízkivételi művek Nagycsatornák és műtárgyaik MSZ /1-81 MSZ / MSZ /3-82 MSZ /4-84

55 Műtárgytípusok vizsgálata, A vizsgálat tárgya HIDRAULIKAI VIZSGÁLATOK ellenőrzés gyakorisága A vizsgálat módszere 1. Folyami vízlépcsők 2. Nagycsatornák és műtárgyainak A vizsgálat gyakorisága 3. Víztározók és műtárgyaik 4. Vízkivételi művek Vízszint Lapvízmérce, vízállásíró óránként 12 óránként folyamatosan folyamatos, óránkénti folyamatosan Vízhozam Hitelesítési görbe, ultrahang 1-2 óránként 1-2 óránként 2 óránként 1-2 óránként Jegesedés szemrevételezés szükség szerint naponta 2x (jég esetén) szükség szerint Hidrometeorológiai elemek Íróműszer óránként, naponként óránként, naponként folyamatosan Vízminőség Monitorállomás, vízmintavétel naponta Hullámzás íróműszer nagy szélben Mederváltozás Szonda, ultrahangos mélységmérő havonta-évente első 5 évben évente, majd 3 évenként feltöltés előtt 2. évben, öt évenként Hordalék Mintavétel hetente-havonta feltöltés előtt 2. évben, öt évenként szükség szerint havonta, évente Áramlás, vízsebesség Sebességmérő, áramlásirány mérő havonta-évente esetenként szükség szerint esetenként Piezometrikus nyomás Kút, vízállásészlelő 1-3 naponta 1-4 naponta 1-7 nap 1-4 naponta Talajvízszint Kút, vízállásészlelés 1-3 naponta 1-4 naponta 1-4 naponta Szivárgó vízhozam Bukó, köböző edény 1-3 naponta 1-7 naponta 1-7 nap 1-4 naponta Pórusvíznyomás mérőszonda 1-7 nap ÁLLÉKONYSÁGI VIZSGÁLATOK Függőleges elmozdulás Szintezés hetente-évente első 5 évben évente, majd 3 évenként Vízszintes elmozdulás Háromszögelés, szögváltozás mérés, Hossz-mérés, egyenesre mérés 2 hónap - 5 év havonta, évente havonta-évente szükség szerint 2 hónap - 5 év esetenként Pillérferdülés Klinométer, optikai függélyezés havonta-évente havonta havonta Repedés és dilatáció Hézagmérő 3 naponta első két évben havonta, majd szükség szerint Feszültség Feszültség és hőmérsékletmérő (pl. rezgőhúros) havonta-évente havonta 3 naponként Rezgés Rezgésmérő (elektromos) alkalmanként szükség szerint szükség szerint szükség szerint Betonminőség ultrahangos mérés legalább 10 évenként Korrózió szemrevételezés évenként 2 évenként szükség szerint Tömörség és nedv. tartalom izotópos építéskor havonta Talajnyomás mérődoboz havonta

56 Ssz MEGNEVEZÉS TIPUS MÉRÉS 1 Ágotai vészelzárómű 1. Vízlépcsők esetleg hajózsilippel és vízerőművel - 2 Balatonkiliti duzzasztómű 1. Vízlépcsők esetleg hajózsilippel és vízerőművel - 3 Békési duzzasztómű 1. Vízlépcsők esetleg hajózsilippel és vízerőművel Békésszentandrási vízlépcső 1. Vízlépcsők esetleg hajózsilippel és vízerőművel Dinnyési zsilip 1. Vízlépcsők esetleg hajózsilippel és vízerőművel Dunakiliti vízlépcső és létesítményei 1. Vízlépcsők esetleg hajózsilippel és vízerőművel Gyulai duzzasztómű 1. Vízlépcsők esetleg hajózsilippel és vízerőművel 1990 Műtárgy ellenőrzések jelenlegi 8 Kesznyéteni árvízkapu 1. Vízlépcsők esetleg hajózsilippel vízerőművel - 9 Kis-Balaton 21T műtárgy 1. Vízlépcsők esetleg hajózsilippel és vízerőművel - 10 Kis-Balaton 4T műtárgy 1. Vízlépcsők esetleg hajózsilippel és vízerőművel - 11 Kiskörei Vízlépcső 1. Vízlépcsők esetleg hajózsilippel és vízerőművel Körösladányi duzzasztómű 1. Vízlépcsők esetleg hajózsilippel és vízerőművel 1990 helyzete 13 Kvassay zsilip 1. Vízlépcsők esetleg hajózsilippel és vízerőművel Mekszikópusztai zsilip 1. Vízlépcsők esetleg hajózsilippel és vízerőművel - 15 Mosonmagyaróvári duzzasztómű 1. Vízlépcsők esetleg hajózsilippel és vízerőművel - 16 Nicki duzzasztómű létesítményei és vízerőtelep 1. Vízlépcsők esetleg hajózsilippel és vízerőművel - 17 Rábca torkolati műtárgy 1. Vízlépcsők esetleg hajózsilippel és vízerőművel - 18 Sió torkolati mű 1. Vízlépcsők esetleg hajózsilippel és vízerőművel Siófoki leeresztő zsilip, hajózsilip 1. Vízlépcsők esetleg hajózsilippel és vízerőművel Szentgotthárdi duzzasztómű 1. Vízlépcsők esetleg hajózsilippel és vízerőművel - 21 Tassi zsilip 1. Vízlépcsők esetleg hajózsilippel és vízerőművel Tiszalöki Vízlépcső 1. Vízlépcsők esetleg hajózsilippel és vízerőművel Túr bukó 1. Vízlépcsők esetleg hajózsilippel és vízerőművel Deák Ferenc zsilip 2. Hajózható csatornák és műtárgyaik Keleti Főcsatorna Balmazújvárosi bukó 2. Hajózható csatornák és műtárgyaik - 26 Keleti Főcsatorna beeresztő és hajózsilip 2. Hajózható csatornák és műtárgyaik Lónyay Főcsatorna torkolati mű 2. Hajózható csatornák és műtárgyaik - 28 Alsószenterzsébeti tározó műtárgyai 3. Völgyzárógátas és hullámtéri tározók és műtárgyaik - 29 Fehérvárcsurgói tározó műtárgya 3. Völgyzárógátas és hullámtéri tározók és műtárgyaik - 30 Góri tározó zsilipje 3. Völgyzárógátas és hullámtéri tározók és műtárgyaik - 31 Kebele víztározó műtárgyai 3. Völgyzárógátas és hullámtéri tározók és műtárgyaik - 32 Lukácsházi árvízcsúcs-csökkentő tározó műtárgya 3. Völgyzárógátas és hullámtéri tározók és műtárgyaik - 33 Nagyteveli tározó egyesített műtárgya 3. Völgyzárógátas és hullámtéri tározók és műtárgyaik - 34 Tatai Öreg-tó Vecserei zsilip 3. Völgyzárógátas és hullámtéri tározók és műtárgyaik - 35 Cigánd-tiszakarádi árapasztó tározó beeresztő és leeresztő műtárgya 3. Völgyzárógátas és hullámtéri tározók és műtárgyaik 2017 Hanyi-Tiszasülyi árvízszint-csökkentő tározó vízbeeresztő és leeresztő műtárgy, 36 Sajfoki összekötő csatorna bújtatója 3. Völgyzárógátas és hullámtéri tározók és műtárgyaik Nagykunsági árvízszint-csökkentő tározó vízbeeresztő és leeresztő műtárgy 3. Völgyzárógátas és hullámtéri tározók és műtárgyaik Szamos-Kraszna közi árvíztározó vízbeeresztő műtárgya 3. Völgyzárógátas és hullámtéri tározók és műtárgyaik - 39 Szamos-Kraszna közi árvíztározó vízleeresztő műtárgya 3. Völgyzárógátas és hullámtéri tározók és műtárgyaik - 40 Tiszaroffi árvízszint-csökkentő tározó Északi vízbeeresztő és leeresztő műtárgy 3. Völgyzárógátas és hullámtéri tározók és műtárgyaik Tiszaroffi árvízszint-csökkentő tározó, Déli vízbeeresztő és leeresztő műtárgy 3. Völgyzárógátas és hullámtéri tározók és műtárgyaik Hortobágy-Berettyó árvízkapu 4. Vízkivételek Jászsági Főcsatorna beeresztőzsilip 4. Vízkivételek - 44 Kiskunsági Főcsatorna beeresztőzsilip 4. Vízkivételek - 45 Nagykunsági Főcsatorna beeresztőzsilip 4. Vízkivételek -

57 Létesítmény ellenőrzési tevékenység becsült költségei Szükséges: Tapasztalt szakemberek Megfelelő műszerek Mérőhálózat kiépítése, bővítése Alapfeltétel: Alappont(ok) létesítése Geodéziai bemérés Költségek Alappont:~2,5 millió Ft/műtárgy ~40x Mérőhálózat:~3 millió Ft/műtárgy ~35x Rendszeres ellenőrzés:~500 millió Ft/év =700 millió Ft

58 További lépések Adatbázis Dokumentációs rendszer Szakmai felügyeleti, ellenőrző rendszer

59 Következtetés Rekonstrukció Költség csökkenés Jó alapállapot Fenntartottság Rendszeresség

60 Köszönöm a figyelmet!

61 Dobó Kristóf Főosztályvezető Országos Vízügyi Főigazgatóság Árvízvédelmi, Folyógazdálkodási és Közfoglalkoztatási Főosztály Keresztény Mihály Kiemelt műszaki referens Országos Vízügyi Főigazgatóság Árvízvédelmi, Folyógazdálkodási és Közfoglalkoztatási Főosztály
