2 A feladat: Tisza a folyó fkm szelvényében A szolnoki Tisza folyó felett átívelő gyalogos éskerékpáros projekt az alábbi fő részfeladatokból tevődik össze: Tiszaligeti oldalon: számára Kerékpáros feljáró rámpa építése: épület szerűen kialakított vasbeton műtárgy, mozgássérültek kialakított lifttel, lépcsővel. L=39,0 m Bal parti feljáróhíd: monolit folytatólagos 12 támaszú, 11 nyílású vasbeton műtárgy lépcsővel. L= 94,5m Térburkolatoka a Tiszaligeti oldalon. Bal parti árvízvédelmi töltés átépítés. Mederhíd: A város jelképének szánt újszerű acélszerkezet, 5 támaszú egyedi acélszerkezet csövekből összeállított 120 m szabad nyílású két darab 60 O kifelé dőlő befogott ív főtartóra függesztett térbeli rácsozású merevítő tartóval. 5m járófelület szélességgel. L=186,0m Szolnoki oldalon: Jobb pari feljáróhíd: monolit folytatólagos 5 támaszú, 4 nyílású vasbeton műtárgy lépcsővel. L=39,0 m Félkör alaprajzú kerékpáros feljáró rámpa építése: épület szerűen kialakított vasbeton műtárgy, mozgássérültek számára kialakított lifttel, lépcsővel. Térburkolatok a Tiszai hajósok terén. Jobb parti árvízvédelmi töltés átépítés. L=87,0 m A kiviteli tervek készítése a KÖZGÉP ZRT feladata.

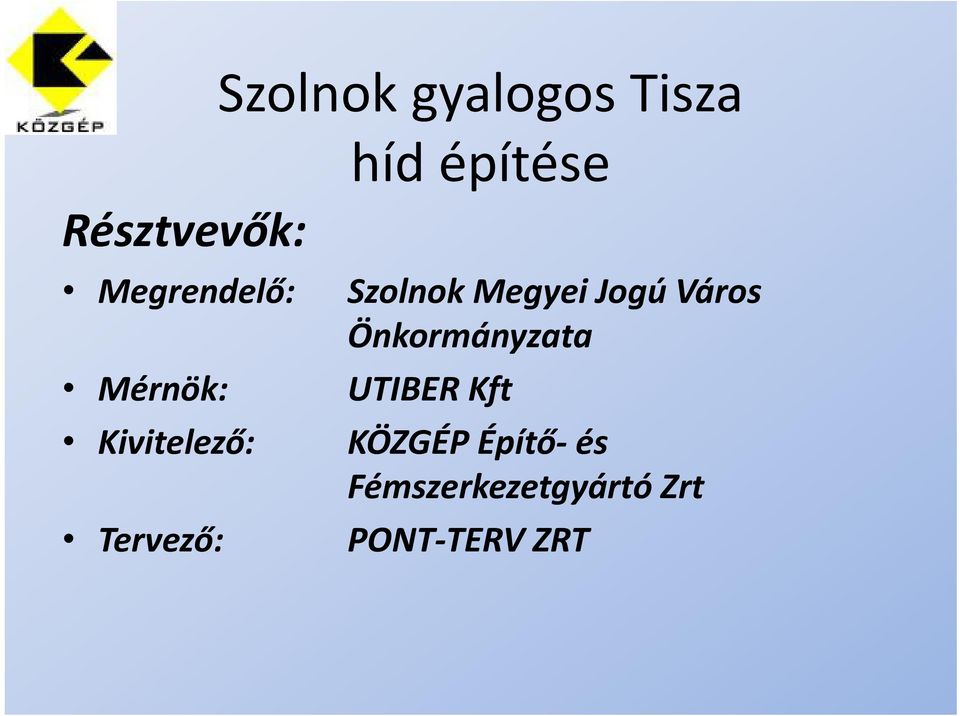

3 Résztvevők: Megrendelő: Mérnök: Kivitelező: Tervező: Szolnok Megyei Jogú Város Önkormányzata UTIBER Kft KÖZGÉP Építő és Fémszerkezetgyártó Zrt PONT TERV TERV ZRT

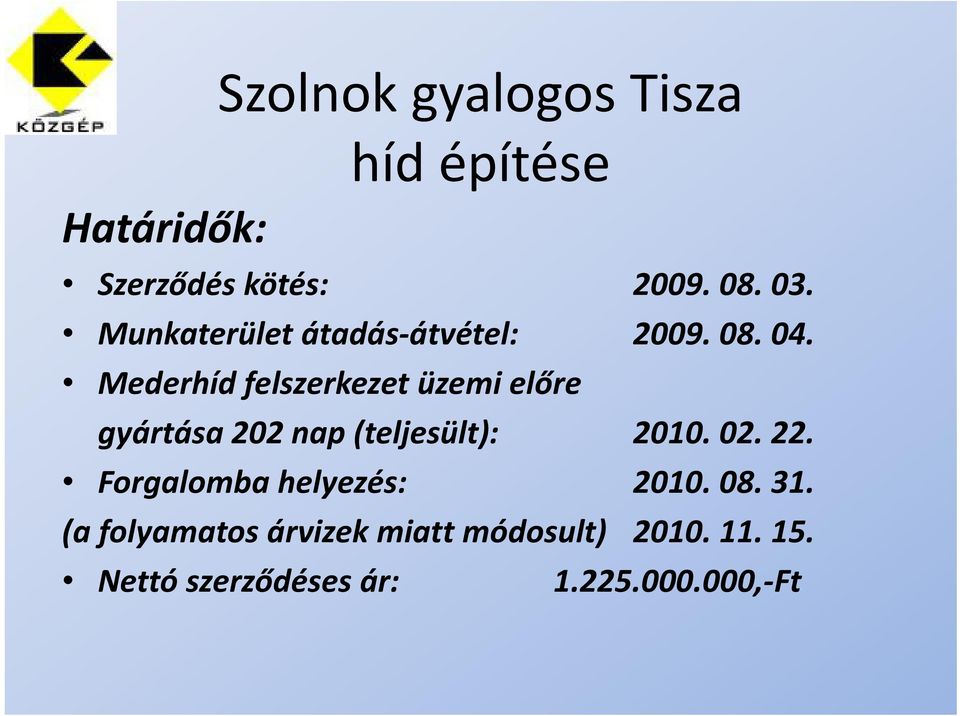

4 Határidők: Szolnok gyalogos Tisza Szerződés kötés: Munkaterület átadás átvétel: Mederhíd felszerkezet üzemi előre gyártása 202 nap (teljesült): Forgalomba helyezés: (a folyamatos árvizek miatt módosult) Nettó szerződéses ár: , Ft

5 Terveztetés: A PONT TERV ZRT. t bíztuk meg a kiviteli tervek teljes körű elkészítésével. A mederhíd alépítményi é és felépítményi é iterveit az NKHé és a Mérnök jóváhagyta. A feljáró hidak (bal, jobb) és a mederhíd terveit az NKH jóváhagyta. Az épületek képítési engedélyei megvannak, kiviteli it tervek elkészültek, Mérnöki engedélyezése megtörtént. Vízjogi létesítési engedéllyel rendelkezik a víz és csatorna közművek. A híd vízjogi ilétesítési engedélyét ét megkaptuk. k Az árvízvédelmi tervet jóváhagyták. A liftek engedélye megérkezett. Még mindig nem kaptuk meg a vezetékjogi engedélyt!

6 Helyszín:

7 Helyszín: A város felőli oldalról nézve őszén

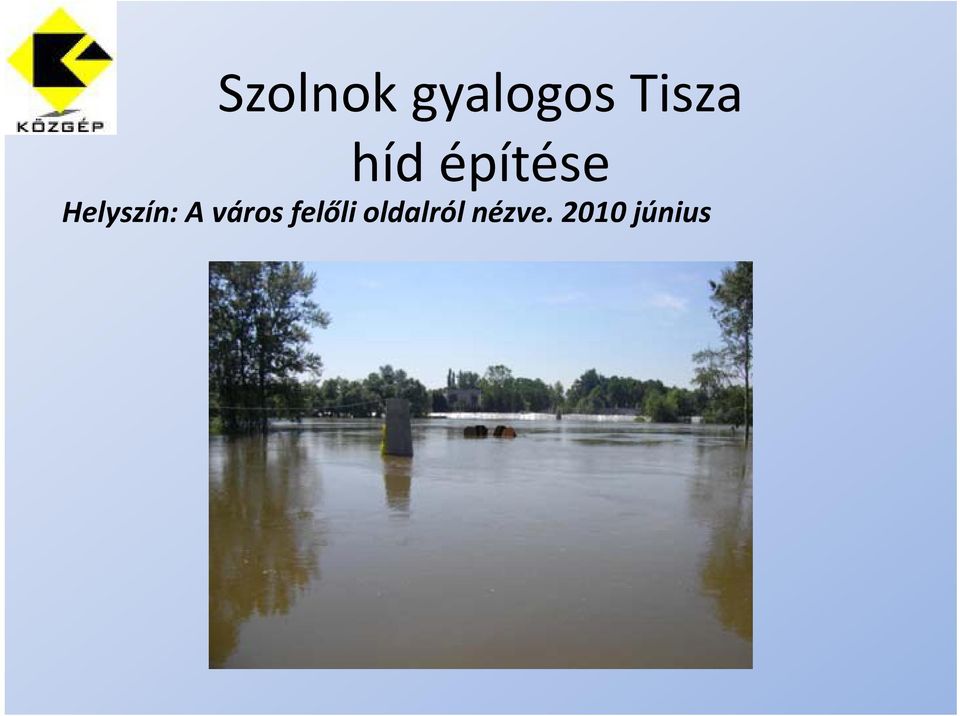

8 Helyszín: A város felőli oldalról nézve június

9 Kivitelezés 2009.évben: 3. Támasz építése december 02.

10 Az építés: 2009 december

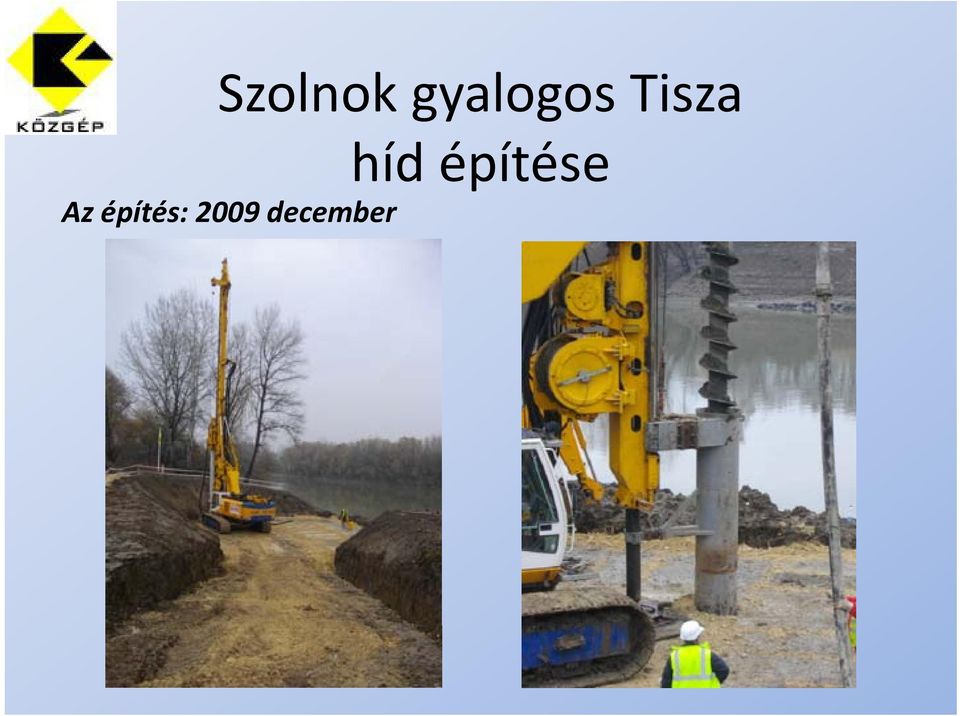

11 Az építés: 2009 december

12 Árvizek: január január 25.

13 Árvizes időszakok: 2010.évben (79,5 mbf) (81,5 mbf) (81,5 mbf) (81,5 mbf) (81,5 mbf 2;83 2.; 83,3939 mbf 3) 3.) 179 nap akadály a 2. támaszon 2010 évben, p y, ebből 76 vis major nap elismerve.

14 Az 1. árvíz: december február 01. (22 nap vis major)

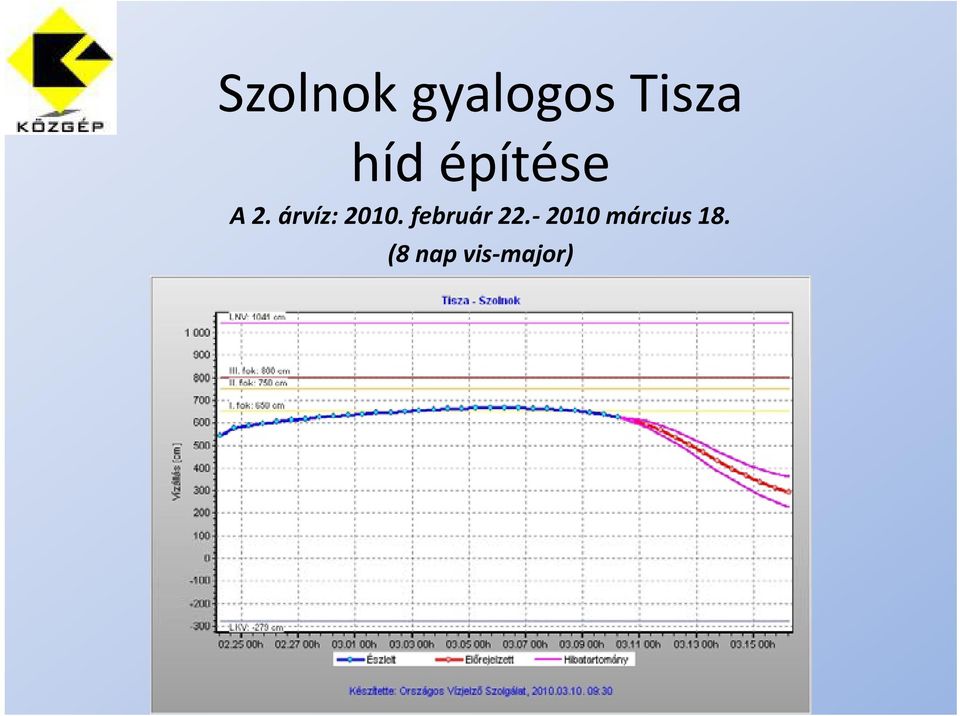

15 A 2. árvíz: február március 18. (8 nap vis major)

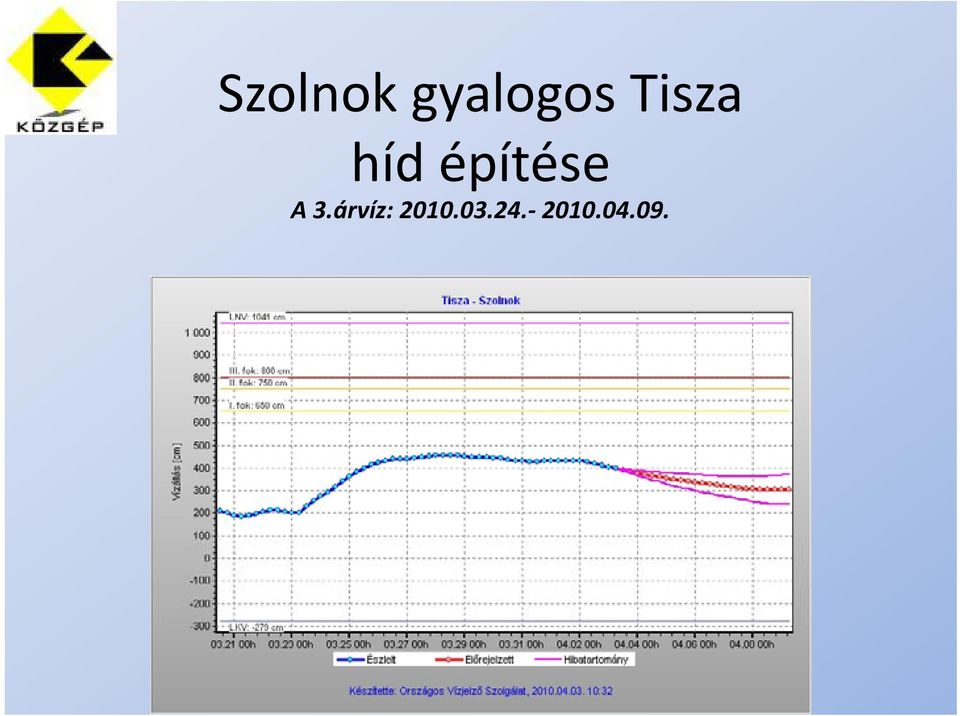

16 A 3.árvíz:

17 A 4. árvíz:

18 Az 5. árvíz: folyamatban (28 nap vis major a mai napig)

19 A jelenlegi árvizet kiváltó csapadék területi eloszlása

20 Szolnok gyalogos Tisza 2010 vízállás adatok a 20 éves átlag figyelembevételével. szádolás szád befogás szádolás átlaga LNV III. fok II. fok I. fok (Vismajor szint) Építési vízszint 78,50 Földmunka szint cölöpösszefogó január január január január február február február március március március március április április április május május május június június június június július július július augusztus augusztus augusztus augusztus szeptember szeptember szeptember október október október november november november november december december december

21 híd Sorozatok Eltérés cm január februá márci pppppppppp április j j j j j j j május j j június július g g g g g g g g g augus g p p p p p p p szepte p p októb rrrrrrrrrususususususususususus ztus mber októb mber erererererererer 400 dátum

22 891, , ,97 476,03 430, , , ,29 270, ,93 139, , , , , ,84 2, ,87 49,81 57, éves átlag 2010 eltérése a 20 éves átlagtól

23 Árvízi károk: 2010 január Pillér munkagödör partfal szakadása

24 Árvízi károk helyreállítása: 2010 február 2. Pillér munkagödör partfal szakadása és lezárása a víz felől

25 2. Támasz cölöpözése: 2010 február 15.

26 Árvízi károk: 2010 január 28. Árvíz előtt: 2010 február Pillér építése

27 3. támasz építése: 2010 február 19. Cölöpök ök visszavésése é

28 3. támasz építése: 2010 február FEBRUÁRI ÁRADÁSÁ

29 Árvíz levonulás: 2010 március Bejáró utak karbantartása 3. Támasz iszaptalanítása

30 Újabb áradás: 2010 március Támasz ismét víz alatt

31 Árvíz: 2010 március Támasz ismét víz alatt

32 Az építés az ártéren: 2010 január március Pillér szerelőbeton építés 4. Pillér bebetonozva

33 Az építés a védett oldalon: 2010 március 05. Tiszaligeti feljáró rámpa alapozása

34 Az építés: 2010 március 19. Tiszaligeti feljáró rámpa felmenő szerkezet építése

35 Az építés: 2010 március 19. Bal parti feljáró híd alapozás (B1 alaptest)

36 Az építés: 2010 március 24. VÍZIG kábel kiváltás munkagödre

37 Az építés: 2010 március 24. Ideiglenes forgalom terelés kiépítése a Tiszai hajósok terén

38 Az építés: 2010 március Támasz árvízkár

39 Az acélszerkezet gyártása zavartalan: 2010 március 25. Acél főtartó ív előszerelt állapotban a Duna parton

40 Díszvilágítás szerelvényei: 2010 március 25.

41 3. Támasz építése: 2010 május 07.

42 Küzdelem a Tiszával Szolnok gyalogos Tisza

43 Küzdelem a Tiszával Szolnok gyalogos Tisza

44 Építés a Tiszai hajósok terén

45 Építés a Tiszaligetben Szolnok gyalogos Tisza

46 Építés a Tiszaligetben bal parti feljáróhíd

47 Védekezés a város felől

48 Hídelemek kirakása a város felől

49 Hídelemek kirakása a város felől

50 Hídelemek kirakása a város felől

51 Hídelemek emelése a város felőli oldalon.

52 Beemelt hídelemek a város felőli oldalon

53 Köszönöm megtisztelő figyelmüket. Szűcs József projektvezető
