1 SPECIÁLIS HÍDJAINK 47. HÍDMÉRNÖKI KONFERENCIA Siófok, május 26.

2 TEVÉKENYSÉG: AUTÓPÁLYA ÉS KÖZÚTI HIDAK TERVEZÉSE VASÚTI MŰTÁRGYAK TERVEZÉSE HIDAK ERŐSÍTÉSÉNEK ÉS FELÚJÍTÁSÁNAK TERVEZÉSE HÍDVIZSGÁLATOK KÉSZÍTÉSE DÖNTÉSELŐKÉSZÍTŐ ÉS TANULMÁNYTERVEK KÉSZÍTÉSE IPARI, MAGASÉPÍTÉSI SZERKEZET-TERVEZÉS ÚTTERVEZÉS

3 Megbízó: CÉH Rt. M0 autópálya K1 keleti szektor: M30 autópálya hídjai: M3 autópálya ,1 kmsz. szakaszon: M7 autópálya 206,2-224,28 kmsz. szakaszon: M6 autópálya M0-érdi tető közötti szakaszon: M60 autóút 5,0-23,5 kmsz. szakaszon: M6 autópálya Bátaszék-Bóly szakaszon: M31 autópálya kmsz szakaszon : M0 Északi Duna-híd : Szentendrei Duna-ág híd: Szentendrei-szigeti híd: Megbízó: Megbízó: Megbízó: AUTÓPÁLYA HIDAK TERVEZÉSE 18 db engedélyezési és kiviteli terv 6 db engedélyezési és kiviteli terv 13 db kiviteli terv 7 db engedélyezési és kiviteli terv 30 db engedélyezési és kiviteli terv 12 db engedélyezési és ajánlati terv 5 db engedélyezési és ajánlati terv 2 db engedélyezési és kiviteli terv 5 db kiviteli terv feszített betolt vb. felszerkezetek kiviteli tervei felszerkezet engedélyezési tervezése alépítmények szerkezettervezése TETTHELY Kft. M60 autóút 23,5-41 kmsz. szakaszon: 11 db engedélyezési és ajánlati terv UVATERV Rt. M7 autópálya Balatonszárszó-országhatár szakaszon: 5 db híd szerkezeti kiviteli tervei HÍDÉPÍTŐ Rt. M70 autópálya 7.sz. aluljáró (extradose híd) : felszerkezet szerkezeti részlettervei és látványterve

4 M30 AUTÓPÁLYA VÉGCSOMÓPONTI FELÜLJÁRÓ Építés éve: 2004 Megbízó: CÉH Rt. Kivitelező: MAHÍD2000 Rt. Szerkezeti rendszer: vasbetonlemezzel együttdolgozó acél főtartós gerendahíd Terhelési osztály: "A" (800 kn) Támaszköz (hídhossz): 35,00 m + 45,00 m + 45,00 m + 35,00 m (179,70 m) Hídszélesség (pályabeosztás): 0,565 m) Szerkezeti magasság: 2*12,83 m (0,565 m + 11,00 m + 2,44 m

5 SZÉKESFEHÉRVÁR NYUGATI ELKERÜLŐ ÚT VASÚT FELETTI HÍDJA

6 SALGÓTARJÁNI GYALOGOS HÍD

7 SALGÓTARJÁNI GYALOGOS HÍD Egy darab csőből kialakított íves főtartós alsópályás ívhíd, párhuzamos elrendezésű függesztő rudakkal. A merevítőtartó nagy csavarómerevségű, zárt szekrény keresztmetszetű, konzolos pályával. A cső hajlításának technológiai nehézségei miatt kénytelenek voltunk elvetni e változatot. TANULMÁNY I. Klasszikus, párhuzamos, két főtartós ív, párhuzamos függesztő rudakkal. A merevítőtartó ortotróp kialakítású. TANULMÁNY II.

8 SALGÓTARJÁNI GYALOGOS HÍD A MEGÉPÜLT VÁLTOZAT Nyitott szelvényű I keresztmetszetű összedöntött ívek, melyek középen összeérnek: zárt szekrény keresztmetszetet alkotnak. Az alsó csomópontokban lévő menetes szárral a függesztő rúd hosszának változtatása nélkül pozicionálható a tervezett alak.

9 A térbeli alak összeállítási tervének koordinátás és kiterített megadása

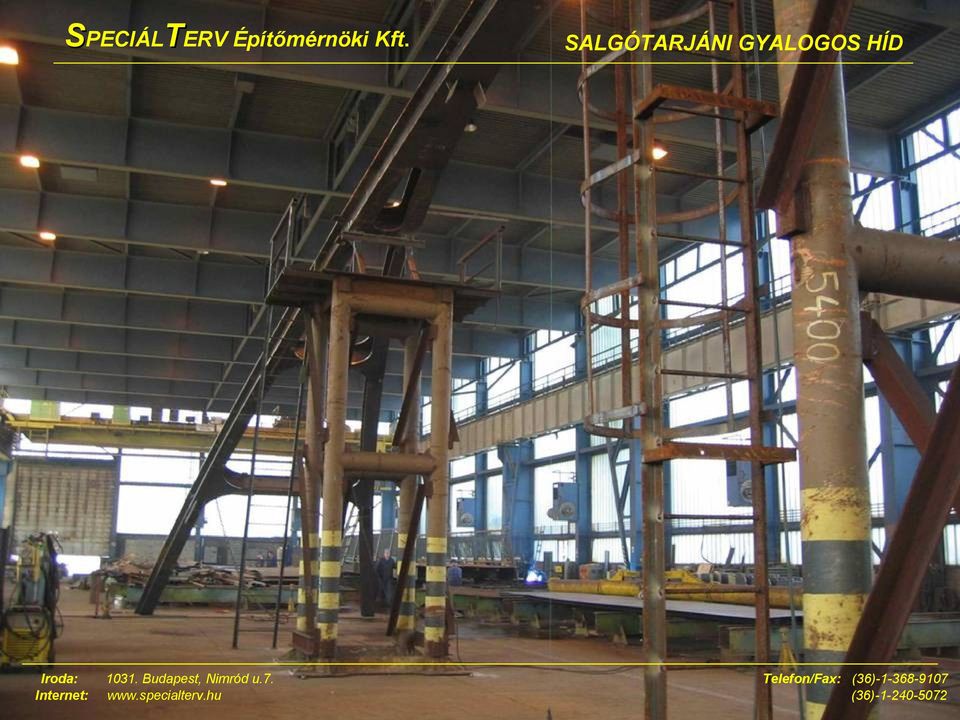

10 SALGÓTARJÁNI GYALOGOS HÍD

11 SALGÓTARJÁNI GYALOGOS HÍD

12 SALGÓTARJÁNI GYALOGOS HÍD

13 SALGÓTARJÁNI GYALOGOS HÍD

14 Építés éve: 2004 Megbízó: Konstruma Kft. Kivitelező: MÁV Hídépítő Kft. Szerkezeti rendszer: ortotróp pályalemezes alsópályás acél ívhíd Terhelési osztály: 5 kn /m2 Támaszköz: 36,00 m Hídszélesség: 3,30 m kerékpárút Szerkezeti magasság: 0,42 m SALGÓTARJÁNI GYALOGOS HÍD

15 REMETEI FEKETE-KŐRÖS-HÍD PÁLYALEMEZ CSERE ÉS FELSZERKEZET MEGERŐSÍTÉSE

16 REMETEI FEKETE-KŐRÖS-HÍD PÁLYALEMEZ CSERE ÉS FELSZERKEZET MEGERŐSÍTÉSE

17 REMETEI FEKETE-KŐRÖS-HÍD PÁLYALEMEZ CSERE ÉS FELSZERKEZET MEGERŐSÍTÉSE VASBETON PÁLYALEMEZ BONTÁSA KORRÓZIÓVÉDELEM

18 REMETEI FEKETE-KŐRÖS-HÍD PÁLYALEMEZ CSERE ÉS FELSZERKEZET MEGERŐSÍTÉSE RÁCSOS FŐTARTÓ MEGERŐSÍTÉSE Felső övek erősítése a régi szegecsek kifúrásával, új erősítő szögvas felcsavarozásával a felső övlemezekre és a gerinclemezre rácsrudak és bekötések erősítése

19 REMETEI FEKETE-KŐRÖS-HÍD PÁLYALEMEZ CSERE ÉS FELSZERKEZET MEGERŐSÍTÉSE KERESZTBORDÁS ORTOTRÓP PÁLYALEMEZ

20 REMETEI FEKETE-KŐRÖS-HÍD PÁLYALEMEZ CSERE ÉS FELSZERKEZET MEGERŐSÍTÉSE PÁLYATÁBLÁK BEEMELÉSE ÉS ILLESZTÉSE

21 REMETEI FEKETE-KŐRÖS-HÍD PÁLYALEMEZ CSERE ÉS FELSZERKEZET MEGERŐSÍTÉSE

22 REMETEI FEKETE-KŐRÖS-HÍD PÁLYALEMEZ CSERE ÉS FELSZERKEZET MEGERŐSÍTÉSE Építés éve: 2005 Megbízó és kivitelező: Hídtechnika Kft. Szerkezeti rendszer: alsópályás szegmensíves acél rácsostartós híd, keresztbordás ortotróp acél pályalemezzel Terhelési osztály: B" (400 kn) Támaszköz: 24,475 m + 50,85 m + 24,475 m Hídszélesség (pályabeosztás): m) Teljes szerkezeti magasság: 5,90 m (0,45 m + 5,00 m + 0,45 1,21 m Ortotróp pályalemez szerkezeti magassága: 0,37-0,57 m

23 BUDAPEST XI. KER., BALATONI ÚTI FELÜLJÁRÓ

24 BUDAPEST XI. KER., BALATONI ÚTI FELÜLJÁRÓ

25 BUDAPEST XI. KER., BALATONI ÚTI FELÜLJÁRÓ VÉGKERESZTTARTÓ

26 BUDAPEST XI. KER., BALATONI ÚTI FELÜLJÁRÓ GYÁRTÁS

27 BUDAPEST XI. KER., BALATONI ÚTI FELÜLJÁRÓ

28 BUDAPEST XI. KER., BALATONI ÚTI FELÜLJÁRÓ

29 BUDAPEST XI. KER., BALATONI ÚTI FELÜLJÁRÓ

30 BUDAPEST XI. KER., BALATONI ÚTI FELÜLJÁRÓ

31 BUDAPEST XI. KER., BALATONI ÚTI FELÜLJÁRÓ

32 BUDAPEST XI. KER., BALATONI ÚTI FELÜLJÁRÓ

33 BUDAPEST XI. KER., BALATONI ÚTI FELÜLJÁRÓ

34 BUDAPEST XI. KER., BALATONI ÚTI FELÜLJÁRÓ Építés éve: 2006 Megbízó: Budapest Főváros Önkormányzata Kivitelező: HÍDÉPÍTŐ Rt. Szerkezeti rendszer: vasbetonlemezzel együttdolgozó acél főtartós alsópályás ívhíd Terhelési osztály: "A" (800 kn) Támaszköz: 38,00 m Hídszélesség (pályabeosztás): 8,00 m + 2,125 m) Szerkezeti magasság: 13,00 m (2,875 m + 0,685 m

35 KÖSZÖNÖM A FIGYELMÜKET! Pál Gábor
