1 I/1 HÍDÉPÍTÉS I. Hidak szerkezeti rendszerei Szabó Imre Gábor Pécsi Tudományegyetem Pollack Mihály Műszaki és Informatikai Kar Szilárdságtan és Tartószerkezetek Tanszék

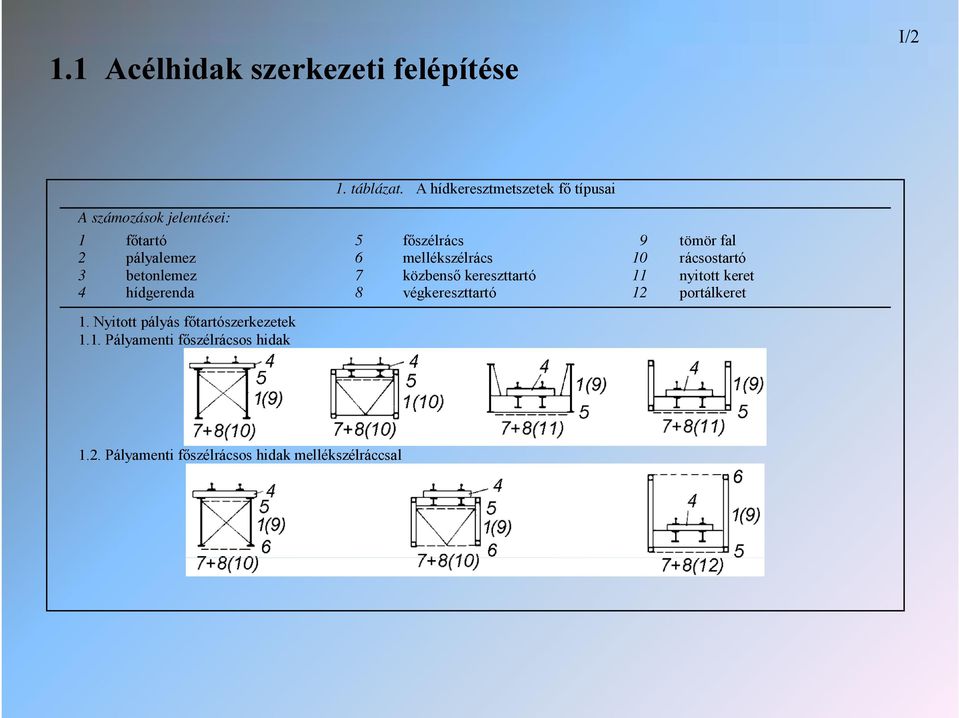

2 1.1 Acélhidak szerkezeti felépítése I/2 A számozások jelentései: 1. táblázat. A hídkeresztmetszetek fő típusai 1 főtartó 5 főszélrács 9 tömör fal 2 pályalemez 6 mellékszélrács 10 rácsostartó 3 betonlemez 7 közbenső kereszttartó 11 nyitott keret 4 hídgerenda 8 végkereszttartó 12 portálkeret 1. Nyitott tt pályás á főtartószerkezetek tó t k 1.1. Pályamenti főszélrácsos hidak 1.2. Pályamenti főszélrácsos hidak mellékszélráccsal

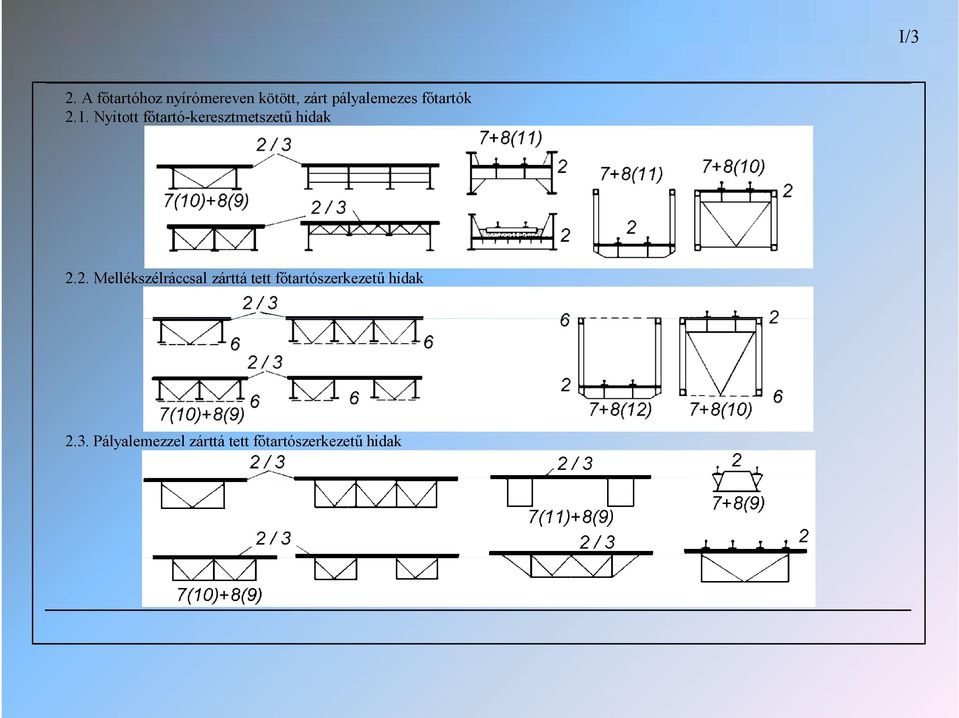

3 I/3 2. A főtartóhoz nyírómereven kötött, zárt pályalemezes főtartók 2.1. Nyitott főtartó-keresztmetszetű hidak 2.2. Mellékszélráccsal zárttá tett főtartószerkezetű hidak 2.3. Pályalemezzel zárttá tett főtartószerkezetű hidak

4 1. ábra. Vasbetonlemezzel együttdolgozó gerinclemezes acélhíd I/4

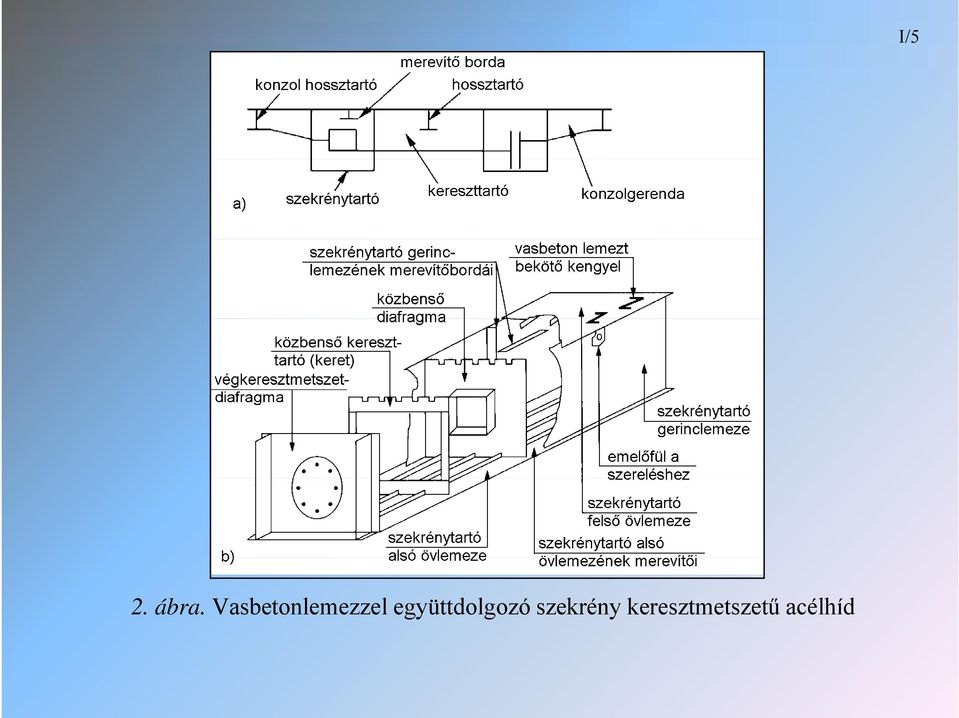

5 2. ábra. Vasbetonlemezzel együttdolgozó szekrény keresztmetszetű acélhíd I/5

6 3. ábra. Ortotróp pályalemezes, gerinclemezes főtartójú acélhíd I/6

7 4. ábra. Ortotrop pályalemezes, szekrénytartós acélhíd I/7

8 5. ábra. Alsópályás rácsos vasúti híd I/8

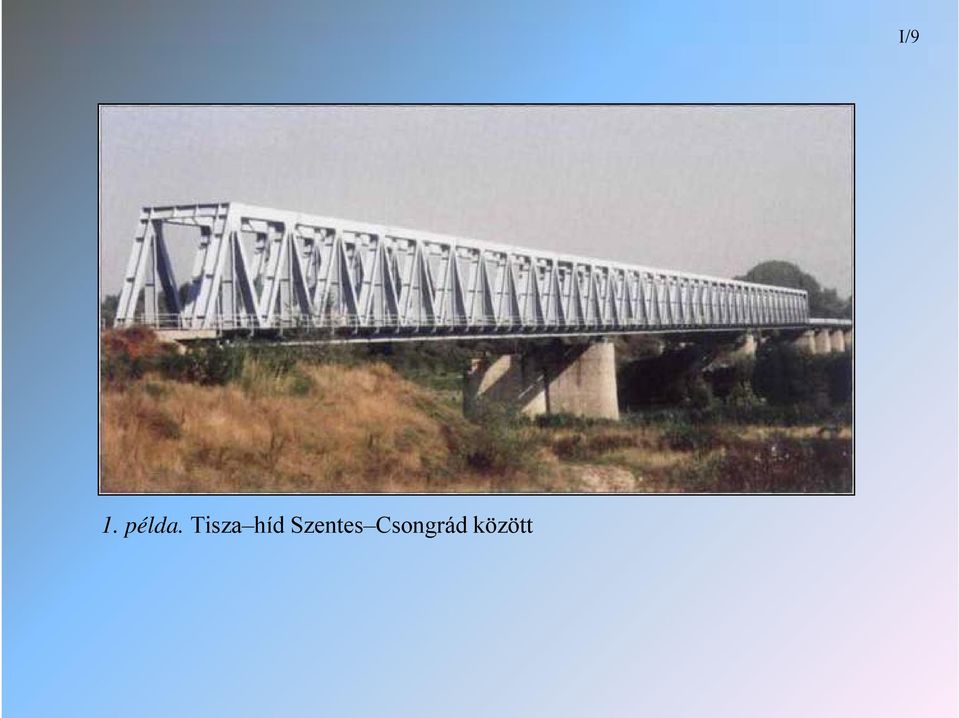

9 1. példa. Tisza híd Szentes Csongrád között I/9

10 61áb 6.1 ábra. Alsópályás, á merevítőtartós tó (Langer tartós) tó )ívhíd I/10

11 2példaSzeged 2. példa. Szeged, Belvárosi híd I/11

12 6.2 ábra. Felsőpályás ívhíd I/12

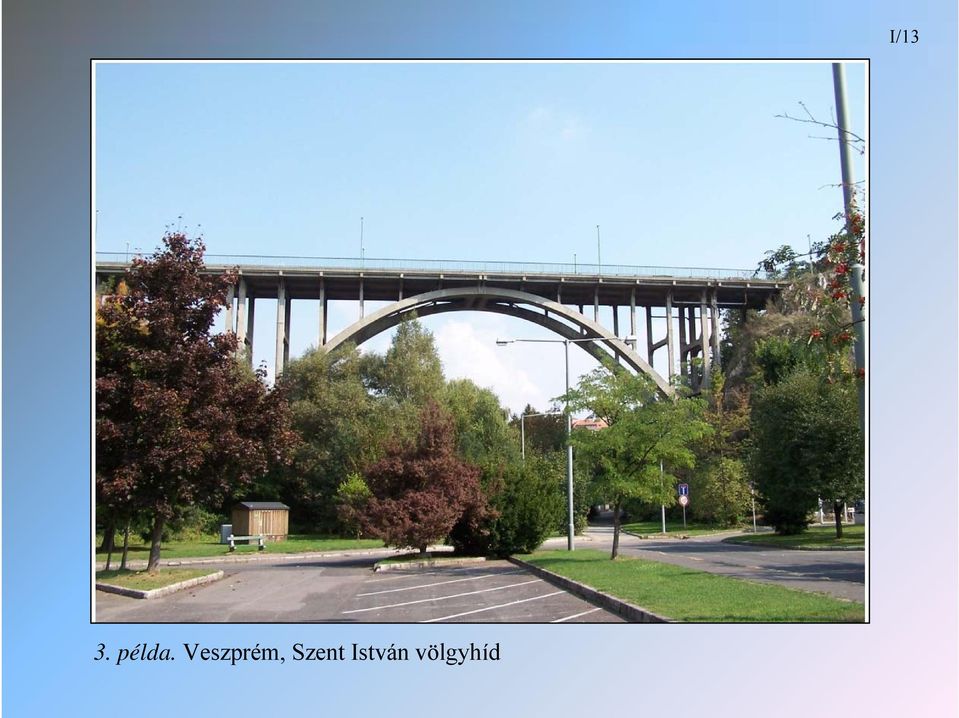

13 3. példa. Veszprém, Szent István völgyhíd I/13

14 7. ábra. Ferdelábú kerethíd I/14

15 4. példa. M60 autópálya I/15

16 1.2 Szerkezeti rendszerek, közelítő geometriai méretek I/16 A főtartó statikai rendszere és szerkezeti kialakítása szerint megkülönböztetünk: 1.Kéttámaszú tömör gerendahíd 2.Többtámaszú tömör gerendahíd 3.Kéttámaszú rácsos gerendahíd 4. Többtámaszú rácsos gerendahíd 5. Kerethíd 6.Tömör főtartós ívhíd 7.Rácsos főtartós ívhíd 8.Ferdekábeles gerendahíd 9.Függőhíd A híd rendeltetése szerint a közúti jármű és vasúti hidakon kívül: 10. Magasvezetésű közúti híd 11. Gyaloghíd 12. Vezetéktartó híd 13. Csatornahíd 14. Védőhíd Af felszerkezet mozgathatósága szerint az álló hidakon kívül: 15. Mozgatható híd A tervezett élettartam szerint az állandó hidakon kívül: 16. Ideiglenes vagy félállandó híd 17. Pontonhíd

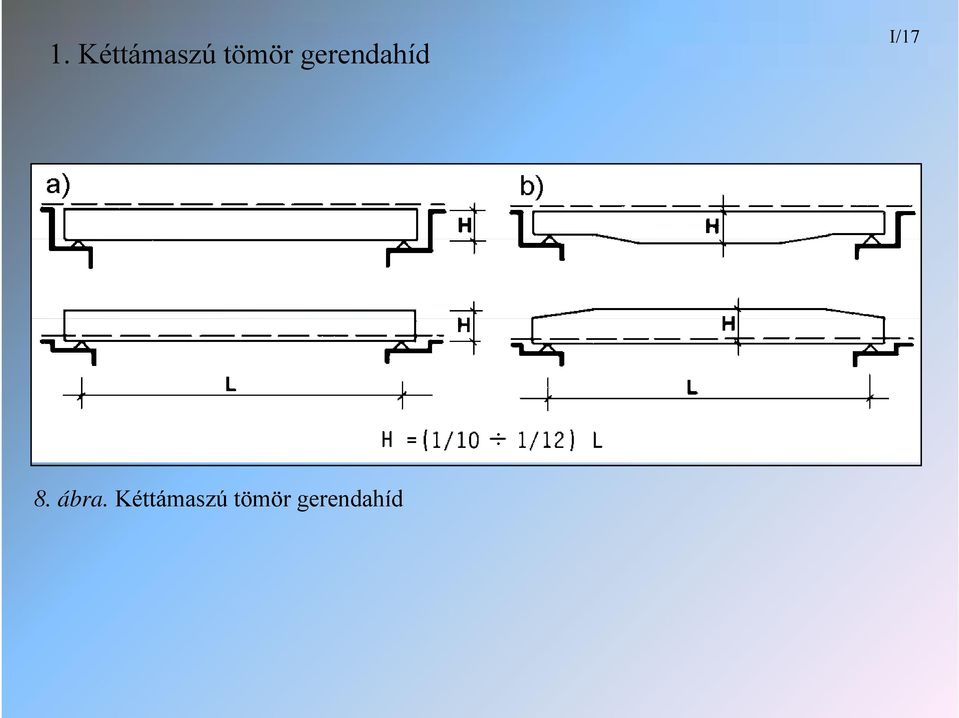

17 1. Kéttámaszú tömör gerendahíd I/17 8. ábra. Kéttámaszú tömör gerendahíd

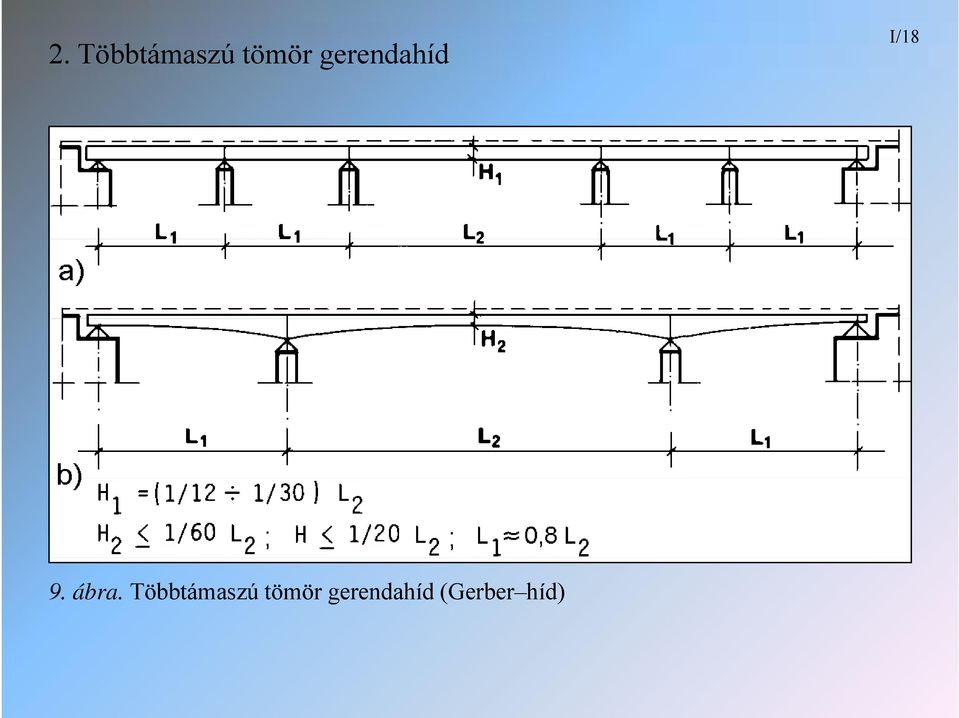

18 2. Többtámaszú tömör gerendahíd I/18 9. ábra. Többtámaszú tömör gerendahíd (Gerber híd)

19 51példa 5.1 példa. Budapesti M0 autópályahíd I/19

20 5.2 példa. Budapesti Árpád híd I/20

21 3. Kéttámaszú rácsos gerendahíd I/ ábra. Kéttámaszú rácsos gerendahíd

22 6. példa. Esztergom Sturovó Mária Valéria híd I/22

23 4. Többtámaszú rácsos gerendahíd I/ ábra. Többtámaszú rácsos gerendahíd

24 7.1 példa. Déli összekötő vasúti híd I/24

25 7.2 példa. Cernavoda (Románia), I. Károly király híd I/25

26 73példa 7.3 példa. Budapesti Szabadság híd I/26

27 7.4 példa. Pozsony (Szlovákia), Port híd I/27

28 5. Kerethidak I/ ábra. Kerethidak

29 6. Tömör főtartós ívhidak I/ ábra. Tömör főtartós ívhidak

30 8.1 példa. Budapesti Margit híd I/30

31 8.2 példa. Passau (Németország), Fr. K. Strauss híd I/31

32 7. Rácsos főtartós ívhidak I/ ábra. Rácsos főtartós ívhidak

33 8. Ferdekábeles gerendahíd I/ ábra. Ferdekábeles gerendahíd

34 9.1 példa. Pozsony y( (Szlovákia), Új híd I/34

35 9.2 példa. Hainburg (Ausztria) I/35

36 9.3 példa. Budapest, Megyeri híd I/36

37 9. Függőhidak I/ ábra. Függőhidak

38 10.1 példa. Budapest, Széchenyi Lánchíd I/38

39 10.2 példa. Budapest, Erzsébet híd I/39

40 10.3 példa. Passau (Németország), Luitpold híd I/40

41 10. Magasvezetésű közúti hidak I/ ábra. Magasvezetésű közúti hidak

42 11. példa. Millau Viadukt (Franciaország) I/42

43 12. példa. Kőröshegyi völgyhíd, M7 autópálya I/43

44 11. Gyaloghíd I/ ábra. Gyaloghidak funkcionális megoldási lehetőségei

45 19. ábra. Gyaloghidak szerkezeti rendszerei I/45

46 13. példa. Szolnok, Tiszavirág gyaloghíd I/46

47 12. Vezetéktartó híd I/ ábra. Vezetéktartó híd

48 14. példa. Bécs, Barbara híd I/48

49 13. Csatornahíd I/ ábra. Csatornahíd

50 15. példa. Magdeburg (Németország) I/50

51 14. Védőhíd I/ példa. Védőhíd a Tátra előterében (Szlovákia)

52 15. Mozgatható hidak I/ ábra. Mozgatható hidak

53 17. példa. London (Anglia), Tower Bridge I/53

54 16. Ideiglenes vagy félállandó híd I/ példa. Újpesti híd

55 17. Pontonhíd I/ példa. Európa-híd, Budapest,

56 20. példa. Csongrád, pontonhíd I/56

57 1.3 A pályalemez kialakítása I/ ábra. Klasszikus hídszerkezetek

58 24. ábra. Modern hídszerkezetek e ete I/58

59 25. ábra. Hosszirányú tartó és kereszttartó kapcsolata I/59

60 26. ábra. Merevítő bordák ortotróp acél pályaszerkezetekhez I/60

61 Készült Dr. Iványi Miklós Hídépítés című tantárgy előadásanyagai felhasználásával. I/61
