1 HÍDGAZDÁLKODÁS A VASÚTON az elmúlt 50 évben

2 A háború utáni helyzet Az évi harci cselekmények során a hidak darabszámra vetített 8 %-át, míg az összes hídnyílásnak 50 %-át kitevő hidat, átereszt robbantottak fel.

3 A háború utáni helyzet (Dr. Nemeskéri - Kiss Géza alapján) 1944 évi hídállag elpusztult hidak db össz nyílás db össz nyílás áteresz fahíd boltozat teknőhíd gl acélhíd rácsos acélhíd Duna, Tisza hidak összesen :

4 A háború utáni helyzet A harcok elmúltával a lakosság, a szovjet csapatok, a magyar alakulatok közös erővel végezték a fa cölöpjármokon álló, hengerelt, vagy szegecselt tartós provizóriumok építését olyan ütemben, hogy 1945 májusában ugyan csak 5-30 km/h sebességgel, de valamennyi fontosabb vasútvonalon a forgalom folyamatosan lebonyolítható volt. Ezt követően indult meg a hidak végleges helyreállítása a hídépítés aranykora

5 Hídtípus Összes műtárgy ebből 1955 után épült db hossz [m] db hossz [m] átl. nyílás beton, vasbeton csőáteresz ,1 tartó nélküli nyílt áteresz ,5 fatartós áteresz, fahíd ,0 Kő fedlapos áteresz ,9 boltozat ,8 sínbetétes teknő ,0 köracélbetétes teknő ,2 szegélybordás vb. gerendahíd ,9 vb. keret ,9 tartóbetétes teknő ,6 előregyártott vb. gerenda híd ,0 feszített beton, szekrény híd (29,2) Tégla, kő, beton, vb. hidak

6 Hídtípus össz állag ebből 1955 után épült Db hossz [m] Db hossz [m] átl. nyílás ikertartós híd ,0 felsőpályás gerinclemezes acélhíd ,0 alsópályás gerinclemezes acélhíd ,3 rácsos acélhíd ,5 egyéb acélszerkezetű híd (acélcső, TUBOSÍDER stb.) ,6 acél főtartóval együttdolgozó vb. pályalemezes híd ,8 Süllyesztett pályás gerincl. acélhíd ,0 acél szekrénytartós híd ,0 Acélhidak összesen Ideiglenes provizórium ,5 ÖSSZES VASÚTI MŰTÁRGY

7 A vasúti hidak fejlődése - acélhidak Szolnoki Tisza-híd kétvágányú szerkezete 1947 Északi vasúti Duna híd kettős K rácsozású szerkezete 1955

8 A vasúti hidak fejlődése - acélhidak Közös üzemeltetésű vasúti- közúti hidak Csongrádi Tisza-híd 1946 Bajai Türr István - híd 1950 Kisköre Tisza - híd 1959

9 A vasúti hidak fejlődése - acélhidak Miskolc Langer tartós-híd típus acélszerkezetek Gerinclemezes alsópályás Zagyva-híd 1967 Fehér Körös híd 1955 Hernádnémeti Hernád-híd 1966

10 A vasúti hidak fejlődése - acélhidak típus acélszerkezetek Sajóecsegi Sajó - híd 1956 Algyői Tisza-híd hegesztett rácsos hídszerkezete 1976 Keleti Főcsatorna szegecselt rácsos hídszerkezete 1956

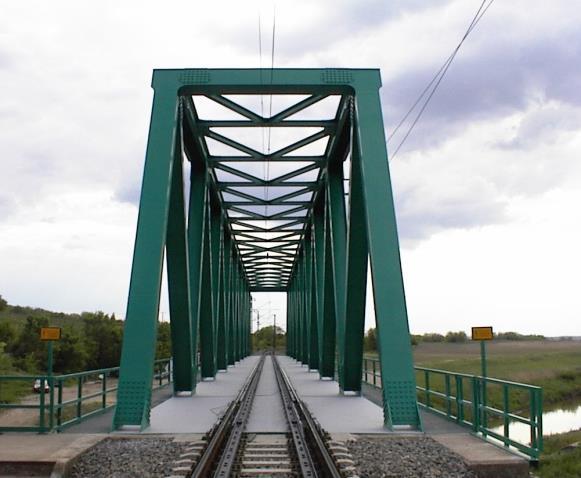

11 A vasúti hidak fejlődése - acélhidak Salgótarján 2007 Kazincbarcika Sajó ártéri híd Gyomai Hármas Körös - híd

12 A vasúti hidak fejlődése - acélhidak Orthotróp pályalemezes, alsó övrúd nélküli rácsos acélszerkezetű hidak rugalmasan beágyazott vasúti felépítménnyel Zalaegerszegi íves vonalvezetésű Zala híd Simontornyai Sió híd 2000 Kaposvár elkerülő útba épített rácsos vasúti híd

13 A vasúti hidak fejlődése - acélhidak Duna híd Északi Vasúti Duna - híd Öbölági híd

14 A vasúti hidak fejlődése - acélhidak

15 A vasúti hidak fejlődése boltozott hidak Pécsbánya Magyarbóly boltozat rehabilitáció Szobi völgyhíd felújítása Komplex boltozat rehabilitáció célja a boltozatok élettartamának és teherbírásának szükség szerinti növelése a szerkezetek meglévő teherbírásának kihasználásával és a meglévő szerkezeti anyagokkal és statikai rendszerrel kompatíbilis anyagok felhasználásával.

16 A vasúti hidak fejlődése teknő - lemezhidak fejlődése

17 A vasúti hidak fejlődése teknő - lemezhidak fejlődése Hosszirányban szeletelt, előregyártott, keresztbefeszített vasúti lemezhíd tartóbetétes vasbeton híd -Szegecselt tartó -Sínbetétes -Hengerelt tartó betétes

18 A vasúti hidak fejlődése vb. hidak Nagyrákosi völgyhíd

19 A vasúti hidak fejlődése beton, vb. csövek, kerethidak mintatervek: Nyílt- és csőáteresztők, teknőhidak 1948 Nyílt- és csőáteresztők, teknőhidak 1958 Vasbeton kerethidak mintatervei 1978 Kerethidak mintatervei 1982 Vasúti lemezhidak mintatervei 1984 Vasbeton kerethidak mintatervei 2007 ROCLA, SENTAB, HOBAS csövek

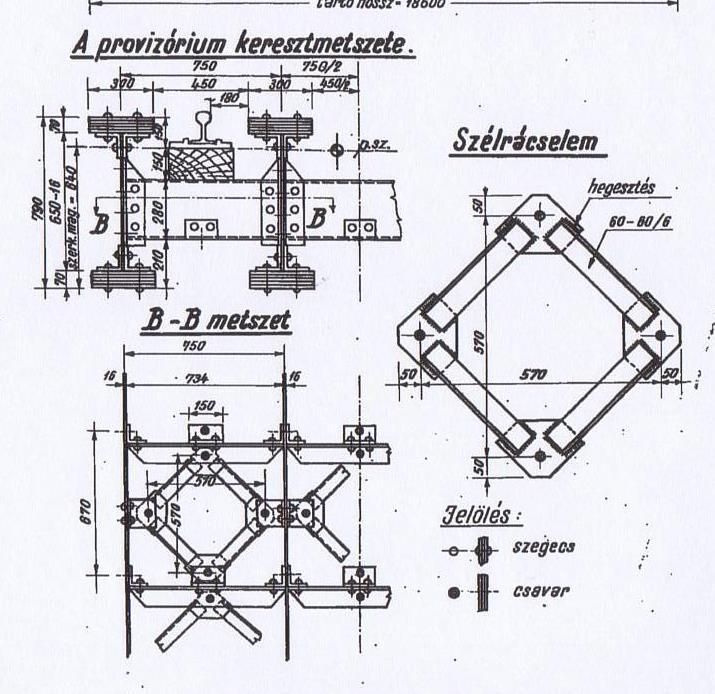

20 A vasúti hidak fejlődése típus provizóriumok (B,C,D, P , E, F, S) ideiglenes hidak P20,4-80 / P P , provizóriumok mintatervei 1960 TS / U-30

21 A vasúti hidak fejlődése Hidakra vonatkozó utasítások, előírások fejlődése A műszaki tudomány, a technika fejlődésének hatása a szabályozásainkban: évi H.1. hídszabályzat / H.4 meglévő acélhidak teherbírásának felülvizsgálatára évi Vasúti Hídszabályzat I.- IX. fejezet (tervezet) hiányos maradt, fejezetei nem készültek el (VII.-VIII.). - H-2. Utasítás Vasúti beton és vasbetonhidak építésére (1955,1967,1984) - MSZ /1-4-90T (ágazati szabvány tervezet) - H.1 Műszaki Előírás sorozat / EUROCODE

22 A vasúti hidak fejlődése Hidakra vonatkozó utasítások, előírások fejlődése 893E Elsőrendű 2*(4*16 t) 893Hé 1893 Hév. 3*(3*10 t) 907Fö 1907 Fővonal 2*(5*17 t) 907Hé 1907 Hév. 2*(4*12 t) 907hH 1907 hajózható Hév 2*4*14t 925Fö 1925 Fővonal 2*(5*22 t) 925Hé 1925 Hév. 2*(4*16 t) 925hH 1925 hajózható Hév 2*5*18t 938 A 1938 A 2*(7*25 t)+8 t/m 938 B 1938 B 2*(5*22 t)+8 t/m 938 C 1938 C 2*(15+5*18+15 t) 951 A 1951 A jelű ideális 951 B 1951 B jelű ideális 951 C 1951 C jelű ideális 951Ct 1951 C-re tűrt alapon jó 976 U 1976 U jelű ideális A vasúti terhek változása

23 A vasúti hidak fejlődése Hidak üzemeltetésének fejlődése A helyreállítandó hidak nagy száma miatt 1950-ben létrehozták a MÁV Hídműhely nemzeti, majd üzemi vállalatot január 1-től MÁV Hídépítési Főnökség mely először MÁV alapítású egyszemélyes Kft.- vé lett átalakítva, majd 2004-ben megszűnt. Azóta a jól tervezhető karbantartási, felújítási feladatokat, tevékenység kihelyezéssel, közbeszereztetve szintén MÁV alapítású felépítményi nagygépes Kft. k közreműködésével végeztetjük több kevesebb sikerrel.

24 HÍDGAZDÁLKODÁS A VASÚTON MÁV HGR Feladatunk a kincstári tulajdonú infrastruktúra kezelése, optimális működtetése a források hatékony felhasználása Ennek eszköze a Híd műszaki alap nyilvántartási programrendszer - Hídgazdálkodási Rendszer (HGR) 1. Tervtári alapadatok kezelése 2. Járatási feladatok ellátása 3. Hídgazdálkodást segítő alapadatok szolgáltatása 4. Hídfelügyelet nyilvántartása ( hídminősítő, hídértékelő szám) - Terepi adatgyűjtő program (Psionhíd)

25 A jövő feladatai - A megkülönböztetett figyelemmel kísért folyami hidak között is a Déli Duna-híd, a Szolnoki Tisza, Zagyva, Kiskörei Tisza hidak kiemelt kezelése -A felügyeleti rendszer, a HGR aktuális feladatokhoz igazodó alakítása -Új technológiák, anyagok meghonosítása -Utánpótlás képzés -EU harmonizációs feladatok -Akadálymentesítési problémák felszámolása

26 Köszönöm megtisztelő figyelmüket
