1 Hídépítés 4. előad adás Kis LászlL szló 2012.

2 Előadás vázlat Acélszerkezetű közúti- és gyalogos hidak Fahidak Közúti- és gyalogos acélszerkezetű hidak Fő tartótípusok Közúti acélhidak szerkezetének fejlődése Rátett pályalemezes hidak Ortotróp pályalemezes hidak Megépült hídszerkezetek bemutatása Fahidak 2

3 Ortotróp pályalemezes, gerinclemezes főtartójú acélhíd 3

4 Ortotróp pályalemezes, szekrénytartós acélhíd 4

5 Felsőpályás ívhíd 5

6 Ferdelábú kerethíd 6

7 Szerkezeti kialakítás fejlődése, befolyásoló tényezők Térben együttdolgozó szerkezetek (pl.: ferdekábeles hidak, szekrény keresztmetszet, ortotróp pályaszerkezet és gerincek stb.) Számítógépek alkalmazása a méretezési eljárásban (pl.: ortotróp lemezek, VEM); Élettartamra való tervezés (fáradás) Növelt folyáshatárú acélok S420NL, S460ML (ridegtörés, hegesztés technológia) Műanyagok alkalmazása (saruk, pályaburkolatok) 7

8 Modern, térben együttdolgozó hídszerkezetek Acél híd esetén Öszvérhíd esetén 8

9 Közúti acélhidak pályaszerkezeti kialakításának fejlődése rátett vb. pálya a) hossztartókon; b) hossz- és kereszttartókon; c) főtartókon; d) kereszttartókon 9

10 Közúti acélhidak pályaszerkezeti kialakításának fejlődése - ortotróp pályaszerkezet Pályalemezből és a hozzá hegesztett bordákból áll. A bordák iránya lehet keresztirányú vagy hosszirányú. 10

11 Keresztirányú bordák Kajdacs Sió-híd 11

12 Hosszirányú bordák Döbrököz Kapos-híd 12

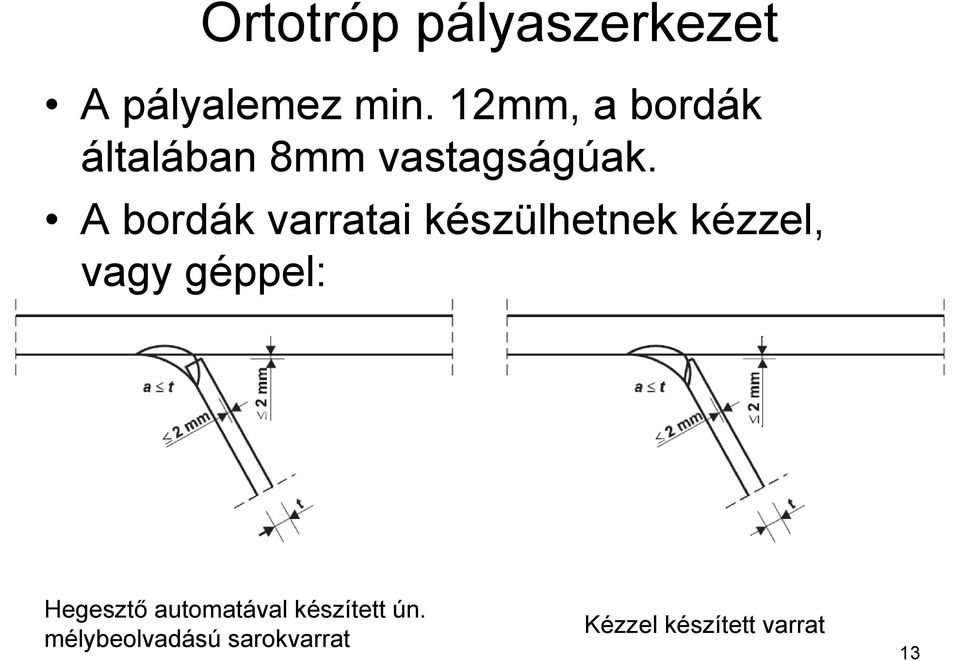

13 Ortotróp pályaszerkezet A pályalemez min. 12mm, a bordák általában 8mm vastagságúak. A bordák varratai készülhetnek kézzel, vagy géppel: Hegesztő automatával készített ún. mélybeolvadású sarokvarrat Kézzel készített varrat 13

14 Ortotróp pályaszerkezet borda típusok nem csavarómerev hosszbordákkal csavarómerev hosszbordákkal 14

15 Ortotróp pályaszerkezet helyszíni illesztése Ortotróp acéllemez és nyitott hosszborda esetén Ortotróp pályaszerkezet és zárt borda esetén a) feszített csavarral; b) hegesztett illesztés Nem elegendő felületre, merevségre is kell tervezni az illesztéseket! 15

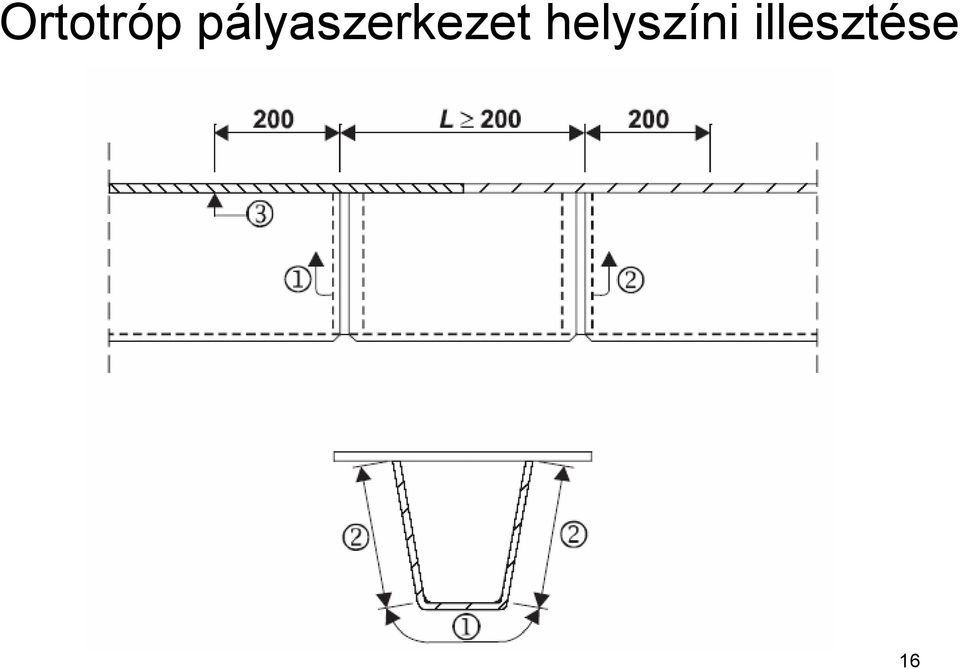

16 Ortotróp pályaszerkezet helyszíni illesztése 16

17 Ortotróp pályaszerkezet helyszíni illesztése 17

18 Borda - kereszttartó kapcsolat részletei KH szerint A hosszbordát folytatólagosan át kell vezetni a kereszttartón. 18

19 Borda - kereszttartó kapcsolat részletei MSZ EN szerint A hosszbordát folytatólagosan át kell vezetni a kereszttartón! 19

20 Tömörgerincű gerendatartók 20

21 Az egyes főtartók kereszteloszlása kereszttartók nélkül kéttámaszú átvitel 21

22 Kereszteloszlás hajlítómerev kereszttartók esetében [a) I kt ; b) I kt = ] 22

23 Kereszteloszlás zárt keresztmetszetek esetében (I kt = ) a) síklemez; b) vízszintes keresztkötés 23

24 Acélpályás hidak keresztmetszetei 24

25 Koblenzi Rajna-híd Alsó nyomott öv helyszíni illesztése a) rossz megoldás; b) helyes megoldás 25

26 Rácsos gerincű gerendahíd Esztergom, tervpályázat 26

27 Szekrény keresztmetszetű gerendahíd M0 Háros Duna-híd 27

28 Rácsos gerendahíd Esztergom, Mária Valéria híd 28

29 Ívhidak Orleans, Európa-híd 29

30 Ívhidak Sevilla, La Barqueta-híd 30

31 Ívhidak Krakkó, Kotlarski-híd 31

32 Ívhidak Krakkó, Kotlarski-híd 32

33 Ívhidak Pozsony, Apolló híd 33

34 Ívhidak Dunaújváros, Pentele híd 34

35 Ívhidak Dunaújváros, Pentele híd 35

36 Ívhidak Zaragoza, gyalogos híd 36

37 Rácsos ív híd Denver, 16. utcai gyalogos híd 37

38 Ívhidak Vilnius, Vilnia-híd 38

39 Ferdekábeles hidak M0 Északi Duna-híd 39

40 Ferdekábeles hidak MÁV Szemeretelep, gyalogos híd 40

41 Függőhidak 41

42 Ferdelábú kerethíd M6-M60 ap. 294k jelű híd 42

43 FAHIDAK

44 Gerendahidak Gömbfából ácsolt gerendahidak 44

45 Gerendahidak Kapcsolt gerendahidak 45

46 Gerendahidak Deszkákból szegezett gerendák 46

47 Gerendahidak Deszkákból szegezett gerendák 47

48 Gerendahidak Rétegelt ragasztott gerendák keresztmetszet típusai 48

49 Gerendahidak Rétegelt ragasztott gerendák - hídkialakítások Felsőpályás kialakítás: Alsópályás kialakítás: 49

50 Feszítőművek Egyszerű feszítőművek Összetett feszítőművek 50

51 Feszítőművek 51

52 Feszítőművek 52

53 Feszítő-függesztőművek Feszítő-függesztőművek 53

54 Luzern, Kapellbrücke 54

55 Luzern, Kapellbrücke 55

56 M3 ap. Polgár, Archeopark 56

57 M3 ap. Polgár, Archeopark 57

58 És ilyen ha erdészek terveznek hidat... 58

59 És ilyen ha erdészek terveznek hidat... 59

60 És ilyen ha erdészek terveznek hidat... 60

61 Kányavári híd 61
