1 Hol tart a világ hídépítése 2013-ban? KARKUS János / VIA-PONTIS Kft.

2 Témavázlat Történeti visszatekintés Világranglista (főbb hídtípusonként) A magyar hídépítés múltja, jelene (jövője) Konkrét eset-tanulmányok, érdekességek 2

3 Rövid történeti visszatekintés A XVIII. századig: jellemzően fa-, kő- és téglahidak Karcag, Zádor-híd, 1806 Tordai Aranyos-patak hídja,

4 Rövid történeti visszatekintés XVIII XIX század: öntöttvas anyagú hidak 1779, Coalbrookdale 1810, Rónic, Kisgaram-híd 4

5 Rövid történeti visszatekintés XIX század: megjelenik a vas és a beton Bp, Lánchíd, 1849, átépítés: Solt, első magyar vasbeton híd,

6 Rövid történeti visszatekintés XIX. század 2. fele - XX. század: Anyagismeret (kutatási háttér) fejlődése; Statikai elvek, számítási eljárások finomítása; Gyártási és szerelési technológiák folyamatos felülvizsgálata, fejlesztése; Eredmény: sorra dőlnek meg a rekordok!! 6

számítási eljárások finomítása; Gyártási és szerelési technológiák

7 Rövid történeti visszatekintés 7 Az 1970-es évekig többnyire az USA uralta a világranglistákat; Az 1970-es, 80-as években több ország is felzárkózik (TR, GB, Norvégia, Kanada, ); 1980-tól Japán elképesztő 20 éves hídépítési programot hirdet (Honshu Shikoku Bridges); A 2000-es évektől fokozatosan Kína veszi át a XXI. századi hídépítési nagyhatalom szerepét; 2015-től Norvégiára és Törökországra is érdemes lesz odafigyelni!

20 éves hídépítési programot hirdet (Honshu Shikoku Bridges); A 2000-es évektől fokozatosan Kína veszi át

8 Világranglista (FÜGGŐHIDAK, támaszköz alapján) A legidősebb, ma is álló csúcstartó a Union Bridge (UK), 1820-ban épült, támaszköze 137 m. A jelenlegi első 20 helyezettből 9 kínai szerkezet (ezekből 2000 előtt még csak 1 állt!). A jelenlegi rekorder 1998-ban épült, támaszköze 1990,8 m! (1995 Kobe-i földrengés hatása). A legnagyobb tervezett támaszközök: 3700 m (Norvégia, Sogne-fjord) 3300 m (Olaszország, Messina-i szoros) 8

A jelenlegi első 20 helyezettből 9 kínai szerkezet (ezekből 2000 előtt még csak 1 állt!).

9 1820, UNION Bridge, 137 m 9

10 1883, Brooklyn Bridge, 486 m 10 Jelenleg a 82. helyen áll a ranglistán!

11 1926, Benjamin Franklin Bridge, 533 m 11 Jelenleg 71. a ranglistán!

12 1931, George Washington Bridge, 1067 m 12 Először egyszintes volt, később bővítették kétszintessé; jelenleg 22. a ranglistán!

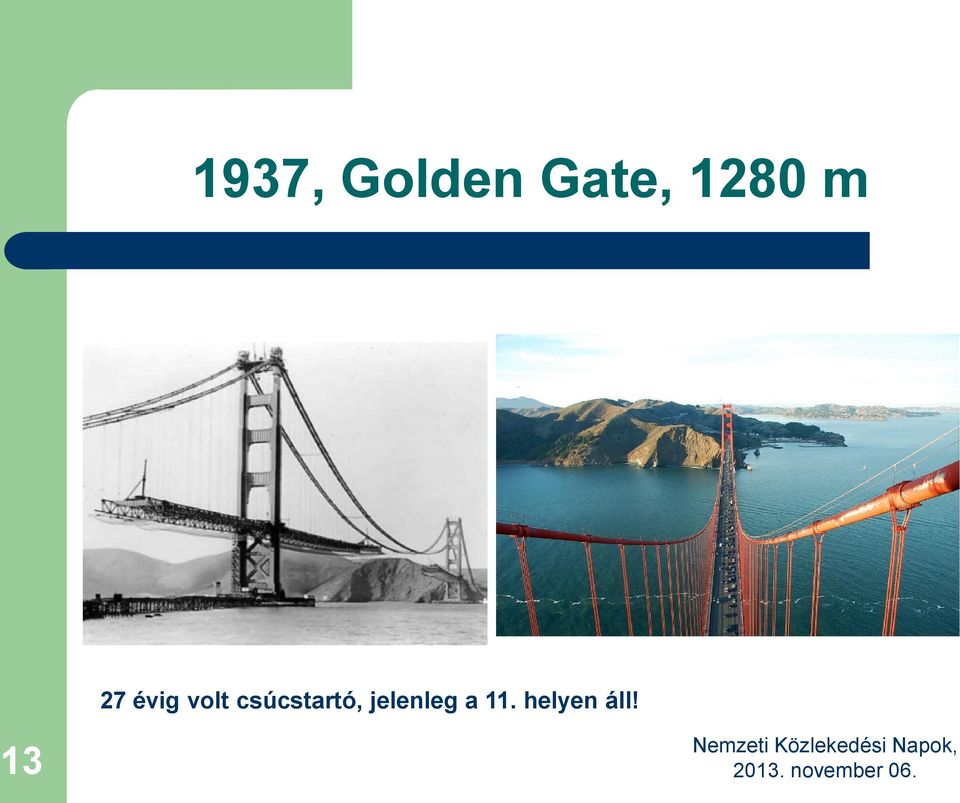

13 1937, Golden Gate, 1280 m 27 évig volt csúcstartó, jelenleg a 11. helyen áll! 13

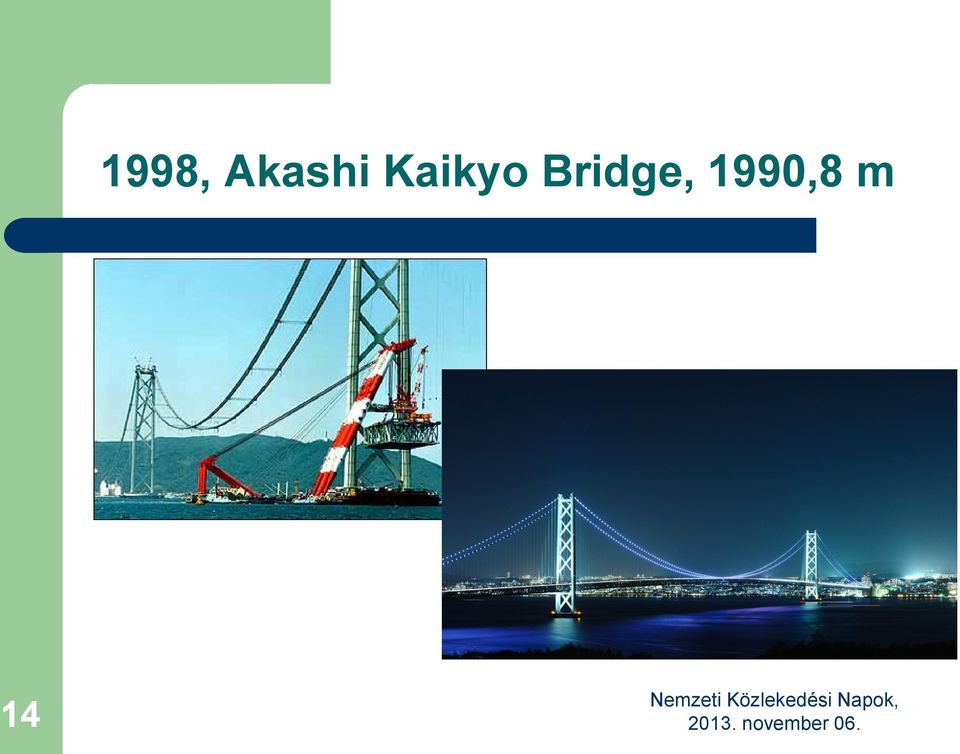

14 1998, Akashi Kaikyo Bridge, 1990,8 m 14

15 Világranglista (FERDEKÁBELES hidak, támaszköz alapján) Nagyon fiatal hídtípus, az 1970-es évektől alkalmazzák; robbanás-szerű fejlődés jellemzi a technológiát; A jelenlegi lista első 20 helyezettjéből 14 kínai szerkezet!! Ezekből 2000 előtt még csak 1 híd állt! További 10 olyan híd épül jelenleg Kínában, amelyek támaszköze 400 m-nél nagyobb! A jelenlegi csúcstartót 2012-ben adták át Vlagyivosztok (RUS) mellett, támaszköze 1104 m! 15

kínai szerkezet!! Ezekből 2000 előtt még csak 1 híd állt!

16 1978, Puente de Rande (ESP), 400 m 16 Jelenleg 85. a világranglistán!

17 1989, Yokohama Bay Bridge, 460 m 17 Jelenleg 52. a világranglistán!

18 1995, Pont de Normandie, 856 m 18 Jelenleg 6. a ranglistán!

19 1999, Tatara Bridge, 890 m 19 Jelenleg (már csak) 5. a listán

20 2008, Sutong Bridge, 1088 m Jelenleg 2. a világranglistán! 20

21 2012, Russky Bridge, 1104 m Zord időjárási körülmények Fehér kék piros kábelszínezés! 21

22 Világranglista (ÍVHIDAK, támaszköz alapján) Az egyik legősibb hídtípus (lásd: boltozatok); Sokféle anyagból épülhet (kő, tégla, vas, acél, vasbeton, fa, ); A világranglista első 20 helyezettjéből 13 kínai! Ezekből 2000 előtt még csak 1 híd állt! A jelenlegi csúcstartó 2009-ben épült (Chaotianmenhíd, Kína), támaszköze 552 m; Jelentősen nagyobb támaszköz megjelenése nem várható. 22

23 1980, Krk-sziget hídja, 390 m 23

24 1932, Sydney Harbour Bridge, 503 m Még mindig a 6. helyezett a ranglistán! 24

25 1931, Bayonne Bridge, New Jersey, 510 m Még mindig az 5. helyezett a világranglistán! 25

26 1977, New River Gorge Bridge, 518 m 26

27 2003, Lupu Bridge, 550 m 27

28 2009, Chaotianmen Bridge, 552 m 28

29 Rácsos gerendahidak csúcstartói 1890, Firth of Forth Bridge, 521,3 m 29

30 Rácsos gerendahidak csúcstartói 1919, Pont de Quebec, 549 m 30

31 A magyar hídépítés múltja, jelene Amire büszkék lehetünk: 1849, Budapest, (Széchenyi-)Lánchíd 1890, 1982, 1985-ben újabb Duna-hidak (Pozsony, Komárom és Esztergom) 1896, Budapest, Ferencz József-híd 1903, Budapest, Erzsébet-(lánc)híd A II. világháborúig további tucatnyi vasúti és közúti Duna- és Tisza-híd 31

32 1903, Erzsébet-(lánc)híd, 290 m 32

33 A magyar hídépítés múltja, jelene 33 A közel múlt: II. világháború utáni újjáépítés emberfeletti teljesítménye; Bp, Erzsébet-kábelhíd (1964); Bp, Hárosi Duna-híd (1989); Bp, Lágymányosi (Rákóczi Ferenc-)híd (1995); Esztergom, Mária Valéria-híd (2001); A jelenkori eredmények: Dunaújváros, Pentele-híd (2007); Kőröshegyi völgyhíd (2007); Megyeri-híd (2008); M43 Móra Ferenc-híd (2011); További folyami és autópálya-hidak (Szebényi völgyhíd, új Hárosi Duna-híd, Vásárosnaményi Tisza-híd, ).

34 1964, Budapest, Erzsébet-híd, 290 m, 2001, Esztergom, Mária Valéria-híd, 119 m (515 m) 34

35 2007, Dunaújváros, Pentele-híd, 307,9 m 35 Jelenleg 38. helyezett a világranglistán!

36 2007, Kőröshegyi völgyhíd, 120 m (1872 m) Fotó: Gazdag Tímea 36

37 2008, Megyeri-híd, 300 m 37

38 2011, Móra Ferenc-híd, 180 m 38

39 Konkrét eset-tanulmányok, érdekességek; Tervezés alatt álló függőhíd-rekorderek 01. Sognefjord Bridge (NOR) 3700 m!! Alternatív változat lebegő szerkezettel, egy nagyobb szélső hajózónyílással 39

40 Konkrét eset-tanulmányok, érdekességek; Tervezés alatt álló függőhíd-rekorderek 01. Sognefjord (NOR) további változatok Úszó alagút Soktámaszú híd, lebegő pilléreken 40

41 Konkrét eset-tanulmányok, érdekességek; Tervezés alatt álló függőhíd-rekorderek 02. Híd a Messina-i tengerszoroson, 3300 m!! (Stretto di Messina - ITA) 41

42 Konkrét eset-tanulmányok, érdekességek; Tervezés alatt álló függőhíd-rekorderek 03. Sunda Strait Bridge, Indonesia (Java Sumatra), ~ 3000 m 42 Tervezési stádiumban van

43 Konkrét eset-tanulmányok, érdekességek; Építés alatt álló függőhíd-rekorder Már épül, tervezett átadás: 2018-ban Isztambul (TR), 3. híd a Boszporuszon, 1408 m (közúti vasúti) 43

44 Konkrét eset-tanulmányok, érdekességek; Építés alatt álló függőhíd Izmit Bay Bridge (TR), 1550 m Kivitelezés folyamatban, tervezett átadás:

45 Konkrét eset-tanulmányok, érdekességek; Éppen átadott skandináv függőhíd Hardanger Bridge, NOR, 1310 m 2013-ban adták át Rendkívül keskeny, csak 2 x 1 forgalmi sáv! 45

46 Konkrét eset-tanulmányok, érdekességek; Egyedi ferdekábeles híd 01. Most Ada Beograd (SRB) 2012 január 1-én adták át, a Szávát hidalja át 46 medernyílása 376 m-es

47 Konkrét eset-tanulmányok, érdekességek; Egyedi ferdekábeles híd , Seri Wawasan Bridge, Malaysia, 168,5 m Bizonyos nézőpontokból nagyon szép (bár kissé túlkomplikált) kábelkép 47

48 Konkrét eset-tanulmányok, érdekességek; Egyedi hibrid híd Minek nevezzelek? Egyedi, de zavaros megjelenés 2003, Seri Seujana Bridge, Malaysia, 300 m 48

49 Konkrét eset-tanulmányok, érdekességek; Határhíd a Dunán román bolgár módra 49 Vidin (BG) Calafat (RO) közötti Duna-híd, medernyílások támaszköze 180 m 2013 júniusában adták át

50 Konkrét eset-tanulmányok, érdekességek; Határhíd német dán módra 50 Fehmarn Belt Crossing, (GER DEN) 18 km öböl-áthidalás, megvalósíthatósági tanulmányok stádiumában van; A ferdekábeles híd támaszközei 724 m-esek

51 Konkrét eset-tanulmányok, érdekességek; Határhíd a La Platá-n argentin uruguayi módra Puente de Buenos Aires (ARG) - Colonia (URU); 42 km hosszúságú! öböl-áthidalás 2,5-szer olyan hosszú, mint az Öresund-áthidalás Koppenhága (DEN) és Malmö (SVE) között!! 51

52 Szokatlan gyalogoshidak

53 Szokatlan gyalogoshidak

54 Szokatlan gyalogoshidak 03. Mura-híd Graz-ban (AUT) Ideális hídmérnök-lakás 54

55 KÖSZÖNÖM A FIGYELMET! 55
