1 ALAGÚTÉPÍTÉS NIF PROJEKTJEIBEN november

2 MAYER ANDRÁS beruházási vezérigazgató-helyettes okleveles építőmérnök Master of Business Administration Tel.: (20)

3 Alaptevékenységünk Céljaink Arra törekszünk, hogy beruházóként hatékonyan részt vegyünk a szakmapolitikai szempontok alapján meghatározott infrastrukturális fejlesztések végrehajtásában. Vasút- és közútfejlesztés területén - az állam által biztosított pénzeszközök hatékony felhasználásával - állami építtetői feladatot látunk el, a beruházások lebonyolítói tevékenységét végezzük. Vállalkozási forma 100%-os állami gazdasági társaság, Zrt.

4

5 Piliscsabai vasúti alagút Magyarország leghosszabb alagútja 1895-ben épült, hossza 780 m

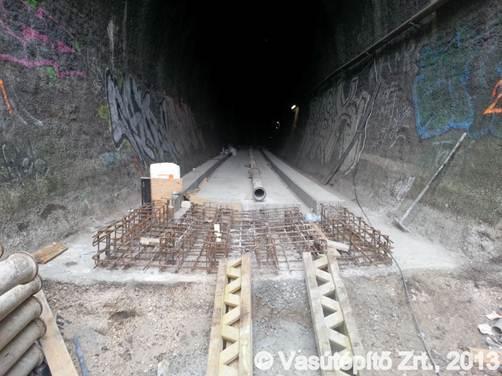

6 Piliscsabai vasúti alagút Az alagút falazata jó állapotban volt, ezért nem volt szükség az átépítésre, de a villamos űrszelvény-biztosítása miatt a pályaszint süllyesztésére megoldást kellett találni. A zúzottkő ágyazat elhagyásával, jethabarcsos cölöpözéssel megerősített alaplemezen vasbeton pályalemez készült, az EDILON leerősítést előkészítve

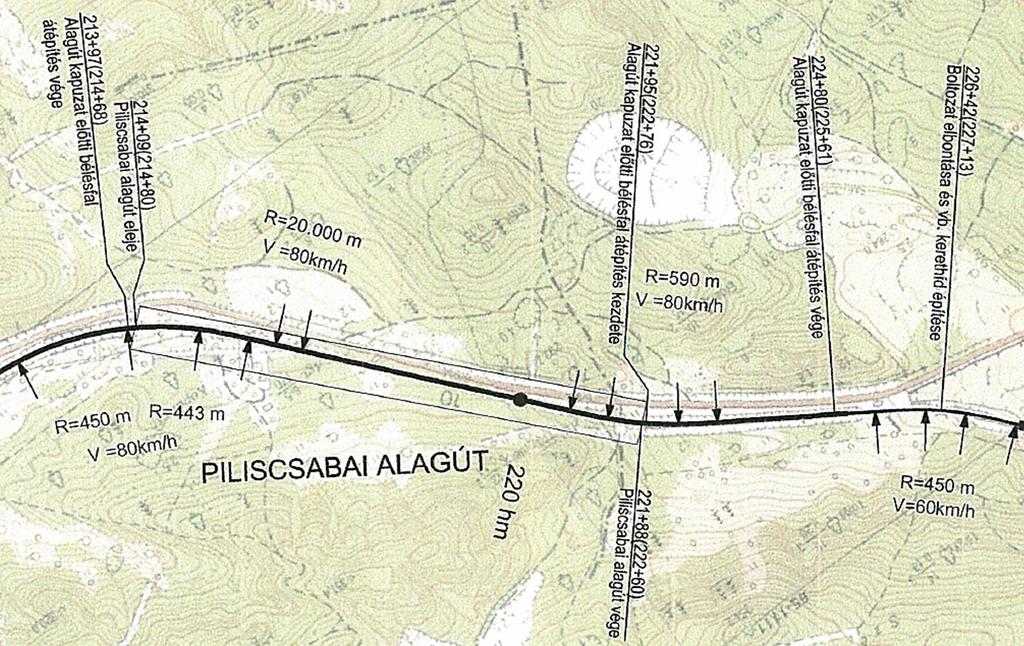

7 Piliscsabai vasúti alagút

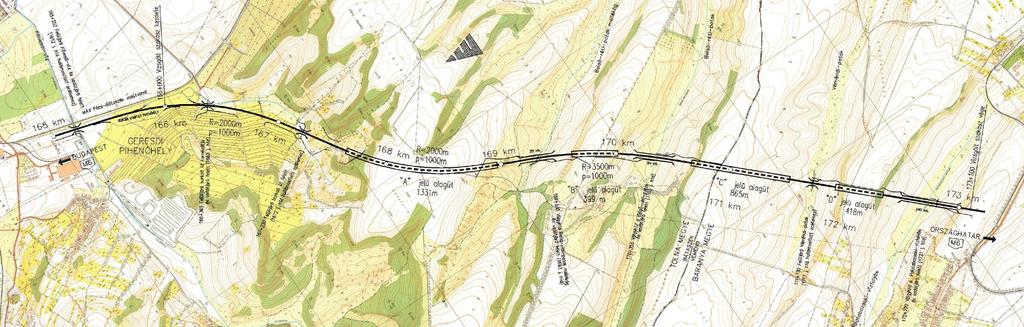

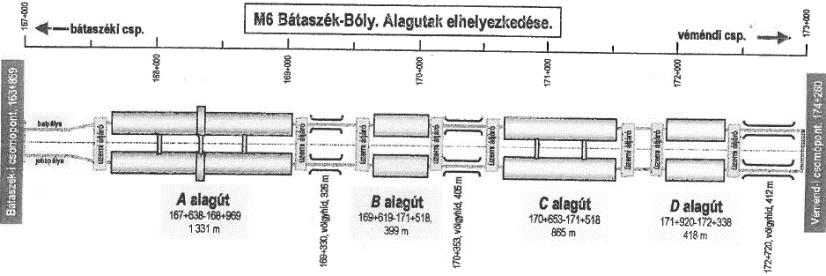

8 M6 Tervezett és megépült nyomvonal a Bátaszék - Véménd közötti szakaszon Bevágás Földfeltöltés A alagút B alagút C alagút D alagút Völgyhíd 166km 167km 168km 169km 170km 171km 172km 173km

9 M6 Bátaszék - Véménd közötti szakasz

10 TERVEZÉS ALATT ÁLLÓ ALAGUTAS PROJEKTEK M85 gyorsforgalmi út Csorna II. Pereszteg - Sopron kelet Sopron országhatár között M0 autóút északi szektor 11. sz. főút 10 sz. főút közötti M0 nyugati szektor 10. sz. főút M1 ap. M2 gyorsforgalmi út Vác-országhatár M10 autóút Budapest-Kesztölc M9 Vasvár Nagykanizsa közötti autóúti szakasz

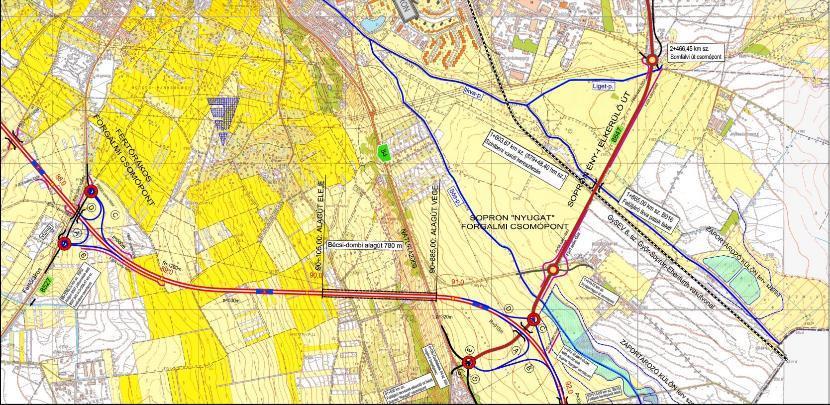

11 Bécsi domb alatt 780 m M85 gyorsforgalmi út Átnézeti helyszínrajz

12 M85 gyorsforgalmi út Hossz-szelvény

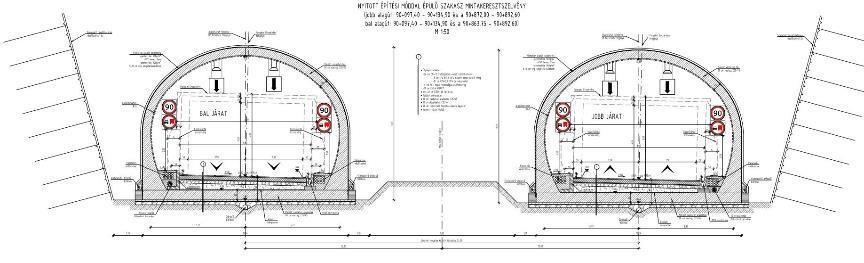

13 M85 gyorsforgalmi út Nyitott építési móddal épülő szakasz mintakeresztszelvénye

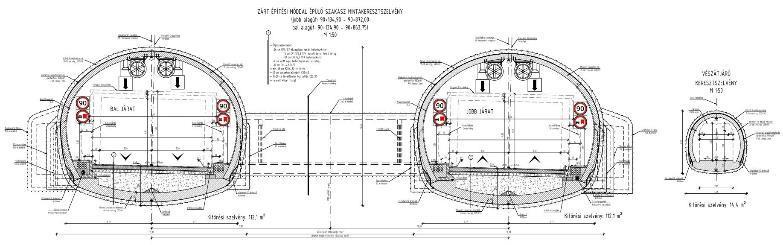

14 M85 gyorsforgalmi út Zárt építési móddal épülő szakasz mintakeresztszelvénye

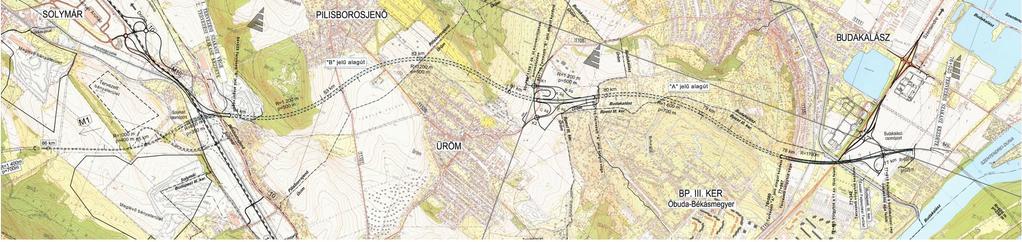

15 M0 Északi szektor Átnézeti helyszínrajz

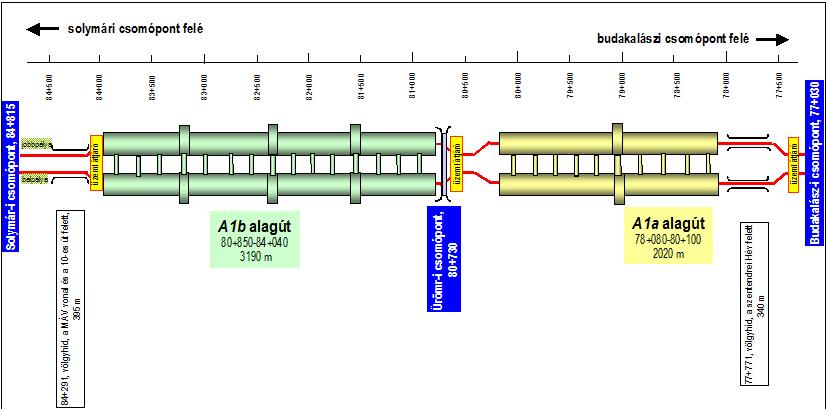

16 M0 Északi szektor sz. főút között

17 A M0 autóút Északi szektor Nyitott építésű folyó alagútjárat mintakeresztszelvénye

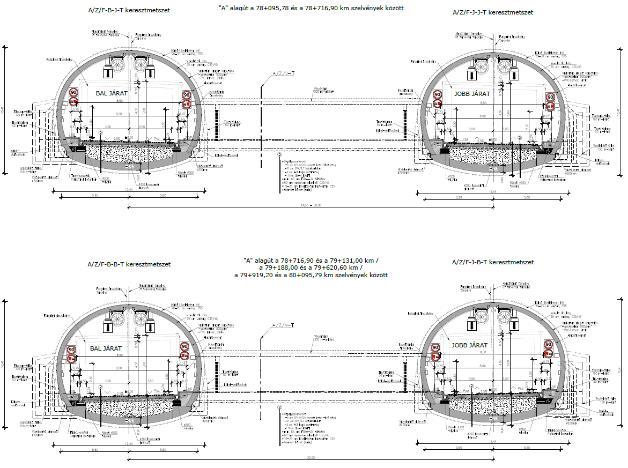

18 A M0 autóút Északi szektor Zárt építésű folyó alagútjárat mintakeresztszelvénye

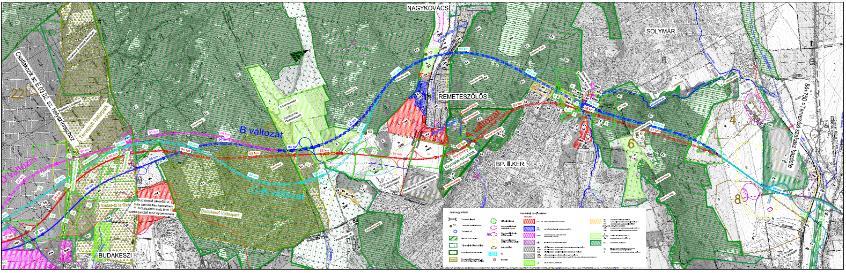

19 ALAGÚTHOSSZ 5,5-9,8 km A M0 nyugati szektor M0 Nyugati nyomvonal 1

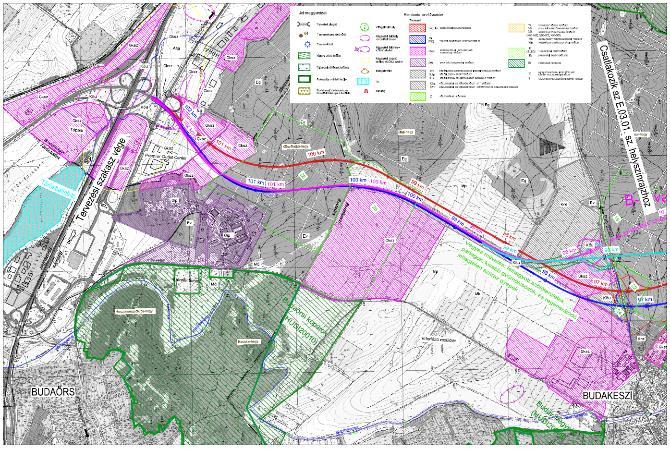

20 A M0 nyugati szektor M0 Nyugati nyomvonal 2

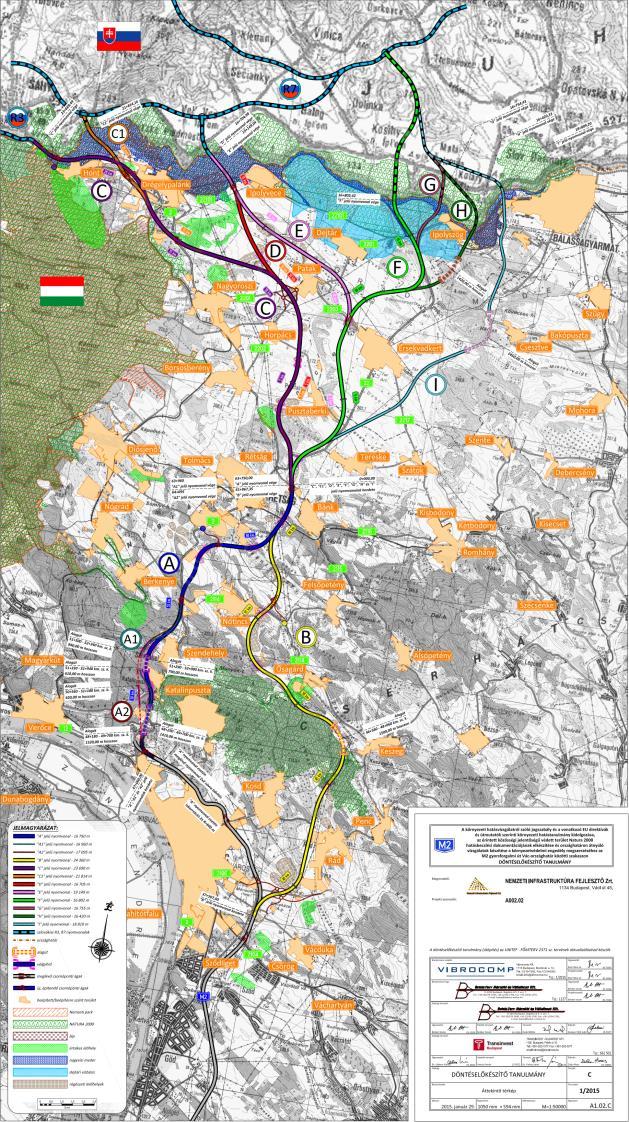

21 M2 gyorsforgalmi út Vácországhatár szakasz Áttekintő térkép Helyszínrajzi kialakítás A Rétság szakaszoló pontig két változat készült, az A és B változat, Rétság szakaszoló pont után pedig a C, D, E, F, G, H és I nyomvonal került kialakításra. A C jelű nyomvonal végénél egy C1 jelű változat is készült.

22 M10 autóút Budapest Kesztölc Nyomvonalváltozatok: 1 A Duna-Ipoly Nemzeti Park "A" piros, "1" ciklámen vonal; alagutak: barna szaggatott vonal; országos védett területek: zöld foltok Budai Tájvédelmi Körzet

23 M10 autóút Budapest Kesztölc Hossz-szelvény 1 változathoz

24 M10 autóút Budapest Kesztölc Hossz-szelvény A változathoz

25 M10 autóút Budapest Kesztölc A tervezett alagutak főbb paraméterei: A jellemző paraméterek A vonalváltozatok alagútjai A1 A2 1 eleje Hossz vége hossza [m] Összes alagúthossz [m] Legkisebb vízszintes ívsugár az alagútban, R [m] jobbív balív Mértékadó esésviszonyok az alagútban [%] balpálya +0,50 +0,75 +2,50 jobbpálya -0,50-0,75-2,50

26 A M9 Vasvár Nagykanizsa közötti autóúti szakasz A M9 Vasvár Nagykanizsa közötti autóúti szakasz Megvalósíthatósági tanulmány, Környezeti hatástanulmány és Közúti Biztonsági Hatásvizsgálat Ezen belül több nyomvonalváltozat tartalmaz alagutat. Részletezve ezek a következők: M9-I/A nyomvonalváltozatban a következő alagutak találhatók: km sz. között 345 m hosszú km sz. között 338 m hosszú km sz. között 1116 m hosszú km sz. között 511 m hosszú M9-II nyomvonalváltozatban a következő alagutak találhatók: km sz. között 1030 m hosszú M9-II/B nyomvonalváltozatban a következő alagutak találhatók: km sz. között 1030 m hosszú M9-II/D nyomvonalváltozatban a következő alagutak találhatók (az érintett szakaszon azonos a nyomvonal az M9-II nyomvonallal): km sz. között 1030 m hosszú

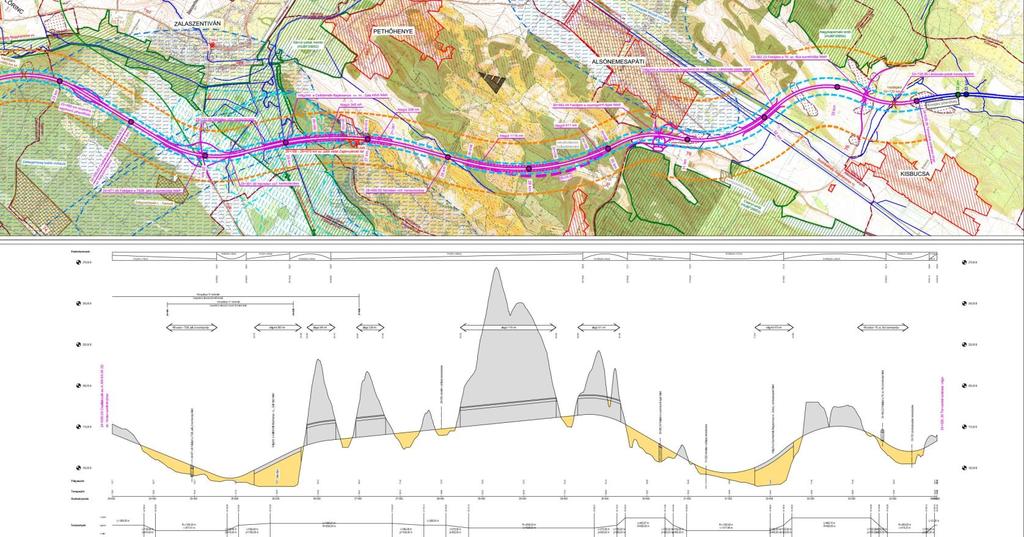

27 A M9 I. A. változat A M9 Vasvár Nagykanizsa közötti autóúti szakasz

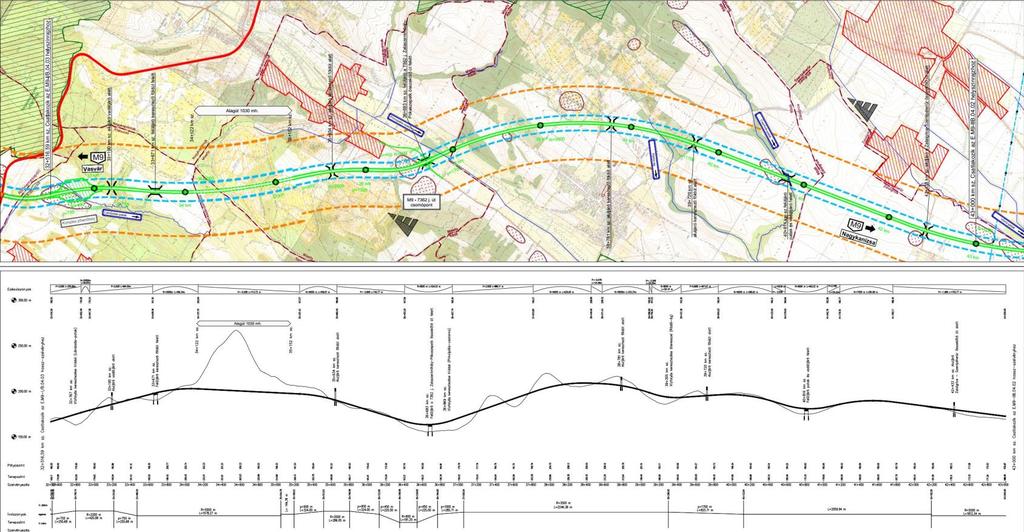

28 A M9 II. B. változat A M9 Vasvár Nagykanizsa közötti autóúti szakasz

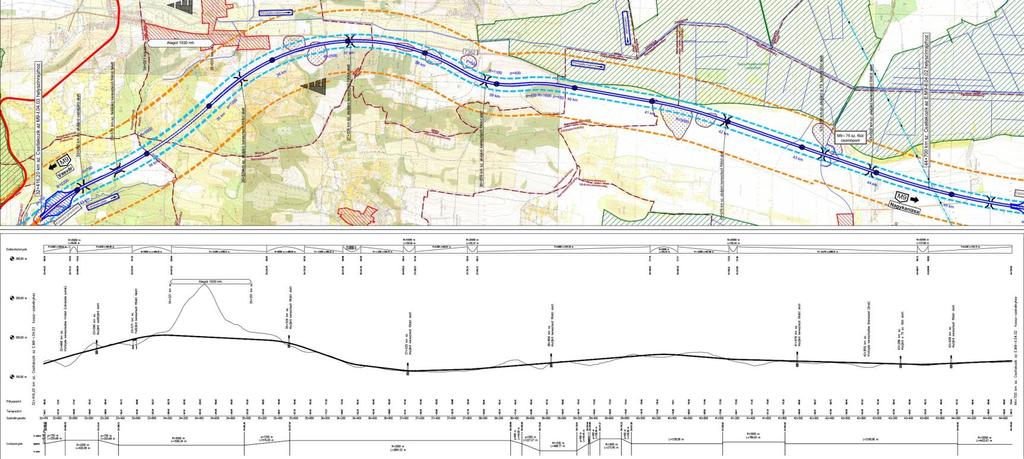

29 A M9 II. és M9 II. D változat A M9 Vasvár Nagykanizsa közötti autóúti szakasz

30 KÖSZÖNÖM A FIGYELMET!
