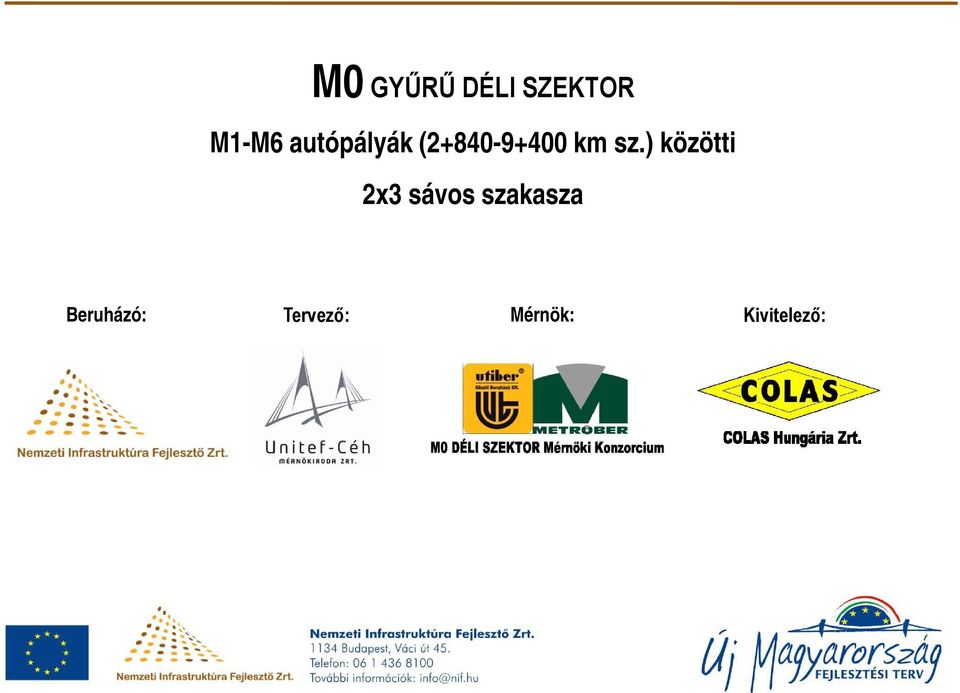

1 M0 GYŰRŰ DÉLI SZEKTOR M1-M6 autópályák ( km sz.) közötti 2x3 sávos szakasza Beruházó: Tervező: Mérnök: Kivitelező:

2 Magyarország közúthálózata

3 Az M0 gyűrű környezete

4 Az M0 gyűrű áttekintő térképe

5 Az M0 gyűrű áttekintő térképe 6 sz. főút - M5 között megépült 1990-ben

6 Az M0 gyűrű áttekintő térképe M1-6 sz. főút között megépült 1994-ben

7 Az M0 gyűrű áttekintő térképe M0 - M6 csomópont megépült 2008-ban

8 Az M0 gyűrű áttekintő térképe M1 - M6 szakasz átadás 2011-ben

9 M0 gyűrű átnézeti rajza 0,0-10,4 km sz. között

10 Az M0 gyűrű áttekintő térképe M6-51 szakasz átadás 2012-ben

11 M0 gyűrű átnézeti rajza 12,5-23,2 km sz. között

12 Az M0 gyűrű áttekintő térképe 51 - M5 szakasz átadás 2010-ben

13 M0 gyűrű átnézeti rajza 23,2-29,5 km sz. között

14 Tervezői ismertetés M0 ( km sz.) ELŐZMÉNYEK ENGEDÉLYEK TERVEZÉSI TERÜLET BEMUTATÁSA TERVEZÉS TERÜLET KÖZMŰVEK MŰTÁRGYAK KÖZÚTI ÜZEMMEL KAPCSOLATOS LÉTESÍTMÉNYEK KERESZTMETSZETI KIALAKÍTÁS KÖRNYEZETVÉDELEM

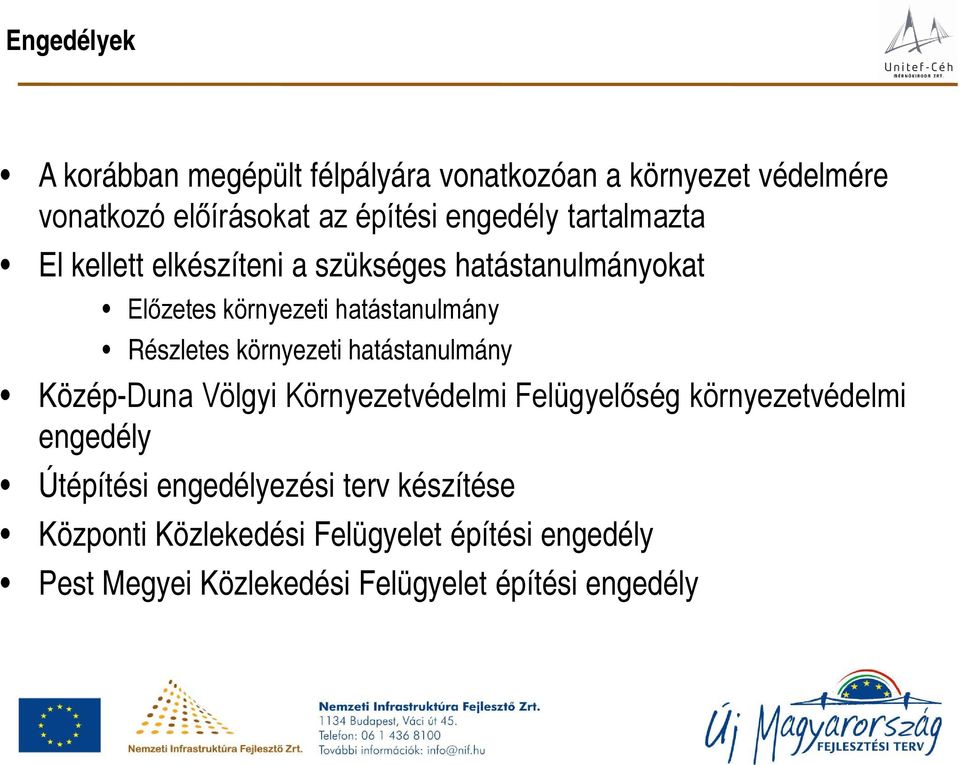

15 Engedélyek A korábban megépült félpályára vonatkozóan a környezet védelmére vonatkozó előírásokat az építési engedély tartalmazta El kellett elkészíteni a szükséges hatástanulmányokat Előzetes környezeti hatástanulmány Részletes környezeti hatástanulmány Közép-Duna Völgyi Környezetvédelmi Felügyelőség környezetvédelmi engedély Útépítési engedélyezési terv készítése Központi Közlekedési Felügyelet építési engedély Pest Megyei Közlekedési Felügyelet építési engedély

16 Tervezési terület bemutatása Diósdi út (M km sz.) BEVÁGÁS 7. sz. főút forgalmi csomópont Óvoda utca Párhuzamos ALACSONY útkorrekciótöltés (M km sz.) MAGAS TÖLTÉS KIS BEVÁGÁS Anna-hegyi pihenő M7 autópálya forgalmi csomópont

17 M0 gyűrű átnézeti rajza 0,0-10,4 km sz. között TERÜLETMEGSZERZÉS KÖZMŰVEZETÉKEK MEGLÉVŐ TERVEZETT ÜZEMI SEGÉLYKÉRŐ ÁTJÁRÓK AUTÓPÁLYA HIDAK HELYEK TÁMFALAK ALULJÁRÓK km sz km sz km sz. Aluljáró vadátjáró alatt km sz. Támfal, műtárgyépítés km sz. rézsűben, bal pálya km sz. Felüljáró földút felett km sz km sz. Támfal, műtárgyépítés bevágásban, bal pálya km sz km sz km sz km sz. Felüljáró a 8102 j. út felett km sz km sz km sz km sz km sz. Támfal, műtárgyépítés M0-7. sz. főút csomópont D összekötő ág jobb oldalán

18 Keresztmetszeti kialakítás TERVEZETT MEGLÉVŐ ÁLLAPOT Tervezett pályaszerkezet 26 cm hézagaiban vasalt, kétrétegű, mosott felületképzésű betonburkolat, 5 cm CP 4,5/3,5 felső réteg 21 cm CP 4/2,7 alsó réteg 4 cm AC-11 kopóréteg 20 cm CKt-4 cem. stab útalap+bit. emulziós perm. 15 cm kiváló fagyálló földműanyag 35 cm kiváló fagyálló földműanyag Meglévő pályaszerkezet 4 cm ÉHA érdesített homokaszfalt kopóréteg 6 cm HAK-12 aszfaltbeton kötőréteg 6 cm JU-35 bitumenes alapréteg 20 cm FZKA útalap 20 cm M20 mechanikai stabilizáció 30 cm homokos kavics védőréteg

19 Környezetvédelem Környezetvédelmi engedélyben meghatározott feladatok: Burkolt árok Vízépítési műtárgyak km sz km sz km sz km sz. Zajárnyékoló fal Növénytelepítés Ħ Védőkerítés Vadátjáró km sz km sz km sz km sz km sz km sz km sz.

20 Környezetvédelem Átfogó monitoring terv (környezetvédelmi mérő- megfigyelő hálózat) készült. Monitoring mérések folyamata: Építés előtti alap ill. 0 állapot rögzítése (Utak, Épületek, Talajvizsgálat, Növényvizsgálat, Felszíni víz, Zajmérés, Levegő, Élővilág, Intézkedési terv készítése) Építés alatt elsősorban szállító utak mellett (Zaj, Rezgés, Levegő, Élővilág) Forgalomba helyezést követően az alapállapotnál használt mérési pontokon. Szükség szerinti beavatkozás. (Talajvizsgálat, Növényvizsgálat, Felszíni víz, Zajmérés, Levegő, Élővilág, Zárójelentés) Amennyiben a vizsgálatok azt igazolják, hogy további környezetvédelmi intézkedések szükségesek, úgy azok tervezését és kivitelezését természetesen Beruházó megvalósítja.

21 Köszönjük figyelmüket!

22

23 M0 gyűrű forgalmi adatok

24 Műtárgyak Sor-szám Híd jele Km szelvény Megnevezés B1 1.05/ Dulácska völgyhíd B2 1.06/ Felüljáróaz M0-M7 csp. A összekötő pálya felett B3 1.07/ Felüljáró az M7 autópálya fölött B4 1.08/ Felüljáró a jelű út felett B5 1.22/M Aluljáró vadátjáró alatt B6 2.02/ Felüljáró földút fölött B7 2.06/ Felüljáró a jelű út felett B8 T Támfal, műtárgyépítés rézsűben, bal pálya B9 T Támfal, műtárgyépítés bevágásban, bal pálya B10 T Támfal, műtárgyépítés M0-7. sz. főút csomópont D összekötő ág jobb oldalán
