1 Tartószerkezetek Megerısítése Tartalom Az épületdiagnosztika fogalma Épületdiagnosztikai vizsgálatok lépései Erıtani követelmények és azok igazolása Anyagvizsgálatok A szerkezet megerısítés fogalmai Üllıi templom megerısítése Általános szerkezet megerısítési módszerek esettanulmányokkal 1M u s z a s i K f t.

igazolása Anyagvizsgálatok A szerkezet megerısítés fogalmai Üllıi templom

2 Az épületdiagnosztika fogalma Épületdiagnosztika: - Épület - Diagnosztika (görög eredető, /diagnosis/) Az információszerzés a rendszer vagy objektum tönkretétele nélkül, annak határfelületérıl történik. 2M u s z a s i K f t.

információszerzés a rendszer vagy objektum tönkretétele

3 Épületdiagnosztikai vizsgálatok jellemzı lépései Meglévı adatok beszerése Helyszíni szemle Szerkezet meghatározása, azonosítása Állapotfelmérés Az erıtani követelmények igazolása A kapott eredmények kiértékelése Az épület minısítési kategóriákba sorolása 3M u s z a s i K f t.

Állapotfelmérés Az erıtani követelmények igazolása A kapott

4 Erıtani követelmények és azok igazolása Minden szerkezeti elem legyen egyidejőleg: Kellı teherbírású Helyzetileg állékony Megfelelıen merev Kifáradással szemben elegendıen tartós A követelmények igazolása történhet: Használati tapasztalatok alapján Erıtani számítás alapján Próbaterhelés alapján Az elıbbiek kombinációja alapján 4M u s z a s i K f t.

elegendıen tartós A követelmények igazolása történhet: Használati tapasztalatok alapján

5 Anyagvizsgálatok Roncsolásos vizsgálatok Roncsolásmentes vizsgálatok Szerkezet feltárása -> mintavétel -> laboratóriumi vizsgálatok Általában valamilyen mőszerrel a helyszínen történı vizsgálat 5M u s z a s i K f t.

mintavétel -> laboratóriumi vizsgálatok Általában

6 Roncsolásmentes vizsgálatok rövid bemutatása Schmidt kalapácsos vizsgálat Christofoli ejtıorsós vizsgálat Ferroscan detektoros vizsgálat Ultrahangos vizsgálat Radiográfiás vizsgálat Karbonátosodás és klorid tartalom mérés Leválló részek, repedésképek mérése 6M u s z a s i K f t.

vizsgálat Ultrahangos vizsgálat Radiográfiás vizsgálat Karbonátosodás

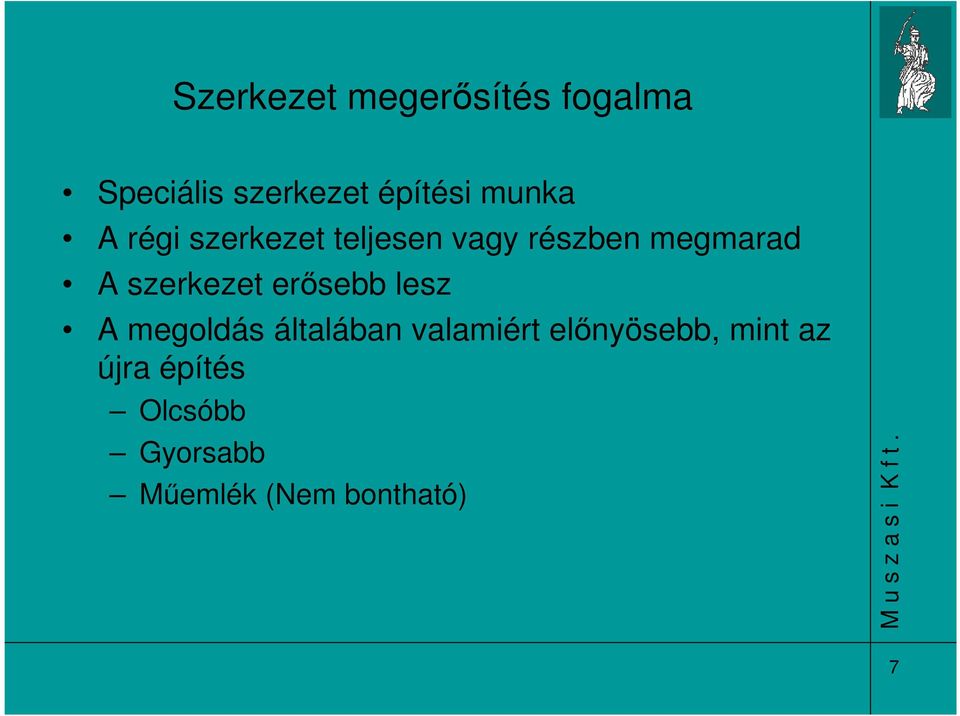

7 Szerkezet megerısítés fogalma Speciális szerkezet építési munka A régi szerkezet teljesen vagy részben megmarad A szerkezet erısebb lesz A megoldás általában valamiért elınyösebb, mint az újra építés Olcsóbb Gyorsabb Mőemlék (Nem bontható) 7M u s z a s i K f t.

lesz A megoldás általában valamiért elınyösebb, mint az újra

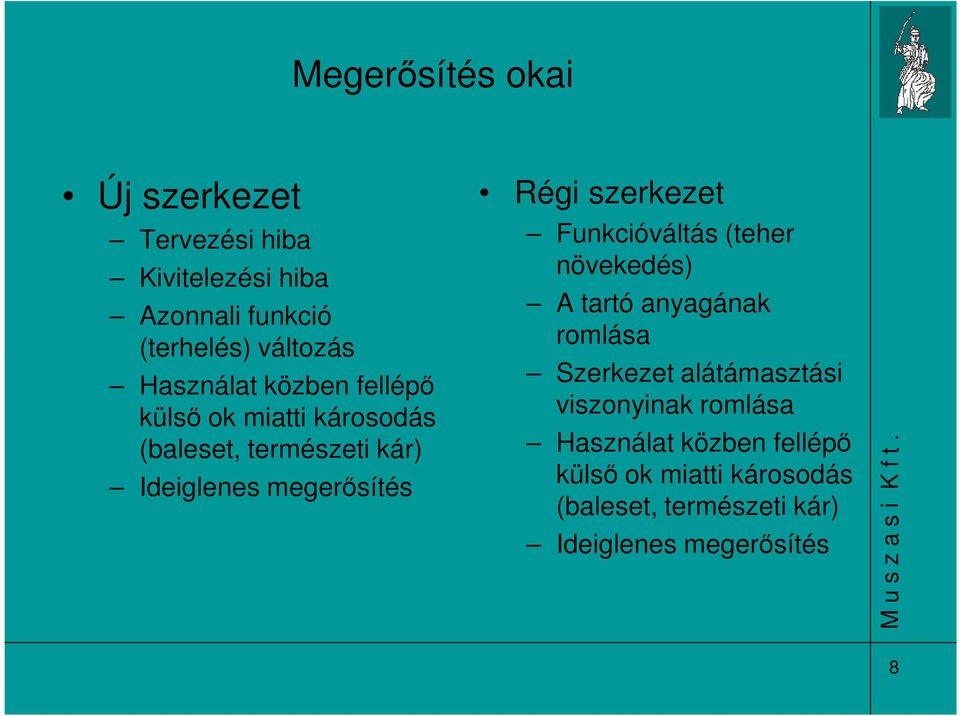

8 Megerısítés okai Új szerkezet Tervezési hiba Kivitelezési hiba Azonnali funkció (terhelés) változás Használat közben fellépı külsı ok miatti károsodás (baleset, természeti kár) Ideiglenes megerısítés Régi szerkezet Funkcióváltás (teher növekedés) A tartó anyagának romlása Szerkezet alátámasztási viszonyinak romlása Használat közben fellépı külsı ok miatti károsodás (baleset, természeti kár) Ideiglenes megerısítés 8M u s z a s i K f t.

Funkcióváltás (teher növekedés) A tartó anyagának romlása Szerkezet alátámasztási viszonyinak romlása

9 Tervezési hiba /Új szerkezet/ 9M u s z a s i K f t.

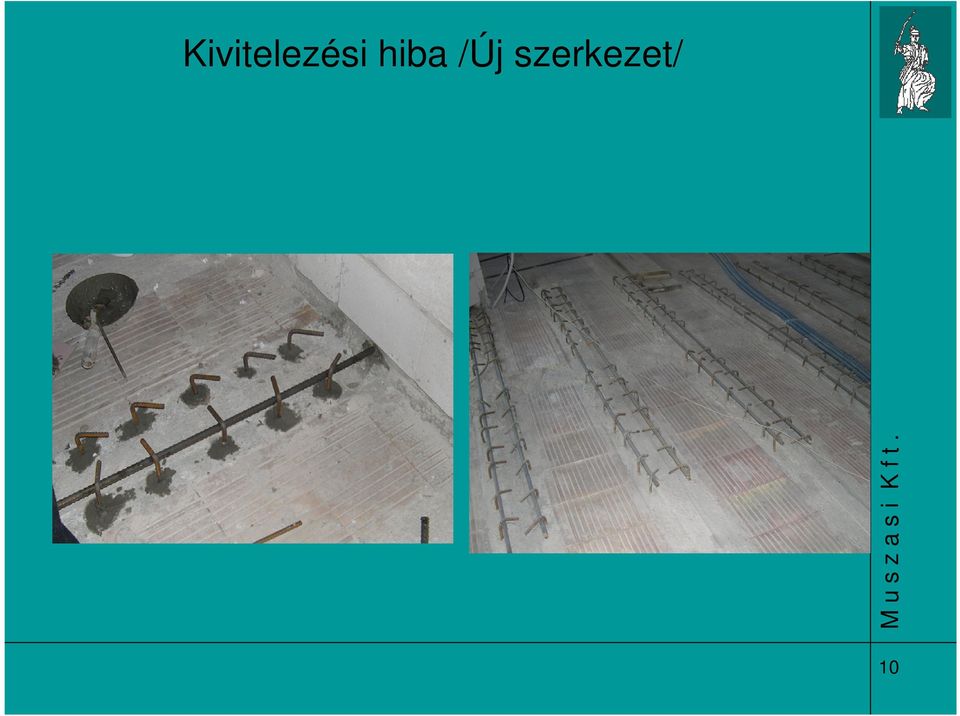

10 Kivitelezési hiba /Új szerkezet/ 10

11 Azonnali funkció (terhelés) változás /Új szerkezet/ M u s z a s i K f t. 11

12 Használat közben fellépı külsı ok miatti károsodás (baleset, természeti kár) /Új szerkezet/ M u s z a s i K f t. 12

13 Ideiglenes megerısítés /Új szerkezet/ M u s z a s i K f t. 13

14 Funkcióváltás (teher növekedés) /Régi szerkezet/ M u s z a s i K f t. 14

15 A tartó anyagának romlása /Régi szerkezet/ 15

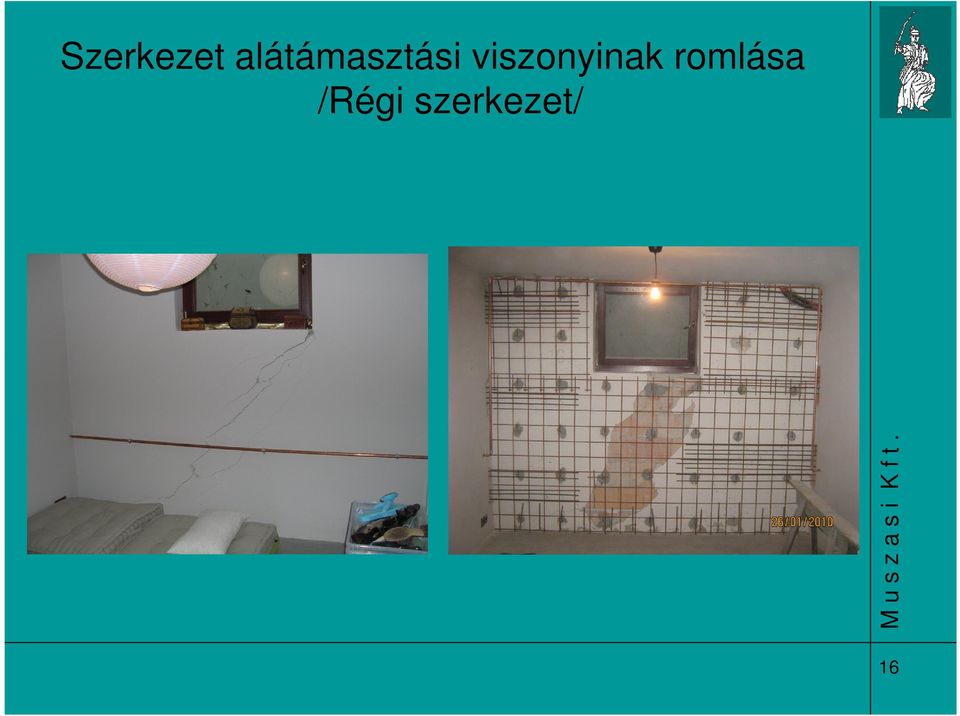

16 Szerkezet alátámasztási viszonyinak romlása /Régi szerkezet/ M u s z a s i K f t. 16

17 Használat közben fellépı külsı ok miatti károsodás (baleset, természeti kár) /Régi szerkezet/ M u s z a s i K f t. 17

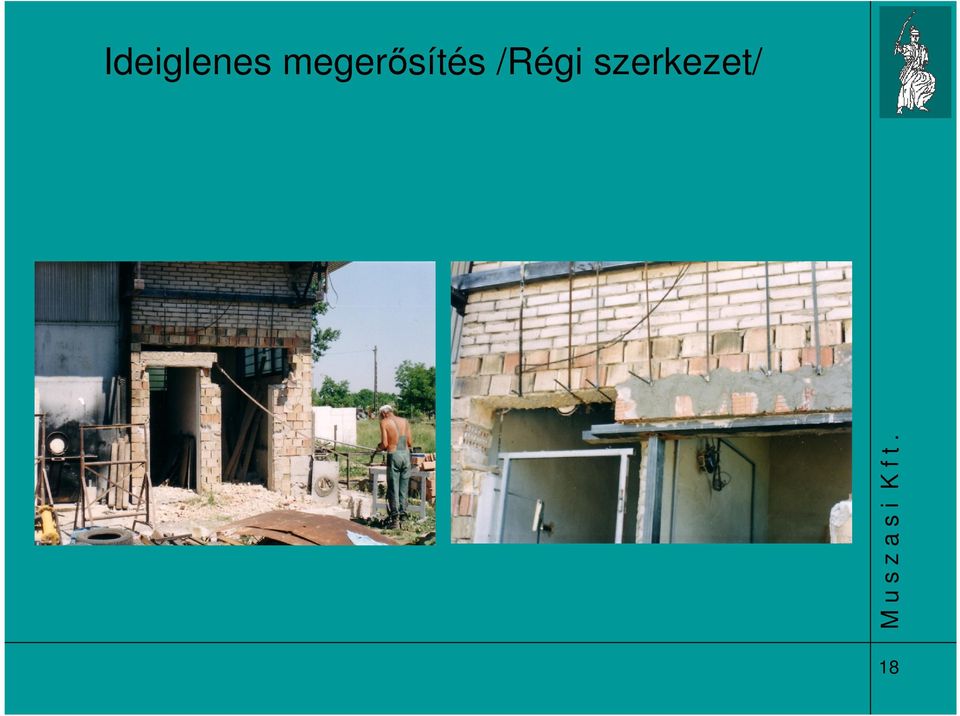

18 Ideiglenes megerısítés /Régi szerkezet/ M u s z a s i K f t. 18

19 Tartószerkezetek megerısítésének csoportosítása Szerkezeti egység szerint Alapozás Fal és oszlop Födémek és gerendák Tetıszerkezet Szerkezet anyaga szerint Acél Fa Beton, tégla, kı Vasbeton Talaj M u s z a s i K f t. 19

Födémek és gerendák Tetıszerkezet Szerkezet anyaga

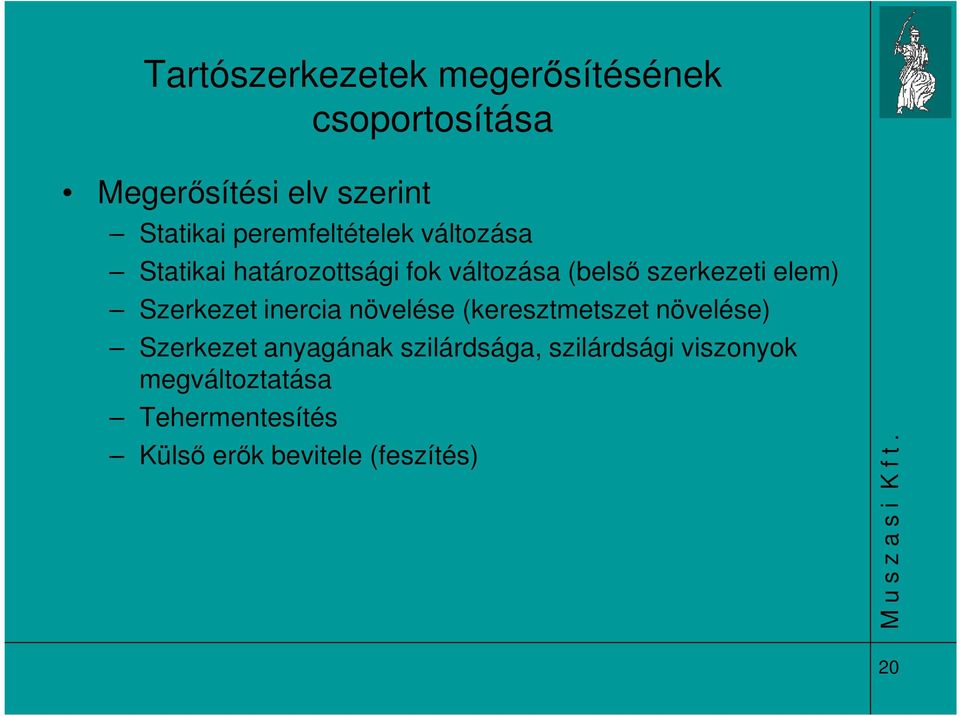

20 Tartószerkezetek megerısítésének csoportosítása Megerısítési elv szerint Statikai peremfeltételek változása Statikai határozottsági fok változása (belsı szerkezeti elem) Szerkezet inercia növelése (keresztmetszet növelése) Szerkezet anyagának szilárdsága, szilárdsági viszonyok megváltoztatása Tehermentesítés Külsı erık bevitele (feszítés) M u s z a s i K f t. 20

Szerkezet inercia növelése (keresztmetszet növelése) Szerkezet anyagának szilárdsága,

21 Üllıi templom megerısítése 21

22 A templom megerısített szerkezetei -A fıépület tetıszerkezete -Belsı boltövek és kupolák -Torony tetıszerkezete -Alapozás M u s z a s i K f t. 22

23 Templom tetıszerkezetének megerısítése acél függesztımővel M u s z a s i K f t. 23

24 Kupolákra ülő ácsszerkezet 24

25 Oltár feletti ácsszerkezet 25

26 Kupolák közötti ácsolatrész 26

27 Ácsolat a végfalnál 27

28 A régi ácsolat 28

29 A boltozatok sérülései 29

30 A boltozatok sérülései 30

31 Saruk lekötése 31

32 Acélszerkezet letámasztása 32

33 Fix saru 33

34 Csúszó saru 34

35 Oszlopok toldása 35

36 Meglazult hosszdongák 36

37 Függesztések 37

38 Függesztések és távtartó rúd 38

39 Függesztések 39

40 Új székállások Építési szakasz M u s z a s i K f t. 40

41 Lecserélt faanyag 41

42 Boltövek és kupolák megerısítése Sérült boltöv M u s z a s i K f t. 42

43 Visszafelé hajló boltöv 43

44 Megerısített boltöv 44

45 Kupola alsó varrása 45

46 Kupola alsó varrása 46

47 Templomtorony javítása és megerısítése Javítandó torony M u s z a s i K f t. 47

48 Tervezett megerősítés 48

49 Torony külső vizsgálata 49

50 Torony külső vizsgálata 50

51 Torony régi szerkezete és erősítés vízszintes kapcsolata M u s z a s i K f t. 51

52 Acélszerkezet alulról 52

53 Acélszerkezet alulról 53

54 Régi szerkezet letalpalása 54

55 Acélszerkezet letalpalása 55

56 Erősítés közbenső csomópontja 56

57 Erősítés közbenső csomópontja 57

58 Hinta kialakítása 58

59 Az elkészült torony 59

60 Alaptestek megerısítése A cölöpök indítási helyei M u s z a s i K f t. 60

61 Cölöpfejek, cölöprészek 61

62 A cölöpsajtolás 62
