1 Dr. Czeglédi Ottó ÉPÜLETSZERKEZETTAN 1 FÖDÉMEK II. HAGYOMÁNYOS FÖDÉMEK, GERENDÁS FÖDÉMEK, TERVEZÉSI SZERKESZTÉSI ELVEK ÉPSZ 1. EA/CO FÖDÉMEK II. 1

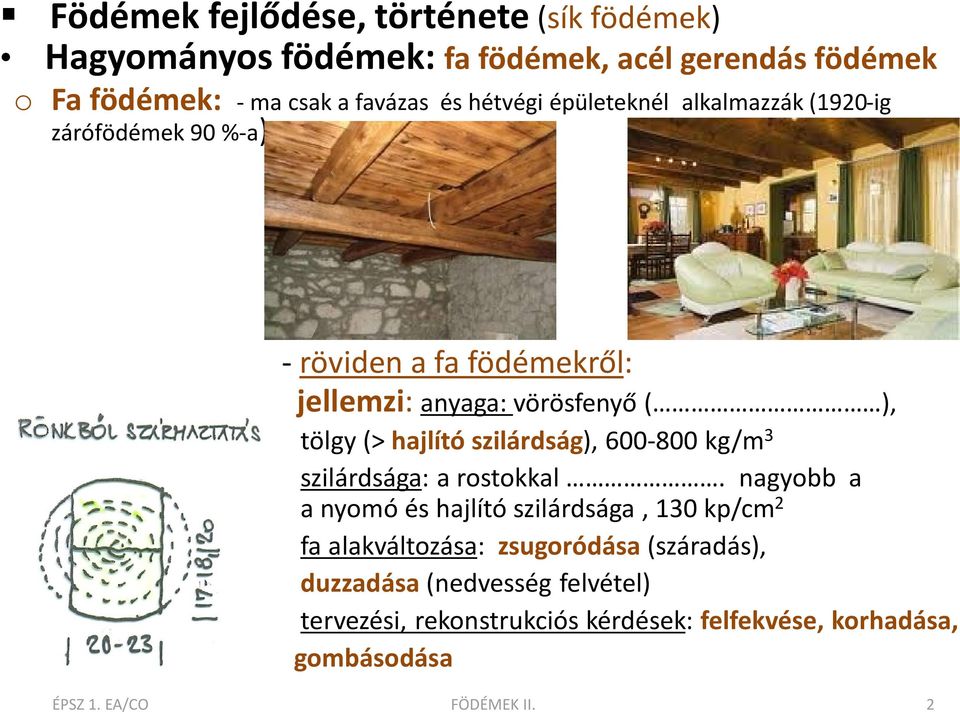

2 Födémek fejlődése, története (sík födémek) Hagyományos födémek: fa födémek, acél gerendás födémek o Fa födémek: - ma csak a favázas és hétvégi épületeknél alkalmazzák (1920-ig zárófödémek 90 %-a) - röviden a fa födémekről: jellemzi: anyaga: vörösfenyő ( ), tölgy (> hajlító szilárdság), kg/m 3 szilárdsága: a rostokkal. nagyobb a a nyomó és hajlító szilárdsága, 130 kp/cm 2 fa alakváltozása: zsugoródása (száradás), duzzadása (nedvesség felvétel) tervezési, rekonstrukciós kérdések: felfekvése, korhadása, gombásodása ÉPSZ 1. EA/CO FÖDÉMEK II. 2

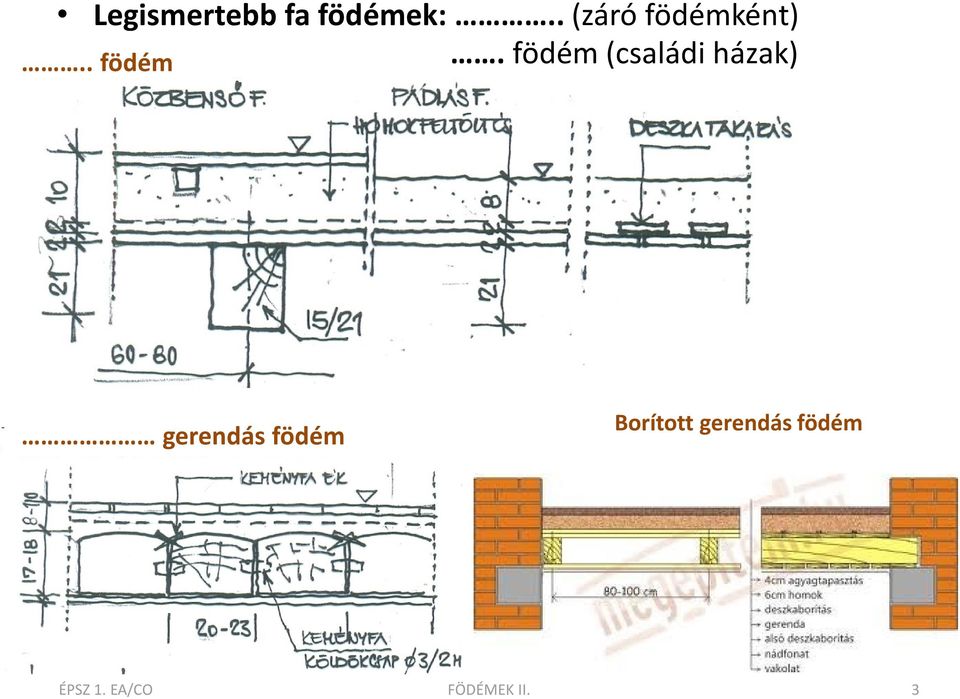

3 Legismertebb fa födémek:.. (záró födémként). födém (családi házak).. födém gerendás födém Borított gerendás födém ÉPSZ 1. EA/CO FÖDÉMEK II. 3

4 o Acél gerendás födémek: - lakó épületeknél ritkán, ma csak acélvázas építési rendszereknél használják (csarnokok), 1920-ig lakóép. közbenső födémeként, (un. födémként) - röviden az acél födémekről: jellemzi: anyaga: nyersvas olvasztás öntöttvas izzó állapotban hengerlés. tartók I, U tervezési kérdések: korrózió, tűzvédelem kapcsolatok (hegesztett-merev nyomatékbíró, vagy csavaros oldható) ÉPSZ 1. EA/CO FÖDÉMEK II. 4

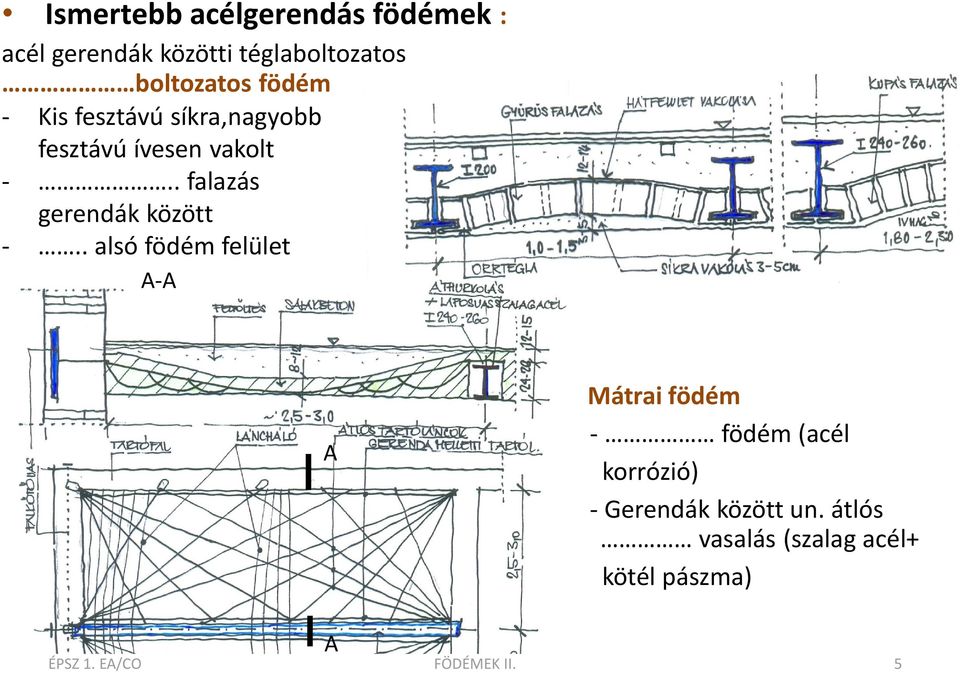

5 Ismertebb acélgerendás födémek : acél gerendák közötti téglaboltozatos boltozatos födém - Kis fesztávú síkra,nagyobb fesztávú ívesen vakolt -.. falazás gerendák között -.. alsó födém felület A-A o o Mátrai födém o - födém (acél A o korrózió) o - Gerendák között un. átlós vasalás (szalag acél+ o kötél pászma) A ÉPSZ 1. EA/CO FÖDÉMEK II. 5

6 o idomtestes födémek: Lényege: - együttdolgozó közötti vasalt beton sűrű bordák beépítése (rovátkolt bordás oldal felület) - nyomott öv növelése felbetonnal - pozitív nyomaték növelése idomtest borda kitörésével - legismertebb a. födém (égetett agyag tégla) ÉPSZ 1. EA/CO FÖDÉMEK II. 6

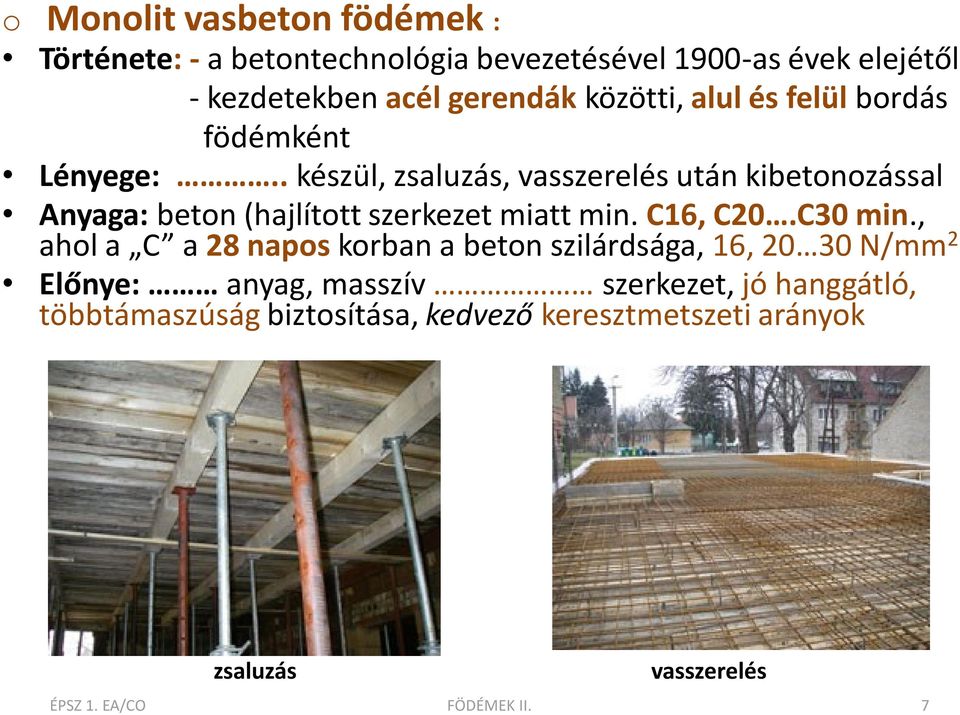

7 o Monolit vasbeton födémek : Története: - a betontechnológia bevezetésével 1900-as évek elejétől - kezdetekben acél gerendák közötti, alul és felül bordás födémként Lényege:.. készül, zsaluzás, vasszerelés után kibetonozással Anyaga: beton (hajlított szerkezet miatt min. C16, C20.C30 min., ahol a C a 28 napos korban a beton szilárdsága, 16, N/mm 2 Előnye: anyag, masszív szerkezet, jó hanggátló, többtámaszúság biztosítása, kedvező keresztmetszeti arányok zsaluzás vasszerelés ÉPSZ 1. EA/CO FÖDÉMEK II. 7

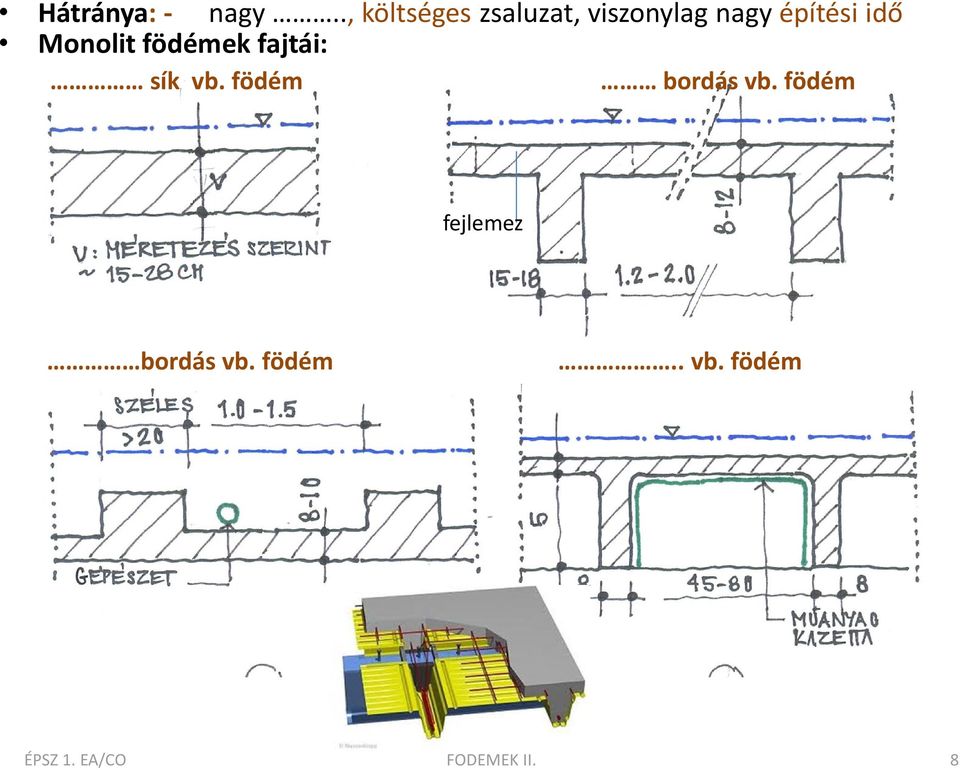

8 Hátránya: - nagy.., költséges zsaluzat, viszonylag nagy építési idő Monolit födémek fajtái: sík vb. födém bordás vb. födém fejlemez --- bordás vb. födém.. vb. födém ÉPSZ 1. EA/CO FÖDÉMEK II. 8

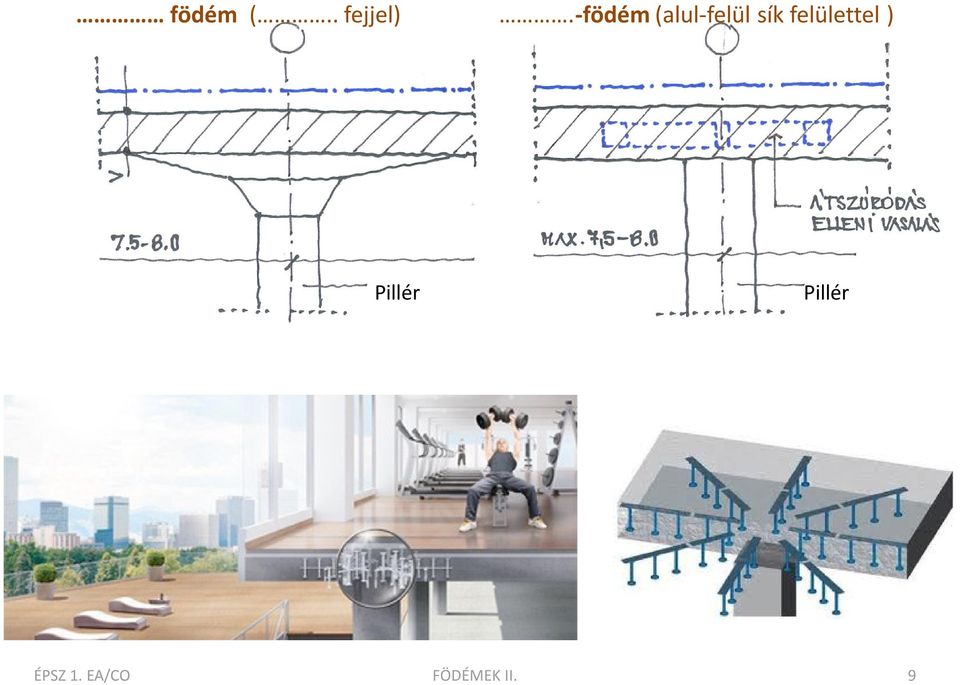

9 födém (.. fejjel).-födém (alul-felül sík felülettel ) Pillér Pillér ÉPSZ 1. EA/CO FÖDÉMEK II. 9

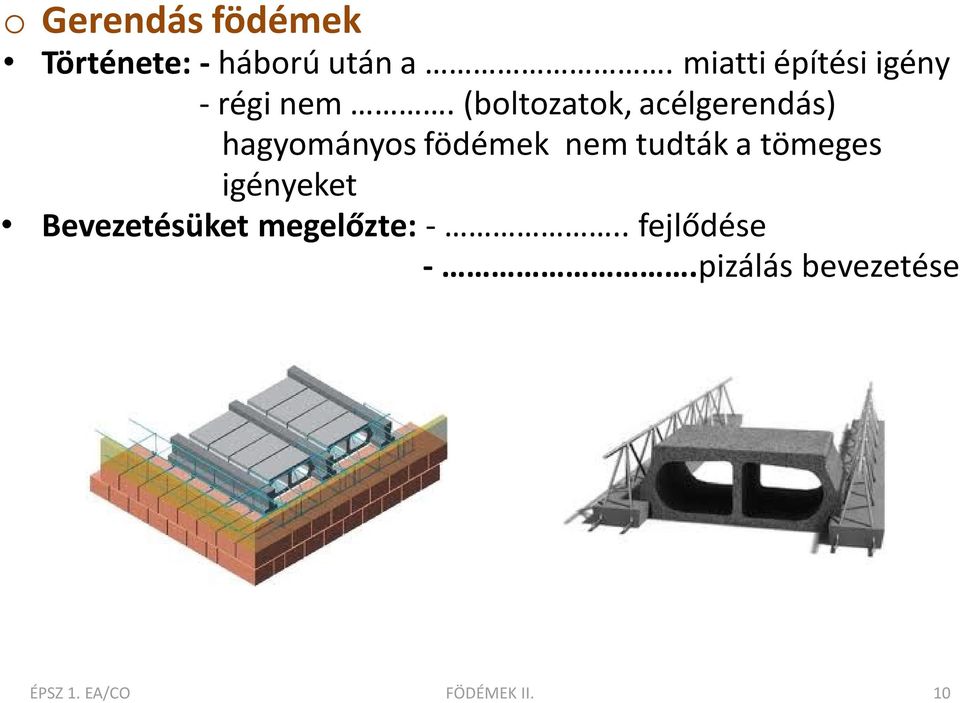

10 o Gerendás födémek Története: - háború után a. miatti építési igény - régi nem. (boltozatok, acélgerendás) hagyományos födémek nem tudták a tömeges igényeket Bevezetésüket megelőzte: -.. fejlődése -.pizálás bevezetése ÉPSZ 1. EA/CO FÖDÉMEK II. 10

11 Kialakításuk lényege: - bizonyos tengelytávra elhelyezett gerendából ( ) és béléselemből (..) állnak - irányban teherhordók, kéttámaszúak (részleges befogás) - teljes.. a bélés elem és gerendaköz vagy felbeton után érik el Teljes keresztmetszetében előregyártott gerenda Félig előregyártott gerenda Előregyártás foka és vasalásuk szerint lehetnek: - keresztmetszetében (vb. gerendás) és előregyártottak - lágy és. vasalásúak ÉPSZ 1. EA/CO FÖDÉMEK II. 11

12 Tervezési és beépítési előírások: 1. Építés közbeni.,. - a félig előregyártott un. papucs elemes gerendákat építés közben a falköz függvényében alá kell támasztani (.. hordása) és túlemelni ( csökkentése) - alátámasztás általában- 4 m falközig a falköz, fölötte kell elkészíteni (alkalmazástechnikai kézikönyvek!) ÉPSZ 1. EA/CO FÖDÉMEK II. 12

13 Általános tervezési és beépítési előírások: 2. Koszorú és kialakítási lehetőségek:. befogással ültetéssel Koszorú bekötő vasalás Félig előregyártott gerenda végnél Előregyártott gerendánál ÉPSZ 1. EA/CO FÖDÉMEK II. 13

14 3. Gerenda kiosztás, gerendával.. koszorú csatlakozás lemezzel.. csatlakozással.. nyúlvánnyal Koszorúba. ÉPSZ 1. EA/CO FÖDÉMEK II. 14

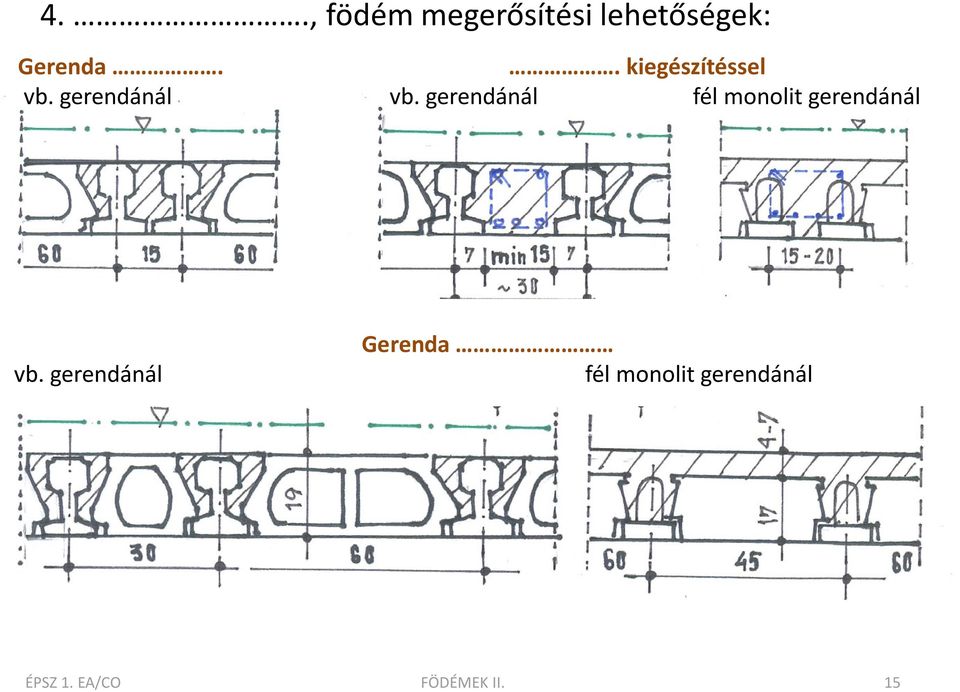

15 4.., födém megerősítési lehetőségek: Gerenda.. kiegészítéssel vb. gerendánál vb. gerendánál fél monolit gerendánál vb. gerendánál Gerenda fél monolit gerendánál ÉPSZ 1. EA/CO FÖDÉMEK II. 15

16 4. Többletterhelésre, födém megerősítési lehetőségek:.. gyártmány választékkal.. béléstesttel. ÉPSZ 1. EA/CO FÖDÉMEK II. 16

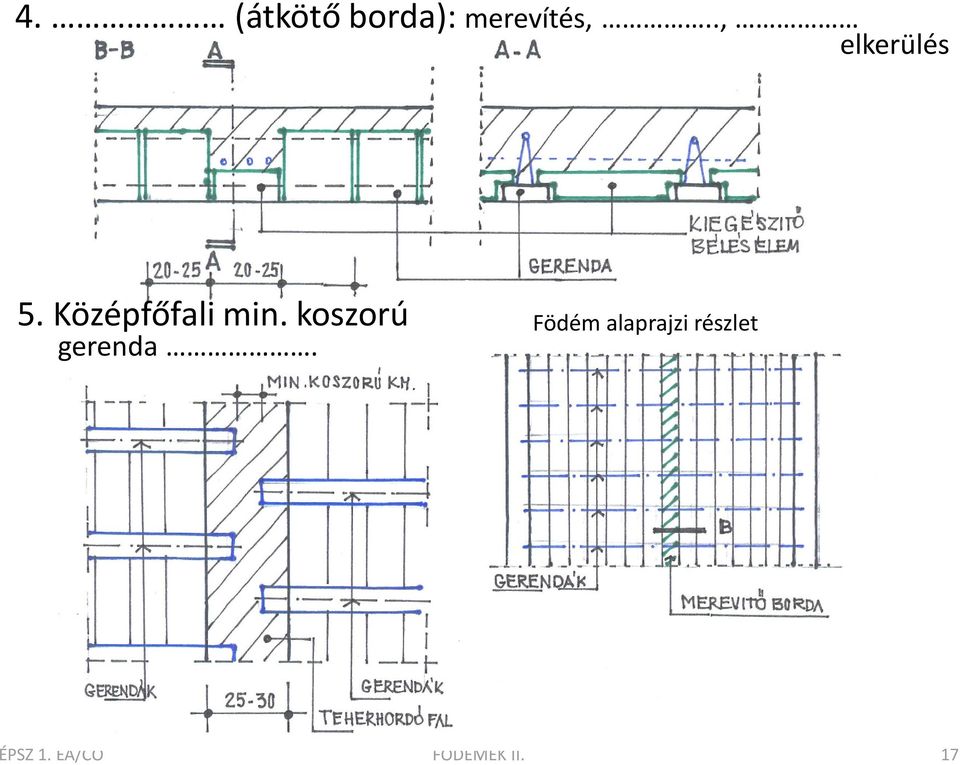

17 4. (átkötő borda): merevítés,.., elkerülés 5. Középfőfali min. koszorú gerenda. Födém alaprajzi részlet ÉPSZ 1. EA/CO FÖDÉMEK II. 17

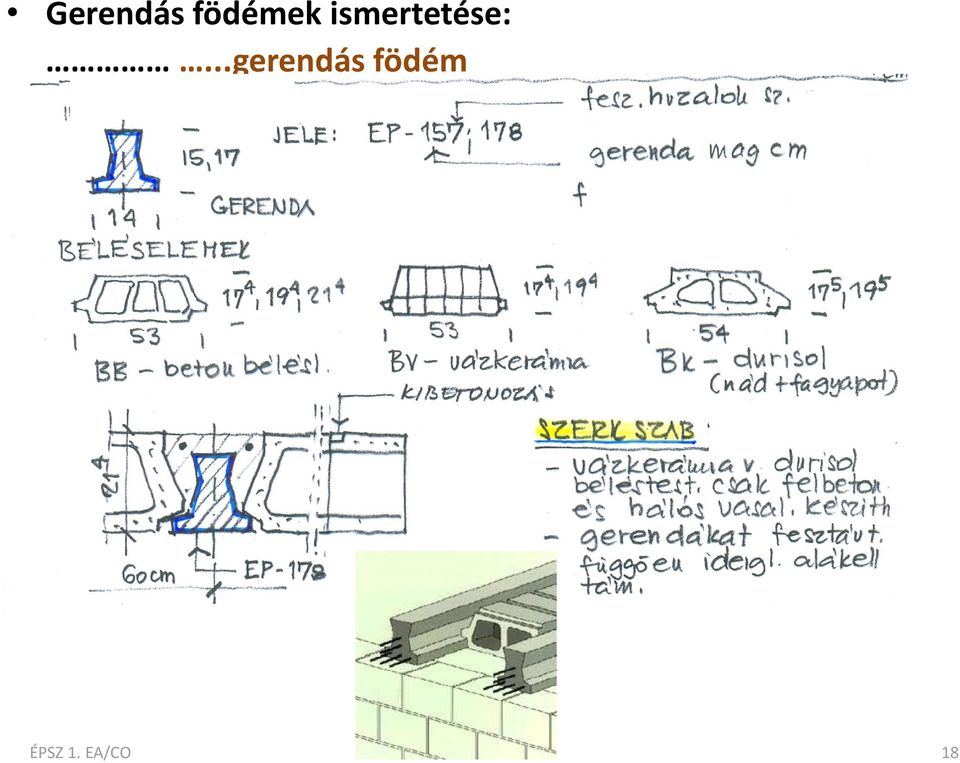

18 Gerendás födémek ismertetése:...gerendás födém ÉPSZ 1. EA/CO FÖDÉMEK II. 18

19 gerendás födém ÉPSZ 1. EA/CO FÖDÉMEK II. 19

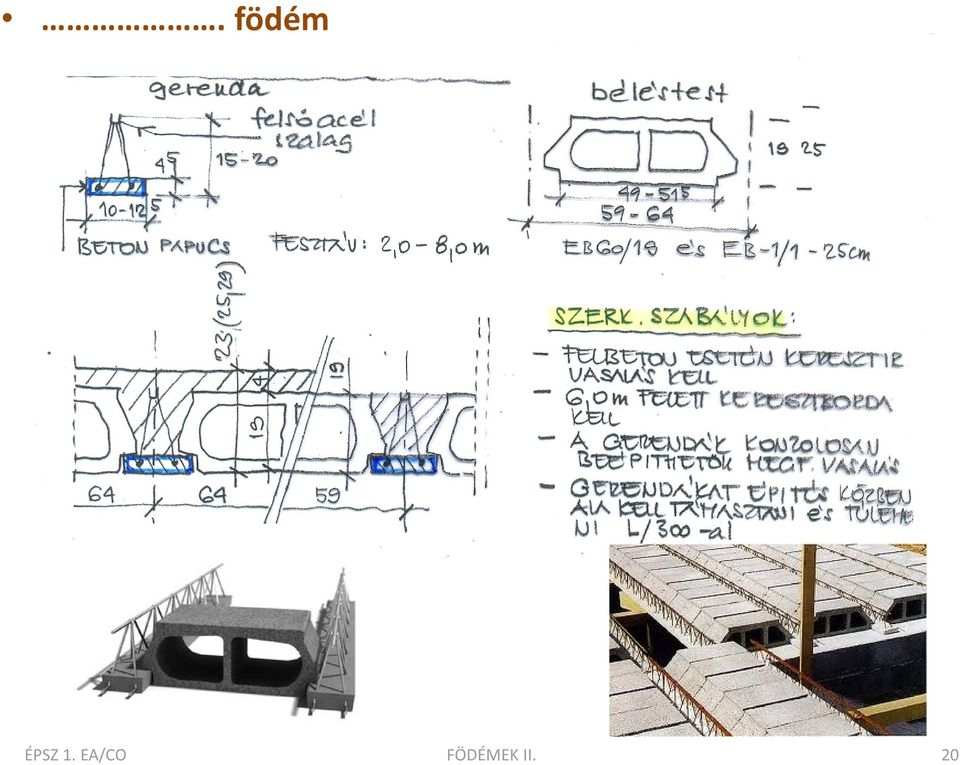

20 . födém ÉPSZ 1. EA/CO FÖDÉMEK II. 20

21 .. födém: Panel általános elrendezése ÉPSZ 1. EA/CO FÖDÉMEK II. 21

22 födém:.. beépítési csomópontja ÉPSZ 1. EA/CO FÖDÉMEK II. 22

23 Köszönöm a figyelmet! (a jövő órán gépészeti alapismeretek lesznek) ÉPSZ 1. EA/CO FÖDÉMEK II. 23
