1 1 ÉPÜLETSZERKEZETTAN 6. VI. Előadás MONOLIT VASBETON VÁZAS ÉPÍTÉSMÓD Elrendezések Födémtípusai Merevítése Vázkitöltő falak

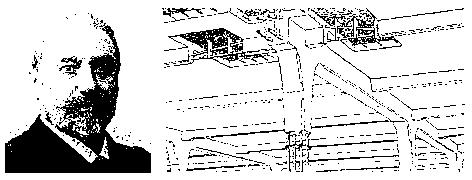

2 2 Kialakulása Minden mai típus levezethető a hagyományosból előnyei: tűzvédelem akusztika hátrány: zsaluzás à zsaluzati rendszerek feltételek: betonszivattyú méretezés, elmélet, nyomatékbíró kapcs. is à keretvázak

3 Előnyök, jellemzők, feltételek 3 nagyobb belső tér, takarékos, a szerk. fajl. térfogata kicsi, kis tömeg, (mindent ott használjunk, ahol leginkább hasznosul!) tervezői szabadság, flexibilis belső tér, szabad homlokzat, nagy szintszá jól iparosítható, de szabályok, komoly előtervezést kíván betontechnológia, betonminőség fejlődése, zsaluzati rendszerek à kivitel, daruzás? bedolgozás, folyósítók, vibrálás, leválasztás

4 ALAPKOMPONENSEK 4 pillér-gerenda-födém alulbordás két szintű

5 ÁLTALÁNOS ELRENDEZÉS túl ritka ne legyen hosszvázas elrendezés 5 peremgerenda! túl sűrű nem érdemes csavarás egyenletes kiosztás!

6 PILLÉR MÉRETEK à szintszám 6 pillér változó km. azonos km. vasalás?? 100 szintig VB

7 PILLLÉRVÁZ MIHEZ IGAZODIK? 7 ált. emeleti szint: funkcionális paraméterrend ( helyiségraszter!!) válaszfalak? nem földszint: nagyterű à térbeállított körpillér garázsszint à RASZTER kell! lehetőleg egyenletesek legyenek a mezők, különben: eltérő gerendák! pillért nem váltjuk ki! dilatációs rendszer tűzszakasz határok szintváltások, födémlépcsőzés áttörések, aknák, függőleges magok

8 budapesti IRODAHÁZ

9 Földszint 9

10 Garázsszint 10

11 TOVÁBBI SZEMPONTOK 11 homlokzat szintváltások lépcső!!! teraszok, erkélyek lift merevítés lehetősége lakáselválasztó fal födémsüllyeszték, vizesblokk

12 A PILLÉRRASZTER DOKUMENTÁLÁSA - RASZTER A házat a statikus tervből építik! 12 a pillérméret változik a raszter a bázis! segédraszterek nem feltétlenül szimmetrikus

13 A HOMLOKZATI PILLÉRSOR 13 belső pillérsor hátrahúzott pillér végigfutó függönyfal homl pillérek besűrítése nehéz homlokzat miatt ( pl. szendvicspanel) szabad nyílásrendszer pillérek helyett öntöttfal

14 PILLÉREK MÉRETEZÉSE födém à kihajlási hossz csökkentése megtakarítás (feltétel: merev födémtárcsa) 14 keretszerű működéssel általában nem számolunk

15 A PILLÉR KÉSZÍTÉSE 15 Ma: először csak a pillér. Zsaluzat: 1. nagytáblás fal és pillér 2. kistáblás födém régen: a födém zsaluzatáról

16 16

17 AZ ÉPÜLET MEREVÍTÉSE 17 befogott hajlított pillérek à keresztmetszet! 1-2 szintig merevítő mag Merevítés célja: szélnyomás, szívás földrengés (üzemi terhek, daru) (külpontosság, építési hibák) Merevítés módja: minden függ szerk. VAGY csak helyileg (merevítő falak vagy mag): à MEREV FÖDÉMTÁRCSA KELL Merevítés falakkal (van födémtárcsa) pillérek közé (csak egy. váznál köt alaptól tetőig min. 15 cm vtg. VB kevés nyílás (keretezése?) több metszéspont (csavarodás) merevségi kp ~ tömegközéppont

18 Merevítő mag, lépcsővel, aknákkal,

19 A PILLÉRVÁZ ÉS MON VB MAG CSATLAKOZÁSA 19 falra tám. pillér falból kiálló pillér

20 A HARÁNT VÁZ, LELÓGÓ GERENDA, GÉPÉSZET HELYIGÉNYE 20 peremgerenda Nagyobb gerenda fesztáv Gépészet, légtechnika?? kis belmag. folyosó álmennyezet

21 A GERENDA MÉRETE, LELÓGÁS, SZEMPONTOK 21 egységes zsaluzási szint homlokzati terhek a legnagyobb pillérköz a legnagyobb terhelő mező esztétika, öltöztetés, homlokzat (pl, árnyékolók) gépészet is beleszól külső- belső lehet különböző gazdaságosság nem minden áron azonos lelógás eltérő vasalás

22 hosszváz A. A. Födém típusok, rendszerezés harántváz 22 Vázgerenda kétirányban szerkesztve B. C. Vázgerenda nélkül közvetlenül pillérre szerkesztve

23 FÖDÉMTÍPUSOK A -típus: Egyirányban dolgozó A1 monolit vasbeton lemez 23 könnyen zsaluzható nagy tömegű nagy anyagfelh. lassú, nagy élőmunka igény Erősített vasalás à helyette széles lapos gerenda,

24 24 A2 félig előregyártott gerendás a monolit működés minden előnyével ritkított alátámasztás, könnyű födém (előny?? ma már nem létezik)

25 A3 zsaluzó kéregpanel 25 monolit működés, ritkított alátámasztás egyedileg konszignált lelógó gerendával - a panel nem támaszkodhat föl 8-12 m

26 B típus: kétirányban dolgozó lemez 26 B1 monolit vb. lemezzel Nagy gerenda fm! kedvező statikai működés vékonyabb lemez à (akusztika?) bonyolultabb zsaluzat a~b

27 B2 - kazettás 27 pilléreknél erősített borda nagyobb fesztáv

28 GERENDA NÉLKÜL - gombafejes 28 ideális alak vasalás erősítés

29 C típus: közvetlenül pillérre támaszkodó (gombafej) 29 előregyártott héjelem optimális alak reális alak - gépészeti álmennyezet REJTETT vastag lemez!! merev acélbetétek átszúródás elleni vasalás

30 30 GOMBAFEJ átszúródás elleni vasalással

31 A GOMBAFEJES FÖDÉM ÉRTÉKELÉSE kötetlen, szabadon formált átszellőzés gépészeti vezetése áttörés szabadabb de: koncentrált vonalmenti terhek alatt merevítő ger. 31 nagy teherbírás vastag >24 cm drága, nagy lehajlás lemezkonzol

32 KAZETTÁS REJTETT GOMBAFÖDÉM 32 kisebb tömeg nagy fesztáv nagy felkészültség azonos lelógás belmagasság veszteség

33 33

34 A BELSŐ PILLÉREK - gombafejjel 34

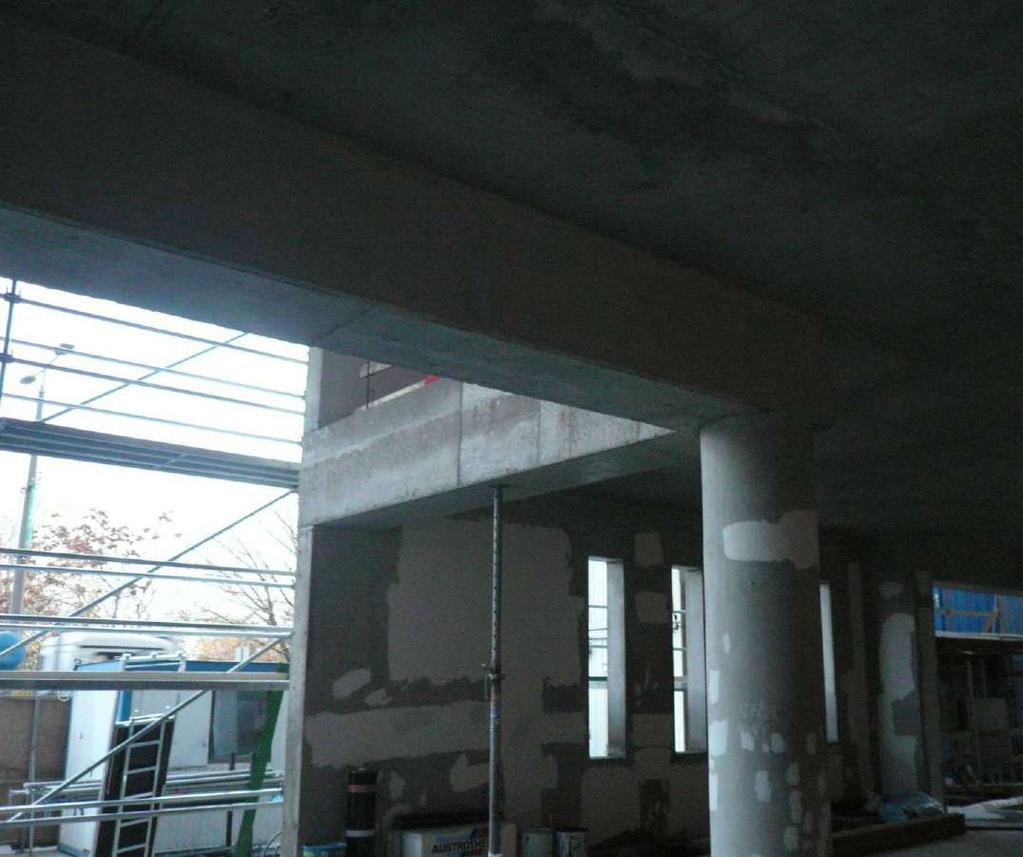

35 A HOMLOKZATI GERENDA nagy lelógással 35

36 LÉPCSŐ ALAPELRENDEZÉSEK 36

37 FÉLSZINTI PIHENŐGERENDA tört lemez 37 könnyű (függönyfal) felfelé álló peremgerenda kiszakadás veszély

38 EGYENESKARÚ, GYÁMOLÍTÓ GERENDÁVAL 38 bonyolult zsaluzás

39 KÖTETLEN ÉPÍTÉSZETI FORMÁLÁS??? 39 rendszeridegen pillérek besűrítése térbe állított pillér konzol gerenda lemezlépcső

40 VÁZKITÖLTŐ FALAK 40

41 41

42 A KITÖLTŐ FAL 42

43 ÁLLÉKONYSÁG?? 43

44 44 MIBŐL??? à MINÉL JOBB HŐSZIGETELŐ?? K

45 J Burkolattal 45

46 RÉSZLETEK ABLAK BEÉPÍTÉSE + ÁRNYÉKOLÓ ELREJTÉSE SZEMÖLDÖK HELYIGÉNYE à FELFELÉ ÁLLÓ GERENDA? 46

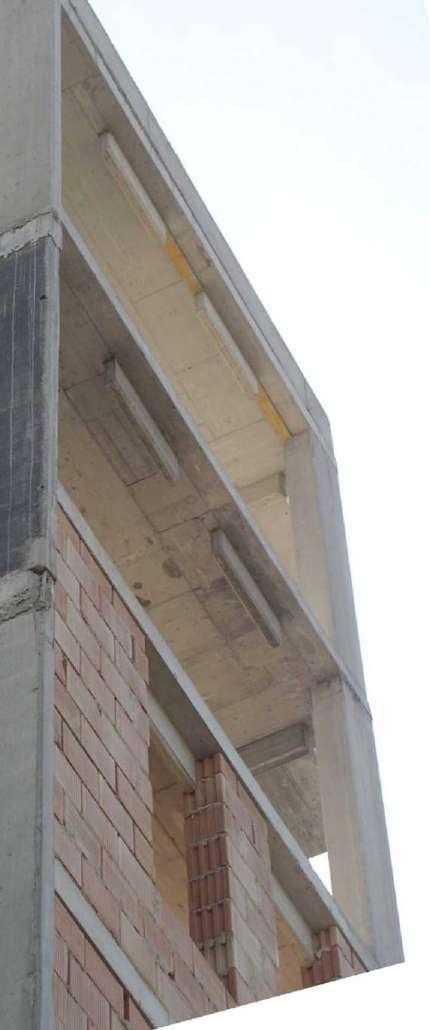

47 SZEMÖLDÖK GERENDA 47

48 VÁLASZFAL KÉRDÉSEI 48

49 ÉPÍTÉS KÖZBEN 49

50 50

51 51
