1 Tartószerkezeti műszaki leírás Tárgy : BVSC Klubépület tervezett homlokzati előtétfal és gépészeti áttörések tartószerkezeti kiviteli terve Készül : Budapest, Szőnyi út 2. HRSZ : Tervező : Bencze Anikó okl szerkezetépítő mérnök Kelt.: Budapest, december 1

2 Tartalomjegyzék BVSC Klubépület, Budapest, XIV. Szőnyi út 2. hrsz alatt tervezett homlokzati előtétfal és gépészeti áttörések kiviteli tervéhez Tartószerkezeti műszaki leírás Tervek: Előtétfal alapozási terve I. M= 1:50, 20 S 1 Előtétfal alapozási terve II. M= 1:50, 20 S 2 Előtétfal acélszerkezeti terve A,B 1,2 raszterekben M= 1:50, 10 S 3 Előtétfal acélszerkezeti terve A,B 9,10 raszterekben M= 1:50, 10 S 4 Előtétfal acélszerkezeti terve C,D 1,2 raszterekben M= 1:50, 10 S 5 Előtétfal acélszerkezeti terve C,D 9,10 raszterekben M= 1:50, 10 S 6 Gépészeti födém áttörések terve M= 1:20 S 7 É K i és D Ny i oldal függönyfalak gerenda terve M= 1:50, 10 S 8 2

3 Tartószerkezeti műszaki leírás BVSC Klubépület, Budapest, XIV. Szőnyi út 2. hrsz alatt tervezett homlokzati előtétfal és gépészeti áttörések kiviteli tervéhez Feladat meghatározás Az alábbiakban ismertetésre kerülő tartószerkezeti műszaki leírás a 1142 Budapest, Szőnyi út 2., helyrajzi számú ingatlanon lévő Klub épület homlokzati felújításának és gépészeti áttörések kiviteli dokumentációjához készült. A tartószerkezeti tervezést érintő munkák: az épület homlokzati felújítása során az épület sarkokon létesülő téglaburkolatú előtétfal és alapozásának tartószerkezeti tervezése gépészeti átalakítások során létesülő födémáttörések tartószerkezeti tervezése A meglévő épület építésének idején korszerűnek mondható anyagokkal készült, az épület pillérvázas, a közbenső részeken PK paneles, két végén lévő lépcsőházi részeken monolit vasbeton lemezszerkezetű födémek és lépcsők készültek. A homlokzati fal is elemes kialakítású. A tervezett átalakítási, felújítási munkák az épület használhatóságát növelik, a mai kor igényei szerinti kialakításban. Az adott feladatra az előtétfal és gépészeti födém áttörés kialakításának meghatározására azonos módszert MSZ EN vonatkozó fejezeteit a hatások terhek és ellenállások teherbírások megállapítására egységesen és teljes körűen alkalmaztam. A tervdokumentációban szereplő műszaki megoldás megfelel a vonatkozó jogszabályoknak, eseti hatósági, környezetvédelmi előírásoknak, statikai és életvédelmi követelményeknek. A tervezett kialakítás azbesztet nem tartalmaz. A betervezett építési termékek a szabványnak megfelelnek. Tervezői jogosultsággal rendelkezem. 3

4 Alkalmazott szabványok MSZ EN 1990:2002/A1:2008 MSZ EN :2005 MSZ EN :2005 MSZ EN :2005 MSZ EN :2007 MSZ EN :2005 MSZ EN :2007 MSZ EN :2006 MSZ EN :2005 MSZ EN :2005 MSZ EN :2013 MSZ EN :2008 MSZ EN :2009 Eurocode: Tartószerkezetek tervezésének alapjai Eurocode1: Tartószerkezeteket érő hatások 1 1 rész önsúly, hasznos terhek Eurocode1: Tartószerkezeteket érő hatások 1 2 rész tűznek kitett szerkezeteket érő hatások Eurocode1:Tartószerkezeteket érő hatások 1 3 rész hóteher Eurocode1: Tartószerkezeteket érő hatások 1 4 rész szél terhek Eurocode1: Tartószerkezeteket érő hatások 1 5 rész hőmérsékleti hatások Eurocode1:Tartószerkezeteket érő hatások 1 6 rész megvalósítás során keletkező hatások Eurocode1:Tartószerkezeteket érő hatások 1 7 rész rendkivüli hatások Eurocode2: Betonszerkezetek tervezése 1 1 rész általános szabályok épületekre Eurocode2: Betonszerkezetek tervezése 1 2rész általános szabályok tűzterhelés Eurocode3: Acélszerkezetek tervezése 1 2rész általános szabályok tűzterhelés Eurocode8:Tartószerkezetek tervezése földrengésre 1 rész általános szabályok épületekre Eurocode5: Faszerkezetek tervezése 4

5 Tartószerkezeti tervezői nyilatkozat Az építőipari kivitelezési tevékenységről, az építési naplóról és a kivitelezési dokumentáció tartalmáról szóló 191/2009. (IX.15.) Korm. rendelet 9. (5) bekezdése alapján az alábbi tervezői nyilatkozatot teszem: a tervezett építészeti műszaki megoldás megfelel a vonatkozó jogszabályoknak, általános érvényű és eseti előírásoknak, így különösen a statikai követelményeknek a jogszabályokban meghatározottaktól eltérés engedélyezése nem vált szükségessé a tervezett műszaki megoldások megfelelnek a vonatkozó jogszabályoknak, így különösen az Étv. 31. (1) (2) és (4) bekezdésekben meghatározott követelményeknek, az országos településrendezési és építési követelményeknek, eseti hatósági előírásoknak. a betervezett építési célú termékek megfelelőségi igazolással rendelkeznek, illetve a műszaki megoldások megfelelnek a vonatkozó műszaki specifikációban foglalt követelményeknek az építési, bontási tevékenységgel érintett épület nem tartalmaz azbesztet a tervezett építmény zaj és rezgéshatásoknak ellenáll, valamint a jogszabályban és hatósági előírásokban foglaltaknál nagyobb mértékű káros hatást nem gyakorol a környezetre alulírott tervező kijelentem, hogy a szükséges tervezői jogosultsággal rendelkezem az ellenőrző számítás eredményeit figyelembe véve megállapítható, hogy a tervezett kialakítás a fenti műszaki leírás és mellékelt tervek szerinti kialakítás esetén a vonatkozó MSZ EN szabványokban rögzített előírásoknak megfelelő teherbírással és helyzeti állékonysággal rendelkezik a kivitelezés során e naplót kell vezetni és felelős műszaki vezetőt kell alkalmazni az építés során a baleset és munkavédelmi előírások betartása kötelező az egyes elemek legyártása előtt a méreteket a helyszínen ellenőrizni kell az építéshez műszaki ellenőri felügyelet szükséges ha a kivitelezés során a tervtől eltérő anyag vagy szerkezet kerül elő, akkor a tervezőt értesíteni kell 5

6 Tervezett munkák ismertetése előtétfal kialakítása Az épület rövid oldalain előtétfal kerül beépítésre, mivel az épület sarkainál, a lekerekített ívek mentén tégla falburkolat és szürke fém betétek kerültek betervezésre. A falszerkezet kivitelezése előtt helyszíni bejárás és méret ellenőrzés szükséges! Az előtétfalakba a tervek szerinti mennyiségben és pozíciókban nyílászárók is beépítésre kerülnek. A bontási munkák során ezek helyzetét, magassági méreteit ellenőrízni szükséges! Az ellenőrző méréseket az építés során figyelembe kell venni! A homlokzati téglából készülő előtétfalak tervezéséhez nincs hazai irodalom vagy szabvány, ezért a fal kialakításhoz figyelembe vettük a rögzítéstechnikai utasításokat a H.R. Profix konzol Kft szaktanácsadójával konzultáltunk a rögzítési módokról és ez alapján készítettük el az ismertetésre kerülő szerkezetet. A meglévő paneles homlokzati fal 14 cm vastag hőszigetelést kap, ez elé épül a tervezett téglaburkolatot tartó acélszerkezetű előtétfal, ezáltal a meglévő és tervezett falszerkezet közt légrés alakul ki. A légrés átszellőzéséről gondoskodni kell, alul és felül a levegő be és kivezetésére szolgáló szellőzőnyílásokkal. A szellőzőnyílások kialakításának legegyszerűbb módja a kitöltetlen függőleges fuga, melynek mérete 20 m 2 ként legalább 75 cm 2 kell legyen. Az épület tartószerkezeti falát és a homlokzati téglafalat szilárdsági okokból össze kell kötni, a meglévő falpanel helyett födémszinteken tervezzük az előtétfal kikötését. A homlokzati téglafalhoz kétféle vízszintes és függőleges rögzítést kell használni. A függőleges rögzítést a beton lábazat és az átlag 3,00 m ként elhelyezett faltartó konzolok biztosítják, méretezésüket a gyártó cég adja meg. / H.R. Profix konzol Kft / A vízszintes rögzítés feladata több rétű, távtartóként szolgál, felveszi a szél terheket, megakadályozza a burkolati fal hasasodását, a kiosztásánál szintén a gyártó cég előírásait kell betartani. Általában m 2 ként 5 db kapcsoló elem szükséges, a fal végeken vagy nyílászárónál még ezen felül méterenként további 3 db beépítése szükséges. A rögzítő elemek egymástól való vízszintes távolsága nem lehet nagyobb 75 cm nél, függőlegesen pedig az 50 cm t nem haladhatja meg. A rögzítések méretezését a gyártó végzi. / H.R. Profix konzol Kft / A rögzítőpálcákat az acélszerkezetű tartóvázhoz pontszerű hegesztéssel rögzített acél szögvas segédszerkezet biztosítja, melyet az előregyártás során a tartószerkezettel együtt kell felület kezelni. /gyártó javaslata/ 6

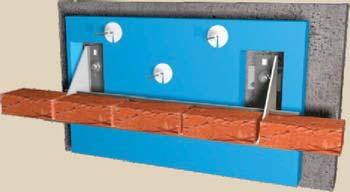

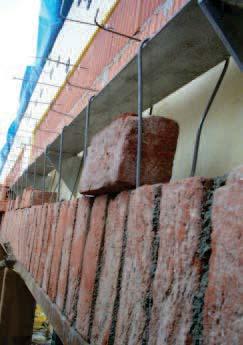

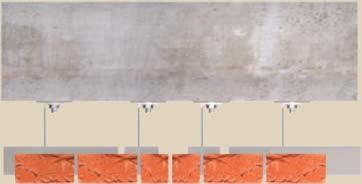

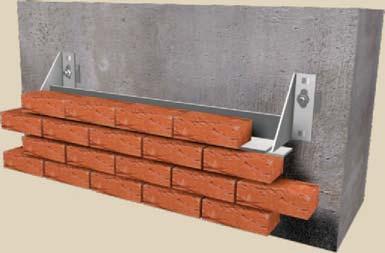

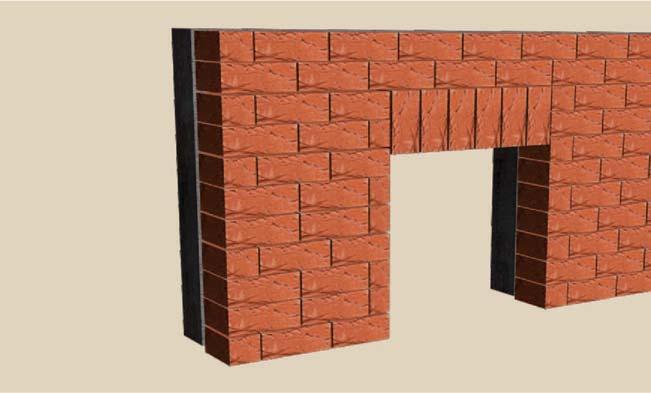

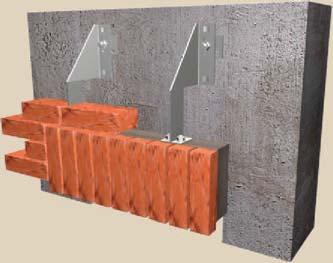

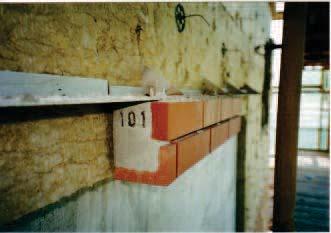

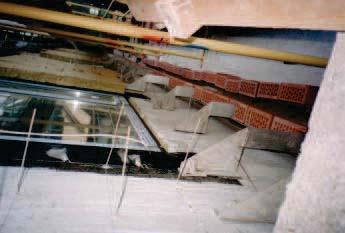

7 A tégla burkolatba dilatációt kell tervezni a hőterhelésből adódó mozgások és erők miatt, esztétikai szempontok alapján kialakítható falsarokban, nyílászáróknál, tagozatok vonalában stb mérete kb 10 mm magas kell legyen. A fenti leíráshoz a H.R. Profix konzol Kft rögzítéstechnikai útmutatóját mellékelem. ( 7 oldal ) A téglaburkolat tartószerkezete a falpaneltől 42,5 cm es tengelytávolságra épül, a panel kialakításhoz illeszkedő acélszerkezetű tartóváz, melyre a faltartó konzolok 3,00 m enként csavar kapcsolattal rögzítettek, a tartóváz a meglévő födémszintekhez M12 ragasztott Hilti kapcsolattal lesz kikötve terv szerinti kialakításban. A tartóváz RHS 150x150x8 mm es szelvénnyel épül a mellékelt terv szerinti kivitelben. Az előtétfal részleges előregyártással készül, így nagyobb pontosság érhető el és a helyszíni munkálatok is lecsökkenthetők. Az egyes elemek a helyszínen alátét lemezes csavaros kapcsolattal szerelhetők össze. A tartóvázhoz a födémszintek kikötési pontjait kell először elkészíteni, az összeszerelés során alátét lemezzel és ovális furatokkal lehet az esetleges szint vagy síkbeli korrekciókat elvégezni. A homlokzati téglafalba tervezett lemezburkolatot a vázhoz rögzített sínbe ( pl. Prefa ) kell elhelyezni, a lemez mögött a födémszintek közti andráskereszt merevítéssel. A helyszínen szükséges pontszerű hegesztések készítésekor / pl. merevítések, sínek elhelyezése / a falon lévő hőszigetelés védelméről gondoskodni kell! Az üzemben előregyártott elemeket rozsdátlanítás és felületkezelés min. egy egy rétegű alap és fedőmázolás után helyszíni összeállítással csavarkapcsolatokkal lehet megépíteni. Anyagminőség: S235JRG2 MSZEN A tervezett előtétfal alatt 60 cm szélességű vasbeton sávalap készül, mélysége minimum 1,20 m legyen, a területen lévő talajokról nincs információnk, ezért az alapárok készítésekor a tervezőt értesíteni kell. Az alapsík a termett talajba minimum cm t be kell nyúljon, de az utolsó 20 cm es mélység csak közvetlen betonozás előtt emelhető ki! Az építés során a betonacél szerelést betonozás előtt meg kell mutatni az építkezés felelős műszaki szakemberének. A vasszerelésbe el kell helyezni a bekötőkarommal ellátott alaplemezt is. Korrózióveszélyes vegyszereket tartalmazó beton adalékanyagot nem szabad használni. A teljes betonmennyiséget az egyes falak alá egy munkaütemben kell bedolgozni. A betont tömöríteni kell, a gyors kiszáradás ellen lefedéssel, nedvesítéssel védeni kell. A sávalap beton minősége C 25/30 XC2 24 F3, a betonacél minőség B 500 B. A talajba kerülő szerkezeteken a betontakarás min 4 5 cm legyen. 7

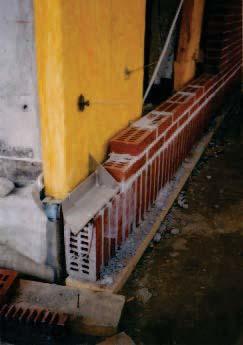

8 A tervezett alapozás az előtétfal tartószerkezetének és a homlokzati téglafalnak függőleges terheit közvetíti a talajra, a számított terhelés kb. 1,00 kn/m 2 nagyságúra adódott. gépészeti kiváltások kialakítása A tervezett gépészeti átalakítások a jelenleg érvényben lévő szabványok figyelembe vételével készültek, a tervezett gépészeti kiépítéshez új födém áttörések szükségesek a meglévő födémekben. A Megrendelőtől kapott archív tervek alapján a lépcsőházi sávokban vasbeton lemezszerkezet épült. A kiviteli tervek sajnos nincsenek meg, illetve a megépült szerkezetek a teljes épületben eltakartak. A tervezett gépészeti átalakítások során a szellőző gépházban II. emelet feletti födém és az alatta lévő öltöző helyiségben I. emelet feletti födém is a lépcsőházi fal mellett 2,50 x 0,50 m méretű új födém áttörés kerül kialakításra. A két födém áttörés a lépcsőházi 6,60 x 8,20 méretű pillérközben helyezkedik el, a kiváltás kialakításához roncsolásmentes anyagvizsgálat készült. A vizsgálat megállapítása szerint mind a födémek, mind a lépcsőházi fal monolit vasbeton szerkezettel épült. A lépcsőházi fal függőleges irányú fő vasalása 14/20 méretű, az elosztó vízszintes szerelés 15 cm kénti. A födémlemezekben a fő vasalás mindkét szinten 12/15 kiosztású, az elosztó a szellőzőgépháznál 10/15, egy szinttel lejjebb az öltözőnél 8/30 méretű, a felső vasak je egyik szinten sem ismert, kiosztása 15, illetve 30 cm enkénti. Fenti vizsgálat eredményeképpen a kiváltásra kerülő gépészeti áttörések miatt az átvágott lemezszakasz súlyát a lépcsőházi falra terheljük át. A tervezett kialakítás a vasbeton falra függesztett konzolokkal történik, melyek felső síkján lévő tartó a födémlemezhez kiékeléssel felszorított, a konzolok a meglévő falhoz 2 db M16 ragasztott Hilti csavarral kapcsolódnak. A gépészeti kiváltásokhoz tervezett konzolos kialakítás RHS 90x90x6 mm es szelvénnyel készül a mellékelt terv szerinti tartókkal két helyen. A tartókat beépítés előtt rozsdátlanítani és felületkezelni kell, illetve tűzvédelemi előírások szerinti C közti kritikus hőmérséklethez tartozó tűzvédelmi mázolással kell ellátni. anyag ismertetését ld. Tűzvédelmi fejezetben A vasbeton födémek kivágását vizes betonvágógéppel kell el készíteni az elkészült kiváltás védelmében! A meglévő födémet a munkák ideje alatt ideiglenes dúcolattal is alá kell fogni. Anyagminőség: S235JRG2 MSZEN

9 függönyfal kialakítása A homlokzat felújítási munkák részeként a két oldalsó homlokzaton a lépcsőházi részeken lévő függönyfalak is átépülnek. A tervezett függönyfal típusa nem ismert, a fal alá szintenként beépítésre kerülő RHS 150x150x8 mm méretű gerendák, max. 6,00 kn/m függőleges és előírás szerinti szélteherre méretezett szerkezetek! Ebből adódóan a függönyfal kiválasztása során a maximális függőleges teher nem haladhatja meg a 6,00 kn/m értéket. A gerendák RHS 150x150x8 mm es szelvénnyel épülnek a mellékelt terv szerinti kivitelben. A gerendákat a helyszínen való összeszerelés során, 100x100x8 mm es szögacéllal, alátét lemezzel és ovális furatokkal lehet beállítani. A tartókat beépítés előtt rozsdátlanítani és felületkezelni kell, illetve tűzvédelemi előírások szerinti C közti kritikus hőmérséklethez tartozó tűzvédelmi mázolással kell ellátni. anyag ismertetését ld. Tűzvédelmi fejezetben Anyagminőség: S235JRG2 MSZEN Megjegyzés: A kivitelezés előregyártás megkezdése előtt a méreteket a helyszínen ellenőrizni szükséges! Az épületről kiviteli terv nem állt rendelkezésre valamint a megépült szerkezetek teljes mértékben takartak. Az épület használata miatt, a használt területeken nagyobb feltárásokra nem volt lehetőség december hó 9
