1 SZUMMAPLAN Mérnök Szolgáltató Kft. Levelezési cím, iroda: H-8776 Bocska, Ady Endre u. 13. Tel: Mobil: ; STATIKAI ENGEDÉLYEZÉSI MUNKARÉSZ Murakeresztúr, Honvéd u. 3. szám alatt önkormányzati épület átalakítása, felújítása, magastető ráépítése Cg: Adószám: Számlaszám: Bocska,

2 TARTALOMJEGYZÉK Murakeresztúr, Honvéd u. 3. szám alatt önkormányzati épület átalakításának, felújításának, magastető ráépítésének statikai engedélyezési munkarészéhez 1. TARTALOMJEGYZÉK 2. TERVEZŐI NYILATKOZAT 3. MŰSZAKI LEÍRÁS Bocska, április

3 SZUMMAPLAN Mérnök Szolgáltató Kft. Kocsis Péter építőmérnök ügyvezető-statikus Levelezési cím, iroda: H-8776 Bocska, Ady Endre u. 13. Telefon: Statikus tervező T-k Geotechnikai tervező GT-k TERVEZŐI NYILATKOZAT Tervezési munka tárgya: Az építtető neve és címe: Önkormányzati épület átalakítása, felújítása, magastető ráépítése statikai engedélyezési terv Murakeresztúr Község Önkormányzata H-8834 Murakeresztúr, Honvéd u. 3. Az építési munka helye: H-8834 Murakeresztúr, Honvéd u. 3. hrsz.: 304 A dokumentáció a 312/2012. (XI. 8..) Korm. rendelet és 191/2009. (IX. 15.) Korm. rendelet előírásainak megfelelően az épület engedélyezési eljárásához szükséges dokumentációt tartalmazza. Ezen tartószerkezeti dokumentáció az építész engedélyezési tervekkel együtt érvényes. A tervezett műszaki megoldás megfelel a vonatkozó jogszabályoknak, így különösen az Étv. 31. (1), (2) és (4) bekezdésében meghatározott követelményeknek, az országos településrendezési és építési követelményeknek, valamint az eseti hatósági előírásoknak. Ahol a terv nem rendelkezik, ott az Országos Településrendezési és Építési Követelmények, valamint a vonatkozó szabványok előírásait kell alkalmazni. A kivitelezés felelős műszaki vezető irányításával végezhető. A kivitelezés során a munkavédelemről szóló évi XCIII. törvény építőipari kivitelezésre vonatkozó rendelkezéseit külön tervezői intézkedés nélkül, maradéktalanul be kell tartani. A szerzői jogról szóló évi LXXVI. törvény értelmében a műszaki terv szerzői jogvédelem alatt áll, azt a tárgyi munka egyszeri megvalósítására lehet felhasználni. A tervező minden szolgáltatása a tervező szellemi tulajdona, részleteinek, vagy egészének ismételt felhasználása építési célra, illetve a kivitelezési tervek alapjául a tervező engedélyével történhet. Tervmódosítás és a tervező tájékoztatásának elmaradása következtében a tervező felelőssége megszűnik. A tervezés és a szerkezetek ellenőrzése során alkalmazott szabványok, műszaki előírások: EN 1991 Eurocode 1 A tervezés alapjai és a tartószerkezeteket érő hatások, EN 1992 Eurocode 2 Betonszerkezetek tervezése EN 1993 Eurocode 3 Acélszerkezetek tervezése EN 1995 Eurocode 5 Faszerkezetek tervezése EN 1996 Eurocode 6 Falazott szerkezetek tervezése EN 1997 Eurocode 7 Geotechnikai tervezés EN 1998 Eurocode 8 Tartószerkezetek földrengésállóságának tervezési előírásai A dokumentáció 3 példányban készült. Bocska, április tervező

4 STATIKAI MŰSZAKI LEÍRÁS Murakeresztúr, Honvéd u. 3. szám alatt lévő önkormányzati épület átalakítása, felújítása, magastető ráépítése engedélyezési tervéhez Kocsis Péter statikus tervező T-k Bocska, Ady u. 13.

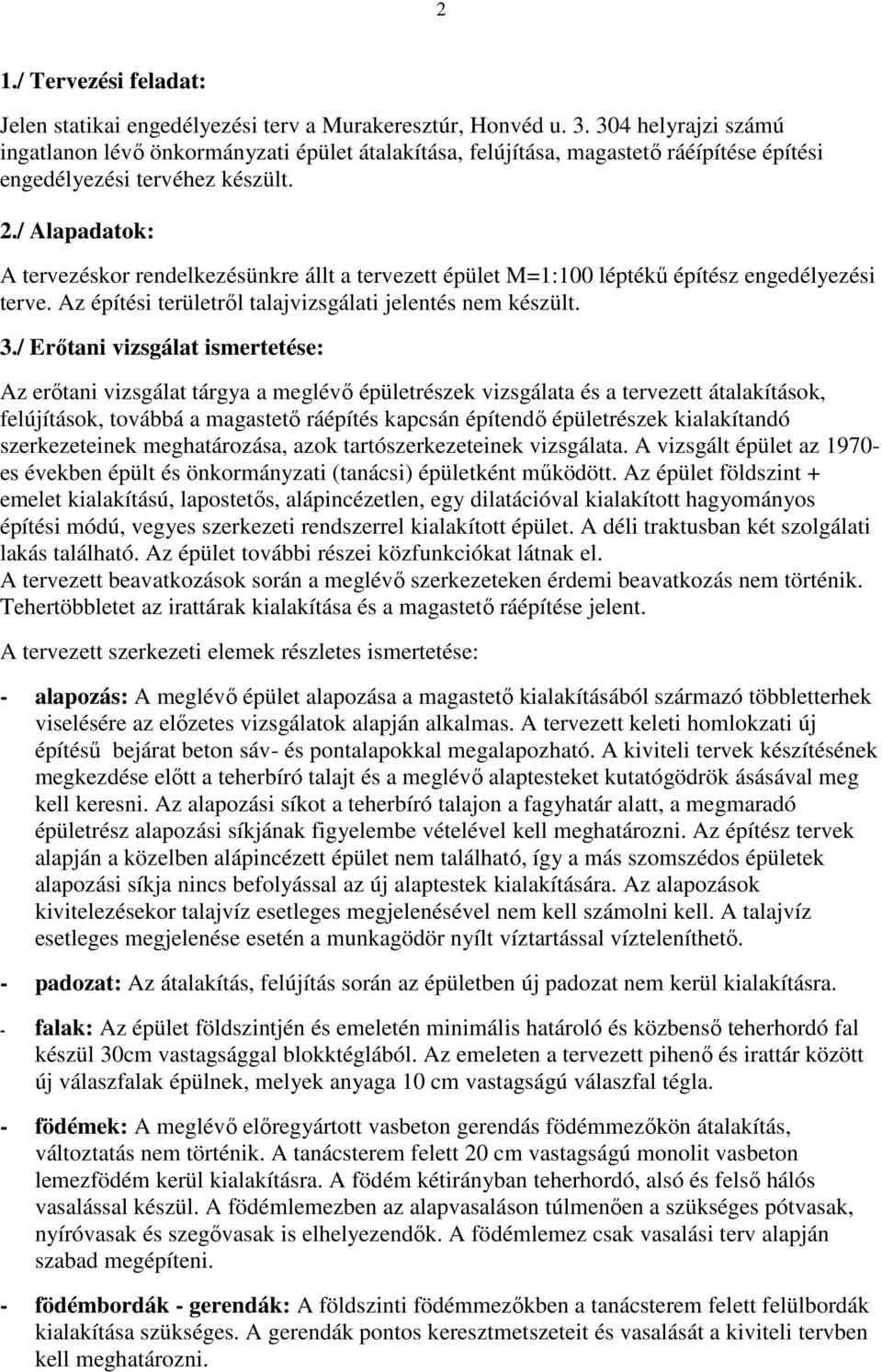

5 2 1./ Tervezési feladat: Jelen statikai engedélyezési terv a Murakeresztúr, Honvéd u helyrajzi számú ingatlanon lévő önkormányzati épület átalakítása, felújítása, magastető ráéípítése építési engedélyezési tervéhez készült. 2./ Alapadatok: A tervezéskor rendelkezésünkre állt a tervezett épület M=1:100 léptékű építész engedélyezési terve. Az építési területről talajvizsgálati jelentés nem készült. 3./ Erőtani vizsgálat ismertetése: Az erőtani vizsgálat tárgya a meglévő épületrészek vizsgálata és a tervezett átalakítások, felújítások, továbbá a magastető ráépítés kapcsán építendő épületrészek kialakítandó szerkezeteinek meghatározása, azok tartószerkezeteinek vizsgálata. A vizsgált épület az es években épült és önkormányzati (tanácsi) épületként működött. Az épület földszint + emelet kialakítású, lapostetős, alápincézetlen, egy dilatációval kialakított hagyományos építési módú, vegyes szerkezeti rendszerrel kialakított épület. A déli traktusban két szolgálati lakás található. Az épület további részei közfunkciókat látnak el. A tervezett beavatkozások során a meglévő szerkezeteken érdemi beavatkozás nem történik. Tehertöbbletet az irattárak kialakítása és a magastető ráépítése jelent. A tervezett szerkezeti elemek részletes ismertetése: - alapozás: A meglévő épület alapozása a magastető kialakításából származó többletterhek viselésére az előzetes vizsgálatok alapján alkalmas. A tervezett keleti homlokzati új építésű bejárat beton sáv- és pontalapokkal megalapozható. A kiviteli tervek készítésének megkezdése előtt a teherbíró talajt és a meglévő alaptesteket kutatógödrök ásásával meg kell keresni. Az alapozási síkot a teherbíró talajon a fagyhatár alatt, a megmaradó épületrész alapozási síkjának figyelembe vételével kell meghatározni. Az építész tervek alapján a közelben alápincézett épület nem található, így a más szomszédos épületek alapozási síkja nincs befolyással az új alaptestek kialakítására. Az alapozások kivitelezésekor talajvíz esetleges megjelenésével nem kell számolni kell. A talajvíz esetleges megjelenése esetén a munkagödör nyílt víztartással vízteleníthető. - padozat: Az átalakítás, felújítás során az épületben új padozat nem kerül kialakításra. - falak: Az épület földszintjén és emeletén minimális határoló és közbenső teherhordó fal készül 30cm vastagsággal blokktéglából. Az emeleten a tervezett pihenő és irattár között új válaszfalak épülnek, melyek anyaga 10 cm vastagságú válaszfal tégla. - födémek: A meglévő előregyártott vasbeton gerendás födémmezőkön átalakítás, változtatás nem történik. A tanácsterem felett 20 cm vastagságú monolit vasbeton lemezfödém kerül kialakításra. A födém kétirányban teherhordó, alsó és felső hálós vasalással készül. A födémlemezben az alapvasaláson túlmenően a szükséges pótvasak, nyíróvasak és szegővasak is elhelyezendők. A födémlemez csak vasalási terv alapján szabad megépíteni. - födémbordák - gerendák: A földszinti födémmezőkben a tanácsterem felett felülbordák kialakítása szükséges. A gerendák pontos keresztmetszeteit és vasalását a kiviteli tervben kell meghatározni.

6 3 - áthidalók: A tervezett. nyílások fölé Porotherm S típusú és egyedileg méretezett monolit vasbeton áthidalók készülnek A 10 cm vastagságú kerámia válaszfalakban az áthidalásokat Porotherm A10 típussal kell biztosítani. Az áthidalók típusát és vasalását a kiviteli tervek készítése során kell meghatározni. - lépcsők: Az épületben az átalakítás kapcsán teherhordó szerkezetnek minősülő lépcső nem épül. - koszorúk: A meglévő épület koszorúi fölé új építésű koszorúkat kell építeni mind a hossz-, mind a haránt falak fölé. A homlokzati attikákat vissza kell bontani a koszorúk felső síkjáig. A meglévő és az új koszorúkat betüskézéssel egymáshoz rögzíteni kell. A koszorúknak alkalmasnak kell lenniük a magastető vízszintes erőinek viselésére. Az előzetes számítások során 30x40 cm keresztmetszetű koszorúk kialakítását határoztuk meg Szükség esetén a koszorúk vonóvassal merevíthetők.. - oszlopok-pillérek: Az épület keleti homlokzatánál 2 darab 30x30 cm keresztmetszetű monolit vasbeton oszlop került betervezésre. - tetőszerkezet: A meglévő lapostető rétegrendjét a vasbeton tartószerkezetig vissza kell bontani és helyére a tervezett rétegrendeket megépíteni. A magastetős fedélszék fa szeglemezes tartókból készül. A szeglemezes tartók kiosztási tengelytávolsága 80 cm. A szeglemezes tartók három és négy támaszú kialakítással készülnek. A számítások során a meglévő épített környezetbe történő illeszkedés okán égetett cserépfedést vettünk figyelembe. A faszerkezetek védelmét Pyronatur felületkezelés alkalmazásával kell biztosítani. Az erőtani számításokat AxisVM 12 végeselem programrendszer segítségével végeztük. Az elvégzett erőtani számítások eredményei elektronikus úton kerültek tárolásra. Az erőtani számításoknál a hasznos teher alapértékét a födémekre 2,0 kn/m 2, a búvóterekre 0,5 kn/m 2, a hóteher karakterisztikus értékét 1,25 kn/m 2, a szélterhet q b =0,25 kn/m 2 alapértékkel é a III. beépítettségi kategória vonatkozó c p(z) =0,595 kn/m 2 torlónyomással vettük figyelembe. Az erőtani számításoknál a szerkezeti betonok minőségét C20/25, a betonacélok minőségét B500B definiáltuk. A teherhordó falazatok építésénél minimálisan Hf30 minőségű falazó habarcsot kell használni. A beépítendő faanyagok számításba vett szilárdsági osztálya C24 (F56) 1. felhasználási osztály. Az engedélyezési tervben meghatározott szerkezetek részletes méretezését a kiviteli terv készítése során kell elvégezni. A tervezett teherhordó szerkezetek (alapozás, monolit vasbeton szerkezetek, faszerkezetek, rögzítések) építését csak tartószerkezeti kiviteli tervek alapján szabad végezni! 4./ Összefoglalás, javaslatok: Az erőtani számítások alapján megállapítható, hogy a tervezett épület terheit a meglévő és tervezett szerkezetek képesek viselni. A tervezett tartószerkezetek a vonatkozó szabványoknak és hatályos rendeleteknek megfelelnek.

7 4 A tervezett szerkezetek kellő merevséget biztosítanak az épületnek. A kialakított szerkezetek együttdolgozóvá teszik az épület szerkezeteit, ebből kifolyólag egy épületrészen belül süllyedéskülönbségek nem várhatóak. Az irattárak pontos terhelhetőségét a kiviteli tervek során kell meghatározni. Az előméretezés során elvégzett számítások alapján 2,0~4,0 kn/m 2 értékű terhelhetőséget látunk reálisnak. A kivitelezés során a vonatkozó szabványokat, előírásokat, technológiai utasításokat és a munkavédelmi szabályokat külön tervezői intézkedés nélkül is maradéktalanul be kell tartani. Különös gondot kell fordítani a munkagödrök földkiemelésekor a földtömegek megtámasztására, a szomszédos ingatlanok védelmére. A kivitelezés során a statikus tervtől történő eltérés, vagy bármely olyan körülmény felmerülése esetén, ami a tervezéskor nem volt ismert és az építmény szerkezetét érinti a statikus tervezőt haladéktalanul értesíteni kell. A teherhordó szerkezetek kivitelezése csak tartószerkezeti kiviteli terv alapján végezhető. Bocska, április 26. Kocsis Péter statikus tervező T-k
