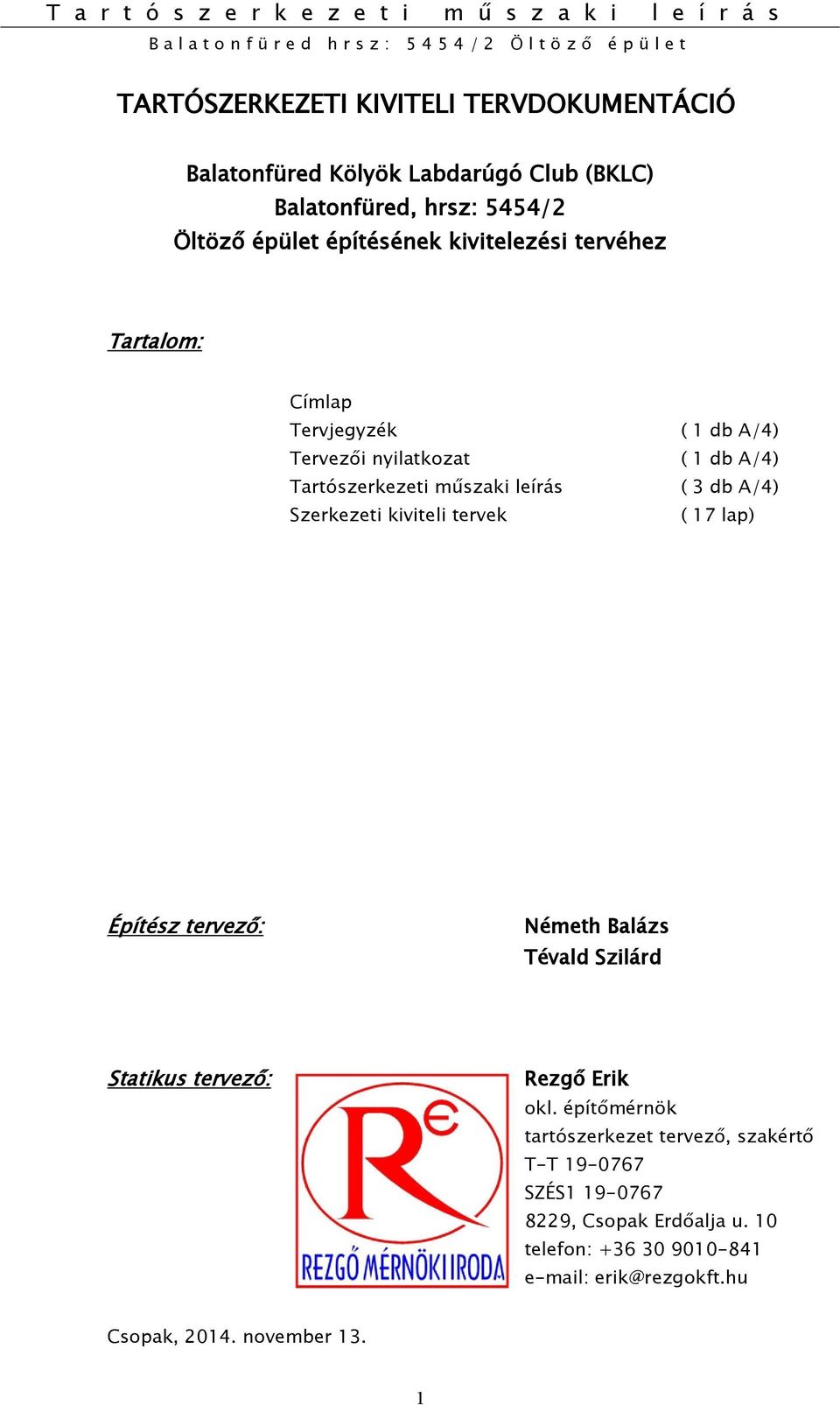

1 TARTÓSZERKEZETI KIVITELI TERVDOKUMENTÁCIÓ Tartalom: Címlap Tervjegyzék Tervezői nyilatkozat Tartószerkezeti műszaki leírás Szerkezeti kiviteli tervek ( 1 db A/4) ( 1 db A/4) ( 3 db A/4) ( 17 lap) Építész tervező: Németh Balázs Tévald Szilárd Statikus tervező: Rezgő Erik okl. építőmérnök tartószerkezet tervező, szakértő T-T SZÉS , Csopak Erdőalja u. 10 telefon: erik@rezgokft.hu Csopak, november 13. 1

Balázs Tévald Szilárd Statikus tervező: Rezgő Erik okl.

2 TARTÓSZERKEZETI KIVITELI TERVDOKUMENTÁCIÓ TERVJEGYZÉK 1. Öltöző alapozási terve m = 1:50 S 1 2. Öltöző alapozási részletek m = 1:25, 1:10 S 2 3. Öltöző vb és acél szerkezeteinek zsaluzási terve m = 1:50, 1:10 S 3 4. Öltöző metszete m = 1:50 S 4 5. Öltöző vasbeton koszorúinak tervei (3 lap) m = 1:25 S 5 6. Öltöző vasbeton pilléreinek tervei m = 1:25 S 6 7. Öltöző acél szerkezetek tervei m = 1:25 S 7 8. Öltöző acél szelemenek tervei (4 lap) m = 1:25 S 8 9. Vizesblokk alapozási terve m = 1:50, 1:25 S Vizesblokk zsaluzási terve m = 1:50 S Vizesblokk koszorúk tervei m = 1:25 S Vizesblokk acélszerkezetek tervei m = 1:25, 1:10 S 12 2

Öltöző vasbeton pilléreinek tervei m = 1:25 S 6 7. Öltöző acél szerkezetek tervei m = 1:25 S 7 8. Öltöző acél szelemenek tervei (4 lap) m = 1:25 S 8 9.

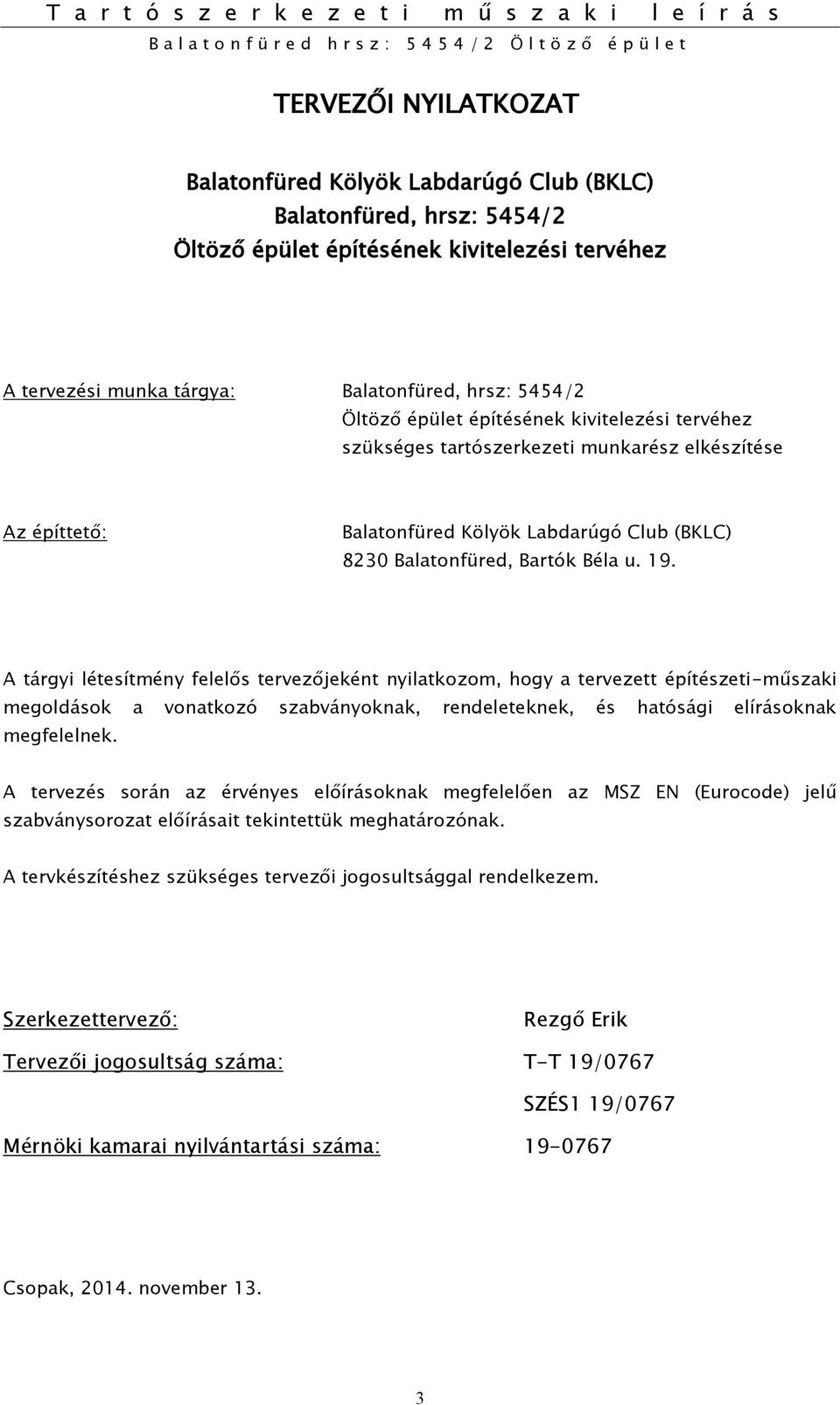

3 TERVEZŐI NYILATKOZAT A tervezési munka tárgya: szükséges tartószerkezeti munkarész elkészítése Az építtető: 8230 Balatonfüred, Bartók Béla u. 19. A tárgyi létesítmény felelős tervezőjeként nyilatkozom, hogy a tervezett építészeti-műszaki megoldások a vonatkozó szabványoknak, rendeleteknek, és hatósági elírásoknak megfelelnek. A tervezés során az érvényes előírásoknak megfelelően az MSZ EN (Eurocode) jelű szabványsorozat előírásait tekintettük meghatározónak. A tervkészítéshez szükséges tervezői jogosultsággal rendelkezem. Szerkezettervező: Rezgő Erik Tervezői jogosultság száma: T-T 19/0767 SZÉS1 19/0767 Mérnöki kamarai nyilvántartási száma: Csopak, november 13. 3

megfelelnek. A tervezés során az érvényes előírásoknak megfelelően az MSZ EN (Eurocode) jelű szabványsorozat előírásait tekintettük meghatározónak.

4 TARTÓSZERKEZETI MŰSZAKI LEÍRÁS 1, Általános ismertetés A tervezett öltöző épület mintegy 10,35 x 25,75 m befoglaló alapterületű, földszintes félnyereg tetős. A mosdó 4,45 x 4,90 m befoglaló alapterületű, földszintes félnyereg tetős kialakítású. Az épület vasbeton koszorúkkal, pillérekkel merevített vázkerámia kézi falazóblokkból falazott teherhordó falakkal, acél szelemenezéssel és szendvicspanel tető héjazattal épül. 2, Függőleges teherhordó szerkezetek A földszinti külső teherhordó falak 30 cm vastagságú vázkerámia kézi falazóblokkból készülnek. A belső teherhordó falak 25 ill. 30 cm vastagságú vázkerámia kézi falazóblokkból készülnek. A fedett terasz külső pillérei 100x100x5-ös acél oszlopok lesznek alul-felül befogott statikai modellel. Az oszlopok felett szintén 100x100x5-ös acél szelvény fog elfutni az épület vasbeton koszorújáig. A déli homlokzat kivételével a nyílások felett előregyártott áthidaló elemek (Porotherm elemmagas, Porotherm A12, Leier MDA, MDE) lesznek beépítve. Az áthidalók statikai modellje kéttámaszú tartó. A nagyobb nyílások felett monolit vasbeton kiváltók készülnek, célszerűen a koszorúval egybe vasalva. A falak tetején sarokmerev vasbeton koszorúrendszer fut körben. Körben +3,24- +3,31-es felső síkkal készül egy koszorú minden falon. A harántfalakat lezáró ferde koszorúkba lesz bebetonozva egy-egy acéllemez amire fel lesz hegesztve egy-egy U60x40x3-as szelemenbak a tetőszelemenek fogadására. A +3,31-es szinten futó koszorúból a falcsatlakozásoknál felálló vasbeton pillérekkel lesz az alsó és a felső koszorú összefogva. Ily módon lesz a koszorúrendszer összefüggő. Az épületek térbeli merevségét a falazott falak sokasága, a vasbeton pillérek és, valamint a koszorúk tárcsamerevsége biztosítja. Betonminőség: Betonacél minőség 6: Betonacél minőség 8-tól: Szerkezeti acél minőség: Kötőelemek acél szerkezetbe: Hegesztési varratok: C20/25-XC1 B240 B500 S235JRG2 8.8 minőség, horganyzott, v a=1,0v min 4

Az épület vasbeton koszorúkkal, pillérekkel merevített vázkerámia kézi falazóblokkból falazott teherhordó falakkal, acél szelemenezéssel és szendvicspanel tető héjazattal épül.

5 Falazóblokk minőség 30-as falban: f b=10 N/mm 2 Falazóblokk minőség 25-ös falban: f b=10 N/mm 2 Tömör km tégla minőség: f b=15 N/mm 2 Falazóhabarcs minőség: f m=5 N/mm 2 γ m: 2,2 Megfelelő korrózió és tűzvédelemről (tűzgátló mázolás) gondoskodni kell! 3, Tetőszerkezet A tetősíkban Z200x2,50 mm-es és Z200x2,00mm-es tűzihorganyzott nagyszilárdságú szelemenek lesznek beépítve. A szelemenek statikai modellje általában folytatólagos többtámaszú tartó, a támaszköz 10 ill. 20 %-át túlnyúló átfedésekkel. A szelemeneke az épületekben általában maximálisan 1,43 m-ként lesznek kiosztva, de a 4,60, 5,50 és a 6,75 m falközű részen a szelemenezés meg lesz felezve, tehát ott maximálisan 72 cm lesz a szelemenek kiosztása. Ezen sűrítő szelemenek statikai modellje csak kéttámaszú tartó. Így a szelemenezés tűzgátló mázolás nélkül képes 15 percig ellenállni a tűznek. A vizesblokkon a szelemenek maximálisan 1,47m-ként kiosztott Lindab Z200x2,50mm-es kéttámaszú kialakítású lesz. A szelemenek a koszorúkba bebetonozott acéllemezekhez lehegesztett U60x40x3-as szelemenbakokkal lesznek rögzítve. A szelemenezésre kerül a 12 cm vastagságú szendvicspanel burkolat. Szerkezeti tűzi horganyzott szelemenekbe: Szerkezeti acélminőség általában: Kötőelemek acél szerkezetbe: Hegesztési varratok: S350GD S235JRG2 8.8 minőség, horganyzott, v a=1,0v min 4, Alapozás A bővített talajvizsgálati jelentést Dr. Wágner Antal készítette október 22.-én. Az alapozásra alkalmas talaj a barna- szürke agyagos hordalék lesz (σ a=300 kn/m 2 ). Az épület alapozása hagyományos sávalapozással készül. A sávalapok teteje talpgerenda szerűen vasalt lesz. A sávalapok szélessége, mélysége az igénybevételek függvényében változni fog. Az alapok felett egy sor az alapozásból kitüskézett zsalukő lábazat készül, amelyre fekszik a 12 cm vasalt aljzat. Betonminőség alaptestekben általában: Betonminőség lábazati falakban: Betonminőség vasalt aljzatban: Betonminőség lábazati pillérekben: Betonacél minőség 6: Betonacél minőség 8-tól: C16/20-X0v(H) C20/25-XC1 C20/25-XC1 C30/37-XC3-XF1 B240 B500 5

A szelemenek statikai modellje általában folytatólagos többtámaszú tartó, a támaszköz 10 ill. 20 %-át túlnyúló átfedésekkel.

6 5, Ált előírások Kivitelezés csak arra jogosul műszaki vezető felügyelete mellett a részletes szerkezeti kiviteli tervek alapján a csatlakozó szakági tervek figyelembevételével folytatható. Az egyes építési rendszerek előírásai külön tervezői utasítás nélkül is betartandóak! A tervben szereplő anyagok, anyagminőségek, szerkezeti megoldások csak tervezői hozzájárulás alapján módosíthatók. Kivitelezés során a vonatkozó balesetvédelmi rendszabályok külön tervezői utasítás nélkül is betartandók. Csopak, november 13. Rezgő Erik okl. építőmérnök tartószerkezet tervező, szakértő T-T SZÉS , Csopak Erdőalja u. 10 6

A tervben szereplő anyagok, anyagminőségek, szerkezeti megoldások csak tervezői hozzájárulás alapján módosíthatók.
