KIVITELEZÉSI TERVDOKUMENTÁCIÓ a 8230 Balatonfüred, 5454/2 ingatlanon új öltözőépület építéséhez

Átírás

1 01. CÍMLAP MEGRENDELŐ: Balatoni Kölyök Labdarúgó Club (BKLC) 8230 Balatonfüred, Bartók Béla u. 19. KIVITELEZÉSI TERVDOKUMENTÁCIÓ a 8230 Balatonfüred, 5454/2 ingatlanon új öltözőépület építéséhez TERVEZŐ: Építészet: NÉMETH BALÁZS okl. építészmérnök; DDÉK E TÉVALD SZILÁRD okl. építészmérnök Tartószerkezet: REZGŐ ERIK okl. építőmérnök T-T ; SZÉS Épületgépészet: FÜLÖP BÉLA okl. épületgépész mérnök G Épületvillamosítás: CSÓKA SÁNDOR okl. villamos ü. mérnök VT , VVT/0036 Tűzvédelem: RÓZSA SÁNDOR tűzvédelmi szakértő 19/0756 Geotechnika: Dr. WÁGNER ANTAL talajmechanikai és mérnökgeológiai szakértő 07/0533 SZGT 1-3. Balatonfüred, november

2 ALÁÍRÓ LAP a 8230 Balatonfüred, 5454/2 ingatlanon új öltözőépület építéséhez MEGRENDELŐ: Balatoni Kölyök Labdarúgó Club (BKLC) 8230 Balatonfüred, Bartók Béla u. 19. (meghatalmazott: Németh Balázs) TERVEZŐ: NÉMETH BALÁZS okl. építészmérnök TÉVALD SZILÁRD okl. építészmérnök REZGŐ ERIK okl. építőmérnök FÜLÖP BÉLA okl. épületgépész mérnök CSÓKA SÁNDOR okl. villamos ü. mérnök RÓZSA SÁNDOR tűzvédelmi szakértő Dr. WÁGNER ANTAL talajmechanikai és mérnökgeológiai szakértő

3 02. TARTALOMJEGYZÉK a 8230 Balatonfüred, 5454/2 ingatlanon új öltözőépület építéséhez 01. CÍMLAP 02. TARTALOMJEGYZÉK 03. TERVEZÉSI PROGRAM 04. ÉPÍTMÉNYÉRTÉK SZÁMÍTÁS 05. ÉPÍTÉSZETI MŰSZAKILEÍRÁS 06. RÉTEGRENDEK 07. TŰZVÉDELMI MŰSZAKI LEÍRÁS 08. TALAJMECHANIKAI SZAKVÉLEMÉNY 09. HELYISÉGLISTA 10. FOTÓK A HELYSZÍNRŐL 11. LÁTVÁNYTERVEK 12. ÁRAZATLAN KÖLTSÉGVETÉS -épület -eszközök -kerítés -környezetrendezés -parkoló 13. HOMLOKZATI NYÍLÁSZÁRÓ KONSZIGNÁCIÓ 14. BELSŐ AJTÓ KONSZIGNÁCIÓ 15. VIZESBLOKKFAL KONSZIGNÁCIÓ TERVLAPOK 1. HELYSZÍNRAJZ M=1:1000 E-1 2. FÖLDSZINTI ALAPRAJZ M=1:50 E-2 3. ÁLMENNYEZET TERVE M=1:50 E-3 4. A-A és B-B METSZET M=1:50 E-4 5. C-C METSZET M=1:50 E-5 6. HOMLOKZATOK I. M=1:50 E-6 7. HOMLOKZATOK II. M=1:50 E-7 8. HOMLOKZATOK IV. M=1:50 E-8 9. HOMLOKZATOK V. M=1:50 E PARKOLÓ RÉSZLETTEV M=1:25 E TŰZVÉDELMI ALAPRAJZ M=LN (E-2) -TARTÓSZERKEZETI FEJEZET -ÉPÜLETGÉPÉSZETI FEJEZET -ÉPÜLETVILLAMOSÍTÁSI FEJEZET

4 03. TERVEZÉSI PROGRAM a 8230 Balatonfüred, 5454/2 ingatlanon új öltözőépület építéséhez TERVEZÉSI PROGRAM: Helyszín: A város központjától keleti irányban, az Arácsi városrészen található a tervezési terület. A telek övezeti besorolása Ksz-2, azaz különleges-szabadidő központok, szabadidőpark övezete, amely lehetővé teszi sportolást kiszolgáló épület építését. Az ingatlanon meglévő épület: A meglévő, fa szerkezetű és betonozott terasszal ellátott épület elbontásra kerül. Az épület bontása a 312/2012. (XI. 8.) Korm. rendelet 2. melléklete alapján bontási engedély és bontás tudomásulvétele nélkül végezhető. Megrendelői igény: A Balatoni Kölyök Labdarúgó Club (BKLC) 2008 nyarán alakult, gyerekeket és a labdarúgást kedvelő szakemberek, vállalkozók és önkéntesek kezdeményezésére. Az egyesület legfontosabb céljai a következők: - a labdarúgás sportág széles körű népszerűsítése, tömegbázisának bővítése; - a helyi és környéki utánpótlás-nevelés biztosítása, a Balatonfüreden és körzetében élő tehetségegek kiválasztása; - hasznos szabadidős tevékenység biztosítása a Balatonfüred és környéki 6-14 éves gyerekek számára, szervezett körülmények között; - versenyzési lehetőség biztosítása a fiatalok számára; - prevenció: a fiatalok távol tartása a különböző devianciáktól (alkohol- és kábítószerfogyasztás, dohányzás, bűnözés), egészséges életmódra való nevelés; - közösségfejlesztés: az egyesület létrehozásával, foglalkozásaikkal a cél nemcsak a gyerekek alapvető közösségszükségeltének kielégítése, hanem a fiatalok együttműködési készségeinek, felelősségvállalásának, csoportszolidaritásának, egészséges versenyszellemének fejlesztése a labdarúgáson keresztül. A BKLC hitvallása, hogy az amatőr jellegű, helyi szintű gyermeklabdarúgást mindenki számára egyenlően hozzáférhetővé szükséges tenni. A BKLC képességeinek és választásának megfelelő lehetőséget kíván teremteni minden olyan balatonfüredi és környékbeli általános iskolás és óvodás számára, akik a labdarúgást választják. A polarizálódó, személytelenebbé váló társadalmi folyamatok miatt a közösségiesség egyre inkább háttérbe szorul napjainkban. Eltűnnek, visszaszorulnak, meglazultak a stabil világképet, normákat és értékeket közvetítő közösségek. A fiatalok szocializációjában az elsődleges közegek szerepét egyre inkább átveszik a tömegtársadalom szereplői. A Balatoni Kölyök Labdarúgó Club (BKLC) egy olyan alulról építkező kezdeményezés, amely több akar lenni, mint egy hagyományos sportklub, tudatos, reális problémákra reagáló közösségfejlesztő küldetést is meg szeretne valósítani. A közösségfejlesztés számukra a közösség által vezetett tudatos tevékenységet jelöli, amelyben a meghatározó szerep a csoport tagjaié. Az általuk elképzelt közösségfejlesztés főszereplői a velük együtt dolgozó gyerekek, a fő feladatuk az ő képessé tételük, közösségi kezdeményező- és cselekvőképességük előmozdítása. E folyamatokban kulcsszerepet kap a

5 kisközösség, amit a klub életre kíván hívni. A közösségfejlesztés mellett a gyerekek társadalmi integrációját is elősegíti. A club jelenleg nem rendelkezik saját központtal. Tervezési program egy öltözőépület megvalósításáról szól, amely 56 gyermek együttes öltözését és kulturált körülmények közötti tisztálkodását biztosítja. Tömegformálás: Az épületet egyszerű téglalap alaprajzú főépületből és kisebb léptékű szurkolói wc-blokkból áll, amelyet napvitorlák kötnek össze. Az épületek félnyeregtető fedést kapnak, a tető a pályák felé lejt. Az öltözői blokk előtt a tető túlnyúlása alatt, oszlopokkal alátámasztott fedett közlekedő tervezett. Felület: Az épületek fehér vakolt felületet kapnak, kék színű díszítésekkel. A tetőzet antracit színű szendvicspanel szerkezet. A nyílászárók alumínium színű műanyag szerkezetek, hőszigetelő üvegezéssel. Funkció: Az épületet úgy alakítottuk ki, hogy az öltözőblokkok különüljenek el egymástól, de közös folyosóról legyenek megközelíthetőek, úgy, mint a szertár és a gépészeti-mosókonyha helyiség. A második bejáraton a klubhelyiség, játékvezetői/edző szoba és iroda/orvosi szoba érhető el. A klubhelyiség keleti oldalán napvitorlával fedett, teraszt alakítunk ki. Külön épületbe kerül wc-blokk, a gyerekeket kísérők részére, női, akadálymentes, és férfi felosztással. Az akadálymentes blokkba pelenkázó is tervezett.

6 04. ÉPÍTMÉNYÉRTÉK SZÁMÍTÁS a 8230 Balatonfüred, 5454/2 ingatlanon új öltözőépület építéséhez ÉPÍTMÉNYÉRTÉK SZÁMÍTÁS: Épület alapterülete: 288,3 m 2 Ép. Rend bírság mértéke m 2 -kent: 120eFt Építményérték: épület alapterülete x bírság m 2 -re vetített mértéke= 288,3 m 2 x 120eFt/m 2 = Ft

7 05. ÉPÍTÉSZETI MŰSZAKI LEÍRÁS a 8230 Balatonfüred, 5454/2 ingatlanon új öltözőépület építéséhez FELTÁRÁS, MEGKÖZELÍTHETŐSÉG: Az ingatlan a 5455hrsz-ú útról személy- és gépjármű forgalom számára egyaránt megközelíthető. Az ingatlan meglévő közútcsatlakozással rendelkezik. A tervezett épület megközelítése kerekesszékkel és gyermekkocsival is lehetséges. Becsült forgalom: alapján nem jelenetős A tervezett létesítmény megvalósítását követően a tervezéssel érintett útszakasz várható nagysága 40J/n. Közútcsatlakozás: Jelenleg szilárd burkolat nélküli földút található az ingatlan nyugati oldalán. A tervezett közútcsatlakozás a tervezett úttal süllyesztett szegélyezéssel és betonozással történik. (Beruházó külön eljárás keretében készítteti el a szilárd burkolatú utat és kiegészítő elemeit.) Méretezés: Parkoló méretek: 250cm széles, 600cm hosszú Akadálymentes parkoló: 350cm széles, 600cm hosszú. A jelenlegi burkolat nélküli úttal párhuzamosan Leier K szegélysor készül beton alapra és megtámasztással, beton hézagolással. A parkoló felületeket (útra merőleges) szürke színű Leier Quartz süllyesztett útszegélykő, választja el, amely egyben a meghatározza a parkoló terület nagyságát. A parkolósáv hátsó oldalára szürke színű Leier Quartz kiemelt útszegélykő tervezett. A parkolók felülete az út felé lejt, a csapadékvíz elevezetést az útépítéssel együtt kell megoldani, külön eljárás keretében. A parkoló rétegrendje a 11. Rétegrendek fejezetben látható. Hirdetési vagy reklámcélú épület: Nem tervezett Forgalomtechnika: A parkolás merőleges rendszerű, akadálymentes parkolót a bejárathoz legközelebb eső helyen jelöltünk ki. A tervezett útcsatlakozások forgalombiztonságát szolgáló forgalomtechnikai jelzésrendszere: -A közúton közlekedők elsőbbséget élveznek az ingatlanról kihajtókkal szemben. -KRESZ táblák mérteti veszélyt jelző táblák: 750mm tilalmi táblák: 600mm a táblák és tartóoszlopok anyaga: alumínium. A akadálymentesített parkolót Plastiroute UWS festéssel kell jelölni. PARKOLÓMÉRLEG SZÁMÍTÁS: Személygépkocsi elhelyezése: Oték 42 (8) alapján: sportolás, strandolás célját szolgáló önálló rendeltetési egységek minden 5 férőhelye után, lelátóval rendelkező, fedetlen vagy részben fedett sportlétesítmény minden megkezdett 15 férőhelye után. Öltözőépület férőhelyszáma: 56fő, azaz szükséges 11,2db parkoló Bírói/edzői öltöző férőhelyszáma: 6fő, azaz szükséges 1,2db parkoló

8 Iroda férőhelyszáma: 2fő, azaz szükséges 0,4db parkoló Összes szükséges parkoló: 13db parkoló Tervezett 17db parkoló+1db akadálymentes parkoló. (nem közforgalmi) Kerékpár elhelyezése: Sportolás, strand célját szolgáló egység Minden megkezdett 20 férőhelye után 2 db Öltözőépület férőhelyszáma: 68 fő, azaz szükséges 4db kerékpártároló Tervezett kerékpártárolók száma: 8db JELLEMZŐ MŰSZAKI ADATOK: Övezeti besorolás: Különleges-szabadidő központok, szabadidőpark övezete (Ksz-2) (max 10% beépítés; max 4,50m építménymagasság; max 40% zöldfelület) Ingatlan: Balatonfüred, Arács városrész, 5454/2hrsz Ingatlan területe: m 2 Kiindulási magasság: Meglévő betonterasz szintje: 139,15Bmf; Tervezett épület padlószintje: 138,80Bmf=+-0,00 Bruttó beépítettség: öltözőépület: 222,74m 2 fedett közlekedő: 43,77m 2 szurkolói vizesblokk: 21,79m 2 Összesen: 288,3 m 2 (2,76%)<10% megfelel Gerincmagasság: (attika magasság) +5,69; +4,54 Járdavonal: -0,02; Építménymagasság: 4,50m <4,50m; megfelel Zöldterület: biológiailag inaktív felületek: élőfüves pálya mellett és épületek körüli járda: 364,00 m 2 parkolók: 276,00 m 2 műfüves pálya körüli járda: 448,00 m 2 épületek: 244,53 m 2 összes burkolat felület: 1332,53m 2 Zöldfelület=13887 m ,53 m 2 = ,47 m2 ; 90,40% >40% megfelel Közművek: elektromos áram, ivóvíz, szennyvízcsatorna, gáz rákötések műszakilag megoldhatók. A közműcsatlakozások kiépítését a Beruházó külön eljárás keretében valósítja meg. TEREPKIALAKÍTÁS: Az épület elhelyezéséhez engedélyhez kötött tereprendezési munkák nem tervezettek.

9 SZERKEZETEK: A tervezett öltözőépület, mintegy 25,75 x 8,65+1,70 m befoglaló alapterületű, a szurkolói wcblokk mintegy 4,90 x 4,45 m befoglaló alapterületű egyszerű alaprajzú, földszintes épületek, enyhe hajlású, félnyereg tetőlefedéssel. Alapozás: Az épület alápincézetlen. Az épület alapjai statikai terv szerint készülő vasbeton szerkezetek, sávalapok alkalmazásával. Lábazat: Beton, Leier 30 zsalukőből készülő lábazati fal, beton kiöntéssel, vasalattal. A lábazat látszó oldala ragasztott hőszigeteléssel szigetelt. Földalatti kialakításnál víz- és hőszigeteléssel, valamint szigetelés védelemmel lesz ellátva. Külső teherhordó szerkezetek: 30cm vtg. Leier N+F téglafalazat készül a kivitelezési és alkalmazástechnikai előírások betartása mellett. Belső teherhordó szerkezetek: 25cm és 30cm Leier N+F téglafalazat készül a kivitelezési és alkalmazástechnikai előírások betartása mellett. Áthidalók és koszorúk: Előre gyártott kéregzsalus és elem magas áthidalók kerülnek elhelyezésre technológiai utasítás szerint kivitelezve. Az épületet a főfalak tetején (vízszintes és ferde) koszorú fogja össze. (statikai tervben részletezve) Födémszerkezet: Nem készül födémszerkezet. Tetőfedés: Az épület harántfalaira készülő ferde vasbeton koszorúkra 200mm magas Z szelemensor kerül, amely a hőszigetelt, Kingspan KS RW nano 12cm, pirhab töltésű szendvicspanel tetőelemeket fogadja. A tetőzet a főépület elé túlnyújtásra kerül, amelyet acél szerkezetű oszlopok és szelemen tart. Tetőpanel színe: Antracit. A bádogos kiegészítő szerkezetek színazonos műanyag bevonatos, festett acéllemezből készülnek. Az attika bádog és falfedés fehér színben készül. A tető készítésénél Kingspan rendszerkomponens elemek használata kötelező. Bádogos szerkezetek: Kingspan rendszerkomponens elemek alkalmazásával: attika- és falszegélyek fehér színű fémlemezből készülnek. Az ereszcsatornák, lefolyók és szegélyek a tető színével azonos színű (antracit) szerkezetek. Csapadékvíz elvezetés: A tetőről lefolyó csapadékvíz a patakba kerül bevezetésre. Kémények: Nem készül épített kémény. A gázkazán égéstermék elvezetője magasság, anyag és keresztmetszet tekintetében kielégíti a vonatkozó előírásokat, szakszerűségi követelményeknek megfelel. (épületgépészeti tervfejezet) Válaszfalak: Leier kerámia válaszfalelem N+F 10cm vastagságban, kétoldali vakolattal. A válaszfal áthidalása 10cm vastag égetett agyag-kerámia köpenyes nyílásáthidaló 10 kerámia burkolatú nyílásáthidalóval készül. Nyílászárók: Alumínium színű, műanyag szerkezetű, 5 légkamrás homlokzati nyílászárók, 2rtg-ű mm, hőszigetelő üvegezéssel. A vizes helyiségek ablakai katedrál üvegezést (gríz) kapnak. A homlokzati ablakok párkánya külső oldalon tüzihorganyzott acél + műanyag bevonat, 0,5 mm vtg lemezből ezüstszürke színben (RAL 9006), a belső oldalon tömör műanyag, fehér színben. A szertár külső tér felőli bejárata szekcionált garázskapu, ezüst színben.

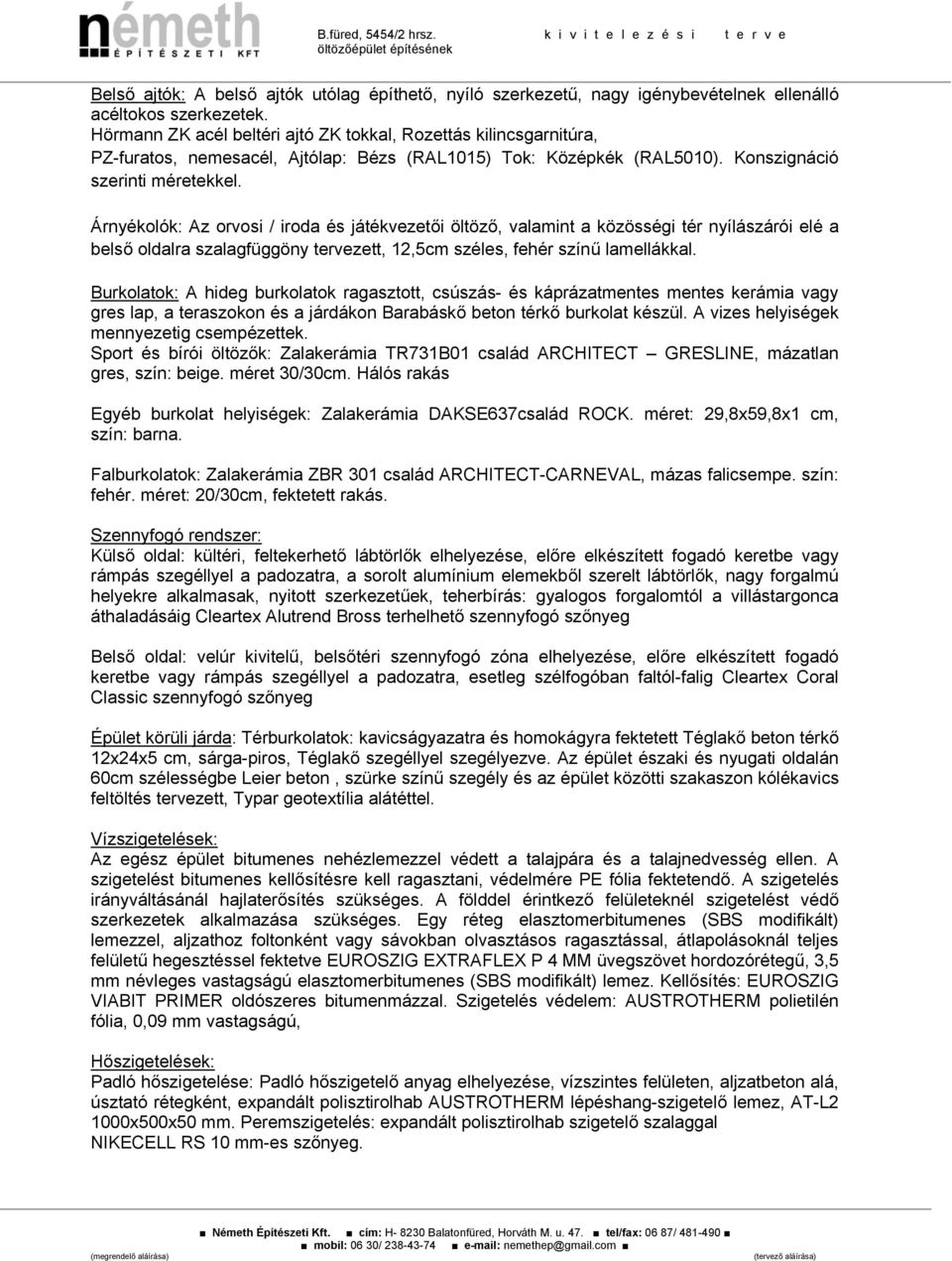

10 Belső ajtók: A belső ajtók utólag építhető, nyíló szerkezetű, nagy igénybevételnek ellenálló acéltokos szerkezetek. Hörmann ZK acél beltéri ajtó ZK tokkal, Rozettás kilincsgarnitúra, PZ-furatos, nemesacél, Ajtólap: Bézs (RAL1015) Tok: Középkék (RAL5010). Konszignáció szerinti méretekkel. Árnyékolók: Az orvosi / iroda és játékvezetői öltöző, valamint a közösségi tér nyílászárói elé a belső oldalra szalagfüggöny tervezett, 12,5cm széles, fehér színű lamellákkal. Burkolatok: A hideg burkolatok ragasztott, csúszás- és káprázatmentes mentes kerámia vagy gres lap, a teraszokon és a járdákon Barabáskő beton térkő burkolat készül. A vizes helyiségek mennyezetig csempézettek. Sport és bírói öltözők: Zalakerámia TR731B01 család ARCHITECT GRESLINE, mázatlan gres, szín: beige. méret 30/30cm. Hálós rakás Egyéb burkolat helyiségek: Zalakerámia DAKSE637család ROCK. méret: 29,8x59,8x1 cm, szín: barna. Falburkolatok: Zalakerámia ZBR 301 család ARCHITECT-CARNEVAL, mázas falicsempe. szín: fehér. méret: 20/30cm, fektetett rakás. Szennyfogó rendszer: Külső oldal: kültéri, feltekerhető lábtörlők elhelyezése, előre elkészített fogadó keretbe vagy rámpás szegéllyel a padozatra, a sorolt alumínium elemekből szerelt lábtörlők, nagy forgalmú helyekre alkalmasak, nyitott szerkezetűek, teherbírás: gyalogos forgalomtól a villástargonca áthaladásáig Cleartex Alutrend Bross terhelhető szennyfogó szőnyeg Belső oldal: velúr kivitelű, belsőtéri szennyfogó zóna elhelyezése, előre elkészített fogadó keretbe vagy rámpás szegéllyel a padozatra, esetleg szélfogóban faltól-falig Cleartex Coral Classic szennyfogó szőnyeg Épület körüli járda: Térburkolatok: kavicságyazatra és homokágyra fektetett Téglakő beton térkő 12x24x5 cm, sárga-piros, Téglakő szegéllyel szegélyezve. Az épület északi és nyugati oldalán 60cm szélességbe Leier beton, szürke színű szegély és az épület közötti szakaszon kólékavics feltöltés tervezett, Typar geotextília alátéttel. Vízszigetelések: Az egész épület bitumenes nehézlemezzel védett a talajpára és a talajnedvesség ellen. A szigetelést bitumenes kellősítésre kell ragasztani, védelmére PE fólia fektetendő. A szigetelés irányváltásánál hajlaterősítés szükséges. A földdel érintkező felületeknél szigetelést védő szerkezetek alkalmazása szükséges. Egy réteg elasztomerbitumenes (SBS modifikált) lemezzel, aljzathoz foltonként vagy sávokban olvasztásos ragasztással, átlapolásoknál teljes felületű hegesztéssel fektetve EUROSZIG EXTRAFLEX P 4 MM üvegszövet hordozórétegű, 3,5 mm névleges vastagságú elasztomerbitumenes (SBS modifikált) lemez. Kellősítés: EUROSZIG VIABIT PRIMER oldószeres bitumenmázzal. Szigetelés védelem: AUSTROTHERM polietilén fólia, 0,09 mm vastagságú, Hőszigetelések: Padló hőszigetelése: Padló hőszigetelő anyag elhelyezése, vízszintes felületen, aljzatbeton alá, úsztató rétegként, expandált polisztirolhab AUSTROTHERM lépéshang-szigetelő lemez, AT-L2 1000x500x50 mm. Peremszigetelés: expandált polisztirolhab szigetelő szalaggal NIKECELL RS 10 mm-es szőnyeg.

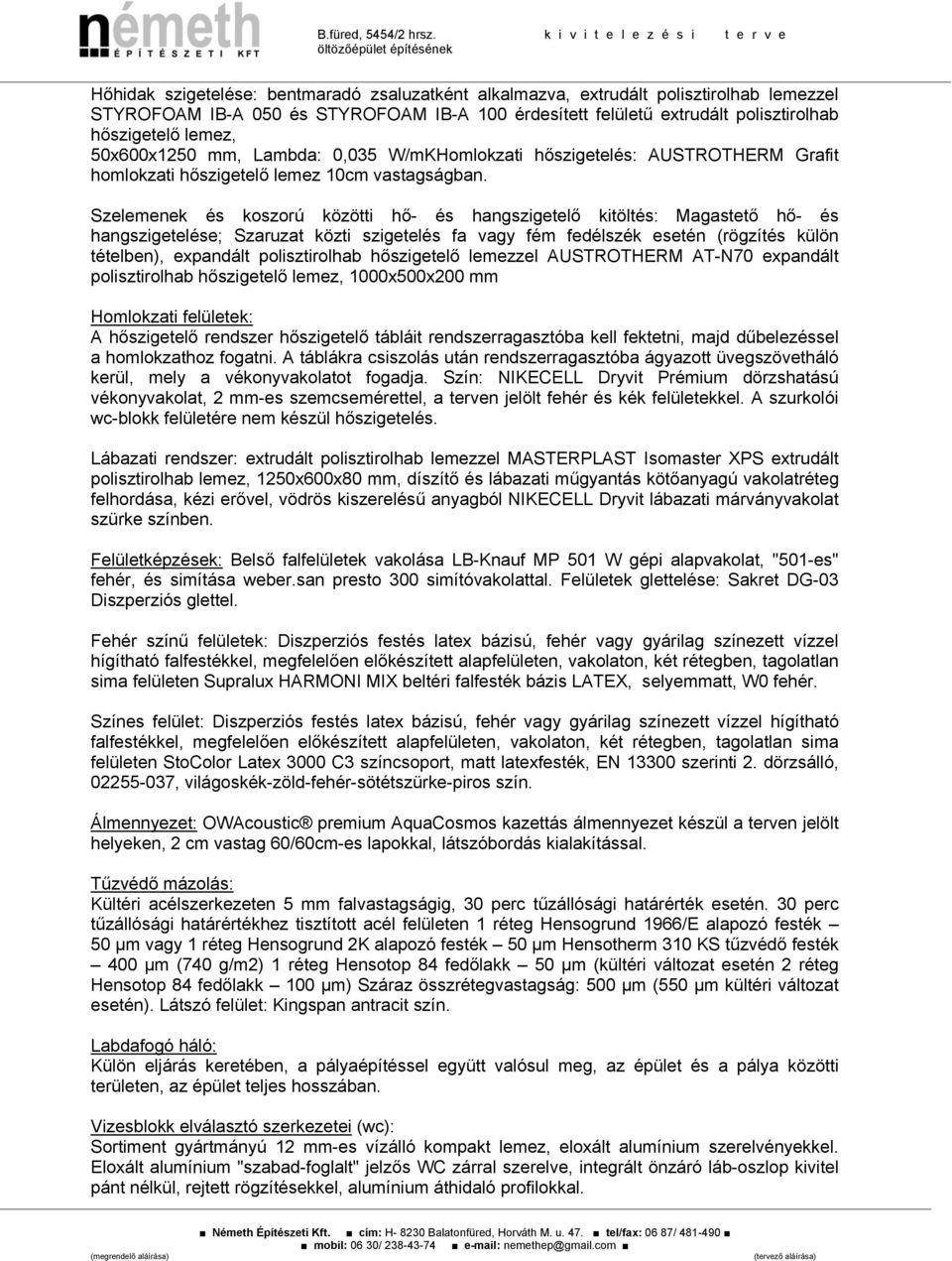

11 Hőhidak szigetelése: bentmaradó zsaluzatként alkalmazva, extrudált polisztirolhab lemezzel STYROFOAM IB-A 050 és STYROFOAM IB-A 100 érdesített felületű extrudált polisztirolhab hőszigetelő lemez, 50x600x1250 mm, Lambda: 0,035 W/mKHomlokzati hőszigetelés: AUSTROTHERM Grafit homlokzati hőszigetelő lemez 10cm vastagságban. Szelemenek és koszorú közötti hő- és hangszigetelő kitöltés: Magastető hő- és hangszigetelése; Szaruzat közti szigetelés fa vagy fém fedélszék esetén (rögzítés külön tételben), expandált polisztirolhab hőszigetelő lemezzel AUSTROTHERM AT-N70 expandált polisztirolhab hőszigetelő lemez, 1000x500x200 mm Homlokzati felületek: A hőszigetelő rendszer hőszigetelő tábláit rendszerragasztóba kell fektetni, majd dűbelezéssel a homlokzathoz fogatni. A táblákra csiszolás után rendszerragasztóba ágyazott üvegszövetháló kerül, mely a vékonyvakolatot fogadja. Szín: NIKECELL Dryvit Prémium dörzshatású vékonyvakolat, 2 mm-es szemcsemérettel, a terven jelölt fehér és kék felületekkel. A szurkolói wc-blokk felületére nem készül hőszigetelés. Lábazati rendszer: extrudált polisztirolhab lemezzel MASTERPLAST Isomaster XPS extrudált polisztirolhab lemez, 1250x600x80 mm, díszítő és lábazati műgyantás kötőanyagú vakolatréteg felhordása, kézi erővel, vödrös kiszerelésű anyagból NIKECELL Dryvit lábazati márványvakolat szürke színben. Felületképzések: Belső falfelületek vakolása LB-Knauf MP 501 W gépi alapvakolat, "501-es" fehér, és simítása weber.san presto 300 simítóvakolattal. Felületek glettelése: Sakret DG-03 Diszperziós glettel. Fehér színű felületek: Diszperziós festés latex bázisú, fehér vagy gyárilag színezett vízzel hígítható falfestékkel, megfelelően előkészített alapfelületen, vakolaton, két rétegben, tagolatlan sima felületen Supralux HARMONI MIX beltéri falfesték bázis LATEX, selyemmatt, W0 fehér. Színes felület: Diszperziós festés latex bázisú, fehér vagy gyárilag színezett vízzel hígítható falfestékkel, megfelelően előkészített alapfelületen, vakolaton, két rétegben, tagolatlan sima felületen StoColor Latex 3000 C3 színcsoport, matt latexfesték, EN szerinti 2. dörzsálló, , világoskék-zöld-fehér-sötétszürke-piros szín. Álmennyezet: OWAcoustic premium AquaCosmos kazettás álmennyezet készül a terven jelölt helyeken, 2 cm vastag 60/60cm-es lapokkal, látszóbordás kialakítással. Tűzvédő mázolás: Kültéri acélszerkezeten 5 mm falvastagságig, 30 perc tűzállósági határérték esetén. 30 perc tűzállósági határértékhez tisztított acél felületen 1 réteg Hensogrund 1966/E alapozó festék 50 µm vagy 1 réteg Hensogrund 2K alapozó festék 50 µm Hensotherm 310 KS tűzvédő festék 400 µm (740 g/m2) 1 réteg Hensotop 84 fedőlakk 50 µm (kültéri változat esetén 2 réteg Hensotop 84 fedőlakk 100 µm) Száraz összrétegvastagság: 500 µm (550 µm kültéri változat esetén). Látszó felület: Kingspan antracit szín. Labdafogó háló: Külön eljárás keretében, a pályaépítéssel együtt valósul meg, az épület és a pálya közötti területen, az épület teljes hosszában. Vizesblokk elválasztó szerkezetei (wc): Sortiment gyártmányú 12 mm-es vízálló kompakt lemez, eloxált alumínium szerelvényekkel. Eloxált alumínium "szabad-foglalt" jelzős WC zárral szerelve, integrált önzáró láb-oszlop kivitel pánt nélkül, rejtett rögzítésekkel, alumínium áthidaló profilokkal.

12 Öltöző szekrények: Sportpados öltözőszekrények beszerelése járatos méretű készre szerelt elemekből, biztonsági zárral (két kulccsal), acéllemezből, elektrosztatikus szinterezéssel/porszórással, kopoltyús szellőzéssel, rövid-hosszúajtós metalobox Project 4 SP hosszúajtós öltözőszekrény paddal, 3-4 ajtós, x x 50 cm. Ajtószín: 50% alap, halványszürke, 50% Ral 5015, váltakozva. Vízellátás: Hálózatfejlesztést követően az utcai hálózatról. Csatornázás: Hálózatfejlesztést követően szennyvízcsatorna hálózatba kötve. Melegvíz ellátás és fűtés: A fűtést és melegvíz készítést fali gázkazán biztosítja indirekt tárolóval kiegészítve, radiátor hőleadókkal, termosztát vezérléssel. A rendszer napkollektor fogadására alkalmas. A melegvíz előállításhoz a tetőszerkezetre napkollektorokat terveztünk. Elektromos ellátás: Meglévő utcai hálózatról földkábelen keresztül. Szellőzés: Természetes szellőzés ablakokon és szellőzőidomokon keresztül. KÖZEGÉSZSÉGÜGYI MŰSZAKI LEÍRÁS: A tervezett sportöltöző gyermekek kulturált öltözködését és tisztálkodását hivatott ellátni. Egy öltözőblokkban 28 gyermek részére alakítottunk ki önálló szekrényes-pados ruhatárolást. Az öltözőblokkok a folyosóról nyílnak, első traktusában 2 db wc és kézmosó kap helyet, ezt követi az öltözőblokk és a zuhanyzó. A zuhanyzótérben 3db tusoló és 2db 55/45cm-es mosdó tervezett. Az öltözőhelyiség burkolata csúszásmentes greszlap, a wc előtér és zuhanyzó padlóösszefolyóval ellátott. Az öltözőtér oldalfala vakolt és festett, a tusolóban és a wc előtérben az oldalfalak mennyezetig csempézettek. A helyiségek természetes szellőzése és megvilágítása ablakokon keresztül biztosított. A játékvezetők, illetve edzők részére tervezett öltöző kialakítása ugyanolyan igényű, mint a gyermeköltöző. A mosókonyhában sportruházat mosása és szárítása történik. Ebben a helyiségben szintén terveztünk padlóösszefolyót, az oldalfalak csempézettek. A gépészeti/mosókonyha helyiség zárt szekrényébe kerül a takarításhoz használandó eszközök és anyagok. A tiszta víz vétele és a szennyes víz kiöntése falikútba történik. Az épület a sportoló gyermekek és edzőik, valamint a klub személyzetének vizesblokk használatát biztosítja. A gyermekeket kísérő személyek részére a főépület keleti oldalán önálló vizesblokk készül, akadálymentes, női. férfi felosztással. Az ingatlanon keletkezett hulladékot tárolására 1db 100l-es edény szükséges, amely elhelyezése növénnyel takart lesz. A hulladék elszállításáról az erre jogosulttal köt szerződést a Megrendelő. MEGJEGYZÉS: A kivitelezés során minden szakmai, egészségvédő és balesetelhárító, tűzvédelmi óvórendszabályt be kell tartani. Az építés időszakában a felelős és szakszerű műszaki irányítás biztosítása kivitelezői feladat. Műszaki ellenőr biztosítása építtetői feladat. Kivitelezés során tervezői művezetés megrendelése szükséges. Jelen dokumentáció tervező szellemi terméke, amit törvény szavatol. Azon változtatni csak beleegyezésével és hatósági jóváhagyást követően szabad.

13 Kiviteli terv tervezési határa: épületkontúr +1,00m A kivitelezést csak jogerős építési engedély birtokában, esetleges kikötések betartásával és kivitelei tervek birtokában szabad megkezdeni. A terv által nem kezelt kérdésekben tervezői egyeztetés szükséges. Az építési anyagok és szerkezetek alkalmazástechnikai előírásai betartandók. A megrendelő a tervdokumentációt megismerte és megértette, azzal mindenben egyetért. A betervezett építőanyagok/építéstechnológia helyett más építőanyagok/építéstechnológia beépítését a tervezőkkel egyeztetni kell és jóváhagyásuk szükséges. A méretek a helyszínen ellenőrizendők. Csóka Sándor Fülöp Béla Németh Balázs Rezgő Erik Tévald Szilárd Dr. Wágner Antal villamos tervező épületgépész építész statikus építész geotechnikai tervező Balatonfüred, november 25.

14 06. RÉTEGRENDEK a 8230 Balatonfüred, 5454/2 ingatlanon új öltözőépület építéséhez 1. Kingspan KS 1000 RW nano hőszigetelt tetőpanel 12 cm "Z" acél szelemenek, ferdesíkú monolit vb. koszorúhoz rögzítve 20 cm Légrés változó 5. Téglakő beton térkő burkolat 5 cm Homokágyazat 3 cm Zuzalékágyazat 5 cm Tömörített kavicsterítés Trg95% 15 cm Tömörített talaj Trg95% 2. Kingspan KS 1000 RW nano hőszigetelt tetőpanel 12 cm "Z" acél szelemenek 20 cm 3. Rigips, függesztett acél tartóváz Rigips OWAcoustic premium AquaCosmos kazettás álmennyezet 2,0 cm 4. Greslap burkolat LB-Knauf Gres ragasztóval ragasztva 2,0cm LBKnauf AQUASTOP FLEX rugalmas kenhető szigetelés 1 rtg. LB-Knauf Nivoplus/Padlókiegy mm LB-Knauf Estrichground/Esztrichés önterülő alapozó Esztrichbeton 7 cm Austrotherm PE végtelenített techn. fólia 0,2 mm AUSTROTHERM lépéshangszigetelő lemez, AT-L2 5 cm Austrotherm PE fólia szigetelés védelem Bitumenes lemezszigetelés EUROSZIG EXTRAFLEX P 4 MM 1x4 mm Bitumenes kellősítés EUROSZIG VIABIT PRIMER oldószeres bitumenmáz Vasalt aljzatbeton 12 cm Kavicsterítés tömörítve Trg95% 15 cm Termett talaj Trg95% F1. LBKnauf STRUKTUROLA DEKOR vékonyvakolat, kapart 0,3 cm Austrotherm EPS Grafit hőszigetelés 10 cm Leier vázkerámia falazat N+F 30 cm Belső oldalfalvakolat 1,5 cm LB-Knauf Estrichground/Esztrichés önterülő alapozó BOTAMENT DF 9 kenhető szig. fólia Csempeburkolat LB-Knauf FLEX/Flex ragasztó, LB-Knauf Colorin flex fugázó F1*. LBKnauf STRUKTUROLA DEKOR vékonyvakolat, kapart 0,3 cm Austrotherm EPS Grafit hőszigetelés 10 cm Leier vázkerámia falazat N+F 30 cm Oldalfal vakolat 1,5 cm Glettelés Falfestés, Héra diszperziós falfestés F2. LB-Knauf Colorol díszítő és lábazati vakolat szürke színben 0,3cm LBKnauf SOCKELPUTZ lábazati vakolat 2,0 cm Üvegszövetháló Austrotherm XPS hőszigetelés 8 cm Leier 30 N+F vázkerámia fal 30 cm Austrotherm XPS hőszigetelés 5 cm

15 F3. Kőporos nemesvakolat 2 cm Homlokzati alapvakolat 2 cm Leier N+F vázkerámia falazat 30 cm Oldalfal vakolat 1,5 cm LB-Knauf Estrichground/Esztrichés önterülő alapozó BOTAMENT DF 9 kenhető szigetelő fólia Csempeburkolat LB-Knauf FLEX/Flex ragasztó, LB-Knauf Colorin flex fugázó F3*. Kőporos nemesvakolat 2 cm Homlokzati alapvakolat 2 cm Leier N+F vázkerámia falazat 30 cm Oldalfal vakolat 1,5 cm Glettelés Falfestés, Héra diszperziós falfestés F4. Austrotherm XPS hőszigetelés Zsalukő falazat Austrotherm XPS hőszigetelés 5 cm 30 cm 5 cm
