1 Csarnoktervezés a CPR előírásoknak megfelelően. Tervezési javaslatok és érdekességek a csarnokok felhasználási területei szerint. Raport László Frisomat Kft Ügyvezető igazgató

2 ÁLLÉKONYSÁG ÉS A MECHANIKAI SZILÁRDSÁG Fő teherhordó szerkezetek, keretállások, rácsos szerkezetek Acélminőség: S390GD + Z275 Folyáshatár: 390 N/mm2 Vastagság: 1,25 mm 5,00 mm Korrózióvédelem: tűzihorganyzás Bevonat mennyisége: 275 g/m2 Bevonat vastagsága: 20 mikron

Folyáshatár: 390 N/mm2 Vastagság: 1,25 mm 5,00 mm Korrózióvédelem:

3 DoP Teljesítmény nyilítkozat

4 DoP Teljesítmény nyilítkozat

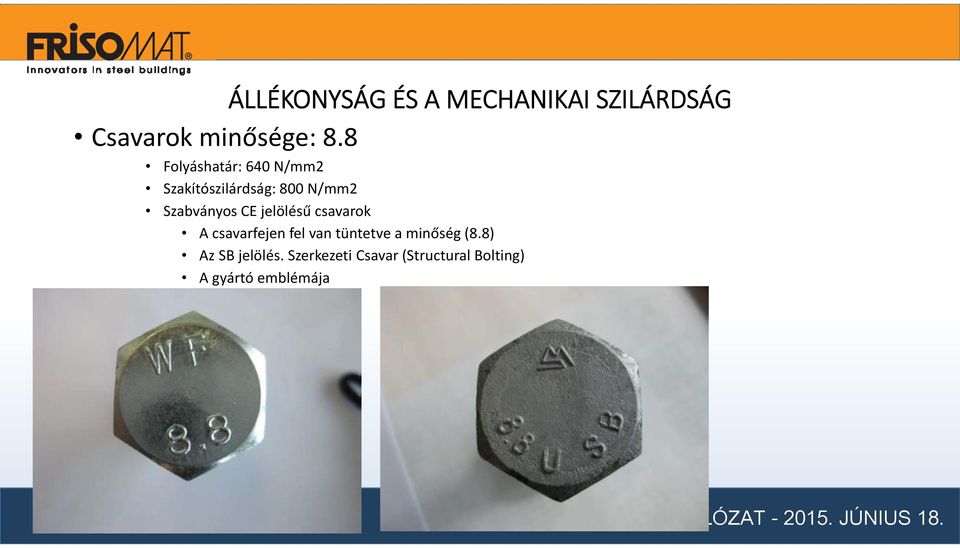

5 ÁLLÉKONYSÁG ÉS A MECHANIKAI SZILÁRDSÁG Csavarok minősége: 8.8 Folyáshatár: 640 N/mm2 Szakítószilárdság: 800 N/mm2 Szabványos CE jelölésű csavarok A csavarfejen fel van tüntetve a minőség (8.8) Az SB jelölés. Szerkezeti Csavar (Structural Bolting) A gyártó emblémája

CE jelölésű csavarok A csavarfejen fel van tüntetve a minőség (8.

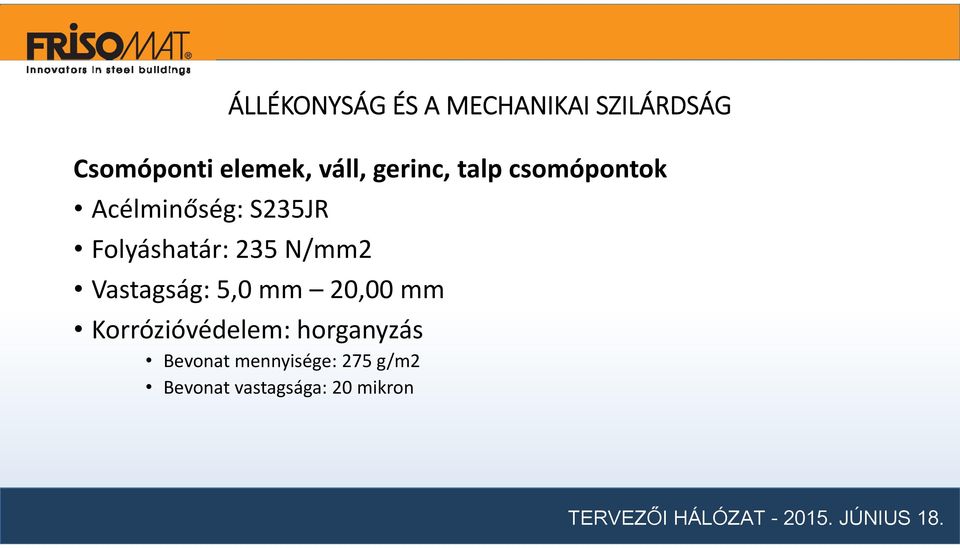

6 ÁLLÉKONYSÁG ÉS A MECHANIKAI SZILÁRDSÁG Csomóponti elemek, váll, gerinc, talp csomópontok Acélminőség: S235JR Folyáshatár: 235 N/mm2 Vastagság: 5,0 mm 20,00 mm Korrózióvédelem: horganyzás Bevonat mennyisége: 275 g/m2 Bevonat vastagsága: 20 mikron

Folyáshatár: 235 N/mm2 Vastagság: 5,0 mm 20,00 mm

7 ÁLLÉKONYSÁG ÉS A MECHANIKAI SZILÁRDSÁG Részletes statikai számítást készítünk minden egyes csarnokhoz. Meghatározásra kerülnek: Profilméretek. S320, S400, S450 Profilvastagságok. 2,5 mm 5,0 mm Csomópontok típusa. (alátámasztott, megerősített.stb) Tető és falváz szelemenek mérete. Z120x1,5 Z200x3 mm ill C120x1,5xC200x3 mm Szélrácsok és egyéb merevítő rendszerek. Alapozás módja. (csuklós vagy befogott rögzítés) Alapozási adatok. (mértékadó erők és nyomatékok)

(alátámasztott, megerősített.stb) Tető és falváz szelemenek mérete.

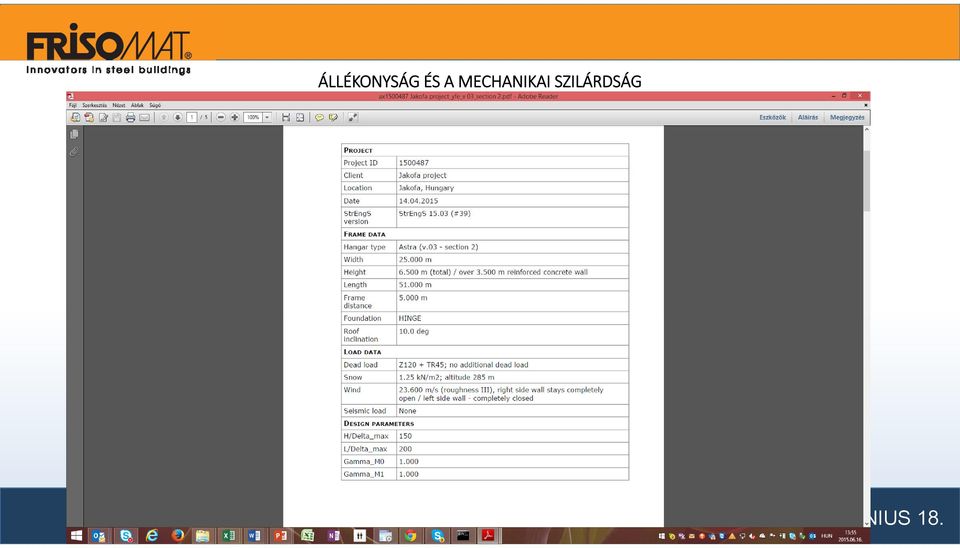

8 ÁLLÉKONYSÁG ÉS A MECHANIKAI SZILÁRDSÁG

9 ÁLLÉKONYSÁG ÉS A MECHANIKAI SZILÁRDSÁG

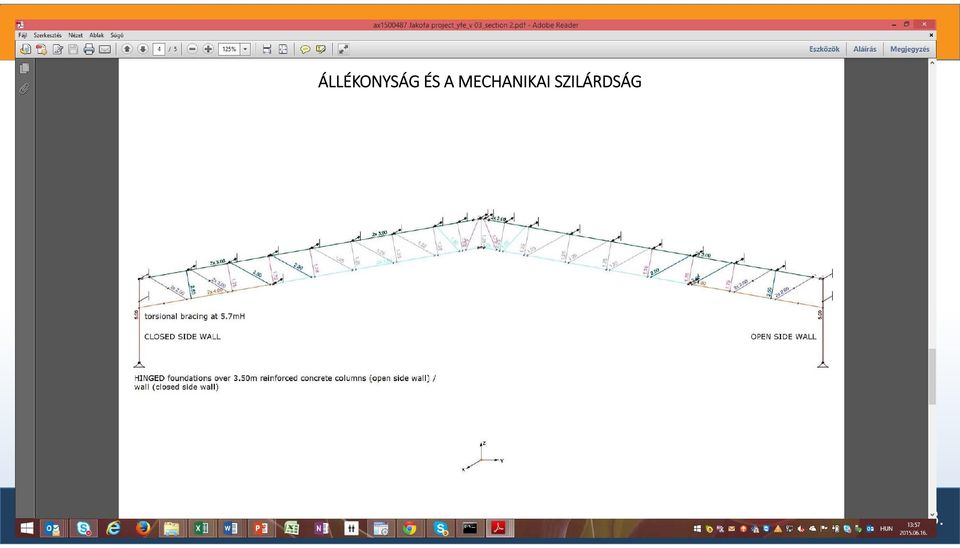

10 ÁLLÉKONYSÁG ÉS A MECHANIKAI SZILÁRDSÁG

11 ÁLLÉKONYSÁG ÉS A MECHANIKAI SZILÁRDSÁG

12 ÁLLÉKONYSÁG ÉS A MECHANIKAI SZILÁRDSÁG

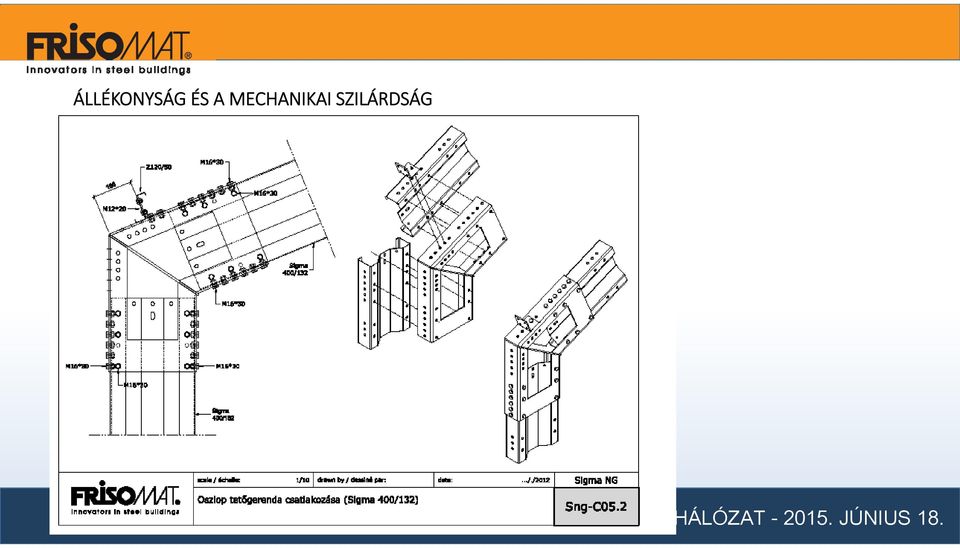

13 ÁLLÉKONYSÁG ÉS A MECHANIKAI SZILÁRDSÁG

14 ÁLLÉKONYSÁG ÉS A MECHANIKAI SZILÁRDSÁG

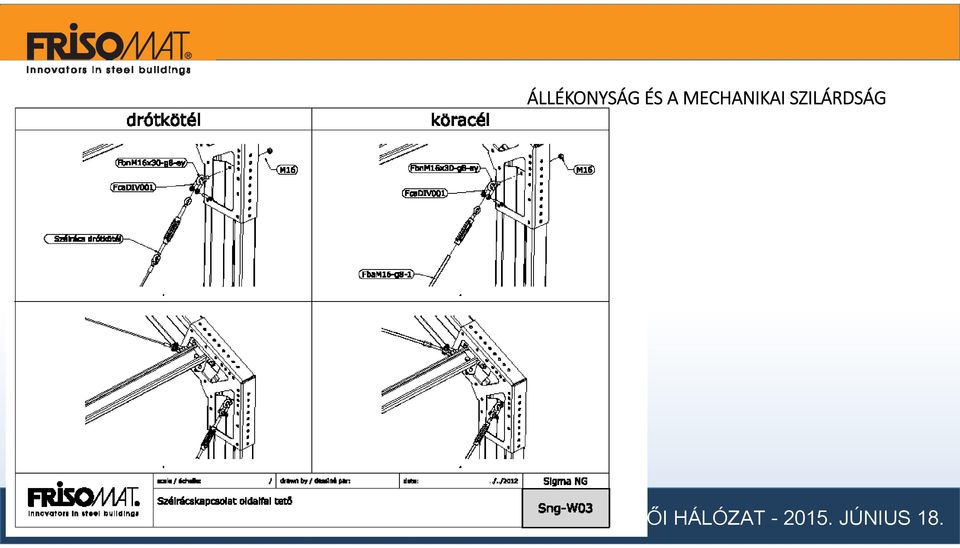

15 ÁLLÉKONYSÁG ÉS A MECHANIKAI SZILÁRDSÁG

16 ÁLLÉKONYSÁG ÉS A MECHANIKAI SZILÁRDSÁG

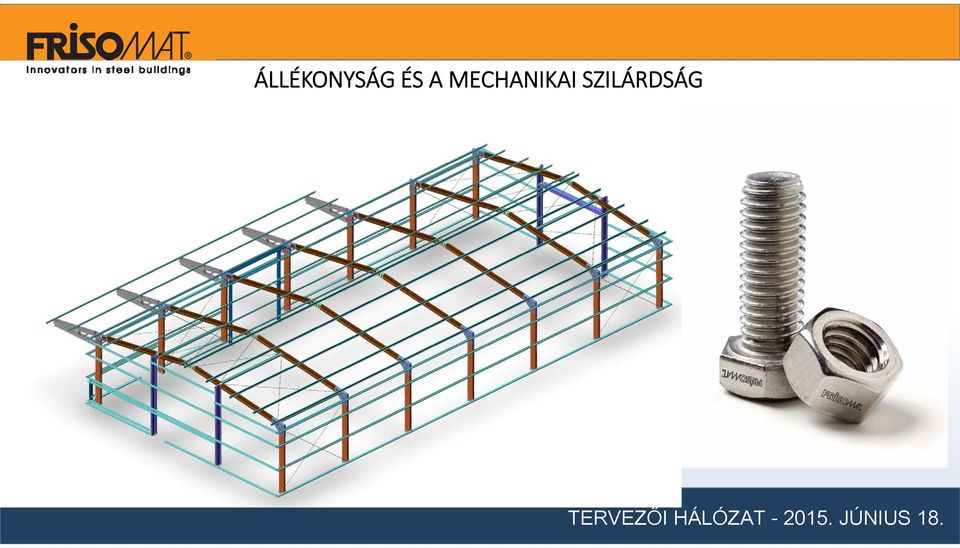

17 ÁLLÉKONYSÁG ÉS A MECHANIKAI SZILÁRDSÁG

18 TŰZBIZTONSÁG Főbb változások: Megszűnt a tűzveszélyességi osztályba sorolás A, B, C, D, E Megszűnt a tűzterhelés számítás. Helyette: Kockázat elemzés NAK = nagyon alacsony kockázatú szinte mindig betervezhető lesz AK = alacsony kockázatú bizonyos feltételek teljesülése esetén KK = közepes kockázatú bizonyos feltételek teljesülése esetén MK = magas kockázatú ritkán A kockázat elemzést minden esetben tűzvédelmi szakmérnöknek kell elvégeznie. A Frisomat minden egyes tervezés során elvégzi a kockázatelemzést és elkészíti a tűzvédelmi tervet.

teljesülése esetén KK = közepes kockázatú bizonyos feltételek teljesülése esetén MK = magas kockázatú ritkán A kockázat elemzést minden

19 TŰZBIZTONSÁG Hol használható a Frisomat acélszerkezete? Hidegen hengerelt, vékony falú (max 5 mm) szelvények. A kockázati osztályba sorolás szempontjai: Az épület funkciója A benn tartózkodók száma A tárolt ill. feldolgozott anyagok A menekülési utak Szintek száma Oltóvíz mennyisége Tűzoltóság közelsége Tűztávolságok A bent tartózkodók cselekvőképessége, menekülési képessége stb A kockázat elemzést minden esetben tűzvédelmi szakmérnöknek kell elvégeznie. A Frisomat minden egyes tervezés során elvégzi a kockázatelemzést és elkészíti a tűzvédelmi tervet.

feldolgozott anyagok A menekülési utak Szintek száma Oltóvíz mennyisége Tűzoltóság közelsége Tűztávolságok A bent tartózkodók

20 TŰZBIZTONSÁG Fontos: NAK és AK kockázati osztály esetén, amennyiben bizonyos feltételek teljesülnek, a teherhordó acélszerkezettel szemben NINCS előírt tűzállósági határérték!!! Vannak olyan funkciók, melyek kimondottan nevesítve vannak: Üvegház korlátozás nélkül NAK Kizárólag nem éghető anyagok tárolására (éghető csomagolás sincs) szolgáló NAK Állattartás alom nélkül. NAK Iroda 150 m2 alatti alapterülettel. NAK Autószerelő műhely AK Asztalosműhely, bútorüzem, varroda, nyomda. AK Ezekben az esetekben a szerkezet BÁRMILYEN lehet! Tehát lehet vékonyfalú, rácsos tartós szerkezet is! Festék, lakk gyártás KK

!! Vannak olyan funkciók, melyek kimondottan nevesítve vannak: Üvegház korlátozás nélkül NAK Kizárólag nem éghető anyagok tárolására (éghető csomagolás

21 TŰZBIZTONSÁG Fontos: NAK és AK kockázati osztály esetén, amennyiben bizonyos feltételek teljesülnek, a teherhordó acélszerkezettel szemben NINCS előírt tűzállósági határérték!!! Feltételek: m2 nél kisebb alapterületű NAK vagy AK kockázati besorolású Mezőgazdasági, ipari, vagy tárolási épület (pl. közösségi épület soha sem!) Valamennyi helyisége a szabadba kiüríthető a kiürítési időn belül. Max. 10 fő tartózkodik benne egyidejűleg. Saját erejükből képesek kimenekülni. Ezekben az esetekben a szerkezet BÁRMILYEN lehet! Tehát lehet vékonyfalú, rácsos tartós szerkezet is!

22 TŰZBIZTONSÁG Mi a helyzet 1000 m2 és 2000 m2 es alapterület között? Nagy valószínűséggel a teherhordó szerkezet tűzállóságának R15 (15 perc) kell lennie. 1. Megoldás: Tűzgátló válaszfallal kettéosztani. A tűzgátló falra vonatkozó előírás: REI15 A tűzgátló falon lévő kapuk, ajtók is REI15 Így két 1000 m2 alatti csarnokot kapunk!!!! Jó a homogén tartszerkezetes (Sigma, Astrigma) és a rácsos is (Astra, Ceptra) 2. Megoldás: Túlméretezés. (Statikától függetlenül mindig 5,0 mm es vastagságú anyagból készül) A teherhordó acélszerkezet 5 mm es falvastagságú anyagból készül! (R15) Csak a homogén szerkezetes jó (Sigma, Astrigma)

23 TŰZBIZTONSÁG Mi a helyzet 2000 m2 es alapterület fölött? Nagy valószínűséggel a teherhordó szerkezet tűzállóságának R30 (30 perc) kell lennie. Fontos: Ez nem külön kategória, de a csarnok nagysága miatt érdemes egyedileg eljárni!!! 1. Megoldás: Egyedi tűzmodellezés Ennél a méretnél már megéri! (Garabics Krisztián tűzvédelmi szakmérnök elkészíti) Az eredménytől függően jó lehet: A homogén tartószerkezetes (Sigma, Astrigma) és a rácsos is (Astra, Ceptra) 2. Megoldás: Túlméretezés + tűzálló bevonat. (Statikától függetlenül mindig 4,0 vagy 5,0 mm es vastagságú anyagból készül) A horganyzott felületre tapadó alap Tűzálló bevonat az előírt vastagságban! (4,0 mm esetén 20 % kal vastagabb bevonat) 4,0 mm vastagság alatt a bevonat nem alkalmazható Csak a homogén szerkezet jó!! (Sigma, Astrigma)

24 TŰZBIZTONSÁG Van az az eset, amikor a főtartó oszlop Th= 30 perc, a tetőszerkezet (teherhordó) Th=15 perc. Megoldás homogén tartószerkezetes (Sigma, Astrigma) esetben: A függőleges főtartó oszlop 5,0 mm es anyagból készül + 30 perces tűzálló bevonat! (R30) A tetőgerendák 5 mm es anyagból készülnek, ami eleve R15. Megoldás rácsos tetőszerkezetes (Astra, Ceptra) esetben: A függőleges főtartó oszlop 2x5,0 mm es anyagból készül + 30 perces tűzálló bevonat! (R30) A rácsos tetőszerkezetre számítással és tűzmodellezéssel igazoljuk a 15 perces tűzállóságot.

25 Sigma

26 Sigma

27 Astrigma

28 Astrigma

29 Flatrigma

30 Flatrigma

31 Astra

32 Astra

33 Ceptra

34 Ceptra

35 Flatro

36 Flatro

37 Néhány megvalósult project bemutatása! Mire figyeljünk oda tervezéskor!

38 HIGIÉNIA, EGÉSZSÉG ÉS KÖRNYEZETVÉDELEM Baromfitartó épületek Szabadegyháza Ráckeresztúr Burkolat a szerkezet külső felületén 4 db Sigma 12x100x2,5 m Lábazat: cm

39 Higiénia, egészség és környezetvédelem Baromfitartó épületek Szabadegyháza Ráckeresztúr Szellőzés fontossága Belső technológia

40 Higiénia, egészség és környezetvédelem Baromfitartó épületek Szabadegyháza Ráckeresztúr Az elkészült telephely Szellőző ventillátorok: Egyedi, horganyzott keretszerkezet

41 Baromfitartó épületek Szabadegyháza Ráckeresztúr Burkolat a szerkezet belső felületén Sigma 3x14x60x3,5 m Lábazat: 50 cm

42 Baromfitartó épületek Szabadegyháza Ráckeresztúr Záró profil beépítése A külső tetőburkolat: TR45 trapézlemezből

43 Baromfitartó épületek Szabadegyháza Ráckeresztúr Szellőzés fontossága Technológiai szerelvények Horganyzott szerkezet

44 Baromfitartó épületek Szabadegyháza Ráckeresztúr Építés közben Kész Államtitkár

45 Higiénia, egészség és környezetvédelem Hulladékfeldolgozás Ordacsehi Som

46 Hulladékfeldolgozás Ordacsehi Som

47 Hulladékfeldolgozás Ordacsehi Som

48 Hulladékfeldolgozás Ságvár polgármester Országgyűlési képviselő

49 BIZTONSÁGOS HASZNÁLAT ÉS AKADÁLYMENTESSÉG

50 BIZTONSÁGOS HASZNÁLAT ÉS AKADÁLYMENTESSÉG Középületekben Közösségi épületekben Megváltozott munkaképességűeket foglalkoztató munkahelyeken Az érvényes és hatályos jogszabályi előírások szerint. Frisomat feladata: Felhívni a tervező figyelmét a szükségességre. Statikai méretezésnél figyelembe venni az esetleges terheket (emelőlift, emelő lap, szerkezetre szerelt rámpa) A szükséges segédszerkezetek felszerelhetőségének biztosítása. Csomópontok kialakítása.

51 Zaj és rezgés elleni védelem TEK

52 Zaj és rezgés elleni védelem TEK T60x40x0,6 horganyzott T profilok Heraklith C cementkötésű fagyapot lap 25 mm vastag Nobasil DDP U lépésálló hő és hangszigetelő, 50 mm vastag

53 Zaj és rezgés elleni védelem TEK

54 Energiatakarékosság és hővédelem Hűtőház Tabdi Felöltöztetve Ceptra 24x61x6 Tűzihorganyzott acél vázszerkezet Rácsos tartós

55 Energiatakarékosság és hővédelem Hűtőház Tabdi Nem hűtött terek Burkolat a szerkezeten belül Az élelmiszeripari előírásoknak megfelelően

56 Hűtőház Tabdi Hűtött terek

57 TERMÉSZETI ERŐFORRÁSOK FENNTARTHATÓ HASZNÁLATA N. V. Frisomat Stokerijstraat 79 Wijnegem Belgium

58 Szükséges információ: Napelemek mérete Napelemek súlya Rögzítési pontok Energia elvezetésének módja, helye A statikai méretezés és a kivitelezés ezek figyelembe vételével készül A szakági tervezést és felszerelést a forgalmazó cég saját szakemberei végzik

59 Néhány megvalósult project bemutatása Mezőgazdasági épületek Gabonatárolók Omega típus - vasbeton támfalon Támfal magassága: cm

60 a Mezőgazdasági épületek Gabonatárolók Omega típus - vasbeton támfalon

61 a Mezőgazdasági épületek Garat előtárolók Szigma típus nagy fesztáv - oszlopkiváltás

62 Géptárolók

63 Állattartó épületek

64 Nyitott tárolószinek

65 A világon először! 50 m es fesztávolság, hidegen hengerelt szelvényekből! KAPPA típus

73 Homlokzatok

74 Homlokzatok

76 Homlokzatok

77 Homlokzatok

78 Homlokzatok

79 Köszönöm a figyelmet! Raport László info@frisomat.hu Acélcsarnook komplett kivitelezése Tervezéstől a megvalósításig
