1 ÉPSZERK / félév NAGY MAGASSÁGÚ VÁLASZFALAK KÜLÖNLEGES VÁLASZFALAK Előadó JUHARYNÉ DR. KORONKAY ANDREA egyetemi docens BME ÉPÜLETSZERKEZETTANI TANSZÉK
2 CSARNOK VÁLASZFAL RAKTÁR CSARNOKTÉR FELADAT : a csarnok válaszfalainak a tervezése RAKTÁR 2
3 Válaszfalak fogalma: épületen belüli, függőleges térelválasztó szerkezetek Jellemzők: nem hordanak terhet, önhordóak födémre, kiváltó szerkezetre, pl:rugalmas ágyazású vasbeton lemezre, alapgerendára támaszkodnak A csarnok válaszfalak további jellemzői: 1. nagy belmagasság, vasbeton pillérek, vb. bordák, gerendák merevítik 2. tömegtartózkodás igénybevételei pl. áruház, pláza 3. szállító járművek miatti igénybevételek pl.: raktár, ipari gyártócsarnok 4. nagyfesztávú szerkezetek alakváltozásai 5. könnyűszerkezetes födémhez kell csatlakozni 6. speciális igénybevételek pl. jégcsarnokban, hangszigetelés: többrészre osztható többfunkciós csarnokban 3
4 ISMÉTLÉS: ÉPÜLETSZERKEZETEKKEL SZEMBEN TÁMASZTOTT KÖVETELMÉNYEK az OTÉK alapján: 1. Állékonyság és a mechanikai szilárdság - tartósság: fizikai, kémiai, biológiai hatásokkal szembeni ellenállás - teherbírás és merevség 2. Tűzbiztonság - éghetőség - tűzállóság 3. Egészségügyi, higéniai és környezetvédelmi követelmények - szennyező, mérgező anyagok megengedett mennyisége - páraáteresztés (párakicsapódás ne jöjjön létre) - vízzel szembeni viselkedés (fürdő, mosoda, WC9 4. Biztonságos használat és akadálymentesség követelményei: - Vízszintes és excentrikus terhelésekkel szembeni ellenállás: I-IV fokozat (Pl. lágy test ütközése, ajtó becsapódás, tornatermi hatásokkal szembeni ellenállás) - Személyi biztonság követelményei (kapcsolatok, sarkok, élek, felületek kialakítása) 5. Zaj és rezgés elleni védelem - léghanggátlás - hangelnyelés 6. Energiatakarékosság és hővédelem követelményei - hővezetési ellenállás - hőtárolás 7. Élet és vagyonvédelem 8. Természeti erőforrások fenntartható használata 4
5 CSARNOKBAN alkalmazható VÁLASZFALAK CSOPORTOSÍTÁSA Falazott válaszfalak: + merevítő vasbeton merevítő pillérek, bordák, gerendák kézi falazással, válaszfal elemekből, falazó habarcs kötőanyaggal, 20, 25, 30 cm vastag falazó elemekből pl: XELLA - falazó elemekből vakolt felületképzés Monolit vasbeton fal Pallóból épülő válaszfalak: + merevítő vasbeton pillérek 625, mm széles, max. 6,0 m hosszú, 20, 24, 30 cm vastag pallóból pl: XELLA -Ytong vasalt pallók, natúr, glettelt, tapétázott felületképzés Táblás válaszfalak: mozgatható, mobil falak Szerelt, bordás válaszfalak:+ merevítő vasbeton pillérek szerelt elemekből: falbordákból, kéreglemezekből száraz szerelt technológiával készített válaszfalak, felületképzés: glettelt, tapétázott 5
6 SZERKESZTŐ GYAKORLAT - VÁLASZFAL ALAPOZÁS METSZETEK A részlet méretezett vb. lemez 6
7 ISMÉTLÉS: VÁLASZFAL- nagylehajlású FÖDÉM KAPCSOLATOK - pl: Ytong falazat esetében a 10 mm, max 25 mm a V poliuretán hab falazóhabarcs méretezett L acél profil 7
8 NAGY MAGASSÁGÚ, FALAZOTT VÁLASZFALAK merevítő szerkezetek falazott falmezők 8
9 NAGY MAGASSÁGÚ FALAZOTT VÁLASZFALAK Pl: YTONG 9
10 FALAZAT RÖGZÍTÉSE VASBETON PILLÉRHEZ méretezett bekötési hossz 10
11 VÁLASZFAL PALLÓK - pl: Ytong pallók esetében 11
12 VÁLASZFAL PALLÓK és vb. pillérek kapcsolata - pl: Ytong pallók esetében Vasbeton pillér bebetonozott szerelősín HALFEN sín vasalt fekvő falpalló rögzítő elem szálas hőszigetelés rögzítő elem HALFEN sín 12
13 VÁLASZFAL PALLÓK rögzítése - pl: Ytong pallók esetében Vasbeton pillér bebetonozott szerelősín vasalt fekvő falpalló rögzítő elem szálas hőszigetelés rögzítő elem 13
14 SZERELT VÁLASZFAL SZERKEZETI ELEMEI Épszerk 4-szerint METSZET 1 vízszintes profil 250 mm 2 Vázborda v = 0,6 mm vízszintes profil hangelnyelő 4. betét 1 mm vázborda 3. kéreglemez (pl. gipszkarton) Beépítési sorrend: Kitűzés, tömítő szalag, vízszintes profil lent és fent, vázborda, egy oldali gk. lemez, hangelnyelő betét, vezetékek, 2. oldali gk. lemez, glettelés, tapétázás 14
15 VÁLASZFAL TÍPUSOK a falmagasság növelés módszerei D mm Méretek, mm I. II. d mm a mm típusú terek max. falmagasságai a m =25 kg/m ,5 50 3,0 2, ,5 75 4,5 3,75 1. A bordaméret növelése 60 v. 62,5 cm , ,0 4, * 12,5 50 4,0 3,5 2. A gipszkarton rétegszám növelése a m =49 kg/m * 12,5 75 5,0 5, * 12, ,5 5, ,5 m =60 kg/m * 12,5 + 12, ,25 3,5 3. Elválasztott, hanghídmentes bordák Alkalmazási terület: I.: alacsony létszámú terek pl.: lakás, iroda, kórház II.: nagyobb létszámú terek pl: gyűlésterem, tanterem, előadóterem 15

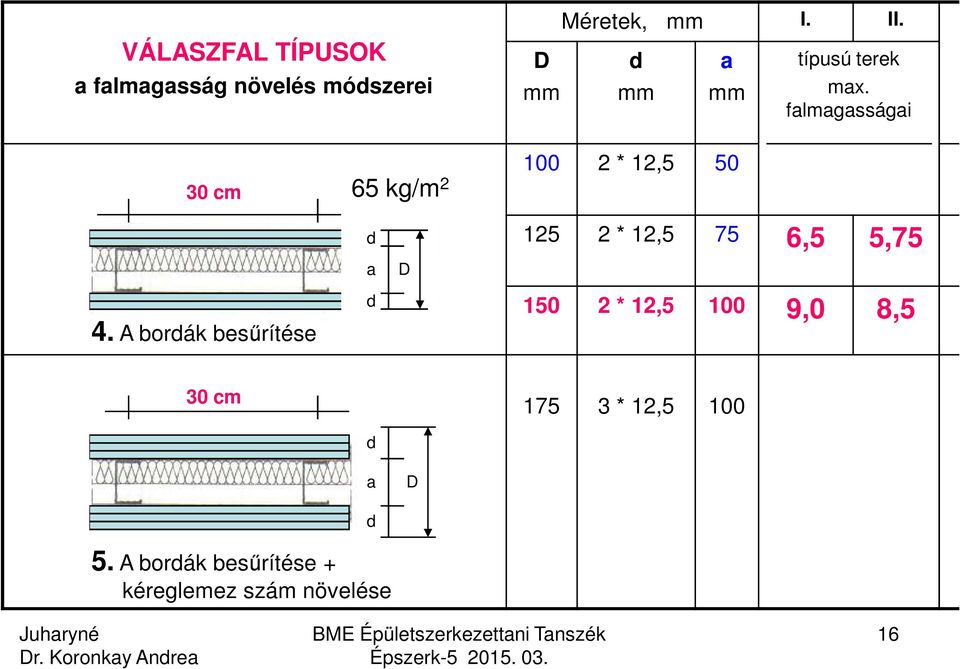

16 VÁLASZFAL TÍPUSOK a falmagasság növelés módszerei D mm Méretek, mm I. II. d mm a mm típusú terek max. falmagasságai 30 cm 65 kg/m 2 d * 12, * 12,5 75 6,5 5,75 a D 4. A bordák besűrítése d * 12, ,0 8,5 30 cm d * 12,5 100 a D 5. A bordák besűrítése + kéreglemez szám növelése d 16
17 MOBIL VÁLASZFALAK 17
18 MOBIL VÁLASZFALAK R W = 54 db 18
19 MOBIL VÁLASZFALAK 19
20 MOBIL VÁLASZFALAK-5 ELEMCSATKAJOZÁSI VÁLTOZATOK 20
21 SZERELT VÁLASZFAL- TT TETŐPANEL KAPCSOLATA Gipszkarton kiegészítő szerkezet Csúszó kapszolat 70 cm a+b kiváltó profil U acélprofil vázbordák U profil cm 21
22 Csarnoktető lehajlása miatt szükséges válaszfal megfogás - 1 tetőpanelek alsó síkja rögzítő csavar a b méretezett vízszintes kiváltó borda Csuszó kapcsolat szerkezeti igénye a+b vázborda A födém lehajlás miatt csúszó kapcsolatra van szükség 22
