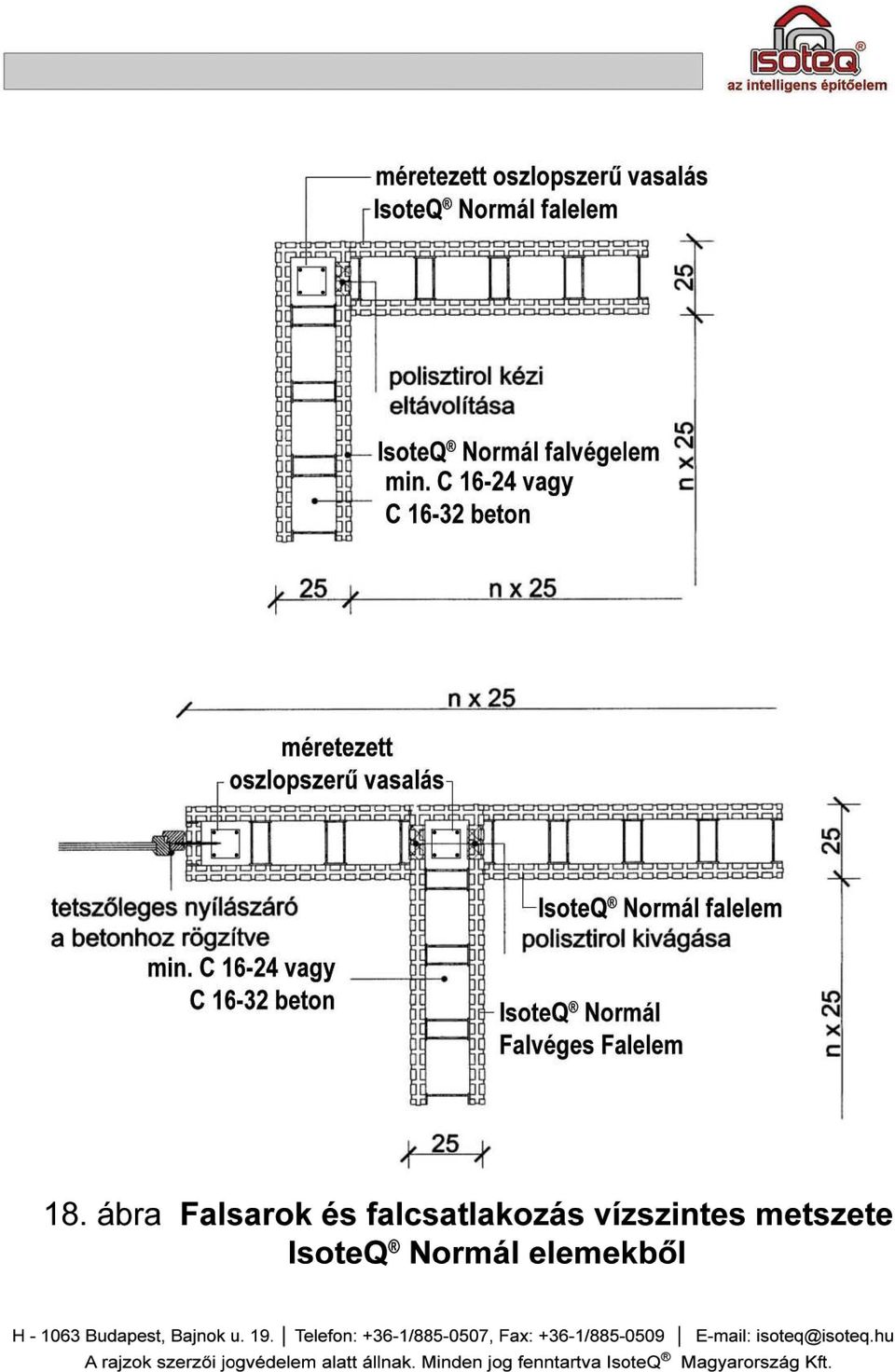

1 5.Rajzok 5.1 Elemrajzok 1. ábra Az IsoteQ Normál rendszer elemei, méretrendje, axonometriája 2. ábra Az IsoteQ Plusz és IsoteQ rendszer elemei, méretrendje és axonometriája 3. ábra IsoteQ Normál alapelem 4. ábra IsoteQ Normál falvég elem 5. ábra IsoteQ Normál áthidalóelem 6. ábra IsoteQ Normál koszorúelem 7. ábra IsoteQ Plusz alapelem 8. ábra IsoteQ Plusz falvég elem 9. ábra IsoteQ Plusz áthidalóelem 10. ábra IsoteQ Plusz koszorúelem 11. ábra IsoteQ alapelem 12. ábra IsoteQ falvég elem 13. ábra IsoteQ áthidalóelem 14. ábra IsoteQ koszorúelem 15. ábra IsoteQ Magasító és falvégzáró elem 16. ábra IsoteQ PR födémelem 17. ábra IsoteQ PR födém elıregyártott 5.2 Csomópontok 18. ábra Falsarok és falcsatlakozás vízszintes metszete IsoteQ Normál elemekbıl 19. ábra Válaszfal csatlakozás vízszintes metszete IsoteQ Normál elemekbıl 20. ábra Alápincézett épület fügııleges fıfal metszete IsoteQ Normál elemekbıl 21. ábra Alápincézett épület lábazati metszete IsoteQ Normál elemekbıl 22. ábra Alápincézetlen épület lábazati metszete IsoteQ Normál elemekbıl 23. ábra Közbensı födém és áthidaló metszete IsoteQ Normál elemekbıl 24. ábra Födém és tetıcsatlakozás metszete IsoteQ Normál elemekbıl 25. ábra Födém, térdfal és tetıszerkezet tetıtér beépítésnél IsoteQ Normál elemekbıl 26. ábra Fafödém és tetıszerkezet alkalmazás részlete IsoteQ Normál elemekbıl 27. ábra Falsarok vízszintes metszete IsoteQ Plusz elemekbıl 28. ábra Közbensı tartófal és födém metszete IsoteQ Normál elemekbıl 29. ábra Alápincézetlen épület lábazati metszete zsalukıbıl 30. ábra Alápincézett és alápincézetlen épületrész metszete IsoteQ Normál elemekbıl 31. ábra Alaptest lépcsızés IsoteQ Normál elemekbıl 32. ábra Lapostetı kialakítás attikafallal, egyenes rétegrendő járható födémmel 33. ábra Lapostetı kialakítás attikafallal, fordított rétegrendü járható födémmel 34. ábra IsoteQ Plusz falazat és IsoteQ Normál lábazat csomópontja 35. ábra Külsı teherhordó fal, födém és áthidaló metszete IsoteQ Plusz elemekbıl 36. ábra Falsarok és ablakcsatlakozás vízszintes metszete IsoteQ elemekbıl 37. ábra Alápincézett épület lábazati metszete IsoteQ Normál és IsoteQ elemekbıl 38. ábra Külsö teherhordó fal, födém és áthidaló metszete IsoteQ elemekbıl 39. ábra Páradiffúziós ellenırzı számítás IsoteQ Normál 40. ábra Páradiffúziós ellenırzı számítás vizes helyiségeknél IsoteQ Normál 41. ábra Páradiffúziós ellenırzı számítás IsoteQ Plusz 42. ábra Páradiffúziós ellenırzı számítás vizes helyiségeknél IsoteQ Plusz 43. ábra Páradiffúziós ellenırzı számítás IsoteQ 44. ábra Páradiffúziós ellenırzı számítás vizes helyiségeknél IsoteQ

2

3 IsoteQ IsoteQ IsoteQ Plusz vagy Passzív falelem Plusz vagy Passzív áthidalóelem Plusz vagy Passzív koszorúelem Kiegészítı polisztirol elem IsoteQ Plusz vagy Passzív falvéges falelem vagy falvégzáró elem IsoteQ Normál falelem 2. ábra Az IsoteQ Plusz és Passzív rendszer elemei és méretrendje H 1063 Budapest, Bajnok u. 19. Telefon: +36-1/ Fax: +36-1/ isoteq@isoteq.hu Az oldal tartalma szerzıi jogvédelem alatt áll. Minden jog fenntartva IsoteQ Magyarország Kft. részére.

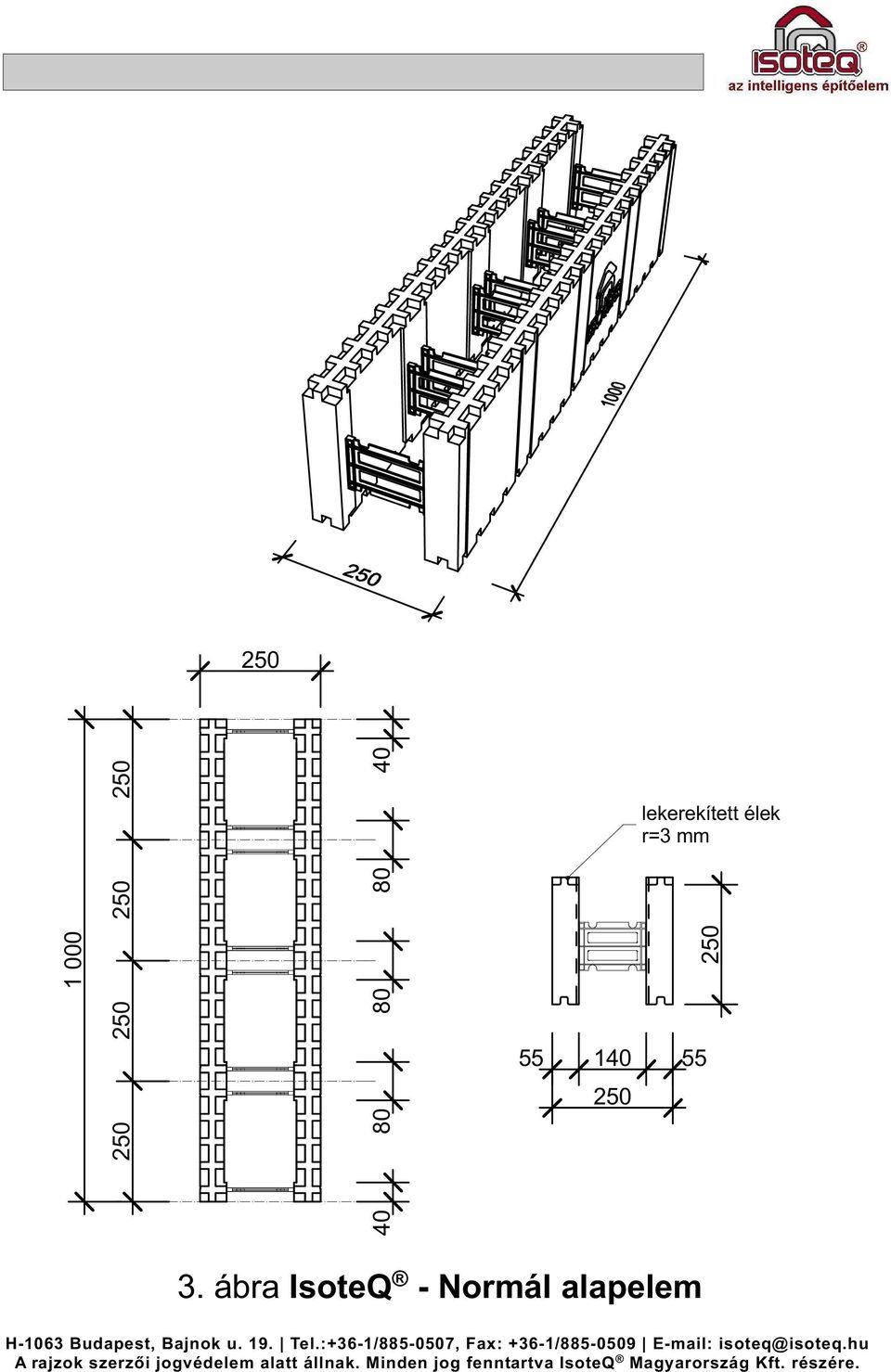

4 lekerekített élek r=3 mm ábra IsoteQ - Normál alapelem

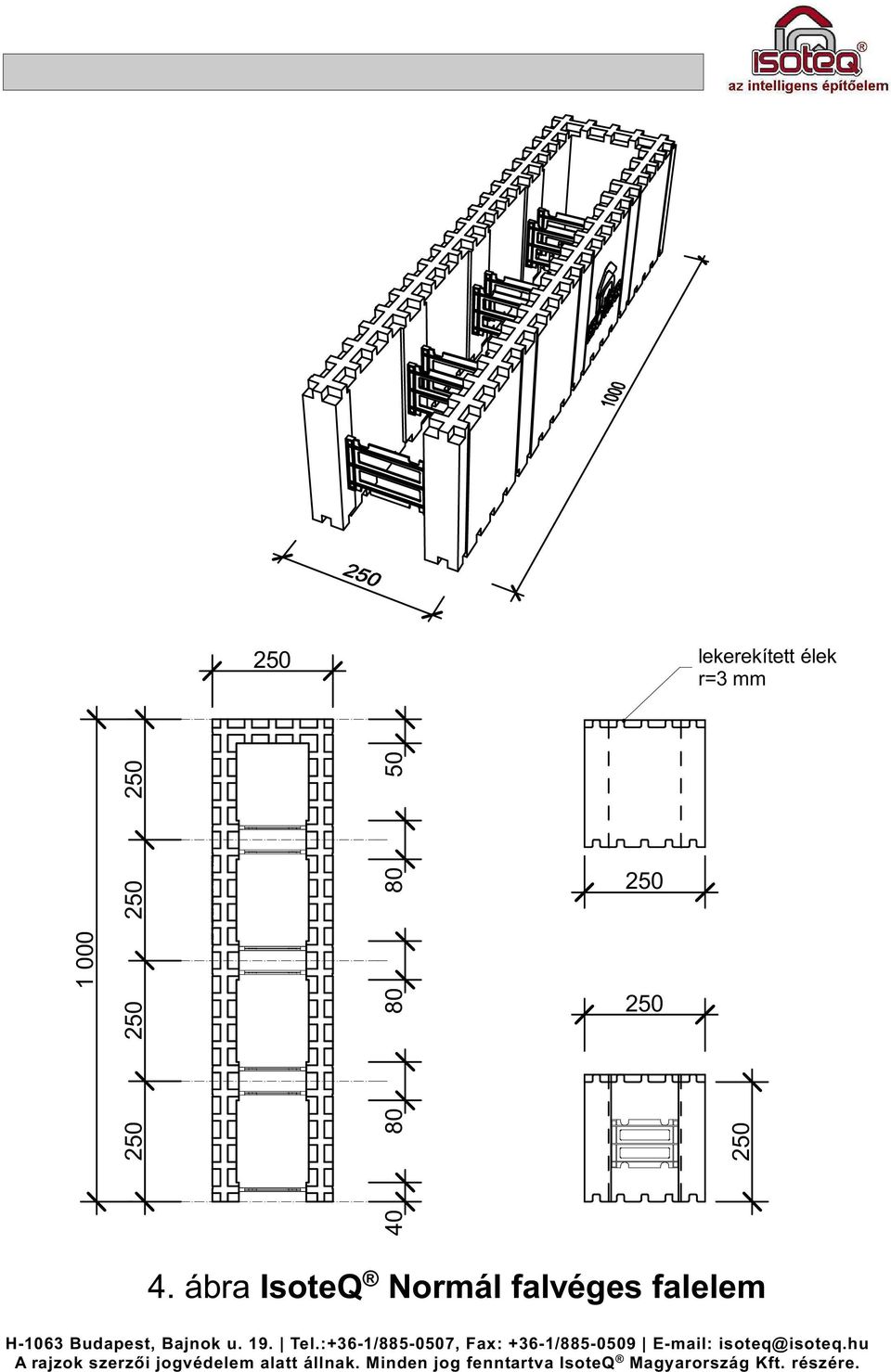

5 250 lekerekített élek r=3 mm ábra IsoteQ Normál falvéges falelem

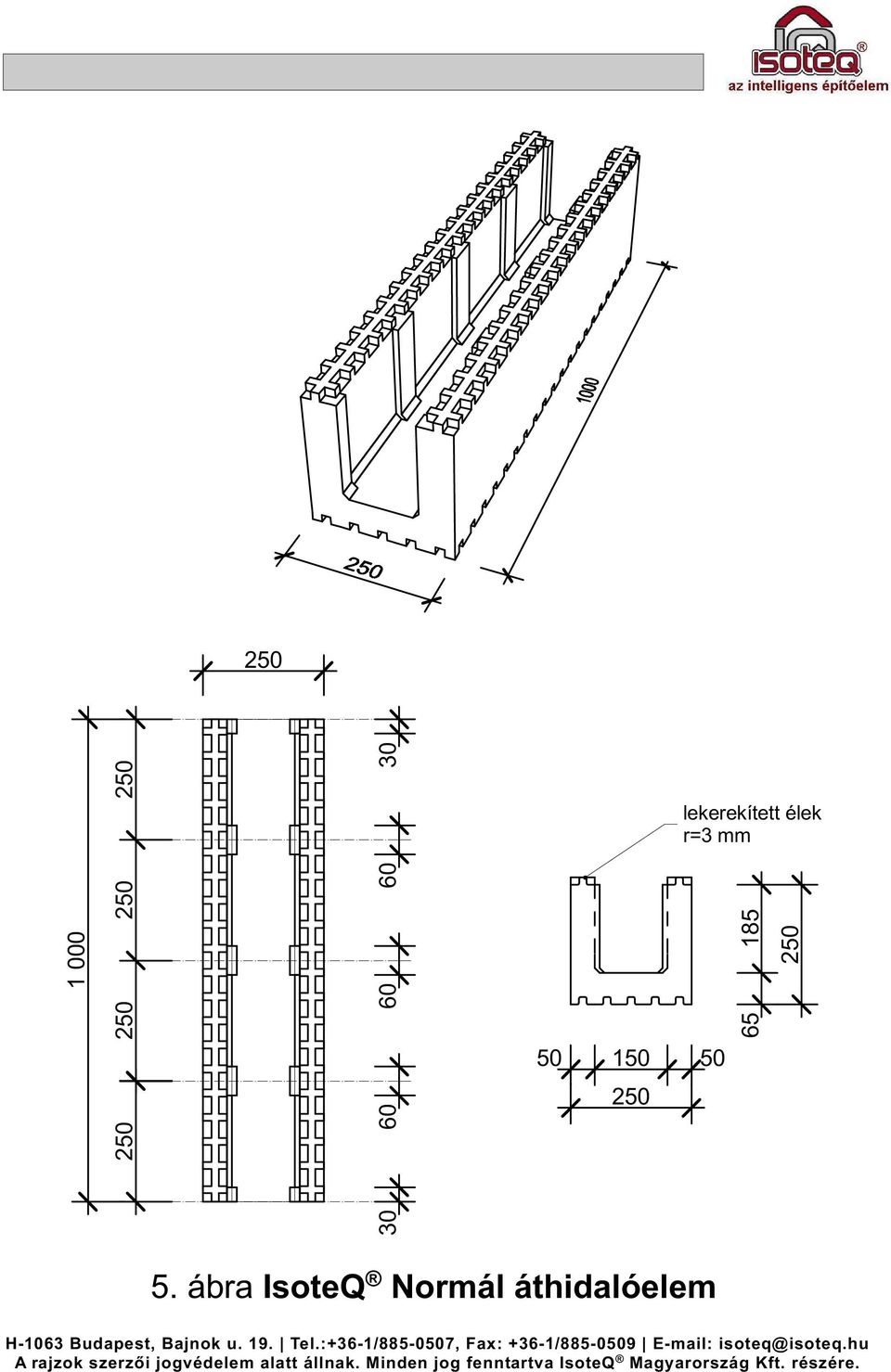

6 lekerekített élek r=3 mm ábra IsoteQ Normál áthidalóelem

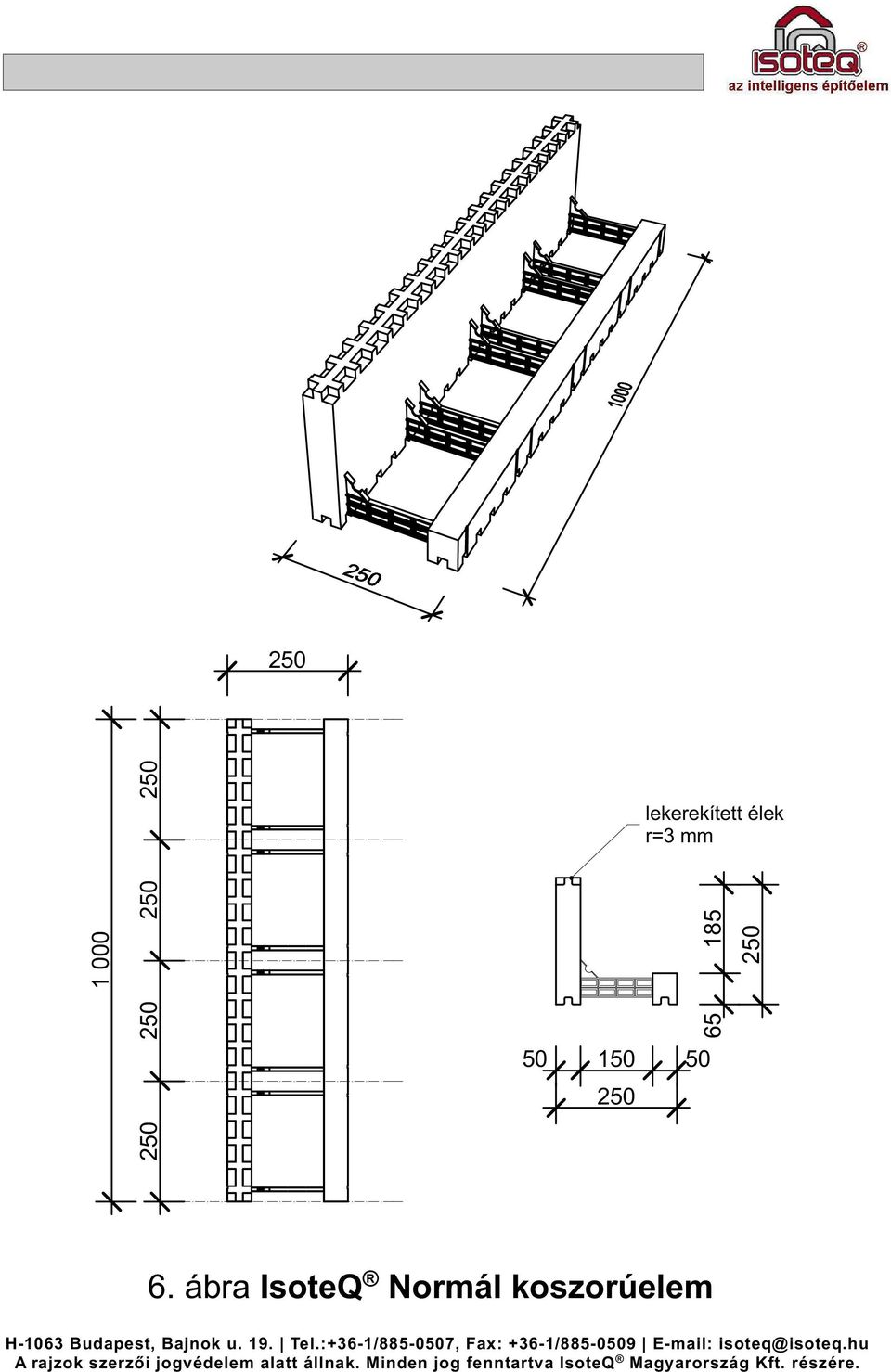

7 lekerekített élek r=3 mm ábra IsoteQ Normál koszorúelem

8 lekerekített élek r=3 mm ábra IsoteQ Plusz alapelem

9 300 lekerekített élek r=3 mm ábra IsoteQ Plusz falvéges falelem

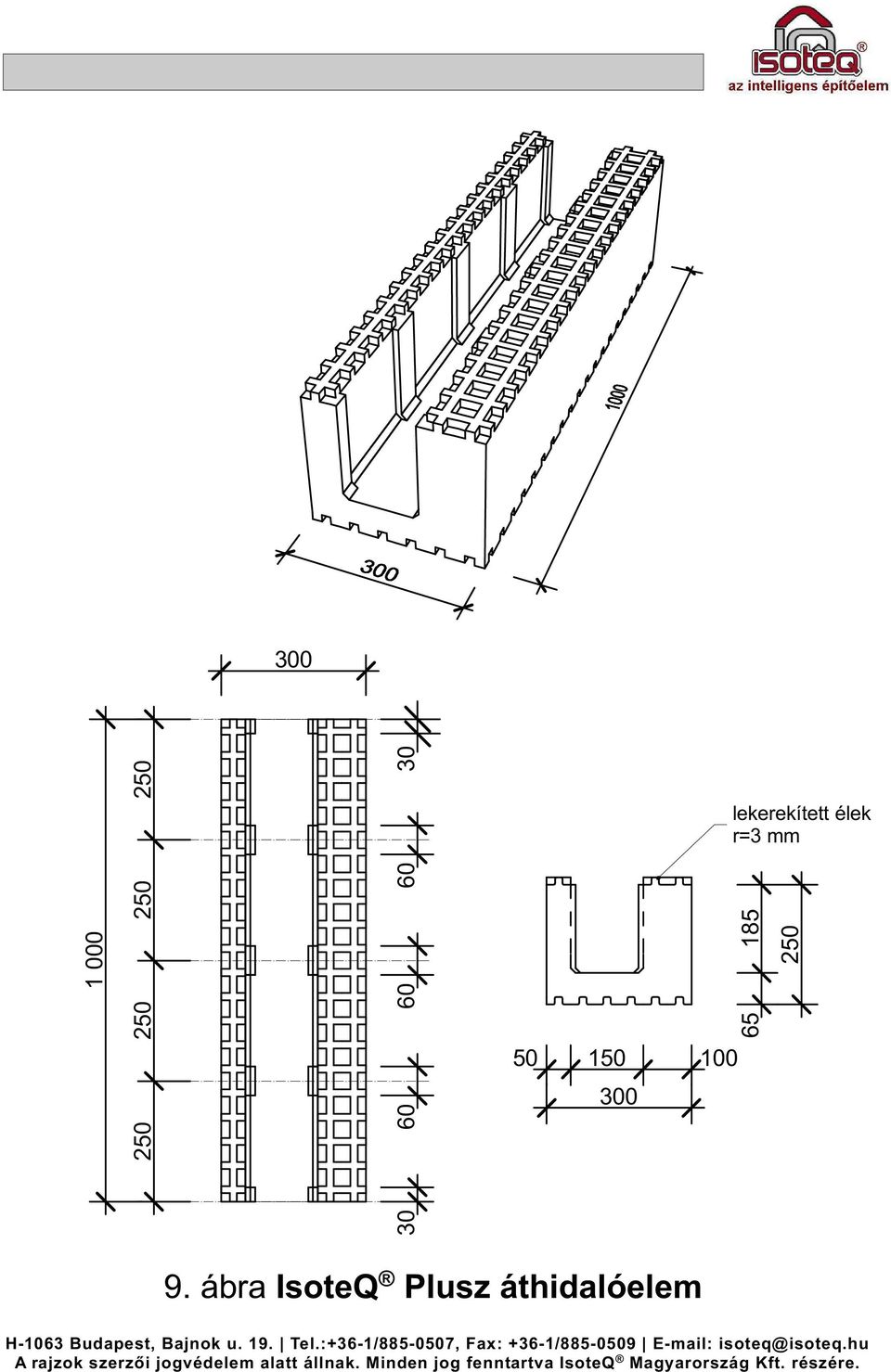

10 lekerekített élek r=3 mm ábra IsoteQ Plusz áthidalóelem

11 lekerekített élek r=3 mm ábra IsoteQ Plusz koszorúelem

12 11. ábra Az IsoteQ Plusz és Passzív rendszer elemei és méretrendje H 1063 Budapest, Bajnok u. 19. Telefon: +36-1/ Fax: +36-1/ isoteq@isoteq.hu Az oldal tartalma szerzıi jogvédelem alatt áll. Minden jog fenntartva IsoteQ Magyarország Kft. részére.

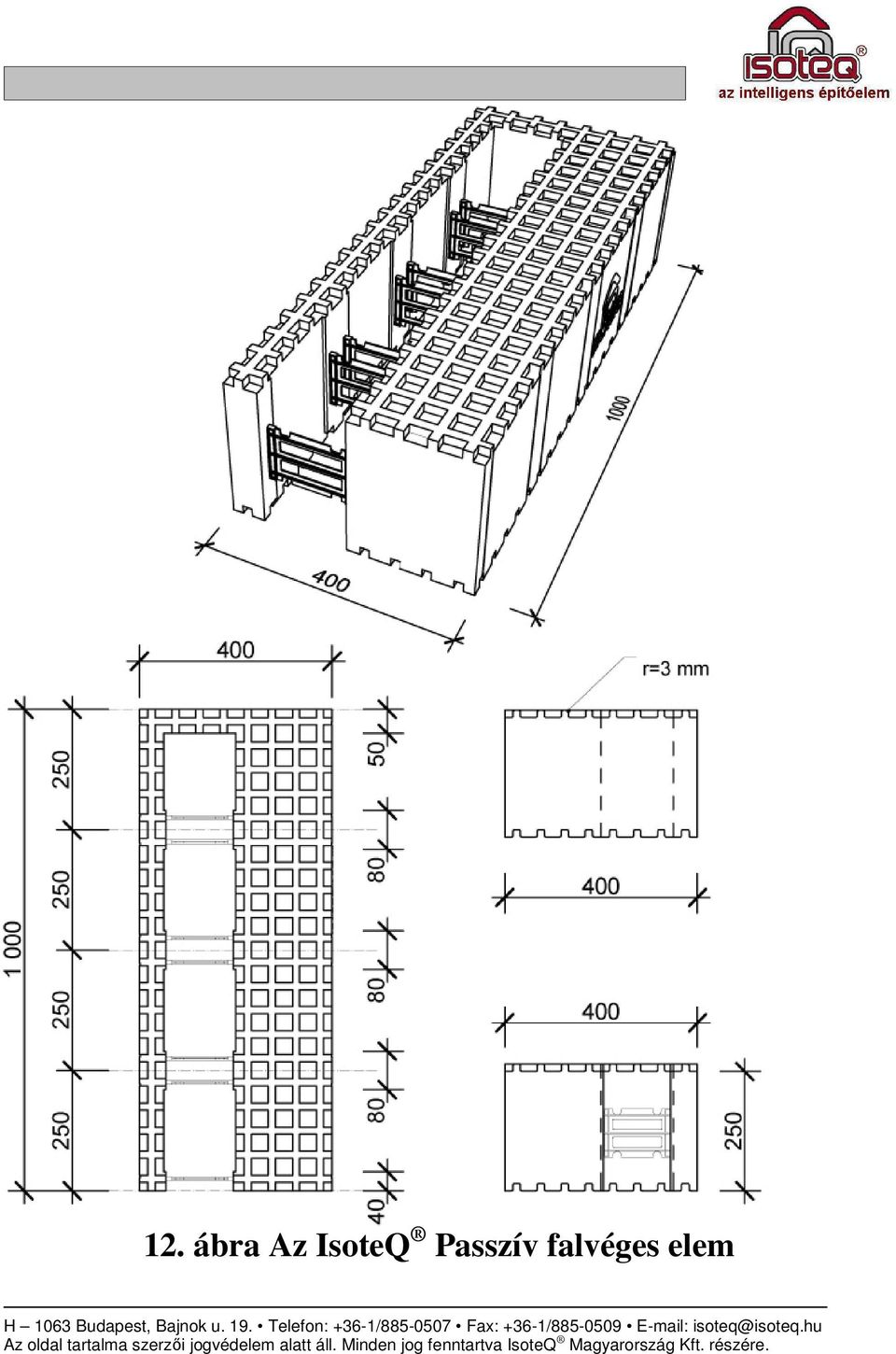

13 12. ábra Az IsoteQ Passzív falvéges elem H 1063 Budapest, Bajnok u. 19. Telefon: +36-1/ Fax: +36-1/ isoteq@isoteq.hu Az oldal tartalma szerzıi jogvédelem alatt áll. Minden jog fenntartva IsoteQ Magyarország Kft. részére.

14 13. ábra Az IsoteQ Passzív áthidalóelem H 1063 Budapest, Bajnok u. 19. Telefon: +36-1/ Fax: +36-1/ isoteq@isoteq.hu Az oldal tartalma szerzıi jogvédelem alatt áll. Minden jog fenntartva IsoteQ Magyarország Kft. részére.

15 14. ábra Az IsoteQ Passzív koszorúelem H 1063 Budapest, Bajnok u. 19. Telefon: +36-1/ Fax: +36-1/ isoteq@isoteq.hu Az oldal tartalma szerzıi jogvédelem alatt áll. Minden jog fenntartva IsoteQ Magyarország Kft. részére.

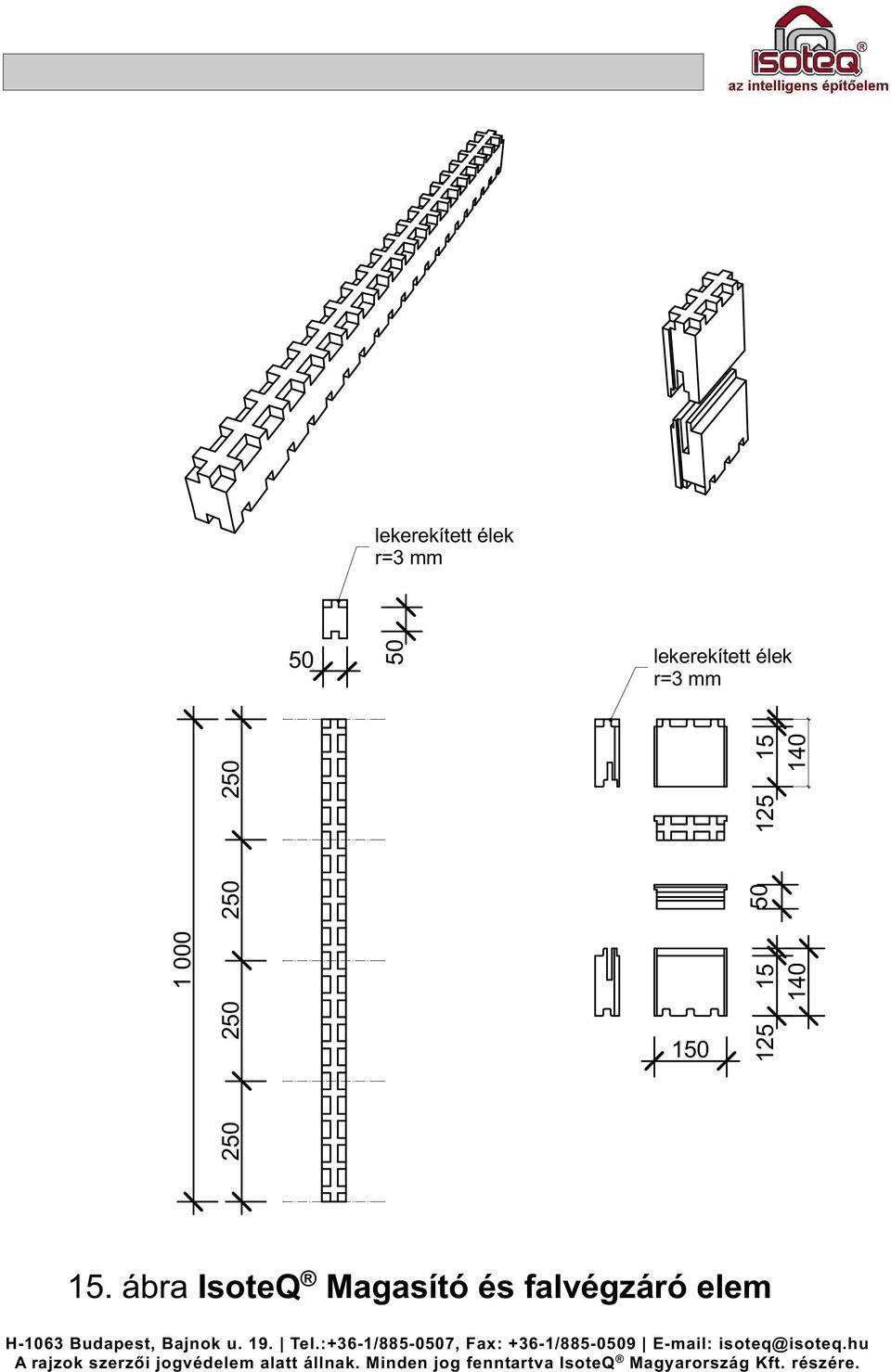

16 lekerekített élek r=3 mm lekerekített élek r=3 mm ábra IsoteQ Magasító és falvégzáró elem

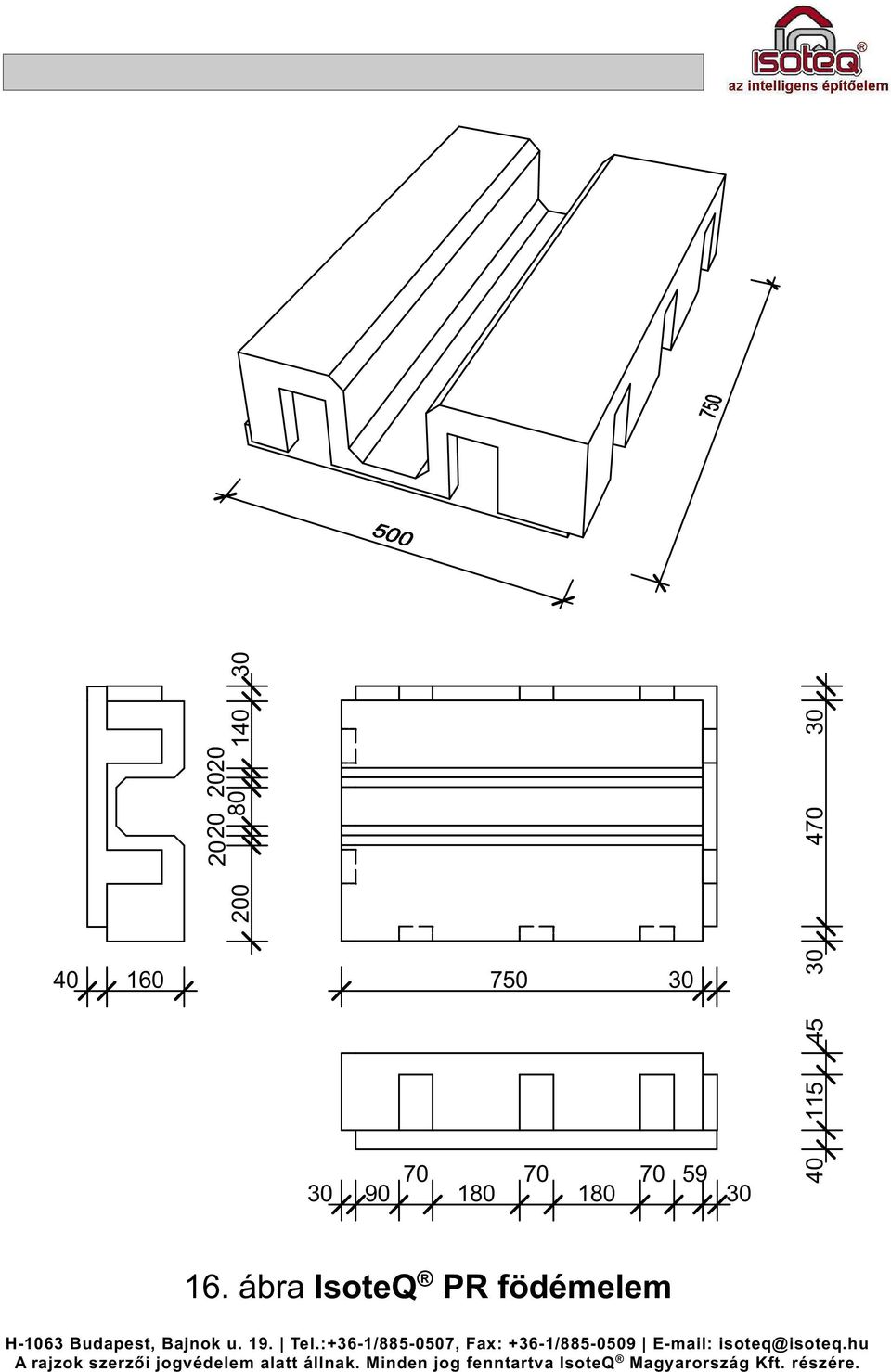

17 ábra IsoteQ PR födémelem

18 x x = Falköz + 2,5; 2,5 cm hosszban helyszínre szállítva 17. ábra IsoteQ PR födém elıregyártott

19

20

21 tetszıleges nyílászáró hıszigetelés min. C vagy C beton IsoteQ Normál falelem IsoteQ magasító elem méretezett koszorúvasalat IsoteQ Normál koszorúelem min. C vagy C beton méretezett húzott vasalat IsoteQ PR födémelem elıregyártott nx25 25 nx IsoteQ Normál falelem 20. ábra Alápincézett épület lábazati metszete IsoteQ Normál elemekbıl

22 IsoteQ Normál falelem min. C vagy C beton IsoteQ Normál koszorúelem IsoteQ Normál áthidalólelem tetszıleges nyílászáró IsoteQ PR födémelem elıregyártott méretezett koszorúvasalat hıszigetelés IsoteQ Normál falelem acéltüske vasalt aljzat alaptest 21. ábra Alápincézett épület lábazati részlete IsoteQ Normál elemekbıl

23 IsoteQ Normál falelem min. C vagy C beton acéltüske lábazati vakolat lábazati kiegészítı vasalat IsoteQ Normál vágott falelem IsoteQ Normál falelem vasalt aljzat alaptest 22. ábra Alápincézetlen épület lábazati metszete IsoteQ Normál elemekbıl

24 min. C vagy C16-32 beton nx25 IsoteQ Normál alapelem IsoteQ Normál koszorúelem méretezett koszorúvasalás 25 IsoteQ Normál alapelem IsoteQ Normál áthidalóelem méretezett áthidaló vasalás méretezett húzott vasalat IsoteQ PR födémelem elıregyártott tetszıleges nyílászáró 23. ábra Közbensı födém és áthidaló metszete IsoteQ Normál elemekbıl

25 külsı hıszigetelés IsoteQ PR födémelem nx25 25 méretezett koszorúvasalat IsoteQ Normál koszorúelem IsoteQ Normál falelem min. C vagy C beton 24. ábra Födém és tetıcsatlakozás metszete IsoteQ Normál elemekbıl

26 hıszigetelt fa fedélszerkezet 25 IsoteQ Normál koszorúelem méretezett koszorúvasalás min. C vagy C16-32 beton IsoteQ Normál alapelem méretezett koszorúvasalás IsoteQ Normál koszorúelem IsoteQ Normál alapelem méretezett oszlopvasalás vastüske IsoteQ PR födémelem elıregyártott nx nx ábra Födém, térdfal- és tetıszerkezet tetıtér beépítésnél IsoteQ Normál elemekbıl

27

28

29 tetszıleges válaszfal IsoteQ PR födém elıregyártott IsoteQ magasító elem IsoteQ Normál alapelem méretezett húzott vasalás méretezett vasalás min. C16-24 vagy C16-32 beton 28. ábra Közbensı tartófal és födém metszete IsoteQ Normál elemekbıl

30 IsoteQ Normál falelem min. C vagy C beton acéltüske kiegészítı hıszigetelés fagyálló falburkoló tégla zsalukı vasalt aljzat alaptest 29. ábra Alápincézetlen épület lábazati metszete zsalukıbıl

31 min. C16-24 vagy C16-32 beton IsoteQ magasító elem IsoteQ Normál alapelem IsoteQ PR födém elıregyártott méretezett húzott vasalat IsoteQ Normál koszorúelem min. C16-24 vagy C16-32 beton IsoteQ Normál alapelem 30. ábra Alápincézett és alápincézetlen épületrész metszete IsoteQ Normál elemekbıl

32 oszlopszerő megerısítés 2m-enként min. C16-24 vagy C16-32 beton IsoteQ Normál alapelem vasalt aljzat vasalt aljzat acéltüske beton zsaluelem alaptest 31. ábra Alaptest lépcsızés IsoteQ Normál elemekbıl

33 méretezett koszorúvasalás IsoteQ Normál alapelem acéltüske min. C16-24 vagy C16-32 beton IsoteQ magasító elem méretezett koszorúvasalás IsoteQ Normál koszorú elem IsoteQ Normál alapelem méretezett húzott vasalat IsoteQ PR födémelem elıregyártott 32. ábra Lapostetı kialakítás attikafallal, egyenes rétegrendő járható födémmel, IsoteQ Normál elemekbıl

34 méretezett koszorúvasalás IsoteQ Normál alapelem min. C16-24 vagy C16-32 beton acéltüske IsoteQ magasító elem méretezett koszorúvasalás IsoteQ Normál koszorú elem IsoteQ Normál alapelem IsoteQ PR födémelem elıregyártott 33. ábra Lapostetı kialakítás attikafallal, fordított rétegrendő járható födémmel, IsoteQ Normál elemekbıl

35 IsoteQ Plusz falelem min. C vagy C beton acéltüske lábazati kiegészítı vasalat IsoteQ Normál vágott falelem lábazati burkolat IsoteQ Normál falelem vasalt aljzat alaptest 34. ábra IsoteQ Plusz falazat és IsoteQ Normál lábazat csomópontja

36 IsoteQ Plusz alapelem min.c16-24 vagy C16-32 beton IsoteQ magasítóelem IsoteQ Plusz Koszorúelem IsoteQ Plusz alapelem IsoteQ PR födém elıregyártott min. C16-24 vagy C16-32 beton Méretezett koszorú vasalás IsoteQ Plusz Áthidaló elem Tetszıleges nyílászáró 35. ábra Külsı teherhordó fal, födém és áthidaló metszete IsoteQ Plusz elemekbıl H 1063 Budapest, Bajnok u. 19. Telefon: +36-1/ Fax: +36-1/ isoteq@isoteq.hu Az oldal tartalma szerzıi jogvédelem alatt áll. Minden jog fenntartva IsoteQ Magyarország Kft. részére.

37 Tetszıleges nyílászáró IsoteQ falvégzáró elem Méretezett oszlop vasalat Vágott IsoteQ Passzív falvéges falelem Polisztirol kézi eltávolítása IsoteQ Passzív falelem Min. C vagy C beton 36. ábra Falsarok és ablakcsatlakozás vízszintes metszete IsoteQ Passzív elemekbıl H 1063 Budapest, Bajnok u. 19. Telefon: +36-1/ Fax: +36-1/ isoteq@isoteq.hu Az oldal tartalma szerzıi jogvédelem alatt áll. Minden jog fenntartva IsoteQ Magyarország Kft. részére.

38 Tetszıleges nyílászáró hıszigetelés min. C vagy C beton Méretezett koszorú vasalat IsoteQ Passzív alapelem Kiegészítı XPS hıszigetelés IsoteQ Normál koszorúelem Méretezett húzott vasalat Méretezett koszorúvasalás IsoteQ PR födémelem IsoteQ Normál alapelem 37. ábra Alápincézett épület lábazati metszete IsoteQ Normál és Passzív elemekbıl H 1063 Budapest, Bajnok u. 19. Telefon: +36-1/ Fax: +36-1/ isoteq@isoteq.hu Az oldal tartalma szerzıi jogvédelem alatt áll. Minden jog fenntartva IsoteQ Magyarország Kft. részére.

39 IsoteQ Passzív alapelem min. C16-24 vagy C16-32 beton IsoteQ Passzív koszorúelem IsoteQ Passzív alapelem min. C16-24 vagy C16-32 beton IsoteQ PR födém elıregyártott IsoteQ Passzív Áthidalóelem Méretezett koszorú vasalás Tetszıleges nyílászáró Méretezett áthidaló vasalás 38. ábra Külsı teherhordó fal, födém és áthidaló metszete IsoteQ Passzív elemekbıl H 1063 Budapest, Bajnok u. 19. Telefon: +36-1/ Fax: +36-1/ isoteq@isoteq.hu Az oldal tartalma szerzıi jogvédelem alatt áll. Minden jog fenntartva IsoteQ Magyarország Kft. részére.

40

41

42

43

44 IsoteQ Passzív falelem Típusa: külsı fal Hıátbocsátási tényezı: 0,13 W/m 2 K Csillapítási tényezı: Késleltetés: 10.5 h Fajlagos tömeg: 400 kg/m 2 Fajlagos hıtároló tömeg: 13 kg/m 2 Felületi hımérséklet -15 O C-nál: 19.4 O C Légállapot kívül: O C 90% Légállapot belül: 20.0 O C 50% Hıátadási tényezı kívül: W/m 2 K Hıátadási tényezı belül: 8.00 W/m 2 K Diffúziós idıszak: 180 nap Parciális vízgıznyomás (Pa) hımérséklet O C Rétegek kívülrıl befelé Réteeg megnevezése LB-KNAUF Gépi alapvakolat No. d λ κ R δ Rv µ C ρ - [cm] [W/mK] - [m2k/w] g/msmpa m2smpa/g - [kj/kgk] [kg/m3] 1 2 0,75-0, ,023 0, , IsoteQ réteg 2 5,2 0,035-1, , ,46 - Vasbeton 3 14,6 1,55-0, ,008 18,25-0, IsoteQ réteg 4 20,2 0,035-5, , ,46 - Betonyp 5 1,2 0,26-0, , ,6 - - LB-KNAUF Glattputz 6 1 0,5-0,02 0,0135 0, , Vizsgálati jelentés: A szerkezet a szabvány szerint MEGFELELİ 43. ábra Páradiffúziós ellenırzı számítás IsoteQ Passzív H 1063 Budapest, Bajnok u. 19. Telefon: +36-1/ Fax: +36-1/ isoteq@isoteq.hu Az oldal tartalma szerzıi jogvédelem alatt áll. Minden jog fenntartva IsoteQ Magyarország Kft. részére.

45 IsoteQ Passzív fürdıszobafal csempével Típusa: külsı fal Hıátbocsátási tényezı: 0,13 W/m 2 K Csillapítási tényezı: Késleltetés: 10.5 h Fajlagos tömeg: 400 kg/m 2 Fajlagos hıtároló tömeg: 13 kg/m 2 Felületi hımérséklet -15 O C-nál: 19.4 O C Légállapot kívül: O C 90% Légállapot belül: 20.0 O C 50% Hıátadási tényezı kívül: W/m 2 K Hıátadási tényezı belül: 8.00 W/m 2 K Diffúziós idıszak: 180 nap Parciális vízgıznyomás (Pa) hımérséklet O C Rétegek kívülrıl befelé Réteeg megnevezése LB-KNAUF Gépi alapvakolat No. d λ κ R δ Rv µ C ρ - [cm] [W/mK] - [m2k/w] g/msmpa m2smpa/g - [kj/kgk] [kg/m3] 1 2 0,75-0, ,023 0, , IsoteQ réteg 2 5,2 0,035-1, , ,46 - Vasbeton 3 14,6 1,55-0, ,008 18,25-0, IsoteQ réteg 4 20,2 0,035-5, , ,46 - Betonyp 5 1,2 0,26-0, , ,6 - - LB-KNAUF Glattputz 6 1 0,5-0,02 0,0135 0, , Vizsgálati jelentés: A szerkezet a szabvány szerint MEGFELELİ Egyensúlyi állapotban páralecsapódás van, de a diffúziós idıszak alatt nem tud kialakulni (feltöltési idı: 9669 nap). Az izotermával nem rendelkezı rétegek figyelmen kívül lettek hagyva, a tényleges feltöltési idı hosszabb a számítottnál. 4. (IsoteQ réteg) réteg: a diffúziós idıszak alatt a megengedett értéket nem éri el; 44. ábra Páradiffúziós ellenırzı számítás IsoteQ Passzív H 1063 Budapest, Bajnok u. 19. Telefon: +36-1/ Fax: +36-1/ isoteq@isoteq.hu Az oldal tartalma szerzıi jogvédelem alatt áll. Minden jog fenntartva IsoteQ Magyarország Kft. részére.
