1 ÉPÜLETSZERKEZETEK FELÚJÍTÁSA

2 Meglévő épületek Jelentős mértékű felújítás esetén törlik azt az 1000 m 2 -es küszöböt, amely felett a nemzeti szinten megállapított energetikai követelményeknek eleget kell tenni. Ez azt jelenti, hogy valamennyi épületre érvényesíteni kell majd az energetikai minimumkövetelményeket, ha homlokzatainak és más külső határoló felületeinek több, mint 25 %-át érinti a felújítás, vagy az épület értékének 25 %-át meghaladó értékű a beruházás (a telek értéke nélkül), továbbá ösztönözni kell a követelményeknél jelentősen jobb (közel nulla energiaigényű) felújításokat.

3 Kivételek Dönthet egy ország úgy, hogy sem az energiahatékonyságra vonatkozó követelményeket, sem a tanúsítást nem írja elő az alábbi épületekre: Védett épületek felújítása, ahol a jellegzetes megjelenést elfogadhatatlan mértékben megváltoztatná a felújítás; Imaházak, templomok; Ideiglenes épületek és ideiglenesen használt épületek, Mezőgazdasági vagy alacsony energiaigényű ipari épületek 50m 2 -nél kisebb szabadon álló épületek

4 Szép p régi r épületek felújítása Minden házat be kell csomagolni? NEM! Meg kell védeni a műemlékeket? NEM vonatkozik a műemlékekre! Csak kifejezetten energiatakarékossági célú felújításnál és csak a cserélendő, (átalakítandó) szerkezetre vagy gépészeti rendszerre előírt követelményt kell betartani.

5 FELÚJÍTÁS MŰSZAKI ELŐKÉSZÍTÉSE ÉPÜLETENERGETIKAI TANÚSÍTÁS vagy AUDIT?

6 TANÚSÍTÁS - AUDIT EREDETI TERVEK BESZERZÉSE TERVEK HELYSZÍNI ELLENŐRZÉSE AZONOSÍTÁS OPTIMÁLIS HŐSZIGETELÉSI MEGOLDÁSOK ÉS ÉPÜLETGÉPÉSZETI FELÚJÍTÁSI LEHETŐSÉGEK EGYÜTTES VIZSGÁLATA A) KOMPLEX FELÚJÍTÁS LEHETŐSÉGÉNEK VIZSGÁLATA (?) vagy B) FELÚJÍTÁSI LÉPÉSEK ÜTEMEZÉSE

7 TANÚSÍTÁS - AUDIT EREDETI TERVEK BESZERZÉSE TERVEK HELYSZÍNI ELLENŐRZÉSE AZONOSÍTÁS OPTIMÁLIS HŐSZIGETELÉSI MEGOLDÁSOK ÉS ÉPÜLETGÉPÉSZETI FELÚJÍTÁSI LEHETŐSÉGEK EGYÜTTES VIZSGÁLATA A) KOMPLEX FELÚJÍTÁS LEHETŐSÉGÉNEK VIZSGÁLATA (?) B) FELÚJÍTÁSI LÉPÉSEK ÜTEMEZÉSE

8 TANÚSÍTÁS - AUDIT EREDETI TERVEK BESZERZÉSE TERVEK HELYSZÍNI ELLENŐRZÉSE AZONOSÍTÁS OPTIMÁLIS HŐSZIGETELÉSI MEGOLDÁSOK ÉS ÉPÜLETGÉPÉSZETI FELÚJÍTÁSI LEHETŐSÉGEK EGYÜTTES VIZSGÁLATA A) KOMPLEX FELÚJÍTÁS LEHETŐSÉGÉNEK VIZSGÁLATA (?) B) FELÚJÍTÁSI LÉPÉSEK ÜTEMEZÉSE

9 OPTIMALIZÁLÁS EREDETI TERVEK BESZERZÉSE TERVEK HELYSZÍNI ELLENŐRZÉSE OPTIMÁLIS HŐSZIGETELÉSI MEGOLDÁSOK ÉS ÉPÜLETGÉPÉSZETI FELÚJÍTÁSI LEHETŐSÉGEK EGYÜTTES VIZSGÁLATA A) KOMPLEX FELÚJÍTÁS LEHETŐSÉGÉNEK VIZSGÁLATA (?) vagy B) FELÚJÍTÁSI LÉPÉSEK ÜTEMEZÉSE

10 MŰSZAKI-PÉNZÜGYI JAVASLATOK EREDETI TERVEK BESZERZÉSE TERVEK HELYSZÍNI ELLENŐRZÉSE OPTIMÁLIS HŐSZIGETELÉSI MEGOLDÁSOK ÉS ÉPÜLETGÉPÉSZETI FELÚJÍTÁSI LEHETŐSÉGEK EGYÜTTES VIZSGÁLATA A) KOMPLEX FELÚJÍTÁS LEHETŐSÉGÉNEK VIZSGÁLATA vagy B) FELÚJÍTÁSI LÉPÉSEK ÜTEMEZÉSE

11 FELÚJÍTÁS TERVEZÉSE TERVEZŐI FELADAT: FELÚJÍTÁSI KIVITELI TERVEK ELKÉSZÍTÉSE (LEHETŐSÉG: TÍPUS FELÚJÍTÁSI TERVEK KÉSZÍTÉSE)

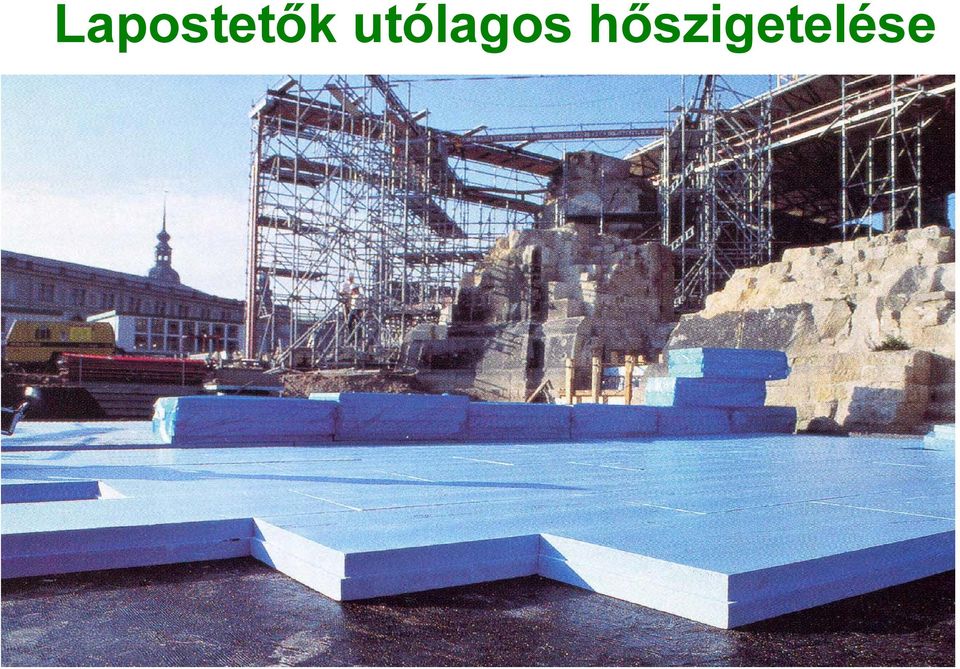

12 Lapostetők utólagos hőszigetelése

13 A csapadékvíz-szigetelés állapota nem megfelelő (károsodott, vagy tönkrement, felújítása indokolt), lejtéskialakítása megfelelő A csapadékvíz-szigetelés állapota nem megfelelő (károsodott, vagy tönkrement, felújítása indokolt), lejtéskialakítása nem megfelelő. A csapadékvíz-szigetelés állapota megfelelő (teljes felújítása nem indokolt), lejtéskialakítása megfelelő. A csapadékvíz-szigetelés állapota megfelelő (teljes felújítása nem indokolt), lejtéskialakítása nem megfelelő.

14 Lapostetők utólagoshőszigetelése 1 MEGLÉVŐ LEJTÉS ÉS CSAPADÉKVÍZ-SZIGETELÉS ALKALMATLAN Kiegészítő hőszigetelés λ = 0,035 0,041 W/mK leterhelõ réteg védõréteg (geotextília) új csapadékvíz-szigetelés gõznyomást kiegyenlítõ réteg kiegészítõ hõszigetelés meglévõ csapadékvíz-szigetelés meglévõ hõszigetelés párazáró réteg födémszerkezet felületkiegyenlítõ réteg új csapadékvíz-szigetelés gõznyomást kiegyenlítõ réteg kiegészítõ hõszigetelés kiegészítõ-lejtésképzõ hõszigetelés TEHERBÍRÁSI TARTALÉK?

15 Felújítandó tető hőátbocsátási tényezője U (W/m 2 K) Felújított egyenes rétegrendű lapostetők Felújított tető rétegtervi hőátbocsátási tényezője U (W/m 2 K) Kiegészítő hőszigetelés átlagos vastagsága, cm ,10 0,20-0,23 1,05 ( ) 0,20-0,23 1,00 0,20-0,23 0,19-0,22 0,95 0,20-0,23 0,19-0,22 0,90 0,20-0,22 0,19-0,21 0,85 0,20-0,22 0,19-0,21 0,80 0,19-0,22 0,18-0,21 0,75 0,20-0,23 0,19-0,21 0,18-0,20 0,70 0,20-0,22 0,19-0,21 0,18-0,20 0,65 0,19-0,22 0,18-0,21 0,18-0,20 0,60 0,20-0,22 0,19-0,21 0,18-0,20 0,18-0,19 0,55 0,20-0,23 0,19-0,21 0,18-0,20 0,18-0,20 0,18-0,19 0,50 0,20-0,22 0,19-0,21 0,18-0,20 0,17-0,19 0,17-0,18 0,45 0,20-0,22 0,19-0,21 0,18-0,20 0,17-0,19 0,17-0,18 0,17-0,18

16 SOTE d sz = cm EPS U =0,75 W/m 2 K U =0,25 W/m 2 K

17 SOTE d sz = cm EPS U =0,75 W/m 2 K U =0,25 W/m 2 K

18

19 SOTE FELÚJÍTVA

20 PANNONPLAST d sz = 6+2 cm EPS U =0,40 W/m 2 K U =0,25 W/m 2 K

21 PANNONPLAST dsz = 6+2 cm EPS UM=0,40 W/m2K UF=0,25 W/m2K

22 SOLANOVA d SZ =26 cm U F =0,13 W/m 2 K

23 Lapostetők utólagoshőszigetelése 2 MEGLÉVŐ LEJTÉS ALKALMAS, CSAPADÉKVÍZ SZIGETELÉS MEGFELELŐ, VAGY FELÚJÍTANDÓ Kiegészítő hőszigetelés λ = 0,038 W/mK leterhelõ lapok alátétpapucsokon elválasztó-védõ réteg kiegészítõ hõszigetelés (XPS) (elválasztó réteg) meglévõ csapadékvíz-szigetelés meglévõ hõszigetelés párazáró réteg födémszerkezet felületkiegyenlítõ réteg TEHERBÍRÁSI TARTALÉK?

24 Felújított fordított rétegrendű lapostetők (PLUSZ-tetők) Felújítandó tető rétegtervi hőátbocsátási tényezője U (W/m 2 K) Felújított tető rétegtervi hőátbocsátási tényezője U (W/m 2 K) Kiegészítő hőszigetelés névleges vastagsági mérete cm ,10 0,20 0,18 0,17 1,05 0,20 0,18 0,17 1,00 0,20 0,18 0,17 0,95 0,19 0,18 0,16 0,90 0,19 0,18 0,16 0,85 0,19 0,18 0,16 0,80 0,19 0,18 0,16 0,75 0,20 0,18 0,17 0,16 0,70 0,20 0,18 0,17 0,16 0,65 0,20 0,18 0,17 0,16

25

26

27

28 Beépített tetőteret határoló szerkezetek utólagos hőszigetelése

29 Beépített tetőteret határoló szerkezetek utólagos hőszigetelése Tetőfedés és/vagy aljzata elbontandó

30 Felújítandó szerkezet rétegtervi hőátbocsátási tényezője U (W/m 2 K) Felújított beépített tetőteret határoló ferde fal Felújított szerkezet rétegtervi hőátbocsátási tényezője U (W/m 2 K) Kiegészítő hőszigetelés névleges vastagsági mérete, cm ,75 0,19 0,70 0,19 0,65 0,20 0,18 0,60 0,20 0,18 0,55 0,19 0,18 0,50 0,20 0,19 0,17 0,45 0,20 0,18 0,16 0,40 (1979-TŐL) 0,20 0,19 0,17 0,16

31 Beépített tetőteret határoló szerkezetek utólagos belső oldali hőszigetelése tetõfedés tetõlécezés ellenléc + szellõztetett légréteg alátéthéjazat szarufa hõszigetelés szarufák között légzáró-párafékezõ réteg belsõ burkolat kiegészítõ hõszigetelés felületképzõ réteg

32 Padlásfödémek utólagos hőszigetelése

33 Padlásfödémek utólagos hőszigetelése - 1 A B járóréteg kiegészítõ hõszigetelés pallóváz között deszkázat kiegészítõ hõszigetelés borított fagerendák között deszkázat nádvakolat

34 Felújított faszerkezetű padlásfödémek Felújítandó padlásfödém rétegtervi hőátbocsátási tényezője U (W/m 2 K) Felújított padlásfödém rétegtervi hőátbocsátási tényezője U (W/m 2 K) Kiegészítő hőszigetelés vastagsági mérete, cm A változat B változat ,10 0,17 0,20 0,19 1,05 0,17 0,20 0,19 1,00 0,17 0,19 0,18 0,95 0,16 0,19 0,18 0,90 0,16 0,19 0,18 0,85 0,20 0,16 0,19 0,18 0,80 0,20 0,16 0,20 0,19 0,18 0,75 0,20 0,16 0,20 0,18 0,17 0,70 0,19 0,15 0,20 0,18 0,17 0,65 0,19 0,15 0,19 0,18 0,17 0,60 0,19 0,15 0,20 0,19 0,17 0,16 0,55 0,18 0,15 0,20 0,18 0,17 0,16

35 Padlásfödémek utólagos hőszigetelése - 2 A B könnyû járóréteg kiegészítõ hõszigetelés pallóváz meglévõ hõszigetelés födémszerkezet felületkiegyenlítõ réteg könnyûbeton járóréteg technológiai szigetelés kiegészítõ hõszigetelés

36 Felújítandó padlásfödém rétegtervi hőátbocsátási tényezője U (W/m 2 K) Felújított acél- és vasbeton szerkezetű padlásfödémek Felújított padlásfödém rétegtervi hőátbocsátási tényezője U (W/m 2 K) Kiegészítő hőszigetelés vastagsági mérete, cm A változat B változat ,10 0,19 0,20 1,05 0,19 0,20 1,00 0,20 0,19 0,20 0,19 0,95 0,20 0,18 0,20 0,19 0,90 0,20 0,18 0,20 0,19 0,85 0,20 0,18 0,20 0,19 0,80 0,20 0,18 0,20 0,19 0,75 0,20 0,18 0,19 0,18 0,70 0,20 0,17 0,19 0,18 0,65 0,19 0,17 0,20 0,19 0,18 0,60 0,20 0,19 0,17 0,20 0,18 0,17 0,55 0,20 0,18 0,16 0,19 0,18 0,17 0,50 0,19 0,18 0,16 0,19 0,17 0,16

37 Homlokzati falak utólagos hőszigetelése

38 Külső falak utólagos hőszigetelése

39 Külső falak ragasztott/mechanikai rögzítésű hőszigeteléssel és vékonyvakolattal Fal anyaga - falazóelem Vakolatlan falvast. cm Hőátbocsátási tényező U (W/m 2 K) Hőszigetelő réteg vastagsága, cm kisméretű tömör téglafal 38 1,43 0,29 0,28 kisméretű tömör téglafal 51 1,16 0,30 0,28 0,26 kisméretű tömör téglafal 64 0,97 0,30 0,28 0,27 0,25 nagyméretű mészhomok téglafal 44 1,44 0,29 0,28 nagyméretű mészhomok téglafal 59 1,17 0,30 0,28 0,26 nagyméretű mészhomok téglafal 74 0,98 0,30 0,28 0,27 0,25 kisméretű mészhomok téglafal 38 1,59 0,30 0,28 kisméretű mészhomok téglafal 51 1,30 0,29 0,27 kisméretű mészhomok téglafal 64 1,10 0,29 0,28 0,26 kevéslyukú téglafal 38 1,33 0,29 0,27 kevéslyukú téglafal 51 1,07 0,29 0,27 0,26 soklyukú téglafal 25 1,41 0,29 0,28 soklyukú téglafal 38 1,03 0,29 0,27 0,26 soklyukú téglafal 51 0,82 0,30 0,28 0,27 0,25 0,24 B25 blokktéglafal 25 1,39 0,29 0,27 B30 blokktéglafal 29 1,47 0,29 0,28

40 SOLANOVA U me = 1,80 W/m 2 K U mf = 0,22 W/m 2 K U m = 0,20 W/m 2 K 16 cm

41 A KÉREG MEGERŐSÍTÉSE 2 PS 8 3. és 4. periódus

42

43

44 BELSŐ OLDALI HŐSZIGETELÉS PROMATECT (MASTERCLIMA)

45 Hosszúság (mm) Szélesség (mm) 500 Vastagság (mm) 25, 50, 80, 100 Sűrűség (kg/m 3 ) 300±10% Hővezető képesség (W/mK) 0,053 Páradiffúziós ellenállási szám (μ) 4,5/9,5 Páradiffúziós tényező (g/msmpa) 0,019-0,040 Pórustartalom (térfogat %) kb. 80 Kémhatás (ph érték) 7-10 Éghetőségi osztály A1 nem éghető Vízfelvétel (%) kb. 350

46

47

48 A kondenzáció érzékelő által mutatott értékek Mérési időszak : jan. 5-febr. 24. Az értékek 23 nap alatt csökkentek 0%-ra.

49 FELÜLETTISZTÍTÁS

50 CEMENTALAPÚ RAGASZTÓ FELHORDÁSA

51 MASTERCLIMA LAPOK ELHELYEZÉSE

52 RÖGZÍTETT LAPOK GLETTELÉSE

53 YTONG MULTIPOR

54 FESTÉS VAGY TAPÉTÁZÁS PÁRAÁTERESZTŐ ANYAGGAL (mész- vagy szilikátfesték, vagy könnyű üvegszövet tapéta)

55 Pincefödémek és árkádfödémek utólagos hőszigetelése

56 Pincefödémek és árkádfödémek utólagos hőszigetelése meglévõ padlóburkolat meglévõ úsztatott aljzat technológiai szigetelés meglévõ úsztatóréteg födémszerkezet felületkiegyenlítõ réteg kiegészítõ hõszigetelés ragasztva hálóerõsítésû alapvakolat felületképzõ réteg födémszerkezet kiegészítõ hõszigetelés álmennyezet (burkolat)

57 Felújított acél- és vasbeton szerkezetű pincefödémek és árkádfödémek Felújítandó födémek rétegtervi hőátbocsátási tényezője U (W/m 2 K) 1,10 Felújított födémek hőátbocsátási tényezője U (W/m 2 K) Kiegészítő hőszigetelés vastagsági mérete, cm Pincefödém Árkádfödém ,05 0,30 1,00 0,30 0,95 0,29 0,90 0,29 0,85 0,28 0,20 0,80 0,30 0,27 0,20 0,75 0,29 0,26 0,20 0,70 0,29 0,26 0,19 0,65 0,28 0,26 0,19 0,60 0,30 0,27 0,25 0,20 0,19 0,55 0,29 0,26 0,24 0,20 0,18 0,50 0,27 0,25 0,23 0,20 0,19 0,18 0,45 0,26 0,24 0,22 0,20 0,18 0,17 0,40 0,25 0,23 0,22 0,19 0,17 0,16

58 ÜVEGEZETT NYÍLÁSZÁRÓ SZERKEZETEK CSERÉJE ÉS FELÚJÍTÁSA

59 Ablakcsere szempontjai elhelyezés módja tömítés módja légzárás

60 ELHELYEZÉS - HŐSZIGETELÉS - TÖMÍTÉS LÉG/PÁRA ZÁRÁS

61 LÉGZÁRÁS - PÁRAZÁRÁS

62 INTERNORM EDITION 4 - VARION 4 ABLAKOK U w =0,63 W/m 2 K R w = 44 db

63 TRIÓAJTÓ FA-ALU ABLAK U g =0,60 W/m 2 K U f =0,80 W/m 2 K U w =0,66 W/m 2 K g = 53%

64 SCHÜCO AWS 75.SI U f = 1,30 W/m 2 K U w2 =1,30 W/m 2 K U w3 = 1,00 W/m 2 K

65 Ablakfelújítás módjai üvegcsere új üvegréteg beépítése hézagtömítés

66 ABLAKFELÚJÍTÁS DUPLO RENDSZERREL

67 HŐVISSZAVERŐ BEVONATOS ÜVEG

68 3. RÉTEG ÜVEGEZÉS

69 HÉZAGTÖMÍTÉS V PROFILLAL

70 DUPLEX TÖMÍTŐSZALAG

71 TÖMÍTETT TOK-SZÁRNY KAPCSOLATOK
