ISOACTIVE-3D építési rendszer Paradigmaváltás a Föld megújuló energiájának hasznosításában Bárkányi Tamás Okl. gépészmérnök Jónapot kívánok!

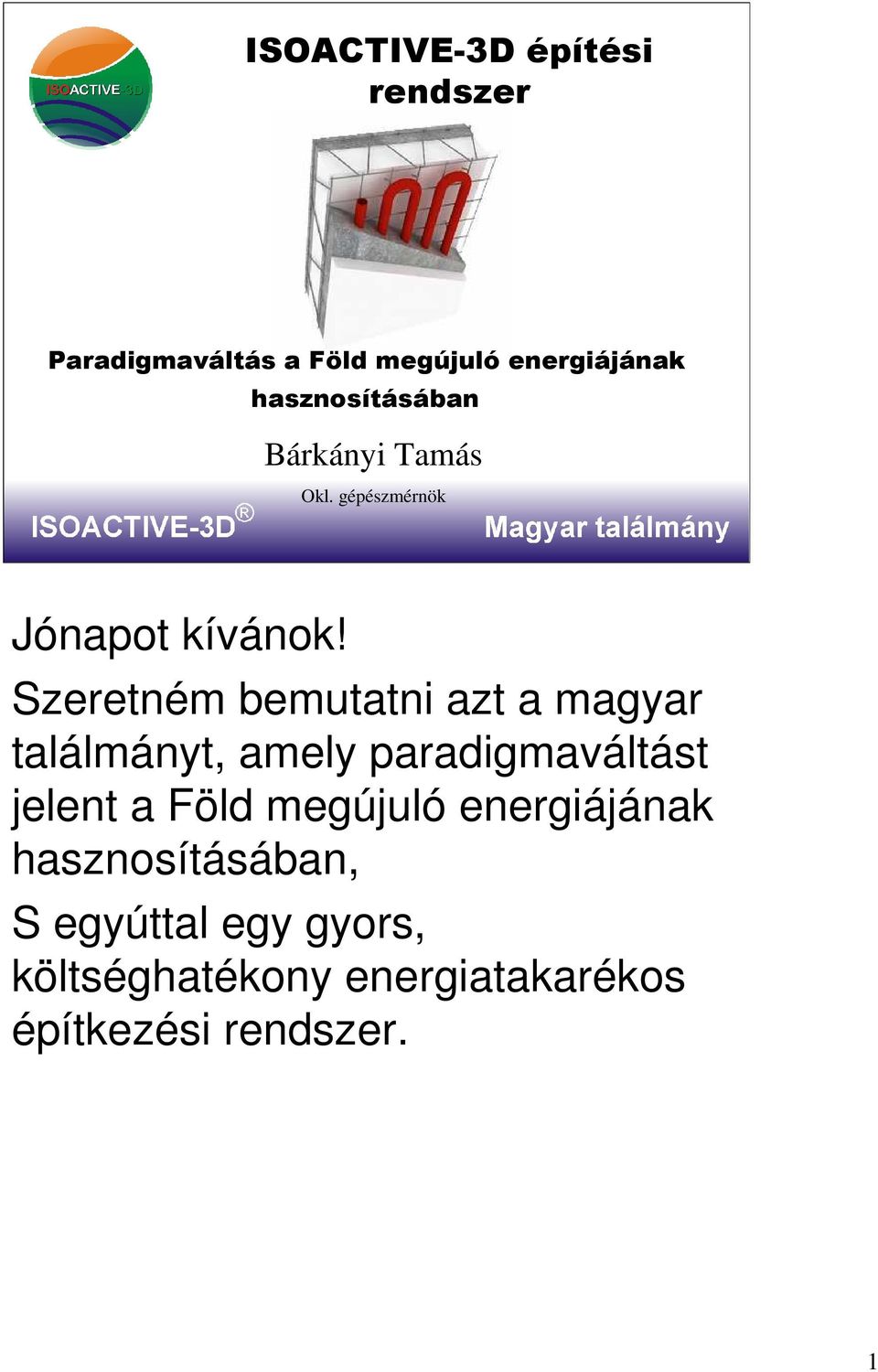

1 ISOACTIVE-3D építési rendszer Paradigmaváltás a Föld megújuló energiájának hasznosításában Bárkányi Tamás Okl. gépészmérnök Jónapot kívánok! Szeretném bemutatni azt a magyar találmányt, amely paradigmaváltást jelent a Föld megújuló energiájának hasznosításában, S egyúttal egy gyors, költséghatékony energiatakarékos építkezési rendszer. 1

Szeretném bemutatni azt a magyar találmányt, amely paradigmaváltást jelent a Föld

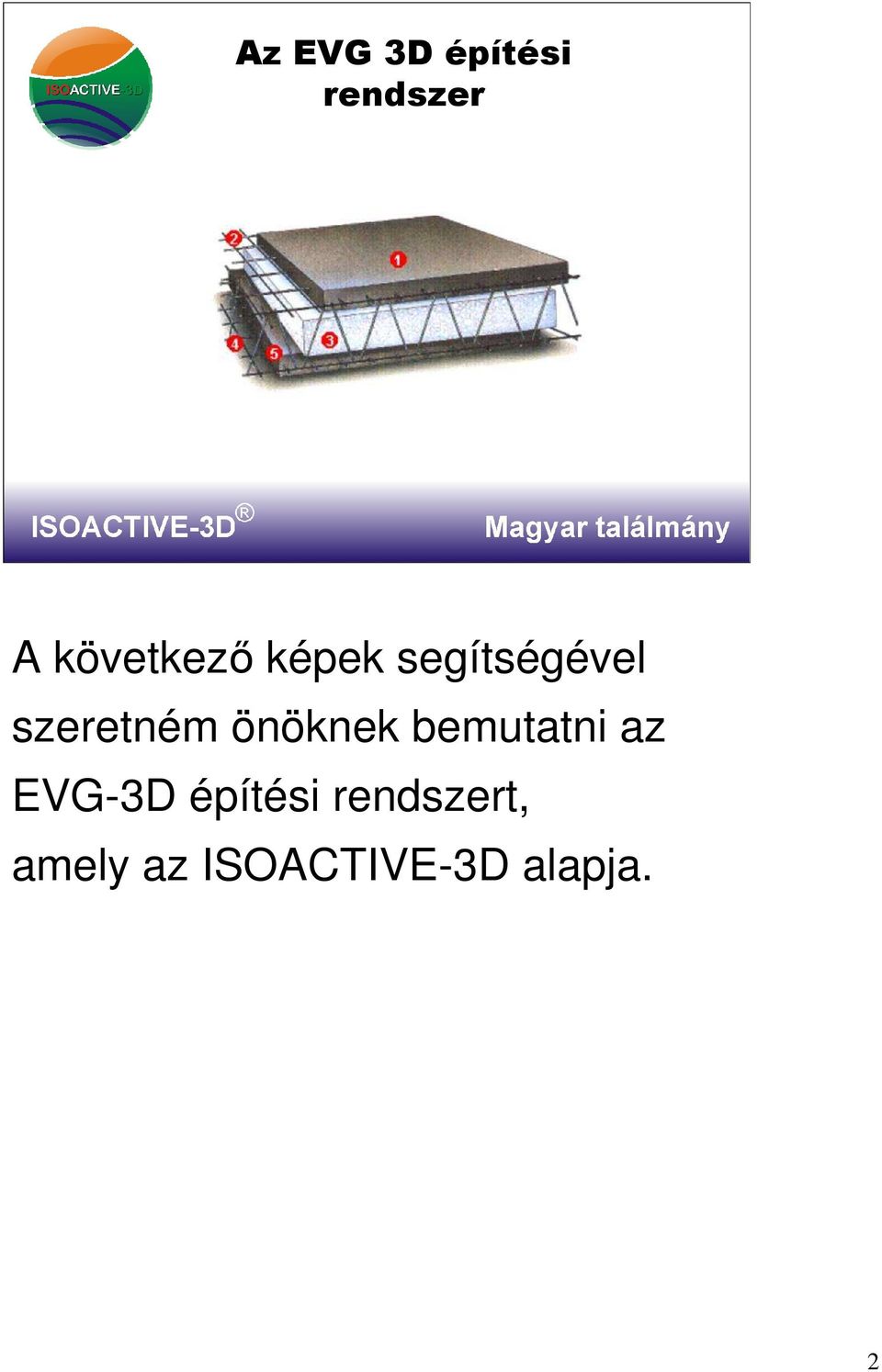

2 Az EVG 3D építési rendszer A következı képek segítségével szeretném önöknek bemutatni az EVG-3D építési rendszert, amely az ISOACTIVE-3D alapja. 2

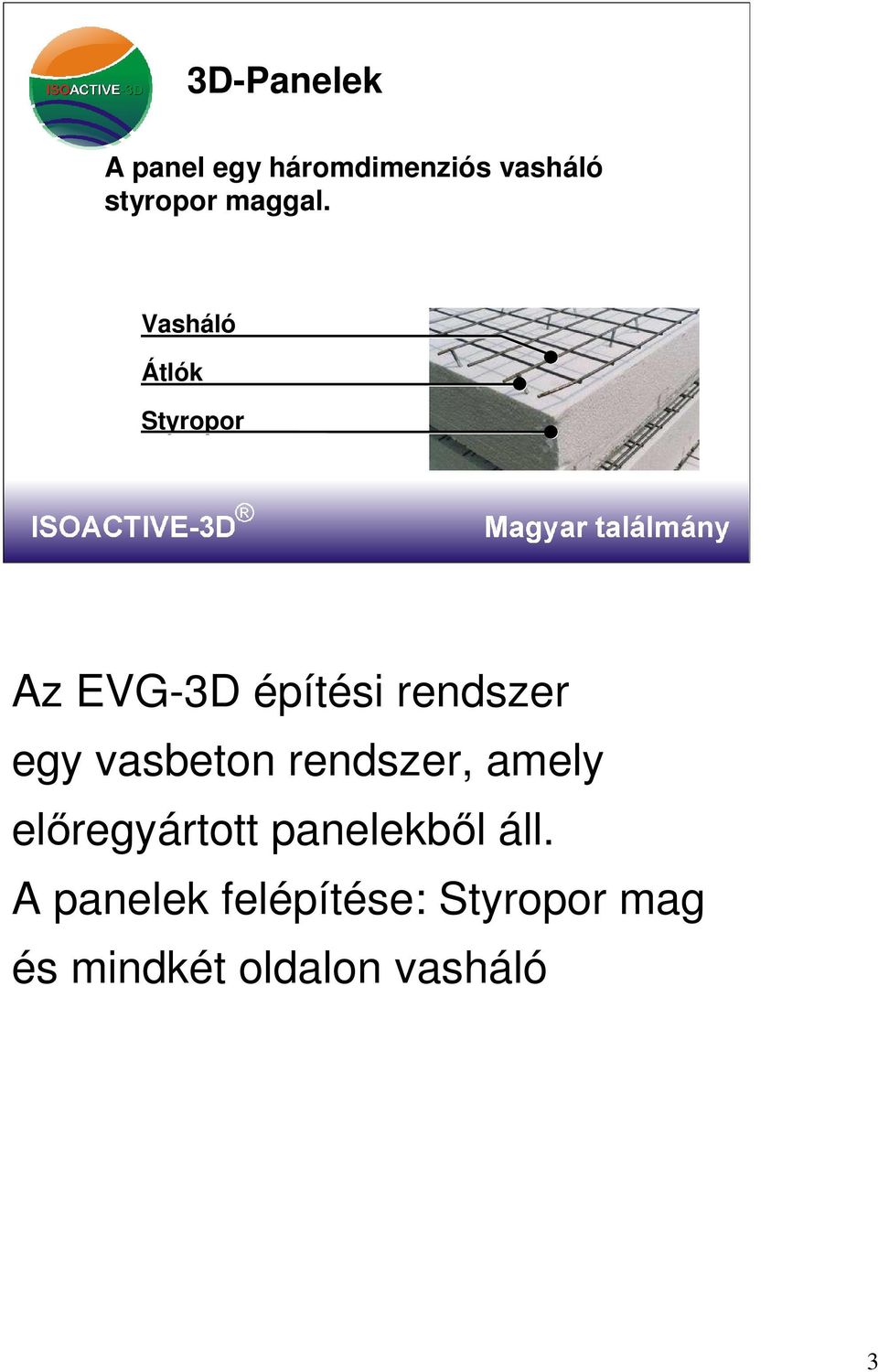

3 3D-Panelek A panel egy háromdimenziós vasháló styropor maggal. Vasháló Átlók Styropor Az EVG-3D építési rendszer egy vasbeton rendszer, amely elıregyártott panelekbıl áll. A panelek felépítése: Styropor mag és mindkét oldalon vasháló 3

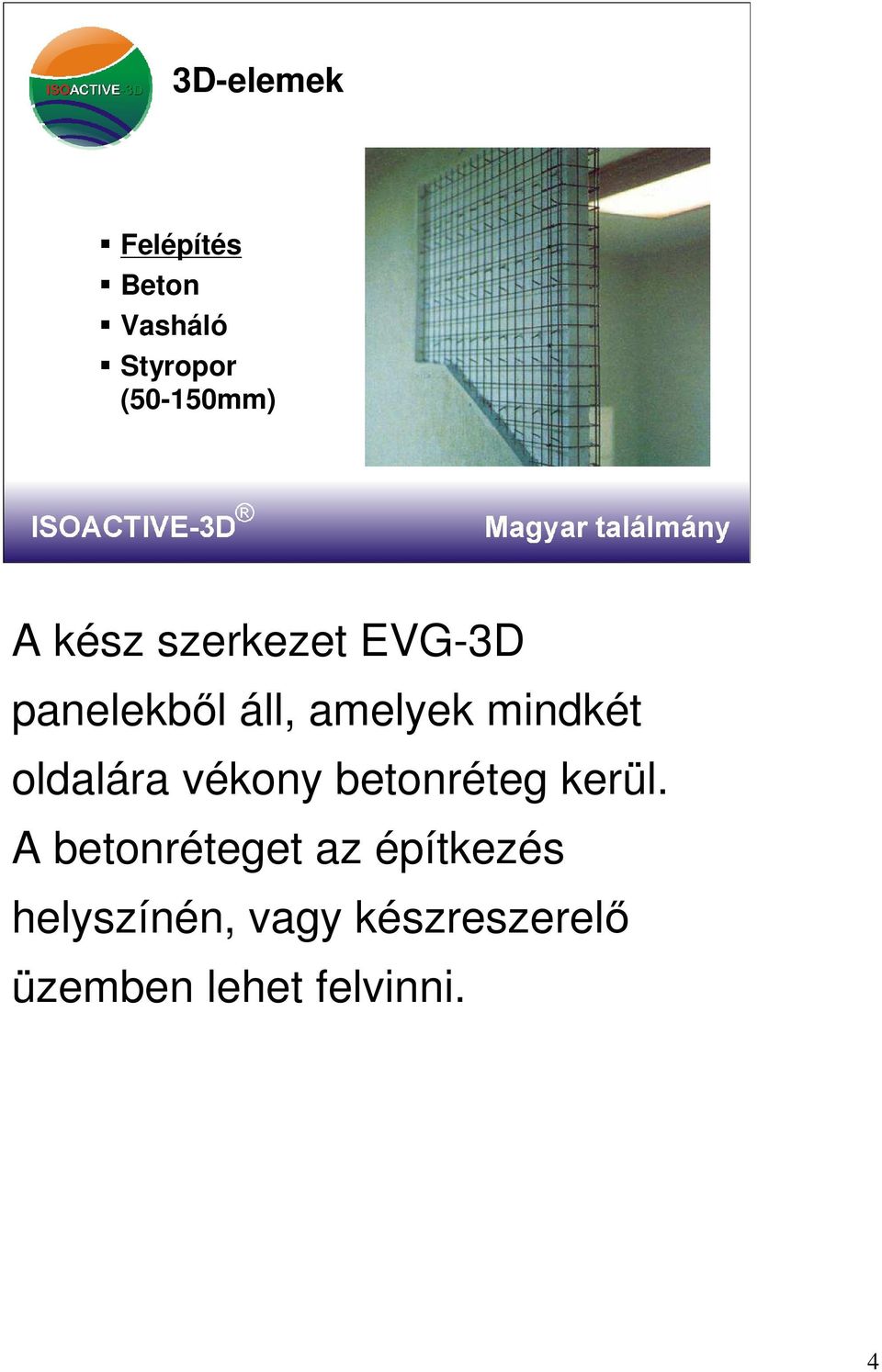

4 3D-elemek Felépítés Beton Vasháló Styropor (50-150mm) A kész szerkezet EVG-3D panelekbıl áll, amelyek mindkét oldalára vékony betonréteg kerül. A betonréteget az építkezés helyszínén, vagy készreszerelı üzemben lehet felvinni. 4

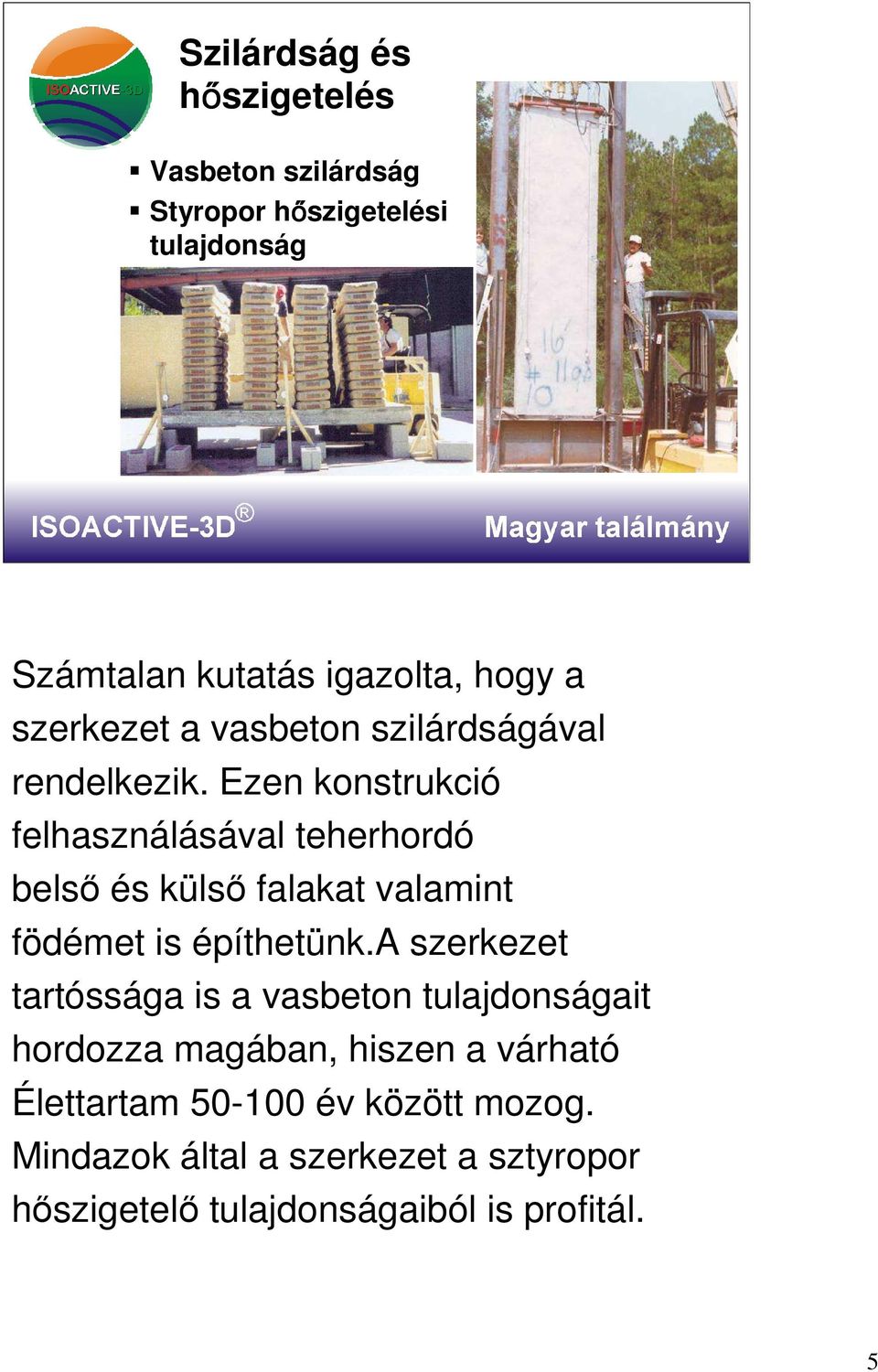

5 Szilárdság és hőszigetelés Vasbeton szilárdság Styropor hőszigetelési tulajdonság Számtalan kutatás igazolta, hogy a szerkezet a vasbeton szilárdságával rendelkezik. Ezen konstrukció felhasználásával teherhordó belsı és külsı falakat valamint födémet is építhetünk.a szerkezet tartóssága is a vasbeton tulajdonságait hordozza magában, hiszen a várható Élettartam év között mozog. Mindazok által a szerkezet a sztyropor hıszigetelı tulajdonságaiból is profitál. 5

Ezen konstrukció felhasználásával teherhordó belsı és külsı falakat valamint födémet is építhetünk.

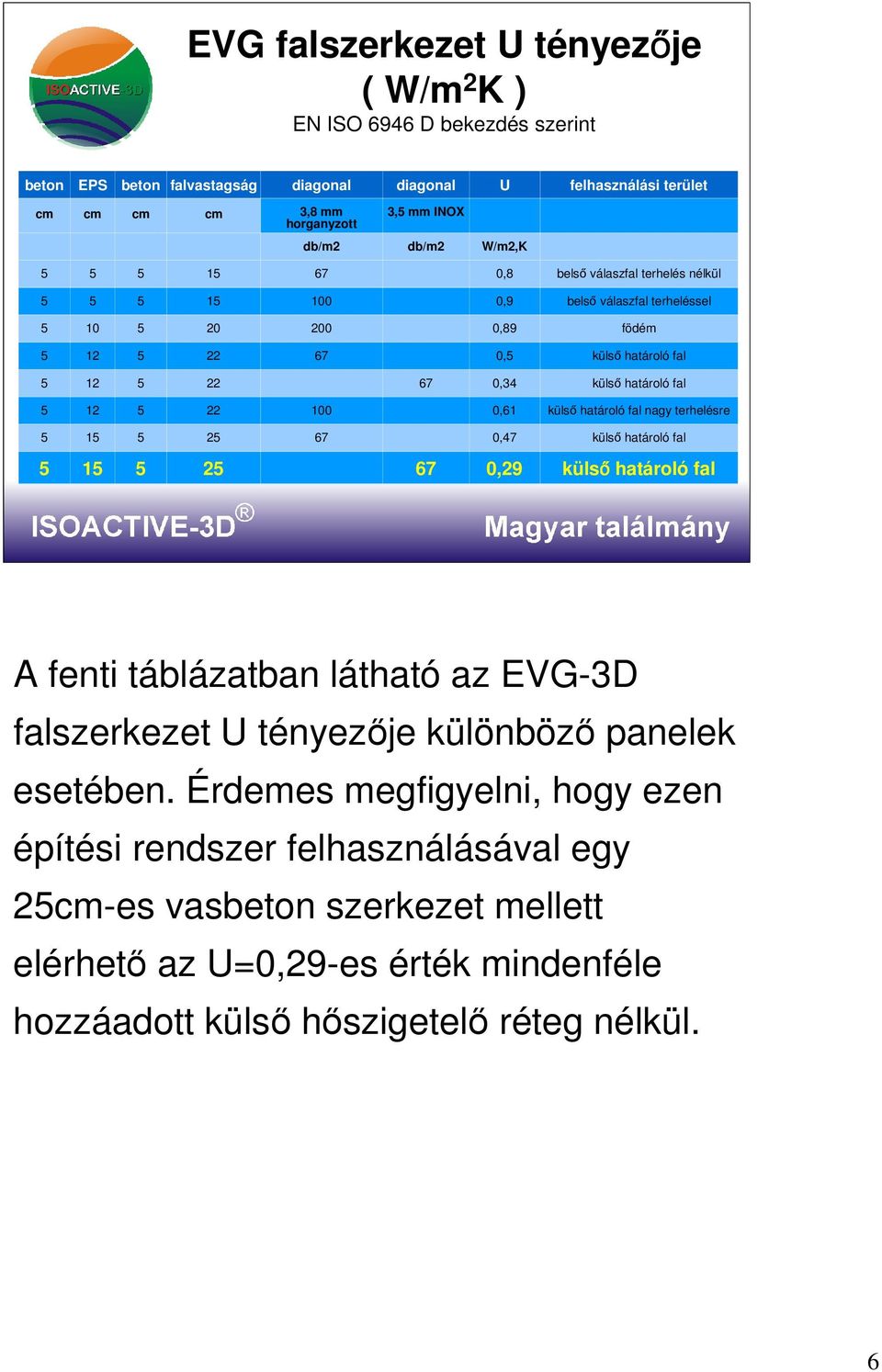

6 EVG falszerkezet U tényezője ( W/m 2 K ) EN ISO 6946 D bekezdés szerint beton EPS beton falvastagság diagonal diagonal U felhasználási terület cm cm cm cm 3,8 mm horganyzott 3,5 mm INOX db/m2 db/m2 W/m2,K ,8 belső válaszfal terhelés nélkül ,9 belső válaszfal terheléssel ,89 födém ,5 külső határoló fal ,34 külső határoló fal ,61 külső határoló fal nagy terhelésre ,47 külső határoló fal ,29 külső határoló fal A fenti táblázatban látható az EVG-3D falszerkezet U tényezıje különbözı panelek esetében. Érdemes megfigyelni, hogy ezen építési rendszer felhasználásával egy 25cm-es vasbeton szerkezet mellett elérhetı az U=0,29-es érték mindenféle hozzáadott külsı hıszigetelı réteg nélkül. 6

12 5 22 100 0,61 külső határoló fal nagy terhelésre 5 15 5 25 67 0,47 külső határoló fal 5 15 5 25 67 0,29 külső határoló fal A fenti táblázatban látható az EVG-3D falszerkezet U tényezıje különbözı

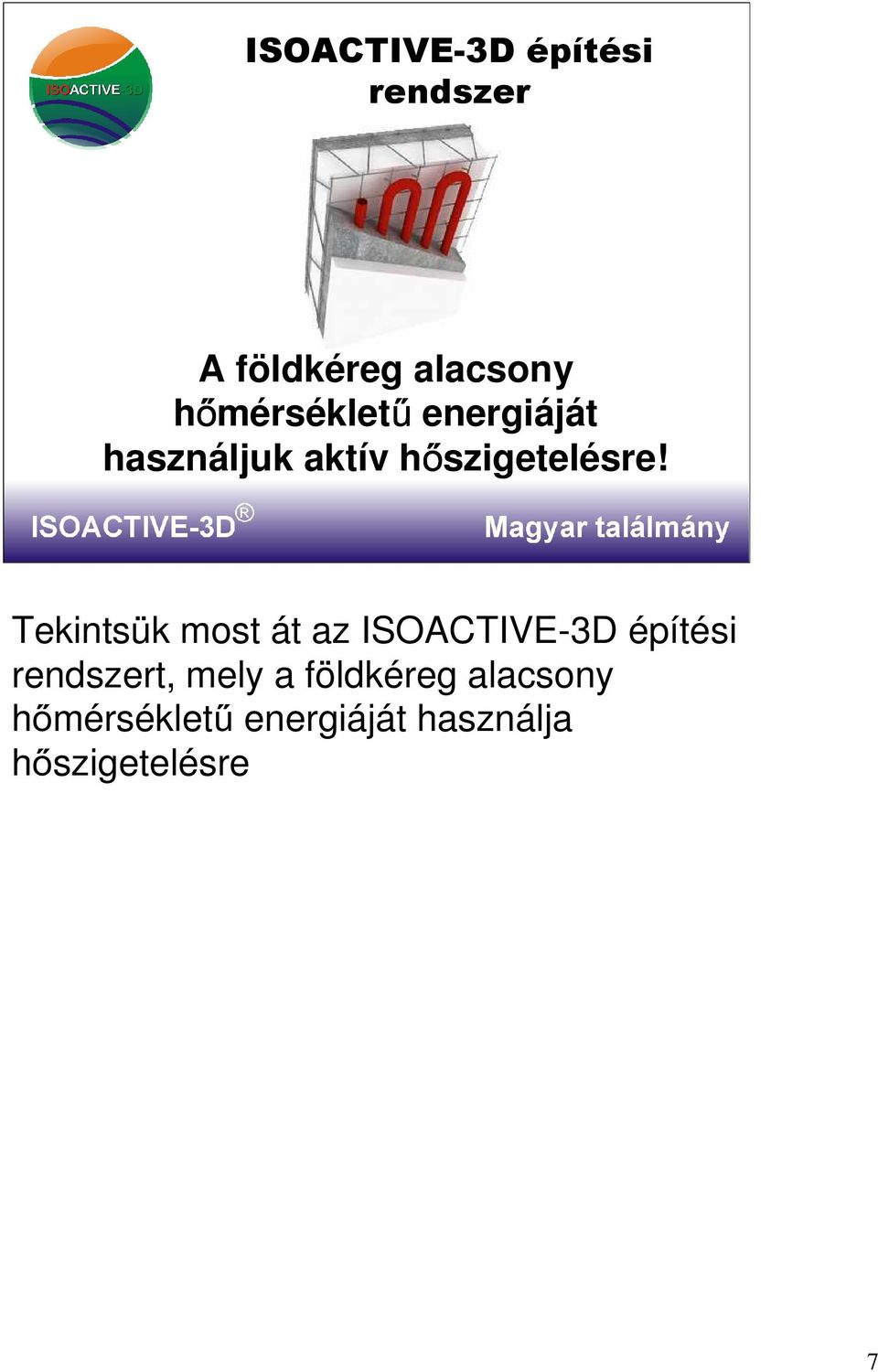

7 ISOACTIVE-3D építési rendszer A földkéreg alacsony hőmérsékletű energiáját használjuk aktív hőszigetelésre! Tekintsük most át az ISOACTIVE-3D építési rendszert, mely a földkéreg alacsony hőmérsékletű energiáját használja hőszigetelésre 7

Tekintsük most át az ISOACTIVE-3D építési rendszert, mely a

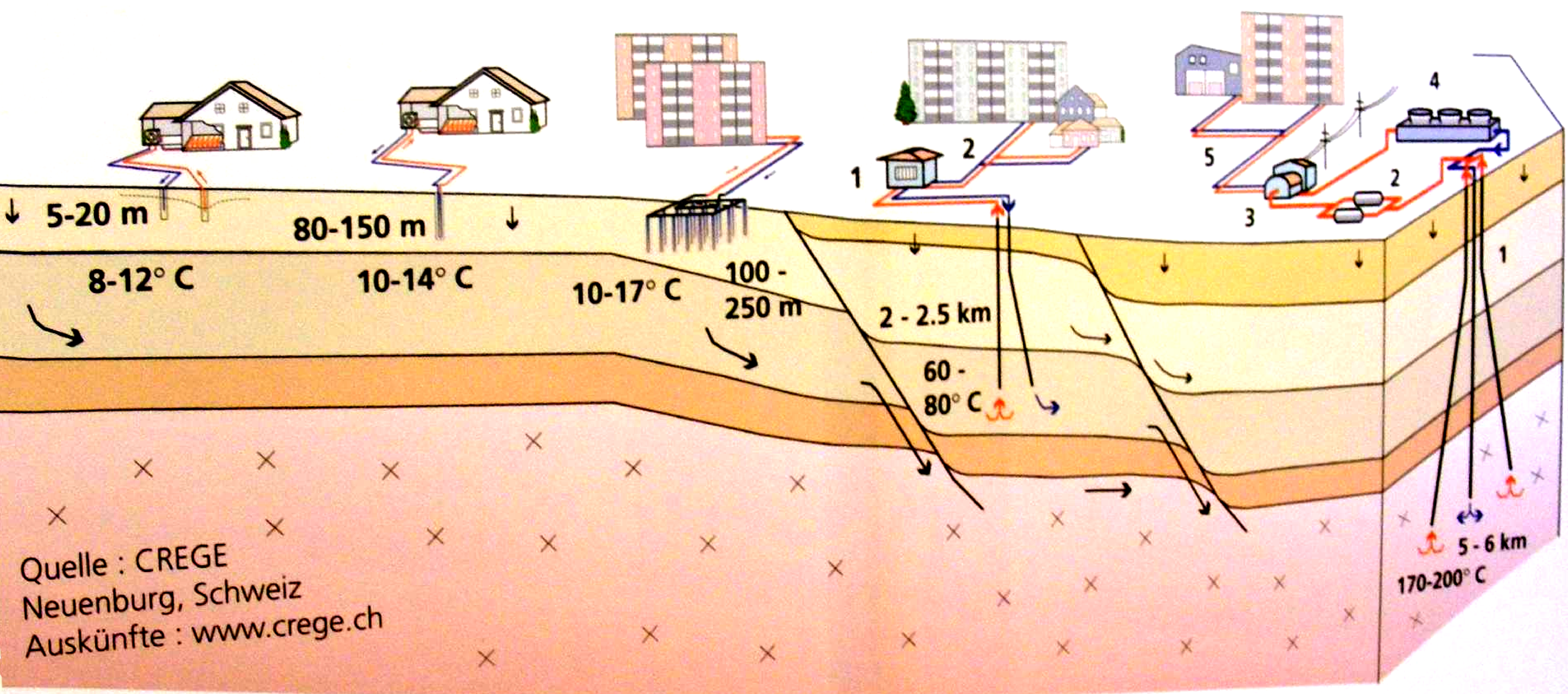

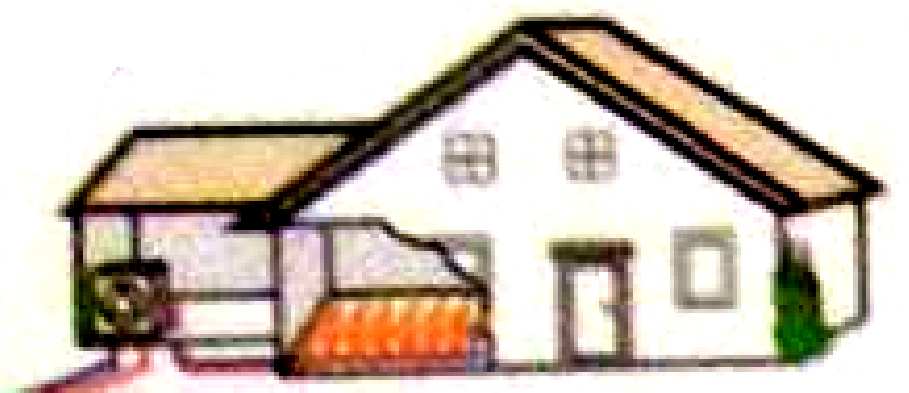

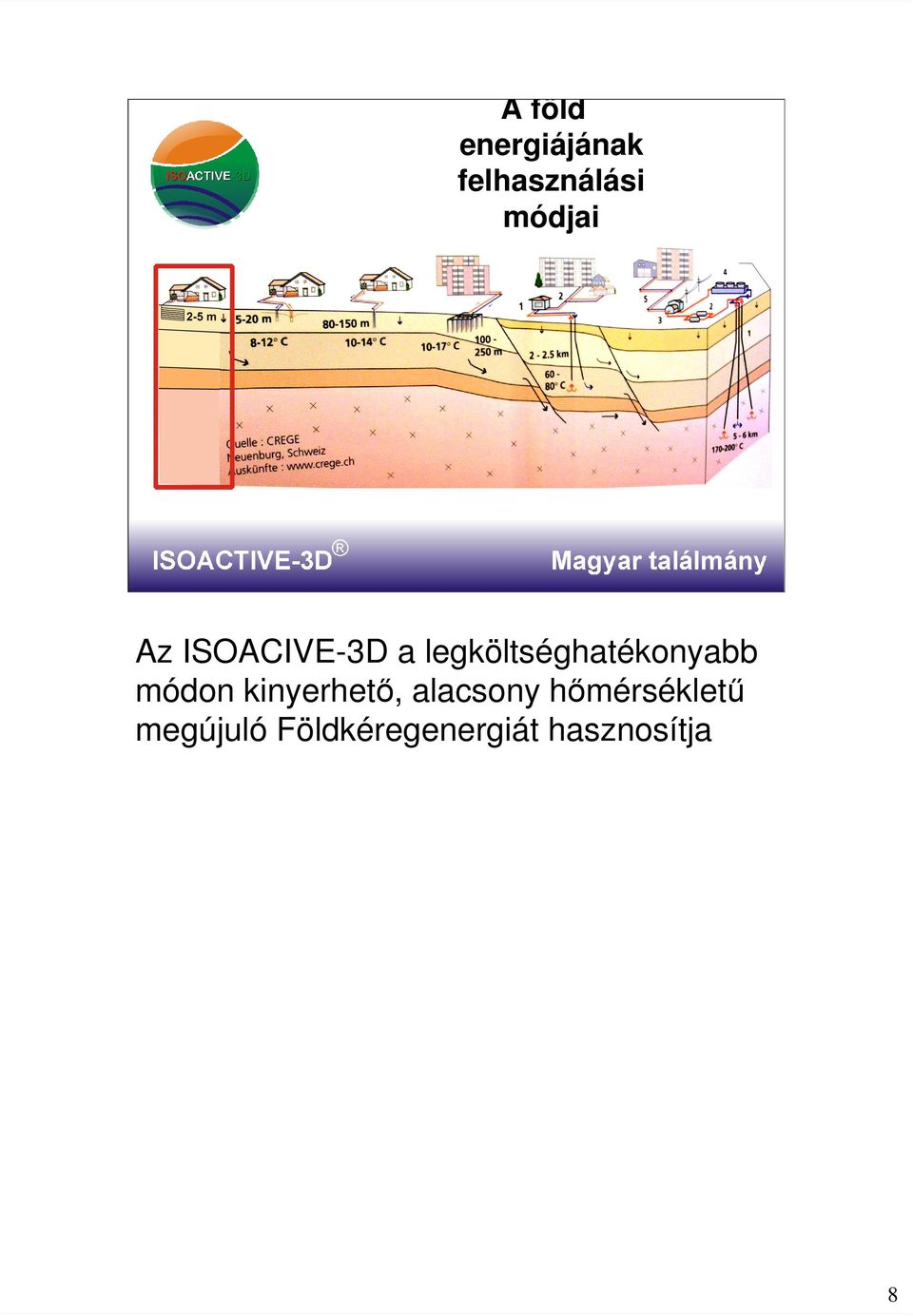

8 A föld energiájának felhasználási módjai Az ISOACIVE-3D a legköltséghatékonyabb módon kinyerhetı, alacsony hımérséklető megújuló Földkéregenergiát hasznosítja 8

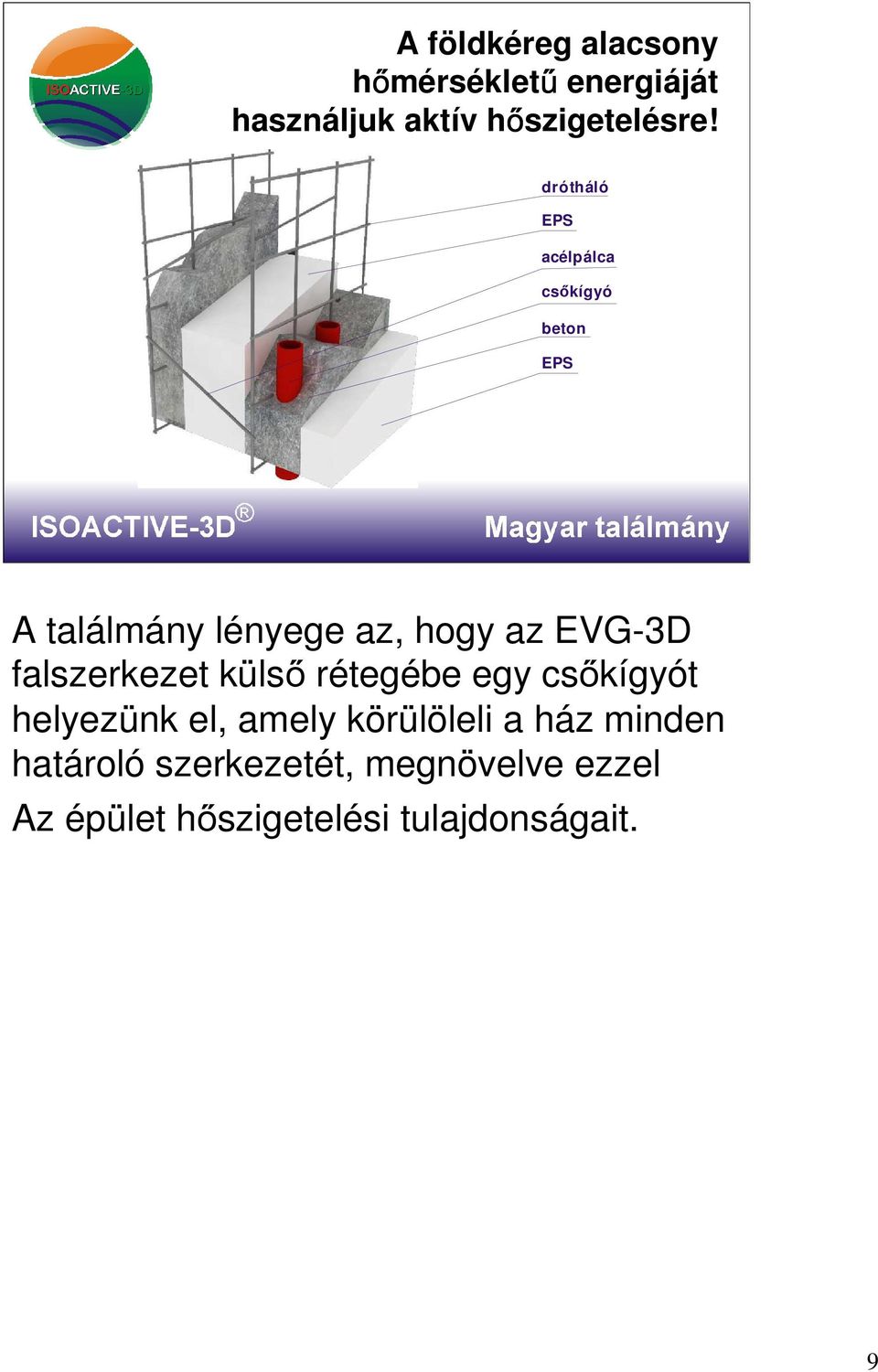

9 A földkéreg alacsony hőmérsékletű energiáját használjuk aktív hőszigetelésre! drótháló EPS acélpálca csıkígyó beton EPS A találmány lényege az, hogy az EVG-3D falszerkezet külső rétegébe egy csőkígyót helyezünk el, amely körülöleli a ház minden határoló szerkezetét, megnövelve ezzel Az épület hőszigetelési tulajdonságait. 9

falszerkezet külső rétegébe egy csőkígyót helyezünk el, amely körülöleli a ház

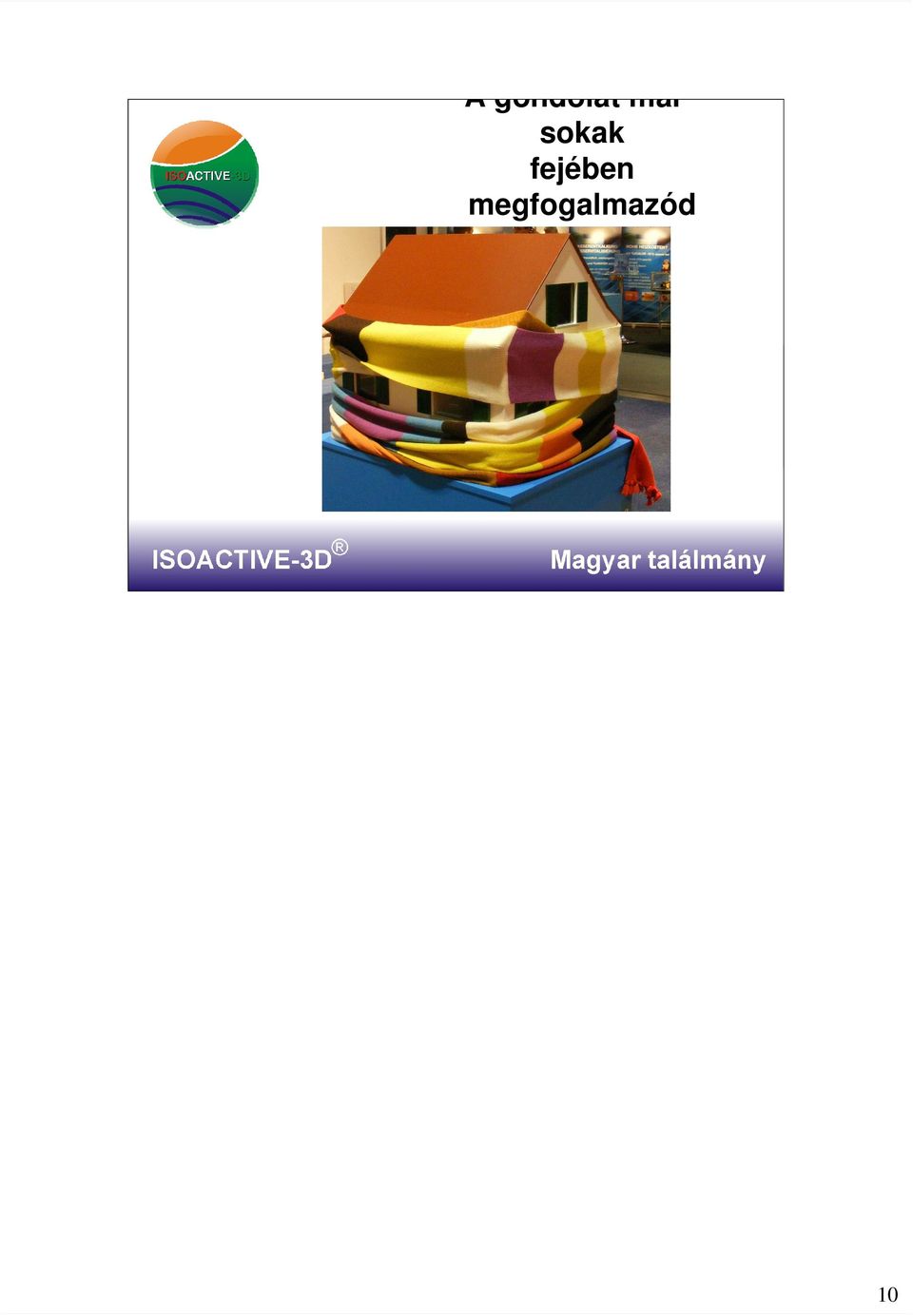

10 A gondolat már sokak fejében megfogalmazód ott 10

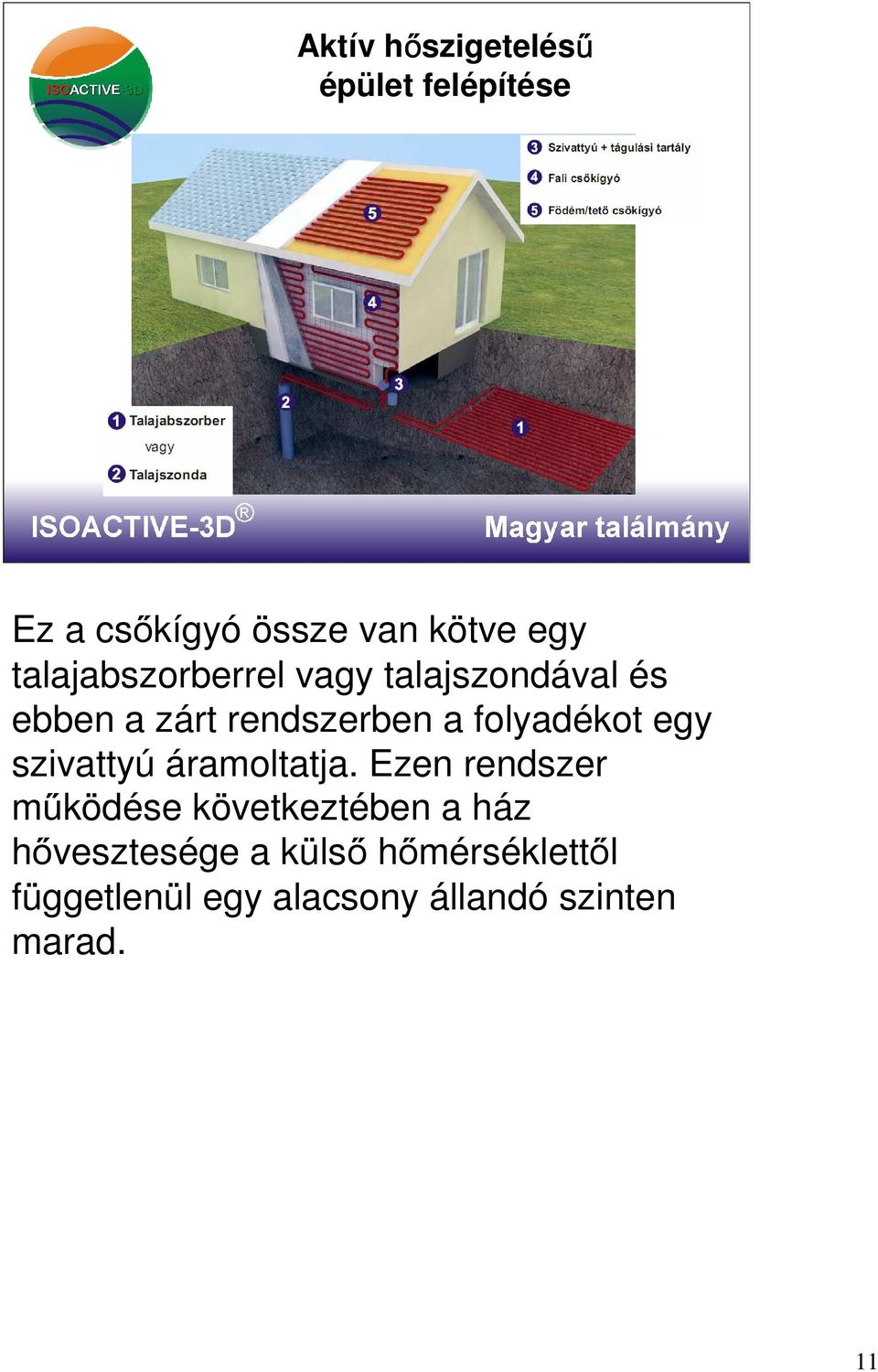

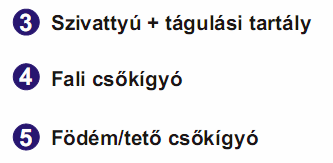

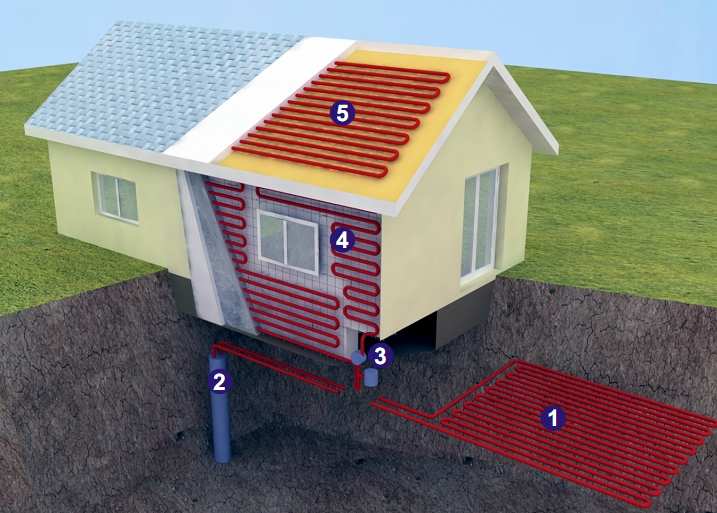

11 Aktív hőszigetelésű épület felépítése Ez a csőkígyó össze van kötve egy talajabszorberrel vagy talajszondával és ebben a zárt rendszerben a folyadékot egy szivattyú áramoltatja. Ezen rendszer működése következtében a ház hővesztesége a külső hőmérséklettől függetlenül egy alacsony állandó szinten marad. 11

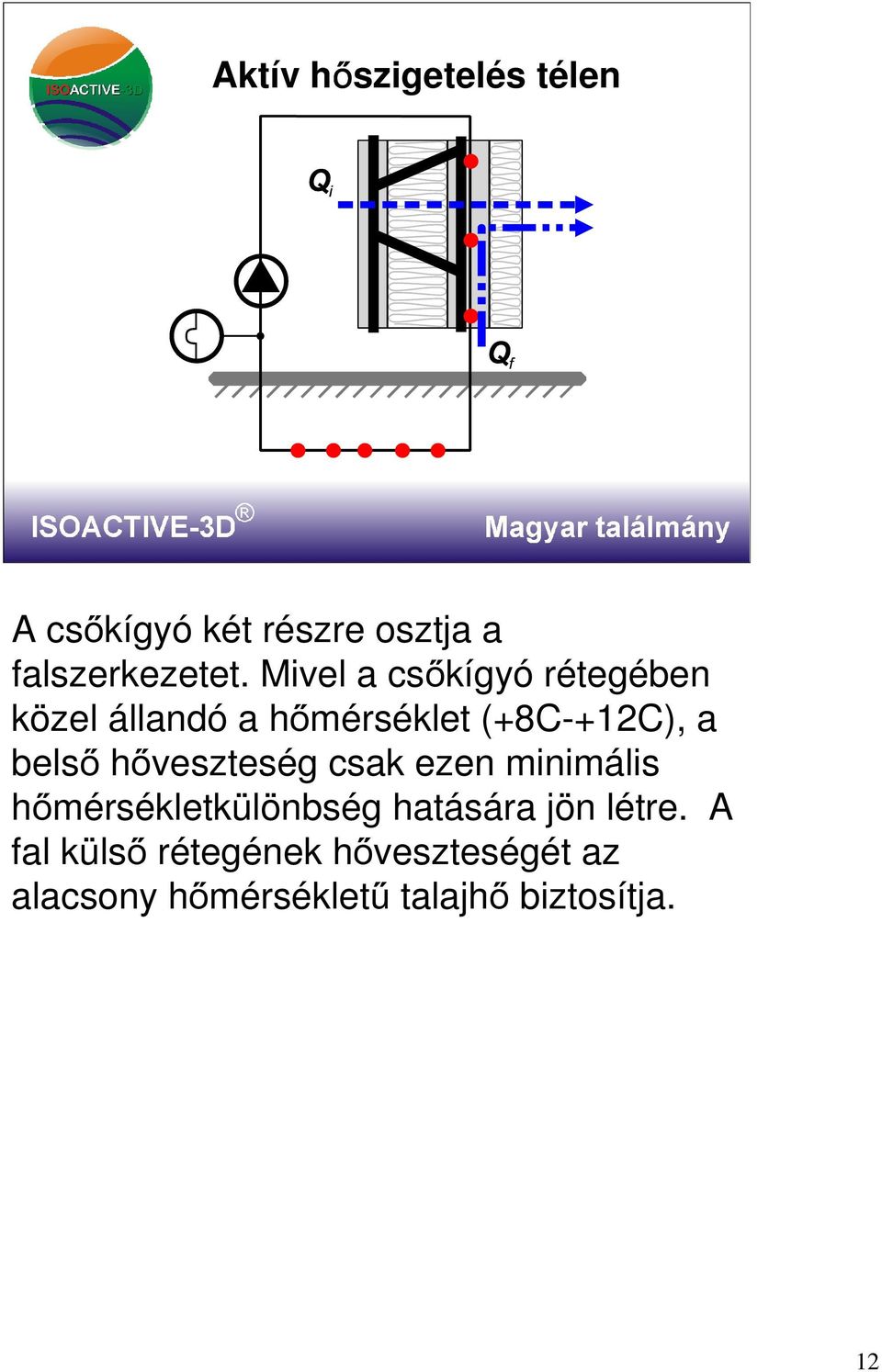

12 Aktív hőszigetelés télen A csőkígyó két részre osztja a falszerkezetet. Mivel a csőkígyó rétegében közel állandó a hőmérséklet (+8C-+12C), a belső hőveszteség csak ezen minimális hőmérsékletkülönbség hatására jön létre. A fal külső rétegének hőveszteségét az alacsony hőmérsékletű talajhő biztosítja. 12

hőveszteség csak ezen minimális hőmérsékletkülönbség hatására jön létre.

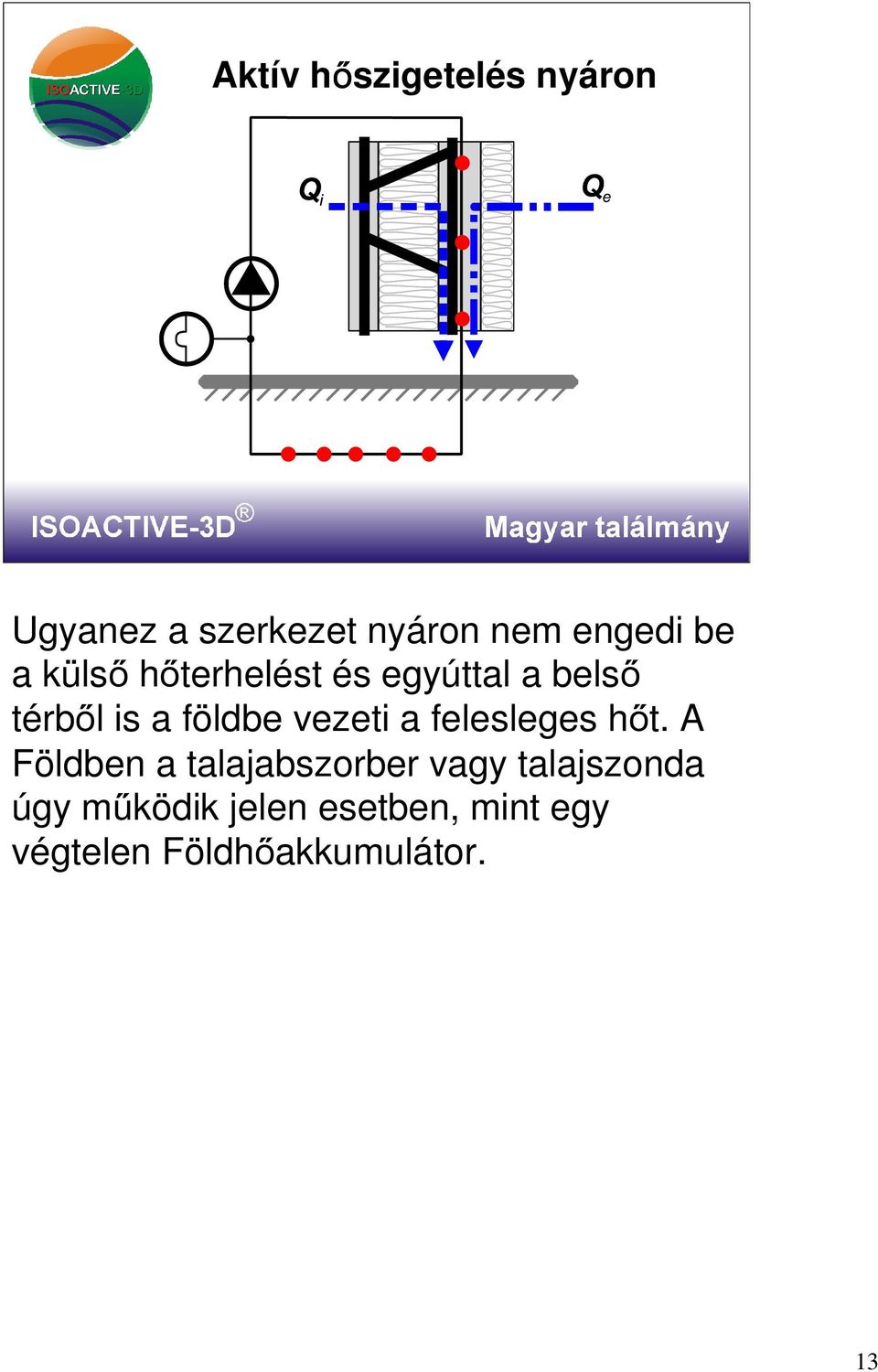

13 Aktív hőszigetelés nyáron Ugyanez a szerkezet nyáron nem engedi be a külső hőterhelést és egyúttal a belső térből is a földbe vezeti a felesleges hőt. A Földben a talajabszorber vagy talajszonda úgy működik jelen esetben, mint egy végtelen Földhőakkumulátor. 13

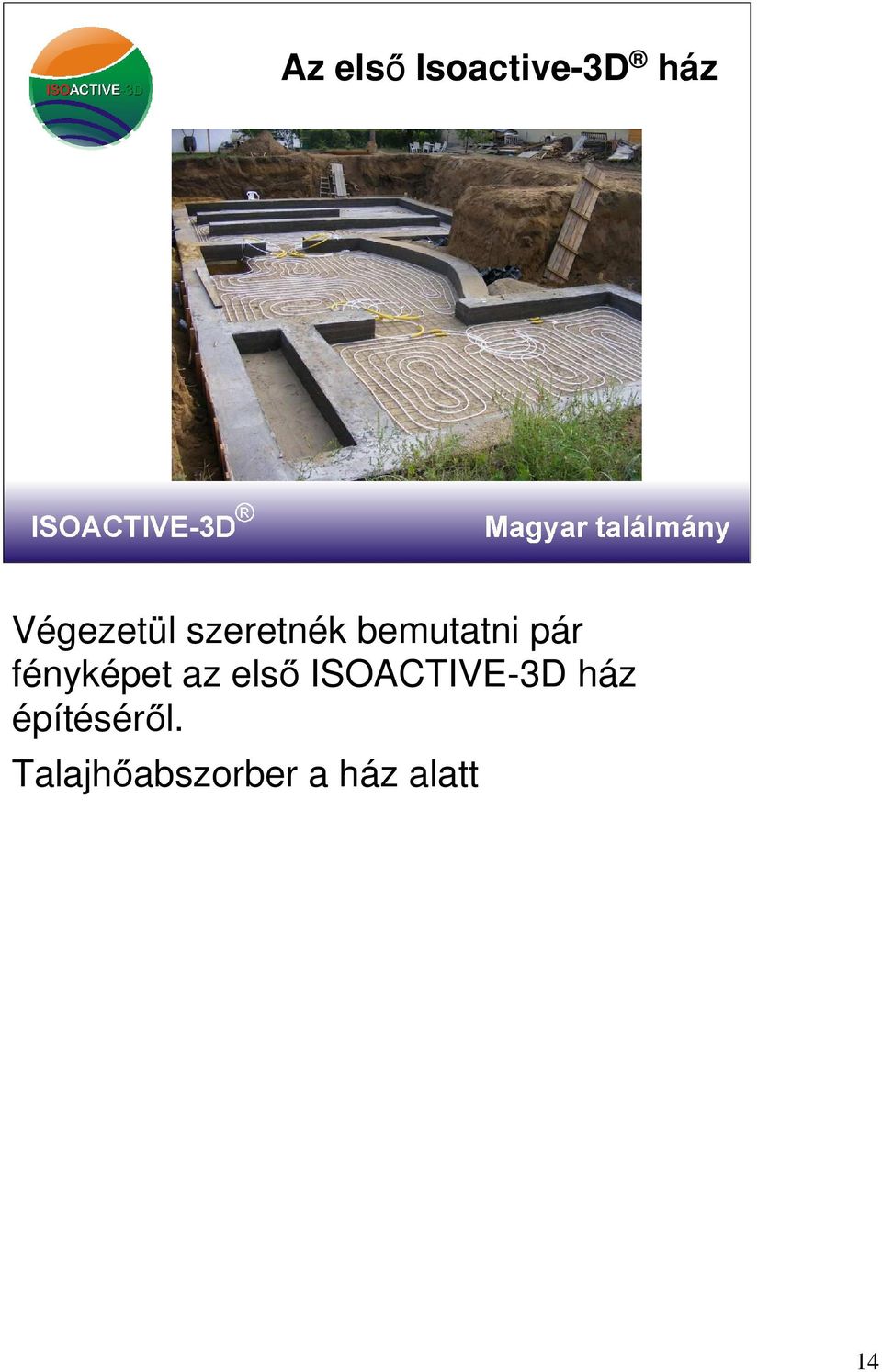

14 Az első Isoactive-3D ház Végezetül szeretnék bemutatni pár fényképet az első ISOACTIVE-3D ház építéséről. Talajhőabszorber a ház alatt 14

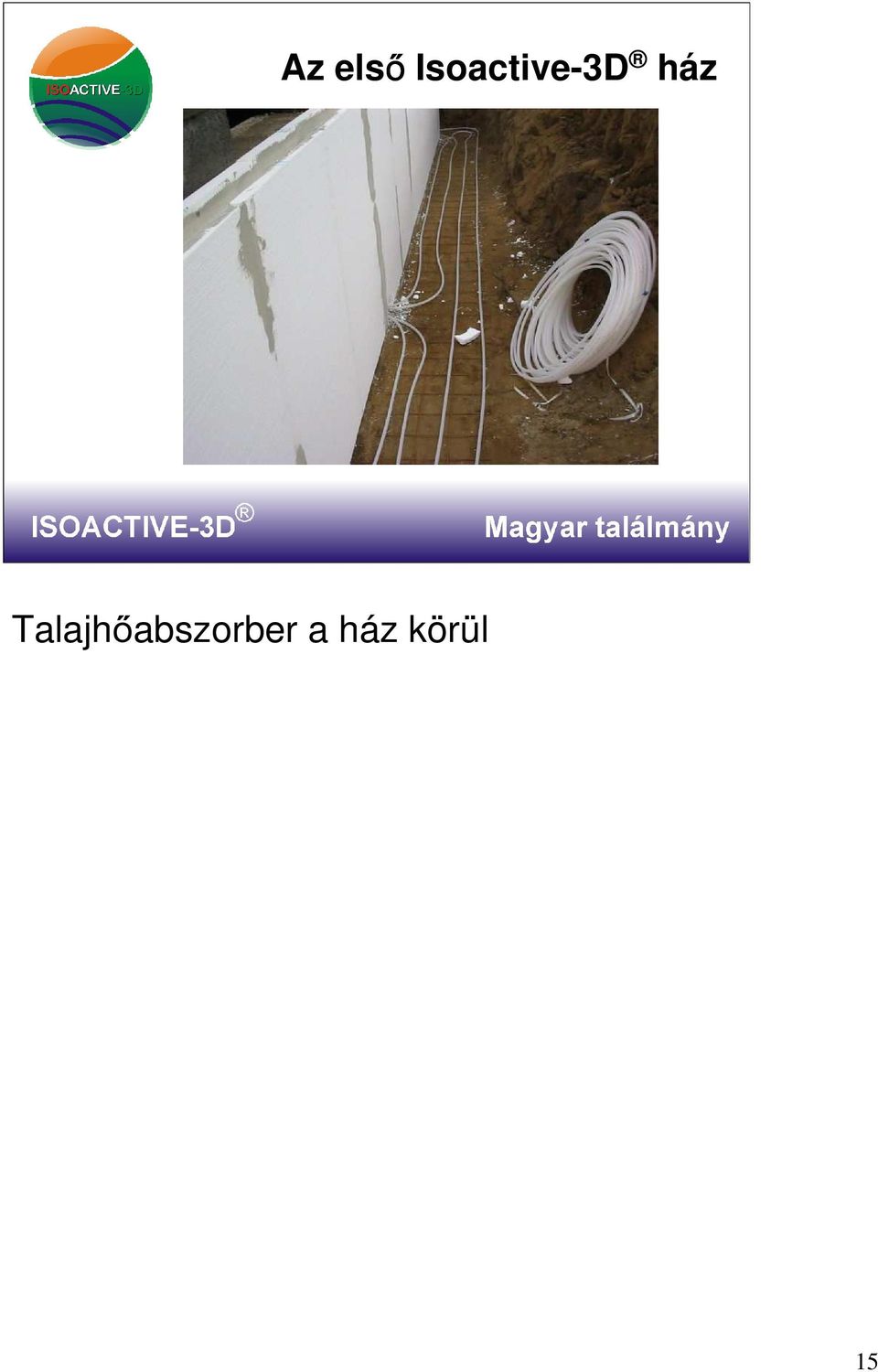

15 Az első Isoactive-3D ház Talajhőabszorber a ház körül 15

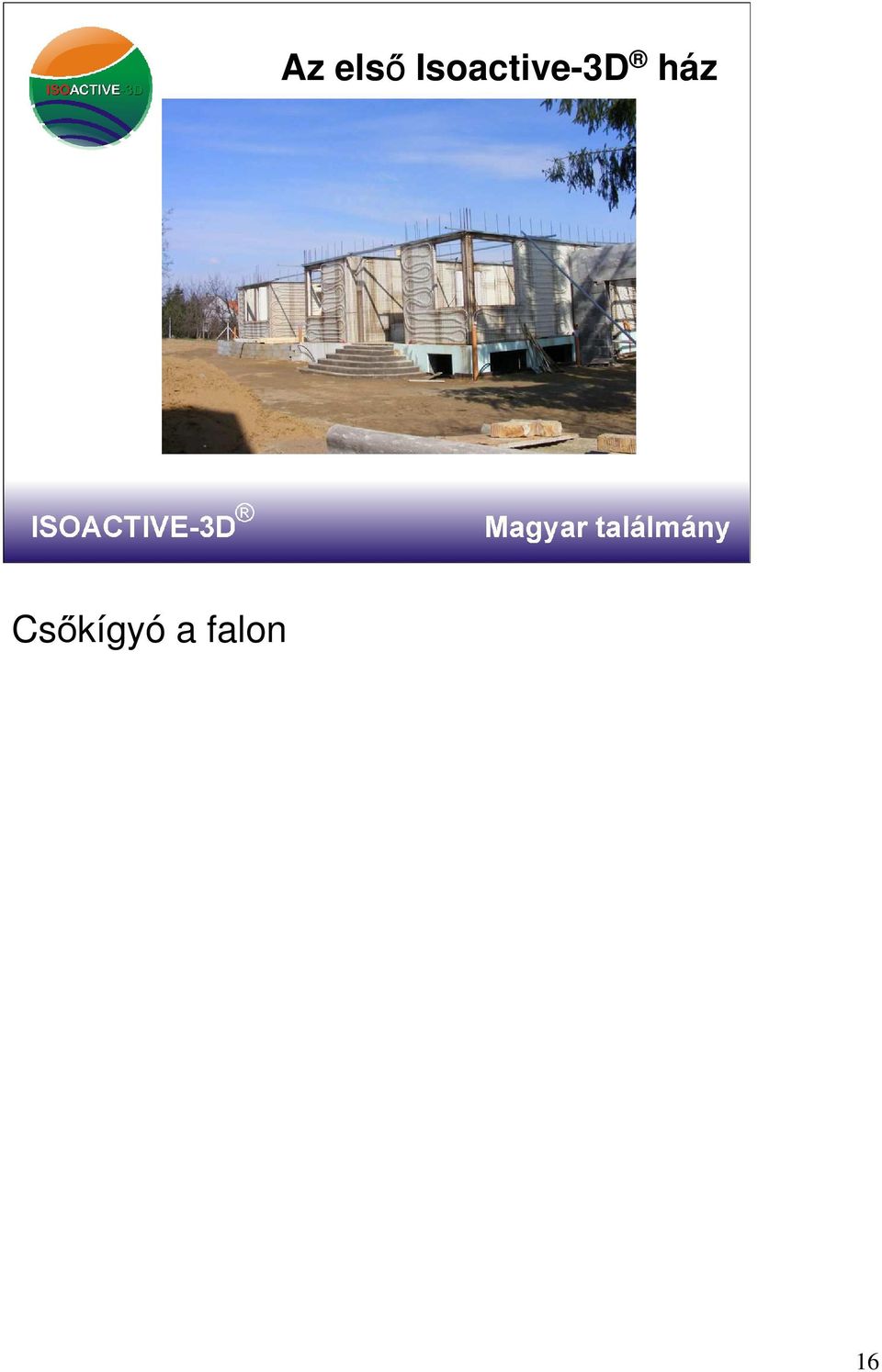

16 Az első Isoactive-3D ház Csőkígyó a falon 16

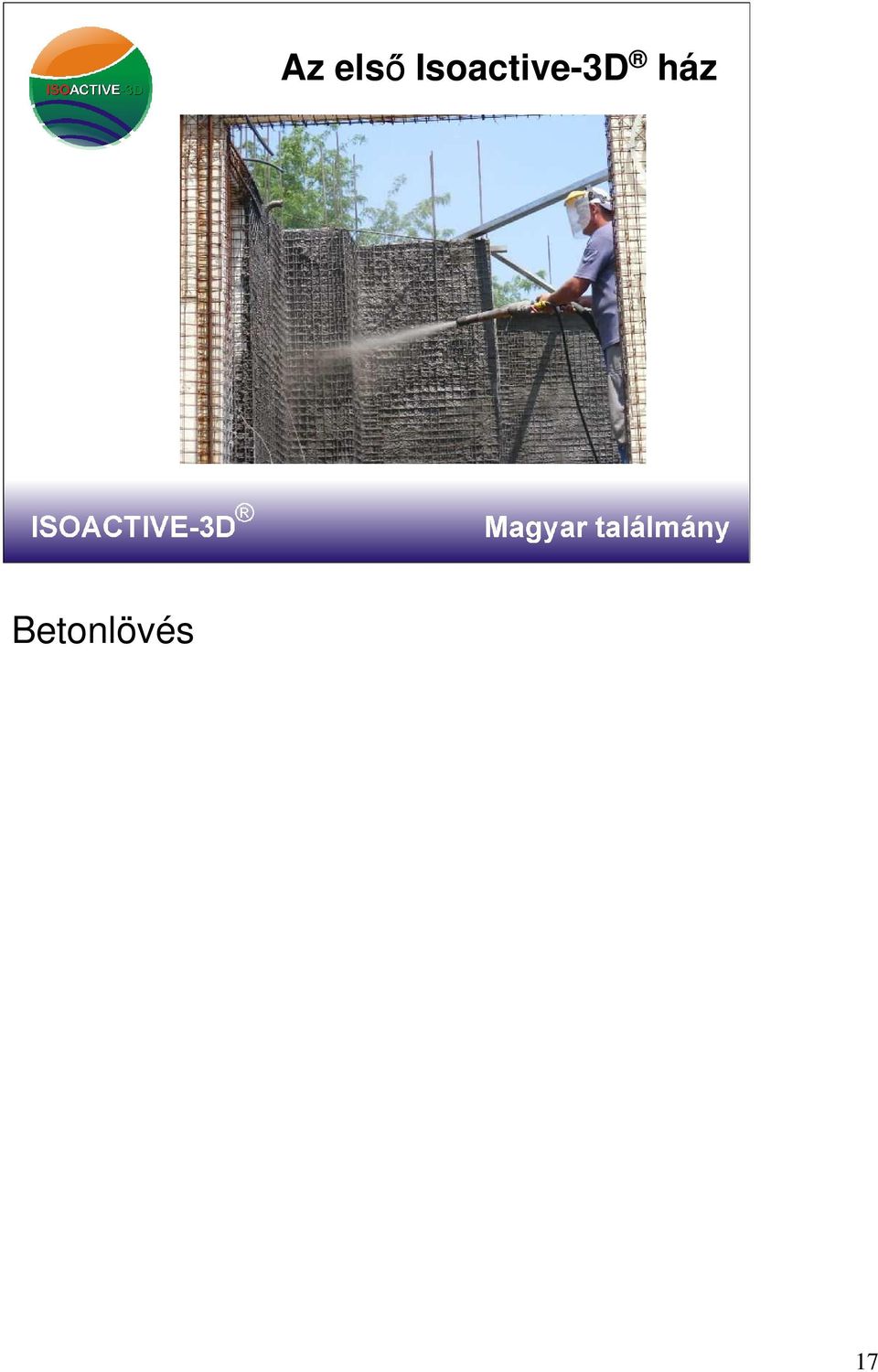

17 Az első Isoactive-3D ház Betonlövés 17

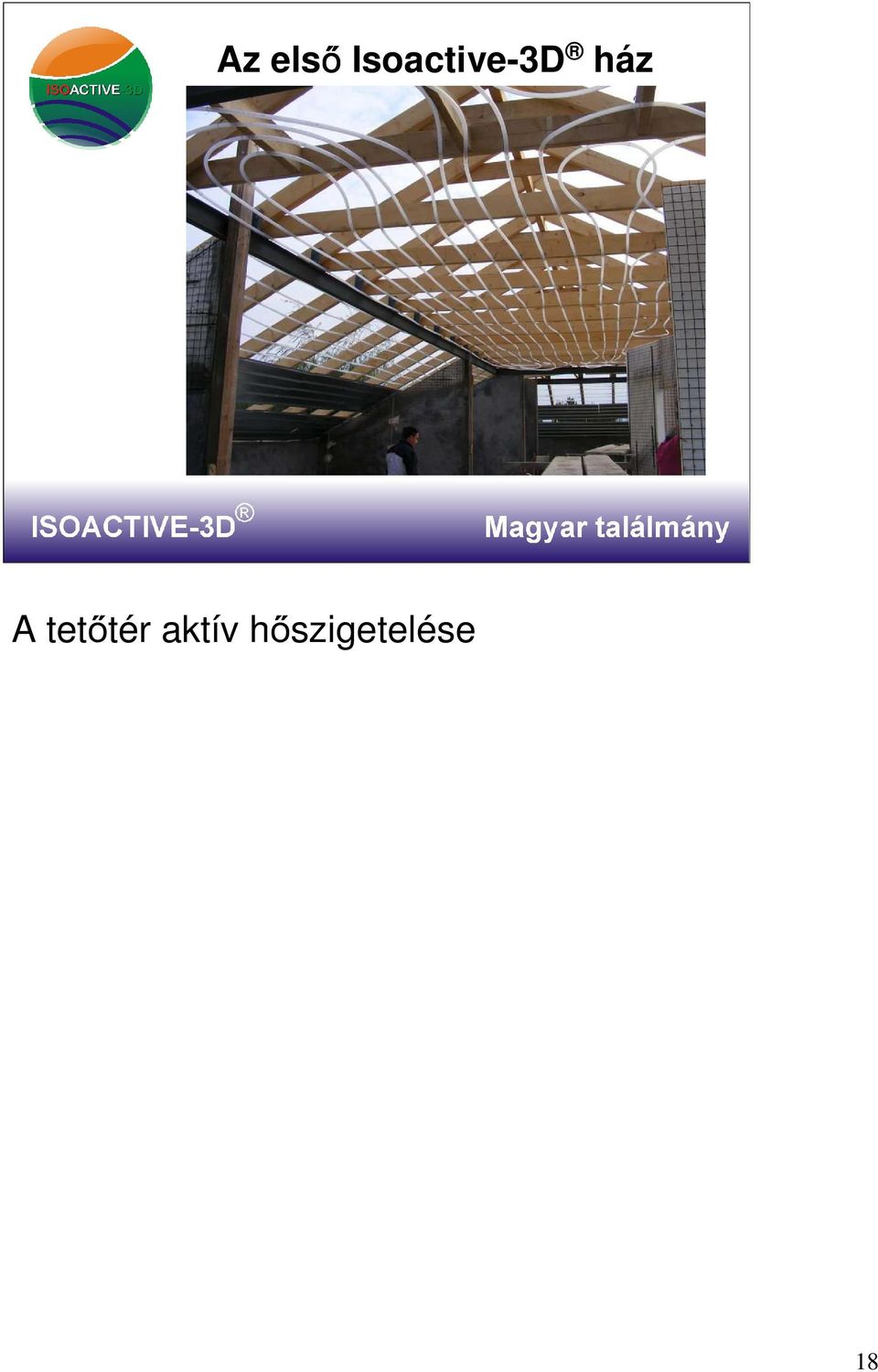

18 Az első Isoactive-3D ház A tetőtér aktív hőszigetelése 18

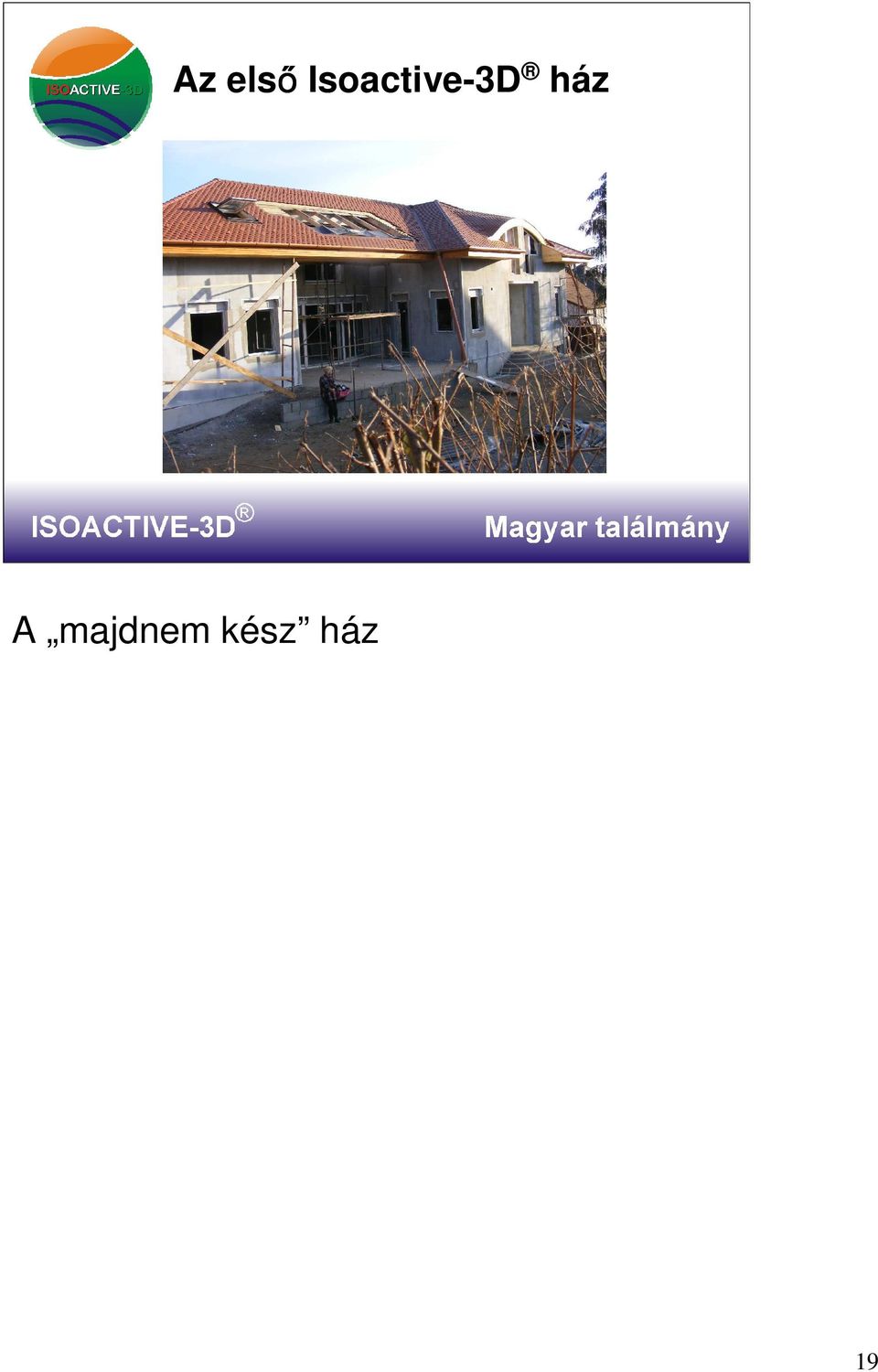

19 Az első Isoactive-3D ház A majdnem kész ház 19

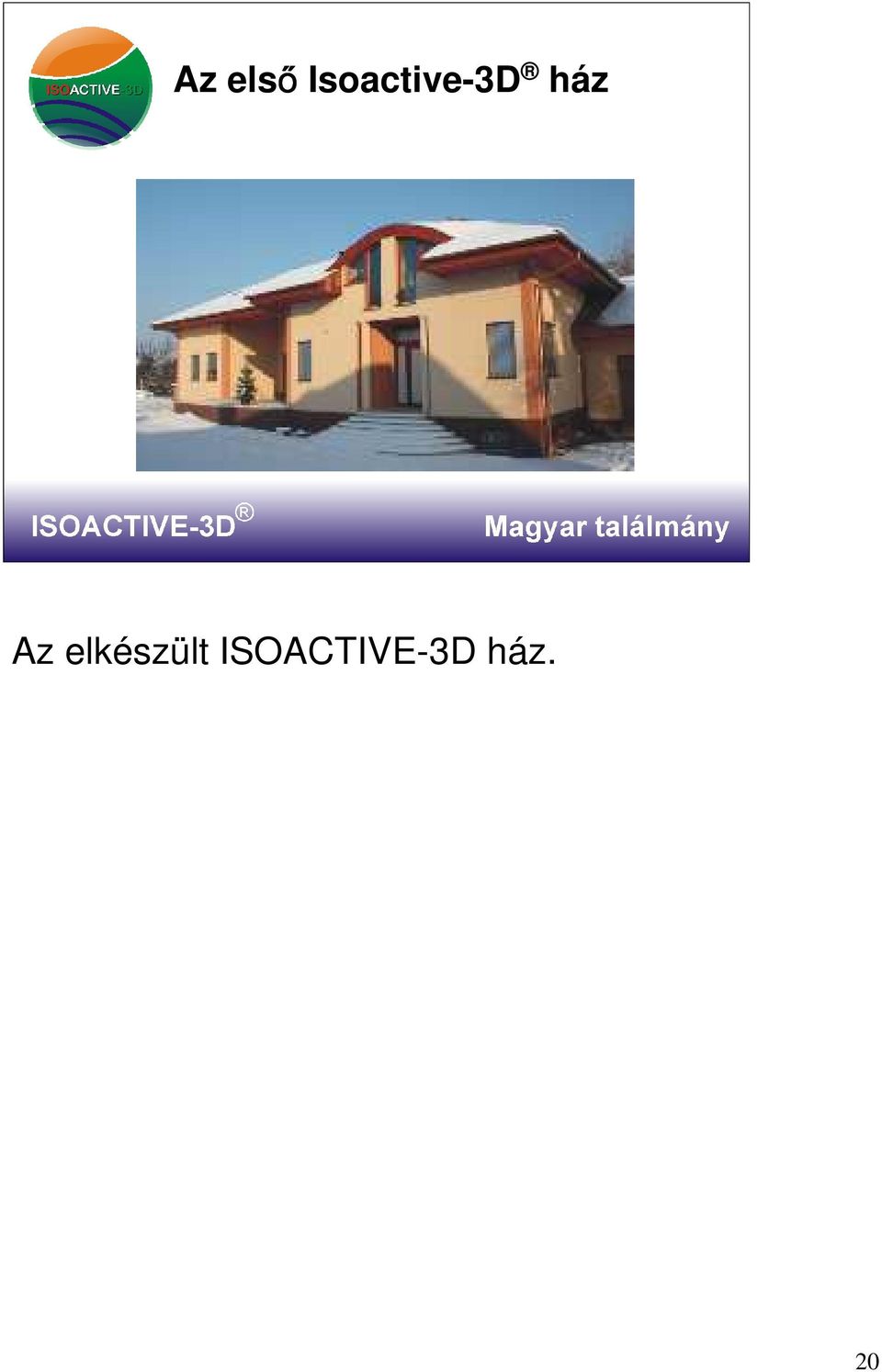

20 Az első Isoactive-3D ház Az elkészült ISOACTIVE-3D ház. 20

21 t i (külsı hımérséklet) Isoactive-3D első mérési eredményei Időpont :30 Belső hőmérséklet (t e ºC) 22 Külső hőmérséklet (t i ºC) -7,5 Isoactive-3D fal hőszigetelő réteg előremenő 11,1 t f (ISOACTIVE-3D falhımérséklet) (t f ºC) visszatérő 10, :00 22,6-2,2 11,1 10, :30 22,6-1,8 11,1 10, :00 22,6-0,5 11,1 11, :00 22,9-1,1 11,2 11, :00 22,8-1,7 11,3 11,6 Első ISOACTIVE-3D mérési eredmények bizonyítják, hogy a talajhő állandó 11,1 C fok körüli hőmérsékletet biztosít a fal külső részébe. Amikor a nap melegíti a külső falfelületet 10:00 és 15:00 között akkor a visszatérő hőmérséklet magasabb, mint az előremenő, tehát a fagypont alatti külső hőmérséklet mellett is a talajhő részben visszatöltődik ellentétben a hőszivattyús rendszerekkel, amelyek a téli időszakban hőt csak kivesznek a talajból. 21

22 Belső tér hővesztesége a külső hőmérséklet függvénéyben ISOACTIVE-3D hőszigetelés esetén t e C Külsı hıterhelés +22 C Q (W/m 2 ) -2 C ISOACTIVE-3D hımennyiség megtakarítás télen 22

23 Köszönöm a figyelmet! Köszönöm megtisztelő figyelmüket és egyúttal szeretettel meghívom Önöket az ISOACTIVE-3D standjára, ahol közelebbről is megismerkedhetnek ezzel az építési szerkezettel. 23
