1 Rövid módszertani segédlet energetikai tanúsításhoz, méretezéshez tekintettel a legutóbbi módosításra július Készítette: Zorkóczy Zoltán szakmai referens Jóváhagyta: Soltész Ilona főosztályvezető helyettes 1

2 Tartalom 1. A követelményértékek bevezetésének üteme, hatálya A szankció Az A/V-tényező alkalmazása A méretezési hőmérséklet A méretezési légcsere Primer energia átalakítási tényezők Hőátbocsátási tényező Rétegtervi U-tényező Eredő U-tényező és a csatlakozási hőhíd korrekció Panelos épületek homlokzati falainak U-tényezője A szakaszos üzemeltetés A levegő hővisszanyerés Rövid módszertani segédlet energetikai tanúsításhoz, méretezéshez A mérnöki, vagy jogi döntések általában számos jogszabály és szabvány együttes értelmezését igénylik. Ez a segédlet épületek energetikai tervezéséhez, méretezéséhez, 176/2008. (VI. 30.) Korm. rendelet szerinti energetikai tanúsításához (továbbiakban tanúsításhoz) nyújt kiegészítő iránymutatást a szakértők számára. A segédlet a 20/2014. (III. 7.) BM rendelet kiegészítő rendelkezéseinek alkalmazását célzott segíteni, és egyben a tanúsítások utóellenőrzése során felmerült típushibák elkerülése érdekében készült. A segédlet alkalmazásához elengedhetetlen az alapismeretek elsajátítása a hivatkozott segédlet alapján: 1. A követelményértékek bevezetésének üteme, hatálya január 1-től pályázati forrásokat felhasználó új és meglévő épületek esetén költségoptimalizált követelményszinten; január 1-től minden új és meglévő épületet költség-optimalizált követelmény szinten; január 1-től hatóságok használatára szánt vagy tulajdonukban levő új épületeket közel nulla követelmény szinten; január 1-től minden új épületet közel nulla követelmény szinten kell megvalósítani. A költség-optimalizált követelményszint az épületek energetikai jellemzőinek meghatározásáról szóló 7/2006 (V. 24.) TNM rendelet (továbbiakban: Rendelet) 5. mellékletében található meg. (A jogtárban az időgépet január 1. utáni állapotba kell állítani, hogy az értékeket láthassuk, hiszen a követelmény csak ezután az időpont után lép hatályba.) A közel nulla követelmények pontos értékei a Nemezéti Épületenergetikai Stratégia alapján annak elfogadása után kerülnek meghatározásra. 2

3 2. A szankció Az épületek energetikai tanúsításáról szóló 176/2008. (VI. 30.) Korm. rendelet évi módosítása bevezette az energetikai tanúsítványok minőségellenőrzésének rendszerét. Az építésügyi és az építésüggyel összefüggő szakmagyakorlási tevékenységekről szóló 266/2013 (VII. 11.) Korm. rendelet alapján pedig a január 1-je után beadott tanúsítványokra már szigorú szabályok érvényesek. A 44 (5) bekezdése és 45 (1) bekezdése szerint: ha a tanúsító két besorolással eltér a tényszerű értéktől, 3 évre eltiltásra kerül a tanúsítástól (továbbiakban: jogosultág vesztés). A tanúsítás kockázata különösen akkor nagyon magas, amikor az épület referenciaértékhez 1 képest 95%-ot éppen hogy megközelíti, hasonló képen a 100%-ot éppen hogy meghaladja. Másképpen kifejezve a B besorolás legnagyobb vagy a D besorolás legkisebb fogyasztású sávjába esik, tehát majdnem C besorolású. Ezeknél az épületeknél előfordulhat, hogy 5% feletti hiba már két besorolással való eltérést eredményez, ezért jogosultság vesztéssel jár. Az ilyen épületeknél a tanúsítás extra pontosságot igényel. 3. Az A/V-tényező alkalmazása A összesített energetikai jellemző (továbbiakban E-jellemző), és fajlagos hőveszteség tényező (továbbiakban q-tényező) követelményérték meghatározása, az A/V érték alapján történik. A hibás meghatározás nagy, akár 100% feletti pontatlanságot is eredményezhet. Így az A/V-tényező meghatározásánál kivételes óvatossággal kell eljárni. Rendelet 2. melléklet 2.1. Az épület felület/térfogatarány számítása. Épület felület (A), fűtött tereket határoló valamennyi szerkezet felülete: beleértve a teljes talajjal, szomszédos épülettel, energetikailag nem védett fűtetlen helyiségekkel érintkező felületeket; a belméretek alapján számolva. A felületbe (A) nem számítható be az azonos épületen belül külön fűtött rendeltetési egységek közötti szerkezetek, vagy az önálló rendeltetési egységen belüli felületek. Térfogat (V) fűtött épülettérfogat, légtömör szerkezetekkel határolt hányada belméretek szerint számolva. Az épülettérfogatba nem számolandó a tartózkodástól légtömör szerkezetekkel elzárt búvóterek térfogata; ilyen például a légtömör álpadló alatti vagy légtömör álmennyezet feletti tér. Minden épületnél, még az önálló rendeltetési egységeknél is az egész épület felülete, és az egész épület térfogata alapján kell meghatározni az A/V-tényezőt. Az (A) felületbe nem kalkulálandó be fűtetlen mellékhelyiség, kamra, előszoba, folyosó, lépcsőház stb. és a fűtött helyiség közötti fal, amennyiben a felsorolt helyiség energetikailag védett. Tehát beszámítandó ez a felület akkor, ha energetikailag nem védett az adott tér; például a lépcsőháznak nincs hőszigetelőképességgel bíró ablaka és fűtése sem. Erre utal a energetikailag nem védett fűtetlen helyiségekkel érintkező felületeket tagmondat. Másképpen fogalmazva a hőszigetelt épületburokban vagy más szóval termikus burokban lévő helyiségek belső határoló falát vagy más felületeit nem lehet számításba venni. Példa: A példa egy A N =56 m 2 -es önálló rendeltetési egység, egy lakás E=215 kwh/m 2 a fogyasztással. A lakás összes határoló felülete: 187 m 2, mivel saroklakás ebből lehűlő felület: 37,5 m 2. A lakás térfogata: 140 m 3. A lakás egy épületben van ami: V=9000 m 3 A=2700m 2 -es. Mi a lakás besorolása? 1 az összesített energetikai jellemző követelmény értéke 3

4 Számítás helyesen, a teljes épület méretei alapján: A/V=2700/9000=0,3 ezért a követelmény E=110 kwh/m 2 a, a fogyasztás a referenciához képest 195%, tehát a besorolás: G. Számítás helytelenül, a lakás saját teljes méretei alapján: A/V=187/140=1,33 ezért a követelmény E=230 kwh/m 2 a, a fogyasztás a referenciához képest 93,5%, tehát a besorolás: B helytelenül a G helyett, ez 5 besorolás különbség miatt jogosultság vesztéssel jár. Számítás helytelenül, a lakás saját méretei alapján: A/V=37,5/140=0,27 ezért a követelmény E=110 kwh/m 2 a, a fogyasztás a referenciához képest 195%, tehát a besorolás: G véletlenül jó a besorolás, de más arányú épületnél, vagy a felső szinti és az alsó szinti lakásoknál, még a lakás lehűlő térfogat saját térfogat számítási módszer is jogosultság vesztéssel járhat. 4. A méretezési hőmérséklet A méretezési, tanúsítási hőmérséklet nem választható meg tetszés szerint. Kivétel ez alól az olyan egyéb funkciójú épület, ahol jogaszály nem ír elő kötelező belső hőmérsékleti értéket és nem huzamos tartózkodásúak a helyiségei. A figyelembe veendő hőmérséklet adatokat a Rendelet 1. melléklet V. 1. táblázat tartalmazza. 1. melléklet V. 1. táblázat nem ad minden rendeltetésre méretezési értéket, egyéb funkciójú, rendeltetésű épületeknél alkalmazandó: a fogyasztói igényeket és az ebből származó adatokat: légcsereszám, belső hőterhelés, világítás, a használati melegvíz-ellátás nettó energiaigénye az épület használati módjának (használók száma, tevékenysége, technológia stb.) alapján a vonatkozó jogszabályok, szabványok és a szakma szabályai szerint kell meghatározni. Amennyiben más jogszabály nem határoz meg méretezési hőmérsékletet akkor a huzamos tartózkodásra szolgáló helyiségekben 20 C-ot kell figyelembe venni a 253/1997. (XII. 20.) Korm. rendelet szerint: 93. (1) A helyiségek rendeltetésszerű használatához szükséges belső hőmérsékletről megfelelő fűtő-, illetőleg hűtőberendezéssel gondoskodni kell. (2) A helyiségek tervezett téli eredő hőmérséklete - az üzemelés-technológia követelményeit kivéve - a rendeltetés alapján tervezett tartózkodási zóna mértékadó (szélső) részén (pl. tanterem szélső üléshelyein) elégítse ki a vonatkozó jogszabályok és szabványok előírásait. Más jogszabályi előírás hiányában a huzamos tartózkodásra szolgáló helyiségekben ez 20 C legyen. 5. A méretezési légcsere A méretezési, tanúsítási légcsere mértéke nem választható meg tetszés szerint. Kivétel ez alól az olyan egyéb funkciójú épület, ahol jogaszály nem ír elő légcsere értéket. A légcsere mértékét a tanúsítónak kötelezően Rendelet 3. melléklet IV.1. és a IV.2. táblázat alapján kell kiszámítani 2014 április 6-ától. Előtte IV.2. táblázat alkalmazására nem volt mód, de IV.1. táblázat adataitól eltérni akkor sem lehetett. Amennyiben a méretezés, tanúsítás a Rendelet 1. melléklet III. fejezet 5. pontja szerinti egyébfunkciójú épület, rendeltetési egység vizsgálatára irányul, a légcsere értékeket az ott leírtak szerint kell meghatározni: a fogyasztói igényeket és az ebből származó adatokat: légcsereszám, belső hőterhelés, világítás, a 4

5 használati melegvíz-ellátás nettó energiaigénye az épület használati módjának (használók száma, tevékenysége, technológia stb.) alapján a vonatkozó jogszabályok, szabványok és a szakma szabályai szerint kell meghatározni. Rendelet 3. melléklet IV.2. táblázat segítségével kell számítani a légcsere növekedést: IV.2. táblázat: tömítetlenségből származó légcsere növekedés Nyílászáró légáteresztése Nyílások elhelyezkedése Szintek Tömítetlenségből származó légcsere n T [1/h] száma szélnek szélvédett kitett1) Gyenge légzárású: vetemedett, rosszul Egy homlokzaton 1-2 0,35 illesztett; vagy falhézagnál hőszigeteltetlen, 3-6 0,20 0,40 tömítetlen nyílászárók ,60 Több homlokzaton 1-2 0,65 vagy 3-6 0,40 0,75 szellőzőkürtő ,00 Közepes légzárású: kettős jól illeszkedő, Egy homlokzaton 1-2 0,05 0,10 de tömítetlen, vagy egyszeres jól illeszkedő 3-6 0,15 öntapadó tok-szárnytömítéssel ellátott; vagy ,25 falhézagban csak hőszigeteléssel tömített nyílászárók Több homlokzaton 1-2 0,20 vagy 3-6 0,10 0,25 szellőzőkürtő ,40 Jó légzárású: körbemenő, gyárilag Egy homlokzaton 1-2 beépített, alakos-tok-szárnytömítéssel; oldalanként 3-6 legalább egy ponton záródó; vagy ,00 0,00 minősítő iratban MSZ EN szerint 4-es légáteresztési Több homlokzaton 1-2 osztályú; és minden esetben falhézagnál légzáróan vagy 3-6 is tömített nyílászárók szellőzőkürtő ) Szélnek kitett szabadon álló vagy az épített környezetből kiemelkedő magasabb épületek esetében alkalmazandó. Példa beazonosítás Egy negyedik emeleti saroklakás városi beépítésben öt emeletes házaktól körbe véve új jól tömített ablakokat kapott, az ablakba a gyártásnál két síkon légzáró EPDM embrióprofilokat építettek be. A lakók még is panaszkodnak a huzat miatt. Az ablak takaró lemezének vizsgálata során kiderül, hogy az ablakot a kivitelezés során PUR habbal kifújták ugyan, de légzáró tömítést nem alkalmaztak. Mekkora a lakásban tapasztalható tömítetlenségből származó légcsere? 5

6 Az ablak közepes légzárásúnak minősül mivel falhézagban csak hőszigeteléssel tömített nyílászárók esetébe tartozik. A saroklakás pozíció miatt Több homlokzaton kategóriába esik. Szélvédett mivel a lakás szintje nem emelkedik ki a környezetéből. Tehát n T =0,1 1/h. 6. Primer energia átalakítási tényezők A primer energia átalakítási tényezők (továbbiakban e-tényezők) a Rendelet 3. melléklet V. fejezet V. táblázatában szereplő értékektől eltérni nem lehet. Távfűtés esetén Távfűtés esetén, energiaforrás* kapcsolt hőtermelés e mértéke* földgáz-, szén-, olajtüzelés, nukleáris, min. 50% 0,83 egyéb nem megújuló, nem biomassza hulladéktüzelés nincs 1,26 biomassza, fapellet, agripellet, biogáz, egyéb min. 50% 0,50 megújuló, depóniagáz, szennyvíziszapból nyert gáz nincs 0,76 A távfűtés típusáról a távfűtés szolgáltatójának kell nyilatkoznia, amennyiben ilyen dokumentum nem áll rendelkezésre e=1,26. Tehát a távfűtés szolgáltatójának hitelt érdemlő módon nyilatkoznia kell arról, hogy 1) alapvetően milyen energia hordozót használ a távfűtésre termelő fűtőmű; 2) a felhasznált fűtési hő hány százaléka származik elektromos áram termelésnek melléktermékeként előállított hőből más szóval kapcsolt hőtermelésből. Geotermális fűtés esetén Elképzelhető, hogy az ellátott geotermális hőmennyiség, nem távfűtésből származik. Maga földből kinyert hő a táblázat szerint e=0 értékkel vehető figyelembe. Viszont a hő szivattyúzásához, (felhozatal, szállítás, visszapréseléshez) felhasznált energiához felhasznált villamos energiát is figyelembe kell venni. Az elektromos energia e-tényezője: 2,5. 7. Hőátbocsátási tényező A nem átlátszó szerkezetek hőátbocsátási tényezőjének (röviden U-tényezőjének) három fontos szintje van: egy dimenziós U-tényező (W/m 2 K) amit esetenként különböző féle képen használunk: lehet elméleti, mező középi, panel középi; rétegtervi U-tényező (W/m 2 K), amit a követelményekkel való összehasonlításra használunk és tartalmazza, az egy dimenziós U-tényező mellett rétegterv párhuzamos felületei között általánosas előforduló vonalmenti hőhidak vonalmenti hőátbocsátási tényezőjét (W/mK) és a pontszerű hőhidak pontszerű hőátbocsátási tényezőjét is (W/K egy darab hőhídra vonatkoztatva); eredő U-tényező (W/m 2 K), amit a q-tényező számításához használunk fel és rétegtervi U-tényezőn felül tartalmazza a csatlakozó szerkezetek vonalmenti hőátbocsátási tényezőjét is. 6

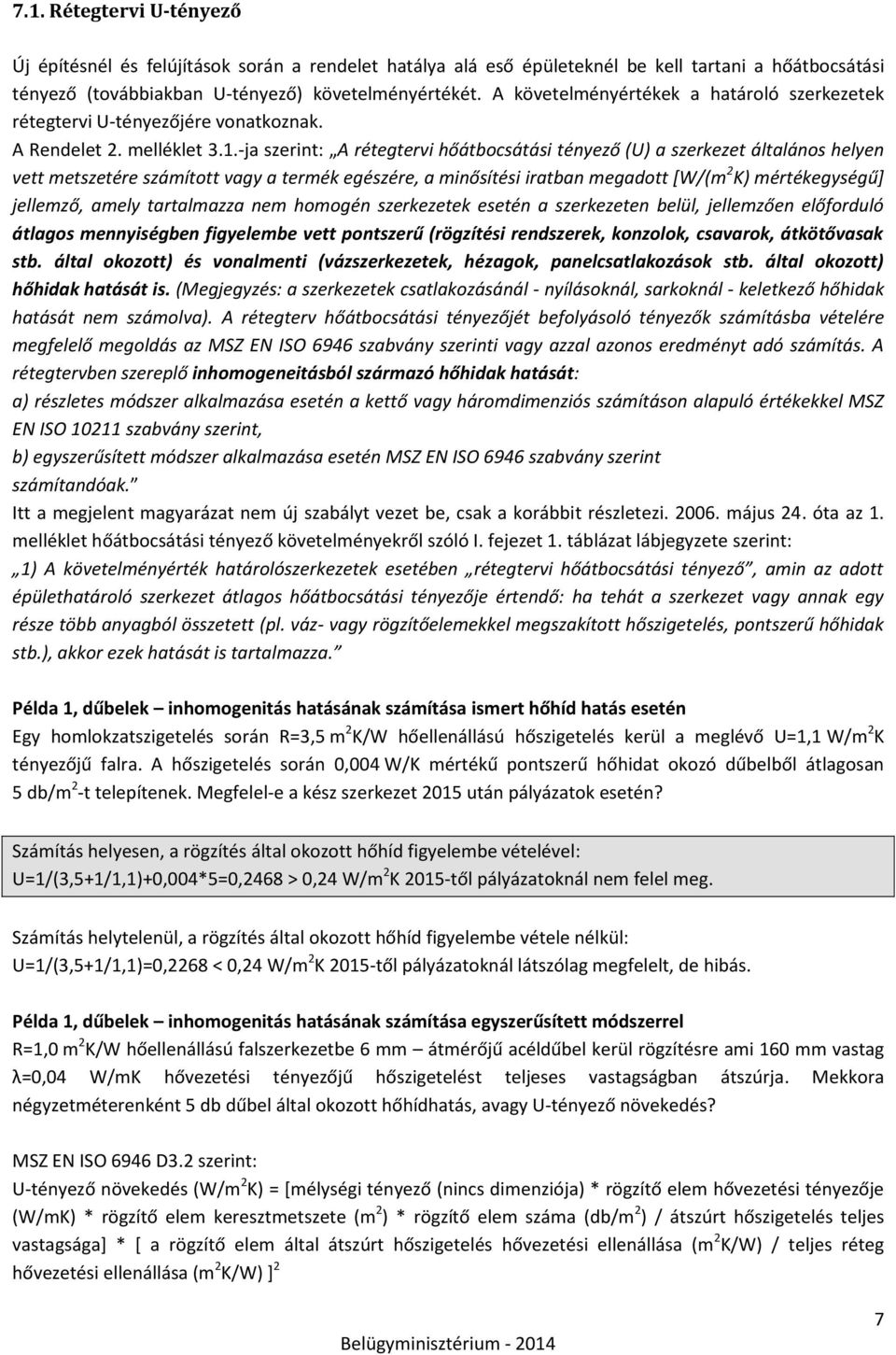

7 7.1. Rétegtervi U-tényező Új építésnél és felújítások során a rendelet hatálya alá eső épületeknél be kell tartani a hőátbocsátási tényező (továbbiakban U-tényező) követelményértékét. A követelményértékek a határoló szerkezetek rétegtervi U-tényezőjére vonatkoznak. A Rendelet 2. melléklet 3.1.-ja szerint: A rétegtervi hőátbocsátási tényező (U) a szerkezet általános helyen vett metszetére számított vagy a termék egészére, a minősítési iratban megadott *W/(m 2 K) mértékegységű+ jellemző, amely tartalmazza nem homogén szerkezetek esetén a szerkezeten belül, jellemzően előforduló átlagos mennyiségben figyelembe vett pontszerű (rögzítési rendszerek, konzolok, csavarok, átkötővasak stb. által okozott) és vonalmenti (vázszerkezetek, hézagok, panelcsatlakozások stb. által okozott) hőhidak hatását is. (Megjegyzés: a szerkezetek csatlakozásánál - nyílásoknál, sarkoknál - keletkező hőhidak hatását nem számolva). A rétegterv hőátbocsátási tényezőjét befolyásoló tényezők számításba vételére megfelelő megoldás az MSZ EN ISO 6946 szabvány szerinti vagy azzal azonos eredményt adó számítás. A rétegtervben szereplő inhomogeneitásból származó hőhidak hatását: a) részletes módszer alkalmazása esetén a kettő vagy háromdimenziós számításon alapuló értékekkel MSZ EN ISO szabvány szerint, b) egyszerűsített módszer alkalmazása esetén MSZ EN ISO 6946 szabvány szerint számítandóak. Itt a megjelent magyarázat nem új szabályt vezet be, csak a korábbit részletezi május 24. óta az 1. melléklet hőátbocsátási tényező követelményekről szóló I. fejezet 1. táblázat lábjegyzete szerint: 1) A követelményérték határolószerkezetek esetében rétegtervi hőátbocsátási tényező, amin az adott épülethatároló szerkezet átlagos hőátbocsátási tényezője értendő: ha tehát a szerkezet vagy annak egy része több anyagból összetett (pl. váz- vagy rögzítőelemekkel megszakított hőszigetelés, pontszerű hőhidak stb.), akkor ezek hatását is tartalmazza. Példa 1, dűbelek inhomogenitás hatásának számítása ismert hőhíd hatás esetén Egy homlokzatszigetelés során R=3,5 m 2 K/W hőellenállású hőszigetelés kerül a meglévő U=1,1 W/m 2 K tényezőjű falra. A hőszigetelés során 0,004 W/K mértékű pontszerű hőhidat okozó dűbelből átlagosan 5 db/m 2 -t telepítenek. Megfelel-e a kész szerkezet 2015 után pályázatok esetén? Számítás helyesen, a rögzítés által okozott hőhíd figyelembe vételével: U=1/(3,5+1/1,1)+0,004*5=0,2468 > 0,24 W/m 2 K 2015-től pályázatoknál nem felel meg. Számítás helytelenül, a rögzítés által okozott hőhíd figyelembe vétele nélkül: U=1/(3,5+1/1,1)=0,2268 < 0,24 W/m 2 K 2015-től pályázatoknál látszólag megfelelt, de hibás. Példa 1, dűbelek inhomogenitás hatásának számítása egyszerűsített módszerrel R=1,0 m 2 K/W hőellenállású falszerkezetbe 6 mm átmérőjű acéldűbel kerül rögzítésre ami 160 mm vastag λ=0,04 W/mK hővezetési tényezőjű hőszigetelést teljeses vastagságban átszúrja. Mekkora négyzetméterenként 5 db dűbel által okozott hőhídhatás, avagy U-tényező növekedés? MSZ EN ISO 6946 D3.2 szerint: U-tényező növekedés (W/m 2 K) = *mélységi tényező (nincs dimenziója) * rögzítő elem hővezetési tényezője (W/mK) * rögzítő elem keresztmetszete (m 2 ) * rögzítő elem száma (db/m 2 ) / átszúrt hőszigetelés teljes vastagsága+ * * a rögzítő elem által átszúrt hőszigetelés hővezetési ellenállása (m 2 K/W) / teljes réteg hővezetési ellenállása (m 2 K/W) ] 2 7

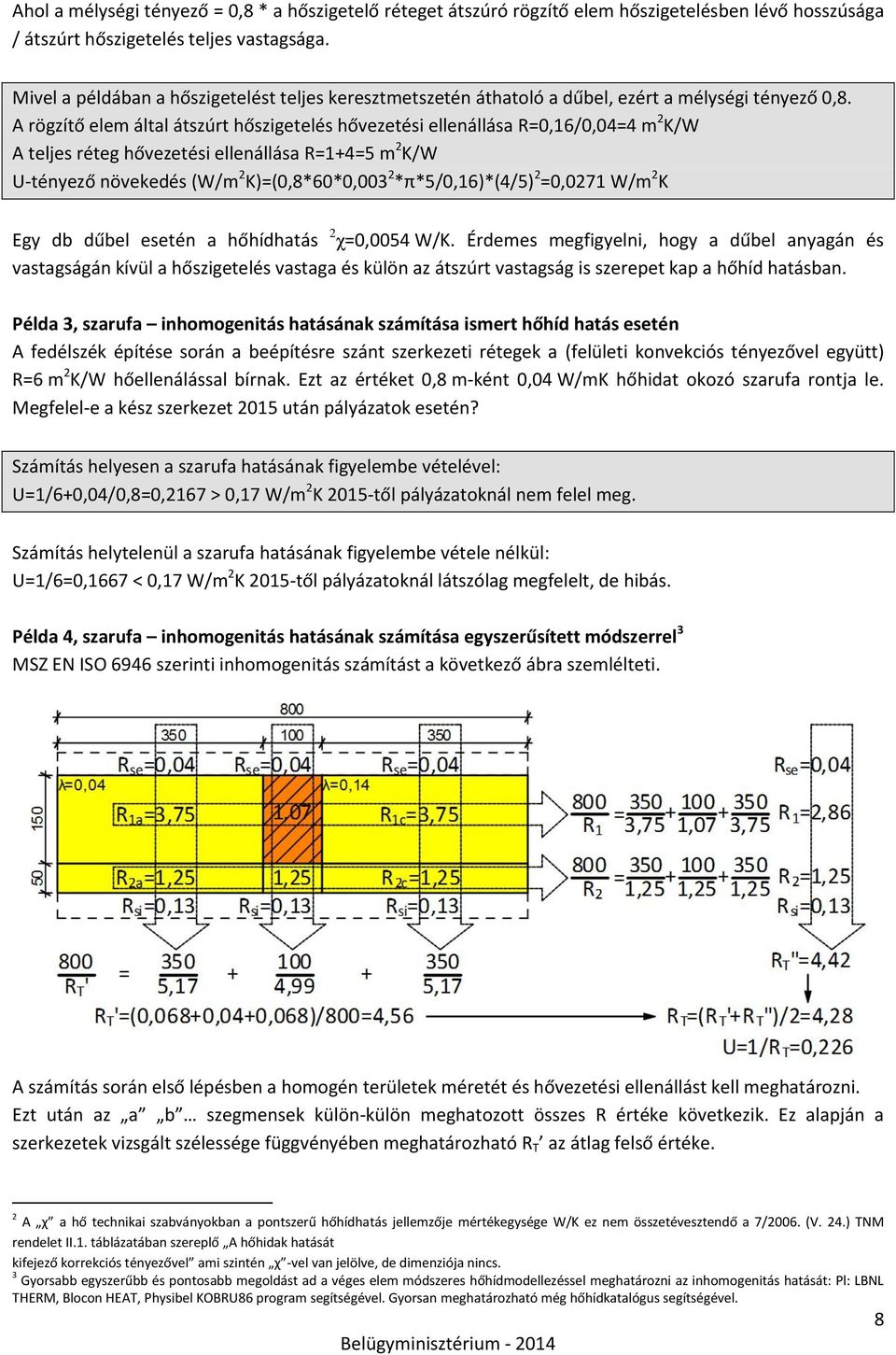

8 Ahol a mélységi tényező = 0,8 * a hőszigetelő réteget átszúró rögzítő elem hőszigetelésben lévő hosszúsága / átszúrt hőszigetelés teljes vastagsága. Mivel a példában a hőszigetelést teljes keresztmetszetén áthatoló a dűbel, ezért a mélységi tényező 0,8. A rögzítő elem által átszúrt hőszigetelés hővezetési ellenállása R=0,16/0,04=4 m 2 K/W A teljes réteg hővezetési ellenállása R=1+4=5 m 2 K/W U-tényező növekedés (W/m 2 K)=(0,8*60*0,003 2 *π*5/0,16)*(4/5) 2 =0,0271 W/m 2 K Egy db dűbel esetén a hőhídhatás 2 χ=0,0054 W/K. Érdemes megfigyelni, hogy a dűbel anyagán és vastagságán kívül a hőszigetelés vastaga és külön az átszúrt vastagság is szerepet kap a hőhíd hatásban. Példa 3, szarufa inhomogenitás hatásának számítása ismert hőhíd hatás esetén A fedélszék építése során a beépítésre szánt szerkezeti rétegek a (felületi konvekciós tényezővel együtt) R=6 m 2 K/W hőellenálással bírnak. Ezt az értéket 0,8 m-ként 0,04 W/mK hőhidat okozó szarufa rontja le. Megfelel-e a kész szerkezet 2015 után pályázatok esetén? Számítás helyesen a szarufa hatásának figyelembe vételével: U=1/6+0,04/0,8=0,2167 > 0,17 W/m 2 K 2015-től pályázatoknál nem felel meg. Számítás helytelenül a szarufa hatásának figyelembe vétele nélkül: U=1/6=0,1667 < 0,17 W/m 2 K 2015-től pályázatoknál látszólag megfelelt, de hibás. Példa 4, szarufa inhomogenitás hatásának számítása egyszerűsített módszerrel 3 MSZ EN ISO 6946 szerinti inhomogenitás számítást a következő ábra szemlélteti. A számítás során első lépésben a homogén területek méretét és hővezetési ellenállást kell meghatározni. Ezt után az a b szegmensek külön-külön meghatozott összes R értéke következik. Ez alapján a szerkezetek vizsgált szélessége függvényében meghatározható R T az átlag felső értéke. 2 A χ a hő technikai szabványokban a pontszerű hőhídhatás jellemzője mértékegysége W/K ez nem összetévesztendő a 7/2006. (V. 24.) TNM rendelet II.1. táblázatában szereplő A hőhidak hatását kifejező korrekciós tényezővel ami szintén χ -vel van jelölve, de dimenziója nincs. 3 Gyorsabb egyszerűbb és pontosabb megoldást ad a véges elem módszeres hőhídmodellezéssel meghatározni az inhomogenitás hatását: Pl: LBNL THERM, Blocon HEAT, Physibel KOBRU86 program segítségével. Gyorsan meghatározható még hőhídkatalógus segítségével. 8

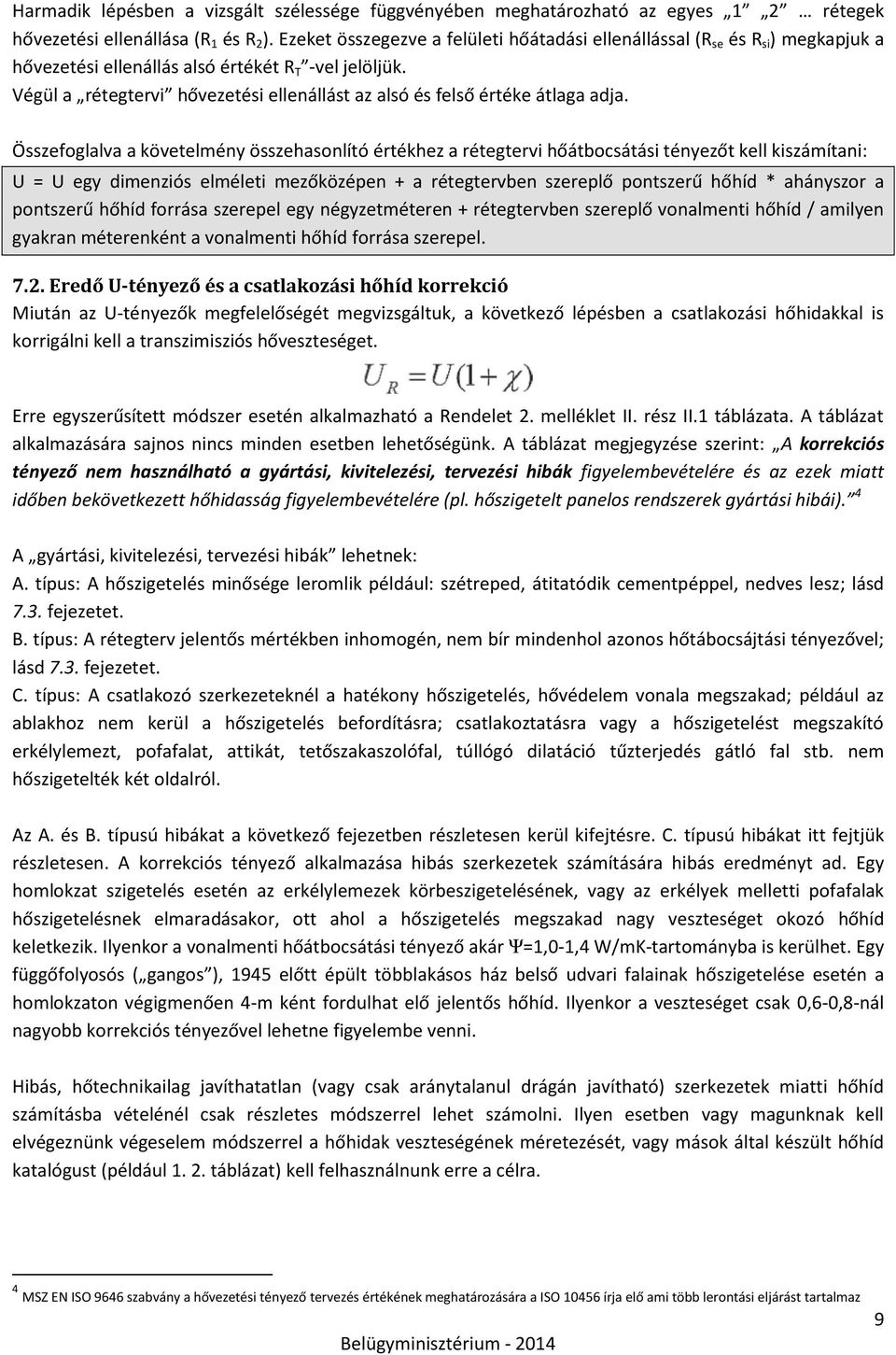

9 Harmadik lépésben a vizsgált szélessége függvényében meghatározható az egyes 1 2 rétegek hővezetési ellenállása (R 1 és R 2 ). Ezeket összegezve a felületi hőátadási ellenállással (R se és R si ) megkapjuk a hővezetési ellenállás alsó értékét R T -vel jelöljük. Végül a rétegtervi hővezetési ellenállást az alsó és felső értéke átlaga adja. Összefoglalva a követelmény összehasonlító értékhez a rétegtervi hőátbocsátási tényezőt kell kiszámítani: U = U egy dimenziós elméleti mezőközépen + a rétegtervben szereplő pontszerű hőhíd * ahányszor a pontszerű hőhíd forrása szerepel egy négyzetméteren + rétegtervben szereplő vonalmenti hőhíd / amilyen gyakran méterenként a vonalmenti hőhíd forrása szerepel Eredő U-tényező és a csatlakozási hőhíd korrekció Miután az U-tényezők megfelelőségét megvizsgáltuk, a következő lépésben a csatlakozási hőhidakkal is korrigálni kell a transzimisziós hőveszteséget. Erre egyszerűsített módszer esetén alkalmazható a Rendelet 2. melléklet II. rész II.1 táblázata. A táblázat alkalmazására sajnos nincs minden esetben lehetőségünk. A táblázat megjegyzése szerint: A korrekciós tényező nem használható a gyártási, kivitelezési, tervezési hibák figyelembevételére és az ezek miatt időben bekövetkezett hőhidasság figyelembevételére (pl. hőszigetelt panelos rendszerek gyártási hibái). 4 A gyártási, kivitelezési, tervezési hibák lehetnek: A. típus: A hőszigetelés minősége leromlik például: szétreped, átitatódik cementpéppel, nedves lesz; lásd 7.3. fejezetet. B. típus: A rétegterv jelentős mértékben inhomogén, nem bír mindenhol azonos hőtábocsájtási tényezővel; lásd 7.3. fejezetet. C. típus: A csatlakozó szerkezeteknél a hatékony hőszigetelés, hővédelem vonala megszakad; például az ablakhoz nem kerül a hőszigetelés befordításra; csatlakoztatásra vagy a hőszigetelést megszakító erkélylemezt, pofafalat, attikát, tetőszakaszolófal, túllógó dilatáció tűzterjedés gátló fal stb. nem hőszigetelték két oldalról. Az A. és B. típusú hibákat a következő fejezetben részletesen kerül kifejtésre. C. típusú hibákat itt fejtjük részletesen. A korrekciós tényező alkalmazása hibás szerkezetek számítására hibás eredményt ad. Egy homlokzat szigetelés esetén az erkélylemezek körbeszigetelésének, vagy az erkélyek melletti pofafalak hőszigetelésnek elmaradásakor, ott ahol a hőszigetelés megszakad nagy veszteséget okozó hőhíd keletkezik. Ilyenkor a vonalmenti hőátbocsátási tényező akár Ψ=1,0-1,4 W/mK-tartományba is kerülhet. Egy függőfolyosós ( gangos ), 1945 előtt épült többlakásos ház belső udvari falainak hőszigetelése esetén a homlokzaton végigmenően 4-m ként fordulhat elő jelentős hőhíd. Ilyenkor a veszteséget csak 0,6-0,8-nál nagyobb korrekciós tényezővel lehetne figyelembe venni. Hibás, hőtechnikailag javíthatatlan (vagy csak aránytalanul drágán javítható) szerkezetek miatti hőhíd számításba vételénél csak részletes módszerrel lehet számolni. Ilyen esetben vagy magunknak kell elvégeznünk végeselem módszerrel a hőhidak veszteségének méretezését, vagy mások által készült hőhíd katalógust (például táblázat) kell felhasználnunk erre a célra. 4 MSZ EN ISO 9646 szabvány a hővezetési tényező tervezés értékének meghatározására a ISO írja elő ami több lerontási eljárást tartalmaz 9

10 falazat anyaga falazat hővezetési tényezője Homlokzaton λ=0,04 hőszigetelés vastagsága (cm) a kiegésztő hőszigetelés az ablakhoz nem kerül befordításra könnyített falazóblokk tömör tégla betonfal λ=0,56 W/mK λ=0,99 W/mK λ=2,1 W/mK a vonalmenti hőátbocsájtási tényező értéke (W/mK) ablak teherhordó szerkezet tengelyében vagy tengelyének közelében 0,26 0,28 0,29 0,30 0,39 0,41 0,43 0,44 0,8 0,8 0,8 0,8 ablak teherhordó szerkezet belsó síkján 0,39 0,41 0,43 0,45 0,56 0,60 0,62 0,64 0,8 0,8 0,8 0,8 Padló λ=0,04 hőszigetelés d=4 cm 0,31 0,33 0,34 0,35 0,43 0,45 0,46 0,47 Padló λ=0,04 hőszigetelés d=6 cm 0,29 0,31 0,32 0,32 0,40 0,43 0,44 0,45 nem készül lábazati hőszigetelés* vb. erkélylemez körbeszigetelése elmarad (usztatott padlónál) vb. erkélylemez körbeszigetelése elmarad (egyébb esetben) vb. erkélylemez 4 cm körbeszigeteléssel konzolos körfolyosó kőből 12 cm lemezzel és 2 m-ként 25 50cmes kőgyámmal 38 cm-es téglafalban 0,77 0,71 0,69 0,67 0,79 0,77 0,75 0,73 0,93 0,89 0,81 0,87 0,83 0,76 1,19 1,06 0,96 0,48 0,51 0,61 0,59 0,54 1. táblázat tájékoztató értékékek a hibás kiképzésből a hőszigetelés elmaradásából származó hőhíd hatás (Ψ-érték) belső felületen számolva Magyarországon legjellemzőbb esetekben kiegészítő hőszigeteléses falaknál 5 *-al a megadott érték csak alápincézett épületre érvényes falazat hővezetési tényezője 24 cm széles vb pillér hőszigetelés elmarad vb. erkélylemez körbeszigetelése elmarad (usztatott padlónál) vb. erkélylemez körbeszigetelése elmarad általában vb. erkélylemez 4 cm körbeszigeteléssel 2. táblázat a hibás kiképzésből a hőszigetelés elmaradásából származó hőhíd hatás (Ψ-érték) belső felületen számolva a Magyarországon legjellemzőbb esetekben kiegészítő hőszigetelés nélküli falaknál 5 A geometriai és csatlakozási hőhidak részletes figyelembe vételénél 6. A felületi, szerkezeti csatlakozásoknál keletkező hőhídveszteségeket a) részletes módszer alkalmazása esetén az MSZ EN ISO szabvány szerinti vagy azzal azonos eredményt adó számítás alapján kell figyelembe venni. MSZ EN ISO szabvány megengedi a hőhíd méretezésnél mind a szerkezetek külső (időjárásnak kitett, nagyobb felületet adó), mind pedig a belső vonalán történő számítást! A rendelet a belső vonalon történő számítást írja elő. Ennek megfelelően ha hőhídkatalógusban a szerkezetek külső vonalára számították a vonalmenti hőátbocsátási tényezőket, azokat át kell számolni belső vonalra. Példa: A fal U-tényezője 0,5 W/m 2 K, a födém magassága d=20 cm, a szerkezet külső vonalára számított vonalmenti hőátbocsátási tényező Ψ (külső) =0,02 W/mK. Mekkora a vonalmenti hőátbocsátási tényező belső vonalon számolva? A számítás értelemszerűen: Ψ (belső) =Ψ (külső) +U*d=0,02+0,5*0,2=0,12 W/mK A példa jól mutatja, hogy a külső vonalra számolt hőhidak számértéke jelentősen eltérő. λ=0,21 W/mK λ=0,56 W/mK λ=0,99 W/mK falvastagság d=0,24 m 0,57 falvastagság d=0,3 m 0,51 falvastagság d=0,365 m 0,51 falvastagság d=0,24 m 0,66 0,69 0,67 falvastagság d=0,3 m 0,59 0,62 0,63 falvastagság d=0,365 m 0,54 0,57 0,55 falvastagság d=0,25 m 1,09 0,91 0,83 falvastagság d=0,3 m 0,94 0,85 0,77 falvastagság d=0,38 m 0,83 0,76 0,69 0,46 0,49 0,47 5 Kivonat: 1 Gerd Hauser / Horst Stiegel Wärmbrücken Atlas für den Mauerwerksbau szerint és ISO szerint számított értékek 10

11 7.3. Panelos 6 épületek homlokzati falainak U-tényezője Mind a rétegtervi, mind pedig az eredő U-tényező paneles épületek esetén igen nehezen határozható meg. A panelos rendszerek U-tényezőjét a névleges értékhez képest, a csatlakozási hőhidakon és átkötő vasakkal okozott hőhidakon felül idő béli állagromlás és gyártástechnológiai hibák is jelentős mértékben rontják: a hőszigetelés a nagy gyártási mechanikai igénybevételtől összerepedt, cementpéppel átitatódott; a hőszigetelés toldásai közé cementpép folyhatott be; a hőszigetelés beépítésekor a kéregfüggesztő, acél körül a hőszigetelésbe acélpép folyt be; a panelek gyártási gőzölésétől a polisztirolhab megroskadhatott, túlduzzadhatott, meggyengült, sérülékennyé vált. E mellett a kivitelezés során is adódhattak hibák: a helyszínen beépített csomóponti: koszorú, oszlop, sarok és más helyszíni hőszigetelések elmaradhattak, a betonnyomástól elfordulhattak, az acélszerelés közben sérülhettek; az előre beépített és oldalával látszó hőszigetelések daruzás rakodás során sérülhettek elmorzsolódhattak; a panelcsatlakozás hegesztése során a hőszigetelés helyenként kiéghetett. E mellett az idő múlásával is további tényezők rontották a paneles rendszerek hőszigetelő képességét: a kőzetgyapot hőszigetelés összeroskadt; a hőszigetelés a panelcsatlakozások tömítéseinek elöregedésével befolyó csapadék hatására elnedvesesedett; a kifelé diffundálódó pára a hőszigetelés külső tartományában a kéreg alatt kondenzálódott, és mivel kiszáradás feltételi nem adottak a kondenzátum évek során összegyűlt és lerontotta a hőszigetelő képességet. A fenti hatások miatt hőszigetelés jelen állapotában történő hővezető képességét a mérések alapján meghatározott hőátbocsátási tényező eredményeiből lehet számítani. Ilyen mérések eredményét a következő, 3. táblázat szemlélteti. egy dimenziós U-tényező gyártási év Házgyár W/m 2 K Budapesti I. 0, Budapesti I. 0, Miskolci 0, Miskolci 1, Budapesti IV. 1, Budapesti I. 0, Kecskeméti 0, Kecskeméti 0, Budapesti IV. 0, Veszprémi 0, Budapesti II. 0, Szegedi 0, táblázat Nemzeti Fejlesztési és Gazdasági Minisztérium megbízásból az Épületfenntartási K+F Alapítvány által vezetett és V sys kft. által végzet mérések eredményei 2009 és 2010-es évben 6 panel kifejezést a mag hőszigeteléses vasbeton szendvicspanelekre alkalmazva 11

12 3. táblázatban egy dimenziós hő-átbocsátási tényező mérések alapján került kifejezésre. Így nem veszi figyelembe az átkötő vasak és a panelszél hőszigetelésének elvékonyítást. Ennek megfelelően a rétegtervi hőátbocsátási tényező meghatározása további számítást igényel. A különböző rendszerek rétegtervi U- tényezőjének meghatározáshoz első lépésben ki kell fejezni az beépített hőszigetelő anyag jelen állapotában figyelembe vehető hővezetés tényezőjét a panel középi rétegrend ismeretében. Ezt összegzi a 4. táblázat. hőszigetelés korszak hővezetési tényező (W/mK) salakgyapot ,124 EPS , , , táblázat a házgyári panel építési korszakok különböző hővezetési tényezője 2009 és 2010-es mérések alapján Fontos kihangsúlyozni, hogy a fejezet elején felsorolt rontó hatások a hőszigetelés eredeti 0,04 W/mK-es hővezető képességét, a panelgyártási korszakoktól függőn kétszeres háromszoros mértékben növelték meg Rétegtervi hőátbocsátási tényező fejezetben leírtaknak megfelelően meghatározható a szerkezet inhomogenitását is figyelembe vevő, rendeltnek is megfelelő összehasonlítási érték. A jellemző átkötő vasak, panel és ablakperem hőszigetelés elvékonyítását jellemző panel méretekkel átlagosan figyelembe vett rétegtervi U-tényező tájékoztató értékei házgyári rendszereknél korszakonként kiolvashatók a 5. táblázatból. 5. táblázatban szereplő érték a következők szerint kerültek meghatározásra: a hőszigetelés elvékonyítás hatását részletes módszerrel MSZ EN ISO leírtak szerint (véges elem módszerrel) kerültek meghatározásra, a kéregrögzítő betonacél átkötések és a kiegészítő hőszigetelés dűbelei pedig egyszerűsített módszerrel MSZ EN ISO 6946 D3.2. meghatározottak szerint. A számításnál figyelembe vett: átmenő dűbel 6 mm-es acél 4 db/m 2 sűrűségben, a hőszigetelés λ=0,04 W/mK hővezetési tényezőjű a megadott 4, 8, 12, 16, 20 cm-es vastagságokban. Eltérő anyaghasználat esetén fejezet végén szereplő példával szemléltetett módon a 0 kiegészítő hőszigetelés vastagságú variáció U-tényezőjét lineárisan növelve kaphatunk pontos eredményt. Ez az eljárás viszont csak akkor használható, ha a kiegészítő hőszigetelés R<2 m 2 K/W. Ilyen vagy ennél vékonyabb (a táblázatban 8 cm-es) hőszigetelésnél a hőhíd hatás miatt az inhomogenitást a 7.1. Rétegtervi U-tényező fejezet szerint kell átszámolni. Fontos továbbá, hogy a rétegtervi hőátbocsátási tényező meghatározási módszertanának megfelelően a táblázatban a rétegterv párhuzamos felületei közötti inhomogenitás került számításra. Ennek megfelelően az eredmény a vízszintes és függőleges panelcsatlakozás és ablakcsatlakozás miatti hőszigetelés elvékonyításokat veszik figyelembe. Az attika, lábazat, erkélyek, de az ablakok és belső szerkezetek geometriai csatlakozásából származó hőhidakat a rétegtervi hőátbocsátási tényező nem tartalmazza és nem is tartalmazhatja. Így a q-tényező számításához a kapott rétegtervi hőátbocsátási tényezőt 7.2. eredő U- tényező és a csatlakozási hőhíd korrekció fejezetben leírtak szerint meg kell növelni. 12

13 házgyár, poligonüzem Dunaújváros Pécs Budapest I. Budapest II. Győr Miskolc Szolnok Budapest III. Debrecen Szeged Budapesti IV. Veszprém Kecskemét készült lakótelepek példák teljes külső kéreg hsz belső szerk Dunaújváros: Dózsa városrész, Belváros, Technikum városrész, felső Duna salakgyapot N ,929 1,786 0,680 0,424 0,310 0,244 0,201 part, Kertváros, Római városrész; Szeged Tarján; Szekszárd Kölcsey EPS N ,053 1,796 0,672 0,405 0,294 0,234 0,199 lakótelep; Százhalombatta EPS N ,804 1,393 0,591 0,392 0,295 0,235 0,191 Pécs, Siklós EPS N ,220 1,591 0,662 0,419 0,306 0,241 0, EPS N ,898 1,323 0,602 0,393 0,292 0,232 0,193 Kelenföld salakgyapot N ,868 1,725 0,663 0,417 0,306 0,241 0,199 Kelenföld, Óbuda, Csorba úti, Bartok Béla úti, Zugló EPS N ,976 1,551 0,639 0,408 0,300 0,237 0,194 Óbuda, Békásmegyer, Andor utca, Kelenföld, Újpalota, Rákoskeresztúr, EPS I ,863 1,612 0,659 0,418 0,305 0,240 0, Kőbánya Városközpont, Kaszásdűlő, Dunyov úti, Budakeszi EPS N ,804 1,041 0,542 0,367 0,277 0,222 0,186 Árpádhídfői, Csepel Városközpont, Újpest Városközpont, Zugló, Szentkorona EPS N utcai, Újpalota (210) (95) 1,323 1,495 0,643 0,410 0,301 0,237 0,196 Zugló, Kőbánya-Újhegyi, Újlipótváros, Gogol utca, Csepel-Királymajor, EPS N ,213 1,387 0,622 0,402 0,297 0,235 0,194 Józsefváros, Kőbánya-Városközpont, Valéria, Mihálkovics utca, Váci Gyöngyösi utca, Csengettyű utca, Valéria, Szegedi-Országbíró utca, EPS N ,804 1,041 0,542 0,367 0,277 0,222 0,186 Rákoskeresztúr, Csepel lakótelep, Gyakotló utca, Vizaforgó, Pesterzsébet, Győr Ady salakgyapot I (75) (125) 0,991 1,796 0,696 0,431 0,314 0,246 0,202 Győr: Ady város, József Attila, Marcal, Győr 2, Győr 5; Sopron; Szombathely: KISZ, Joskar-Ola, Oladi, Derkovits; Sárvár; Körmend; Celldömölk; Tapolca; EPS I ,220 1,981 0,713 0,432 0,312 0,243 0,203 Balatonfüred; Székesfehérvár; Várpalota; Oroszlány; Tatabánya: Sárberek, EPS N ,220 1,591 0,662 0,419 0,306 0,241 0,199 Bánhida, Dózsakert, Gál István, Újváros; Budapest: Őrmező, Gazdagrét, Rózsakert; Tata, Komárom EPS N ,898 1,323 0,602 0,393 0,292 0,232 0,193 Miskolc: Belváros, Győrikapu, Gyula utca, Kazincbarcika, Salgótarján Miskolc: Avas, Belváros, Bereka, Bodótető, Bulgárföld, Diósgyőr, Győrikapu, Gyula utca, Hejőcsaba, Jókai utca, Majláth utca, Martin telep, Mátyás király út, Összekötő várorász, Szinvan népkert, Szentpéteri kapu; Ózd; Kazincbarcika; Salgótarján; Eger Szolnok; Karcag; Törökszentmiklós Újpalota, Kelenföld, Csepel Városközpont, Csángó utca, Zugló, Óbuda, Drégelyvár utca, Kerepesi út, Tüzér utca, Kőbánya-Újhegy, Eperfasor utca, Havanna lakótelep, Vát utca, Kispest, Békásmegyer, Gyakorló utca, Szobor- Faludi utca Debrecen: Újkert, Vénkert, Mester utci, Hüvelyes út, Csapó utca, Doboz út, Burgundia utca, Kandia-Szt Anna u.i, Tócóvölgy, Tócóskert; Budapest: Colombus; Nyíregyháza: Értkert, Örösföld, Jósaváros, egyéb Szeged: Tarján, Felsőváros, Északváros, Makkosháza, Újrókus, Odessza, Marostő; Kecskemét: Széchenyi város; Budapest: Kaszálórét; Csongrád; Szentes; Hódmezővásárhely; Orosháza; Békéscsaba; Tótkomlós Fehérvári út, Gogol utca, Pesterzsébet, Kispest, Csepel, Rákoskeresztúr, Ada utca, Rátz László-Bigszádi út, Adony utca Veszprém: Jutasi út, Cholnoky Sólyi-Vilonyai utca, Egry út; Ajkán: Alkotmány utca, Béke út, Fő utca mellett, Ifjúsági utca, Petőfi S. utca; Siófokon; Várpalotán; Székesfehérváron; Érden; Budapesten: Békásmegyer Kecskemét: Széchenyi város, Árpád város; Budapest: Pesterzsébet, Csepel, Mézesfehér utca, Rakéta utca; Dunaújváros: Béke városrész; Baja; Nagykőrös; Cegléd; Gödöllő; Kiskunfélegyháza; Kistarcsa; Nagytarcsa; Pécs; Kiskunhalas; Kiskunfélegyháza készült lakások száma salakgyapot I táblázat lakásépítésben használt vasbeton-szendvicspanelek korászkonkénti jellemző, mérés alapján kifejezett, 7/2006 (V. 24.) TNM rendeletnek megfelelő rétegtervi hőátbocsátási tényezője 100 (75) 100 (125) 0,991 1,796 0,696 0,431 0,314 0,246 0, EPS I ,220 1,981 0,713 0,432 0,312 0,243 0, EPS N ,220 1,591 0,662 0,419 0,306 0,241 0, EPS N ,898 1,323 0,602 0,393 0,292 0,232 0, EPS I (220) EPS I (100) ,068 1,553 0,655 0,416 0,304 0,240 0,198 0,972 1,457 0,631 0,406 0,299 0,237 0, EPS N ,804 1,067 0,546 0,369 0,278 0,223 0, EPS I ,972 1,457 0,631 0,406 0,299 0,237 0, EPS N ,804 1,067 0,546 0,369 0,278 0,223 0, EPS I ,972 1,457 0,631 0,406 0,299 0,237 0, EPS N ,804 1,067 0,546 0,369 0,278 0,223 0, EPS I ,863 1,612 0,659 0,418 0,305 0,240 0, EPS N ,804 1,041 0,542 0,367 0,277 0,222 0, gyártási idő hőszigetelés vízszinteshézag ablaknál vastagság (mm) panel közép Rétegtervi hőátbocsátási tényező (W/m 2 K) kiegészítő hőszigetelés vastagságonként EPS I ,863 1,612 0,659 0,418 0,305 0,240 0, EPS N ,804 1,041 0,542 0,367 0,277 0,222 0, EPS I ,863 1,612 0,659 0,418 0,305 0,240 0, EPS N ,804 1,041 0,542 0,367 0,277 0,222 0,186 U 1D (W/m 2 K) 13

14 Meg kell azonban jegyezni, hogy a különböző gyártási rendszerek egy korszakon belül is szórást mutatnak a rétegtervi hőátbocsátási tényező tekintetében. Ennek a szórásnak az okai: A tervező irodák egyedileg tervezték az egyes épületek paneljeit, így a vasalat és a hőszigetelési vastagság épületenként eltérő lehet. A korai típusoknál a födém alátámasztó falak és az arra merőleges falak hőszigetelése is esetenként eltért (5. táblázatban zárójeles méretek). A gyártási technológiát egy rendszeren belül is változtatták, előfordulhatott például, hogy az 1971 utáni rendszereknél is esetenként salakgyapotot építettek be EPS helyett. A jellemzően króm ötvözetes átkötő vasak importból származtak. A korszakba tapasztalható nehéz beszerzés körülmények miatt a gyártás során változhatott az alkalmazott átkötővas vastagsága kiosztása és anyagminősége a szállítmányok érkezésétől függően. A különböző kivitelezők a kivitelezést különböző gondossággal végezték. A házgyárak és azokat üzemeltető ÁÉV-k bérmunkában egymásnak is dolgoztak. A rendelkezésre álló mérések alapján a vizsgálatok szórása jellemzően +/-5% köré tehető, de esetenként a 25%-ot is elérheti. Ahol fontos a meglévő - felújítás előtt álló - épület fogyasztásának és a felújítással várható megtakarításnak a pontos meghatározása érdemes alaposabb vizsgálatot végezni a következő lépéseket követve: A panelközépi egy dimenziós hőátbocsátási tényező meghatározása mérés alapján: o 5 percenkénti legalább 500 mérésből álló sorozattal, o hőhidaktól legalább 0,5 m távolságra mérve, o külső, belső levegő hőmérséklet, belső felületi hőmérséklet és belső hőáramsűrűség mérése alapján számolva, o borús, csapadékmentes időben végezve a mérést o külső és belső hőmérséklet különbsége nem lehet 15-nál kisebb a mérés alatt o belső hőmérséklet állandó kell legyen. A hőszigetelő vastagság meghatározása a hőárammérés (vagy mérések) helyén. A mérésből számított hőátbocsátási tényező időbeli átlag értéke és a szerkezeti méretek alapján a hőszigetelés hővezetési tényezőjének meghatározása. 7 A vízszintes és függőleges paneltoldásoknál a hőszigetelés meglétének ellenőrzése hőkamerás felvétellel. A paneles rendszer szerkezeti kialakításainak begyűjtése szakirodalom 8 és tervtárak 9 adatai alapján. A rétegtervi U-tényező számítása a tervtári adatok és a mérésből kifejezett hővezetés tényező alapján MSZ ISO EN szabványnak megfelelő véges elem módszeres hőhídmodellezéssel. Az átszámítás után kapott rétegtervi hőátbocsátási tényező már felhasználható a követelményértékkel való összehasonlításra. Kiegészítő hőszigeteléssel ellátott szerkezetek esetén közelítésképpen 0 hőszigetelésű verzió értéke vehető alapul a következő példa szerint: Példa: Szegedi házgyár 1975-ös paneles rendszerével épület lakás falára R=3 m 2 K/W hőellenállású hőszigetelő rendszer kerül. 7 ISO C mellékeltének megfelelően 8 Például: Dr. Gilyén Jenő Panelos épületek szerkezetei, 1984; Dr. Bighoffer Péter-Hikisch Lóránt A panelos lakóépületek felújítása, Például: Lechner Lajos Tudásközpont Építésügyi Dokumentációs és Információs Központ 14

15 Megfelel-e a kész szerkezet 2015 után pályázatok esetén? Számítás helyesen, a rétegtervi U-tényezőből kiindulva: U=1/(1/1,46+3)=0,27 > 0,24 W/m 2 K 2015-től pályázatoknál nem felel meg. Számítás helytelenül, az egy dimenziós panelközépen számított U-tényezőből kiindulva: U=1/(1/0,972+3)=0,25 < 0,24 W/m 2 K 2015-től pályázatoknál nem felel meg és hibás. Számítás helytelenül, a névleges U-tényezőből kiindulva: U=1/(1/0,50+3)=0,20 < 0,24 W/m 2 K 2015-től pályázatoknál látszólag megfelelt, de nagyon hibás. Érdemes felhívni a figyelmet arra, hogy a fent említett hatások figyelembe vétele MSZ EN ISO 6946 szabványban elő van írva. Így ezeket a hatásokat április 6 előtt is figyelembe kellett volna venni. 8. A szakaszos üzemeltetés A szakaszos üzemeltetés korrekciós tényezőjét (jele: σ) április 6-ától csak akkor lehet figyelembe venni ha fűtésszabályozás automatikával programozható a Rendelet 2. melléklet VI. fejezet 1. pontja szerint. 9. A levegő hővisszanyerés 9.1. Filtráció április 6-ától hatályos Rendelet 3. melléklet IV.2. táblázat ablakon történő filtrációra hővisszanyerést alkalmazni nem lehet: Meglévő épülethatároló elemek tömítettségének a fűtés éves nettó hőenergia igényre gyakorolt hatását a légcsereszámban a 3. melléklet IV.2. táblázatában szereplő n T hozzáadásával kell figyelembe venni. n T légcsere hányad folyamatosan jelentkezik és hővisszanyerést nem lehet rajta alkalmazni. a Rendelet 2. melléklet VI. fejezet 1. pontja szerint Megkerülő ágas deresedés elleni védelem április 6-ától a levegő hővisszanyerésre vonatkozó számításban is a hővisszanyerők szezonális hatásfokát a számítás szerint le kell rontani amennyiben a deresedés elleni védelem elkerülő ágas (bypass) módban van megoldva a Rendelet 2. melléklet IV. rész 5. pontjában részletezett módon: Amennyiben a hővisszanyerés felületi hőcserélővel történik (tehát nem az elszívott levegőt forrásoldalként hasznosító hőszivattyúval), úgy az energiamérleg számításakor a deresedést megelőző megkerülő vezetékes üzemmód miatti hatásfok csökkenést figyelembe kell venni, amit alábbi összefüggéssel is lehet becsülni: (IV.5.4.) ahol η ra a szellőző rendszerbe épített hővisszanyerő közölt hatásfoka, H d a deresedés szempontjából kockázatot jelentő külső határhőmérséklet alatti, a belső hőmérsékletre vonatkoztatott hőfokhíd ezred része. A H d számítható a hővisszanyerő berendezés technikai adatai, és éves óraszintű időjárás adatok alapján. 15

16 Példa: Ha a belső hőmérséklet 20 C a berendezés megkerülő vezetékre irányító üzemmódba -2 C alatt kapcsol, és fűtési szezonban állandóan üzemel a hővisszanyerő így H d =15 kkh; hővisszanyerő gyártó által megadott hatásfoka η ra =0,8, levegő előmelegítés nincs. Mekkora a hővisszanyerés éves hatásfoka? η r =0,8*(72-15)/72=0, Deresedés elleni védelem előfűtéssel E mellett: Amennyiben deresedés elleni védelemre előfűtést alkalmaznak az arra szolgáló rendszer vagy berendezés primer energiaigényét figyelembe kell venni (elektromos előfűtés, talajhővel történő ( passzív ) előfűtés szivattyújának, ventilátorának meghajtása stb.). 16
