1 ÉPÜLETFELÚJÍTÁSOK PASSZÍV ENERGETIKAI MEGOLDÁSAINAK ÉPÜLETSZERKEZETEI dr. Kakasy László egyetemi adjunktus 2015.

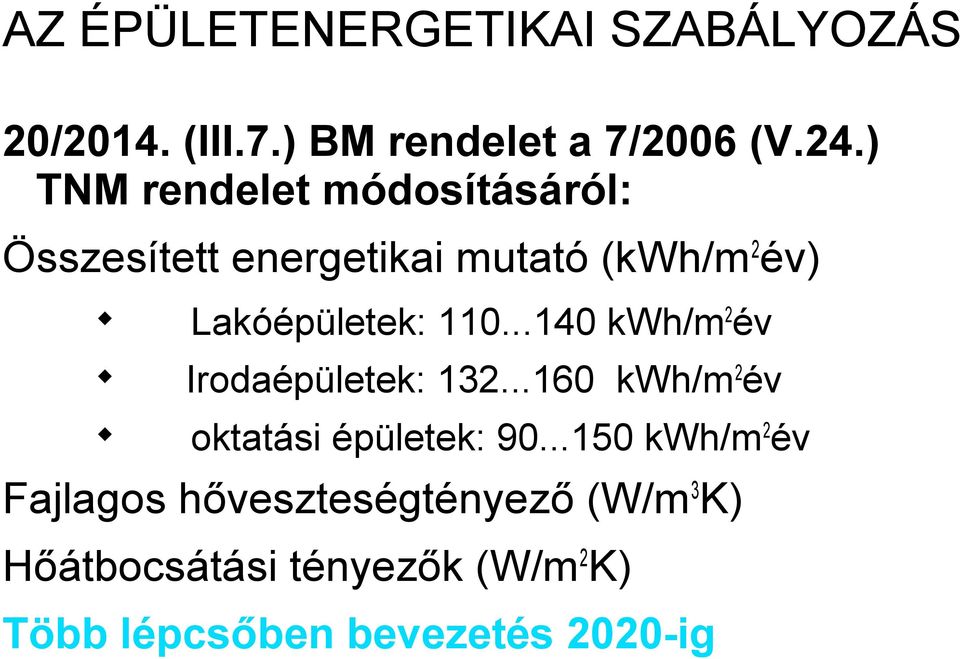

2 AZ ÉPÜLETENERGETIKAI SZABÁLYOZÁS 20/2014. (III.7.) BM rendelet a 7/2006 (V.24.) TNM rendelet módosításáról: Összesített energetikai mutató (kwh/m 2év) Lakóépületek: kwh/m2év Irodaépületek: kwh/m 2év oktatási épületek: kwh/m2év Fajlagos hőveszteségtényező (W/m 3K) Hőátbocsátási tényezők (W/m2K) Több lépcsőben bevezetés 2020-ig

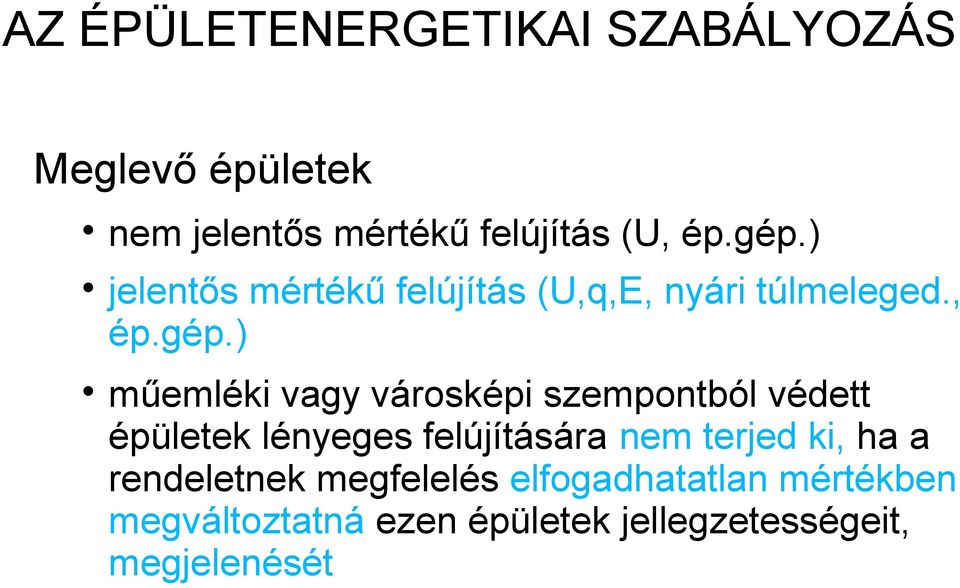

3 AZ ÉPÜLETENERGETIKAI SZABÁLYOZÁS Meglevő épületek nem jelentős mértékű felújítás (U, ép.gép.) jelentős mértékű felújítás (U,q,E, nyári túlmeleged., ép.gép.) műemléki vagy városképi szempontból védett épületek lényeges felújítására nem terjed ki, ha a rendeletnek megfelelés elfogadhatatlan mértékben megváltoztatná ezen épületek jellegzetességeit, megjelenését

4 HŐÁTBOCSÁTÁSI TÉNYEZŐK NÉHÁNY MEGJEGYEZHETŐ ÉRTÉK Épülethatároló szerkezet U [W/m2K] 1 Homlokzati fal 0,24 2 Lapostető, fűtött tetőteret határoló szerkezet 0,17 3 Alsó zárófödém fűtetlen tér fölött 0,26 4 Lábazati fal (-1 m-ig), talajon fekvő padló 0,3 5 Üvegezés 1

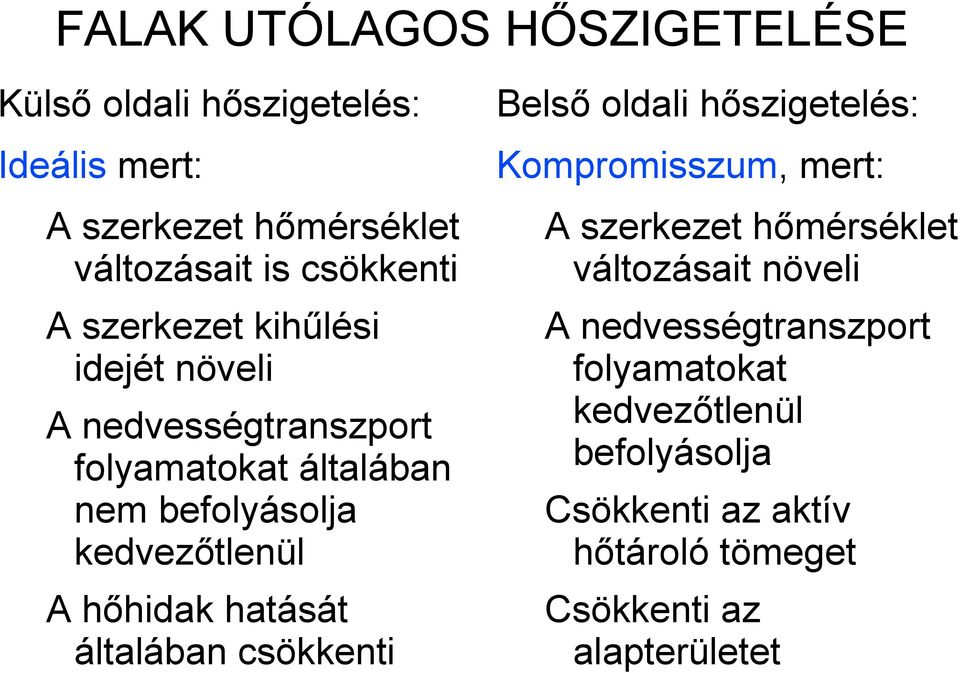

5 FALAK UTÓLAGOS HŐSZIGETELÉSE Külső oldali hőszigetelés: Belső oldali hőszigetelés: Ideális mert: Kompromisszum, mert: A szerkezet hőmérséklet változásait is csökkenti A szerkezet hőmérséklet változásait növeli A szerkezet kihűlési idejét növeli A nedvességtranszport folyamatokat kedvezőtlenül befolyásolja A nedvességtranszport folyamatokat általában nem befolyásolja kedvezőtlenül A hőhidak hatását általában csökkenti Csökkenti az aktív hőtároló tömeget Csökkenti az alapterületet

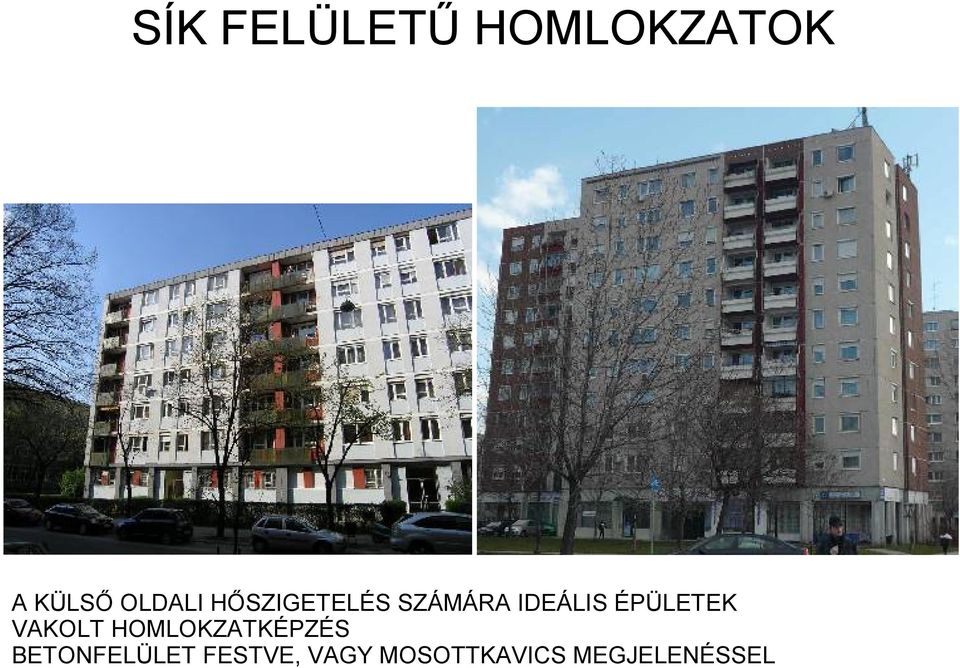

6 SÍK FELÜLETŰ HOMLOKZATOK A KÜLSŐ OLDALI HŐSZIGETELÉS SZÁMÁRA IDEÁLIS ÉPÜLETEK VAKOLT HOMLOKZATKÉPZÉS BETONFELÜLET FESTVE, VAGY MOSOTTKAVICS MEGJELENÉSSEL

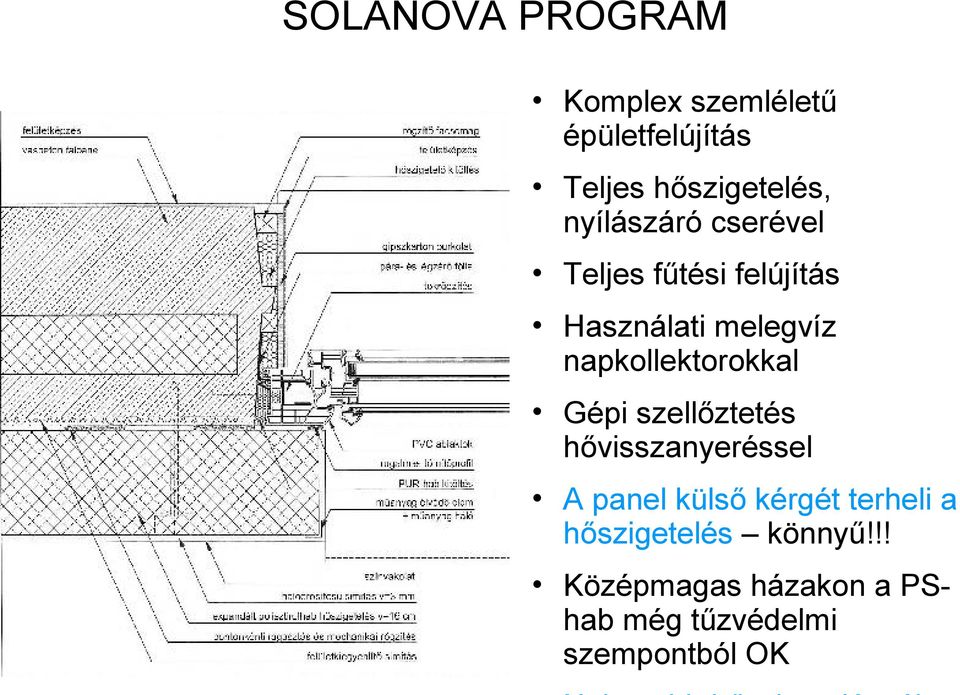

7 SOLANOVA PROGRAM Komplex szemléletű épületfelújítás Teljes hőszigetelés, nyílászáró cserével Teljes fűtési felújítás Használati melegvíz napkollektorokkal Gépi szellőztetés hővisszanyeréssel A panel külső kérgét terheli a hőszigetelés könnyű!!! Középmagas házakon a PShab még tűzvédelmi szempontból OK

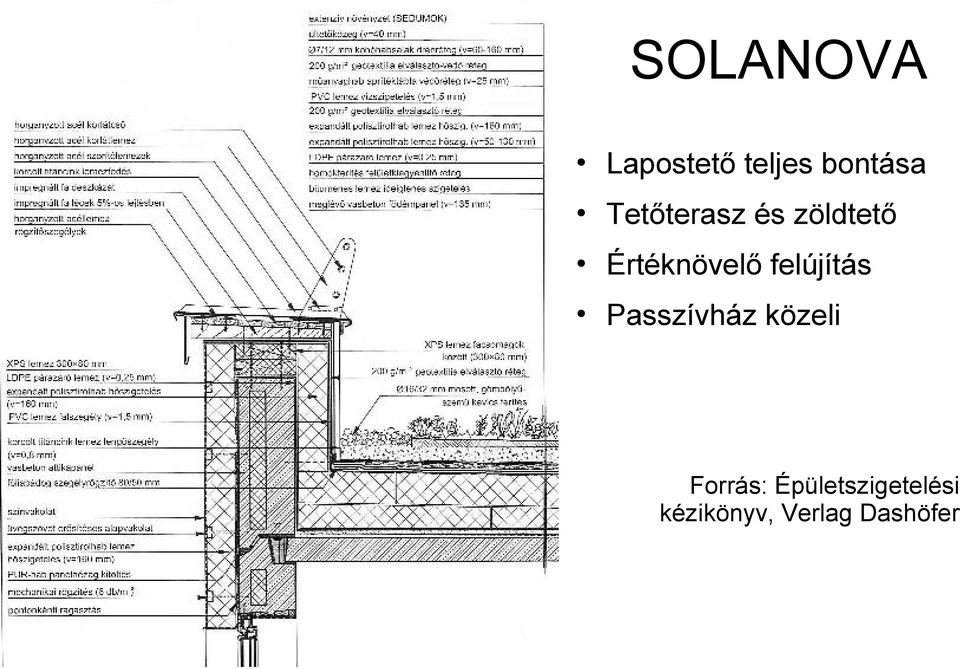

8 SOLANOVA Lapostető teljes bontása Tetőterasz és zöldtető Értéknövelő felújítás Passzívház közeli Forrás: Épületszigetelési kézikönyv, Verlag Dashöfer

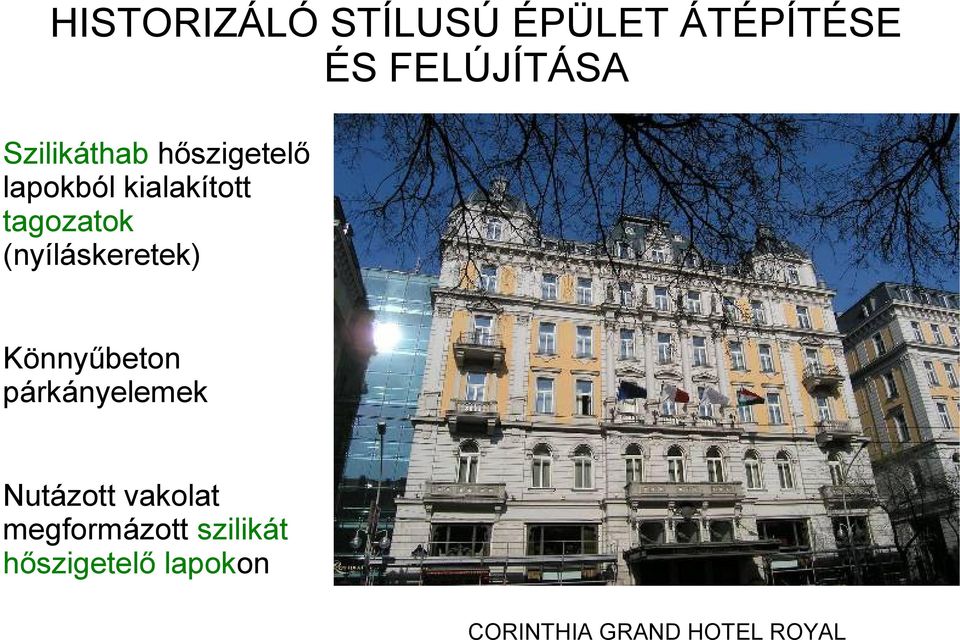

9 HISTORIZÁLÓ STÍLUSÚ ÉPÜLET ÁTÉPÍTÉSE ÉS FELÚJÍTÁSA Szilikáthab hőszigetelő lapokból kialakított tagozatok (nyíláskeretek) Könnyűbeton párkányelemek Nutázott vakolat megformázott szilikát hőszigetelő lapokon CORINTHIA GRAND HOTEL ROYAL

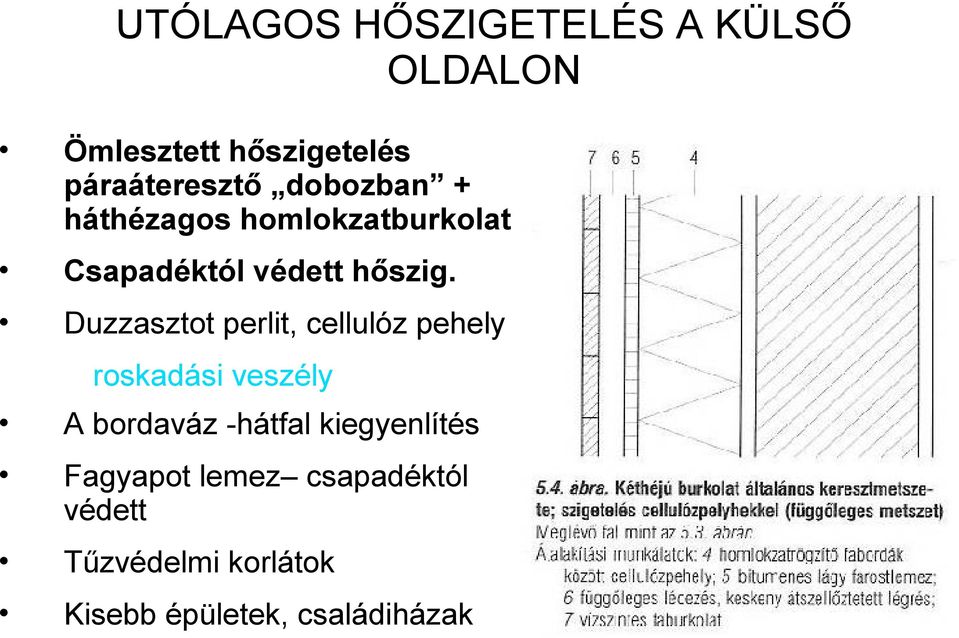

10 UTÓLAGOS HŐSZIGETELÉS A KÜLSŐ OLDALON Ömlesztett hőszigetelés páraáteresztő dobozban Duzzasztott perlit, cellulózpehely roskadási veszély A kétirányú bordaváz - hátfal kiegyenlítés Vakolható fagyapot határoló Csapadéknak kitett (?) Tűzvédelmi korlátok Kisebb épületek, családiházak

11 UTÓLAGOS HŐSZIGETELÉS A KÜLSŐ OLDALON Ömlesztett hőszigetelés páraáteresztő dobozban + háthézagos homlokzatburkolat Csapadéktól védett hőszig. Duzzasztot perlit, cellulóz pehely roskadási veszély A bordaváz -hátfal kiegyenlítés Fagyapot lemez csapadéktól védett Tűzvédelmi korlátok Kisebb épületek, családiházak

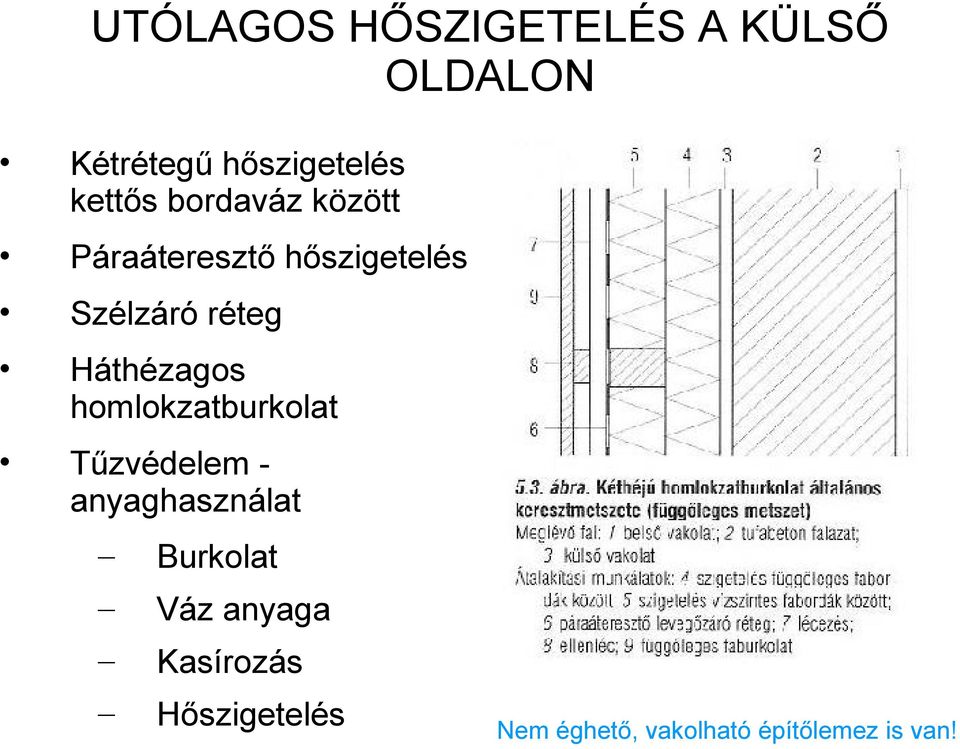

12 UTÓLAGOS HŐSZIGETELÉS A KÜLSŐ OLDALON Kétrétegű hőszigetelés kettős bordaváz között Páraáteresztő hőszigetelés Szélzáró réteg Háthézagos homlokzatburkolat Tűzvédelem anyaghasználat Burkolat Váz anyaga Kasírozás Hőszigetelés Nem éghető, vakolható építőlemez is van!

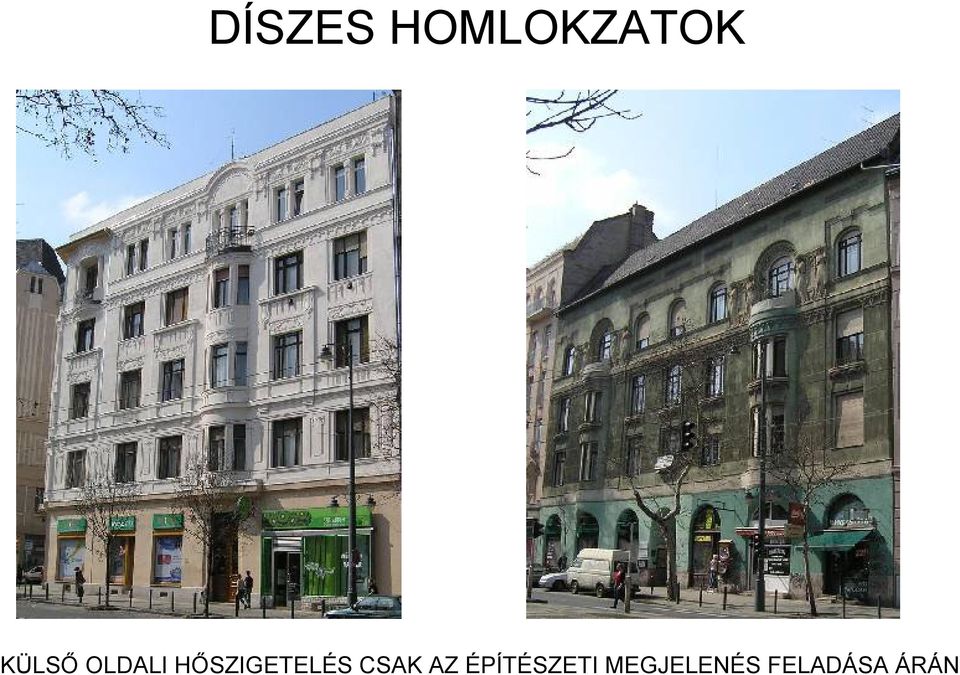

13 DÍSZES HOMLOKZATOK KÜLSŐ OLDALI HŐSZIGETELÉS CSAK AZ ÉPÍTÉSZETI MEGJELENÉS FELADÁSA ÁRÁN

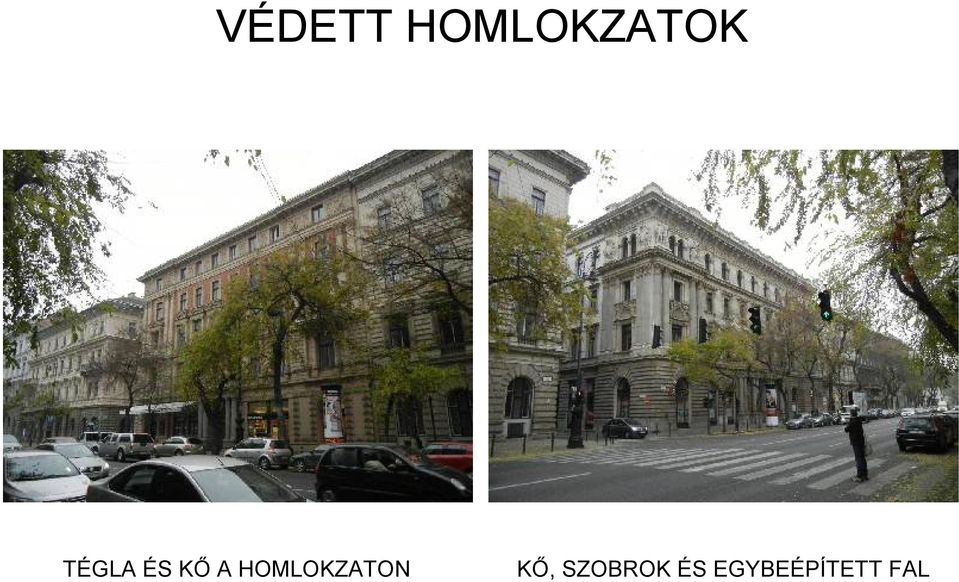

14 VÉDETT HOMLOKZATOK TÉGLA ÉS KŐ A HOMLOKZATON KŐ, SZOBROK ÉS EGYBEÉPÍTETT FAL

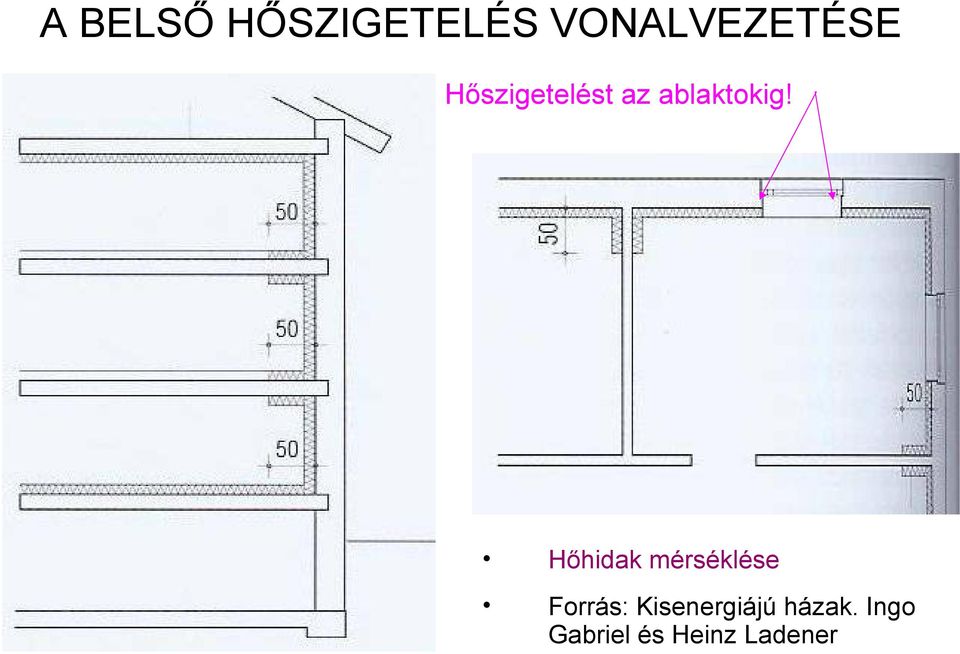

15 A BELSŐ HŐSZIGETELÉS VONALVEZETÉSE Hőszigetelést az ablaktokig! Hőhidak mérséklése Forrás: Kisenergiájú házak. Ingo Gabriel és Heinz Ladener

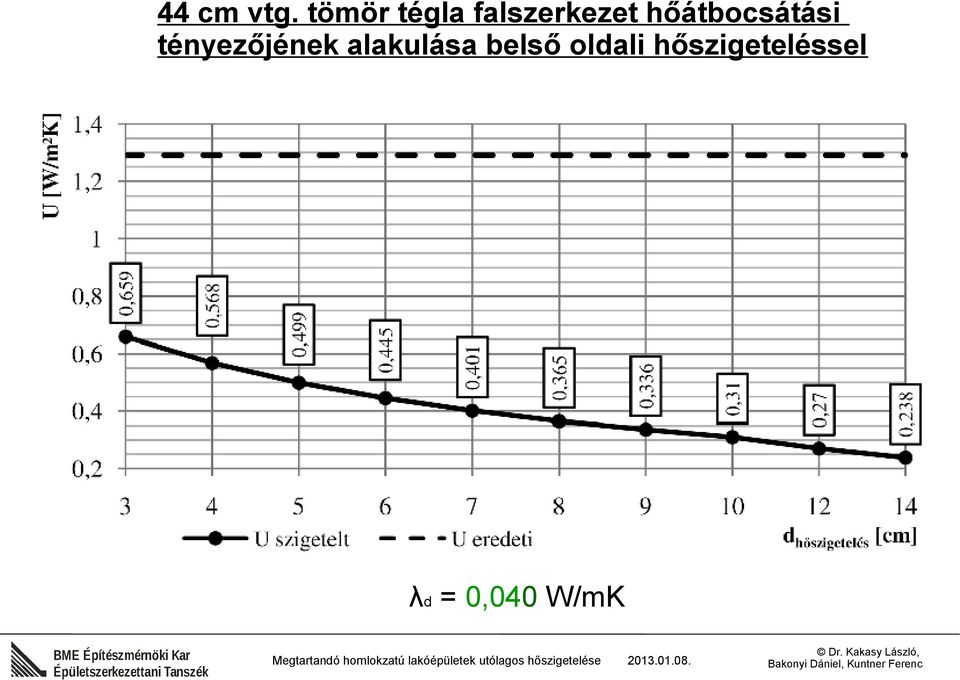

16 44 cm vtg. tömör tégla falszerkezet hőátbocsátási tényezőjének alakulása belső oldali hőszigeteléssel λd = 0,040 W/mK Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

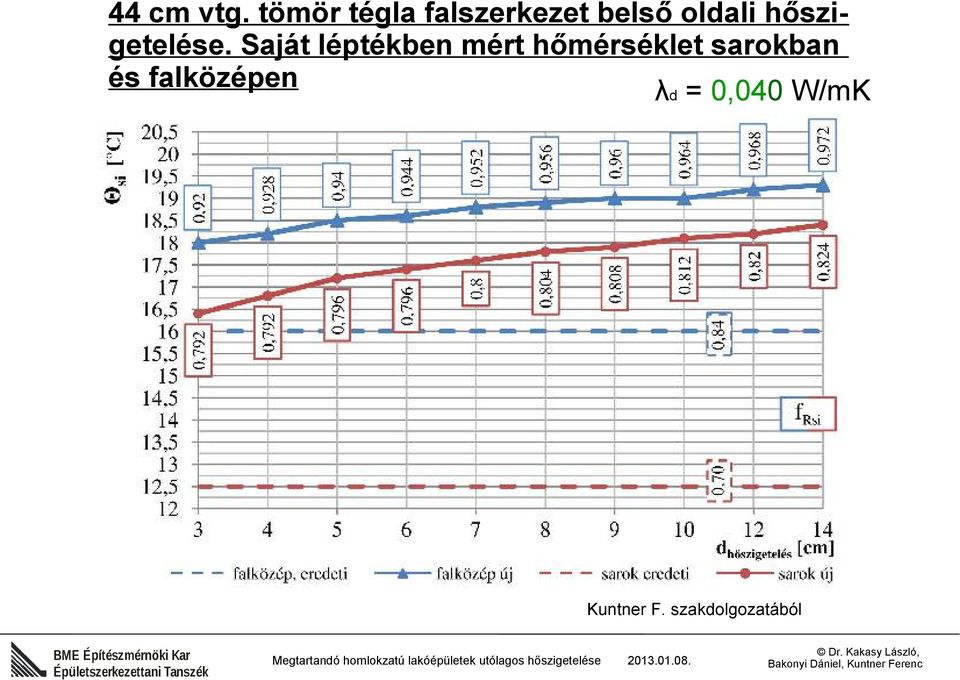

17 44 cm vtg. tömör tégla falszerkezet belső oldali hőszigetelése. Saját léptékben mért hőmérséklet sarokban és falközépen λd = 0,040 W/mK Kuntner F. szakdolgozatából Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

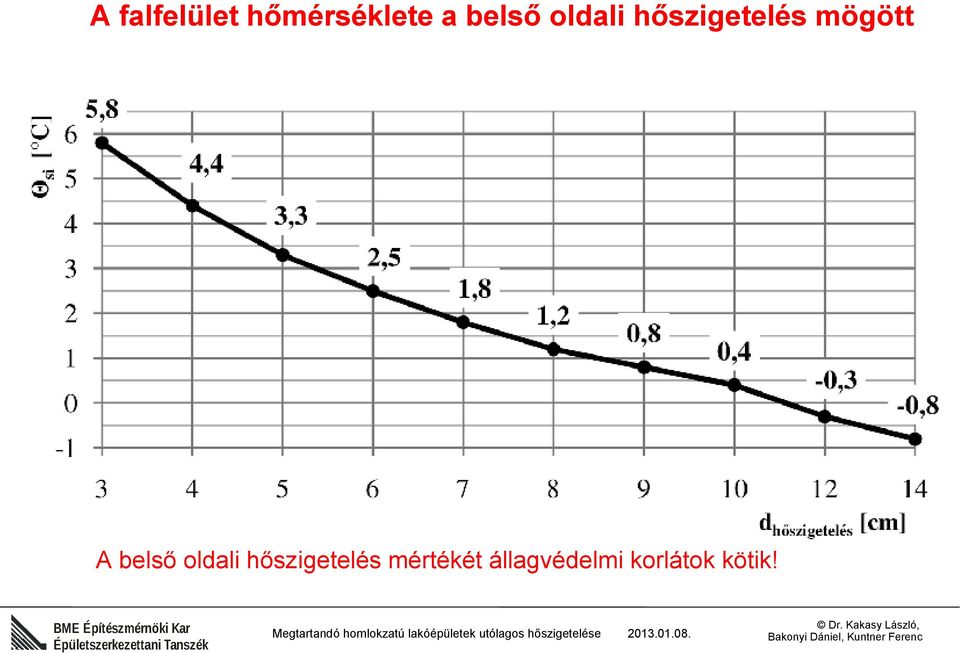

18 A falfelület hőmérséklete a belső oldali hőszigetelés mögött A belső oldali hőszigetelés mértékét állagvédelmi korlátok kötik! Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

19 A falfelület hőmérséklete a belső oldali hőszigetelés mögött A belső oldali hőszigetelés mértékét állagvédelmi korlátok kötik! Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

20 A BELSŐ HŐSZIGETELÉS NEHÉZSÉGEI Hőhíd!!! A hőhidak hatásának mérséklése A padlószerkezetet is át kell építeni

21 Födémcsatlakozás hőtechnikai számításai (poroszsüveg b.) Ha nem fordítjuk rá a hőszigetelést a födém aljára! Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

22 Nedveségtechnikai méretezés Glaser módszer -Páratechnikai ellenőrzés az MSZ alapján (vagy MSZ-EN-ISO 13788: Euro-Glaser ) - a szerkezetet alkotó anyagok nedvességtartalma üzemszerű viszonyok mellett a megengedett nedvességtartalom értéke alatt maradjon Fizikai modell: hő: - hőáramlás csak hővezetéssel - stacioner állapot - az anyagok hővezetési tényezője a nedvességtartalomtól független nedvesség: - nedvességtranszport csak páradiffúzió útján - kvázi stacioner állapot - az anyagok páradiffúziós ellenállása a nedvességtartalomtól független - a lecsapódó nedvesség az adott rétegben marad Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

23 Nedvességtechnikai méretezés numerikus szimulációk Valós fizikai folyamatok* kapillárporózus építőanyagokban transzport mechanizmus kiváltó potenciál hőtranszport -hővezetés -hősugárzás -légáramlás -hőtartalom-áramlás nedvességvándorlással hőmérséklet hőmérséklet a negyedik hatványon légnyomáskülönbség páradiffúzió + fázisváltás folyékony nedvességáramlás páratranszport -páradiffúzió -konvekció -oldódásos -molekuláris diffúzió páranyomás (hőmérséklet) légnyomáskülönbség diffúzió páranyomás páranyomás kapilláris vezetés -kapilláris nyomás különbség -felületi diffúzió -gravitációs áramlás -hidraulikus áramlás -elektrokinézis -ozmózis relatív páratartalom helyzeti energia nyomáskülönbség elektromos potenciál ionkoncentráció különbség Hőegyensúly: Nedvesség egyensúly: nedvesség tr.: WUFI (Wärme und Feuchte Instacioner) (Simulationsprogramm für den gekoppelten Wärme-, Luft-, Feuchte-, Schadstoffund Salztransport) *Künzel, H.M., Verfahren zur ein- und zweidimensionalen Berechnung des gekoppelten Wärme- und Feuchtetransports in Bauteilen mit einfachen Kennwerten, doktori disszertáció, 1994 Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

24 Nedvességtechnikai méretezés numerikus szimuláció Szükséges anyagjellemzők: hőtechnikai: - sűrűség - fajhő - nedvességtartalom függő hővezetési tényező nedvességtechnikai: - porozitás [m3/m3] - nedvességtartalom függő páradiff. ellenállási szám [-] - nedvességtartalom függvény (szorpciós izoterma a kapilláris zónával kiegészítve) - nedvességvezetési együttható a nedvességtartalom függvényében (vízfelszívás) [m 2/s] - nedvességvezetési együttható a nedvességtartalom függvényében (továbbvezetés) [m 2/s] Bundesministrie für Schulung und Forschung Építőanyag adatban Higrtotermikus szimulációkhoz angebote_partner/masea/ Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

25 Belső oldali hőszigetelések csoportosítása 1. Teljesen páratömör 2. Építőlemezzel társított 3. Szerelt, réteges 4. Kapilláraktív, diffúziónyitott Megatartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

26 1. Teljesen páratömör hőszigetelő rendszer Megatartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

27 1. Teljesen páratömör hőszigetelő rendszer Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

28 1. Teljesen páratömör hőszigetelő rendszer forrás: forrás: Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

29 1. Teljesen páratömör hőszigetelő rendszer Nem éghető anyagú (A1), tökéletesen pára- és légzáró anyag 66%-ban újra hasznosított üvegből. A hőszigetelő lapok hézagait teljes keresztmetszetben töltse ki a bitumenes ragasztó anyag. A csatlakozásoknál se jusson levegő, vagy pára a hőszigetelés mögé. A falba kívülről bejutó csapadék, vagy felszívódó talajnedvesség csak kifelé tud eltávozni. Javasolt a homlokzat egyidejű javítása, hidrofobizálása. Csak megfelelően vízszigetelt fal esetén használható. 2,5 m magasságig elég a ragasztás, ha vakolt. Nagyobb magasságnál, illetve burkolt felületnél 2 db/m2 mechanikai rögzítés is kell. ábra: Bakonyi D., Kuntner F.: Megtartandó homlokzatú...(építési Megoldások ) Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

30 2. Építőlemezzel társított hőszigetelő rendszer Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

31 2. Építőlemezzel társított hőszigetelő rendszer forrás: Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

32 2. Építőlemezzel társított hőszigetelő rendszer A műanyag hőszigetelő habokkal társított rendszerek alkalmazásának kisebb a kockázata, mint a szálas hőszigeteléssel társítottaké. Az építőlemez folytonosságának, légtömörségének meghatározó jelentősége van abban, hogy ne juthasson levegő, illetve pára a hőszigetelés mögé. A konvektív áramokat mindenképpen meg kell akadályozni. A hőszigetelő táblákat a kerületük mentén folytonos ragasztó sávval kell rögzíteni. A hőszigetelő elemek hézagaiba nem kerülhet ragasztó. Az elemek csatlakozását tömíteni kell. ábra: Bakonyi D., Kuntner F.: Megtartandó homlokzatú...(építési Megoldások ) Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

33 2. Építőlemezzel társított hőszigetelő rendszer Páradiffúzió számítása stacioner viszonyokat feltételezve Glaser módszer Winwatt program Polisztirolhab hőszigetelés Ásványiszálas hőszigetelés 6 cm vtg. polisztirolhab, illetőleg ásványiszálas hőszigeteléssel társított építőlemez Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

34 2. Építőlemezzel társított hőszigetelés 80% Instacioner nedvességtranszport szimuláció valós viszonyok felvételével. WUFI 2D program μeps=40 μsz=1,1 Párafékező fólia nélkül, illetve fóliával >90%! Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

35 Nedvességtartalom a teljes falszerkezetben Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

36 2. Építőlemezzel társított hőszigetelő rendszer Kuntner F. szakdolgozatából Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

37 2. Építőlemezzel társított hőszigetelő rendszer Ragasztás folytonossági hiánya + lyuk a társított rendszeren = konvektív légáramok Kényes részletek Kuntner F. szakdolg. Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

38 3. Szerelt, réteges Csak párafékező réteggel!! forrás: Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

39 3. Szerelt, réteges A párafékező réteg folytonossága!!! Kuntner F. szakdolgozatából Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

40 3. Szerelt, réteges A magas sd érték gátolja a kiszáradást, ezért célszerű 2-5 közötti, változó ellenállású fóliát alkalmazni. A légtömörség és a páravédelmi réteg folytonosságga alapvető fontosságú. Kuntner F. szakdolgozatából Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

41 4. Kapilláraktív, diffúziónyitott hőszigetelő rendszer Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

42 4. Kapilláraktív, diffúziónyitott hőszigetelő rendszer forrás: forrás: Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

43 4. Kapilláraktív, diffúziónyitott hőszigetelő rendszer Teljes felületű ragasztás, rendszeranyaggal. A ragasztás alatt nem maradhat párafékező, vagy gátló festék, vagy bevonat a falon. A nedvesség átmeneti tárolásában a hőszigetelés kapillárisai is részt vesznek. A homlokzatot érő csapadékhatás kiszáradását nem gátolja. ábra: Bakonyi D., Kuntner F.: Megtartandó homlokzatú...(építési Megoldások ) Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

44 4. Kapilláraktív, diffúziónyitott hőszigetelő rendszer Páradiffúzió stacioner számítással Nedvességfelvétel instacioner szimulációval. A kapillaritás jelentősége. Kuntner F. szakdolgozatából Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

45 TANULSÁGOK A belső oldali hőszigetelés nem cél, de egy lehetséges műszaki kompromisszum. Minden esetben részletes épületdiagnosztikai vizsgálatokon alapuló épületfizikai számítások kell megelőzzék a konkrét kiviteli tervet. Az egyszerűsített számítások alkalmazása félrevezető eredményekhez vezethet. A szerkezetben lejátszódó fizikai folyamatok modellezése számítógépes programok segítségével, számos műszaki adat ismeretében lehetséges. Hőhídkatalógus és higrotermikus katalógus egyszerűsítheti a munkát analógiák bemutatásával, de az épületek kiinduló állapotának megismerésétől nem mentesíthet. Az elérhető energia megtakarítás az állagvédelem oldaláról korlátozott mértékű. Az épületek energetikai besorolása jelentősen javítható. (cca. H-ból C-be, geometria és gépészet függvényében) Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

46 HELYZETKÉP Jelenleg a sík homlokzatú, modern lakóépületek főleg a paneles technológiával készültek felújítása van napirenden. A historizáló, és / vagy tagolt, burkolt homlokzatú épületek felújítása még nem indult meg tömegesen A komplex szemléletű tervezés elengedhetetlen Esetenkénti, egyedi tervezésük komplex szemléletű mérnöki munkát kíván Az egy épületre fordítandó mérnöki munkaigény magas A belső oldali hőszigetelés tervezése nem cél, de sokszor az egyetlen reális lehetőség Előnyük: sok azonos épület készült (tipizálás), ezért a jól bevált módszerek ismételten alkalmazhatók.

47 Hőhídkatalógus, higrothermikus katalógus Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

48 Hőhídkatalógus: Felületi állagvédelmi értékelés: ( Θsi - Θ e) f Rsi = ( Θ i Θe ) DIN (Hyginischer Mindst-Wärmeschutz): f Rsi 0,7 a leghidegebb ponton φ < 80% (kapill. Kond.) θi = 20 C, φi = 50%, Rsi = 0,25 m2k/w, θe = -5 C, φe = 90%, Rse = 0,04 m2k/w Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

49 Hőhídkatalógus: Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

50 Hőhídkatalógus: Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

51 Higrotermikus Higrotermikus katalógus: katalógus: Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

52 Higrotermikus Higrotermikus katalógus: katalógus: Megtartandó homlokzatú lakóépületek utólagos hőszigetelése Dr. Kakasy László, Bakonyi Dániel, Kuntner Ferenc

53 A hőhídkatalógus és a higrotermikus katalógus közel 400 oldalas anyagát készítették: Bakonyi Dániel doktorandusz Kuntner Ferenc egyetemi tanársegéd, épületszigetelő szakmérnök Kuntner Ferenc szakdolgozata: Megtartandó homlokzatú épületek belső oldali hőszigetelésének lehetőségei és korlátai, (konzulens: Kakasy László)

54 BELSŐ OLDALI HŐSZIGETELÉSEK LEHETŐSÉGEK ÉS KORLÁTOK ELLENÉRVEK: csökken az alapterület penészedés a hőhidakon páralecsapódás alakul ki a szerkezetben kihül a fal a hőszigetelés mögött nő a belső tér nyári felmelegedése

55 BELSŐ OLDALI HŐSZIGETELÉSEK LEHETŐSÉGEK ÉS KORLÁTOK Minden szerkezetre tanulság: A belső hőszigetelés előtt alapos épületdiagnosztikai vizsgálatok kellenek Épületfizikai és épületszerkezeti tervet kíván Nincsenek rutin feladatok, biztos megoldások Az elérhető energiamegtakarítások korlátozottak, nem energiatakarékossági, állagvédelmi szempontok határozzák meg a hőszigetelés mértékét

56 BELSŐ OLDALI HŐSZIGETELÉSEK LEHETŐSÉGEK ÉS KORLÁTOK Milyen esetekben válasszuk ezt a kompromisszumot? Megtartandó homlokzatok esetén Ha nincs lehetőség kívülről szigetelni Panelos épületeket kívülről hőszigeteljünk

57 A FELÚJÍTÁS LÉPÉSEI Diagnosztikai vizsgálatok: rétegrendek nedvességtartalmak hőhidak feltárása egyéb meghibásodások légzáróság épületgépészeti rendszerek állapota Épületenergetikai minőség: hőátbocsátási tényezők fajlagos hőveszteségtényező összesített energetikai mutató minősítési szint

58 A FELÚJÍTÁS LÉPÉSEI A hőveszteség belső arányainak megállapítása transzmissziós~ filtrációs ~ A felújítási koncepció megfogalmazása mely szerkezeteket? milyen mértékben? égtájak szerint? A veszteségek csökkentésével elérhető eredmények? A nyereségek növelhetők-e? Vannak-e kedvezőbb energiafelhasználási lehetőségek? Nincsenek-e káros következmények?

59 ESETTANULMÁNY AZ ELÉRHETŐ ÉPÜLETENERGETIKAI MEGTAKARÍTÁSRÓL

60 Budapest, VI, Nagymező utca 25. Épült: Építész tervező: Schumann Antal Építtető: Karfunkel Salamon Jelenleg fővárosi egyedi védelem alatt áll dr. Kakasy László Megtartandó homlokzatú lakóépületek energia-rac. II. ÉPÜLETSZERKEZETI KONFERENCIA ÉPÜLET- ÉS SZERKEZETFELÚJÍTÁS VIZSGÁLT MINTAÉPÜLET

61 utcafronton kétmenetes udvari fronton egymenetes eltérő igényszintű lakások díszes főlépcsőházzal egyszerű melléklépcsővel körfolyosóval hosszanti főfalakkal belső helyiségek - légudvar dr. Kakasy László Megtartandó homlokzatú lakóépületek energia-rac. II. ÉPÜLETSZERKEZETI KONFERENCIA ÉPÜLET- ÉS SZERKEZETFELÚJÍTÁS TIPIKUS ALAPRAJZ

62 felfelé csökkenő belmagasságok csökkenő falvastagságok szigeteletlen pince, szellőzéssel dongaboltozattal /poroszsüveg boltozattal poroszsüveg boltozatos födémek földszinten üzletek burkolt udvarok konzolos függőfolyosó / pillérekkel és boltívekkel gyámolított folyosók dr. Kakasy László Megtartandó homlokzatú lakóépületek energia-rac. csaposgerenda II. ÉPÜLETSZERKEZETI KONFERENCIA ÉPÜLET- ÉS SZERKEZETFELÚJÍTÁS TIPIKUS METSZET

63 Pozíció Szerkezet U [W/m2K] 7/2006.(V.24.) TNM rendelet Külső fal Tömör tégla cm 2v 1,29...0,87 0,45 (0,24) Pincefödém Donga boltozat / 0,88...0,90 Poroszsüveg b. +feltölt.+padló 0,50 (0,26) Padlásfödém Csapos gerendafödém 0,78...0,85 0,30 (0,17) Ablakok Kapcsolt gerébtokos 2ü 2,05...2,35 1,60 (1,15) Légudvarok fala Féltéglafal 2,47 0,45 (0,24) Légudvarok ablaka Egyszeres gerébtok 1ü 5,2 1,60 (1,15) dr. Kakasy László Megtartandó homlokzatú lakóépületek energia-rac. II. ÉPÜLETSZERKEZETI KONFERENCIA ÉPÜLET- ÉS SZERKEZETFELÚJÍTÁS HŐÁTBOCSÁTÁSI TÉNYEZŐK

64 Hőnyereségek: napsugárzás -3% belső hőfejlődés -8-9% Hőveszteségek: 1,5x légcsere 51-64% Falak 25-31% Zárófödém 0-19% Nyílászárók 13-16% Hőhidak 4-5% dr. Kakasy László Megtartandó homlokzatú lakóépületek energia-rac. II. ÉPÜLETSZERKEZETI KONFERENCIA ÉPÜLET- ÉS SZERKEZETFELÚJÍTÁS NETTÓ FŰTÉSI HŐIGÉNY

65 Hőnyereségek: napsugárzás -4-5% belső hőfejlődés -9-10% Hőveszteségek: 1,5x légcsere 55-68% falak 19-23% zárófödém 0-18% nyílászárók 19-23% hőhidak 5-6% dr. Kakasy László Megtartandó homlokzatú lakóépületek energia-rac. II. ÉPÜLETSZERKEZETI KONFERENCIA ÉPÜLET- ÉS SZERKEZETFELÚJÍTÁS NETTÓ FŰTÉSI HŐIGÉNY

66 kombi cirkó 90/70ºC kétcsöves, radiátoros szobatermosztát kazán a fűtött térben állandó % ford.szivattyú átfolyós rendszerű HMV dr. Kakasy László Megtartandó homlokzatú lakóépületek energia-rac. II. ÉPÜLETSZERKEZETI KONFERENCIA ÉPÜLET- ÉS SZERKEZETFELÚJÍTÁS ÖSSZESÍTETT ENERGETIKAI MUTATÓ H

67 ...FÜGG: eredeti hővezetési ellenállástól eredeti nedvesség tartalomtól 44 cm tömör téglafal kétoldali vakolattal Hőszigetelés: λ=0,04 W/m2K A falszerkezet kihűlése A fagykár reális lehetősége dr. Kakasy László Megtartandó homlokzatú lakóépületek energia-rac. II. ÉPÜLETSZERKEZETI KONFERENCIA ÉPÜLET- ÉS SZERKEZETFELÚJÍTÁS A HŐSZIGETELÉS MÉRTÉKE

68 6 cm belső hőszigetelés (λ=0,04 W/mK) 20 cm padlásfödémre hőszigetelés (λ=0,04 W/mK) ablakokba historiglas + tömítőprofilok légtömörség növelése 0,5 x légcsere dr. Kakasy László Megtartandó homlokzatú lakóépületek energia-rac. II. ÉPÜLETSZERKEZETI KONFERENCIA ÉPÜLET- ÉS SZERKEZETFELÚJÍTÁS A SZERKEZETI BEAVATKOZÁSOK EREDMÉNYE

69 Gépészeti felújítással: kondenzációs kombi gázkazánnal 55/45 C, radiátorok megtartásával termosztatikus szelepekkel, változó fordulatszámú szivattyúval átfolyó rendszerű HMV % dr. Kakasy László Megtartandó homlokzatú lakóépületek energia-rac. Eredeti gépészettel: kombi cirkó 90/70ºC kétcsöves, radiátoros szobatermosztát kazán a fűtött térben állandó ford.szivattyú átfolyós rendszerű HMV % II. ÉPÜLETSZERKEZETI KONFERENCIA ÉPÜLET- ÉS SZERKEZETFELÚJÍTÁS ÖSSZESÍTETT ENERGETIKAI MUTATÓ E D

70 udvarok lefedése, vagy folyosók beüvegezése pufferterek kialakítása sugárzási nyereség hőveszteség csökkentése hőhidasság csökkentése légudvarok lefedése gépi szellőztetés szükséges fűtési idényben az ablakok szellőztetési funkciójának feladásával tűzvédelmi megítélés változik dr. Kakasy László Megtartandó homlokzatú lakóépületek energia-rac. II. ÉPÜLETSZERKEZETI KONFERENCIA ÉPÜLET- ÉS SZERKEZETFELÚJÍTÁS TOVÁBBI MEGTAKARÍTÁSI LEHETŐSÉGEK

71 Belső oldali hőszigeteléssel és az ablakok korszerűsítésével, átalakításával jelentős energiamegtakarítások érhetők el a megtartandó homlokzatú épületeknél. A belső oldali hőszigetelés mértékét nem energetikai, hanem állagvédelmi szempontok határozzák meg. A belső oldali hőszigeteléseknek szemben a külső oldalival van felső határa. A légcsere csökkentésének az élettanilag szükséges mértékig a hőhidak saját léptékben mért hőmérséklete szab határt. A látens hőhidak (bútorozás) hatását sem szabad figyelmen kívül hagyni. dr. Kakasy László Megtartandó homlokzatú lakóépületek energia-rac. II. ÉPÜLETSZERKEZETI KONFERENCIA ÉPÜLET- ÉS SZERKEZETFELÚJÍTÁS ÖSSZEGZÉS

72 A téma kidolgozásában résztvettek: dr. Kakasy László egyetemi adjunktus, témavezető Dr. Fülöp Zsuzsanna egyetemi docens Kuntner Ferenc egyetemi tanársegéd Bakonyi Dániel doktorandusz okleveles építészmérnökök valamint Szikra Csaba tanszéki mérnök okleveles gépészmérnök dr. Kakasy László Megtartandó homlokzatú lakóépületek energia-rac. II. ÉPÜLETSZERKEZETI KONFERENCIA ÉPÜLET- ÉS SZERKEZETFELÚJÍTÁS Az előadás szakmai tartalma kapcsolódik a "Minőségorientált, összehangolt oktatási és K+F+I stratégia, valamint működési modell kidolgozása a Műegyetemen" c. projekt szakmai célkitűzéseinek megvalósításához. A projekt megvalósítását az Új Széchenyi Terv TÁMOP-4.2.1/B-09/1/KMR programja támogatja.

73 AJÁNLOTT IRODALOM: Épületszigetelési Kézikönyv. Verlag Dashöfer Kisenergiájú házak. Ingo Gabriel és Heinz Ladener: Cser Kiadó Bdapest, Az új épületenergetikai szabályozás. Zöld András. Bausoft Pécsvárad, 2006.

74 A kutatással kapcsolatban született publikációk: Bakonyi Dániel, Becker Gábor A gerébtokos ablakok cseréjének épületfizikai következményei. MAGYAR ÉPÍTŐIPAR LX.:(6) pp (2010) Bakonyi Dániel, Becker Gábor Kapcsolt gerébtokos ablakok hőátbocsátási tényezője a beépítés és a határoló szerkezetek figyelembevételével. In: Horváth S, Pataky R (szerk.) II. Épületszerkezettani konferencia: Épület- és szerkezetfelújítás. Budapest, Magyarország, BME, pp Paper 3. (ISBN: ) Kakasy László Megtartandó homlokzatú lakóépületek energiaracionalizálása In: Horváth S., Pataky R. (szerk.) II. Épületszerkezettani konferencia: Épület- és szerkezetfelújítás. Budapest, Magyarország, BME, pp Paper 3. (ISBN: ) Kuntner Ferenc Lehetőségek és korlátok a belső oldali hőszigetelésben. MAGYAR ÉPÍTÉSTECHNIKA 49:(11-12) pp (2011) Kakasy László A századforduló megtartandó homlokzatú lakóépületeinek energiaracionalizálása MAGYAR ÉPÍTŐIPAR LXII.:(2) pp (2012.)

75 A kutatással kapcsolatban született publikációk: Bakonyi Dániel, Kuntner Ferenc Belső oldali hőszigetelések tervezése I.: Történeti áttekintés és problématérkép. MAGYAR ÉPÍTŐIPAR LXII:(1) pp (2012) Bakonyi Dániel, Kuntner Ferenc Megtartandó homlokzatú épületek utólagos hőszigetelésének lehetőségei. ÉPÍTÉSI MEGOLDÁSOK 3:(1) pp (2012) Kakasy László, Bakonyi Dániel Belső oldali hőszigetelések- lehetőségek és korlátok. MAGYAR ÉPÍTÉSTECHNIKA 2-3: pp (2012) Folyóiratcikk/Szakcikk/Tudományos Bakonyi Dániel, Kakasy László Vasbeton erkélylemezek utólagos hőszigetelése. MAGYAR ÉPÍTÉSTECHNIKA 50:(12) pp (2012) Kuntner Ferenc Möglichkeiten und Grenzen der Innendämmung im Altbausubstanz. Defects and Renovation of Building Envelope konferencia Podbanske, Szlovákia, pp (ISBN ) konferencia kiadványcikk, nyelv: német Kuntner Ferenc: Wärmetechnische Beziehungen der Innendämmungen. Solution of Green Roof Structures in V4 Countries. Podbanske, Szlovákia, pp (ISBN ) konferencia kiadványcikk, nyelv: német
