1 MAGASÉPÍTÉSTAN MSc Magasépítéstan MSc 10. Előadás BME MET Előadó: 20142/2015 II. szemeszter Horváth Imréné Dr. Baráti Ilona egyetemi docens, BME Építőanyagok és Magasépítés Tanszék Horváth Imréné Dr. Baráti Ilona 1

2 MAGASÉPÍTÉSTAN MSc Korszerű megoldások, új technológiák az energiatudatos építés szolgálatában Korszerű megoldások az energiamegtakarítás jegyében Bevezetés 1.Hőszigetelőanyagok 2.Hőhídmegszakító elemek 3.Nyílászárók Horváth Imréné Dr. Baráti Ilona 2

energiamegtakarítás jegyében Bevezetés 1.Hőszigetelőanyagok 2.

3 BEVEZETÉS Miért, és kinek fontos az energiafelhasználás csökkentése? Forrás:

4 Az épületállomány minősége Nagyon gyenge!

5 Rossz hőszigetelésű, illetve hőhidas szerkezetek

6 HŐKAMERÁS vizsgálat egyik eredménye fotó az épület nagy hőátbocsátási helyeiről

7 Családi ház hőszigetelésének területei Forrás:

8 1.1. Hőszigetelő anyagok jellemzően a külső oldalra Inhomogén ÁSVÁNYGYAPOT lemez VAKOLHATÓSÁG, RÖGZÍTHETŐSÉG, TŰZÁLLÓSÁG Indítóprofil rögzítése

9 Műgyanta kötésű, teljes keresztmetszetében víztaszító, kétrétegű (inhomogén), csupasz, vakolható kőzetgyapot lemez. A lemez felső, kiemelkedően nagy testsűrűségű közel 20 mm vastag rétege különösen magas pontszerű terhelhetőséget biztosít. Az inhomogén lemez felső kérgét gyári feliratozás (Top ROCKWOOL) jelöli, melynek mindig a külső oldalra kell kerülnie a kivitelezés során. Gyárthatóság 70 mm-es vastagságtól. Belső oldal

A lemez felső, kiemelkedően nagy testsűrűségű közel 20 mm vastag rétege különösen magas pontszerű

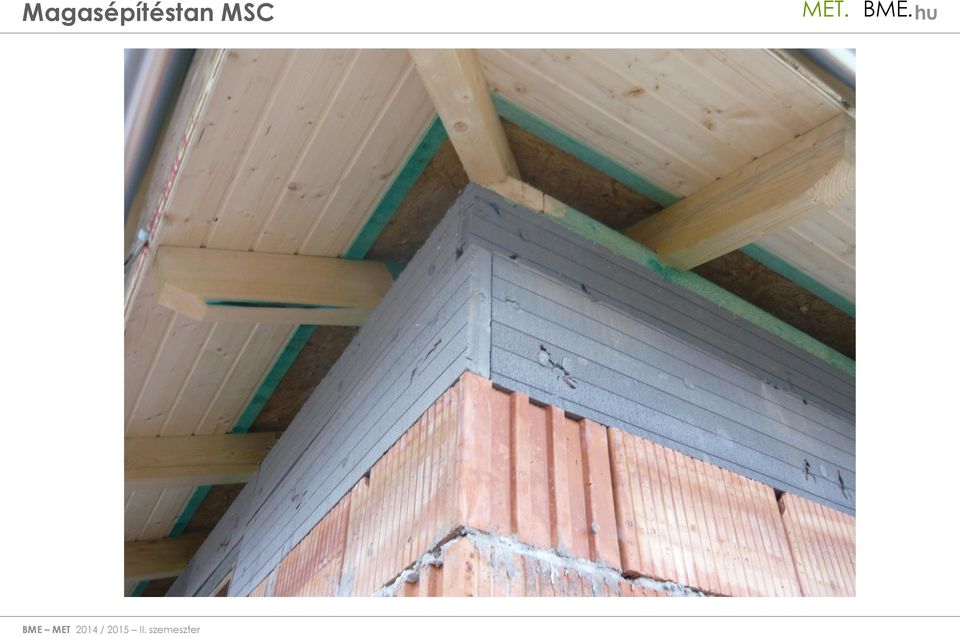

10 GRAFITADALÉKOS polisztirol lemez A grafit adalék a sugárzásos hőátadást csökkenti le a polisztirol cellákban, és így az anyag hővezetési tényezője kedvezőbb lesz. A GRAFIT tervezési hővezetési tényezője 0,032 W/mK, szemben az átlagos homlokzatszigetelő lapok (AT-H80) 0,040 W/mK értékével. A 20 %-kal jobb hővezetési tényező hasonló mértékű többlet energia megtakarítást jelent.

A GRAFIT tervezési hővezetési tényezője 0,032 W/mK, szemben az átlagos homlokzatszigetelő

13 1.2. Hőszigetelő anyagok magastető esetén Befújt ÜVEGGYAPOT Károsanyag mentes: Kötőanyagot és egészségre káros összetevőket nem tartalmaz, természetes alapanyagokból készült. Környezetbarát, csökkenti a CO2-kibocsátást. Nem tartalmaz rágcsáló irtó vegyszereket, sem gombamentesítőt, sem égéskésleltetőt. Hatékony kivitelezés: A befújógép segítségével bontás nélkül és gyorsan tiszta munka végezhető, nincs felesleges hulladék és felfordulás. Résmentes hőszigetelés: A befújásos technológiával lehetőség nyílik a födém résmentes hőszigetelésére, mely biztosítja a felfelé áramló meleg megtartását, így rendkívül költséghatékonyan és kiváló minőségben végezhető a hőszigetelés és a szigetelés nagyságrenddel gyorsabban elkészül, mint a hagyományos technológiával. Az eddig megközelíthetetlen födémrések is hőhídmentesen hőszigetelhetők. Befújásra alkalmas a cellulóz, és az ásványgyapot is; szórásra a poliurea hab.

Hatékony kivitelezés: A befújógép segítségével bontás nélkül és gyorsan tiszta munka végezhető, nincs felesleges hulladék és felfordulás.

14 Kiváló hőszigetelő képességű: Deklarált hővezetési tényezője +10 C középhőmérsékleten, laboratóriumban mérve, a testsűrűségtől függően 0,034 illetve 0,045 W/mK. Könnyű anyag: Kis terhelést jelent a tetőszerkezetre (20 cm vastagságban csak 2,45 kg/m2) Víztaszító : Hidrofobizált, víztaszító anyaggal kezelt, nem szívja magába a nedvességet, párát, nagy páraáteresztő képességgel rendelkezik. Kiemelkedő tűzállóság és zajvédelem: Az MSZ EN szerint A1 (nem éghető) tűzvédelmi osztályba tartozik és fokozottan nyeli el a környezeti zajokat. Kártevő mentes: Nem tartalmaz rágcsáló irtó veszélyes szereket, anyaga szervetlen, nem táplálék az állatok számára. Gombák, rovarok, rágcsálók nem támadják meg. Garantált minőség: Knauf Insulation által gyártott termék és rendelkezik az EN ISO 9001:2008, EN ISO :2004 és OHSAS 18001:2007szabványok szerinti minőségtanúsítással. A teljes gyártási folyamatot a Knauf Insulation saját minőségellenőrzési részlege felügyeli, ellenőrizve a károsanyag kibocsátásra vonatkozó határértékek betartását. (forrás:

páraáteresztő képességgel rendelkezik. Kiemelkedő tűzállóság és zajvédelem: Az MSZ EN 13501-1 szerint A1 (nem éghető) tűzvédelmi osztályba tartozik és fokozottan nyeli el a környezeti zajokat.

15 1.2. Hőszigetelési megoldások magastető rekonstrukció esetén 1.Régi hőszigetelés kicserélése 2.Új szigetelőrétegek elhelyezése 3.Új szaruzatok készítése, +szigetelőrétegek elhelyezése 4. Hőszigetelőanyagok szórása, befújása 1. FILM (

Új szaruzatok készítése, +szigetelőrétegek elhelyezése 4.

16 1.3 Hőszigetelő anyagok esetenként falazatok a belső oldalára EGY LEHETSÉGES MEGOLDÁS HŐTECHNIKAI SZÁMÍTÁS UTÁN! Rétegrend meglévő szerkezet Ytong Multipor habarcs réteg Ytong Multipor szigetelő lap Ytong Multipor habarcs üvegszövet, vakolaterősítő háló Festés (U= 1,357 W/m²K B30 kétoldali vakolattal; utólag hőszigetelve > U= ca. 0,46 W/m²K) Belső oldal 2. FILM ( oldali_h_szigeteles_2010.php)

habarcs üvegszövet, vakolaterősítő háló Festés (U= 1,357 W/m²K B30 kétoldali vakolattal; utólag

17 1.2. Hőhídmegszakító elemek a külső termikus burok kialakítása érdekében A.

18 HŐHÍDMEGSZAKÍTÓ

21 B.

22 ATTIKA HŐSZIGETELÉSE C. Hagyományos kialakítás Korszerű kialakítás források: Schöck katalógusok (német)

23 Hőhídmegszakító nélkül Hőhídmegszakítóval

24 Nyílászárók Internorm Dimension + Hőszigetelés alapkivitelű 3 rétegű SOLAR+ üvegezéssel (U g = 0,7 W/m 2 K) U w = 0,97 W/m 2 K Kiváló hőszigetelés U w = 0,78 W/m 2 K-ig (megfelelő üvegezéssel) Hangszigetelés db-ig (megfelelő üvegezéssel) 5 kamrás rendszer

25 Actual Alwood a fa-alu ablakok új generációja: A teljes ablakra vonatkoztatott hőátbocsátási hőátbocsátási tényező: Uw= 0,69 W/m 2 K A hőszigetelő üveg Ug= 0,5 W/m 2 K Különleges ragasztási eljárás: nő az ablak stabilitása, betörésvédelme. A High Tech üvegtartó alkalmazása jelentősen csökkenti a hőveszteséget, a pára és penészképződést. g (naptényező ) érték: 62%! Actual Alevo műanyag-alu ablakok

26 Passzívház autonóm ház energiatakarékosság 3. Film (

27 ELŐZŐ ÓRÁKRÓL ZH-KÉRDÉSEK LEHETNEK Mi a szitahüvely? Hol, hogyan alkalmazzák? Milyen tényezőket veszünk figyelembe a fém anyagú kapcsolóelemek kiválasztásánál? Csoportosítsa a szárazépítési technológia során alkalmazott elemeket, anyagokat! Mutasson be egy korszerű megoldásokat gipszkarton-lapokból álló összetett formák kialakítására! ISMERTESSE a patronos/fiolás/zacskós beragasztott kapcsolóelem elhelyezésének lépéseit! Miért és milyen szárazépítési szerkezeteknél előnyös perforált gerincű fém tartóprofil? Milyen anyagokkal készülhet befújt, vagy szórt hőszigetelés? Milyen előnyei vannak a technológiának? Hol alkalmazható? Ismertesse a szárazépítési technológia előnyeit! Mutassa be vázlatrajz segítségével a popszegecs elhelyezésének lépéseit! Melyek a legfontosabb szempontok direktrögzítés/szögbelövés esetén? Mi a különbség a szeglemez és a szegező lemez között? Milyen lehetőségeket ismer az attikafalak hőhídmentes kialakítására? HOL alkalmazunk impregnált építőlapokat? Milyen típusokat ismer? Milyen előnyei vannak a grafitadalékos hőszigetelésnek? Hol alkalmazzák? Milyen módon értékelhetjük az egyes építési rendszereket? Mi biztosítja nyílászáróknál a kedvező Uw Mutasson 34 be egy ma is használt értékeket? építési rendszert!

28 Köszönöm a figyelmet!
