1 Magasépítéstan MSc 6. Előadás BME MET Előadó: 2014/2015 II. szemeszter egyetemi docens, BME Magasépítési Tanszék 1

2 RÖGZÍTÉSTECHNIKA 1. Esettanulmány esetfelvetés 2. A téma jelentősége 3. A rögzítési módok csoportjai 4. Oldható és nem oldható kötések típusai (részben ismétlés) 5. Korszerű kapcsolatok 6. Esettanulmány - megbeszélés 2

Oldható és nem oldható kötések típusai (részben

3 1. ESETTANULMÁNY-ESETFELVETÉS Milyen módon lehetséges elkerülni a hőszigetelő táblák homlokzati felerősítésekor a rögzítőelemek által létrehozott pontszerű hőhíd - hatást, és hogyan lehet biztosítani az egységes felületi megjelenést? 1. Faltest 2. Hőszigetelés 3. Simítótapasz 4. Üvegszövet 5. Alapozó réteg 6. Felületképző színvakolat 3

hatást, és hogyan lehet biztosítani az egységes felületi megjelenést? 1. Faltest 2.

4 2. A téma jelentősége 1. Szerkezeti rendszerek alkalmazása (réteges felépítés) 2. Építési technológiák (szerelés jellegű építés terjedése) 3. Építészeti formák, és igények változása 4

5 3. A rögzítési módok csoportjai Szegecselés Hegesztés Szegezés Szögbelövés Ragasztás Csavarozás Különleges kapcsolatok 5

6 4. Oldható és nem oldható kötések Az oldható kötések lényeges jellemzője, hogy szerelés után roncsolásmentesen lehet a kötést oldani, majd ismételten újabb kötést létrehozni. Tehát sem a kötőelem, sem pedig a szerkezeti részek anyagában káros változás nem lép fel. 6

oldani, majd ismételten újabb kötést létrehozni.

7 4.1. Szegecselés Általában fém anyagú (teherhordó) szerkezetek oldhatatlan kapcsolata. 7

8 4.2. Pop-szegecses kapcsolat A rögzítési munka lépései: a kapcsolandó elemeken furat készítése a POP-szegecs/húzószeg furatba helyezése a kiálló szár meghúzása, kiszakítása Alkalmazási terület: réteges szerkezetek esetén, vékony anyaghoz, szárazépítési rendszerekhez. 8

helyezése a kiálló szár meghúzása, kiszakítása Alkalmazási terület:

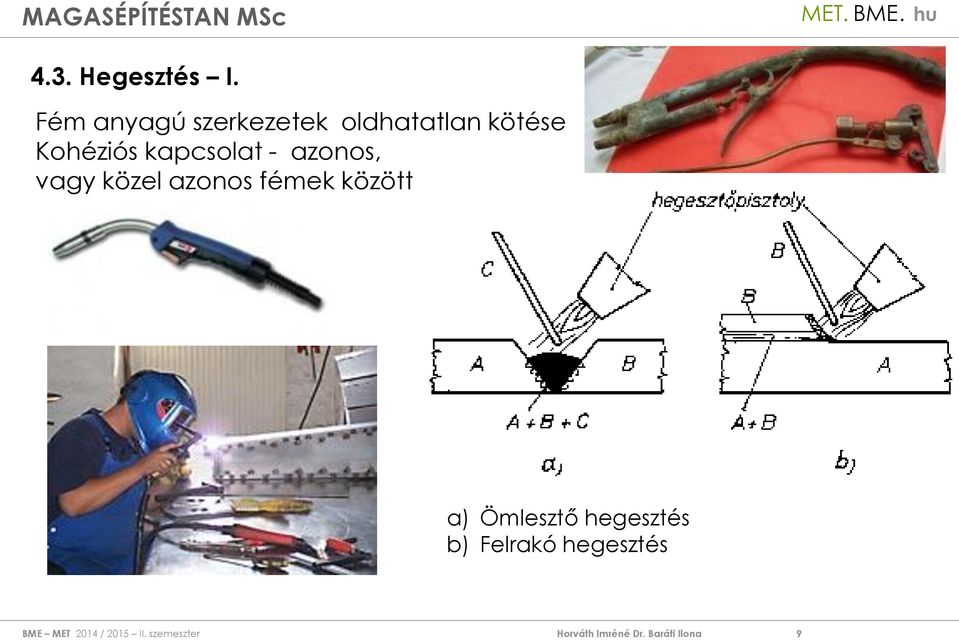

9 4.3. Hegesztés I. Fém anyagú szerkezetek oldhatatlan kötése Kohéziós kapcsolat - azonos, vagy közel azonos fémek között a) Ömlesztő hegesztés b) Felrakó hegesztés 9

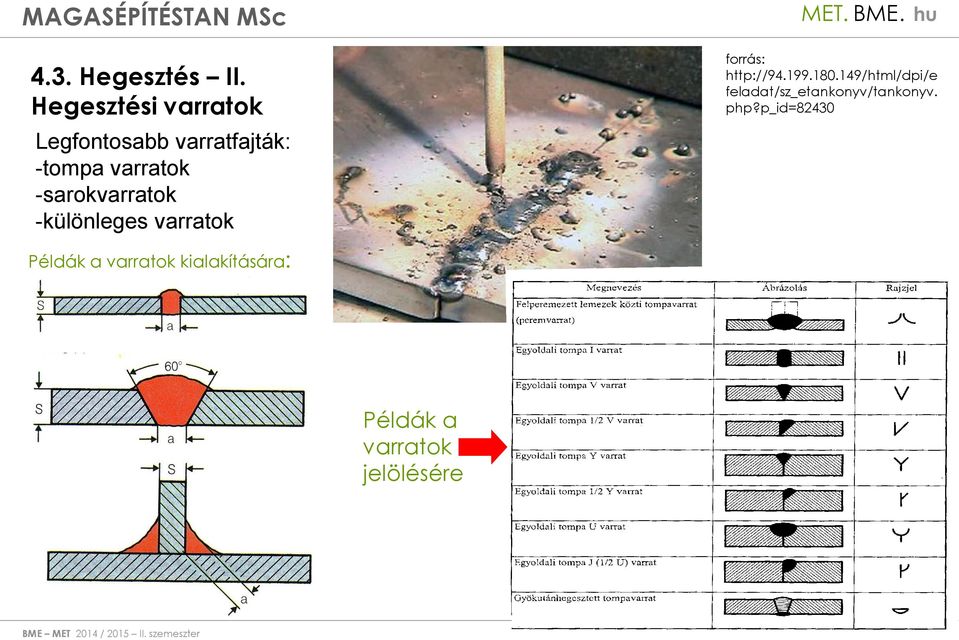

10 4.3. Hegesztés II. Hegesztési varratok Legfontosabb varratfajták: -tompa varratok -sarokvarratok -különleges varratok forrás: feladat/sz_etankonyv/tankonyv. php?p_id=82430 Példák a varratok kialakítására: Példák a varratok jelölésére 10

-sarokvarratok -különleges varratok forrás: http://94.199.180.

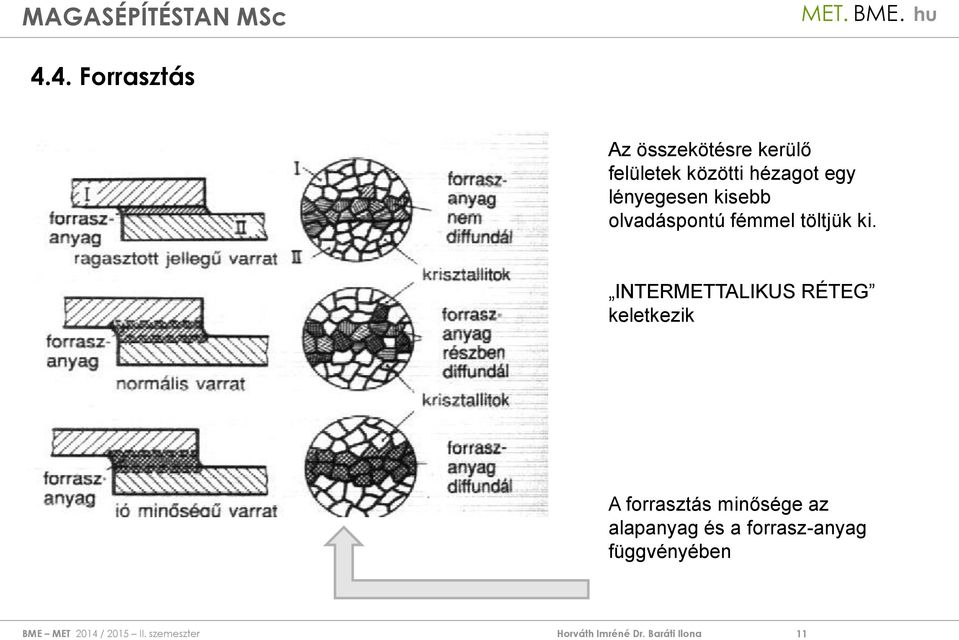

11 4.4. Forrasztás Az összekötésre kerülő felületek közötti hézagot egy lényegesen kisebb olvadáspontú fémmel töltjük ki. INTERMETTALIKUS RÉTEG keletkezik A forrasztás minősége az alapanyag és a forrasz-anyag függvényében 11

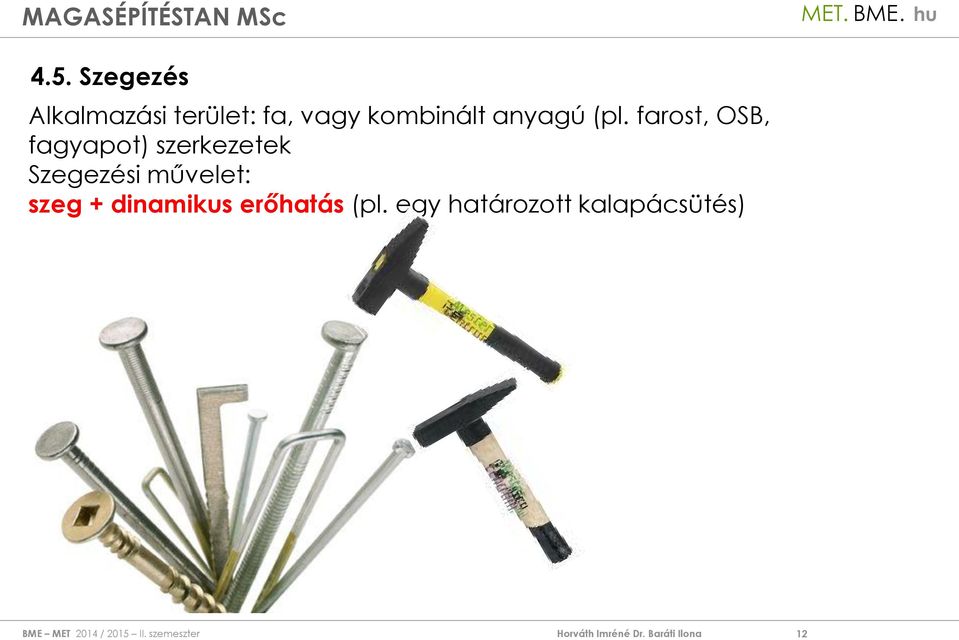

12 4.5. Szegezés Alkalmazási terület: fa, vagy kombinált anyagú (pl. farost, OSB, fagyapot) szerkezetek Szegezési művelet: szeg + dinamikus erőhatás (pl. egy határozott kalapácsütés) 12

13 Szegek fajtái, típusai 13

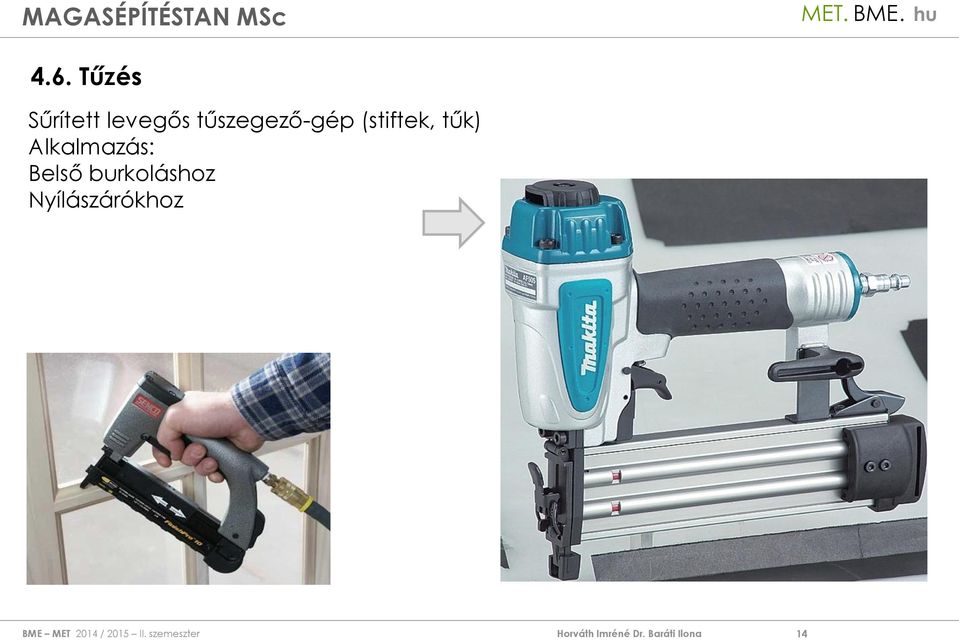

14 4.6. Tűzés Sűrített levegős tűszegező-gép (stiftek, tűk) Alkalmazás: Belső burkoláshoz Nyílászárókhoz 14

15 4.7. Szeglemezes kapcsolatok 15

16 SZEGLEMEZES KAPCSOLAT KÉSZÍTÉSE Mobil szeglemezprés a helyszíni kiegészítőelemek kapcsolatainak elvégzésére 16

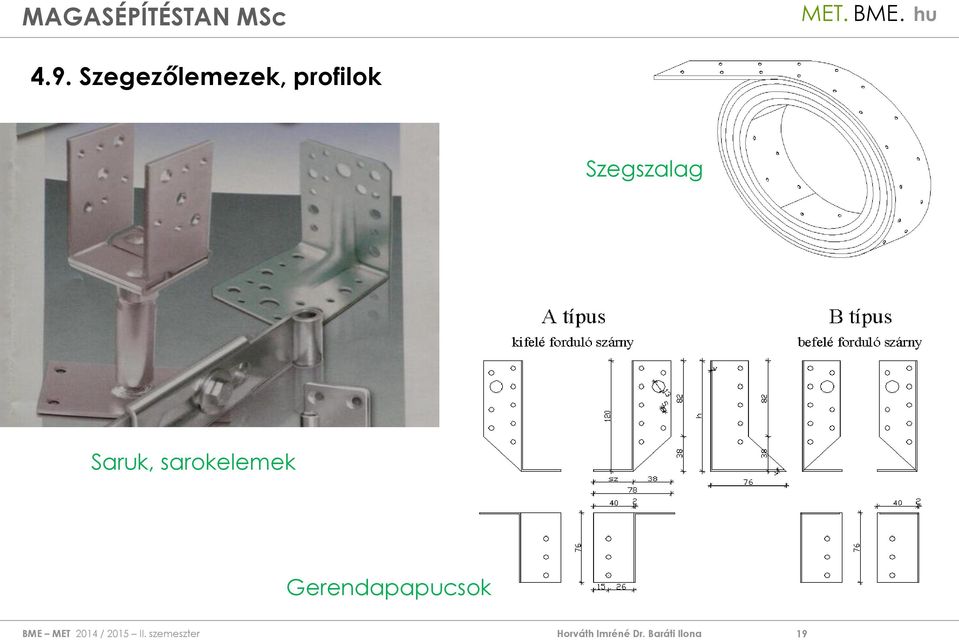

18 4.8. Szögbelövés Alkalmazás pl.: Raklap-készítés Ácsmunkák Dobozgyártás Szegátmérő: 2,5-3,3 mm 18

19 4.9. Szegezőlemezek, profilok Szegszalag Saruk, sarokelemek Gerendapapucsok 19

20 SIMPSON-StrongTie elemek 20

21 5. Korszerű kapcsolatok - direktrögzítők Kapcsolóelemek további szereléshez 21

22 5. Korszerű kapcsolatok ragasztás I. A ragasztóanyag olyan nemfémes anyag, mely alkatrészeket, szerkezeteket felületi tapadás és belső szilárdság segítségével össze tud kötni (DIN 16920). 22

23 Felületek ragasztása Rugalmas ragasztás - igénybevételek és alakváltozások felvétele 23

24 5. Korszerű kapcsolatok ragasztás II. PROFI TÉGLA RAGASZTÁSA VÉKONYÁGYAZATÚ RAGASZTÓVAL ÉS RAGASZTÓHABBAL 24

25 5. Korszerű kapcsolatok ragasztás III. Kötőelemek ragasztása Vázkerámia falazatban: Szitahüvely+ ragasztás HILTI HIT-HY 70 HIT-TZ tőcsavart betonhoz, vasbetonhoz javasolja a HILTI cég (patronos-fiolás) Vázkerámia hátfalazat + téglaburkolat Szitahüvely+ ragasztás HILTI HIT-HY 70 25

26 Kötőelemek ragasztása FISCHER FIM injekciós horoggal történő rögzítés

27 5. Korszerű kapcsolatok befeszülés elvén működő csavarok betonokhoz BETON HSA alapcsavar (HILTI) 27

28 Beton Tartókonzol Tartóprofil Homlokzati burkoló lemez Hőszigetelés

29 5. Korszerű kapcsolatok befeszülés elvén működő kapcsolatok üreges téglához Műanyag dübel szárnyakkal és gallérral 29

30 5. Korszerű kapcsolatok befeszülés elvén működő kapcsolatok tömör téglához TÉGLA TÉGLA VAKOLATI ALAPRÉTEG FEDŐRÉTEG 30

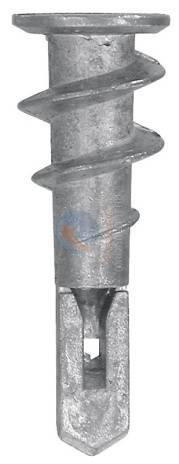

31 5. Korszerű kapcsolatok betoncsavar; műanyag és cinköntvény dübelek Betonhoz HILTI, EJOT termékek Gipszkartonhoz műanyag és cinköntvény dübelek 31

32 5. Korszerű kapcsolatok önfúró csavar pl. acél-, fa-, vagy alumíniumszerkezetekhez Előnyök: egyoldalról szerelhető statikai és dinamikai terhelhetőség korrózióval szembeni ellenállóképesség cserélhetőség időjárásálló és vízmentes kötés 32

33 5. Korszerű kapcsolatok különleges dübelek Alkalmazási terület: Gipszkartonhoz, vékony fa vagy ragasztott szerkezetekhez. Rugós szétnyíló, billenőszáras és szétterülő dübelek. 33

34 6. Esettanulmány - megbeszélés Van olyan kötőelem-család, amelyet a pontszerű hőhidak hatásának mérséklésére fejlesztettek ki. A hőszigetelés anyagával azonos takaróelem a felület egyenletességét is biztosítja. (EJOT) LEHORGONYZÁS SZÉLSZÍVÁS SZORÍTÓHATÁS MEREV DÜBELTÁNYÉR ÖNSÚLY 34

ÉS A LEGÚJABB: BAUMIT ragasztótárcsa http://ragasztotarcsa.

35 ÉS A LEGÚJABB: BAUMIT ragasztótárcsa Ragasztótárcsa esetében a kiegészítő kötést a tárcsa tányérjára felhordott ragasztó adja. Ez a tárcsák karimája mögé is befolyik, mintegy belekapaszkodik azokba 35

36 Köszönöm a figyelmet! VÉGE AZ ELŐADÁSNAK 36
