1 ÉPSZERK / félév NAGY MAGASSÁGÚ VÁLASZFALAK KÜLÖNLEGES VÁLASZFALAK Előadó JUHARYNÉ DR. KORONKAY ANDREA egyetemi docens BME ÉPÜLETSZERKEZETTANI TANSZÉK

2 CSARNOK VÁLASZFAL RAKTÁR CSARNOKTÉR FELADAT : a csarnok válaszfalainak a tervezése RAKTÁR 2

Válaszfalak fogalma: épületen belüli, függőleges térelválasztó szerkezetek Jellemzők: nem hordanak terhet, önhordóak födémre, kiváltó szerkezetre, pl:rugalmas ágyazású vasbeton lemezre, alapgerendára

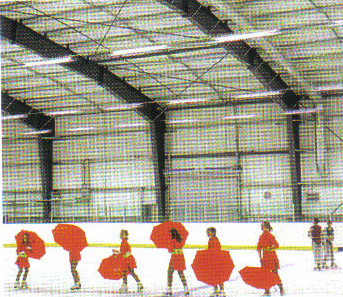

3 Válaszfalak fogalma: épületen belüli, függőleges térelválasztó szerkezetek Jellemzők: nem hordanak terhet, önhordóak födémre, kiváltó szerkezetre, pl:rugalmas ágyazású vasbeton lemezre, alapgerendára támaszkodnak A csarnok válaszfalak további jellemzői: 1. nagy belmagasság, vasbeton pillérek, vb. bordák, gerendák merevítik 2. tömegtartózkodás igénybevételei pl. áruház, pláza 3. szállító járművek miatti igénybevételek pl.: raktár, ipari gyártócsarnok 4. nagyfesztávú szerkezetek alakváltozásai 5. könnyűszerkezetes födémhez kell csatlakozni 6. speciális igénybevételek pl. jégcsarnokban, hangszigetelés: többrészre osztható többfunkciós csarnokban 3

4 ISMÉTLÉS: ÉPÜLETSZERKEZETEKKEL SZEMBEN TÁMASZTOTT KÖVETELMÉNYEK az OTÉK alapján: 1. Állékonyság és a mechanikai szilárdság - tartósság: fizikai, kémiai, biológiai hatásokkal szembeni ellenállás - teherbírás és merevség 2. Tűzbiztonság - éghetőség - tűzállóság 3. Egészségügyi, higéniai és környezetvédelmi követelmények - szennyező, mérgező anyagok megengedett mennyisége - páraáteresztés (párakicsapódás ne jöjjön létre) - vízzel szembeni viselkedés (fürdő, mosoda, WC9 4. Biztonságos használat és akadálymentesség követelményei: - Vízszintes és excentrikus terhelésekkel szembeni ellenállás: I-IV fokozat (Pl. lágy test ütközése, ajtó becsapódás, tornatermi hatásokkal szembeni ellenállás) - Személyi biztonság követelményei (kapcsolatok, sarkok, élek, felületek kialakítása) 5. Zaj és rezgés elleni védelem - léghanggátlás - hangelnyelés 6. Energiatakarékosság és hővédelem követelményei - hővezetési ellenállás - hőtárolás 7. Élet és vagyonvédelem 8. Természeti erőforrások fenntartható használata 4

5 CSARNOKBAN alkalmazható VÁLASZFALAK CSOPORTOSÍTÁSA Falazott válaszfalak: + merevítő vasbeton merevítő pillérek, bordák, gerendák kézi falazással, válaszfal elemekből, falazó habarcs kötőanyaggal, 20, 25, 30 cm vastag falazó elemekből pl: XELLA - falazó elemekből vakolt felületképzés Monolit vasbeton fal, méretezés szerint Pallóból épülő válaszfalak: + merevítő vasbeton pillérek 625, mm széles, max. 6,0 m hosszú, 20, 24, 30 cm vastag pallóból pl: XELLA -Ytong vasalt pallók, natúr, glettelt, tapétázott felületképzés Táblás válaszfalak: mozgatható, mobil falak Szerelt, bordás válaszfalak:+ merevítő vasbeton pillérek szerelt elemekből: falbordákból, kéreglemezekből száraz szerelt technológiával készített válaszfalak, felületképzés: glettelt, tapétázott 5

6 SZERKESZTŐ GYAKORLAT - válaszfal alapozás - 1 METSZETEK A részlet csarnok padlószerkezet: méretezett vb. lemez 6

7 METSZETEK SZERKESZTŐ GYAKORLAT - válaszfal alapozás - 2 csarnok padlószerkezet: méretezett alapgerenda irodai hőszigetelt, és talajnedvesség ellen szigetelt padlóburkolat vasbeton pontalap 7

8 ISMÉTLÉS: Épszerk-1 VÁLASZFAL- nagylehajlású FÖDÉM KAPCSOLATOK - pl: Ytong falazat esetében a 10 mm, max 25 mm a 60 cm V poliuretán hab méretezett L acél profil falazóhabarcs 8

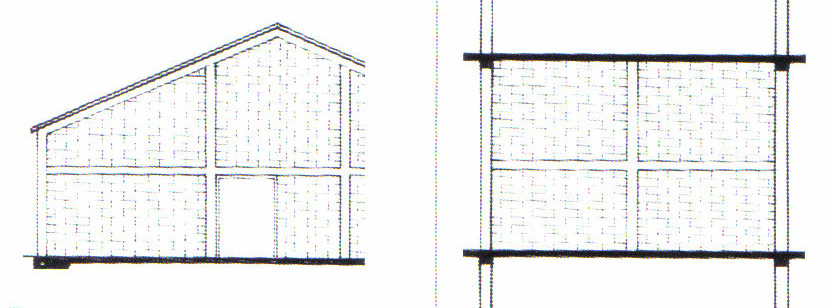

9 NAGY MAGASSÁGÚ, FALAZOTT VÁLASZFALAK merevítő szerkezetek falazott falmezők 9

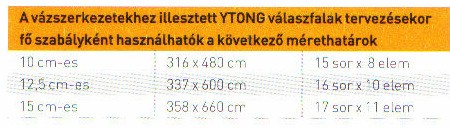

10 NAGY MAGASSÁGÚ FALAZOTT VÁLASZFALAK Pl: YTONG 10

11 FALAZAT RÖGZÍTÉSE VASBETON PILLÉRHEZ méretezett bekötési hossz 11

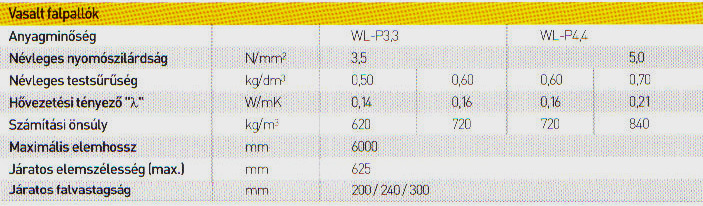

12 VÁLASZFAL PALLÓK - pl: Ytong pallók esetében 12

13 VÁLASZFAL PALLÓK és vb. pillérek kapcsolata - pl: Ytong pallók esetében Vasbeton pillér bebetonozott szerelősín HALFEN sín vasalt fekvő falpalló rögzítő elem szálas hőszigetelés rögzítő elem HALFEN sín 13

14 VÁLASZFAL PALLÓK rögzítése - pl: Ytong pallók esetében Vasbeton pillér bebetonozott szerelősín vasalt fekvő falpalló rögzítő elem szálas hőszigetelés rögzítő elem Épületsarok kialakítása 14

15 Nagy magasságú SZERELT VÁLASZFAL TÍPUSOK, példák Méretek, mm D d a mm mm mm I. II. típusú terek max. falmagasságai 40 cm 65 kg/m * 12,5 50 d a D * 12,5 75 6,5 5,75 d 4. A bordák besűrítése * 12, ,5 7,0 30 cm d * 12, ,0 a D 5. A bordák besűrítése + kéreglemez szám növelése d Alkalmazási terület: I.: alacsony létszámú terek pl.: lakás, iroda, kórház II.: nagyobb létszámú terek pl: gyűlésterem, tanterem, előadóterem 15

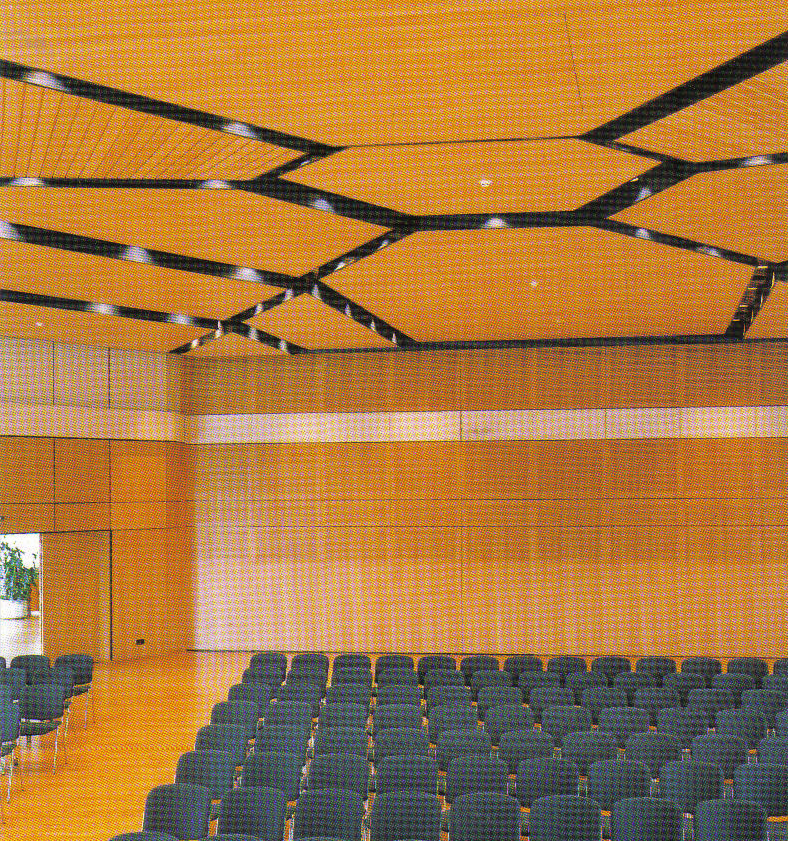

16 MOBIL VÁLASZFALAK 16

17 MOBIL VÁLASZFALAK R W = 54 db 17

18 MOBIL VÁLASZFALAK 18

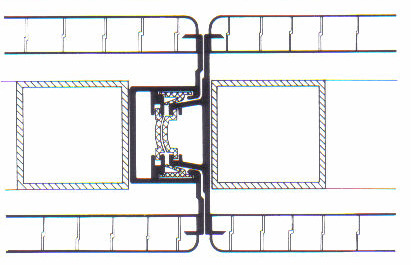

19 MOBIL VÁLASZFALAK-5 ELEMCSATKAJOZÁSI VÁLTOZATOK 19

20 SZERELT VÁLASZFAL- TT TETŐPANEL KAPCSOLATA Gipszkarton kiegészítő szerkezet Csúszó kapszolat 70 cm a+b kiváltó profil U acélprofil vázbordák U profil cm 20

21 TT csarnoktető és szerelt válaszfal kapcsolata rögzítő csavar b a a pl. TT tetőpanel bordák alsó síkja méretezett acél kiváltó teherhordó szerkezet födémlehajlás miatt szükséges hézag, a statikus adja meg Csuszó kapcsolat teljes szerkezeti igénye: a+b a vázborda A csarnoktető lehajlása miatt csúszó kapcsolatra van szükség 21
