Az épületakusztikai minőség biztosításának építészeti lehetőségei. Szerelt falszerkezetek gyakorlati alkalmazása
|
|
- Fanni Ballané
- 6 évvel ezelőtt
- Látták:
Átírás
1 Az épületakusztikai minőség biztosításának építészeti lehetőségei Mesterházy Beáta okl. építészmérnök épületszigetelő szakmérnök
2 Tartalomjegyzék Bevezetés Falazatok elméleti hanggátlása Léghangszigetelést meghatározó szerkezetjellemzők Kerülőutak hatása a hangszigetelésre Kerülőutas hanggátlás méretezése Kerülőutas hanggátlás méretezése irodaépületben Kerülőutas hanggátlás méretezése irodahelyiségek között, példa
3 Bevezetés gyárak-gyártók átalakulása; gyártási folyamatok fejlődése; cca. 50 szerkezet vizsgálata; épülettervezési tapasztalatok; kivitelezési hibák.

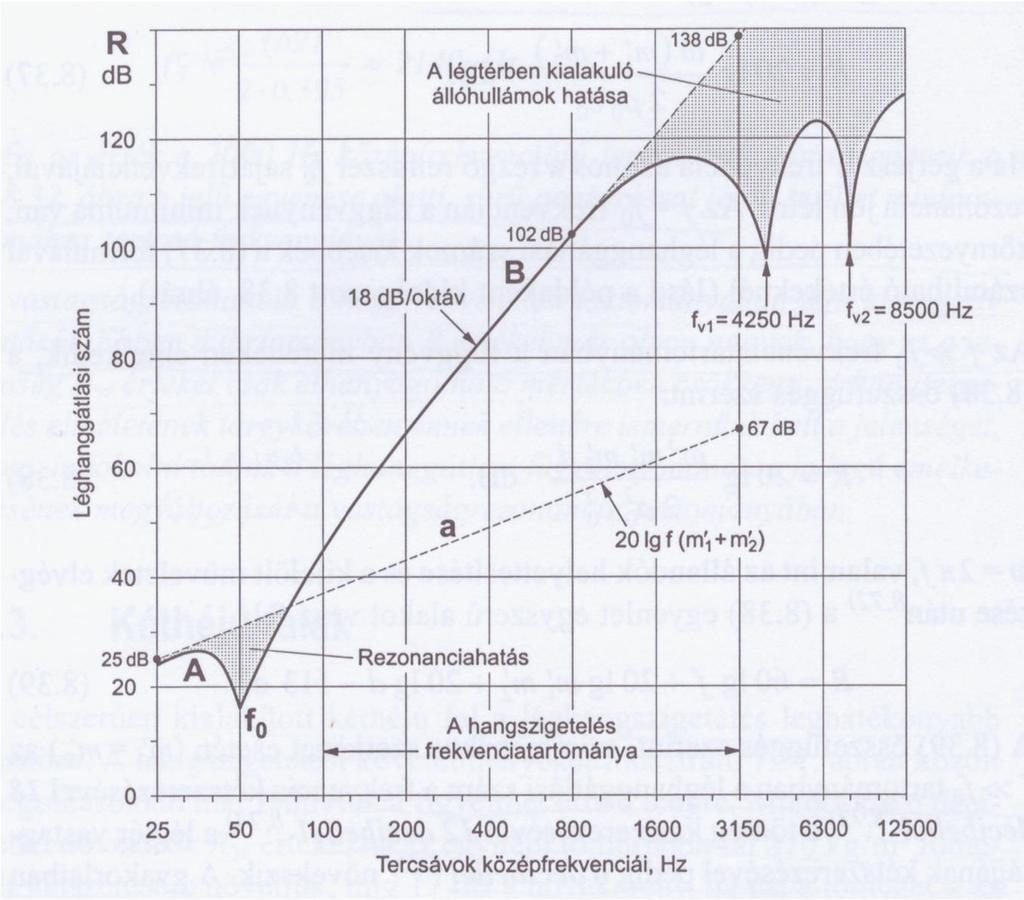

4 Egyhéjú szerkezetek hangszigetelése a függvényszakasz R= 20 lg (fm ) - 48 (db) b, c függvényszakasz f h : határfrekvencia f t : törésponti frekvencia f h f t forrás: P. Nagy József: A hangszigetelés elmélete és gyakorlata. Akadémiai kiadó, Budapest
5 Egyhéjú szerkezetek hangszigetelése forrás: P. Nagy József: A hangszigetelés elmélete és gyakorlata. Akadémiai kiadó, Budapest f h f t vékony lemez, 3-5 mm vékony lemez, 8-12 mm közepesen merev lemez, 8-10 cm nehéz, merev lemez, >15 cm
6 Egyhéjú szerkezetek hangszigetelése R w = 54 db b 24 cm a 12 cm R w = 49 db forrás: P. Nagy József: A hangszigetelés elmélete és gyakorlata. Akadémiai kiadó, Budapest
7 Határfrekvencia hatása tömeg: m 4m 4m hajlítómerevség: B 64B 4B határfrekvencia: f h =2400 Hz f h =600 Hz f h =2400 Hz fh m' B
8 Határfrekvencia meghatározása 1. ólom 2. gázbeton 3. gipszkarton, farostlemez 4. tégla 5. beton 6. üveg, acél, aluminium forrás: P. Nagy József: A hangszigetelés elmélete és gyakorlata. Akadémiai kiadó, Budapest
9 Határfrekvencia hatása szerkezet: rétegek ragasztva 2. szerkezet: rétegek ragasztás nélkül szerkezet 2. szerkezet
10 Rezonanciafrekvencia meghatározása 5 4 m 1 d TÖMEG-RUGÓ RENDSZER m 2 f s' 1 m 1 1 m 2 s : kitöltő anyag dinamikai merevsége, MN/m 3 f 0 : rezonancia frekvencia, Hz m 1, m 2 : rétegek fajlagos tömege, kg/m 2
11 Kéthéjú szerkezetek hangszigetelése forrás: P. Nagy József: A hangszigetelés elmélete és gyakorlata. Akadémiai kiadó, Budapest

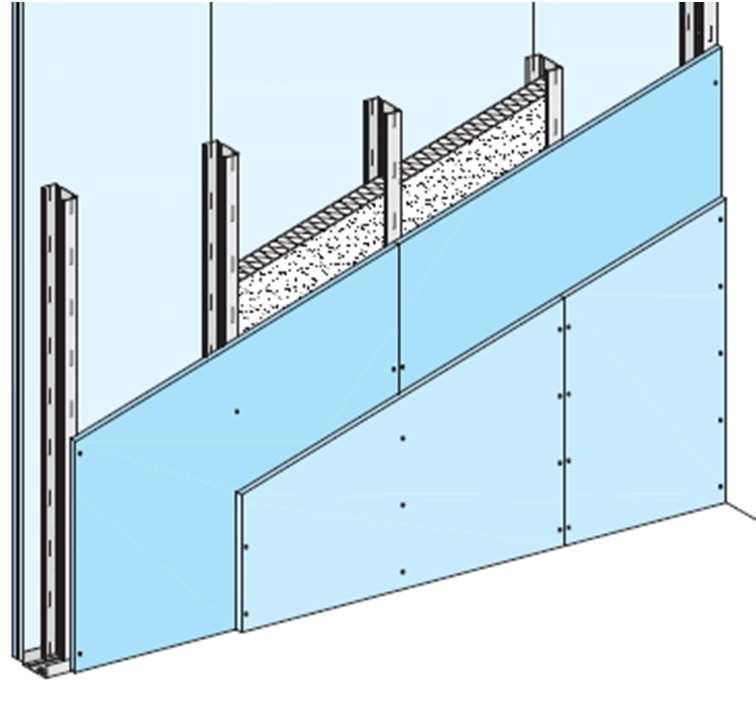

12 Szerelt falazatok általános rétegfelépítése Födémszerkezet; 2. CW válaszfal borda; 3. UW vezetősín; 4. 2 réteg 1,25 mm normál gipszkarton lemez; mm üveggyapot kitöltés; 6. Csavar rögzítés; 7. Hézagoló gipsz; 8. Tömítő szalag; 9. Beütő dűbel. Akusztikai termékjellemző: R w +C, C , C tr (db)
13 Szerelt falazatok akusztikai működése Akusztikai termékjellemző: R w +C, C , C tr (db)
14 Léghangszigetelést meghatározó szerkezetjellemzők Gipszkarton lemez rétegszáma, fajlagos tömege Légrés mérete Szálas szigetelőanyag kitöltés Bordatávolság Borda típus Csavarrögzítés Tömítettség Gépészeti áttörés Kapcsolódás álmennyezethez, padlószerkezethez
15 Léghangszigetelést meghatározó szerkezetjellemzők Falazat jellemzői Léghangszigetelés (db) Gipszkarton Szigetelőanyag burkolat Borda vastagsága réteg/ R w C C C tr (mm) vast. Típus (mm) CW ,5 normál CW ,5 normál CW ,5 normál R (d B ) R v 2 2 rt g 2 1 rt g f (H z )
16 Léghangszigetelést meghatározó szerkezetjellemzők Jel Megnevezés Falazat jellemzői Fajlagos tömeg Borda Szigetelőanyag vastagsága (mm) Borítás A 13 Normál 7,5 CW DF 13 Tűzvédelmi 10 CW Diamant 12,5 Diamant 15 CW Silentboard 12,5 Silentboard 17,5 CW R w (db)!hiba: kevesebb rétegszám kisebb fajlagos tömeg vékonyabb lemez
17 Léghangszigetelést meghatározó szerkezetjellemzők Gipszkarton lemez rétegszáma, fajlagos tömege Légrés mérete Szálas szigetelőanyag kitöltés Bordatávolság Borda típus Csavarrögzítés Tömítettség Gépészeti áttörés Kapcsolódás álmennyezethez, padlószerkezethez Falazat jellemzői Léghangszigetelés (db) Borda Gipszkarton burkolat Szigetelőanyag Réteg/ vastagsága (mm) Vast. Típus R w C C C tr (mm) CW ,5 normál CW ,5 normál CW ,5 normál !Hiba: kisebb légrésméret
18 Léghangszigetelést meghatározó szerkezetjellemzők Gipszkarton lemez rétegszáma, fajlagos tömege Légrés mérete Szálas szigetelőanyag kitöltés Bordatávolság Borda típus Csavarrögzítés Tömítettség Gépészeti áttörés Kapcsolódás álmennyezethez, padlószerkezethez
19 Léghangszigetelést meghatározó szerkezetjellemzők NEM hőszigetelés!!hiba: nem szálas szigetelőanyag, hanem hőszigetelés Anyagjellemző: r (fajlagos áramlási ellenállás, knsec/m 4 ) DE lehet hőszigetelő hatása!
20 Léghangszigetelést meghatározó szerkezetjellemzők!hiba: nem megfelelő szálas szigetelőanyag: roskadás!hiba: nem teljes felületen!hiba: kisebb vastagság

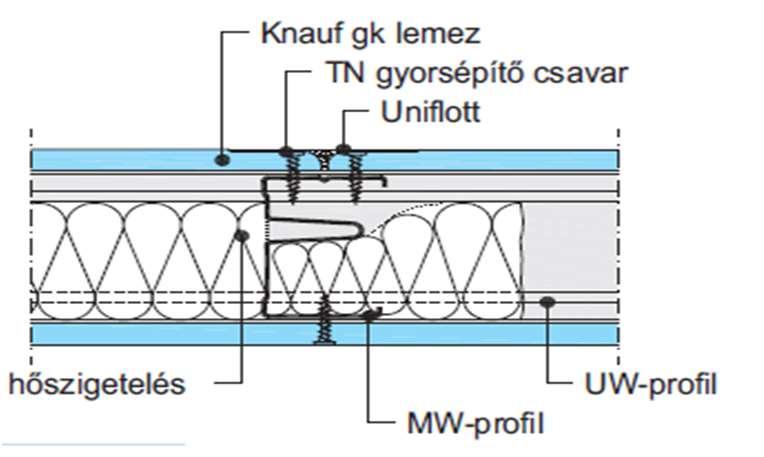

21 Léghangszigetelést meghatározó szerkezetjellemzők Gipszkarton lemez rétegszáma, fajlagos tömege Légrés mérete Szálas szigetelőanyag kitöltés Bordatávolság Borda típus Csavarrögzítés Tömítettség Gépészeti áttörés Kapcsolódás álmennyezethez, padlószerkezethez

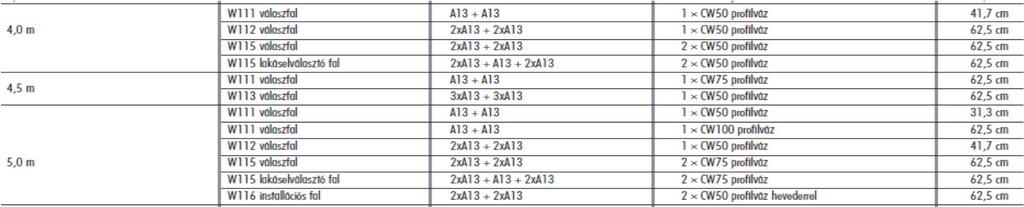

22 Léghangszigetelést meghatározó szerkezetjellemzők!hiba: bordák besűrítése
23 Léghangszigetelést meghatározó szerkezetjellemzők Falazat jellemzői Léghangszigetelés (db) Borda Gipszkarton Szigetelőany burkolat ag Réteg/ vastagsága Vast. Típus (mm) (mm) R w C C C tr 2 CW ,5 normál CW 50 összekötve ,5 normál !Hiba: osztott bordák összekötése
24 Léghangszigetelést meghatározó szerkezetjellemzők Gipszkarton lemez rétegszáma, fajlagos tömege Légrés mérete Szálas szigetelőanyag kitöltés Bordatávolság Borda típus Csavarrögzítés Tömítettség Gépészeti áttörés Kapcsolódás álmennyezethez, padlószerkezethez
25 Léghangszigetelést meghatározó szerkezetjellemzők Falazat jellemzői Léghangszigetelés (db) Gipszkarton Szigetelőanya burkolat Borda g vastagsága réteg/ R w C C C tr (mm) vast. Típus (mm) CW ,5 tűzgátló MW ,5 tűzgátló
26 Léghangszigetelést meghatározó szerkezetjellemzők Gipszkarton lemez rétegszáma, fajlagos tömege Légrés mérete Szálas szigetelőanyag kitöltés Bordatávolság Csavarrögzítés Tömítettség Gépészeti áttörés Kapcsolódás álmennyezethez, padlószerkezethez
27 Léghangszigetelést meghatározó szerkezetjellemzők Rétegszám Falazat jellemzői Csavartávolság alsó réteg 75 felső réteg 25 alsó réteg középső réteg 50 felső réteg 25!Hiba: <25 cm távolság
28 Léghangszigetelést meghatározó szerkezetjellemzők Gipszkarton lemez rétegszáma, fajlagos tömege Légrés mérete Szálas szigetelőanyag kitöltés Bordatávolság Csavarrögzítés Tömítettség Gépészeti áttörés Kapcsolódás álmennyezethez, padlószerkezethez
29 Léghangszigetelést meghatározó szerkezetjellemzők 5 4!Hiba: nem légtömör szerkezet 6 2 7
30 Léghangszigetelést meghatározó szerkezetjellemzők Gipszkarton lemez rétegszáma, fajlagos tömege Légrés mérete Szálas szigetelőanyag kitöltés Bordatávolság Csavarrögzítés Tömítettség Gépészeti áttörés Kapcsolódás álmennyezethez, padlószerkezethez
31 Léghangszigetelést meghatározó szerkezetjellemzők!hiba: nem tervezetten
32 Léghangszigetelést meghatározó szerkezetjellemzők Gipszkarton lemez rétegszáma, fajlagos tömege Légrés mérete Szálas szigetelőanyag kitöltés Bordatávolság Csavarrögzítés Tömítettség Gépészeti áttörés Kapcsolódás álmennyezethez, padlószerkezethez
33 Kerülőutak hatása, tömör fal forrás: P. Nagy József: A hangszigetelés elmélete és gyakorlata. Akadémiai kiadó, Budapest a1, b1: hangsugárzás a2: hangvisszaverődés b2: nyitott pórusokon keresztül c: veszteség d: testhangterjedés kerülőutakon
34 Kerülőutak hatása, tömör fal
35 Kerülőutak hatása, szerelt fal
36 Kerülőutak hatása -álmennyezet felett-
37 Kerülőutak hatása -padlószerkezet-
38 Kerülőutas hanggátlás vizsgálata W be1 W s1 R L W 10 lg W be1 s1 W be1 : a két mérőhelyiséget elválasztó laboratóriumi szerkezetre beeső akusztikai teljesítmény; W s : a két mérőhelyiséget elválasztó laboratóriumi szerkezetre beeső akusztikai teljesítmény. DIN Bauakustische prüfungen
39 Kerülőutas hanggátlás méretezése Méretezési módszer: DIN 4109 Schallschutz im Hochbau R LWR,i : az i-dik elem hosszirányú léghanggátlásának helyszíni értéke; R LWR,i : az i-dik elem hosszirányú léghanggátlásának laboratóriumi értéke; S vf : a válaszfal felülete; l i : az i-dik elem csatolási élhossza; l 0 : a csatolási élhossz referencia értéke fal: 2,8 m, álmennyezet, födém, álpadló: 4,5 m.

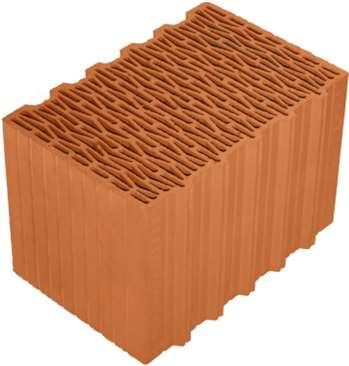

40 csomópont valóságban fajlagos tömeg R w (C) R Lw 1 50 (-3) - 2 m =100 kg/m 2 43 m =200 kg/m 2 53 m =300 kg/m 2 56 m =400 kg/m cm km tömör tégla 38 cm N+F hőszigetelő kerámia 37,5 cm pórusbeton ϱ 1600 kg/m 3 m 600 kg/m 2 ϱ 800 kg/m 3 m 300 kg/m 2 ϱ 330 kg/m 3 m 125 kg/m 2
41 csomópont valóságban fajlagos tömeg R w (C) R Lw m =100 kg/m m =200 kg/m 2 51 m =300 kg/m 2 58 m =400 kg/m a 70 3b 55 3c 38-44
42 csomópont valóságban álmennyezet R w (C) R Lw 4 4a tömör álmennyezet m 9 kg/m 2 min. 50 mm szálas anyag terítés tömör álmennyezet m 11 kg/m 2 min. 50 mm szálas anyag terítés b 60
43 csomópont valóságban gk. rétegek száma R w (C) R Lw a
44 Kerülőutas hanggátlás méretezése irodaépületben Hangszigetelési követelmények: MSZ :2007 Épületakusztika 1. rész: Épületen belüli hangszigetelési követelmények 1. Helyiségek közötti elválasztó falszerkezet (szerelt); 2. Bérleményeket elválasztó falszerkezet (szerelt); 3. Homlokzati falszerkezet (falazott); 4. Irodahelyiség és folyosó közötti falszerkezet (szerelt); 5. Födémszerkezet (monolit vasbeton); 6. Padlóburkolat (kontakt padló vagy úszópadló); 7. Álmennyezet. Iroda Iroda Tárgyaló Irodaépület alaprajza és metszete
45 Akusztikai követelmények irodaépületben Általános zajhatárértékek 27/2008 KvVM-EüM Irodai munkahelyre vonatkozó zajhatárértékek 3/2002 SZCSM-EÜM Épületen belüli hangszigetelési követelmények MSZ :2002 Homlokzati szerkezetek hangszigetelése MSZ :2002 Épületek szellőzése MSZ CR 1752:2000 Általános rendeletek: 284/2007 kormányrendelet 253/1997 rendelet
46 Hangszigetelési követelmények: MSZ :2007 Épületakusztika 1. rész: Épületen belüli hangszigetelési követelmények vízszintesen Helyiségkapcsolat Egy iroda-egységhez tartozó helyiségek és közlekedő-területek Különböző irodaegységekhez tartozó helyiségek és közlekedő-területek Zajos helyiség, akusztikai terhelésnek kitett szerkezet Irodahelyiség Zaj ellen védendő helyiség Szomszédos irodahelyiség Alapkövetelmény R' w +C R w +C db db 37 Irodahelyiség Előadóterem, tárgyaló 42 Fürdőszoba, wc, teakonyha Irodahelyiség 42 Lépcsőház, közlekedő, folyosó fala Irodahelyiség 37 Lépcsőház, közlekedő, folyosó fala Lépcsőházra, közlekedőre, folyosóra nyíló ajtó Lépcsőházra, közlekedőre, folyosóra nyíló ajtó Irodai helyiség Fürdőszoba, wc, teakonyha Közös használatú lépcsőház, közlekedő, folyosó fala Tárgyaló, előadóterem 42 Irodahelyiség 28 Tárgyaló, előadóterem 33 Szomszédos irodai helyiség, tárgyaló, előadóterem 51 Irodai helyiség 51 Irodai helyiség, tárgyaló 51
47 Hangszigetelési követelmények: MSZ :2007 Épületakusztika 1. rész: Épületen belüli hangszigetelési követelmények függőlegesen Helyiségkapcsolat Egy iroda-egységhez tartozó helyiségek és közlekedő-területek Különböző irodaegységekhez tartozó helyiségek és közlekedő-területek Zajos helyiség, akusztikai terhelésnek kitett szerkezet Irodahelyiség Fürdőszoba, wc, teakonyha Lépcsőkar, pihenő, közlekedő, folyosó padlója Irodahelyiség Közös lépcsőkar, pihenő, közlekedő, folyosó padlója Zaj ellen védendő helyiség Szomszédos irodahelyiség, előadóterem, tárgyaló Irodahelyiség, előadóterem, tárgyaló Irodahelyiség, előadóterem, tárgyaló Szomszédos irodahelyiség, előadóterem, tárgyaló Irodahelyiség, előadóterem, tárgyaló Alapkövetelmény R' w +C R w +C L nw db db db
48 Kerülőutas hanggátlás méretezése irodaépületben Belső hangszigetelési követelmények MSZ 15601:2007 R w +C>= 51 db L nw <= 55 db R w +C>= 42 db R w +C>= 51 db R w +C>= 37 db Iroda Iroda Tárgyaló R w +C>=37 (42) db R w +C>=28 (33) db
49 funkció A méretezés során figyelembe vett épületszerkezetek típus fajlagos tömeg (m, kg/m 2 ) vastag- -ság (d, cm) R w (db) R w (db) R Lw (db) L w (db) L w (db) homlokzati falazat helyiség és folyosó közötti falazat födém padlóburkolat vasbeton, kerámia szerelt faszerkezet min. 20 cm monolit vb. födém kontakt padló (pl. PVC) > , > úszópadló álmennyezet tömör gk. lemez R w : Súlyozott laboratóriumi léghanggátlási szám; R w : Súlyozott helyszíni léghanggátlási szám; R Lw : Súlyozott hosszirányú léghanggátlási szám DIN 4109 szabvány alapján meghatározva; L w : Szabványos súlyozott laboratóriumi lépéshangnyomásszint; L w : Szabványos súlyozott laboratóriumi lépéshangnyomásszint csökkenés;
50 Kerülőutas hanggátlás méretezése irodaépületben Méretezési módszer: DIN 4109 Schallschutz im Hochbau irodák közötti fal, R' 37 db felület csatlakozó élhossz R, R L szerelt válaszfal 10, ,00 1,25893E-05 48,48 belső fal 8,10 2, ,49 2,82346E-06 10,87 homlokzat 300 kg/m2 8,10 2, ,49 1,41508E-06 5,45 alsó födém 400 kg/m2 12,00 4, ,85 2,6027E-06 10,02 álmennyezet 12,00 4, ,85 6,53768E-06 25,18 R' 45,86 2,5968E-05 C -3,00 R'+C 42,86 10% 25% 5% 11% 49% R LWR,i : az i-dik elem hosszirányú léghanggátlásának helyszíni értéke; R LWR,i : az i-dik elem hosszirányú léghanggátlásának laboratóriumi értéke; S vf : a válaszfal felülete; l i : az i-dik elem csatolási élhossza; l 0 : a csatolási élhossz referencia értéke fal: 2,8 m, álmennyezet, födém, álpadló: 4,5 m.
51 Kerülőutas hanggátlás méretezése irodaépületben Funkcionális egységen belüli elválasztó falazatok iroda-iroda helyszíni hangszigetelési igény R w +C (db) 37 iroda-iroda szerelt falazat szükséges laboratóriumi léghanggátlása R w (db) 49 megfelelő szerkezet lehet: 2 réteg, min. 12,5 mm gipszkarton lemez; min. CW 75 bordaváz, légrésben min. 45 mm szigetelőanyag; 2 réteg, min. 12,5 mm gipszkarton lemez.
52 Kerülőutas hanggátlás méretezése irodaépületben Funkcionális egységen belüli elválasztó falazatok iroda-iroda 1. szerelt falszerkezet; 2. álmennyezet; 3. födém. DE! Álmennyezet csak tömör lehet! m 9 kg/m 2 min. 50 mm szálas szigetelőanyag terítés
53 Kerülőutas hanggátlás méretezése irodaépületben Funkcionális egységen belüli elválasztó falazatok iroda-iroda 1. szerelt falszerkezet; 2. úszópadló; 3. födém; 4. úszópadló rugalmas elválasztással.
54 Kerülőutas hanggátlás méretezése irodaépületben Funkcionális egységen belüli elválasztó falazatok iroda-iroda 1. szerelt falszerkezet; 2. folyosó felőli fal.
55 Kerülőutas hanggátlás méretezése irodaépületben Funkcionális egységen belüli elválasztó falazatok iroda-iroda 1. szerelt falszerkezet; 2. homlokzati fal.
56 Kerülőutas hanggátlás méretezése irodaépületben Funkcionális egységen belüli elválasztó falazatok iroda-tárgyaló helyszíni hangszigetelési igény R w +C (db) 42 iroda-tárgyaló szerelt falazat szükséges laboratóriumi léghanggátlása R w (db) 51 megfelelő szerkezet lehet: 2 réteg, min. 12,5 mm gipszkarton lemez; min. CW 75 bordaváz, légrésben min. 70 mm szigetelőanyag; 2 réteg, min. 12,5 mm gipszkarton lemez.
57 Kerülőutas hanggátlás méretezése irodaépületben Funkcionális egységen belüli elválasztó falazatok iroda-tárgyaló 1. szerelt falszerkezet; 2. álmennyezet; 3. födém; 4. álmennyezet megszakítása tartósan rugalmas anyaggal. DE! Álmennyezet csak tömör lehet! m 11 kg/m 2 min. 50 mm szálas szigetelőanyag terítés
58 Kerülőutas hanggátlás méretezése irodaépületben Funkcionális egységen belüli elválasztó falazatok iroda-tárgyaló 1. szerelt falszerkezet; 2. úszópadló; 3. födém; 4. úszópadló rugalmas elválasztással.
59 Kerülőutas hanggátlás méretezése irodaépületben Funkcionális egységen belüli elválasztó falazatok iroda-tárgyaló elválasztó szerelt falszerkezet; 2. folyosó felőli falszerkezet.
60 Kerülőutas hanggátlás méretezése irodaépületben Funkcionális egységek közötti elválasztó falazatok helyszíni hangszigetelési igény R w +C (db) 51 funkcionális egységek között szerelt falazat szükséges laboratóriumi léghanggátlása R w (db) 65 megfelelő szerkezet lehet: 2 réteg, min. 12,5 mm tűzgátló gipszkarton lemez; CW 75 bordaváz, légrésben 70 mm szigetelőanyag; 1 réteg min. 12,5 mm tűzgátló gipszkarton lemez; CW 75 bordaváz, légrésben 70 mm szigetelőanyag; 2 réteg, min. 12,5 mm tűzgátló gipszkarton lemez.
61 Kerülőutas hanggátlás méretezése irodaépületben Funkcionális egységek közötti elválasztó falazatok 1. funkcionális egységeket elválasztó szerelt falszerkezet; 2. megszakított álmennyezet; 3. födém.
62 Kerülőutas hanggátlás méretezése irodaépületben Funkcionális egységek közötti elválasztó falazatok 1. funkcionális egységeket elválasztó szerelt falszerkezet; 2. megszakított úszópadló; 3. födém.
63 Kerülőutas hanggátlás méretezése irodaépületben Funkcionális egységek közötti elválasztó falazatok 1. funkcionális egységeket elválasztó, átmenő szerelt falszerkezet; 2. megszakított szerelt falszerkezet.
64 Kerülőutas hanggátlás: példa
65 Kerülőutas hanggátlás: példa
66 Kerülőutas hanggátlás: példa
67 Kerülőutas hanggátlás: példa Vizsgált szituáció megnevezése 1-2 helyiségek közötti hangszigetelés 1-3 helyiségek közötti hangszigetelés (ajtó) 2-3 helyiségek közötti hangszigetelés R W (db) C (db) C (db) C tr (db)
68 Kerülőutas hanggátlás: példa 1. 1: B+C+D+E+G+3 J felületek összesen; 2. 2: F felület; 3. 3: A felület.
69 Kerülőutas hanggátlás: példa alsó födém úszóp 7, ,02 felső födém >330 kg/m2 7, ,02 R' 29,70 C -1,00 R'+C 28,70 alsó födém úszóp 7, ,02 felső födém >330 kg/m2 7, ,02 R' 38,67 C -1,00 R'+C 37,67 felület csatlakozó élhossz R, R L R' LWRi szerelt válaszfal 27, ,00 0,001 93,22 belső fal szerelt 3, ,34 4,64E-06 0,43 homlokzat szerelt 3, ,34 4,64E-06 0,43 6,279E- 05 5,85 6,279E- 07 0,06 0, felület csatlakozó élhossz R, R L R' LWRi szerelt válaszfal 27, ,00 6,31E-05 46,46 belső fal szerelt 3, ,34 4,64E-06 3,42 homlokzat szerelt 3, ,34 4,64E-06 3,42 6,279E ,24 6,279E- 07 0,46 0,
70 Kerülőutas hanggátlás: példa Javaslatok: -Ajtó léghangszigetelésének növelése -Előtétfal léghangszigetelésének növelése, folytonossági hiány megszüntetése -Homlokzati függönyfalon keresztül vezető kerülőút csökkentése -Üvegfal hanggátlásának növelése -Padlóburkolatban dilatáció kialakítása -Felső üvegtáblákon keresztül vezető kerülőút megszüntetése
71 KÖSZÖNÖM MEGTISZTELŐ FIGYELMÜKET!
