1 Akusztika hanggátlás Dr. Reis Frigyes elıadásának felhasználásával Mirıl van szó? A szerkezetet egyik oldalán valamilyen hatás éri - a levegıben terjedı hang (longitudinális hullámok), amelyek rezgésbe hozzák a szerkezetet és az a másik oldalon rezgésbe hozza a levegıt léghang, -a szerkezetet egyik oldalon közvetlen mechanikus hatás éri (járnak rajta, bútort tologatnak ). Ami a szerkezetet rezgésbe hozza és a szerkezet a másik oldalon rezgésbe hozza a levegıt lépéshang. A laboratóriumi és a helyszíni eredmények között különbség van: valós körülmények között a kérdéses szerkezet rezgése továbbterjed más kapcsolódó szerkezetekre is. A léghaggátlási szám, R = 10lg s1 be + si R = 10lg be s1 Nagyobb számérték jobb minıség 1

levegıt léghang, -a szerkezetet egyik oldalon közvetlen mechanikus hatás éri (járnak rajta, bútort tologatnak ).

2 Akusztika hanggátlás Dr. Reis Frigyes elıadásának felhasználásával Léghanggátlás A léghang átvitele 2

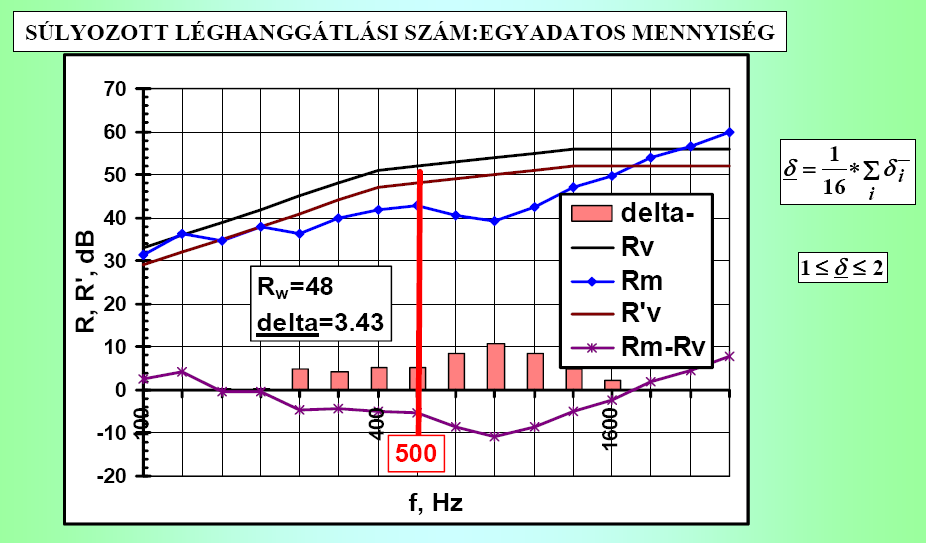

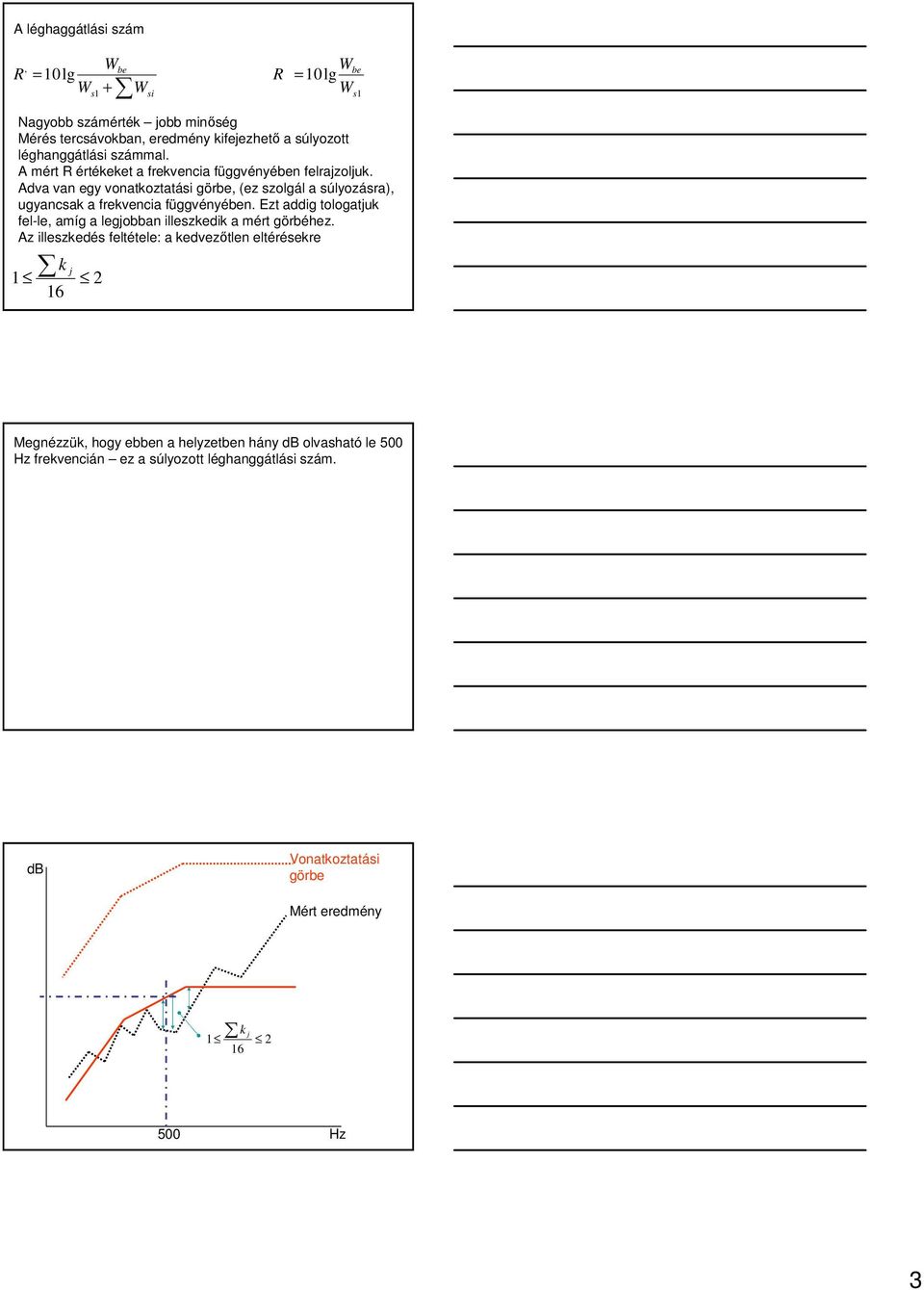

3 A léghaggátlási szám, R = 10lg s1 be + si R = 10lg be s1 Nagyobb számérték jobb minıség Mérés tercsávokban, eredmény kifejezhetı a súlyozott léghanggátlási számmal. A mért R értékeket a frekvencia függvényében felrajzoljuk. Adva van egy vonatkoztatási görbe, (ez szolgál a súlyozásra), ugyancsak a frekvencia függvényében. Ezt addig tologatjuk fel-le, amíg a legjobban illeszkedik a mért görbéhez. Az illeszkedés feltétele: a kedvezıtlen eltérésekre k 1 j 2 16 Megnézzük, hogy ebben a helyzetben hány db olvasható le 500 Hz frekvencián ez a súlyozott léghanggátlási szám. db Vonatkoztatási görbe Mért eredmény k 1 j Hz 3

Adva van egy vonatkoztatási görbe, (ez szolgál a súlyozásra), ugyancsak a frekvencia függvényében.

4 Példa a súlyozott léghanggátlási szám megállapítására ez még nem jó (delta!) Példa a súlyozott léghanggátlási szám megállapítására még ez sem jó (delta!) Példa a súlyozott léghanggátlási szám megállapítására ez már jó (delta!) 4

Egyrétegő szerkezetek léghanggátlása Határfrekvencia (törésponti) R db Átmenet Tömegtörvény Határfrekvencia feletti tartomány lg f, Hz A tömegtörvény tartományában a

Az emelkedés megszakad, ennek helye a fajlagos tömegtıl függ A törésponti vagy határfrekvencia a tömegtıl és a szerkezet vastagságától függ.

5 Egyrétegő szerkezetek léghanggátlása Határfrekvencia (törésponti) R db Átmenet Tömegtörvény Határfrekvencia feletti tartomány lg f, Hz A tömegtörvény tartományában a hanggátlás a szerkezet fajlagos tömegétıl függ R = 20 lg f m ahol m : kg/m 2 Minél nagyobb a tömeg, annál nehezebb nagyobb frekvenciával rezgésbe hozni. Az emelkedés megszakad, ennek helye a fajlagos tömegtıl függ A törésponti vagy határfrekvencia a tömegtıl és a szerkezet vastagságától függ. Nagyobb tömeg nagyobb frekvencia, nagyobb vastagság alacsonyabb frekvencia. A törésponti vagy határfrekvencia a tömegtıl és a szerkezet vastagságától függ. Nagyobb tömeg nagyobb frekvencia, nagyobb vastagság alacsonyabb frekvencia. 5

Az egyrétegő szerkezetek léghanggátlásának idealizált törtvonalas közelítése A nehezebb rétegekbıl álló kéthéjú szerkezetek esetében lényegében csak a tömegnövekedés hatása figyelhetı meg.

Szerelt falak vékonyabb, könnyebb lemezei egy darabig együtt dolgoznak, mintha egyrétegő szerkezettel lenne dolgunk itt a tömegtörvény érvényesül.

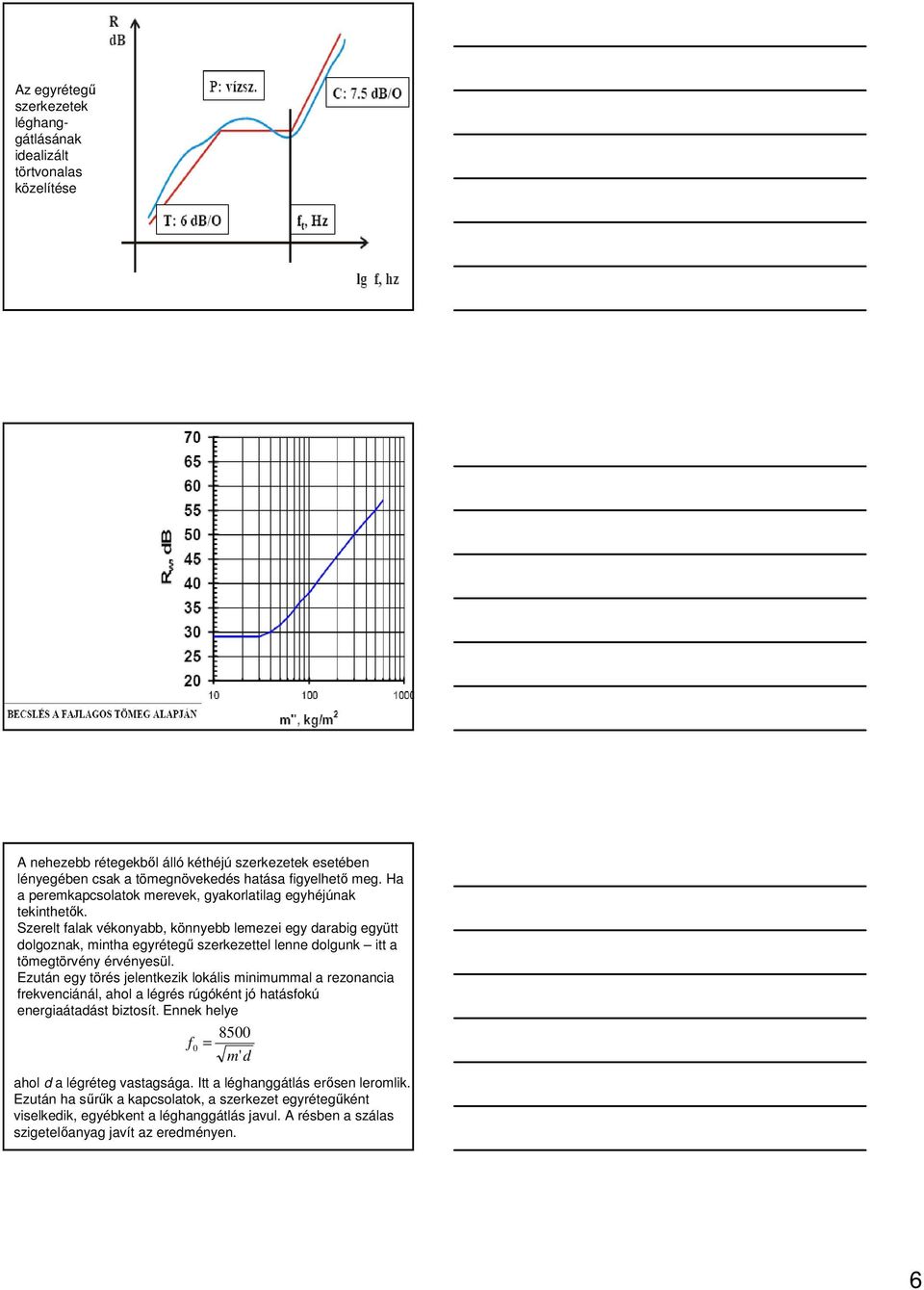

6 Az egyrétegő szerkezetek léghanggátlásának idealizált törtvonalas közelítése A nehezebb rétegekbıl álló kéthéjú szerkezetek esetében lényegében csak a tömegnövekedés hatása figyelhetı meg. Ha a peremkapcsolatok merevek, gyakorlatilag egyhéjúnak tekinthetık. Szerelt falak vékonyabb, könnyebb lemezei egy darabig együtt dolgoznak, mintha egyrétegő szerkezettel lenne dolgunk itt a tömegtörvény érvényesül. Ezután egy törés jelentkezik lokális minimummal a rezonancia frekvenciánál, ahol a légrés rúgóként jó hatásfokú energiaátadást biztosít. Ennek helye 8500 f0 = m' d ahol d a légréteg vastagsága. Itt a léghanggátlás erısen leromlik. Ezután ha sőrők a kapcsolatok, a szerkezet egyrétegőként viselkedik, egyébkent a léghanggátlás javul. A résben a szálas szigetelıanyag javít az eredményen. 6

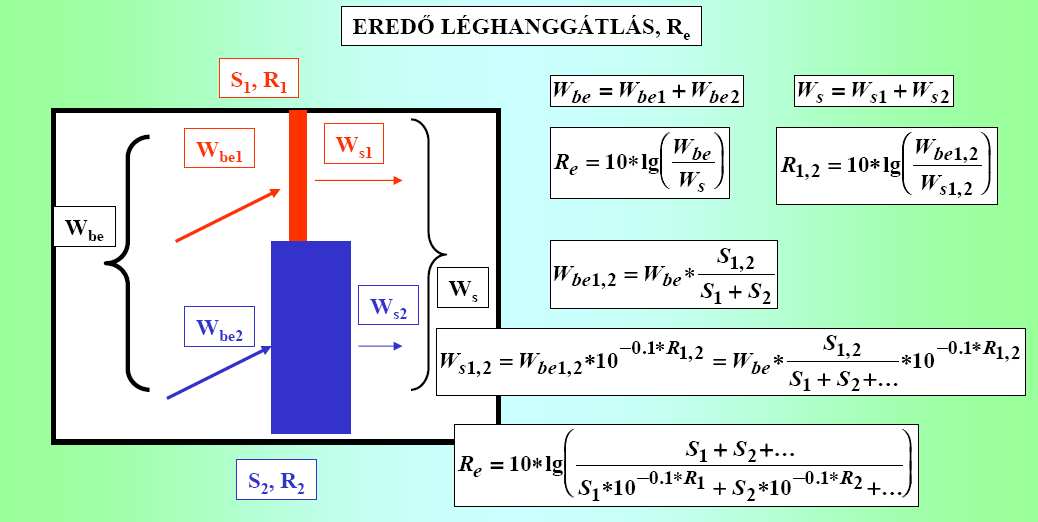

7 Több elem eredı léghanggátlása S az elem felülete Lépéshanggátlás 7

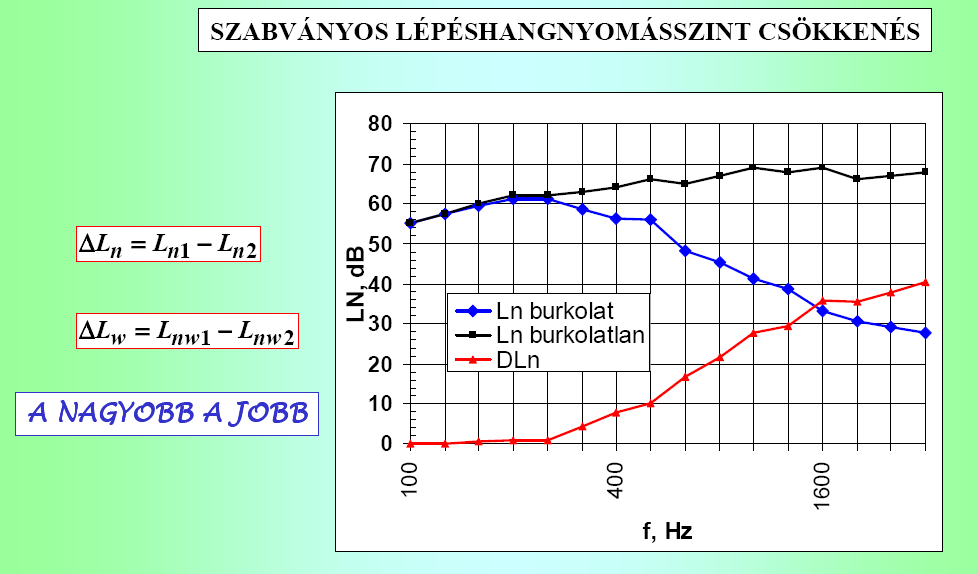

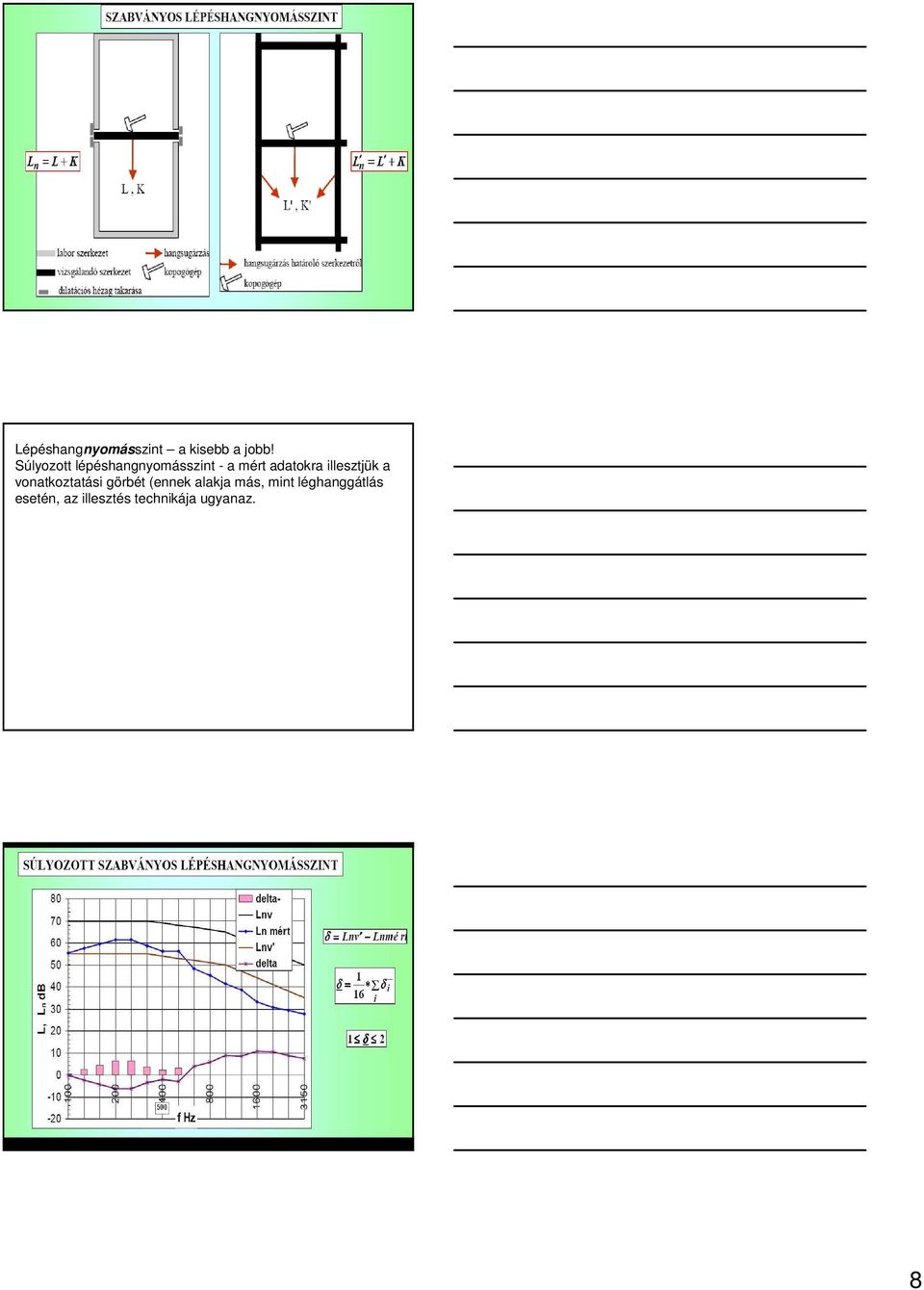

8 Lépéshangnyomásszint a kisebb a jobb! Súlyozott lépéshangnyomásszint - a mért adatokra illesztjük a vonatkoztatási görbét (ennek alakja más, mint léghanggátlás esetén, az illesztés technikája ugyanaz. 8

9 9

10 Nyílászárók léghanggátlása A hangterjedés útjai: - lemezek között, peremkapcsolatok nélkül - a peremkapcsolatok közvetítésével - szárnykereteken keresztül - mőködési hézagon keresztül - beépítési hézagon keresztül. Alapvetı fontosságú a mőködési hézagok tömítése A 2 cm-nél kisebb vagy a 10 cm-nél nagyobb légrés a jó a rezonancia frekvencia szempontjából. 10

keresztül - beépítési hézagon keresztül.
