1 ELŐREGYÁRTOTT VASBETON HOMLOKZATSZERKEZETEK Dr. Kakasy László 2014.

2 KÜLSŐ HATÁROLÓK FUNKCIÓI: Tartószerkezeti funkciók: szilárdság önsúlyterhek szélterhek hőmérsékletváltozásból és hőmérsékletkülönbség ből származó hatások tartósság tűzállóság Épületszerkezeti funkciók: hővédelem hangvédelem légzárás nedvességhatások elleni védelem felületképzés lehetőségei rögzítés lehetőségei

3 ELŐREGYÁRTOTT VB.HOMLOKZATOK Vasbeton szendvicspanel végleges külső felület vasbetonból (+ esetleg sablonba rakott burkolat) Vasbeton kéregpanel nehéz homlokzatburkolat hőszigetelés végleges külső felület végleges belső felület vasbetonból légrés hőszigetelés Nem vakolt, festhető, tapétázható hátfal (épített, vagy szerelt) (Épszerk 6.)

4 VASBETON PANELOK MÉRETE 1. Raszter méretű nagypanel pillérkonzol támasztja ablaknyílás panelban 3. Emeletmagas álló kispanel födémszegélyre függesztett nagy méret mindkét irányban 4. Fekvő panelok és álló panelok kombinációja 2. Többszintes, keskeny állópanel legfeljebb 3 szintes alapgerendára támaszkodik

5 1. RASZTERMÉRETŰ NAGYPANEL Háromrétegű szendvicsszerk. Nem tipikus csarnokoknál Jellemzően többszintes kommunális, vagy lakóépületeknél Tartó konzol a pilléreken Kihorgonyzás a födémekhez Nem tévesztendő össze a házgyári szendvicspanellel!

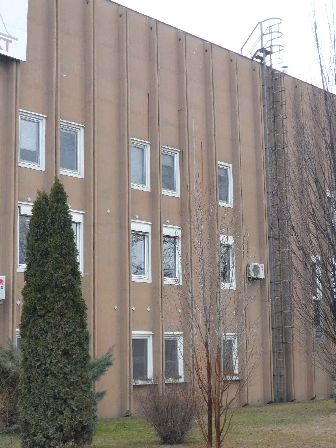

6 2. TÖBBSZINTES KESKENY ÁLLÓPANEL Bordázással merevített külső vasbeton kéreg Bordázás nélkül speciális emelőhimba kell

7 2.TÖBBSZINTES KESKENY ÁLLÓPANEL Csak alul támaszkodik, a födémeknél csak kidőlés ellen rögzített

8 2. (TÖBBSZINTES) ÁLLÓ KESKENYPANEL vasbeton szendvicspanel: teljes magasságú álló falpanelek pillérváz síkja előtt alapgerendára támasztva felül vázgerendához hátrakötve külső bordákkal erősíthető pórusbeton falpalló (nálunk nem terjedt el) Lábazat nem szendvicspanel!

9 3. ÁLLÓ KISPANELOK KÜLFÖLDI PÉLDÁK

10 4. FEKVŐ- ÉS ÁLLÓ PANELOK KOMBINÁCIÓJA UNIVÁZ: TÁMASZKODÁS FÖDÉMGERENDÁRA, IDŐNKÉNT EGYMÁSRA

11 4. FEKVŐ PANELOK Vasbeton szendvicspanel v. pórusbeton falpalló Fekvő elemek pillérváz előtt, 6 m hosszúságig Szerkezeti- vagy falvázpillérre terhelt Alapgerendára és egymásra m < 4,5 m Szerk.gyak.orlat.

12 FEKVŐ PANELOK FESTETT FELÜLETTEL

13 ÁLLÓ PANELOK MOSOTT KAVICS FELÜLETTEL

14 PANELOK TÁMASZKODÁSA PILLÉRKONZOLRA A LEGJOBB!! GERENDA KONZOLRA X FÖDÉM SZÉLÉRE XX EGYMÁSRA KIDŐLÉS?

15 FELTÁMASZKODÁS PILLÉRKONZOLRA Figyelem! A hézagképzést nem tartalmazza a rajz. Konzol anyaga: Acél, vagy vasbeton Szintállítás: acéllemezekkel Rezgéscsillapítás: keménygumi Kiharapás a panel sarkánál a konzolok részére

16 PANEL FELSŐ VISSZAKÖTÉSE FÖDÉMHEZ Rozsdamentes acél kapcsolati elemek: Halfen-sín, kalapácsfejű csavarok, visszakötő acélprofilok

17 ALSÓ VISSZAKÖTÉS LECSÚSZÁS ELLEN Rozsdamentes acél kapcsolati elemek: Halfen-sín, kalapácsfejű csavarok, visszakötő acélprofilok

18 HALFEN SÍN

19 NYITOTT HÉZAGKÉPZÉS PÉLDÁJA (ZÁRT HÉZAG A TÁBLAI GYAKORLATON) Függőleges hézag: dekompressziós csatornával Vízszintes hézag: vízorral Rétegfolytonosság elve (csapadékzárás, hőszigetelés, lég- és párazárás)

20 AZ ÖSSZEKÖTÉS SÉMÁJA

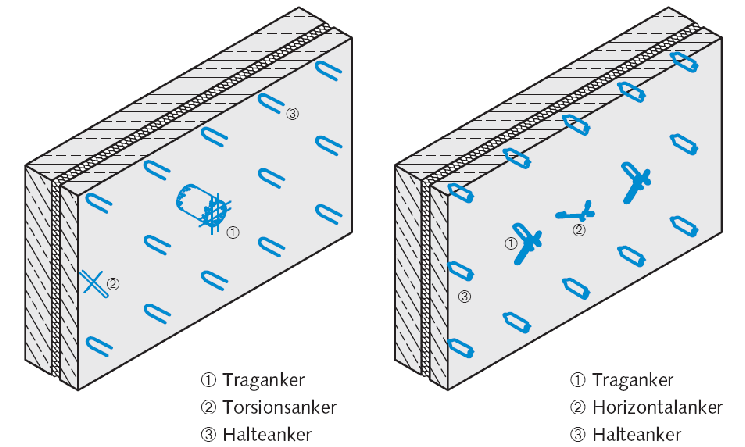

21 ROZSDAMENTES ACÉL ÖSSZEKÖTŐ ELEMEK ELRENDEZÉSI PÉLDÁJA

22 ÖSSZEKÖTŐ ELEMEK (DEHA)

23 PÉLDÁK FÉNYKÉPEKEN A képeket Szabó Ottó építészmérnöktől kaptam, köszönet érte. A képek a PLAN' 31Kft. megvalósult gyártmányterveit mutatják.

24 Martfű, Cereol üzem Vb szendvics-falpaneljeinek gyártása

25 Martfű, Cereol üzem falpanel helyszíni szerelés Sík felületű vasbeton, vízszintes vakhorony díszítéssel, helyszínen festett

26 Martfű, Cereol üzem nézet, csomópont

27 Bicske, parkolóház Sík felületű vasbeton, helyszínen festve

28 Kelenföldi Hőerőmű Sablonba rakott, mélyen fúgázott mezőtúri falburkoló tégla illetve színes kőzúzalék adalékos vb.

29 HOTEL AQUVINCUM

30 ÁRKÁD ÜZLETKÖZPONT BP.

31 ÁRKÁD ÜZLETKÖZPONT, GYŐR szilikongumi matrica festett felület

32 IRODAHÁZ, VÁCI ÚT, BP. színes kőzúzalék adalékanyag

33 IRODAHÁZ, VÁCI ÚT, BP.

34 ÉRTÉKELÉS ELŐNYÖK HÁTRÁNYOK: költségek szériaszám gyors építés időjárástól független minőség egyenletes változatos felületek gyors használatba vétel felkészült tervező, gyártó, összeszerelő műszaki előkészítés munkaigényes

35 Köszönöm a figyelmet!
