1 UTÓFESZÍTETT SZERKEZETEK TERVEZÉSE A MAGAS- ÉS MÉLYÉPÍTÉSBEN ESETTANULMÁNYOK Kasza Tamás Tatabánya 2017.október 2.

2 1. Körszimmetrikus műtárgyak új szerkezetek megerősítés 2. Magasépítési szerkezetek új szerkezetek megerősítés

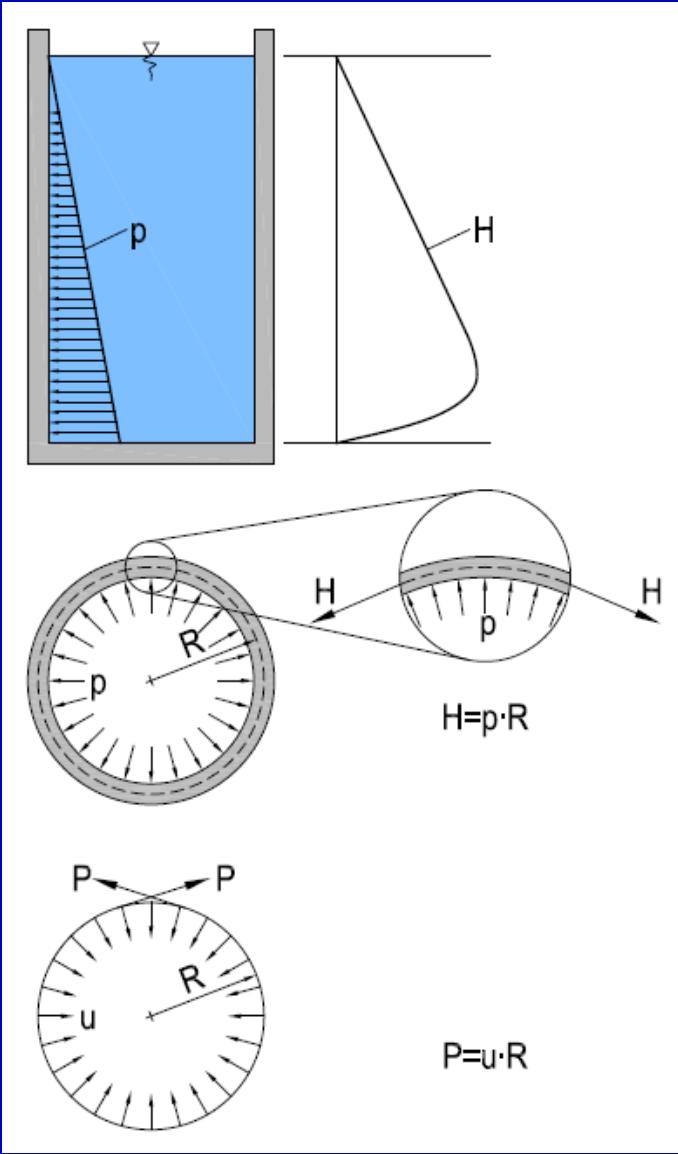

3 1. Körszimmetrikus műtárgyak Tervezési elvek:

4 - teljes vagy részleges feszítés: - tapadásos vagy tapadásmentes - külső vagy belső kábelvezetés

5 1.1. Új szerkezetek Királyegyháza, Nostra cementgyár nyersliszt siló: Htot=70m, Dbelső=15,00m, vfal=30cm 6300kN/m húzóerő - 13 pászmás kábelek (28-150cm osztás)

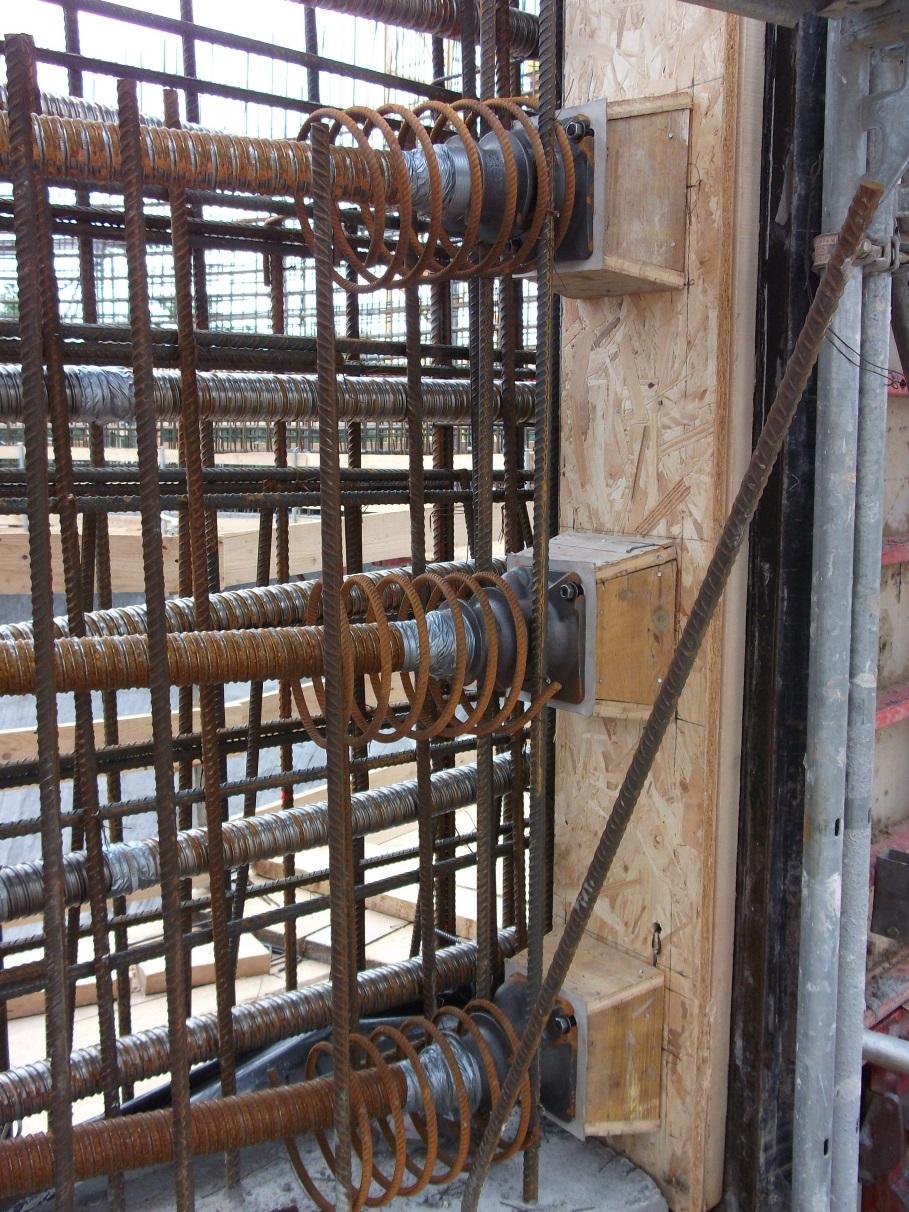

6 Debreceni szennyvíztisztító telep rothasztó tartály: Htot=30m, Dbelső=18,20m, kb.6000m kN/m húzóerő - 7 pászmás kábelek (28-90cm osztás)

7 Debreceni szennyvíztisztító telep rothasztó tartály:

8 Debreceni szennyvíztisztító telep rothasztó tartály:

korrózió) - tartály szivárgás => nem megfelelő vízzáróság - tartály külső oldalán lőttbeton -külső

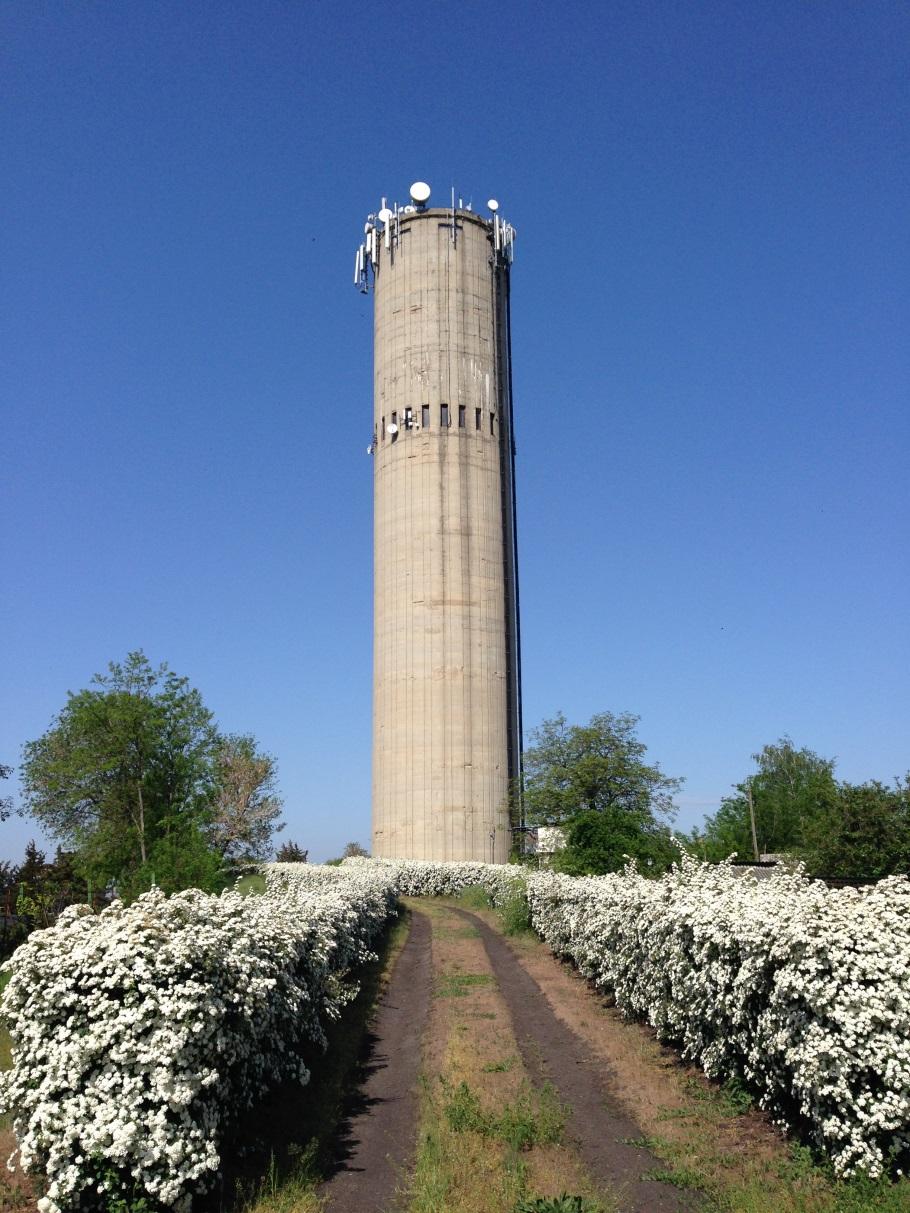

9 1.2. Szerkezetek megerősítése Nagykállói 500m 3 -es víztorony: - 45m magas torony - víztartály 33-40m-ig -előrehaladott korróziós állapot (kis betonfedés, nagy felületeken hiányzó betonfedés=>betonacél korrózió) - tartály szivárgás => nem megfelelő vízzáróság - tartály külső oldalán lőttbeton -külső csúszópászmás megerősítés, monopászma burkolócsőben vezetve 37-80cm osztással - 1X15 lehorgonyzások - acél pozícionálók

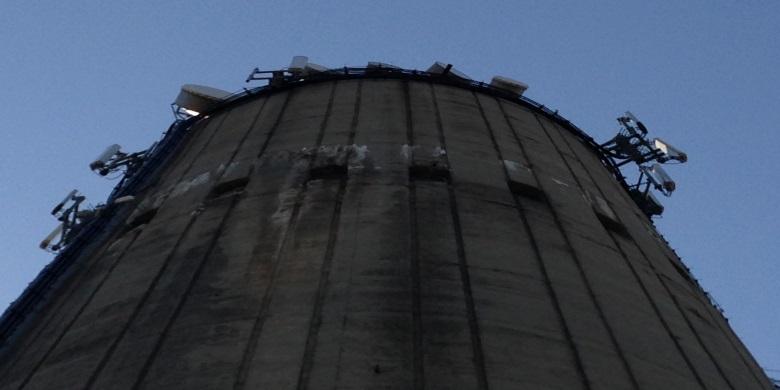

10 Nagykállói 500m 3 -es víztorony:

11 Dél-pesti Szennyvíztisztító Telep 2000m 3 -es thermofil tartály: - 0,10-0,15bar túlnyomás = 10-15kN/m2 - a gerendák között rábetonozás => lemez megerősítése - alul 2db 4 pászmás, felül 2db 1 pászmás kábel=> gerendák megerősítése - rácsos tartó összekötése felül UPE300, alul feszítőrúd a betonban vezetve

12 Dél-pesti Szennyvíztisztító Telep 2000m 3 -es thermofil tartály:

13 Dél-pesti Szennyvíztisztító Telep 2000m 3 -es thermofil tartály:

14 2. Magasépítési szerkezetek 2.1. Új szerkezetek Corso üzlet és irodaház (Pécs) - Alaplemez

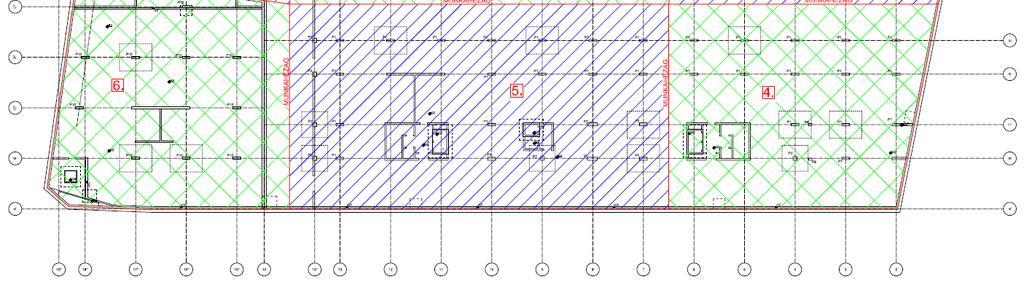

15 Corso üzlet és irodaház (Pécs) - Alaplemez Betonozási egységek:

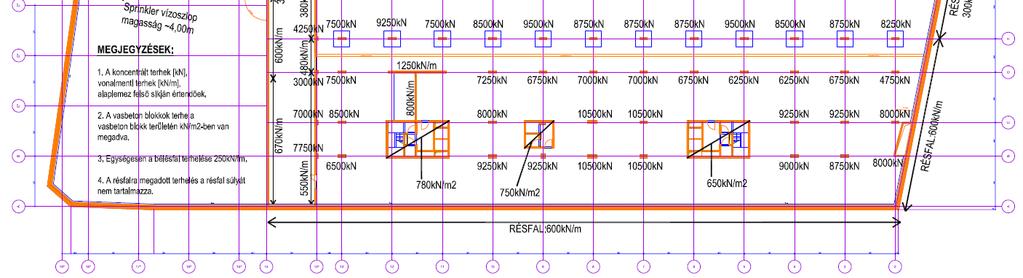

16 Corso üzlet és irodaház (Pécs) - Alaplemez Mértékadó igénybevételek:

17 Corso üzlet és irodaház (Pécs) - Alaplemez Alaplemez hosszirányú feszítése:

18 Corso üzlet és irodaház (Pécs) - Alaplemez Alaplemez keresztirányú feszítése:

19 Corso üzlet és irodaház (Pécs) - Alaplemez Alaplemez keresztirányú feszítése:

20 Corso üzlet és irodaház (Pécs) - Alaplemez

21 Corso üzlet és irodaház (Pécs) - Alaplemez

22 Királyegyháza, Nostra cementgyár iroda és vezérlő:

23 Királyegyháza, Nostra cementgyár iroda és vezérlő:

24 Királyegyháza, Nostra cementgyár iroda és vezérlő: - lábakon álló szerkezet, a zárófödém gerendarácsára függesztve kétirányú gerendázat feszítve: - 60x160 főtartó 24m fesztáv, két végén 5-5m konzollal 19 pászmás kábellel - változó keresztmetszetű keresztgerenda 2db 3 pászmás kábellel - homlokzati függesztések D26,5 feszítőrúddal acél zártszelvény/csőszelvényben

25 Királyegyháza, Nostra cementgyár iroda és vezérlő: - ferde homlokzatú konzolos vasbeton doboz homlokzati ferde üvegfallal - falak és födémek is feszítve

26 Királyegyháza, Nostra cementgyár iroda és vezérlő: - 13 méteres konzol => 4 x 9 pászmás kábel - 8 méteres konzol => 2 x 7 pászmás kábel

27 Királyegyháza, Nostra cementgyár iroda és vezérlő: - födémek 15m fesztáv, 30cm lemez + 20cm magas felülborda - bordákban 7 pászmás kábelek, kerek csőben ívesen vezetve (lehorgonyzás súlypontban,támaszközépen alsó vasaláson) - lemezben 4 pászmás kábelek lapos burkolócsőben, konzol => felül vezetve

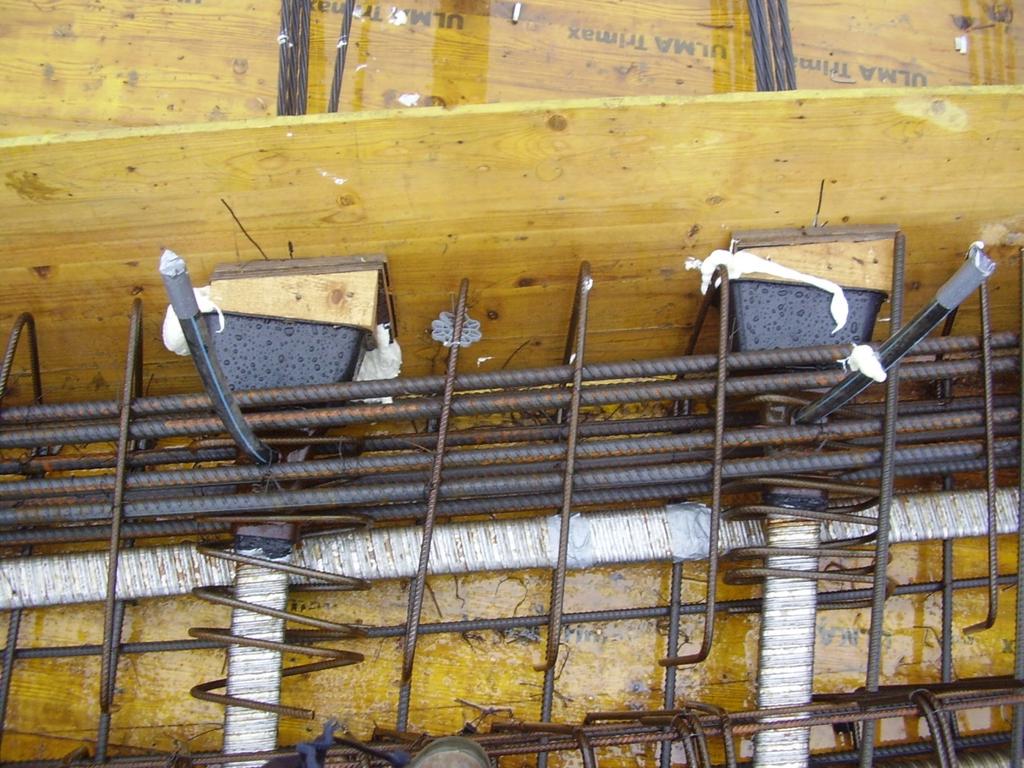

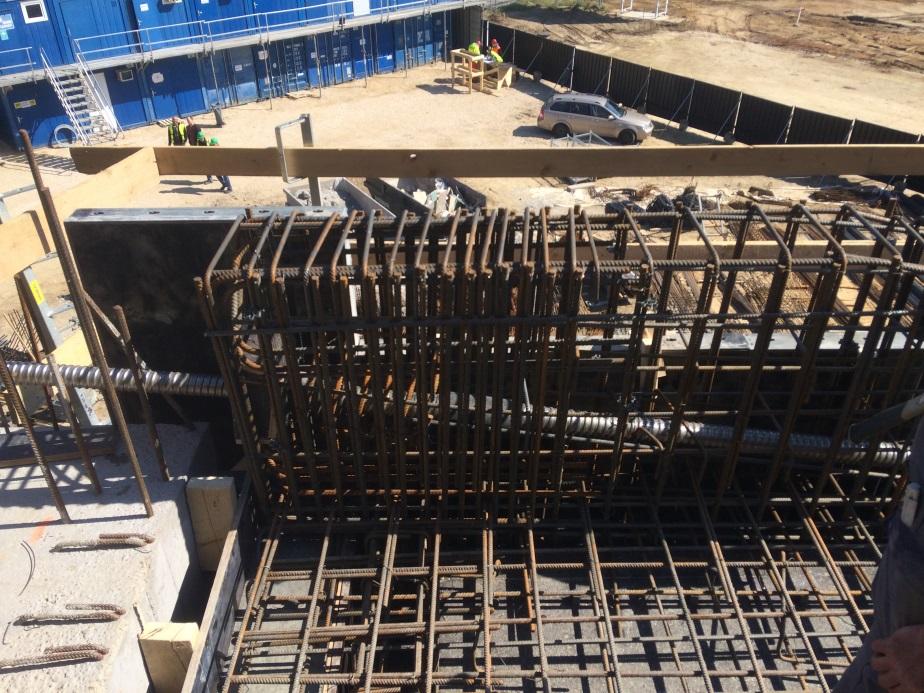

28 Királyegyháza, Nostra cementgyár iroda és vezérlő: Lehorgonyzási csomópont lemezperemen Lehorgonyzási csomópont felülbordában

Budapest, Árkád üzletház bővítése Rakodótér feletti födém: - 20+10 méteres fesztávú gerendák,

29 Budapest, Árkád üzletház bővítése Rakodótér feletti födém: méteres fesztávú gerendák, 8,25 m széles terhelő mezővel földszint feletti födém gerendái 1. és 2. emelet feletti födém gerendái

30 Budapest, Árkád üzletház bővítése Rakodótér feletti födém: földszint feletti födém: 1. és 2. emelet feletti födém:

31 Budapest, Árkád üzletház bővítése Rakodótér feletti födém:

32 Budapest, Airport Hotel Előtető és összekötő híd feszítése: Előtető: -13x13m befoglaló méret; 20-35cm vastagság -6 m konzolkinyúlás

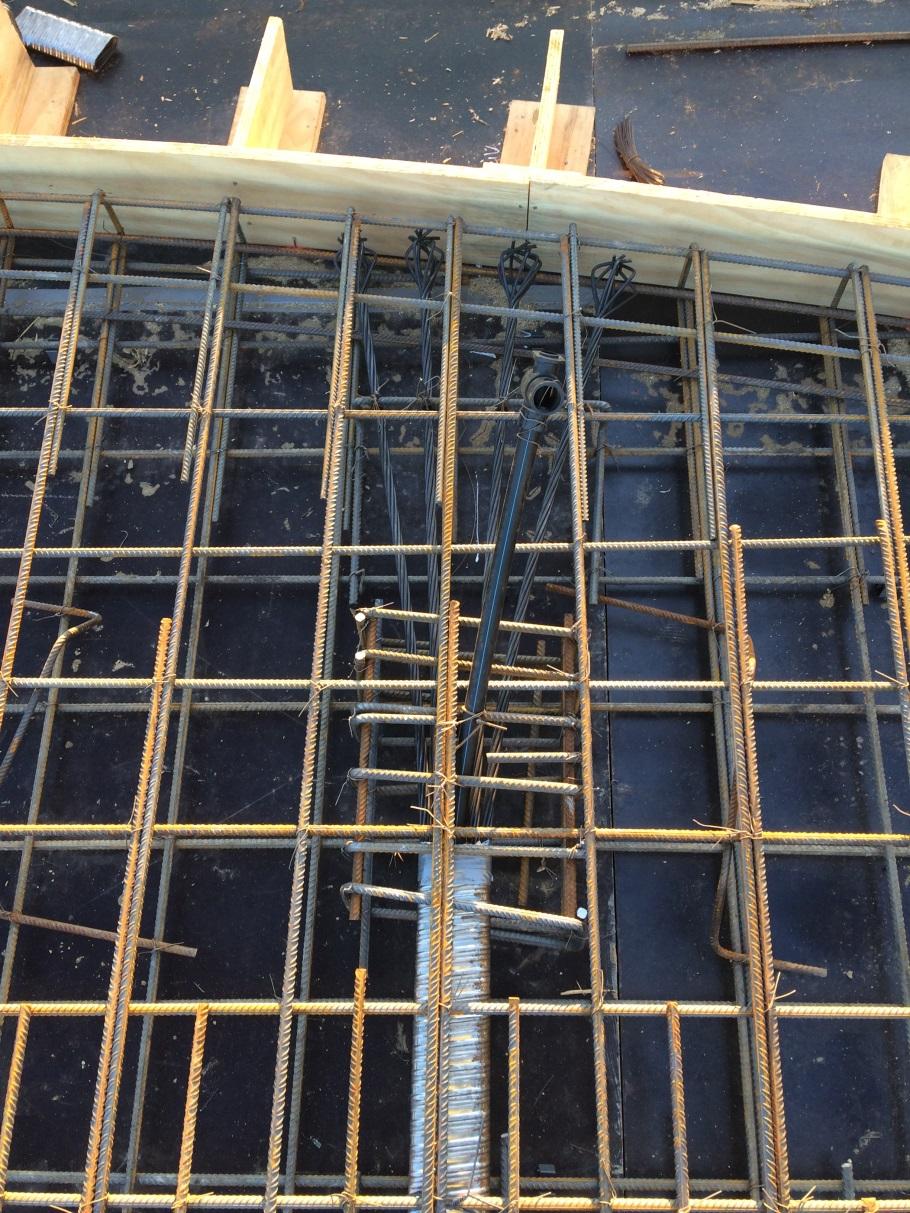

33 Budapest, Airport Hotel Előtető és összekötő híd feszítése: aktív lehorgonyzás passzív lehorgonyzás

34 Budapest, Airport Hotel Előtető és összekötő híd feszítése:

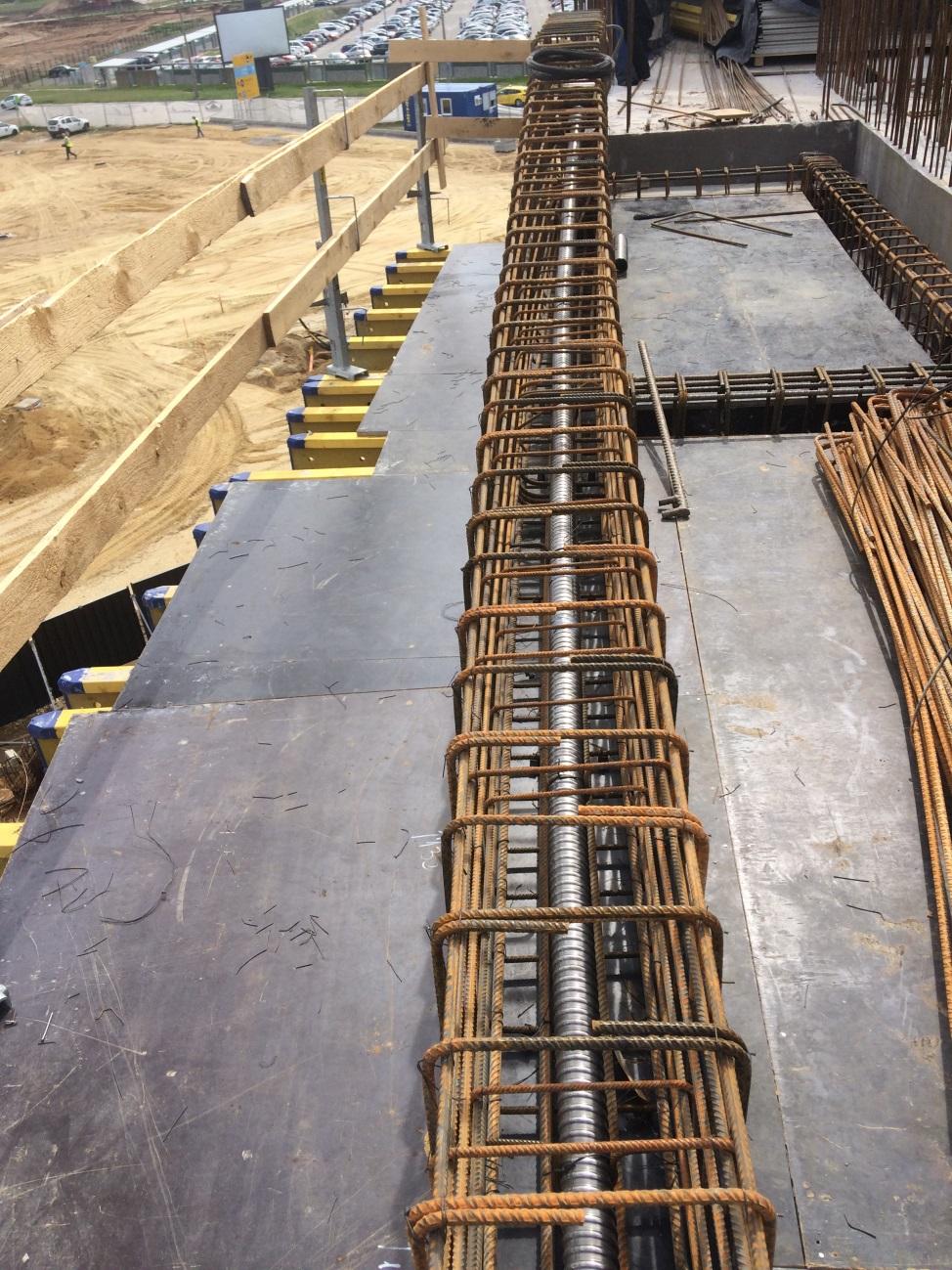

35 Budapest, Airport Hotel Előtető és összekötő híd feszítése: Átkötőhíd: -belső oldali gerenda kb.7,5m fesztáv -külső oldali gerenda kb.14,5m fesztáv -7 pászmás tapadásos kábel a külső oldali gerendában

36 Budapest, Airport Hotel Előtető és összekötő híd feszítése:

37 Budapest, Airport Hotel Előtető és összekötő híd feszítése:

38 Budapest, Airport Hotel Előtető és összekötő híd feszítése:

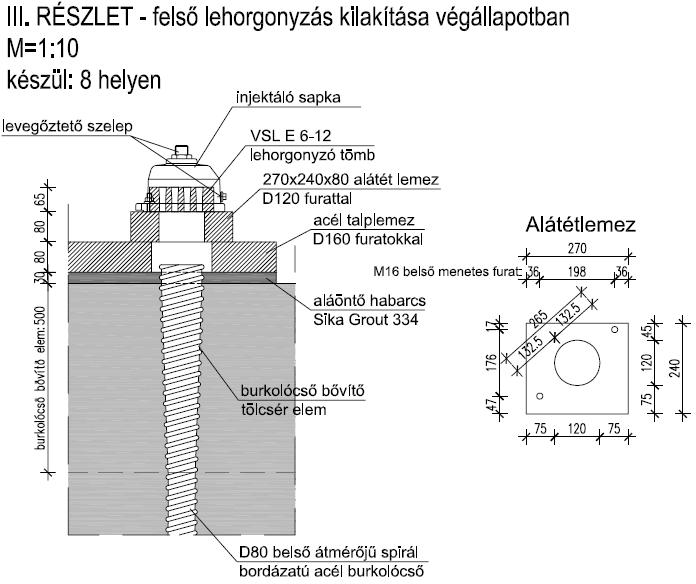

39 Budapest, Puskás Ferenc Stadion Pilonok feszítése: -külső oldali letámaszkodánál kb. 9400kN húzóerő és 700kNm nyomaték - 2x4db 9 pászmás tapadásos kábel - feszítés felülről - pászmák befűzése és injektálás alulról, az ablakokon keresztül

40 Budapest, Puskás Ferenc Stadion Pilonok feszítése:

41 2.2. Szerkezetek megerősítése Veszprém, Séd Mozi átalakítása Hangversenyteremmé

Veszprém, Séd Mozi átalakítása Hangversenyteremmé Nyíláskivágás: 1. födémek kibontása a tervszerinti helyeken 2.

első bontási szakasz elbontása 4. alsó összekötő hevederek elhelyezése a kibontott szakaszon 5.

alsó összekötő hevederek elhelyezése a kibontott szakaszon 8.

42 Veszprém, Séd Mozi átalakítása Hangversenyteremmé Nyíláskivágás: 1. födémek kibontása a tervszerinti helyeken 2. új áthidaló acélgerenda és lehorgonyzó acélszerelvények és feszítőkábelek elhelyezése, kiinjektálása 3. első bontási szakasz elbontása 4. alsó összekötő hevederek elhelyezése a kibontott szakaszon 5. A jelű feszítőkábelek megfeszítése 6. második bontási szakasz elbontása 7. alsó összekötő hevederek elhelyezése a kibontott szakaszon 8. B jelű feszítőkábelek megfeszítése, feszítőkábelek lezárása acél sapkával 9. harmadik bontási szakasz elbontása 10. alsó összekötő hevederek elhelyezése a kibontott szakaszon 11. kibontott födémrészek visszabetonozása

burkolócsövének elhelyezése a betonozandó részeken 2. betonozás 3.

43 Veszprém, Séd Mozi átalakítása Hangversenyteremmé Fal felkötése: 1. acél lehorgonyzó szerelvény elhelyezése, fal fúrása, betonacél szerelése, feszítőrudak burkolócsövének elhelyezése a betonozandó részeken 2. betonozás 3. feszítőrudak elhelyezése 4. átkötő feszítőrudak megfeszítése 5. felfüggesztő rudak megfeszítése 6. burkolócsövek kiinjektálása

44 Veszprém, Séd Mozi átalakítása Hangversenyteremmé

45 KÖSZÖNÖM A FIGYELMET!
